Abaqus 操作入门指导

Abaqus基本操作中文教程目录1 Abaqus软件基本操作.........................................................................................1.1 常用的快捷键 ......................................................................................................1.2 单位的一致性 ......................................................................................................1.3 分析流程九步走..................................................................................................1.3.1 几何建模（Part）.......................................................................1.3.2 属性设置（Property）...............................................................1.3.3 建立装配体（Assembly）.........................................................1.3.4 定义分析步（Step）..................................................................1.3.5 相互作用（Interaction）.........................................................1.3.6 载荷边界（Load） .....................................................................1.3.7 划分网格（Mesh） ..................................................................1.3.8 作业（Job） .................................................................................1.3.9 可视化（Visualization） ............................................................1 Abaqus软件基本操作1.1 常用的快捷键旋转模型—Ctrl+Alt+鼠标左键平移模型—Ctrl+Alt+鼠标中键1.2 单位的一致性CAE软件其实是数值计算软件，没有单位的概念，常用的国际单位制如下表1所示，建议采用SI (mm)进行建模。

Abaqus基本操作中文教程目录1 Abaqus软件基本操作........................................1.1 常用的快捷键.............................................1.2 单位的一致性.............................................1.3 分析流程九步走...........................................1.3.1 几何建模（Part）....................................1.3.2 属性设置（Property）................................1.3.3 建立装配体（Assembly）..............................1.3.4 定义分析步（Step）..................................1.3.5 相互作用（Interaction）............................1.3.6 载荷边界（Load）....................................1.3.7 划分网格（Mesh）...................................1.3.8 作业（Job）.........................................1.3.9 可视化（Visualization）.............................1 Abaqus软件基本操作1.1 常用的快捷键旋转模型—Ctrl+Alt+鼠标左键平移模型—Ctrl+Alt+鼠标中键1.2 单位的一致性CAE软件其实是数值计算软件，没有单位的概念，常用的国际单位制如下表1所示，建议采用SI (mm)进行建模。

Abaqus建模入门1本篇导航1.Abaqus启动准备工作2.Abaqus常用功能区介绍3.建模第一步：创建部件的操作方法Abaqus启动准备工作在启动Abaqus之前，我们要先进行一项准备工作：在电脑系统搜索栏里输入abaqus这一关键词，找到Abaqus Licensing，双击运行。

在运行后打开的对话框里找到Start/Stop/Reread一栏，点击Start Server，看到界面左下角显示Server Start Successful后，关闭这一界面即可。

要注意的是，这项操作在每次电脑开机运行Abaqus之前，都要进行一次。

启动Abaqus后，你进入的用户界面是这样的。

你需要了解的几个功能区1.环境栏：用于选择需要的功能模块，而功能模块的作用是对模型进行不同阶段的处理。

2.菜单栏：是在同一功能模块下，可对模型进行的各种操作的入口。

不同的功能模块下，菜单栏的内容会相应变化。

3.工具栏：列出了同一功能模块下，可对模型进行的常用操作，是对菜单栏内容的提炼，但在表现形式上更加直观。

不同的功能模块下，工具栏的内容也会相应变化，这一点与与菜单栏相同。

4.模型树：对模型进行的所有设置都会在这里显示，若想修改模型的各种设置，模型树是一个比较便捷的入口。

5.作图区（画布）：建立的模型在这里显示。

可不可以改变作图区的颜色？可以。

在菜单栏中选择：视图(View)—图形选项(Graphics Options)，在视口背景栏(Viewport Background)中进行颜色调整。

建模第一步：创建部件的操作方法首先选定绘制草图需要的功能模块：环境栏—模块（Module）—部件（Part）草图绘制：工具栏—创建部件（Create Part）进入创建部件对话框后，要选择模型空间（三维、二维、轴对称），部件类型（变形体、离散刚体、解析刚体、欧拉）以及部件基本特征。

对于不想探究其变形情况的物体，应设置成刚体，如刀具、模具。

Abaqus基本操作中文教程Abaqus基本操作中文教程节点有限元分析技术内部标准目录1 Abaqus软件基本操作 (4)1.1 常用的快捷键 (4)1.2 单位的一致性 (4)1.3 分析流程九步走 (4)1.3.1 几何建模（Part） (5)1.3.2 属性设置（Property） (6)1.3.3 建立装配体（Assembly） (7)1.3.4 定义分析步（Step） (8)1.3.5 相互作用（Interaction） (9)1.3.6 载荷边界（Load） (11)1.3.7 划分网格（Mesh） (13)1.3.8 作业（Job） (16)1.3.9 可视化（Visualization） (17)节点有限元分析技术内部标准1 Abaqus软件基本操作1.1 常用的快捷键旋转模型—Ctrl+Alt+鼠标左键平移模型—Ctrl+Alt+鼠标中键缩放模型—Ctrl+Alt+鼠标右键1.2 单位的一致性CAE软件其实是数值计算软件，没有单位的概念，常用的国际单位制如下表1所示，建议采用SI (mm)进行建模。

国际单位制SI (m) SI (mm)长度m mm力N N质量kg t时间s s应力Pa(N/m2)MPa (N/mm2)质量密度kg/m3t/mm3加速度m/s2mm/s2例如，模型的材料为钢材，采用国际单位制SI (m)时，弹性模量为2.06e11N/m2，重力加速度9.800 m/s2，密度为7850 kg/m3，应力Pa；采用国际单位制SI (mm)时，弹性模量为2.06e5N/mm2，重力加速度9800 mm/s2，密度为7850e-12 T/mm3，应力MPa。

1.3 分析流程九步走几何建模（Part）→属性设置（Property）→建立装配体（Assembly）→定义分析步（Step）→相互作用（Interaction）→载荷边界（Load）→划分网格（Mesh）→作业（Job）→可视化（Visualization）节点有限元分析技术内部标准1.3.1 几何建模（Part ） 关键步骤的介绍：➢部件（Part ）导入Pro/E 等CAD 软件建好的模型后，另存成iges 、sat 、step 等格式；然后导入Abaqus 可以直接用，实体模型的导入通常采用sat 格式文件导入。

如何开启：在:\SIMULIA\License中点击，出现下图点击start server ，下部会显示开启成功，之后才可以打开abaqus cae。

（点击后先出现下面的黑框，等待一会后出现软件界面，使用软件时黑框必须开启，不能关闭）软件操作流程：部件（平面草图——立体设计）——属性（重要）——装配——分析步——载荷——网格（重要）——作业——可视化（后期）打开后如上图点击进行模型总体设计，仅仅对进行修改，保证为个位数（如200修改为2），确定后出现草图界面，这部分与cad无异，一般是画个矩形即可，画完后点击下方的完成，之后弹出编辑基本拉伸只改变深度，之后确定。

随即出现一实体模型。

点击出现，点击实体上的表面，然后点击完成，再在选取的表面上选择一条边（一般是竖直的）再点击完成，又出现草图界面（这是在选取的面上进行再设计），设计完成后在实体的表面上会出现新的图形。

点击（注意次图标右下角的小黑角，这说明此类图标可以展开，左键点击后按住不放）选择（拆分几何元素：拉伸扫掠边）。

拾取表面的图案后完成，下方选择沿某条边扫掠，然后选取实体上与选取表面垂直的一条边，点击完成。

部件设计到此结束。

进入属性设计点击，选择力学-弹性，只改变杨氏模量和泊松比（杨氏模量124000，泊松比0.34，注意这两个数值固定）这是铜的材料设计再点击，选择力学-超弹性，选择，选择系数，之后修改（C10=0.008 C01=0.002 D1=2注意这三个数值固定）这是ex的材料设计。

点击，创建蒙皮，点击实体上所画图形的内部，点击完成。

点击，点击继续，选择上面设计的ex材料。

再次点击选择壳后继续出现壳的厚度数值进行填写（一般为0.001）材料选择上面的铜，之后确定。

点击，之后点击实体上图案内部，点击完成确定。

再次点击，选择图案外的实体，出现界面选择ex所在的界面（实体均匀的）注意再次点击，这时将实体反转（有图案的表面的对立面），会发现还有一块白色区域，点击，仍选择ex所在的界面（实体均匀的）。

如何开启：在:\SIMULIA\License中点击，出现下图点击start server ，下部会显示开启成功，之后才可以打开abaqus cae。

（点击后先出现下面的黑框，等待一会后出现软件界面，使用软件时黑框必须开启，不能关闭）软件操作流程：部件（平面草图——立体设计）——属性（重要）——装配——分析步——载荷——网格（重要）——作业——可视化（后期）打开后如上图点击进行模型总体设计，仅仅对进行修改，保证为个位数（如200修改为2），确定后出现草图界面，这部分与cad无异，一般是画个矩形即可，画完后点击下方的完成，之后弹出编辑基本拉伸只改变深度，之后确定。

随即出现一实体模型。

点击出现，点击实体上的表面，然后点击完成，再在选取的表面上选择一条边（一般是竖直的）再点击完成，又出现草图界面（这是在选取的面上进行再设计），设计完成后在实体的表面上会出现新的图形。

点击（注意次图标右下角的小黑角，这说明此类图标可以展开，左键点击后按住不放）选择（拆分几何元素：拉伸扫掠边）。

拾取表面的图案后完成，下方选择沿某条边扫掠，然后选取实体上与选取表面垂直的一条边，点击完成。

部件设计到此结束。

进入属性设计点击，选择力学-弹性，只改变杨氏模量和泊松比（杨氏模量124000，泊松比0.34，注意这两个数值固定）这是铜的材料设计再点击，选择力学-超弹性，选择，选择系数，之后修改（C10=0.008 C01=0.002 D1=2注意这三个数值固定）这是ex的材料设计。

点击，创建蒙皮，点击实体上所画图形的内部，点击完成。

点击，点击继续，选择上面设计的ex材料。

再次点击选择壳后继续出现壳的厚度数值进行填写（一般为0.001）材料选择上面的铜，之后确定。

点击，之后点击实体上图案内部，点击完成确定。

再次点击，选择图案外的实体，出现界面选择ex所在的界面（实体均匀的）注意再次点击，这时将实体反转（有图案的表面的对立面），会发现还有一块白色区域，点击，仍选择ex所在的界面（实体均匀的）。

1、创建部件：Step1：执行Part/Create命令，或者单击左侧工具箱区域中的（create part）按钮，弹出如图1-1所示的Create Part对话框。

在Name（部件名称）后面输入foundation，将Modeling Space（模型所在空间）设为2D Planar（二维平面），Type （类型）设为Deformable（可变形体），Base Feature（基本特征）设为Shell（壳）。

单击Continue按钮退出Create Part对话框。

ABAQUS/CAE自动进入绘图（Sketcher）环境。

图1-1Step2：选择绘图工具框右上方的创建矩形工具，在窗口底部的提示区显示“Pick a starting corner for the rectangle—or enter X,Y”，输入坐标（0,0），按下Enter键，在窗口底部的提示区显示“Pick the opposite corner for the rectangle—or enter X,Y”，输入（45.5,20），按下Enter键。

单击Done，创建part 完成，如图1-2。

图1-2Step3：单击左侧工具箱区域中的，弹出如图1-3的窗口。

应用或功能将groundwork（基础）在foundation的位置绘制出来，点击Done，返回图1-4所示窗口图1-3图1-4Step4：执行Tools-Set-Create弹出如图1-5的Create Set对话框，在Name后面输入all，点击Continue，将整个foundation模块选中如图1-6所示，点击Done，完成集合all的创建。

以相同的操作，将图1-4中的小矩形区域创建Name为remove 的集合。

图1-5图1-6以相同的方式分别创建名称为：groundwork，retaining，backfill的part,依次如图1-7,1-8,1-9所示。

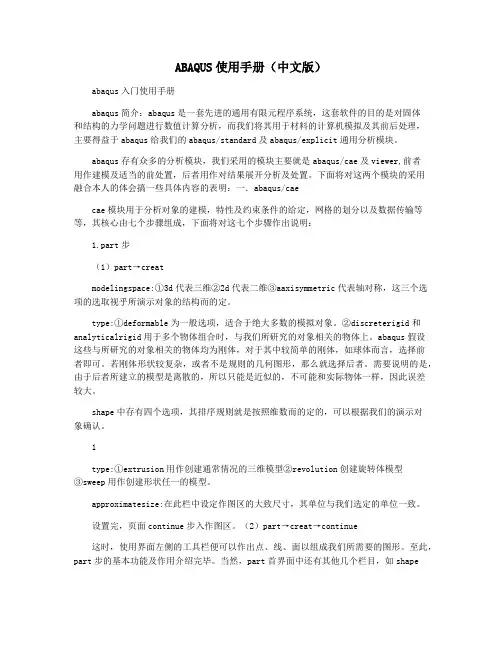

ABAQUS使用手册（中文版）abaqus入门使用手册abaqus简介：abaqus是一套先进的通用有限元程序系统，这套软件的目的是对固体和结构的力学问题进行数值计算分析，而我们将其用于材料的计算机模拟及其前后处理，主要得益于abaqus给我们的abaqus/standard及abaqus/explicit通用分析模块。

abaqus存有众多的分析模块，我们采用的模块主要就是abaqus/cae及viewer,前者用作建模及适当的前处置，后者用作对结果展开分析及处置。

下面将对这两个模块的采用融合本人的体会搞一些具体内容的表明：一．abaqus/caecae模块用于分析对象的建模，特性及约束条件的给定，网格的划分以及数据传输等等，其核心由七个步骤组成，下面将对这七个步骤作出说明：1.part步（1）part→creatmodelingspace:①3d代表三维②2d代表二维③aa xisymmetric代表轴对称，这三个选项的选取视乎所演示对象的结构而的定。

type:①deformable为一般选项，适合于绝大多数的模拟对象。

②discreterigid和analyticalrigid用于多个物体组合时，与我们所研究的对象相关的物体上。

abaqus假设这些与所研究的对象相关的物体均为刚体，对于其中较简单的刚体，如球体而言，选择前者即可。

若刚体形状较复杂，或者不是规则的几何图形，那么就选择后者。

需要说明的是，由于后者所建立的模型是离散的，所以只能是近似的，不可能和实际物体一样，因此误差较大。

shape中存有四个选项，其排序规则就是按照维数而的定的，可以根据我们的演示对象确认。

1type:①extrusion用作创建通常情况的三维模型②revolution创建旋转体模型③sweep用作创建形状任一的模型。

approximatesize:在此栏中设定作图区的大致尺寸，其单位与我们选定的单位一致。

设置完，页面continue步入作图区。

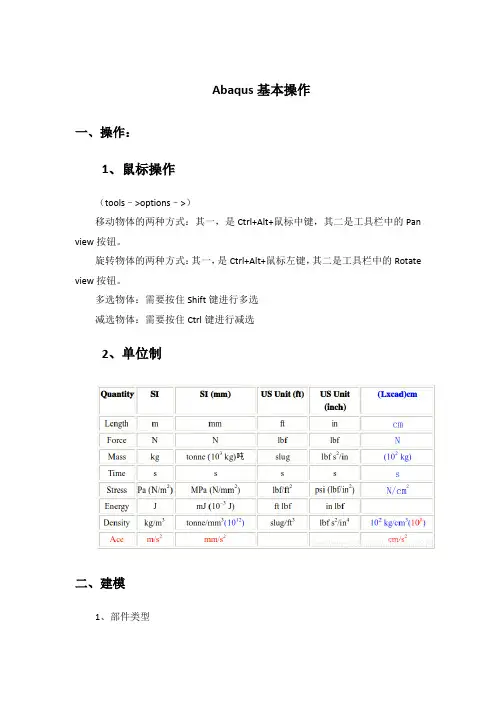

Abaqus基本操作一、操作：1、鼠标操作（tools–>options–>）移动物体的两种方式：其一，是Ctrl+Alt+鼠标中键，其二是工具栏中的Pan view按钮。

旋转物体的两种方式：其一，是Ctrl+Alt+鼠标左键，其二是工具栏中的Rotate view按钮。

多选物体：需要按住Shift键进行多选减选物体：需要按住Ctrl键进行减选2、单位制二、建模1、部件类型模型空间：三维、二维、轴对称part的类型：可变性，离散刚体（discrete rigid，刚体不参与有限元计算，离散刚体可以模拟任何形状的物体），解析刚体analytical rigid，外形可解析，仅用于建立壳和曲线，当模拟简单的刚体时使用），欧拉网格（一般用于流体分析，介质在网格中移动，而不是网格本身的变形）二维的壳体仍为实体，三维的壳体才是真正的壳体2、草图工具2.1创建部件（part）大约尺寸（approximate size）：最大尺寸的两倍（单位与统一单位一致）参考线转化，投影，偏移裁剪，修复，平移（旋转，缩放，镜像）添加约束，添加dimension（标注），编辑dimension（参考：不对模型计算起作用）标注半径时，点两次圆周上的点草图保存，打开（也可以在file–>import–>sketch）草图选项一般不修改2.2、拉伸、旋转、扫掠等拉伸（extrusion）：平面草图做完后，两次中键显示深度扭曲（twist）：100（dist/Rev 距离/周）旋转（revolution）：同上扫掠（sweep）：同上twist，draft（拖拽，拔模(以一个角度放大或缩小)）放样（loft）：类似扫掠，可以在多个截面之间创建过渡面。

使用时可能出现不理想表面，慎用！从壳体创建（放样，使用partition face来创建截面）实体：同上2.3、创建部件的基本原则合理的简化简单部件直接通过abaqus建模，复杂的部件通过建模软件建好后导入2.4、添加部件特征对从三维软件中导入的结构进行微小的修改Cut：与前面创建实体中的拉伸、旋转等类似。

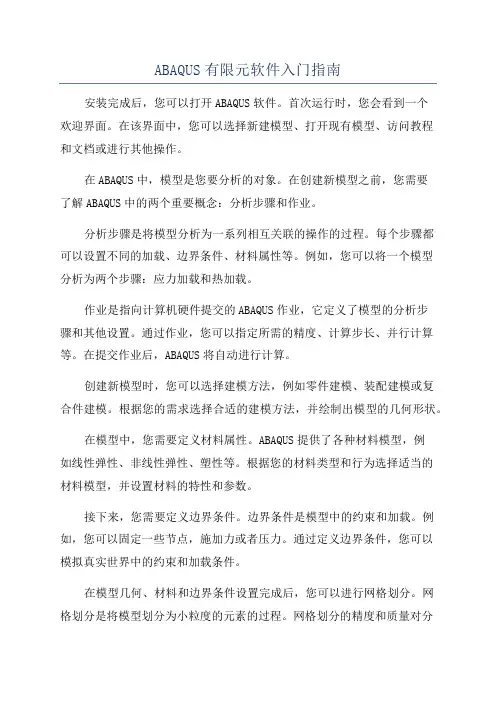

ABAQUS有限元软件入门指南安装完成后，您可以打开ABAQUS软件。

首次运行时，您会看到一个欢迎界面。

在该界面中，您可以选择新建模型、打开现有模型、访问教程和文档或进行其他操作。

在ABAQUS中，模型是您要分析的对象。

在创建新模型之前，您需要了解ABAQUS中的两个重要概念：分析步骤和作业。

分析步骤是将模型分析为一系列相互关联的操作的过程。

每个步骤都可以设置不同的加载、边界条件、材料属性等。

例如，您可以将一个模型分析为两个步骤：应力加载和热加载。

作业是指向计算机硬件提交的ABAQUS作业，它定义了模型的分析步骤和其他设置。

通过作业，您可以指定所需的精度、计算步长、并行计算等。

在提交作业后，ABAQUS将自动进行计算。

创建新模型时，您可以选择建模方法，例如零件建模、装配建模或复合件建模。

根据您的需求选择合适的建模方法，并绘制出模型的几何形状。

在模型中，您需要定义材料属性。

ABAQUS提供了各种材料模型，例如线性弹性、非线性弹性、塑性等。

根据您的材料类型和行为选择适当的材料模型，并设置材料的特性和参数。

接下来，您需要定义边界条件。

边界条件是模型中的约束和加载。

例如，您可以固定一些节点，施加力或者压力。

通过定义边界条件，您可以模拟真实世界中的约束和加载条件。

在模型几何、材料和边界条件设置完成后，您可以进行网格划分。

网格划分是将模型划分为小粒度的元素的过程。

网格划分的精度和质量对分析结果有重要影响。

ABAQUS提供了各种网格划分方法和工具，您可以根据需要选择合适的方法。

划分好网格后，您可以设置分析步骤和作业。

在每个分析步骤中，您可以选择适当的加载和边界条件，并根据需要设置其他参数。

在作业中，您可以指定所需的计算设置，并提交作业进行计算。

计算完成后，您可以查看和分析结果。

ABAQUS提供了多种结果查看和后处理工具，例如结果图表、动画、应力云图等。

您可以根据需要使用这些工具来理解和评估模型的行为和性能。

以上是ABAQUS的简要入门指南。

ABAQUS入门使用手册ABAQUS简介：ABAQUS是一套先进的通用有限元程序系统，这套软件的目的是对固体和结构的力学问题进行数值计算分析，而我们将其用于材料的计算机模拟及其前后处理，主要得益于ABAQUS给我们的ABAQUS/Standard及ABAQUS/Explicit通用分析模块。

ABAQUS有众多的分析模块，我们使用的模块主要是ABAQUS/CAE及Viewer,前者用于建模及相应的前处理，后者用于对结果进行分析及处理。

下面将对这两个模块的使用结合本人的体会做一些具体的说明：一．ABAQUS/CAECAE模块用于分析对象的建模，特性及约束条件的给定，网格的划分以及数据传输等等，其核心由七个步骤组成，下面将对这七个步骤作出说明：1.PART步（1）Part→CreatModeling Space:①3D代表三维②2D代表二维③Aaxisymmetric代表轴对称，这三个选项的选定要视所模拟对象的结构而定。

Type: ①Deformable为一般选项，适合于绝大多数的模拟对象。

②Discrete rigid 和Analytical rigid用于多个物体组合时，与我们所研究的对象相关的物体上。

ABAQUS假设这些与所研究的对象相关的物体均为刚体，对于其中较简单的刚体，如球体而言，选择前者即可。

若刚体形状较复杂，或者不是规则的几何图形，那么就选择后者。

需要说明的是，由于后者所建立的模型是离散的，所以只能是近似的，不可能和实际物体一样，因此误差较大。

Shape中有四个选项，其排列规则是按照维数而定的，可以根据我们的模拟对象确定。

Type: ①Extrusion用于建立一般情况的三维模型②Revolution建立旋转体模型③Sweep用于建立形状任意的模型。

Approximate size:在此栏中设定作图区的大致尺寸，其单位与我们选定的单位一致。

设置完毕，点击Continue进入作图区。

（2）Part→Creat→Continue这时，使用界面左侧的工具栏便可以作出点、线、面以组成我们所需要的图形。
