ABAQUS基本操作一

ABAQUS有限元软件基本操作说明1. 创建模型：在ABAQUS中，首先需要创建一个新的模型。

选择“File”->“New Model”创建模型文件，并选择合适的单位系统。

2. 创建几何体（Part）：使用几何建模工具创建模型的几何体。

可以使用直线、圆弧、矩形等基本图形进行绘制，也可以通过导入CAD模型等方式创建几何体。

3. 定义材料：在“Material”模块中定义模型中使用的材料性质。

可以选择现有的材料库中的材料，也可以自定义材料。

4. 定义截面：如果需要进行截面分析，可以在“Section”模块中定义截面属性。

可以选择现有的截面属性，也可以自定义截面。

5. 定义装配体（Assembly）：在“Assembly”模块中将几何体组装成一个完整的模型。

可以使用约束条件和连接等工具来确保几何体之间的正确连接关系。

6. 设定边界条件：在“Step”模块中定义分析步骤和分析类型。

可以设置约束条件、边界条件和加载条件等。

7. 网格划分：在“Mesh”模块中对几何体进行网格划分。

可以选择不同类型的网格单元，如线单元、面单元或体单元，以及设置网格密度。

8. 定义分析参数：在“Job”模块中定义分析的名称、输出结果的选项以及其他分析参数。

可以设置分析的时间步长、收敛准则和输出变量等。

9. 运行分析：点击“Run”按钮运行分析。

可以选择单步分析或自动迭代分析。

在运行分析过程中，可以观察到模型的应力、位移、变形等结果。

10. 分析结果查看：完成分析后，可以使用“Visualization”模块查看分析结果。

可以绘制应力云图、应变云图、位移矢量图等，并对结果进行后处理和分析。

以上是ABAQUS的基本操作步骤，当然还有更高级的操作和功能。

在使用ABAQUS时，需要对力学和有限元方法有一定的了解，并在实践中不断积累经验。

Abaqus教程简介Abaqus是一款非常强大的有限元分析软件，广泛应用于工程领域。

本教程将介绍Abaqus的基本使用方法和常见操作，帮助读者快速入门并能够独立完成简单的分析任务。

安装与运行安装Abaqus在开始学习Abaqus之前，首先需要下载并安装软件。

Abaqus有不同的版本，可根据自己的操作系统选择合适的版本进行下载。

在安装过程中需要选择安装路径和相关的附加模块，根据自己的需求进行选择。

启动Abaqus完成安装后，可以通过以下步骤来启动Abaqus：1.打开Abaqus安装路径下的启动器（通常为一个图标或快捷方式）；2.运行启动器后，Abaqus的主界面将会出现。

创建模型在Abaqus中，模型由三个基本组件构成：几何模型、材料属性和加载条件。

下面将介绍如何创建这些组件。

创建几何模型1.在Abaqus的主界面上选择“Create Model”；2.选择适当的几何模型创建工具，如绘制直线、绘制曲线、创建面等；3.使用绘图工具按照实际的模型要求创建几何模型。

定义材料属性在完成几何模型的创建后，需要为模型定义材料属性，包括材料的弹性模量、泊松比等参数。

添加加载条件除了几何模型和材料属性，还需要添加加载条件来模拟实际工程中的加载情况。

例如，可以定义节点上的外力、支座条件等。

设置分析类型在完成模型的创建后，需要设置分析类型来指定Abaqus需要解算的问题类型。

Abaqus支持多种分析类型，包括静力学、动力学、热传导等。

根据实际需求选择适当的分析类型，并设置相应的求解参数。

运行分析设置完分析类型和求解参数后，可以运行分析来得到结果。

在Abaqus中，可以通过以下步骤来运行分析：1.点击“Run”按钮，在弹出的对话框中指定求解器和分析步数；2.点击“OK”开始运行分析。

结果后处理一旦分析完成，可以对结果进行后处理，包括绘制应力/应变云图、查看位移结果等。

Abaqus提供了丰富的后处理工具和功能，可以帮助用户深入分析并理解模型的响应。

abaqus操作流程Abaqus操作流程Abaqus是一款强大的有限元分析软件，广泛应用于工程、科学和研究领域。

本文将介绍Abaqus的操作流程，包括软件安装、模型建立、材料定义、边界条件设置、求解和后处理等步骤。

一、软件安装需要从官方网站下载Abaqus软件，并按照安装向导进行安装。

安装完成后，需要激活软件，通常需要输入许可证文件或者许可证服务器地址。

如果是学术版或者试用版，可以直接使用。

二、模型建立在Abaqus中，可以通过几何建模、导入CAD模型或者手动输入节点和单元来建立模型。

几何建模是最常用的方法，可以使用Abaqus CAE中的几何建模工具，例如绘制线、面、体等基本几何体，然后进行布尔运算、切割、倒角等操作，最终生成复杂的几何模型。

导入CAD模型需要将CAD文件转换为Abaqus支持的格式，例如STEP、IGES、ACIS等。

手动输入节点和单元需要了解节点和单元的类型、编号、坐标等信息，比较繁琐，不建议使用。

三、材料定义在Abaqus中，需要定义材料的力学性质，例如弹性模量、泊松比、屈服强度等。

可以选择预定义的材料模型，例如线弹性、非线性弹性、塑性等，也可以自定义材料模型。

自定义材料模型需要了解材料的本构关系，例如应力-应变曲线，可以通过实验或者理论计算得到。

四、边界条件设置在Abaqus中，需要设置边界条件，包括约束和载荷。

约束是指模型的某些部分不能移动或者旋转，例如固定支座、铰链等。

载荷是指模型受到的外部力或者压力，例如重力、风荷载、温度载荷等。

可以选择预定义的边界条件，例如固定支座、均布载荷等，也可以自定义边界条件。

自定义边界条件需要了解模型的物理特性和边界条件的作用方式。

五、求解在Abaqus中，需要进行求解，即求解模型的应力、应变、位移等物理量。

可以选择不同的求解器，例如标准求解器、隐式求解器、动态求解器等，也可以选择不同的求解方法，例如直接法、迭代法等。

求解过程中需要注意模型的收敛性和稳定性，如果模型不收敛或者不稳定，需要调整求解器和求解参数。

ABAQUS有限元软件基本操作说明1.界面介绍首次打开ABAQUS，会出现图形用户界面(GUI)。

主要分为菜单栏、工具栏、工作区和状态栏。

菜单栏包含所有的操作功能，工具栏提供快捷图标，工作区是进行建模和后处理的主要区域，状态栏显示软件状态和当前操作信息。

2.建立模型在ABAQUS中，可以通过几何建模或导入CAD模型来建立模型。

几何建模可以使用ABAQUS提供的几何工具创建几何体、曲线和点。

导入CAD 模型可以将其他软件中创建的模型导入到ABAQUS中。

3.定义材料属性在模型中定义材料是非常重要的一步。

材料属性包括弹性模量、泊松比、密度、屈服强度等。

可以根据需要选择合适的材料模型，如线弹性、非线弹性、温度依赖等。

4.定义边界条件为了进行有意义的分析，需要定义边界条件。

边界条件包括约束和负载。

约束可以是固定支座、对称边界或加载边界。

负载可以是施加在模型上的力、压力或热荷载。

5.网格划分在分析之前，需要对模型进行网格划分。

网格划分的精度会直接影响分析结果的准确性和计算时间。

ABAQUS提供多种网格划分算法，可以手动划分网格或使用自动网格划分工具。

6.定义分析类型7.运行分析在进行分析之前，需要选择合适的求解器。

ABAQUS提供了多种求解器，包括标准求解器和显式求解器。

选择求解器后，点击运行按钮开始分析。

分析过程中，可以查看日志文件和状态栏中的信息以监控分析进度和结果。

8.后处理分析完成后，可以使用ABAQUS提供的后处理工具进行结果分析。

后处理工具可以显示位移、应力、应变、应力云图等结果，并可以生成动画和报表。

可以对结果进行可视化处理和导出。

9.优化和参数化10.提供的帮助资源以上是ABAQUS软件的基本操作说明。

虽然刚开始可能会有一些困难，但通过不断实践和学习，可以熟练掌握ABAQUS的使用方法，并利用其进行各种工程分析。

abaqus操作实例
1.打开Abaqus/CAE：
在开始菜单中点击Simulia/Abaqus 6.14/Abaqus/CAE。

2.创建新的模型：。

在Abaqus/CAE的窗口中，点击File-New-Analysis，选择需要创建的模型类型，单击OK，设置模型的名称与工作目录，点击Ok，完成模型建立。

3.创建材料：。

在Abaqus/CAE窗口中，点击Materials模块，选择创建材料，设置材料参数名称，点击OK，完成材料参数设置，将此材料应用到后续的几何实体上。

4.创建几何实体：。

在Abaqus/CAE窗口中，点击Parts模块，新建零件，设置零件的参数，点击OK，进入零件的实体建模模式，根据具体的几何实体，用各种图元如线、圆、弧、矩形、多边形等绘制几何实体，完成后点击File-Save，完成几何实体的绘制。

5.建立单元：。

在Abaqus/CAE窗口中，点击Meshing模块，设置分割几何实体的参数，点击OK，开始网格划分，将网格划分的结果应用到单元上，选择单元型号，比如三维单元C3D4，点击OK，将所选的材料应用到建立的单元上，完成单元的建立。

6.给予边界条件：。

在Abaqus/CAE窗口中，点击BCs模块，根据具体的分析方案，为几何实体的边界设置边界条件，比如设置位移边界，压力边界等，选择节点或单元，应用边界条件，点击OK，完成边界条件的设置。

ABAQUS入门使用手册ABAQUS简介：ABAQUS是一套先进的通用有限元程序系统，这套软件的目的是对固体和结构的力学问题进行数值计算分析，而我们将其用于材料的计算机模拟及其前后处理，主要得益于ABAQUS给我们的ABAQUS/Standard及ABAQUS/Explicit通用分析模块。

ABAQUS有众多的分析模块，我们使用的模块主要是ABAQUS/CAE及Viewer,前者用于建模及相应的前处理，后者用于对结果进行分析及处理。

下面将对这两个模块的使用结合本人的体会做一些具体的说明：一．ABAQUS/CAECAE模块用于分析对象的建模，特性及约束条件的给定，网格的划分以及数据传输等等，其核心由七个步骤组成，下面将对这七个步骤作出说明：1.PART步（1）Part→CreatModeling Space:①3D代表三维②2D代表二维③Aaxisymmetric代表轴对称，这三个选项的选定要视所模拟对象的结构而定。

Type:①Deformable为一般选项，适合于绝大多数的模拟对象。

②Discrete rigid 和Analytical rigid用于多个物体组合时，与我们所研究的对象相关的物体上。

ABAQUS假设这些与所研究的对象相关的物体均为刚体，对于其中较简单的刚体，如球体而言，选择前者即可。

若刚体形状较复杂，或者不是规则的几何图形，那么就选择后者。

需要说明的是，由于后者所建立的模型是离散的，所以只能是近似的，不可能和实际物体一样，因此误差较大。

Shape中有四个选项，其排列规则是按照维数而定的，可以根据我们的模拟对象确定。

Type:①Extrusion用于建立一般情况的三维模型②Revolution建立旋转体模型③Sweep用于建立形状任意的模型。

Approximate size:在此栏中设定作图区的大致尺寸，其单位与我们选定的单位一致。

设置完毕，点击Continue进入作图区。

（2）Part→Creat→Continue这时，使用界面左侧的工具栏便可以作出点、线、面以组成我们所需要的图形。

ABAQUS使用解答_一、基本使用方法1.创建模型：在ABAQUS中，可以使用预处理器（CAE）来创建模型。

首先选择合适的模型空间（2D或3D），然后使用状态工具栏中的几何和网格工具创建模型的几何形状。

可以通过绘制、拖拽和旋转等操作来创建各种几何体。

在创建几何形状后，可以使用网格工具对模型进行网格划分，以便进行有限元分析。

2.定义材料属性：在进行有限元分析之前，需要定义材料的物理属性。

通过材料属性对话框，可以选择合适的材料模型，并设置材料的弹性模量、泊松比、密度等参数。

3.设置加载和边界条件：在模型准备好之后，需要定义加载和边界条件。

通过边界条件对话框，可以选择合适的边界条件，并设置加载的类型和大小。

ABAQUS提供了丰富的加载和边界条件选项，可以满足不同分析需求。

4.运行分析：设置好加载和边界条件后，可以使用分析工具栏中的求解器运行有限元分析。

ABAQUS支持静力学、动力学、热力学等各种类型的分析。

在运行分析前，需要选择合适的求解器和求解选项，并设置分析的时间步长、收敛标准等参数。

5.结果后处理：分析完成后，可以使用后处理工具来查看和分析分析结果。

ABAQUS提供了各种后处理选项，包括位移、应力、变形、温度等。

可以使用图形工具、数据工具和剖面工具来查看分析结果，并生成报告和图表。

二、常见问题解答1.模型建立问题：在创建模型时，可能遇到几何体创建和网格划分的问题。

可以通过使用合适的几何工具和网格工具，以及调整网格划分参数来解决这些问题。

2.材料属性问题：在定义材料属性时，可能遇到选择合适的材料模型和设置参数的问题。

可以参考材料手册和文献，了解材料的性质和参数设置。

3.加载和边界条件问题：在设置加载和边界条件时，可能遇到选择合适的条件和设置参数的问题。

可以参考分析需求和模型特点，选择合适的加载和边界条件。

4.分析运行问题：在运行分析时，可能遇到收敛性、求解选项和求解器选择等问题。

可以通过调整求解选项和设置合适的参数来解决这些问题。

Abaqus基本操作中文教程目录1 Abaqus 软件基本操作 ....................常用的快捷键 ..........................单位的一致性 ..........................分析流程九步走 .......................几何建模（Part） .....................属性设置（Property） ...................建立装配体（Assembly） ...................定义分析步（Step） ...................相互作用（In teracti on................ ）载荷边界（Load） .....................划分网格（Mesh） ..................作业（Job） ......................可视化（Visualization ）.................1 Abaqus软件基本操作常用的快捷键「旋转模型一Ctrl+Alt+ 鼠标左键于平移模型一Ctrl+Alt+鼠标中键" 缩放模型一Ctrl+Alt+ 鼠标右键单位的一致性CAE软件其实是数值计算软件，没有单位的概念，常用的国际单位制如下表1所示，建议采用SI （mm）进行建模。

国际单位制 SI (m) SI (mm) 「长度m mm力 N N 质量 kg t 时间 ss应力 2Pa (N/m )2MPa (N/mm)质量密度 kg/m 33t/mm 加速度m/s 2mm/s例如，模型的材料为钢材，采用国际单位制SI （m ）时，弹性模量为m,重力加速度m/s 2，密度为7850 kg/m 3,应力Pa;采用国际单位制SI （mm ） 时，弹性模量为 口金 重力加速度 9800 mm/s 2，密度为7850e-12??T/mm 5, 应力MPa分析流程九步走几何建模（Part 属性设置（Property ） 建立装配体（Assembly ） T 定义分析步（Step ） T 相互作用 （Interaction ）宀载荷边界（Load ）T 划分网格（Mesh ）T 作业（Job ）T 可视化（Visualization）' 以上给出的是软件 !常规的建模和分析的流程，用户可以根据自己 ；的建模习惯进行调整。

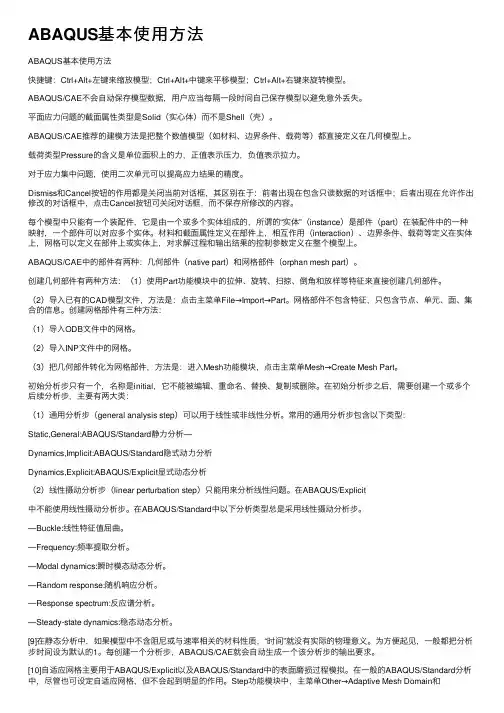

ABAQUS基本使⽤⽅法ABAQUS基本使⽤⽅法快捷键：Ctrl+Alt+左键来缩放模型；Ctrl+Alt+中键来平移模型；Ctrl+Alt+右键来旋转模型。

ABAQUS/CAE不会⾃动保存模型数据，⽤户应当每隔⼀段时间⾃⼰保存模型以避免意外丢失。

平⾯应⼒问题的截⾯属性类型是Solid（实⼼体）⽽不是Shell（壳）。

ABAQUS/CAE推荐的建模⽅法是把整个数值模型（如材料、边界条件、载荷等）都直接定义在⼏何模型上。

载荷类型Pressure的含义是单位⾯积上的⼒，正值表⽰压⼒，负值表⽰拉⼒。

对于应⼒集中问题，使⽤⼆次单元可以提⾼应⼒结果的精度。

Dismiss和Cancel按钮的作⽤都是关闭当前对话框，其区别在于：前者出现在包含只读数据的对话框中；后者出现在允许作出修改的对话框中，点击Cancel按钮可关闭对话框，⽽不保存所修改的内容。

每个模型中只能有⼀个装配件，它是由⼀个或多个实体组成的，所谓的“实体”（instance）是部件（part）在装配件中的⼀种映射，⼀个部件可以对应多个实体。

材料和截⾯属性定义在部件上，相互作⽤（interaction）、边界条件、载荷等定义在实体上，⽹格可以定义在部件上或实体上，对求解过程和输出结果的控制参数定义在整个模型上。

ABAQUS/CAE中的部件有两种：⼏何部件（native part）和⽹格部件（orphan mesh part）。

创建⼏何部件有两种⽅法：（1）使⽤Part功能模块中的拉伸、旋转、扫掠、倒⾓和放样等特征来直接创建⼏何部件。

（2）导⼊已有的CAD模型⽂件，⽅法是：点击主菜单File→Import→Part。

⽹格部件不包含特征，只包含节点、单元、⾯、集合的信息。

创建⽹格部件有三种⽅法：（1）导⼊ODB⽂件中的⽹格。

（2）导⼊INP⽂件中的⽹格。

（3）把⼏何部件转化为⽹格部件，⽅法是：进⼊Mesh功能模块，点击主菜单Mesh→Create Mesh Part。

ABAQUS基础教程第一步是了解ABAQUS的界面。

当您打开ABAQUS时，会看到主界面，其中包含许多工具和菜单栏。

其中最重要的是"CAE"工具，用于建模和后处理。

在CAE工具中，您可以创建模型、定义材料属性和加载条件，以及运行和后处理分析结果。

下一步是创建模型。

在创建模型之前，您需要先选择合适的几何形状。

ABAQUS提供了多个几何建模工具，例如绘制线、创建体等。

您可以通过这些工具创建符合要求的几何形状。

在模型中，您还需要定义材料属性。

ABAQUS提供了多个材料模型，例如各向同性材料、各向异性材料等。

根据您的需求，选择合适的材料模型，并设置其特定属性，如杨氏模量、泊松比等。

完成几何和材料定义后，您可以添加加载条件。

加载条件包括施加在模型上的力、固定边界条件等。

通过定义加载条件，您可以模拟真实环境中的应力和变形情况。

在所有定义都完成后，您可以运行分析。

ABAQUS提供了多种分析类型，包括静态和动态分析，热传导分析等。

根据您的需求，选择合适的分析类型，并设置相关参数。

运行分析后，ABAQUS将模拟结构的响应，并生成结果文件。

最后一步是后处理分析结果。

在CAE工具中，您可以查看模拟结果，并将其可视化。

ABAQUS提供了多种后处理工具，如绘制应力云图、位移云图等。

通过这些工具，您可以更好地理解和分析模拟结果。

除了以上介绍的基础教程外，ABAQUS还有许多高级功能和应用。

例如，您可以进行参数化建模和优化设计，以优化结构的性能。

您还可以使用ABAQUS/Explicit模块模拟大变形和破坏行为。

此外，ABAQUS还支持多物理场耦合，如结构和流体的相互作用等。

总而言之，ABAQUS是一款功能强大的有限元分析软件，用于模拟和分析结构的力学行为。

通过学习基础教程，您可以掌握ABAQUS的基本功能，为更深入的应用打下坚实基础。

希望本文对您有所帮助，祝您成功使用ABAQUS进行工程分析！。

如何开启：在:\SIMULIA\License中点击，出现下图点击start server ，下部会显示开启成功，之后才可以打开abaqus cae。

（点击后先出现下面的黑框，等待一会后出现软件界面，使用软件时黑框必须开启，不能关闭）软件操作流程：部件（平面草图——立体设计）——属性（重要）——装配——分析步——载荷——网格（重要）——作业——可视化（后期）打开后如上图点击进行模型总体设计，仅仅对进行修改，保证为个位数（如200修改为2），确定后出现草图界面，这部分与cad无异，一般是画个矩形即可，画完后点击下方的完成，之后弹出编辑基本拉伸只改变深度，之后确定。

随即出现一实体模型。

点击出现，点击实体上的表面，然后点击完成，再在选取的表面上选择一条边（一般是竖直的）再点击完成，又出现草图界面（这是在选取的面上进行再设计），设计完成后在实体的表面上会出现新的图形。

点击（注意次图标右下角的小黑角，这说明此类图标可以展开，左键点击后按住不放）选择（拆分几何元素：拉伸扫掠边）。

拾取表面的图案后完成，下方选择沿某条边扫掠，然后选取实体上与选取表面垂直的一条边，点击完成。

部件设计到此结束。

进入属性设计点击，选择力学-弹性，只改变杨氏模量和泊松比（杨氏模量124000，泊松比0.34，注意这两个数值固定）这是铜的材料设计再点击，选择力学-超弹性，选择，选择系数，之后修改（C10=0.008 C01=0.002 D1=2注意这三个数值固定）这是ex的材料设计。

点击，创建蒙皮，点击实体上所画图形的内部，点击完成。

点击，点击继续，选择上面设计的ex材料。

再次点击选择壳后继续出现壳的厚度数值进行填写（一般为0.001）材料选择上面的铜，之后确定。

点击，之后点击实体上图案内部，点击完成确定。

再次点击，选择图案外的实体，出现界面选择ex所在的界面（实体均匀的）注意再次点击，这时将实体反转（有图案的表面的对立面），会发现还有一块白色区域，点击，仍选择ex所在的界面（实体均匀的）。

ABAQUS基本操作一、模型生成在ABAQUS中，可以通过多种方式生成模型，包括几何建模、导入CAD模型、导入标准模型等。

1.几何建模：在ABAQUS中可以通过绘制几何形状来生成模型。

可以使用ABAQUS提供的几何绘制工具，绘制点、线、面等几何元素来构建模型。

也可以通过定义几何参数来生成特定形状的模型。

2.导入CAD模型：3.导入标准模型：二、约束条件在进行有限元分析时，需要对模型设置约束条件。

ABAQUS提供了多种约束条件的设置方法，如固支、弹簧、约束等。

1.固支：固支是指将部分模型固定，阻止其在一些方向上的位移。

在ABAQUS 中，可以通过选择要固定的节点或面来实现固支。

在固定节点或面上设置约束条件，可以保证模型在对应方向上不发生位移。

2.弹簧：弹簧是指对模型施加一些方向上的线性弹性力。

在ABAQUS中，可以通过定义弹簧的刚度和起点、终点的位置来设置弹簧约束条件。

弹簧可以模拟一些部位的柔性约束。

约束是指在模型中固定一些点的位移，但允许模型在其他方向上发生位移。

在ABAQUS中，可以通过定义约束条件来对模型进行约束。

可以设置一些节点的位移，或者设置一些面的位移。

约束条件可以灵活控制模型的位移情况。

三、加载加载是指对模型施加外力或外界条件，模拟实际工程中的载荷作用。

ABAQUS提供了多种加载方式，如力加载、压力加载、位移加载等。

1.力加载：力加载是指对模型施加力的作用。

在ABAQUS中，可以通过选择需要施加力的面、定义施加力的大小和方向来设置力加载。

ABAQUS能够根据力的大小和方向对模型进行力的分配。

2.压力加载：压力加载是指对模型施加压力的作用。

在ABAQUS中，可以通过选择需要施加压力的面、定义施加压力的大小和方向来设置压力加载。

ABAQUS 能够根据压力的大小和方向对模型进行压力分布。

3.位移加载：位移加载是指对模型施加位移的作用。

在ABAQUS中，可以通过选择需要施加位移的节点或面、定义位移的大小和方向来设置位移加载。

如何开启：在:\SIMULIA\License中点击，出现下图点击start server ，下部会显示开启成功，之后才可以打开abaqus cae。

（点击后先出现下面的黑框，等待一会后出现软件界面，使用软件时黑框必须开启，不能关闭）软件操作流程：部件（平面草图——立体设计）——属性（重要）——装配——分析步——载荷——网格（重要）——作业——可视化（后期）打开后如上图点击进行模型总体设计，仅仅对进行修改，保证为个位数（如200修改为2），确定后出现草图界面，这部分与cad无异，一般是画个矩形即可，画完后点击下方的完成，之后弹出编辑基本拉伸只改变深度，之后确定。

随即出现一实体模型。

点击出现，点击实体上的表面，然后点击完成，再在选取的表面上选择一条边（一般是竖直的）再点击完成，又出现草图界面（这是在选取的面上进行再设计），设计完成后在实体的表面上会出现新的图形。

点击（注意次图标右下角的小黑角，这说明此类图标可以展开，左键点击后按住不放）选择（拆分几何元素：拉伸扫掠边）。

拾取表面的图案后完成，下方选择沿某条边扫掠，然后选取实体上与选取表面垂直的一条边，点击完成。

部件设计到此结束。

进入属性设计点击，选择力学-弹性，只改变杨氏模量和泊松比（杨氏模量124000，泊松比0.34，注意这两个数值固定）这是铜的材料设计再点击，选择力学-超弹性，选择，选择系数，之后修改（C10=0.008 C01=0.002 D1=2注意这三个数值固定）这是ex的材料设计。

点击，创建蒙皮，点击实体上所画图形的内部，点击完成。

点击，点击继续，选择上面设计的ex材料。

再次点击选择壳后继续出现壳的厚度数值进行填写（一般为0.001）材料选择上面的铜，之后确定。

点击，之后点击实体上图案内部，点击完成确定。

再次点击，选择图案外的实体，出现界面选择ex所在的界面（实体均匀的）注意再次点击，这时将实体反转（有图案的表面的对立面），会发现还有一块白色区域，点击，仍选择ex所在的界面（实体均匀的）。

1、创建部件：Step1：执行Part/Create命令，或者单击左侧工具箱区域中的（create part）按钮，弹出如图1-1所示的Create Part对话框。

在Name（部件名称）后面输入foundation，将Modeling Space（模型所在空间）设为2D Planar（二维平面），Type （类型）设为Deformable（可变形体），Base Feature（基本特征）设为Shell（壳）。

单击Continue按钮退出Create Part对话框。

ABAQUS/CAE自动进入绘图（Sketcher）环境。

图1-1Step2：选择绘图工具框右上方的创建矩形工具，在窗口底部的提示区显示“Pick a starting corner for the rectangle—or enter X,Y”，输入坐标（0,0），按下Enter键，在窗口底部的提示区显示“Pick the opposite corner for the rectangle—or enter X,Y”，输入（45.5,20），按下Enter键。

单击Done，创建part 完成，如图1-2。

图1-2Step3：单击左侧工具箱区域中的，弹出如图1-3的窗口。

应用或功能将groundwork（基础）在foundation的位置绘制出来，点击Done，返回图1-4所示窗口图1-3图1-4Step4：执行Tools-Set-Create弹出如图1-5的Create Set对话框，在Name后面输入all，点击Continue，将整个foundation模块选中如图1-6所示，点击Done，完成集合all的创建。

以相同的操作，将图1-4中的小矩形区域创建Name为remove 的集合。

图1-5图1-6以相同的方式分别创建名称为：groundwork，retaining，backfill的part,依次如图1-7,1-8,1-9所示。

Abaqus基本使用方法1ABAQUS 分析步骤使用ABAQUS进行有限元分析包括三个步骤：1.使用ABAQUS/CAE或其他前处理器进行前处理2.使用ABAQUS/Standard或ABAQUS/Explicit进行分析计算3.使用ABAQUS/Viewer进行后处理2ABAQUS/CAE简介1.ABAQUS/CAE的模型数据库保存在扩展名为.cae的文件中，每个ABAQUS模型中只能有一个装配件（assembly），它是由一个或多个实体（instance）组成的，一个部件（part）可以对应多个实体。

2.ABAQUS/CAE由以下功能模块构成：Part(部件)、Property(特性)、Assembly(装配)、Step(分析步)、Interaction(相互作用)、Load （载荷）、Mesh(网格)、Job(分析作业)、Visualization(后处理)、Sketch(绘图)。

3.Part模块的主要功能包括：创建、编辑和管理部件，通过创建特征（feature）来定义部件的几何形状，指定刚体部件的参考点。

4.Property模块的主要功能包括：创建和管理材料、截面属性、梁截面，指定部件的截面属性、取向、法线方向和切线方向。

5.Assembly模块的主要功能包括：创建、合并和切割实体，为实体定位。

6.Step模块的主要功能包括：创建分析步，设定输出数据，设定自适应网格，控制求解过程。

7.Interaction模块的主要功能是定义相互作用（例如接触）、约束、连接件、惯量、裂纹、弹簧和阻尼器。

8.Load模块的主要功能是定义载荷、边界条件、场变量和载荷状况。

9.Mesh模块的主要功能包括：布置网格种子，设置单元形状、单元类型、网格划分技术和算法、划分网格，检验网格质量。

10.Job模块的主要功能包括：创建分析作业，提交和运行分析作业，生成INP文件，监控分析作业的运行状态，中止分析作业的运行。

Abaqus基本操作一、操作：1、鼠标操作（tools–>options–>）移动物体的两种方式：其一，是Ctrl+Alt+鼠标中键，其二是工具栏中的Pan view按钮。

旋转物体的两种方式：其一，是Ctrl+Alt+鼠标左键，其二是工具栏中的Rotate view按钮。

多选物体：需要按住Shift键进行多选减选物体：需要按住Ctrl键进行减选2、单位制二、建模1、部件类型模型空间：三维、二维、轴对称part的类型：可变性，离散刚体（discrete rigid，刚体不参与有限元计算，离散刚体可以模拟任何形状的物体），解析刚体analytical rigid，外形可解析，仅用于建立壳和曲线，当模拟简单的刚体时使用），欧拉网格（一般用于流体分析，介质在网格中移动，而不是网格本身的变形）二维的壳体仍为实体，三维的壳体才是真正的壳体2、草图工具2.1创建部件（part）大约尺寸（approximate size）：最大尺寸的两倍（单位与统一单位一致）参考线转化，投影，偏移裁剪，修复，平移（旋转，缩放，镜像）添加约束，添加dimension（标注），编辑dimension（参考：不对模型计算起作用）标注半径时，点两次圆周上的点草图保存，打开（也可以在file–>import–>sketch）草图选项一般不修改2.2、拉伸、旋转、扫掠等拉伸（extrusion）：平面草图做完后，两次中键显示深度扭曲（twist）：100（dist/Rev 距离/周）旋转（revolution）：同上扫掠（sweep）：同上twist，draft（拖拽，拔模(以一个角度放大或缩小)）放样（loft）：类似扫掠，可以在多个截面之间创建过渡面。

使用时可能出现不理想表面，慎用！从壳体创建（放样，使用partition face来创建截面）实体：同上2.3、创建部件的基本原则合理的简化简单部件直接通过abaqus建模，复杂的部件通过建模软件建好后导入2.4、添加部件特征对从三维软件中导入的结构进行微小的修改Cut：与前面创建实体中的拉伸、旋转等类似。

Abaqus仿真分析操作说明1.单位一致性(未列出参照国际单位)长度：米(m)力：牛(N)质量：千克(kg)时间：秒(s)强度(压力)：帕(Pa)能量：焦耳(J)密度：千克/立方米(kg/m3)加速度：米/平方秒(m/s2)2.模型(part)的建立首先用三维绘图软件(CAD、PROE、SOLIDEDGE、SOLIDWORKS等)将模型画好。

3.模型(part)导入ABAQUS软件①将模型另存为sat或stp(step)，示意图如下;文件名最好存为英文字母。

②模型另存为sat或stp(step)格式后，到“选项”进行设置，设置完成后将模型另存好(存放位置自设，能找到就好)，示意图如下;③打开已经安装好的ABAQUS 软件，选中左上角“文件→导入→部件”，示意图如下;4. 模型(part)的参数设置和定义导出模型单位由mm 改为m 。

选中后隐藏的部件不能导入ABAQUS 软件。

版本设为ABAQUS 软件版本。

双击所有参数均为默认，确定就好。

到上面这一步骤，模型导入已经完成，接下来就是一些参数的设置和分析对象的定义。

具体的分析步骤按照下图所示一步一步完成即可。

(1)“属性”步完成材料的定义。

具体参数设置见下图：(1)(2)(3)(4)(5)(7)(6)1．双击“创建材料”2．自定义名称4．在“通用”下双击“密度”进行参数设置5．输入材料密度，单位kg/m3。

6．在“力学”下双击“弹性”进行参数设置。

7．输入材料杨氏模量(Pa)和泊松比(无单位)，单击“确定”完成参数设置。

8．双击“创建截面”，“类别”和“类型”默认。

9．单击“继续”。

10．参数默认，单击“确定”。

11．双击“指定截面”。

(2)“装配”步完成分析对象的选定。

具体操作见下图：12．单击模型指定截面。

13．单击“完成”，完成截面指定。

14．模型变绿，指定截面成功；同时“属性”步参数定义结束。

1．切换到下一步(装配)。

3．选中要分析的部件，单击“确定”，完成“装配”步。
