中南光电光伏发电接入系统方案

光伏发电接入系统方案**光伏发电接入系统方案****介绍**光伏发电是指利用太阳能将光能转化为电能的一种技术。

在近年来，由于对可再生能源的需求不断增长，光伏发电逐渐成为一种受欢迎的发电方式。

然而，要实现光伏发电系统的接入并安全高效地实现电能输送并不简单。

本文将介绍一个光伏发电接入系统方案。

**系统概述**光伏发电接入系统包括光伏电池阵列、逆变器、配电箱、电能计量装置等组件。

其中，光伏电池阵列负责将太阳能转化为电能，逆变器将直流电转化为交流电并输送到配电箱中，再经过电能计量装置测量电能的使用情况。

**系统设计**光伏电池阵列光伏电池阵列是光伏发电系统的核心组件，其设计需要考虑光照条件、发电功率和阵列布局等因素。

光伏电池阵列可以采用串联和并联的方式组成，以提高输出电压和电流。

此外，阵列布局的选择和安装角度的调整也是重要的设计因素，以确保太阳能的充分吸收。

逆变器逆变器是将直流电转化为交流电的设备，其作用是将光伏电池阵列产生的直流电转化为标准的交流电。

在逆变器的设计中，需要考虑输入电压范围、输出功率和效率等因素。

逆变器还需要具备一些保护功能，如过压保护、过流保护和短路保护等，以确保系统的安全运行。

配电箱配电箱是将逆变器输出的交流电连接到电网的设备。

在设计配电箱时，需要考虑输入电压、额定电流和安全保护等因素。

同时，为了方便电能计量和监测，可以在配电箱中加入电能计量装置和通信模块。

电能计量装置电能计量装置用于测量光伏发电系统产生的电能并记录使用情况。

它可以提供电能计量、功率因数测量和电能质量分析等功能。

此外，电能计量装置还可以通过通信模块将数据传输到监测中心，实现远程监控和管理。

**系统优势**可再生能源利用光伏发电系统利用太阳能进行发电，是一种可再生能源。

相比于传统能源，光伏发电系统减少了对化石燃料的依赖，对环境更加友好。

接入电网光伏发电系统可以与电网进行连接，将多余的电能输送到电网上。

当光伏发电系统产生的电能不足时，可以从电网上补充所需的电能。

XX光伏发电项目接入系统方案XX公司年月目录1 前言 (3)1.1 概述 (3)1.2 编制依据和方案范围 (3)2 电力系统一次 (4)2.1 系统概况 (4)2.2 电站概述 (5)2.3 电站接入存在的主要问题 (6)2.4 电站在系统中的地位和作用 (6)2.5 工程建设必要性 (7)2.6 接入系统方案拟定 (7)2.7 导线截面选择 (8)2.8 短路电流水平 (9)2.9 开关站规模 (10)2.10 电气主接线原则意见 (10)2.11 对侧扩建35kV间隔 (10)2.12 主要电气设备参数要求及建议 (10)3 系统继电保护 (11)3.1 35kV线路保护 (11)3.2 35kV集电线路保护 (11)3.3 35kV母线保护柜 (12)3.4 故障录波器 (12)3.5 防孤岛装置 (12)3.6 频率电压事故解列装置 (12)3.7 小电流接地选线装置 (12)3.8 交直流一体化电源 (12)4 系统通信 (13)4.1 调度关系 (13)4.2 通信接入系统方案 (13)4.3 其它通信设施 (13)5 系统远动 (14)5.1 调度关系 (14)5.2 调度自动化接入系统 (14)5.3 电能计量系统 (15)5.4 电力调度数据网 (16)5.5 电厂侧二次系统安全防护方案 (16)5.6 电能质量监测分析装置 (18)5.7 功率预测系统 (18)5.8 有功功率控制系统 (19)5.9 无功电压控制系统 (19)5.10 时钟信号及电源 (19)5.11 对侧园区变配套工程 (19)1 前言1.1 概述太阳能资源是清洁的可再生资源，光伏发电是新能源领域中技术相对成熟，具有规模开发条件和商业化发展前景的发电方式之一。

发展新能源对调整能源结构、减轻环境污染等方面有着非常重要的价值。

xx发电项目位于xx市境内，建设条件较好，装机容量14MWp。

该工程的实施，有利于调整地区电源结构、改善生态环境，对贯彻《可再生能源法》，带动地区经济发展等都具有重要的意义。

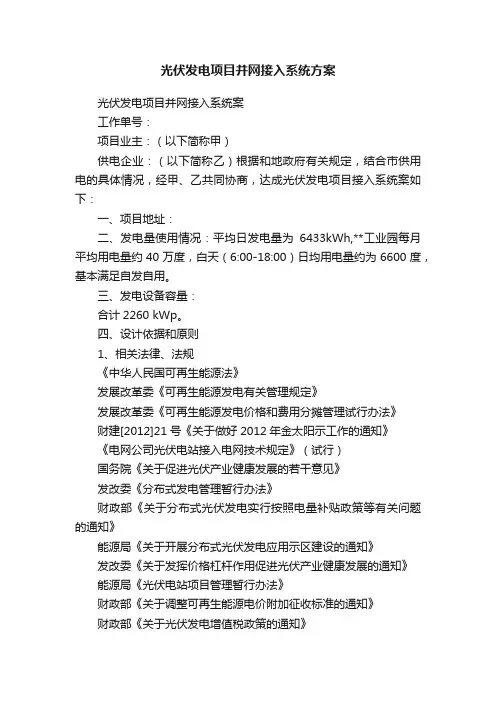

光伏发电项目并网接入系统方案光伏发电项目并网接入系统案工作单号：项目业主：（以下简称甲）供电企业：（以下简称乙）根据和地政府有关规定，结合市供用电的具体情况，经甲、乙共同协商，达成光伏发电项目接入系统案如下：一、项目地址：二、发电量使用情况：平均日发电量为6433kWh,**工业园每月平均用电量约40万度，白天（6:00-18:00）日均用电量约为6600度，基本满足自发自用。

三、发电设备容量：合计2260 kWp。

四、设计依据和原则1、相关法律、法规《中华人民国可再生能源法》发展改革委《可再生能源发电有关管理规定》发展改革委《可再生能源发电价格和费用分摊管理试行办法》财建[2012]21号《关于做好2012年金太阳示工作的通知》《电网公司光伏电站接入电网技术规定》（试行）国务院《关于促进光伏产业健康发展的若干意见》发改委《分布式发电管理暂行办法》财政部《关于分布式光伏发电实行按照电量补贴政策等有关问题的通知》能源局《关于开展分布式光伏发电应用示区建设的通知》发改委《关于发挥价格杠杆作用促进光伏产业健康发展的通知》能源局《光伏电站项目管理暂行办法》财政部《关于调整可再生能源电价附加征收标准的通知》财政部《关于光伏发电增值税政策的通知》能源局《分布式光伏发电项目暂行办法》财政部《关于对分布式光伏发电自发自用电量免征政府性基金有关问题的通知》能源局《光伏发电运营监管暂行办法》2、最新政策解读：能源局于2014年7月提出《关于进一步落实分布式光伏发电有关政策的通知》，并就这两份文件向各省市能源发改委相关部门以及部分企业征求意见。

该文件针对分布式光伏电站提出了进一步完善意见，根据国市场的特点扩大分布式光伏电站应用，在促进屋顶落实、项目融资、电网接入、备案管理和电力交易上提出进一步落实和保证性政策。

该文件的突出特点是分布式光伏电站的补贴可专为标高电价托底，同时提高补贴到位及时性，增加电站收益。

第一，进而预留财政补贴的式确保资金到位；第二，对项目补贴资格申请实行按季上报并形成目录；第三，对自发自用比例低、用电负荷不稳定或者无法履行合同能源管理合约的项目，可执行光伏电站标杆电价政策（选择变更，原则上不再转回），降低光伏电站利润。

光伏并网发电系统典型接入方案及要求全套1接入方案分类及要求⑴单点接入方案。

按照接入电压等级，分为接入IOkV、380/220V 两类:按照接入位置，分为接入变电站/配电室/箱变、开闭站∕≡己电箱、环网柜和线路四类:按照接入方式，分为专线接入和工接两类;按照接入产权，分为接入用户电网和接入公共电网两类。

(2)多点接入方案。

考虑单个项目多点接入用户电网，或多个项目汇集接入公共电网情况，设计多点接入组合方案。

按照接入电压等级，分为多点接入380V组合方案、多点接入IOkV组合方案、多点接入IOkV/38OV组合方案三类。

按照接入产权，分为接入单一用户组合方案、接入公共电网组合方案两类。

(3)计量点设置。

对于接入用户电网，计量点设置分为两类，一是装设双向关口计量电能表，用户上、下网电量分别计量另一类装设发电量计量电能表，用于发电量和电价补贴计量。

对于接入公共电网，计量点设置在产权分界点处，装设发电量计量电能表，用于电量计量和电价补偿。

(4)防孤岛检测和保护。

分布式光伏发电系统逆变器必须具备快速主动检测孤岛、检测到孤岛后立即断开与电网连接的功能。

接入IOkV 的分布式光伏发电项目，形成双重检测和保护策略。

380V电压等级由逆变器实现防孤岛检测和保护功能，但在并网点应安装易操作、具有明显开断指示的开断设备。

⑸通信方式。

根据配电网区域发展差异，按照降低接入系统投资和满足配网智能化发展的要求考虑通信方式。

优先利用现有配网自动化系统和营销集抄系统通信。

(6)发电系统信息采集。

接入IOkV的项目，采集电源并网状态、电流、电压、有山无功、发电量等电气运行工况。

接入380V的项目，暂只采集电能信息，预留并网点断效工位等信息采集的能力。

2.接入设计方案光伏发电系统单点接入方案表方案标号输入电压运营模式接入点送出回路数单并点参考容量XGF1O-T-I IOKW全额专线1回1MW^6MW上网接入模式变电（接入站公共IOkV电网）母线XGF10-T-2专线1回40OkW~6MW接入IOkV开关站、配电室或箱变XGF10-T-3T接1回400kW-IOkV IMW线路XGF1O-Z-I自发专线1回40OkW~6MW自用/ 接入>ħ里用户上网IOkV（接入母线用户电网）XGF380-T-1380V全额配电1回≤100kW,上网箱/线8kW及以下模式路可单相接入XGF380-T-2（接入箱变1回20kW~公共或配400kW电网）电室低压母线XGF380-乙1自发用户1回≤400kW,自用/ 配电8kW及以下余量上网箱/线路可单相接入（接入用户1回XGF380-Z-220kW~用户箱变400kW电网）或配电室低压母线光伏发电系统多点接入方案表方案标号接入电压运营模式接入点XGF380-Z-Z1380V/220自发多点接入配电箱/线路、箱变或配电室低压母线（用户）XGF1O-Z-Z1自IOkV用/多点接入用户IokV母线、用户箱变或配电室（用户）XGF380/10-Z-Z110kV∕380V余以380V一点或多点接入配量上网（接入用户电网）电箱/线路、箱变或配电室低压母线（用户），以IOkV一点或多点接入用户IOkV母线、用户箱变或配电室（用户）XGF38O-T-Z1380V/220全额多点接入配电箱/线路、箱变或配电室低压母线（公用）XGF380/10-T-Z1上10kV∕380V网模式（接入公共电网）以380V一点或多点接入配电箱/线路、箱变或配电室低压母线（公用），以IokV一一点或多点接入IokV配电室或箱变开关站变电站IOkV母线、T接IOkV线路（公用）。

中南光电分布式光伏发电接入系统方案合肥供电公司电力经济技术研究所二〇一三年四月审批：审核：编制：1.工程概况合肥中南光电有限公司位于合肥市肥东新城经济开发区和平路7号，总用地面积约70亩。

该公司主要经营范围是太阳能单晶硅棒、硅片、电池片组件、太阳能光伏系统工程、太阳能电池控制等太阳能系列产品的研发、生产、销售和施工服务。

生产厂房于2009年9月建成投产。

该厂区现建设有1座10kV环网柜。

该环网柜采用压气式负荷开关，一进三出，保护采用熔断器保护。

环网柜电源“T”接在110kV店埠变10kV19开关二水厂线公用线路上，安装630kVA、200kVA变压器各一台，电压等级为10/0.4kV。

合肥中南光电有限公司厂区共计2栋厂房和1个办公楼屋顶建筑面积约20000m2。

本工程计划在屋顶安装6120块245w/块太阳能电池组件，设计按每20块组件组成一串，每10或11串接入一个汇流箱，每10个汇流箱接分别入3台直流柜，经3台阳光电源生产的500kW逆变器逆变为交流270V，经1台1000kVA的双分裂变压器及1台500kVA的双绕组变压器升压至10kV，接入厂区本期工程建设的配电房的10kV母线。

总装机容量1500千瓦，采用用户侧并网方式。

计划于2013年10月建成投运。

2.建设必要性太阳能发电是绿色、环保、清洁、可再生能源，有利于节约煤炭资源，符合国家产业政策。

本工程利用厂房屋顶建设光伏发电示范项目，建成后可就近向合肥中南光电有限公司厂区供电，能有效利用资源和保护环境，经济、社会、环境效益显著。

因此，本工程的建设是必要的。

3、接入系统1）电厂定位根据电力平衡，本工程定位为用户侧并网太阳能电站，所发电力在合肥中南光电有限公司厂区内就地消化。

2）主要技术原则(1)本工程接入系统方案应以国家电网公司分布式光伏发电接入系统典型设计、合肥电网现状及规划接线为基础，并与合肥中南光电有限公司厂区内部供电规划相结合。

接入系统方案应保证电网和电厂的安全稳定运行，技术、经济合理，便于调度管理。

合肥中南光电1.5MWp光伏电站并网调试方案批准审核编制1．编制依据：为了使并网整套启动试验工作如期安全顺利进行，特编制此措施。

本措施依据合肥重点光电1.5MWp电站提供的电气设计图纸和《电气装置安装工程电气设备交接试验标准》、《火并网逆变器厂家说明书》、《电业安全规程》及有关规程编制。

2．并网整套启动试验的范围：本次并网整套启动试验的范围是逆变器到系统隔离变系统。

本次并网整套启动试验将带电的一次设备为逆变器交直流系统及其对应的隔离变低压侧等。

本次并网整套启动试验将带电的二次保护设备为逆变器相关的光电系统以及系统相应的机电联锁、信号、控制回路等。

本次将带电的二次装置为逆变器并网用同期装置、隔离变保护装置、电度表屏、二次监控设备。

3．并网整套启动试验前必须具备的条件：3．1 与并网整套启动试验有关的一、二次电气设备的安装工作应全部结束。

3．2 与并网整套启动试验有关的一、二次电气设备的静态调试、试验工作应全部结束，均应符合有关验收标准的要求。

3．3 与并网整套启动试验有关设备的继电保护,已按整定值要求调试整定完毕,并可投入运行。

3．4 与并网整套启动试验有关的各系统控制、保护、音响信号等二次回路均已逐项传动试验完毕，正确可靠，符合要求。

3．5 与并网整套启动试验有关的带电房间应锁门，带电区域应有遮栏，并设警告标志牌。

3．6 与并网整套启动试验有关的带电体周围应无杂物，道路畅通平整，电缆沟及管道沟盖板均应盖好。

3．7 与并网整套启动试验有关的设备编号清楚、着色正确。

3．8 PT回路一、二次熔丝，直流控制回路熔丝需备齐并备有备品。

3．9 所有一次设备的接地线要明显，并应和接地网可靠联接，接地网的接地电阻应合格。

3．6 所有电气一次、二次设备全部通过验收，并有验评表。

3．11 消防设施完善，逆变器室、变压器、10KV开关室等处应有足够的电气灭火器。

3．12 通讯设备应畅通，照明应充足,事故照明试验正常、通风良好。

光伏发电接入系统方案1. 引言光伏发电作为一种可再生能源，具有环境友好、能源可持续等优势，受到越来越多的关注。

光伏发电接入系统是将光伏发电系统与电网进行连接的关键环节，合理的接入系统设计可以提高光伏发电的效率和稳定性。

本文将介绍光伏发电接入系统的方案设计。

2. 光伏发电接入系统的主要组成光伏发电接入系统主要由光伏发电设备、电池储能装置、逆变器、电网连接设备等组成。

2.1 光伏发电设备光伏发电设备主要包括光伏电池板和支架。

光伏电池板是将太阳能辐射转化为直流电能的关键设备，支架用于安装光伏电池板在合适的角度和位置。

2.2 电池储能装置电池储能装置用于存储光伏发电系统所产生的电能。

电池装置可以在光照不足或电网故障时提供电力支持，提高光伏发电系统的可靠性和稳定性。

2.3 逆变器逆变器是将光伏发电系统产生的直流电能转化为交流电能的设备。

逆变器具有多种保护功能，可以提高光伏发电系统的性能和安全性。

2.4 电网连接设备电网连接设备用于将光伏发电系统与电网连接，使得光伏发电系统可以向电网注入电力或从电网获得电力。

电网连接设备包括电网接口保护装置、电表、电网过电压保护装置等。

3. 光伏发电接入系统的方案设计光伏发电接入系统的方案设计需要考虑多个因素，包括技术要求、经济成本、环境因素等。

3.1 技术要求光伏发电接入系统的技术要求主要包括以下几个方面： - 输出电压和电流的稳定性：光伏发电系统的输出电压和电流应在一定范围内保持稳定，以确保电网的安全运行。

- 对电网的影响：光伏发电系统接入电网时，应满足电网对于功率、频率、电压波形等方面的要求，以减少对电网的影响。

- 故障保护：光伏发电接入系统应具有故障保护功能，当光伏发电系统或电网出现故障时，能够自动切断连接，避免事故发生。

3.2 经济成本光伏发电接入系统的方案设计需要考虑经济成本因素。

包括光伏发电设备、电池储能装置、逆变器、电网连接设备的选型和采购成本，以及安装调试、运维、维修等方面的成本。

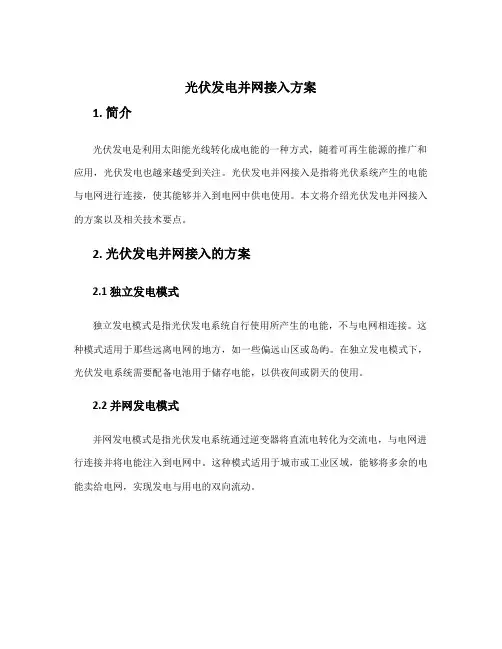

光伏发电并网接入方案1. 简介光伏发电是利用太阳能光线转化成电能的一种方式，随着可再生能源的推广和应用，光伏发电也越来越受到关注。

光伏发电并网接入是指将光伏系统产生的电能与电网进行连接，使其能够并入到电网中供电使用。

本文将介绍光伏发电并网接入的方案以及相关技术要点。

2. 光伏发电并网接入的方案2.1 独立发电模式独立发电模式是指光伏发电系统自行使用所产生的电能，不与电网相连接。

这种模式适用于那些远离电网的地方，如一些偏远山区或岛屿。

在独立发电模式下，光伏发电系统需要配备电池用于储存电能，以供夜间或阴天的使用。

2.2 并网发电模式并网发电模式是指光伏发电系统通过逆变器将直流电转化为交流电，与电网进行连接并将电能注入到电网中。

这种模式适用于城市或工业区域，能够将多余的电能卖给电网，实现发电与用电的双向流动。

3. 光伏发电并网接入的技术要点3.1 逆变器技术逆变器是光伏发电系统中的核心装置，用于将直流电转换为交流电。

逆变器需要具备高效率、高可靠性和充足的功率调节能力。

同时，逆变器还需要满足电网对其质量、稳定性和安全性的要求。

3.2 并网保护技术并网保护技术是指在并网发电模式下，光伏发电系统与电网连接时需要采取的保护措施。

这包括电网电压检测、频率检测、电流检测等，以确保光伏发电系统接入到电网后不会对电网产生不利影响。

3.3 并网接口标准并网接口标准是指光伏发电系统与电网进行连接时需要符合的技术规范。

这些规范包括电压等级、频率、功率因数、无功补偿等要求，以保证光伏发电系统能够与电网正常运行并协调调节。

3.4 电能计量技术光伏发电并网接入后，需要对注入电网的电能进行计量，并按照一定的计费方式进行结算。

电能计量技术就是用于实现光伏发电系统的电能计量和结算的技术手段，它需要具备高精度、高可靠性和防作弊等特点。

4. 光伏发电并网接入的应用光伏发电并网接入在现代能源体系中发挥着重要作用。

它可以减少对传统能源的依赖，实现清洁能源的利用，减少二氧化碳排放，降低环境污染。

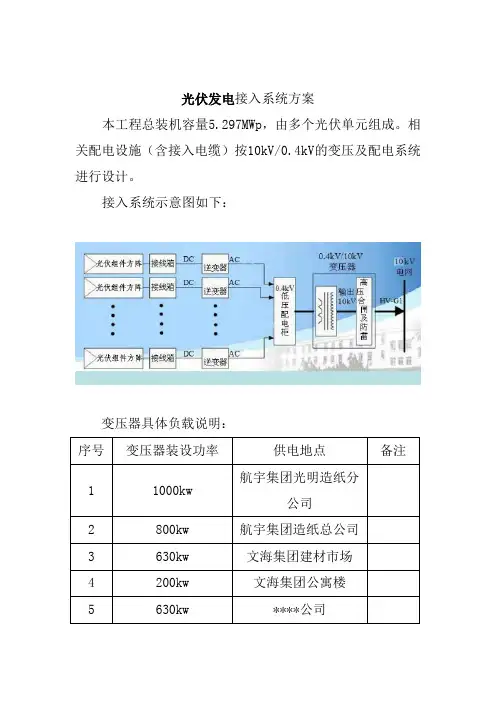

光伏发电接入系统方案本工程总装机容量5.297MWp，由多个光伏单元组成。

相关配电设施（含接入电缆）按10kV/0.4kV的变压及配电系统进行设计。

接入系统示意图如下：变压器具体负载说明：序号变压器装设功率供电地点备注1 1000kw 航宇集团光明造纸分公司2 800kw 航宇集团造纸总公司3 630kw 文海集团建材市场4 200kw 文海集团公寓楼5 630kw ****公司1.1方案分析太阳能光伏发电场并网时在电压偏差、频率、谐波和功率因数方面应满足实用要求并符合标准。

本工程光伏发电场总装机容量占上级变电站主变容量比例较小，经计算光伏发电场并网时对系统侧电压波动影响较小，在标准允许范围以内。

太阳能光伏发电场运行时，选用的逆变器装置产生的谐波电压的总谐波畸变率控制在2.5%以内，远小于GB14549-1993《电能质量、公用电网谐波》规定的5%，当不能满足要求时，在升压站设置滤波装置。

本工程选配的逆变器装置输出功率因数能达到0.99，可以直接升压至20kV电压等级接入系统。

光伏发电场并网运行（仅对三相输出）时，电网公共连接点的三相电压不平衡度不超过GB 15543-1995《电能质量三相电压允许不平衡度》规定的数值，接于公共连接点的每个用户，电压不平衡度允许值一般为1.3%。

1.2系统保护由于太阳能光伏发电容量很小，接入系统电压等级较低，且不提供短路电流，建议仅在系统侧配置相应的保护设备快速切除故障即可，光伏发电场侧不配置线路保护。

本项目通过10kV线路接入就近开闭所，仅在相应的线路上配置微机型电流保护装置（包括过流I、II段等功能）即可，保护设备不列入本工程，将在接入系统工程中予以考虑。

1.3调度自动化为了采集自动化信息，在发电场配置自动化采集终端装置，该系统主要由采集终端和主站系统组成。

自动化信息的采集由采集终端完成，通过硬接线或通讯方式汇总到主站系统中。

主站系统将信息上传至电力公司相关单位。

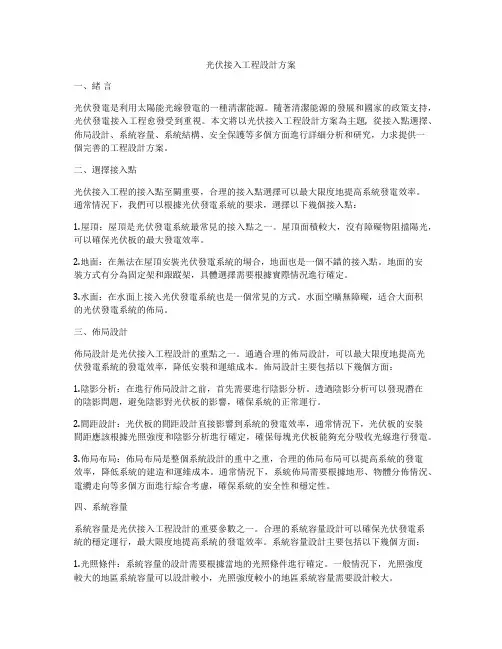

光伏接入工程設計方案一、緒言光伏發電是利用太陽能光線發電的一種清潔能源。

隨著清潔能源的發展和國家的政策支持，光伏發電接入工程愈發受到重視。

本文將以光伏接入工程設計方案為主題, 從接入點選擇、佈局設計、系統容量、系統結構、安全保護等多個方面進行詳細分析和研究，力求提供一個完善的工程設計方案。

二、選擇接入點光伏接入工程的接入點至關重要，合理的接入點選擇可以最大限度地提高系統發電效率。

通常情況下，我們可以根據光伏發電系統的要求，選擇以下幾個接入點：1.屋頂：屋頂是光伏發電系統最常見的接入點之一。

屋頂面積較大，沒有障礙物阻擋陽光，可以確保光伏板的最大發電效率。

2.地面：在無法在屋頂安裝光伏發電系統的場合，地面也是一個不錯的接入點。

地面的安裝方式有分為固定架和跟蹤架，具體選擇需要根據實際情況進行確定。

3.水面：在水面上接入光伏發電系統也是一個常見的方式。

水面空曠無障礙，适合大面积的光伏發電系統的佈局。

三、佈局設計佈局設計是光伏接入工程設計的重點之一。

通過合理的佈局設計，可以最大限度地提高光伏發電系統的發電效率，降低安裝和運維成本。

佈局設計主要包括以下幾個方面：1.陰影分析：在進行佈局設計之前，首先需要進行陰影分析。

透過陰影分析可以發現潛在的陰影問題，避免陰影對光伏板的影響，確保系統的正常運行。

2.間距設計：光伏板的間距設計直接影響到系統的發電效率，通常情況下，光伏板的安裝間距應該根據光照強度和陰影分析進行確定，確保每塊光伏板能夠充分吸收光線進行發電。

3.佈局布局：佈局布局是整個系統設計的重中之重，合理的佈局布局可以提高系統的發電效率，降低系統的建造和運維成本。

通常情況下，系統佈局需要根據地形、物體分佈情況、電纜走向等多個方面進行綜合考慮，確保系統的安全性和穩定性。

四、系統容量系統容量是光伏接入工程設計的重要參數之一。

合理的系統容量設計可以確保光伏發電系統的穩定運行，最大限度地提高系統的發電效率。

系統容量設計主要包括以下幾個方面：1.光照條件：系統容量的設計需要根據當地的光照條件進行確定。

中南光电分布式光伏发电接入系统方案合肥供电公司电力经济技术研究所二〇一三年四月审批：审核：编制：1.工程概况合肥中南光电有限公司位于合肥市肥东新城经济开发区和平路7号，总用地面积约70亩。

该公司主要经营范围是太阳能单晶硅棒、硅片、电池片组件、太阳能光伏系统工程、太阳能电池控制等太阳能系列产品的研发、生产、销售和施工服务。

生产厂房于2009年9月建成投产。

该厂区现建设有1座10kV环网柜。

该环网柜采用压气式负荷开关，一进三出，保护采用熔断器保护。

环网柜电源“T”接在110kV店埠变10kV19开关二水厂线公用线路上，安装630kVA、200kVA变压器各一台，电压等级为10/0.4kV。

合肥中南光电有限公司厂区共计2栋厂房和1个办公楼屋顶建筑面积约20000m2。

本工程计划在屋顶安装6120块245w/块太阳能电池组件，设计按每20块组件组成一串，每10或11串接入一个汇流箱，每10个汇流箱接分别入3台直流柜，经3台阳光电源生产的500kW逆变器逆变为交流270V，经1台1000kVA的双分裂变压器及1台500kVA的双绕组变压器升压至10kV，接入厂区本期工程建设的配电房的10kV母线。

总装机容量1500千瓦，采用用户侧并网方式。

计划于2013年10月建成投运。

2.建设必要性太阳能发电是绿色、环保、清洁、可再生能源，有利于节约煤炭资源，符合国家产业政策。

本工程利用厂房屋顶建设光伏发电示范项目，建成后可就近向合肥中南光电有限公司厂区供电，能有效利用资源和保护环境，经济、社会、环境效益显著。

因此，本工程的建设是必要的。

3、接入系统1）电厂定位根据电力平衡，本工程定位为用户侧并网太阳能电站，所发电力在合肥中南光电有限公司厂区内就地消化。

2）主要技术原则(1)本工程接入系统方案应以国家电网公司分布式光伏发电接入系统典型设计、合肥电网现状及规划接线为基础，并与合肥中南光电有限公司厂区内部供电规划相结合。

接入系统方案应保证电网和电厂的安全稳定运行，技术、经济合理，便于调度管理。

*********有限公司**光伏发电项目接入系统方案云南省电力设计院201*年* 昆明批准：审核：校核：编写：目录1项目概况及设计范围 (1)1.1项目概况 (1)1.2设计范围 (1)2******电网概况 (2)2.1***电网概况 (2)2.1.1***电源现状 (2)2.1.2***用电情况 (2)2.1.3***电网现状 (3)2.2**市电网概况 (4)2.2.1**市电源现状 (4)2.2.2**市用电情况 (4)2.2.3**市电网现状 (4)3负荷预测及电力平衡 (5)3.1***负荷预测及电力平衡 (5)3.1.1***负荷预测 (5)3.1.2***电源规划情况 (5)3.1.3***电力平衡结果 (6)3.2**市负荷预测及电力平衡 (6)3.2.1**市负荷预测 (6)3.2.2**市电源规划情况 (7)3.2.3**市电力平衡结果 (7)4**光伏发电项目在电力系统中的作用 (7)5**光伏发电项目供电范围 (9)6 **光伏发电项目接入系统方案 (9)6.1光伏电站附近电网概况 (9)6.2接入系统方案设想 (10)6.2.1接入系统电压等级及接入点分析 (10)6.2.2接入系统方案 (12)6.2.3方案比较及推荐方案 (15)6.2.4 推荐方案接入系统导线截面选择 (16)7 对电站电气主接线及相关电气设备参数的推荐意见 (17)7.1 接入系统的电压等级及出线回路数 (17)7.2 对电站主接线的建议 (17)7.3 对主要电气设备参数的建议 (17)8 投资估算 (18)9 结论 (18)1项目概况及设计范围1.1项目概况*********有限公司**光伏发电项目位于**市苍岭镇南侧，场址至***城公路里程约12km，距离省会昆明高速公路里程约140公里。

安楚高速公路和G320国道分别从场址的北侧通过，分别距离场址约2km、2.5km，交通十分方便。

本光伏电站的建设规模为6MWp，预计2010年12月建成投运。
