分布式光伏发电设计方案导言：随着社会的进步和环境保护意识的增强，光伏发电作为一种清洁、可再生的能源形式，正越来越受到重视。
分布式光伏发电系统因其灵活性、可扩展性和环保性而备受关注。
本文将介绍一种基于分布式光伏发电的设计方案，旨在提供可行的参考和建议。
一、设计目标1. 提供可靠稳定的电力供应：分布式光伏发电系统应能够满足用户日常电力需求，保证电力供应的可靠性和稳定性。
2. 降低能源消耗和环境污染：分布式光伏发电系统应能够最大限度地利用太阳能资源，减少对传统能源的依赖，降低二氧化碳排放。
3. 实现经济效益：分布式光伏发电系统应具备一定的投资回报能力，以实现经济效益。
二、设计方案1. 太阳能板选择：选择高效率、高稳定性的太阳能板，以提高能量转换效率。
同时考虑太阳能板的质量、品牌信誉和售后服务等因素。
2. 逆变器选择：选用高效的逆变器，以确保将太阳能转换为交流电的效率。
逆变器在设计中应考虑适应不同功率和电压要求的设备，以满足各种电器设备的使用需求。
3. 储能系统设计：为了解决光伏发电系统在夜间或天气不好时无法产生电力的问题，应设计合适的储能系统。
储能系统可以采用电池组、超级电容器或其他储能装置，以实现电力的有效储存和调配。
4. 并网连接设计：将分布式光伏发电系统与电网连接，以实现光伏发电和电网供电的无缝切换。
并网连接应采用可靠、安全的技术方案，确保系统的运行和供电的稳定性。
5. 监控与管理系统：为了保证分布式光伏发电系统的安全运行，应配置相应的监控与管理系统。
监控系统可以实时监测太阳能板和逆变器的运行情况，及时发现和处理异常状况，确保系统的稳定性和可靠性。
三、实施步骤1. 需求评估：根据用户的用电需求和地理环境等因素，评估分布式光伏发电系统的需求和规模。
2. 设计方案制定：根据需求评估结果，制定相应的分布式光伏发电系统设计方案，并考虑系统的成本和经济效益等因素。
3. 设备选择和采购：根据设计方案，选择合适的太阳能板、逆变器、储能设备和监控与管理系统等设备，并进行采购。

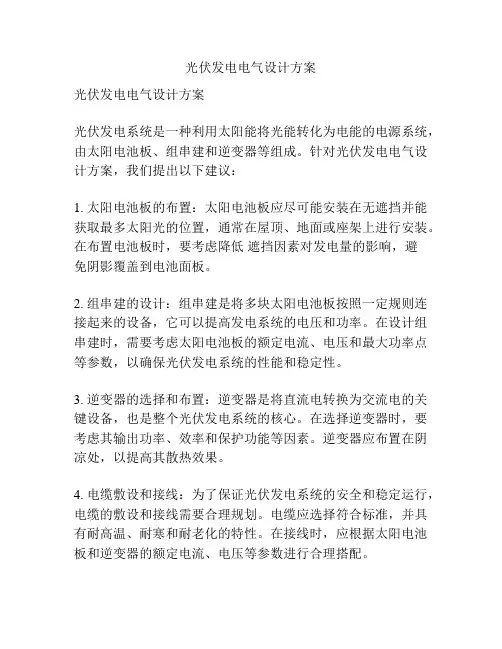

光伏发电电气设计方案光伏发电电气设计方案光伏发电系统是一种利用太阳能将光能转化为电能的电源系统，由太阳电池板、组串建和逆变器等组成。
针对光伏发电电气设计方案，我们提出以下建议：1. 太阳电池板的布置：太阳电池板应尽可能安装在无遮挡并能获取最多太阳光的位置，通常在屋顶、地面或座架上进行安装。
在布置电池板时，要考虑降低遮挡因素对发电量的影响，避免阴影覆盖到电池面板。
2. 组串建的设计：组串建是将多块太阳电池板按照一定规则连接起来的设备，它可以提高发电系统的电压和功率。
在设计组串建时，需要考虑太阳电池板的额定电流、电压和最大功率点等参数，以确保光伏发电系统的性能和稳定性。
3. 逆变器的选择和布置：逆变器是将直流电转换为交流电的关键设备，也是整个光伏发电系统的核心。
在选择逆变器时，要考虑其输出功率、效率和保护功能等因素。
逆变器应布置在阴凉处，以提高其散热效果。
4. 电缆敷设和接线：为了保证光伏发电系统的安全和稳定运行，电缆的敷设和接线需要合理规划。
电缆应选择符合标准，并具有耐高温、耐寒和耐老化的特性。
在接线时，应根据太阳电池板和逆变器的额定电流、电压等参数进行合理搭配。
5. 避雷和接地保护：由于光伏发电系统通常安装在室外，容易受到雷击的影响，因此需要进行有效的避雷和接地保护。
建议安装避雷器和接地装置，以确保系统的安全和可靠运行。
6. 监测和维护系统：为了及时监测光伏发电系统的发电效果和故障状况，可以安装监测设备和远程监控系统。
同时，定期进行系统的维护和检修，清洁太阳电池板表面，检查电缆和接线是否正常等，以保证系统的长期稳定运行。
总结起来，光伏发电电气设计方案需要综合考虑太阳电池板布置、组串建设计、逆变器选择和布置、电缆敷设和接线、避雷和接地保护，以及监测和维护系统等因素。
只有在设计和施工过程中充分考虑这些因素，才能确保光伏发电系统的高效、安全和可靠运行。
光伏发电工程设计方案书一、项目概述1.1 项目名称：XXXX光伏发电工程项目1.2 项目地点：XXXX地区1.3 项目规模：XXXX千瓦（kW）1.4 项目类型：分布式光伏发电系统二、工程目标2.1 设计寿命：25年2.2 系统效率：≥80%2.3 发电量：年发电量≥XXXX千瓦时（kWh）2.4 系统可靠性：系统故障率≤1%三、设计依据3.1 国家及地方光伏发电政策和技术标准3.2 项目所在地气候条件和太阳能资源3.3 项目用地条件及周围环境3.4 设备供应商的技术资料四、系统设计4.1 光伏组件4.1.1 类型：多晶硅太阳能电池组件4.1.2 规格：XXXX瓦（W）4.1.3 数量：XXXX块4.2 支架系统4.2.1 类型：固定式支架4.2.2 材料：铝合金4.2.3 设计寿命：25年4.3 逆变器4.3.1 类型：组串式逆变器4.3.2 规格：XXXX千瓦（kW）4.3.3 数量：XXXX台4.4 电气设备4.4.1 类型：开关设备、保护设备、电缆等4.4.2 设计标准：符合国家及地方电力行业标准4.5 监控系统4.5.1 类型：光伏发电监控系统4.5.2 功能：实时监测系统运行状态、发电量、环境参数等五、工程实施及进度安排5.1 施工准备：主要包括设备采购、施工图纸编制、施工队伍培训等5.2 施工阶段：主要包括基础施工、支架安装、光伏组件安装、电气设备安装、监控系统安装等5.3 验收阶段：主要包括设备调试、系统性能测试、工程验收等5.4 施工周期：预计XX个月六、投资估算6.1 设备购置费用：XXXX万元6.2 施工安装费用：XXXX万元6.3 土地租赁费用：XXXX万元6.4 其它费用：XXXX万元6.5 总投资：XXXX万元七、经济效益分析7.1 发电收益：预计年发电量≥XXXX千瓦时，按照当地电价计算，年收益≥XXXX 万元7.2 节省能源：每年可减少XXXX吨标准煤的消耗，减少XXXX吨二氧化碳排放7.3 投资回收期：预计XX年7.4 经济效益评价：本项目具有良好的经济效益和社会效益八、风险分析及应对措施8.1 政策风险：关注国家及地方光伏政策变化，及时调整项目方案8.2 技术风险：选择成熟可靠的技术和设备，加强技术培训和售后服务8.3 财务风险：合理估算项目投资，优化融资渠道，控制成本支出8.4 施工风险：加强施工现场管理，确保施工安全、质量和服务九、结论本项目采用分布式光伏发电系统，具有良好的经济效益、社会效益和环境效益。

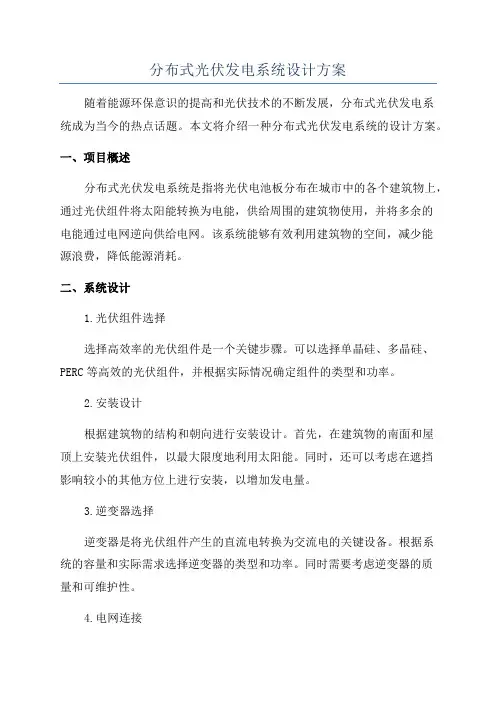

分布式光伏发电系统设计方案随着能源环保意识的提高和光伏技术的不断发展，分布式光伏发电系统成为当今的热点话题。
本文将介绍一种分布式光伏发电系统的设计方案。
一、项目概述分布式光伏发电系统是指将光伏电池板分布在城市中的各个建筑物上，通过光伏组件将太阳能转换为电能，供给周围的建筑物使用，并将多余的电能通过电网逆向供给电网。
该系统能够有效利用建筑物的空间，减少能源浪费，降低能源消耗。
二、系统设计1.光伏组件选择选择高效率的光伏组件是一个关键步骤。
可以选择单晶硅、多晶硅、PERC等高效的光伏组件，并根据实际情况确定组件的类型和功率。
2.安装设计根据建筑物的结构和朝向进行安装设计。
首先，在建筑物的南面和屋顶上安装光伏组件，以最大限度地利用太阳能。
同时，还可以考虑在遮挡影响较小的其他方位上进行安装，以增加发电量。
3.逆变器选择逆变器是将光伏组件产生的直流电转换为交流电的关键设备。
根据系统的容量和实际需求选择逆变器的类型和功率。
同时需要考虑逆变器的质量和可维护性。
4.电网连接将发电系统与电网连接是实现分布式光伏发电的重要一环。
需要选择合适的电网连接设备，并确保系统与电网的安全连接，防止逆变器损坏或电网过载。
5.电能管理系统为了实现对光伏发电系统的监控和管理，需要设计电能管理系统。
该系统可以实时监测光伏发电系统的发电情况、功率输出以及电网连接状况等。
并通过网络传输数据，实现对系统的远程监控和控制。
三、经济效益分析1.发电收益2.节约能源成本通过光伏发电系统自发电，可以减少购买电能的成本，节约能源支出。
3.政府补贴政策根据国家和地方的政策，分布式光伏发电系统可能享受相关的补贴政策，进一步提高项目的经济效益。
四、环境效益分析1.减少二氧化碳排放通过分布式光伏发电系统的建设，可以减少使用传统能源带来的温室气体排放，减少对环境的影响。
2.节约资源3.增加清洁能源比例五、总结通过以上的设计方案，可以实现分布式光伏发电系统的建设，促进可再生能源的利用，减少对传统能源的依赖，同时也提高了电力供给的可靠性和可持续性。
光伏发电设计方案随着能源问题的不断加剧，利用清洁能源已经成为人类面临的重要课题之一。
在众多清洁能源中，太阳能光伏发电作为一项无污染、可再生的清洁能源，具有广阔的应用前景。
本文介绍光伏发电的设计方案。
一、光伏发电原理光伏发电利用光电效应转换光能为电能的技术。
太阳辐射中的光子被光伏电池板上的半导体材料所吸收后，其内部的电子就被激发出来，从而形成电流。
经过电池板的电流通过电子元件逐级转化，达到被发电站接收、处理和输送的标准电压和电流。
光伏发电不需要燃烧能源，不产生二氧化碳等污染物，因此被称为清洁能源。
二、光伏发电的设计方案1.光伏电池板的选取光伏电池板是光伏发电的核心组成部分，它的性能和选取决定了光伏发电的效率。
目前市场上有多种类型的光伏电池板，常见的有单晶硅、多晶硅、薄膜太阳能电池、染料敏化太阳能电池等。
单晶硅电池板具有高效转换率和较长的使用寿命，但价格较高；多晶硅电池板的价格相对便宜，但转换率较低。
薄膜太阳能电池和染料敏化太阳能电池价格较低，但其转换率和使用寿命相对较短。
在选取光伏电池板时，除了考虑价格因素，还需根据具体项目的需求和使用环境来进行选择。
2.倾角和朝向的确定光伏电池板的倾角和朝向也是影响光伏发电效率的重要因素。
一般来说，夏季倾角偏小，冬季倾角偏大。
在北半球，光伏电池板朝向应朝南。
然而，由于实际光照和地理位置的不同，具体的倾角和朝向也需要根据当地的光伏发电资源来进行调整。
3.光伏电池板的防护光伏电池板的长期使用需要防晒、防雨、防风、防盗，也需要注意防止儿童损害。
在施工过程中，应该注意绞盘的使用和悬挂装置的稳固，以免发生意外。
4.并网和储存系统的设计光伏发电需要与电网进行并网，在并网过程中需要严格遵循电力行业的相关标准和规定。
并网后的光伏发电也需要考虑储能和储电的问题，以便在需求高峰时供电。
5.光伏发电系统的监测和维护对于光伏发电系统的监测和维护，一方面可以利用线路上的监测呈现和报警信息，另一方面需要定期检测和维护运行情况，及时排除故障，保证其可靠性和安全性。

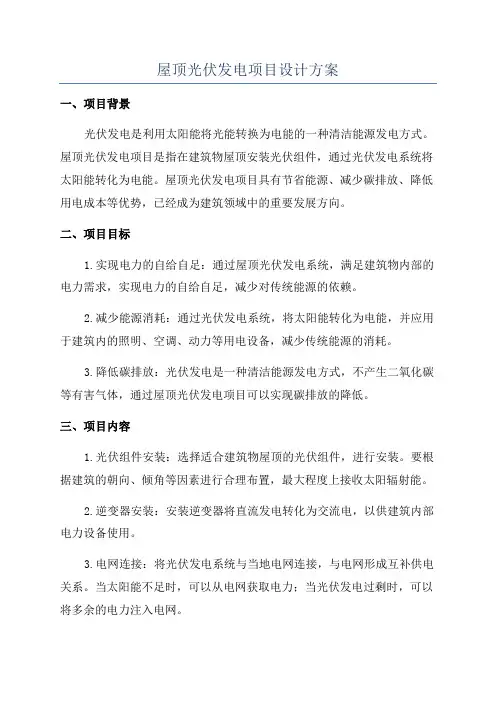

屋顶光伏发电项目设计方案一、项目背景光伏发电是利用太阳能将光能转换为电能的一种清洁能源发电方式。
屋顶光伏发电项目是指在建筑物屋顶安装光伏组件，通过光伏发电系统将太阳能转化为电能。
屋顶光伏发电项目具有节省能源、减少碳排放、降低用电成本等优势，已经成为建筑领域中的重要发展方向。
二、项目目标1.实现电力的自给自足：通过屋顶光伏发电系统，满足建筑物内部的电力需求，实现电力的自给自足，减少对传统能源的依赖。
2.减少能源消耗：通过光伏发电系统，将太阳能转化为电能，并应用于建筑内的照明、空调、动力等用电设备，减少传统能源的消耗。
3.降低碳排放：光伏发电是一种清洁能源发电方式，不产生二氧化碳等有害气体，通过屋顶光伏发电项目可以实现碳排放的降低。
三、项目内容1.光伏组件安装：选择适合建筑物屋顶的光伏组件，进行安装。
要根据建筑的朝向、倾角等因素进行合理布置，最大程度上接收太阳辐射能。
2.逆变器安装：安装逆变器将直流发电转化为交流电，以供建筑内部电力设备使用。
3.电网连接：将光伏发电系统与当地电网连接，与电网形成互补供电关系。
当太阳能不足时，可以从电网获取电力；当光伏发电过剩时，可以将多余的电力注入电网。
4.电力储存系统：建立电力储存系统，将光伏发电系统产生的电能储存起来，以备不时之需。
可以选择储能电池、超级电容等电力储存设备。
5.监控系统：安装光伏发电系统监控系统，对系统的发电量、发电效率、故障状态等进行监控，及时发现并解决问题。
6.安全保护措施：为光伏发电系统设置安全保护措施，防止雷击、过压、过流等故障对系统造成损害。
四、项目优势1.节约能源成本：利用太阳能免费发电，减少对电力公司的依赖，降低用电成本。
2.环保减排：光伏发电是一种清洁能源发电方式，不产生污染物和二氧化碳等有害气体，有助于减少环境污染。
3.增加建筑效益：屋顶光伏发电系统可以为建筑物提供额外收益，通过电网与电力公司的互动，产生电费的补贴和销售收入。
4.投资回收周期短：屋顶光伏发电系统具有可再生能源的特点，投资回收周期一般较短，可以在较短时间内实现回本。

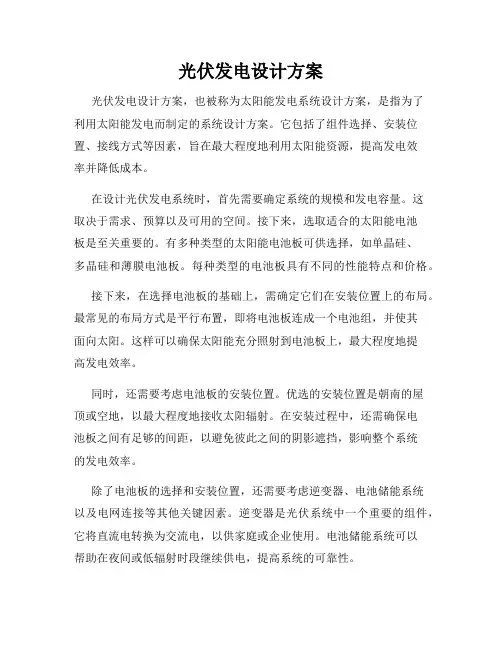

光伏发电设计方案光伏发电设计方案，也被称为太阳能发电系统设计方案，是指为了利用太阳能发电而制定的系统设计方案。
它包括了组件选择、安装位置、接线方式等因素，旨在最大程度地利用太阳能资源，提高发电效率并降低成本。
在设计光伏发电系统时，首先需要确定系统的规模和发电容量。
这取决于需求、预算以及可用的空间。
接下来，选取适合的太阳能电池板是至关重要的。
有多种类型的太阳能电池板可供选择，如单晶硅、多晶硅和薄膜电池板。
每种类型的电池板具有不同的性能特点和价格。
接下来，在选择电池板的基础上，需确定它们在安装位置上的布局。
最常见的布局方式是平行布置，即将电池板连成一个电池组，并使其面向太阳。
这样可以确保太阳能充分照射到电池板上，最大程度地提高发电效率。
同时，还需要考虑电池板的安装位置。
优选的安装位置是朝南的屋顶或空地，以最大程度地接收太阳辐射。
在安装过程中，还需确保电池板之间有足够的间距，以避免彼此之间的阴影遮挡，影响整个系统的发电效率。
除了电池板的选择和安装位置，还需要考虑逆变器、电池储能系统以及电网连接等其他关键因素。
逆变器是光伏系统中一个重要的组件，它将直流电转换为交流电，以供家庭或企业使用。
电池储能系统可以帮助在夜间或低辐射时段继续供电，提高系统的可靠性。
最后，还必须考虑光伏系统的维护和监测。
定期检查和清理太阳能电池板，以确保其表面干净，最大限度地吸收太阳光，是确保系统正常运行的关键。
同时，使用监控系统可以实时监测发电量和系统运行状况，及时发现并解决潜在问题。
总的来说，光伏发电设计方案需要综合考虑多种因素，包括系统规模、电池板的选择和布局、逆变器和电池储能系统的选用，以及系统的维护和监测等。
通过合理的设计，光伏发电系统可以高效利用太阳能资源，为家庭和企业提供可持续、清洁的能源解决方案。

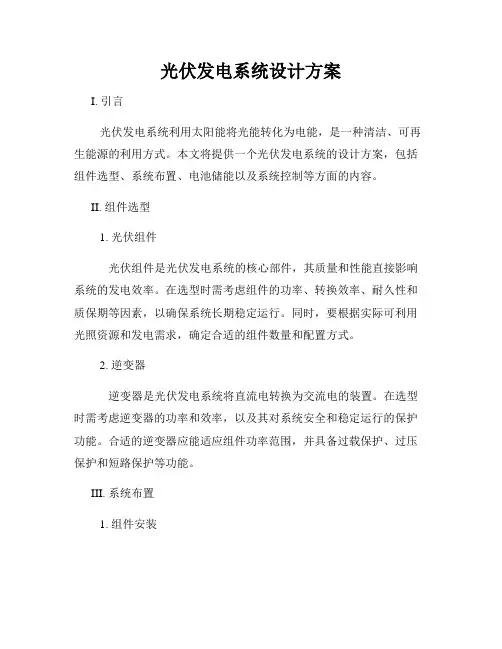

光伏发电系统设计方案I. 引言光伏发电系统利用太阳能将光能转化为电能，是一种清洁、可再生能源的利用方式。
本文将提供一个光伏发电系统的设计方案，包括组件选型、系统布置、电池储能以及系统控制等方面的内容。
II. 组件选型1. 光伏组件光伏组件是光伏发电系统的核心部件，其质量和性能直接影响系统的发电效率。
在选型时需考虑组件的功率、转换效率、耐久性和质保期等因素，以确保系统长期稳定运行。
同时，要根据实际可利用光照资源和发电需求，确定合适的组件数量和配置方式。
2. 逆变器逆变器是光伏发电系统将直流电转换为交流电的装置。
在选型时需考虑逆变器的功率和效率，以及其对系统安全和稳定运行的保护功能。
合适的逆变器应能适应组件功率范围，并具备过载保护、过压保护和短路保护等功能。
III. 系统布置1. 组件安装光伏组件的布置方式应充分利用可用的安装场地，并考虑组件的角度和朝向，以最大程度吸收太阳光。
在实际安装过程中，应注意组件间的间距和阴影问题，确保各组件之间不会互相影响发电效率。
2. 电缆布线电缆布线要合理规划，减少功率损耗和安全隐患。
应根据实际需求选择合适的电缆规格和截面积，以确保电能的传输效率和安全性。
此外，应注意电缆与其他设备的距离和防护措施，以防止损坏和意外事故的发生。
IV. 电池储能系统1. 动力电池在光伏发电系统中引入电池储能可以解决不可控因素和负荷需求不匹配的问题。
对于大型光伏电站，可使用锂离子电池等动力电池进行储能。
电池的容量应根据实际负荷需求和光伏发电效率选择，并配备相应的充电和放电控制系统。
2. 储能控制系统光伏发电系统需要一个储能控制系统来监控和控制电池的充电和放电过程。
储能控制系统应具备多种保护功能，如过充保护、过放保护和温度保护等，以确保电池的安全性和寿命。
V. 系统控制1. 监测与调度系统光伏发电系统应有监测与调度系统，用于实时监测和管理系统的性能和运行状态。
该系统可包括数据采集、数据传输和远程控制等功能，以实现对系统的远程监测和优化调整。

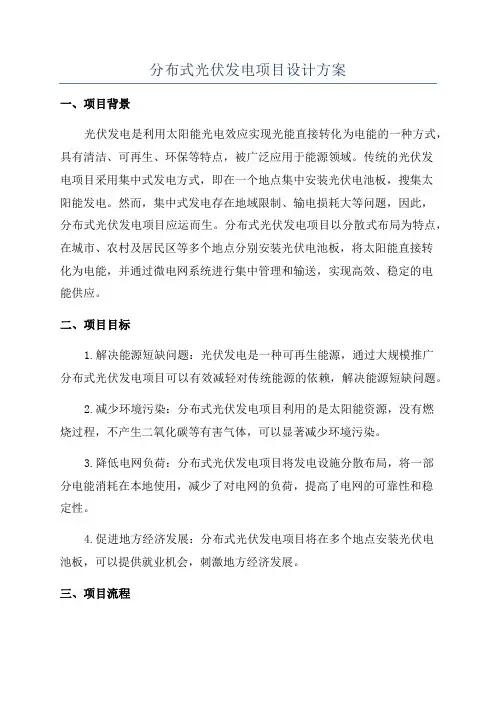

分布式光伏发电项目设计方案一、项目背景光伏发电是利用太阳能光电效应实现光能直接转化为电能的一种方式，具有清洁、可再生、环保等特点，被广泛应用于能源领域。
传统的光伏发电项目采用集中式发电方式，即在一个地点集中安装光伏电池板，搜集太阳能发电。
然而，集中式发电存在地域限制、输电损耗大等问题，因此，分布式光伏发电项目应运而生。
分布式光伏发电项目以分散式布局为特点，在城市、农村及居民区等多个地点分别安装光伏电池板，将太阳能直接转化为电能，并通过微电网系统进行集中管理和输送，实现高效、稳定的电能供应。
二、项目目标1.解决能源短缺问题：光伏发电是一种可再生能源，通过大规模推广分布式光伏发电项目可以有效减轻对传统能源的依赖，解决能源短缺问题。
2.减少环境污染：分布式光伏发电项目利用的是太阳能资源，没有燃烧过程，不产生二氧化碳等有害气体，可以显著减少环境污染。
3.降低电网负荷：分布式光伏发电项目将发电设施分散布局，将一部分电能消耗在本地使用，减少了对电网的负荷，提高了电网的可靠性和稳定性。
4.促进地方经济发展：分布式光伏发电项目将在多个地点安装光伏电池板，可以提供就业机会，刺激地方经济发展。
三、项目流程1.地点选择：根据地方的气候条件、光照强度和土地利用情况等，选择合适的地点进行分布式光伏发电项目的建设。
2.设计光伏电池板布局：根据地点的具体情况，设计分布式安装方案，确定每个地点安装光伏电池板的数量和布局。
3.采购和安装光伏电池板：根据设计方案，采购光伏电池板和光伏发电系统设备，并安装在相应的地点上。
4.建设微电网系统：建设微电网系统，包括太阳能发电、电能储存装置和电网连接等设施，实现分布式光伏发电项目的集中管理和输送。
5.运营和维护：项目建设完成后，进行项目的运营和维护工作，包括发电设备的日常运行监控、故障排除和维修保养等。
6.监测和评估：对项目的发电量、能源效率和环境效益等进行监测和评估，根据评估结果进行优化和改进。
光伏发电项目初步方案设计光伏发电是指利用太阳能将光能转化为电能的一种发电方式。
光伏发电项目是指利用光伏发电技术建设的一套发电系统，其中包括太阳能电池组件、逆变器、电缆等设备。
本文将对光伏发电项目进行初步方案设计。
一、项目背景：随着能源需求的增长和环境保护的要求，利用可再生能源发电已成为发展的趋势。
而太阳能光伏发电作为一种可再生能源发电方式，具有无污染、安全可靠等优点，被广泛应用于全球各地。
二、项目目标：1.建设一套稳定可靠、高效节能的光伏发电系统，满足电力需求。
2.减少对传统化石能源的依赖，降低能源成本。
3.减少温室气体排放，促进环境保护和可持续发展。
三、项目规模：根据电力需求及现有条件，初步确定光伏发电项目规模为100KW。
四、项目布局：1.阳光照射度分析：通过性能考虑，选取具有良好采集效果的地点进行光伏板布置。
2.光伏板安装：选择适合地形、具有良好日照条件的区域进行光伏板安装，以提高光伏电池板能量的利用率。
3.电池板支架：选用抗腐蚀、耐风压强度高的材料制作电池板支架，确保电池板稳固可靠。
4.逆变器安装：逆变器是将光伏模块的直流电转换为交流电的关键设备，应考虑选取符合容量要求、效率高的逆变器进行安装。
5.电缆布线：采用合理的电缆布线方案，降低电能损耗。
6.电网连接：将需要的电能通过电缆与电网连接，实现与电网的交互兑换。
五、项目投资估算：1.光伏电池组件及支架的采购费用；2.逆变器及其他辅助设备的采购费用；3.电缆及其他线路设备的采购费用；4.工程及施工费用；5.运行及维护费用。
六、项目效益：1.可靠发电，提供稳定的电力供应；2.降低能源成本，减轻企业负担；3.减少温室气体排放，促进环境保护；4.可以作为企业形象宣传，提高企业社会责任感。
七、项目风险及对策：1.天气因素：天气不好会影响光伏发电系统的效能，应做好预警并加强系统维护。
2.设备故障：定期对设备进行检修和维护，确保系统的安全运行。
3.政策风险：应密切关注国家政策，及时适应政策变化。
1概述1.1设计依据1.1.2设计范围本工程光伏并网发电系统，一期工程规模10MW，本工程设计范围为（1）新建110KV升压站一座（2）相关电器计算分析，提出有关电器设备参数要求（3）相关系统继电保护、通信及调度自动化设计2.电力系统概述3..1.电气主接线本期工程建设容量为20MWp，本期光伏电站接入110KV系统，光伏电站设110KV、35KV集电线路回，经一台升压变电站接入电站内110KV变电站，SVG容量为10Mvar3.1.3.1 110KV升压站主接线设计本期110KV升压站设计采用1台20MWa/110KV升压变压器，1回110KV出线。
3.1.3.2 光伏方阵接线设计1概述；1.1设计依据；1.1.11遵循的主要设计规范、规程、规定等：；1)《变电所总布置设计技术规程》（DL/T205；2)《35kV-110kV无人值班变电所设计规程；3)《3kV～110kV高压配电装置设计规范》(；4)《35-110KV 变电站设计规范》(GB20；5)《继电保护和安全自动装置技术规范》（GB14；6)《电力装置的继电保护和自动装置设计1 概述1.1设计依据1.1.11遵循的主要设计规范、规程、规定等：1)《变电所总布置设计技术规程》（DL/T2056-1996）；2)《35kV-110kV无人值班变电所设计规程》（DL/T5103-1999）；3)《3kV～110kV高压配电装置设计规范》(GB20060-92)；4)《35-110KV变电站设计规范》(GB20059-92)；5)《继电保护和安全自动装置技术规范》（GB14285-93）；6)《电力装置的继电保护和自动装置设计规范》（GB20062-92）；7)《交流电气装置过电压保护和绝缘配合》；8)《微机线路保护装置通用技术规程》(GB/T15145-94)；9)《电测量仪表装置设计规程》(DJ9-87)；10) 其它相关的国家规程、规范及法律法规。
1.2设计范围本工程光伏并网发电系统，一期工程建设规模20MW,本工程设计范围为（1）新建110kV升压站一座；（2）相关电气计算分析，提出有关电气设备参数要求；（3）相关系统继电保护、通信及调度自动化设计；2.电力系统概述3.1.3 电气主接线本期工程建设容量为20MWp,本期光伏电站接入110kV系统，光伏电站设110kV、35kV电压等级配电装置，本期110kV接入为单母线接线，出线2回， 35 kV为单母线，35kV集电线路6回，经一台升压变电站接入电站内110 kV变电站，SVG容性容量为10Mvar。
3.1.3.1 110kV升压站主接线设计本期110kV升压站设计采用1台20MVA/110kV升压变压器，1回110kV 出线。
3.1.3.2光伏方阵接线设计根据太阳能电池方阵设计，本电站采用一个1000kW方阵与2台200kW并网逆变器组合，全站共计组成20个电池方阵与逆变器组合单元。
拟定电气主接线方案如下：（1）逆变器与35kV升压变压器的组合方式本电站采用2台逆变器与一台35kV升压变压器（36.75/0.27/0.27kV）组合方式。
（2）35kV升压变压器的组合与系统接线为了简化接线，节省回路数，现将35kV升压变压器每10台高压侧并联为1个联合单元，共计组合为5个35kV升压变联合单元，35kV母线采用单母线接线。
3.1.4站用电接线站用电源采用双电源，一路引自升压站附近10kV电网线路，另一路由站内35kV母线经降压变压器降压到400V供电，两路电源互为备用。
本工程升压站经计算设置2台站用变压器，其中1台引自站内35kV 母线，变压器采用SC10-220/35、35±2×2.5%/0.4kV；另1台是引外接电源，由附近10kV线路引接，变压器采用SC10-220/10、220kVA、10±2×2.5%/ 0.4kV，站外引接的10kV电源做为主供电源。
升压站2台站用变压器一台运行另一台热备用，380/220V站用电系统采用单母线接线即可满足要求。
3.1.5 短路电流计算及主要电气设备选择3.1.5.1短路电流计算本升压站各电压等级短路电流水平如下：110kV母线31.5kA，35kV母线31.5kA。
3.1.5.2 主要电气设备选择本项目场地污秽等级为III级，户外电气设备按爬电比距不小于2.5cm / kV选型。
（1）110kV升压变压器型式：三相油浸式双绕组风冷升压变压器额定容量： 20000kVA 额定电压： 1158×1.25%/35kV 额定频率： 20HZ 短路阻抗： 10.5% 调压方式：有载调压联接组标号： Yn，d11 中性点接地方式：直接接地主变中性点接地方式为直接接地，绝缘水平为分级绝缘，每台主变中性点设置一台HY1.5W-72/186避雷器和一台GW13-72.5W，630A型隔离开关。
（2）35kV箱式变压器型式： 35kV额定容量： 1100kVA 额定电压：短路阻抗： Uk=6.5% 调压方式：联接组标号： Y,d11-d11（3）110kV断路器型号： LW30-126 额定电压： 126kV 额定电流： 3120A 额定短路开断电流： 40kA 额定短路关合电流： 80kAP 额定短路耐受电流： 31.5kA 额定峰值耐受电流： 80kAP 额度短路持续时间： 4s（4）110kV避雷器型号： Y10WZ-108/281 额定电压： 108kV 持续运行电压： 84kV 持续放电电流： 10kA 直流1mA参数电压：陡波冲击电流残压（峰值）： 315kV 雷电冲击电流残压（峰值）： 28 1KV 持续冲击电流残压（峰值）： 239kV 箱式变压器（美式） 36.75±2×2.5%/0.27/0.27 无励磁调压≥157KV（5）110kV隔离开关型号： GW4-126W 额定电压： 126kV 额定电流： 2000A 热稳定电流： 40kA/3s 操作机构：电动操作机构（6）35kV铠装型移开式高压开关柜型号: KYN61-40.5 额定电压: 40.5kV 额定电流: 2000A 额定短路开断电流: 31.5kA 额定短路持续时间: 4s 额定峰值耐受电流: 80kA 操作机构：弹簧操作机构 1）35kV断路器额定电压： 40.5kV 额定电流： 2200A 额定短路开断电流： 31.5kA 额定短路关合电流： 80kA 额定短路耐受电流： 31.5kA 额定峰值耐受电流： 125kA 额度短路持续时间： 4s2）电流互感器型号： LZZB8-35A 额定电压： 35kV 出线变比： 1220/5A 0.5/5P30/5 P30/5P30进线变比： 300/5A 0.5/5P305P30（7）无功补偿按全面规划、合理布局、分级补偿、就地平衡的原则，对升压站进行无功补偿，在升压站35kV母线上进行补偿，设置SVG静止型动态无功补偿。
110kV升压站在35kV 母线上装设动态无功补偿装置1套，每套补偿容量暂定为10 000kvar。
，该无功补偿装置能够实现动态的连续调节以控制并网点电压，并满足电网电压调节速度的要求，该装置还设有滤波的功能。
（8）消弧装置考虑光伏电场场区35kV出线为电缆，总长共计约30km，经计算，电缆及电站单相接地电容电流总计为20A，大于规范要求的10A，计算消弧容量合计为2200kVA。
因此35kV母线上设置消弧消谐装置，且具备跟踪补偿能力。
3.1.6 防雷、接地及过电压保护设计3.1.6.1光伏场区过电压保护及接地1）过电压保护110kV 升压变电所的过电压保护和绝缘配合设计根据DL/T 620《交流电气装置的过电压保护和绝缘配合》进行。
直击雷保护：考虑到太阳能电池板安装高度较低，本次太阳能电池方阵内不安装避雷针和避雷线等防直击雷装置，只需将太阳能电池组件支架均与场区接网可靠连接。
2）接地装置根据交流电气装置的接地技术规程 DL/T621-1997 规定，对所有要求接地的部分均应接地。
参考国标《光伏发电站防雷技术要求》和行标《光伏发电站防雷技术规程》征求意见稿设计。
站内设一个总的接地装置，在充分利用各光伏电池方阵基础内的钢管桩作为自然接地体引下，以水平接地体为主，垂直接地体为辅，形成复合接地网，将电池设备支架及太阳能板外边金属框与站内地下接地网可靠相连，接地电阻以满足电池厂家要求为准，且不应大于4欧姆。
3.1.6.2 逆变及升压站过电压保护及接地1）过电压保护直击雷保护：在综合楼屋顶安装避雷带对控制室和通信室进行防直击雷保护，并在升压站四周安装避雷针，作为本升压站直击雷的保护。
配电装置的侵入雷电波保护：根据《交流电气装置的接地》DL/T621-19 97和《交流电气装置的过电压保护和绝缘配合》DL/T620-1997中规定，在升压站110kV出线侧和110kV母线上均设置无间隙金属氧化锌避；进出厂区的埋地电缆必须带金属屏蔽层；汇流箱、直流；2）接地装置；光伏升压站，对保护接地、工作接地和过电压保护接地；3.1.7照明；照明系统电源从厂用电0. 4kV母线引来；综合楼、35kV配电控制室、110kV升压站及主；110kV升压站内主控室和配电室照明分为正常和事；主变压器及110kV升压站场地采用投光灯出线侧和110kV母线上均设置无间隙金属氧化锌避雷器对雷电侵入波和其他过电压进行保护。
进出厂区的埋地电缆必须带金属屏蔽层；汇流箱、直流柜、交流柜等交直流低压系统经绝缘配合逐级加避雷器或其他保护设备；逆变器交直流侧均装有过电压保护装置。
2）接地装置光伏升压站，对保护接地、工作接地和过电压保护接地采用一个总的接地网。
本升压站的接地网为以水平接地体为主，并采用部分垂直接地极组成复合环形封闭式接地网。
水平接地体采用热镀锌扁钢-60×6，敷设深度为冻土层厚度以下，垂直接地极采用DN20，2200mm长的热镀锌管钢。
若接地电阻没有达到要求，可增加接地极或使用降阻剂等措施，直至升压站接地电阻达到要求。
3.1.7照明照明系统电源从厂用电0.4kV母线引来。
照明系统电压为380/220V。
主要部位照明配置如下：综合楼、35kV配电控制室、110kV升压站及主变场地等场所的照明由综合区厂用0.4kV配电段取得，控制位置在低压配电柜上或通过就地开关完成。
110kV升压站内主控室和配电室照明分为正常和事故照明两种方式，正常时由交流供电；当交流电源消失后，事故照明系统经交直流切换装置自动切换至直流供电。
主变压器及110kV升压站场地采用投光灯照明。
在电站主要出入口、建筑物内部通道、楼梯间等处采用自带蓄电池的应急标志灯指示安全疏散通道和方向，应急时间不少于60分钟；所有事故照明灯及应急标志灯均加玻璃或非燃材料制作的保护罩。
