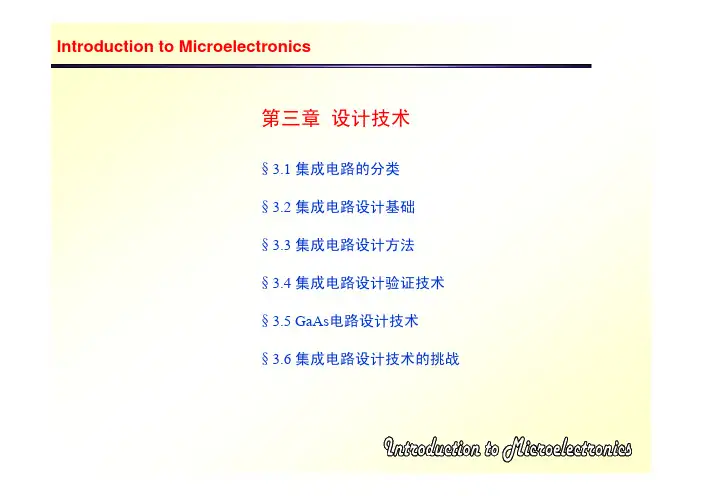

Introduction to Microelectronics第三章设计技术§3.1 集成电路的分类§3.2 集成电路设计基础§3.3 集成电路设计方法33§3.4 集成电路设计验证技术§3.5 GaAs电路设计技术§3.6 集成电路设计技术的挑战36第三章设计技术Æ通过一系列特定的加工工艺,将晶体管、二极管等有源器件,电阻、电容等无源器件,“集成”在一块半导体单晶片(如硅或砷化镓)上,封装在一个外壳内,Æ随着集成电路集成度的不断提高以及工艺技术不断进步,设计方法面临着很大的挑战特别是技术的出现设计技术已经从“电路集成”发展到“系统集执行特定的电路或系统功能,称为集成电路(IC )。
的挑战,特别是SoC 技术的出现,设计技术已经从电路集成发展到系统集成”。
传统的手工绘图、原理图输入等设计方法已经被替代,设计方法学和EDA 工具已经在集成电路设计中发挥着越来越大的作用,以保障设计成本和提高设计效率。
¦1952年5月,英国科学家G. W. Dummer第一次提出了集成电路的设想。
¦1958年德克萨斯仪器公司(TI)的Clair Kilby发明了集成电路,该电路在锗衬底上集成了12个器件,该发明获得了2000年诺贝尔物理学奖。
¦1965年Intel公司的创始人Gorden E. Moore提出了著名的摩尔定律:集成电路的集成度,即芯片上晶体管数目每隔18个月增加一倍或每3年翻两倍。
Æ40多年来,以动态存储器(DRAM)和Intel公司的微处理器为代表的两大类集成电路的规模几乎是准确按照摩尔定律发展。
ÆIC技术成为近50多年来发展最快的技术,以Intel公司的微处理器为例,1971年推出第一代四位微处理器产品4004,集成了2300只晶体管,采用10μm工艺实现,时钟频率为108kHz;2000年推出的Pentium 4微处理器,集成了4200万只晶体管,采用Pentium4微处理器集成了万只晶体管采用0.18 μm工艺,时钟频率为1.5GHz。
微电子学概论复习题及答案(详细版)第一章绪论1.画出集成电路设计与制造的主要流程框架。
2.集成电路分类情况如何?双极型PMOSMOS型单片集成电NMOS路CMOS按结构分类BiMOSBiMOS型BiCMOS厚膜混合集成电路混合集成电路薄膜混合集成电路SSIMSI集成电路LSI按规模分类VLSIULSIGSI组合逻辑电路数字电路时序逻辑电路线性电路按功能分类模拟电路非线性电路数字模拟混合电路按应用领域分类第二章集成电路设计1.层次化、结构化设计概念,集成电路设计域和设计层次分层分级设计和模块化设计.将一个复杂的集成电路系统的设计问题分解为复杂性较低的设计级别,这个级别可以再分解到复杂性更低的设计级别;这样的分解一直继续到使最终的设计级别的复杂性足够低,也就是说,能相当容易地由这一级设计出的单元逐级组织起复杂的系统。
从层次和域表示分层分级设计思想域:行为域:集成电路的功能结构域:集成电路的逻辑和电路组成物理域:集成电路掩膜版的几何特性和物理特性的具体实现层次:系统级、算法级、寄存器传输级(也称RTL级)、逻辑级与电路级2.什么是集成电路设计?根据电路功能和性能的要求,在正确选择系统配置、电路形式、器件结构、工艺方案和设计规则的情况下,尽量减小芯片面积,降低设计成本,缩短设计周期,以保证全局优化,设计出满足要求的集成电路。
3.集成电路设计流程,三个设计步骤系统功能设计逻辑和电路设计版图设计4.模拟电路和数字电路设计各自的特点和流程A.数字电路:RTL级描述逻辑综合(Synopy,Ambit)逻辑网表逻辑模拟与验证,时序分析和优化难以综合的:人工设计后进行原理图输入,再进行逻辑模拟电路实现(包括满足电路性能要求的电路结构和元件参数):调用单元库完成;没有单元库支持:对各单元进行电路设计,通过电路模拟与分析,预测电路的直流、交流、瞬态等特性,之后再根据模拟结果反复修改器件参数,直到获得满意的结果。
由此可形成用户自己的单元库;单元库:一组单元电路的集合;经过优化设计、并通过设计规则检查和反复工艺验证,能正确反映所需的逻辑和电路功能以及性能,适合于工艺制备,可达到最大的成品率。

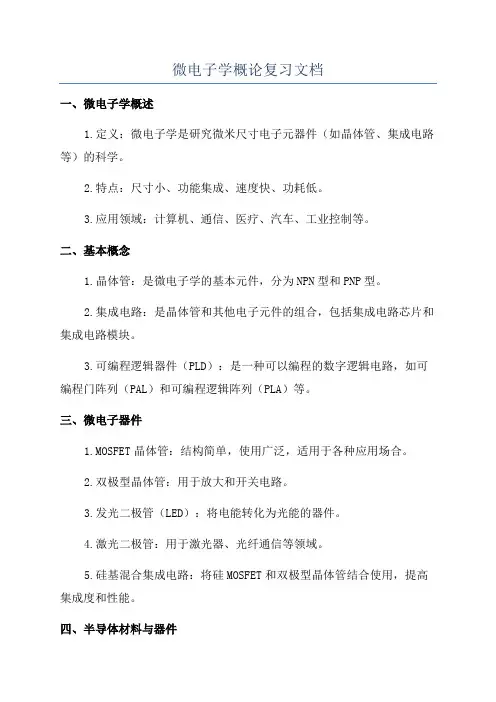

微电子学概论复习文档一、微电子学概述1.定义:微电子学是研究微米尺寸电子元器件(如晶体管、集成电路等)的科学。
2.特点:尺寸小、功能集成、速度快、功耗低。
3.应用领域:计算机、通信、医疗、汽车、工业控制等。
二、基本概念1.晶体管:是微电子学的基本元件,分为NPN型和PNP型。
2.集成电路:是晶体管和其他电子元件的组合,包括集成电路芯片和集成电路模块。
3.可编程逻辑器件(PLD):是一种可以编程的数字逻辑电路,如可编程门阵列(PAL)和可编程逻辑阵列(PLA)等。
三、微电子器件1.MOSFET晶体管:结构简单,使用广泛,适用于各种应用场合。
2.双极型晶体管:用于放大和开关电路。
3.发光二极管(LED):将电能转化为光能的器件。
4.激光二极管:用于激光器、光纤通信等领域。
5.硅基混合集成电路:将硅MOSFET和双极型晶体管结合使用,提高集成度和性能。
四、半导体材料与器件1.硅材料:常用的半导体材料,具有良好的电子和热导性能。
2.砷化镓材料:适用于高频器件,具有较好的导电性能。
3.砷化铝材料:适用于光电子器件,具有良好的光电转换性能。
五、集成电路制造工艺1.可重复制造技术:使用模版制造集成电路。
2.硅工艺:将器件制作在硅基底上。
3.制作流程:薄膜沉积、光刻、蚀刻、扩散等。
六、集成电路设计与布局1.电路设计:根据电路功能和性能要求设计电路。
2.电路布局:将电路元件放置在集成电路芯片上的过程。
3.电路布线:将芯片内的电路元件连接起来的过程。
七、集成电路测试与封装1.电气测试:测试集成电路的功能和性能。
2.封装:将芯片封装在注塑封装或球栅阵列封装中,提供对外连接。
八、微电子器件的未来发展1.器件尺寸的进一步缩小。
2.功耗的进一步减少。
3.通信和计算速度的进一步提高。
4.新材料的应用和新器件的研发。
以上是关于微电子学概论的复习笔记,希望对你的复习有所帮助。
通过对这些知识点的复习,你可以对微电子学的基本原理和应用有一个全面的了解,为进一步深入学习微电子学打下坚实的基础。
第一章 绪论1.画出集成电路设计与制造的主要流程框架。
2.集成电路分类情况如何?答:3.微电子学的特点是什么?答:微电子学:电子学的一门分支学科微电子学以实现电路和系统的集成为目的,故实用性极强。
微电子学中的空间尺度通常是以微米(μm, 1μm =10-6m)和纳米(nm, 1nm = 10-9m)为单位的。
微电子学是信息领域的重要基础学科微电子学是一门综合性很强的边缘学科涉及了固体物理学、量子力学、热力学与统计物理学、材料科学、电子线路、信号处理、计算⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎩⎨⎧⎩⎨⎧⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎧⎩⎨⎧⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎩⎨⎧⎪⎩⎪⎨⎧按应用领域分类数字模拟混合电路非线性电路线性电路模拟电路时序逻辑电路组合逻辑电路数字电路按功能分类GSI ULSI VLSI LSI MSI SSI 按规模分类薄膜混合集成电路厚膜混合集成电路混合集成电路BiCMOS BiMOS 型BiMOS CMOS NMOS PMOS 型MOS 双极型单片集成电路按结构分类集成电路机辅助设计、测试与加工、图论、化学等多个学科微电子学是一门发展极为迅速的学科,高集成度、低功耗、高性能、高可靠性是微电子学发展的方向微电子学的渗透性极强,它可以是与其他学科结合而诞生出一系列新的交叉学科,例如微机电系统(MEMS)、生物芯片等第二章半导体物理和器件物理基础1.什么是半导体?特点、常用半导体材料答:什么是半导体?金属:电导率106~104(W∙cm-1),不含禁带;半导体:电导率104~10-10(W∙cm-1),含禁带;绝缘体:电导率<10-10(W∙cm-1),禁带较宽;半导体的特点:(1)电导率随温度上升而指数上升;(2)杂质的种类和数量决定其电导率;(3)可以实现非均匀掺杂;(4)光辐照、高能电子注入、电场和磁场等影响其电导率;半导体有元素半导体,如:Si、Ge(锗)化合物半导体,如:GaAs(砷化镓)、InP (磷化铟)硅:地球上含量最丰富的元素之一,微电子产业用量最大、也是最重要的半导体材料。

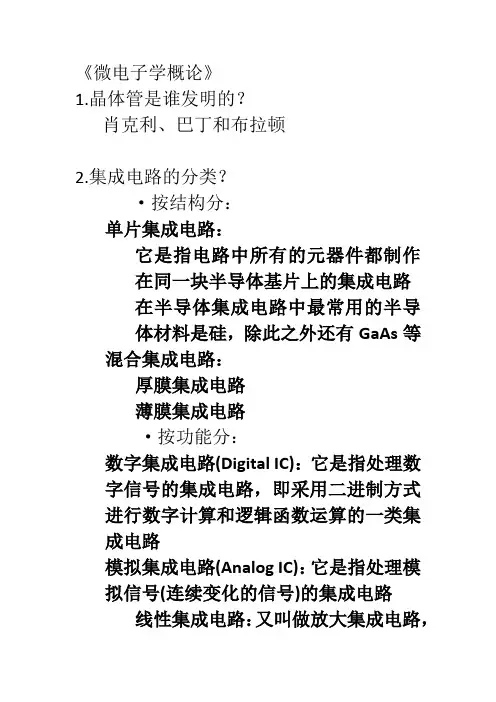

《微电子学概论》1.晶体管是谁发明的?肖克利、巴丁和布拉顿2.集成电路的分类?·按结构分:单片集成电路:它是指电路中所有的元器件都制作在同一块半导体基片上的集成电路在半导体集成电路中最常用的半导体材料是硅,除此之外还有GaAs等混合集成电路:厚膜集成电路薄膜集成电路·按功能分:数字集成电路(Digital IC):它是指处理数字信号的集成电路,即采用二进制方式进行数字计算和逻辑函数运算的一类集成电路模拟集成电路(Analog IC):它是指处理模拟信号(连续变化的信号)的集成电路线性集成电路:又叫做放大集成电路,如运算放大器、电压比较器、跟随器等非线性集成电路:如振荡器、定时器等电路数模混合集成电路(Digital - Analog IC) :例如数模(D/A)转换器和模数(A/D)转换器等 ·⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎩⎨⎧⎩⎨⎧⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎧⎩⎨⎧⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⎩⎨⎧⎪⎩⎪⎨⎧按应用领域分类数字模拟混合电路非线性电路线性电路模拟电路时序逻辑电路组合逻辑电路数字电路按功能分类GSI ULSI VLSI LSI MSI SSI 按规模分类薄膜混合集成电路厚膜混合集成电路混合集成电路BiCMOS BiMOS 型BiMOS CMOS NMOS PMOS 型MOS 双极型单片集成电路按结构分类集成电路3.微电子的特点?↗微电子学以实现电路和系统的集成为目的,故实用性极强。
↗微电子学中的空间尺度通常是以微米(μm, 1μm=10-6m)和纳米(nm, 1nm = 10-9m)为单位的。
↗微电子学是一门综合性很强的边缘学科↗微电子学是一门发展极为迅速的学科,高集成度、低功耗、高性能、高可靠性是微电子学发展的方向↗微电子学的渗透性极强,它可以是与其他学科结合而诞生出一系列新的交叉学科,例如微机电系统(MEMS)、生物芯片等4.什么是半导体集成电路?集成电路就是将电路中的有源元件,无源元件以及他们之间的互连引线等一起制作在半导体的衬底上,形成一块独立的不可分的整体电路。

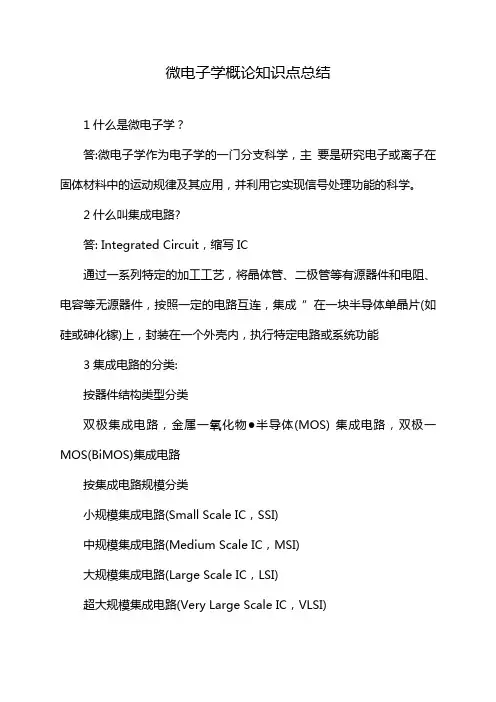

微电子学概论知识点总结1什么是微电子学?答:微电子学作为电子学的一门分支科学,主要是研究电子或离子在固体材料中的运动规律及其应用,并利用它实现信号处理功能的科学。
2什么叫集成电路?答: Integrated Circuit,缩写IC通过一系列特定的加工工艺,将晶体管、二极管等有源器件和电阻、电容等无源器件,按照一定的电路互连,集成”在一块半导体单晶片(如硅或砷化镓)上,封装在一个外壳内,执行特定电路或系统功能3集成电路的分类:按器件结构类型分类双极集成电路,金属一氧化物●半导体(MOS) 集成电路,双极一MOS(BiMOS)集成电路按集成电路规模分类小规模集成电路(Small Scale IC,SSI)中规模集成电路(Medium Scale IC,MSI)大规模集成电路(Large Scale IC,LSI)超大规模集成电路(Very Large Scale IC,VLSI)特大规模集成电路(Ultra Large ScaleIC,ULSI)巨大规模集成电路(Gigantic Scale IC,GSI )按结构形式的分类:单片集成电路,混合集成电路(厚膜集成电路、薄膜集成电路)按电路功能分类:数字集成电路,模拟集成电路,数模混合集成电路4微电子学的特点?答: (1)、微电子学是一门综合性很强的边缘学科涉及了固体物理学、量子力学、热力学与统计物理学、材料科学、电子线路、信号处理、计算机辅助设计、测试与加工、图论、化学等多个学科(2)、微电子学是一门发展极为迅速的学科,高集成度、低功耗、高性能、高可靠性是微电子学发展的方向(3)、微电子学的渗透性极强,它可以是与其他学科结合而诞生出一.系列新的交叉学科,例如微机电系统(MEMS) 、生物芯片等5半导体及其基本特征是什么? .导体:自然界中很容易导电的物质称为导体绝缘体:有的物质几乎不导电,称为绝缘体,半导体:另有一类物质的导电特性处于导体和绝缘体之间,称为半导体固体材料:超导体: 大于106(Lcm)一1导体: 106一104(2cm)一1半导体: 104~10一10( Scm)一1绝缘体:小于10一10(Scm)一1半导体的导电机理不同于其它物质,所以它具有不同于其它物质的特点:(基本特征)1、在纯净的半导体材料中,电导率随温度的上升而指数增加:2、半导体中杂质的种类和数量决定着半导体的电导率,而且在重掺杂情况,温度对电导率的影响较弱:3、在半导体中可以实现非均匀掺杂: .4、光的辐照、高能电子等的注入可以影响半导体的电导率。
《微电子学概论》课程教学大纲课程名称:微电子学基础 / Conspectus of Microelectronics课程代码:020727学时:32 学分:2 讲课学时: 32 上机/实验学时:0 考核方式:考查先修课程:模拟电子技术适用专业:电子信息工程等电类专业开课院系:电子电气工程学院电子信息系教材:张兴黄如刘晓彦主编.微电子学概论(第二版).北京:北京大学出版社,2005年主要参考书:[1] 郝跃主编.微电子学概论.北京:高等教育出版社,2003年[2] 吴德馨主编.现代微电子技术.北京:化学工业出版社,2003年[3] (美)Donald A.Neamen编.半导体器件导论.北京:清华大学出版,2006年一、课程的性质和任务本课程是电子信息工程类专业的一门专业基础课。
该门课程主要介绍了微电子学发展史、半导体器件、制造工艺、集成电路和SOC电路的设计以及计算机辅助设计技术。
该课程为学生进行微电子技术研究和集成电路的开发提供了理论基础。
二、教学内容和基本要求对本课程的学习,要求掌握集成电路的器件、组成、制造工艺及基本设计方法。
教学内容如下:第一章绪论1. 晶体管的发明和集成电路的发展史2. 集成电路的分类3. 微电子学的特点第二章半导体物理和器件物理基础1. 半导体及其基本特性2. 半导体中的载流子3. pn结4. 双极晶体管5. MOS场效应管第三章大规模集成电路基础1. 半导体集成电路概述2. 双极集成电路基础3. MOS集成电路基础第四章集成电路制造工艺1. 双极集成电路工艺流程2. MOS集成电路工艺流程3. 光刻与刻蚀技术4. 氧化5. 扩散与离子注入6. 化学气象淀积7. 接触与互联8. 隔离技术第五章集成电路设计i. 集成电路设计特点与设计信息描述ii. 集成电路的设计流程iii. 集成电路的设计规则和全定制设计方法iv. 专用集成电路的设计方法v. 集中集成电路设计方法的比较vi. 可测性设计技术第六章集成电路设计的EDA系统1. VHDL及模拟2. 综合3. 逻辑模拟4.电路模拟5.时序分析和混合模拟6.版图设计7.器件模拟8.工艺模拟9.计算机辅助测试(CAT)技术第七章系统芯片(SOC)设计1.系统芯片的基本概念和特点2.SOC设计过程第八章光电子器件1.固体中的光吸收和光发射2.半导体发光二极管第九章微机电系统1.基本概念2. 几种重要的MEMS器件3.MEMS加工工艺4.MEMS技术发展的趋势5.纳机电系统第十章纳电子器件1.纳电子器件概述2.碳纳米管和半导体纳米管3.量子电、量子线4.单电子晶体管5.分子结器件6.场效应晶体管7.逻辑器件及其电路第十一章微电子技术发展的规律和趋势1.基本规律2.趋势和展望三、实验(上机、习题课或讨论课)内容和基本要求1. 各章课后均有习题2.关于微电子发展、集成电路设计、光电子、微机电系统及纳电子等方面撰写小论文。
