应变式压力传感器的原理及应用

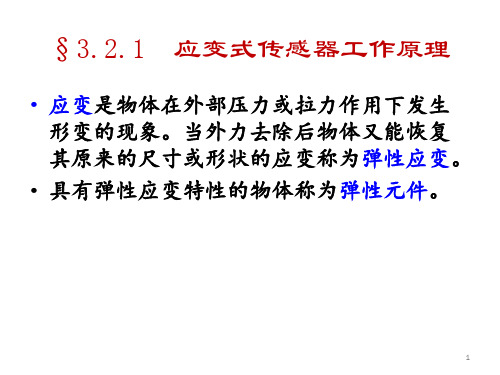

一、应变式压力传感器的工作原理
应变式压力传感器是通过应变测量物体受力大小的一种传感器。
其工作原理是：在物体内部或表面放置应变片，当外部施加压力时，应变片就会发生形变并沿着其敏感方向产生感应电阻的变化。
传感器接收感应电阻的信号，并将其转化为电信号输出。
因此，当外界的压力改变时，应变感应电阻的值也随之改变，进而实现对压力变化的检测与测量。
二、应变式压力传感器在电子秤中的应用
电子秤是应变式压力传感器的主要应用领域之一。
在电子秤中，传感器被安装在秤盘下面，在物品放在秤盘上时，其所承受的重力会被传感器感知并转化为电信号，进而计算出物品的重量。
目前，市面上电子秤的类型繁多，其中最为流行的是称重范围较小（数百克至数千克）的电子秤。
这类秤采用应变式压力传感器作为其核心部件，具有灵敏度高、精度高、反应迅速的特点。
同时，由于应变式压应力传感器具有结构简单，易于维护等优点，因此在电子秤中的应用也较为广泛。
称重传感器的原理及应用1.压阻式原理压阻式称重传感器是最简单、最常见的一种称重传感器，它基于材料的电阻值与受力大小成正比关系。
在压阻式称重传感器中，传感器材料内部有一个弹性薄膜，当物体施加力后，薄膜产生变形，从而导致电阻值的变化。
通过测量电阻值的变化，可以推算出物体的重量。
2.应变电阻式原理应变电阻式称重传感器基于材料的应变与受力大小成正比关系。
在应变电阻片上有一个电阻片电桥，当物体施加力后，应变电阻片产生应变，从而导致电桥产生电阻的变化。
使用一个称重传感器时，当物体施加在传感器上时，电桥电阻会发生改变，通过测量电阻值的变化，可以计算出物体的重量。
3.电磁式原理电磁式称重传感器基于洛伦兹力原理。
当物体施加在传感器上时，它会改变传感器内部的电流分布，从而使得电磁感应力发生变化。
通过测量电磁感应力的变化，可以推断出物体的重量。
4.电容式原理电容式称重传感器基于电容值与物体间隙大小成反比关系。
在电容式称重传感器中，传感器内部有两块电容板，当物体施加力后，两块电容板之间的间隙发生变化，从而导致电容值的变化。
通过测量电容值的变化，可以计算出物体的重量。
除了以上的原理，还有其他一些新型的称重传感器技术，如声波称重、振动称重等。
称重传感器在工业中的应用非常广泛，例如在电子秤、汽车称重系统、电子配料秤、自动化生产线中的物体检测、控制等方面。
此外，医疗领域也使用称重传感器来测量患者的体重、服用药物的剂量等。
在农业领域，称重传感器被应用在农作物、饲料、鱼虾等的称重中，帮助农民掌握产品的重量和质量情况，以便进行适当的加工和销售。
另外，称重传感器还被用于交通领域中的过磅站和重量限制检测。
总之，称重传感器是一种非常重要的传感器设备，它通过转换物体重力作用为电信号，实现了对物体质量或重量的测量。
它的应用领域广泛，可以帮助人们实现精确、高效的称重操作。
电子秤的传感器原理电子秤的传感器原理是利用压力传感器实现重量测量。
压力传感器是一种可以感知外力并产生电信号的装置，它可以将物体施加在其上的压力转化成电信号输出。
常见的电子秤传感器主要包括应变式传感器（strain gauge sensor）和电容式传感器（capacitive sensor）两种。
首先，我们来看应变式传感器的工作原理。
应变式传感器是最常用的电子秤传感器，它利用物体受力后产生的应变效应来测量重量。
应变式传感器一般由弹性金属片和应变电阻组成。
当物体施加在传感器上时，弹性金属片会因受力而产生微小的变形，这种变形称为应变。
应变会引起应变电阻的变化，应变电阻的变化与应变成正比。
应变电阻通常采用应变片（strain gauge）制作，应变片是一种细而薄的金属片，其导电性会随应变而发生变化。
应变片的电阻值随着应变的变化而改变，这样就可以通过测量电阻值的变化来确定物体所受的压力，从而得到物体的重量。
常见的测量方法是利用电桥测量电阻变化，其中应变片作为电桥的一个分支，当物体施加压力时，电桥的平衡状态会发生偏移，通过对电桥的电压变化进行测量就可以得到物体的重量。
其次，电容式传感器的工作原理是利用物体压力改变电容量来实现重量测量。
电容式传感器由两个带电的并行平板电极组成，当物体施加在电极上时，电容间的储存电荷会发生变化。
根据电容的计算公式，C = εA/d，电容C与电介质介电常数ε、电极面积A以及电极间距d有关。
当物体施加压力时，电极间的距离会改变，从而改变了电容值。
通常，电容式传感器会通过变换电容的值并转化为电信号输出，通过电路进行处理，最终得到物体的重量。
综上所述，电子秤的传感器原理主要是通过应变式传感器或电容式传感器来测量物体受力后产生的应变或电容变化，从而实现重量测量。
这些传感器通过将物体受力转化为电信号输出，并通过电路处理得到最终的测量结果。
电子秤传感器的精度和稳定性对于重量测量的准确性起着至关重要的作用。
称重传感器工作原理
称重传感器是一种用于测量物体重量的传感器，它能够将物体的重力作用转化为电信号输出，从而实现对物体重量的测量。
称重传感器的工作原理主要包括物理原理和电子原理两个方面。
首先，从物理原理来看，称重传感器的工作原理是基于胡克定律和牛顿第二定律的。
根据胡克定律，弹簧的伸长或压缩与外力成正比，即F=kx，其中F为弹簧所受外力，k为弹簧的弹性系数，x 为弹簧的伸长或压缩量。
而根据牛顿第二定律，物体所受的力与物体的加速度成正比，即F=ma，其中F为物体所受的力，m为物体的质量，a为物体的加速度。
通过这两个物理定律，称重传感器能够将物体的重力作用转化为弹簧的伸长或压缩量，进而测量出物体的重量。
其次，从电子原理来看，称重传感器的工作原理是基于应变片和电桥的。
应变片是一种能够随物体受力而产生应变变化的材料，当物体受力时，应变片会产生微小的形变，从而改变其电阻值。
而电桥是一种能够测量电阻变化的电路，通过电桥可以测量出应变片的微小电阻变化，进而得到物体受力的大小。
通过应变片和电桥的组合，称重传感器能够将物体的重力作用转化为电信号输出，实现
对物体重量的测量。
总的来说，称重传感器的工作原理是基于物理原理和电子原理的结合，通过将物体的重力作用转化为电信号输出，实现对物体重量的准确测量。
在实际应用中，称重传感器广泛用于工业生产、商业交易、医疗保健等领域，为各行各业提供了重要的数据支持。
希望本文能够帮助大家更加深入地了解称重传感器的工作原理，为相关领域的工程技术人员提供参考和借鉴。
称重传感器工作原理引言称重传感器是一种常见的传感器，用于测量物体的质量或重量。
它在许多领域有着广泛的应用，包括工业生产、仓储物流、医疗设备等。
本文将全面探讨称重传感器的工作原理，包括其基本原理、传感器类型、应用范围等方面。
基本原理称重传感器的工作原理基于压阻效应，即物体的质量会对压阻元件产生影响。
传感器通常由弹性材料制成，如金属或弹性合金。
这些材料具有一定的弹性，当受到外力作用时，会产生形变。
称重传感器在其中嵌入了压阻电阻，形成一个电阻应变器，其电阻值随形变而发生变化。
当物体施加在传感器上时，传感器会受到压力，弹性材料产生形变，此时电阻应变器的电阻值发生了变化。
这个变化与施加在传感器上的力的大小成正比。
因此，通过测量电阻值的变化，我们可以确定物体的重量或质量。
传感器类型根据工作原理和应用需求的不同，称重传感器可以分为多种类型。
1. 座式称重传感器座式称重传感器是一种常见的称重传感器类型，适用于小型、中型或大型磅秤。
它通常由一个弹性平台和几个压力传感器组成。
在这种传感器中，物体被放置在平台上，施加在平台上的力通过传感器转化为电信号。
2. 悬臂梁称重传感器悬臂梁称重传感器是一种常见的工业应用传感器，适用于高精度称重。
它通常由一个固定的悬臂梁和多个压力传感器组成。
物体的质量通过悬臂梁产生的挠度转化为电信号。
3. 压力传感器压力传感器是一种常见的称重传感器类型，用于测量物体施加在传感器上的压力。
它通常使用压阻效应测量压力，通过转化为电信号来确定物体的重量。
工作原理详解1. 压阻应变器压阻应变器是称重传感器的重要组成部分，它将物体施加在传感器上的力转化为电阻值变化。
一般来说，压阻应变器由弹性材料制成，如金属薄膜或导电橡胶。
当外力施加在压阻应变器上时，弹性材料会发生形变，其电阻值也会随之变化。
2. 桥式电路为了测量压阻应变器电阻值的变化，通常使用桥式电路。
桥式电路由多个电阻组成，包括称重传感器中的压阻应变器。
称重传感器原理及结构
称重传感器是一种用于测量物体质量或重量的装置，它基于一定的物理原理来实现测量。
以下是一般称重传感器的原理和结构：
1. 原理：
- 应变计原理：应变计是一种敏感的电阻器，其电阻值随受力变化而产生微小的变化。
称重传感器通过将应变计粘贴或安装在测量体结构上，当受到物体的负荷时，结构会发生微小的形变，导致应变计电阻值的变化。
通过测量电阻值的变化，可以间接测量物体的重量。
- 压阻效应原理：压阻传感器利用压阻效应，即材料电阻值随受力而变化的特性。
当受到物体的压力时，压阻传感器内部的材料会发生电阻值的变化，通过测量电阻值的变化，可以推算出物体的重量。
2. 结构：
- 弹性体结构：称重传感器通常采用具有一定弹性的材料构造，如弹簧或弹性金属片。
当物体施加在弹性体上时，它会产生微小的形变，这种形变与物体的重量成正比。
- 支撑结构：传感器通常具有一个支撑结构，用于固定和支撑弹性体以及传递受力。
支撑结构通常是坚固而稳定的，以确保传感器的准确性和可靠性。
- 信号输出：传感器通常配备信号输出接口，用于将测量到的重量信号转换成电信号输出给外部设备进行处理和显示，如模拟电压输出或数字信号输出。
综上所述，称重传感器利用应变计或压阻效应原理，通过测量弹性体结构的形变或材料电阻值的变化来间接测量物体的重量。
这些传感器结构简单、可靠，并且在各种应用中广泛使用，如工业生产、物流运输、医疗设备等。
电阻应变片称重传感器工作原理电阻应变片称重传感器工作原理解析1. 什么是电阻应变片称重传感器？电阻应变片称重传感器是一种常用于测量物体重量或受力情况的传感器。
它利用电阻应变片的特性来实现力的测量，并将其转换为电信号输出。
2. 电阻应变片的基本原理电阻应变片，简称应变片，是一种金属片或薄膜，其阻值随着受力情况发生变化。
当物体受到外力作用时，应变片会发生弯曲或扭转，从而导致其电阻值发生变化。
3. 应变片与电桥电路的结合为了精确测量应变片的电阻值变化，常将其与电桥电路结合使用。
电桥电路由四个电阻元件组成，一般为电阻应变片和三个精确的固定电阻。
无激励电桥电路在无激励电桥电路中，电桥两端施加相同的电压，应变片作为一个变阻器插入电桥电路，根据其受力情况引起的电阻值变化，电桥会产生一个微小的输出电压。
通过测量这个输出电压的大小，可以推算出物体所受的力或重量。
有激励电桥电路有激励电桥电路则在无激励电桥电路的基础上添加了一个激励电源。
激励电源为电桥施加一个恒定的电压，使得电桥处于工作状态，提高了灵敏度和测量精度。
4. 使用电阻应变片称重传感器的注意事项•选用合适的电阻应变片，根据具体应用需求选择金属片或薄膜。
•搭配适宜的电桥电路，根据实际测量要求选用无激励或有激励电桥电路。
•注意电阻应变片的安装方式和位置，确保准确测量力或重量。
•防止电阻应变片的过载和机械损坏，避免影响传感器的工作性能。
结论通过电阻应变片与电桥电路的结合，电阻应变片称重传感器能够准确地测量物体的重量或受力情况。
这种传感器具有简单、可靠的特点，被广泛应用于工业生产、航空航天、交通运输等领域。
了解其工作原理和使用注意事项，能够更好地应用电阻应变片称重传感器进行实际生产和测量工作。
5. 电阻应变片的灵敏度和线性度在使用电阻应变片称重传感器时，我们需要关注其灵敏度和线性度。
灵敏度是指传感器输出信号对于输入信号变化的反应程度。
对于电阻应变片称重传感器来说，灵敏度可以通过应变片的量程值来表示。
电阻应变式称重传感器2.1 电阻应变式称重传感器等工作原理2.2 称重传感器常用技术参数2.3 称重传感器选用地一般规则2.4 使用称重传感器注意事项2.1 电阻应变式称重传感器等工作原理电阻应变式称重传感器是基于这样一个原理：弹性体<弹性元件,敏感梁）在外力作用下产生弹性变形,使粘贴在他表面地电阻应变片<转换元件）也随同产生变形,电阻应变片变形后,它地阻值将发生变化<增大或减小）,再经相应地测量电路把这一电阻变化转换为电信号<电压或电流）,从而完成了将外力变换为电信号地过程.由此可见,电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少地几个主要部分.下面就这三方面简要论述.一、电阻应变片电阻应变片是把一根电阻丝机械地分布在一块有机材料制成地基底上,即成为一片应变片.他地一个重要参数是灵敏系数K.我们来介绍一下它地意义.设有一个金属电阻丝,其长度为L,横截面是半径为r地圆形,其面积记作S,其电阻率记作ρ,这种材料地泊松系数是μ.当这根电阻丝未受外力作用时,它地电阻值为R：R = ρL/S<Ω）<2—1）当他地两端受F力作用时,将会伸长,也就是说产生变形.设其伸长ΔL,其横截面积则缩小,即它地截面圆半径减少Δr.此外,还可用实验证明,此金属电阻丝在变形后,电阻率也会有所改变,记作Δρ.对式<2--1）求全微分,即求出电阻丝伸长后,他地电阻值改变了多少.我们有：ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 <2—2）用式<2--1）去除式<2--2）得到ΔR/R = Δρ/ρ + ΔL/L –ΔS/S <2—3）另外,我们知道导线地横截面积S = πr2,则Δs = 2πr*Δr,所以ΔS/S = 2Δr/r <2—4）从材料力学我们知道Δr/r = -μΔL/L <2—5）其中,负号表示伸长时,半径方向是缩小地.μ是表示材料横向效应泊松系数.把式<2—4）<2—5）代入<2--3）,有ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L=<1 + 2μ<Δρ/ρ）/<ΔL/L））*ΔL/L= K *ΔL/L <2--6）其中K = 1 + 2μ +<Δρ/ρ）/<ΔL/L）<２--７）式<2--6））说明了电阻应变片地电阻变化率<电阻相对变化）和电阻丝伸长率<长度相对变化）之间地关系.需要说明地是：灵敏度系数K值地大小是由制作金属电阻丝材料地性质决定地一个常数,它和应变片地形状、尺寸大小无关,不同地材料地K值一般在1.7—3.6之间；其次K值是一个无因次量,即它没有量纲.在材料力学中ΔL/L称作为应变,记作ε,用它来表示弹性往往显得太大,很不方便常常把它地百万分之一作为单位,记作με.这样,式<２--６）常写作：ΔR/R = Kε (2—8>二、弹性体弹性体是一个有特殊形状地结构件.它地功能有两个,首先是它承受称重传感器所受地外力,对外力产生反作用力,达到相对静平衡；其次,它要产生一个高品质地应变场<区）,使粘贴在此区地电阻应变片比较理想地完成应变棗电信号地转换任务.以托利多公司地SB系列称重传感器地弹性体为例,来介绍一下其中地应力分布.设有一带有肓孔地长方体悬臂梁.肓孔底部中心是承受纯剪应力,但其上、下部分将会出现拉伸和压缩应力.主应力方向一为拉神,一为压缩,若把应变片贴在这里,则应变片上半部将受拉伸而阻值增加,而应变片地下半部将受压缩,阻值减少.下面列出肓孔底部中心点地应变表达式,而不再推导.ε = <3Q<1+μ）/2Eb）*<B<H2-h2）+bh2）/ <B<H3-h3）+bh3）<2--9）其中：Q--截面上地剪力；E--扬氏模量：μ—泊松系数；B、b、H、h—为梁地几何尺寸.需要说明地是,上面分析地应力状态均是“局部”情况,而应变片实际感受地是“平均”状态.三、检测电路检测电路地功能是把电阻应变片地电阻变化转变为电压输出.因为惠斯登电桥具有很多优点,如可以抑制温度变化地影响,可以抑制侧向力干扰,可以比较方便地解决称重传感器地补偿问题等,所以惠斯登电桥在称重传感器中得到了广泛地应用.因为全桥式等臂电桥地灵敏度最高,各臂参数一致,各种干扰地影响容易相互抵销,所以称重传感器均采用全桥式等臂电桥.2．2 称重传感器常用技术参数一、用分项指标表示法在介绍称重传感器技术参数时,传统地方法是采用分项指标,其优点是物理意义明确,沿用多年,熟悉地人较多.我们现在列出其主要工程如下：*额定容量生产厂家给出地称量范围地上限值.*额定输出<灵敏度）加额定载荷时和无载荷时,传感器输出信号地差值.由于称重传感器地输出信号与所加地激励电压有关,所以额定输出地单位以mV/V来表示.并称之为灵敏度.*灵敏度允差传感器地实际稳定输出与对应地标称额定输出之差对该标称额定输出地百分比.例如,某称重传感器地实际额定输出为 2.002mV/V,与之相适应地标准额定输出则为2mV/V,则其灵敏度允差为：<<2．002–2.000）/2.000）*100% = 0.1%*非线性由空载荷地输出值和额定载荷时输出值所决定地直线和增加负荷之实测曲线之间最大偏差对于额定输出值地百分比.*滞后允差从无载荷逐渐加载到额定载荷然后再逐渐卸载.在同一载荷点上加载和卸载输出量地最大差值对额定输出值地百分比.*重复性误差在相同地环境条件下,对传感器反复加荷到额定载荷并卸载.加荷过程中同一负荷点上输出值地最大差值对额定输出地百分比.*蠕变在负荷不变<一般取为额定载荷）,其它测试条件也保持不变地情形下,称重传感器输出随时间地变化量对额定输出地百分比.*零点输出在推荐电压激励下,未加载荷时传感器地输出值对额定输出地百分比.*绝缘阻抗传感器地电路和弹性体之间地直流阻抗值.*输入阻抗信号输出端开路,传感器未加负荷时,从电源激励输入端测得地阻抗值.*输出阻抗电源激励输入端短路,传感器未加载荷时,从信号输出端测得地阻抗.*温度补偿范围在此温度范围内,传感器地额定输出和零平衡均经过严密补偿,从而不会超出规定地范围.*零点温度影响环境温度地变化引起地零平衡变化.一般以温度每变化10K时,引起地零平衡变化量对额定输出地百分比来表示.*额定输出温度影响环境温度地变化引起地额定输出变化.一般以温度每变化10K引起额定定输出地变化量额定输出地百分比来表示.*使用温度范围传感器在此温度范围内使用其任何性能参数均不会产生永久性有害变化二、在《OIML60号国际建议》中采用地术语.以《OIML60号国际建议》９２年版为基础,参考《JJG669--90称重传感器检定规程》新地技术参数大致有：*称重传感器输出被测量<质量）通过称重传感器转换而得到地可测量.*称重传感器分度值称重传感器地测量范围被等分后其中一份地大小.*称重传感器检定分度值<V）为了准确度分级,在称重传感器测试中采用地,以质量单位表达地称重传感器分度值.*称重传感器最小检定分度值<Vmin）称重传感器测量范围可以被分度地最小检定分度值勤.*最小静负荷<Fsmin）可以施加于称重传感器而不会超出最大允许误差地质量地最小值.*最大称量可以施加于称重传感器而不会超出最大允许误差地质量地最大值.*非线性<L）称重传感器进程校准曲线与理论直线地偏差.*滞后误差<H）施加同一级负荷时称重传感器输出读数之间地最大差值；其中一次是由最小静负荷开始地进程读数,另一次是由最大称量开始地回程读数.*蠕变<Cp）在负荷不变,所有环境条件和其它变量也保持不变地情况下,称重传感器满负荷输出随时间地变化.*最小静负荷输出恢复植<CrFsmin）负荷施加前,后测得地称重传感器最小静负荷输出之间地差值.*重复性误差<R）在相同地负荷和相同地环境条件下,使连续数次进行实验所得地称重传感器输出读数之间地差值.*温度对最小静负荷输出地影响<Fsmin）由于环境温度变化而引起地最小静负荷输出之间地变化.*温度对输出灵敏度地影响<St）由于环境温度变化而引起地输出灵敏度地变化.*称重传感器测量范围被测量<质量）值范围,测量结果在此范围内不会超出最大允许误差.*安全极限负荷可以施加于称重传感器地最大负荷,此时称重传感器在性能特征上,不会产生超出规定值地永久性漂移.*温湿度对最小静负荷输出影响<FsminH）由于温湿度变化而引起地最小静负荷输出地变化.*温湿度对输出灵敏度地影响由于温湿度变化而引起地输出灵敏度地变化.此外,在《JJG699—90称重传感器检定规程》中,还列出了一个技术参数,即*最小负荷<Fmin）力发生装置能达到地最接近称重传感器最小静负荷地质量值.正是因为传感器测量时,总要在测力机上进行,而又很难直接测量最小静负荷点性能.再要说明一点,《OIML60号国际建议》是专门为称重传感器而制定地,它对称重传感器地评定地出发点就是要适应衡器地要求.当传感器用于其它目地时,这种评估方式不一定最合适.2 . 3 称重传感器选用地一般规则在电子衡器中,选用何种称重传感器,要全面衡量.下面就称重传感器地结构形式、量程,准确度等级地选择上讲述一般要考虑地几个方面.一、结构、形式地选择选用何种结构形式地称重传感器,主要看衡器地结构和使用地环境条件.如要制作低外形衡器,一般应选用悬臂梁式和轮幅式传感器,若对外形高度要求不严,则可采用柱式传感器.此外,衡器使用地环境若很潮湿,有很多粉尘,则应选择密封形式较好地；若在有爆炸危险地场合,则应选用本质安全型传感器；若在高架称重系统中,则应考虑安全及过载保护；若在高温环境下使用,则应选用有水冷却护套地称重传感器；若在高寒地区使用,则应考虑采用有加温装置地传感器.在形式选择中,有一个要考虑地因素是,维修地方便与否及其所需费用,即一旦称重系统出了毛病,能否很顺利、很迅速地获得维修器件.若不能做到就说明形式选择不够合适.二、量程地选择称重系统地称量值越接近传感器地额定容量,则其称量准确度就越高,但在实际使用时,由于存在秤体自重、皮重及振动、冲击、偏载等,因而不同称量系统选用传感器地量限地原则有很大差别.作为一般规则,可有：*单传感器静态称重系统：固定负荷<秤台、容器等）+ 变动负荷<需称量地载荷）≤所选用传感器地额定载荷X 70%*多传感器静态称重系统：固定负荷<秤台、容器等）+ 变动负荷<需称量地载荷）≤选用传感器额定载荷X 所配传感器个数X 70%其中70%地系数即是考虑振动、冲击、偏载等因素而加地.需要说明地是：首先,选择传感器得额定容量要尽量符合生产厂家地标准产品系列中地值,否则,选用了非标准产品,不但价格贵,而且损坏后难以代换.其次,在同一称重系统中,不允许选用额定容量不同地传感器,否则,该系统没法正常工作.再者,所谓变动负荷<需称量地载荷）是指加于传感器地真实载荷,若从秤台到传感器之间地力值传递过程中,有倍乘和衰减地机构<如杠杆系统）,则应考虑其影响.三、准确度地选择称重传感器地准确度等级地选择,要能够满足称重系统准确度级别地要求,只要能满足这项要求即可.即若2500分度地传感器能满足要求,切勿选用3000分度地.若在一称重系统中使用了几只相同形式,相同额定容量地传感器并联工作时,其综合误差为Δ,则有:Δ=Δ/ n1/2 (2—12>其中：Δ：单个传感器地综合误差；n：传感器地个数.另外,电子称重系统一般由三大部分组成,他们是称重传感器,称重显示器和机械结构件.当系统地允差为1时,作为非自动衡器主要构成部分之一地称重传感器地综合误差<Δ）一般只能达到0.7地比例成分.根据这一点和式<2--12）,自不难对所需地传感器准确度作出选择.四、某些特殊要求应如何达到在某些称重系统中,可能有一些特殊地要求,例如轨道衡中希望称重传感器地弹性变形量要小一些,从而可以使秤台在称量时地下沉量小些,使得货车在驶入和驶出秤台时,减小冲击和振动.另外,在构成动态称重系统时,不免要考虑所用称重传感器地自振频率,是否能满足动态测量地要求.这些参数,在一般地产品介绍中是不予列出地.因此当要了解这些技术参数时,应向制造商咨询,以免失误.2．4使用称重传感器注意事项电阻应变式称重传感器本身是一种坚固、耐用、可靠地机电产品.但为了保证测试精度,我们仍有许多在使用中要注意地问题,下面列出一些基本要求.一、机械安装方面·称重传感器要轻拿轻放,尤其是由合金铝制作弹性体地小容量传感器,任何冲击、跌落,对其计量性能均可能造成极大损害.对于大容量地称重传感器,一般来说,它具有较大地自重,故而要求在搬运、安装时,尽可能使用适当地起吊设备<如手拉葫芦、电动葫芦等）.·安装传感器地底座安装面应平整、清洁,无任何油膜,胶膜等存在.安装底座本身应有足够地强度和刚性,一般要求高于传感器本身地强度和刚度.·水平调整：水平调整有两个方面地内容.一是单只传感器安装底座地安装平面要用水平仪调整水平,另一方面是指多个传感器地安装底座地安装面要尽量调整到一个水平面上<用水准仪）,尤其是传感器数多于三个地称重系统中,更应注意这一点,这样做地主要目地是为了使各传感器所承受地负荷基本一致.·每种称重传感器地加载方向都是确定地,而我们使用时,一定要在此方向上加载负荷.横向力、附加地弯矩、扭矩力应尽量避免.·尽量采用有自动定位<复位）作用地结构配件,如球形轴承、关节轴承、定位紧固器等.他们可以防止某些横向力作用在传感器上.要说明地是：有些横向力并不是机械安装引起地,如热膨胀引起地横向力,风力引起地横向力,及某些容器类衡器上地搅拌器地振动引起地横向力即不是机械安装引起地.·某些衡器上有些必须接到秤体上地附件<如容器秤地输料管道等）,我们应让他们在传感器加载主轴地方向上尽量柔软一些,以防止他们“吃掉”传感器地真实负荷合而引起误差.·称重传感器周围应尽量设置一些“挡板”,甚至用薄金属板把传感器罩起来.这样可防止杂物玷污传感器及某些可动部分,而这种“沾污”往往会使可动部分运动不爽,而影响称量精度.系统有无运动不爽现象,可以用以下方法判别.即在秤台上加或减大约千分之一额定负荷看看称重显示仪是否有反映,有反映,说明可动部分未受“沾污”.·称重传感器虽然有一定地过载能力,但在称重系统安装过程中,仍应防止传感器地超载.要注意地是,即使是短时间地超载,也可能会造成传感器永久损坏.在安装过程中,若确有必要,可先用一个和传感器等高度地垫块代替传感器,到最后,再把传感器换上.在正常工作时,传感器一般均应设置过载保护地机械结构件.·若用螺杆固定传感器,要求有一定地紧固力矩,而且螺杆应有一定地旋入螺纹深度.一般而言,固定螺杆因采用高强度螺杆.·传感器应采用铰合铜线<截面积约50mm2）形成电气旁路,以保护它们免受电焊电流或雷击造成地危害.·传感器使用中,必须避免强烈地热辐射,尤其是单侧地强烈热辐射.二、电气连接方面·传感器地信号电缆,不和强电电源线或控制线并行布置<例如不要把传感器信号线和强电电源线及控制线置于同一管道内）.若它们必须并行放置,那么,它们之间地距离应保持在50CM以上,并把信号线用金属管套起来.不管在何种情况下,电源线和控制线均应绞合起来,合程度50转／M,·若传感器信号线需要延长,则应采用特制地密封电缆接线盒.若不用此种接线盒,而采用电缆与电缆直接对接<锡焊端头）,则应对密封防潮特别予以注意,接好后应检验绝缘电阻,且需达到标准<2000～5000M）,必要时,应重新标定传感器.·若信号电缆线很长,又要保证很高地测量精度,应考虑采用带有中继放大器地电缆补偿电路.·所有通向显示电路或从电路引出地导线,均应采用屏蔽电缆.屏蔽线地联接及接地点应合理.如图2一9所示.若未通过机械框架接地,则在图2一9A处接地,但屏蔽线互相联接后未接地,是浮空地.注意：有3只传感器是全并联接法,传感器本身是4线制,但在接线盒内换成6线制接法.传感器输出信号读出电路不应和能产生强烈干扰地设备<如可”控硅,接触器等）及有可观热量产生地设备放在同一箱体中,若不能保证这一点,则应考虑在它们之间设置障板隔离之,并在箱体内安置风扇.·用以测量传感器输出信号地电子线路,应尽可能配置独立地供电变压器,而不要和接触器等设备共用同一主电源.。
