CASS地形图数据预处理标准

1：:500地形图入库数据整理流程本文针对1:500地形图建立数据库前数据整理工作流程进行介绍。

按照《京维基础地形图内业整理技术细则》的要求，经拼图分幅、数据处理、属性录入、数据汇总、数据核查、拓扑检查、数据入库等工序，对1:500数字化地形图数据进行整理。

详细流程图如下：一、准备工作1、培训主要是使员工对入库标准规范、cass处理流程、需要避免的问题等有具体的认知，达到数据能统一指标、统一流程、统一结果的目的。

2、上机实操主要是测试培训的效果，以便为按实操能力对人员进行任务的分配做参考。

二、数据预处理1、资料准备收集项目有关的地形图的所有版本，以最新版作为标准，对每一分块进行简单预处理（伪结点删除，重复实体删除），并对每一分块的图层按规范整理，图层标准命名如下表：2、数据预处理根据项目区域图对收集的地形图进行无缝拼接，构成一个整体，按照规范对其进行分幅。

3、任务分配、时间安排以图幅分单位，进行分配任务；根据任务量，并指定一个可实现的时间。

三、数据处理以图幅为单位，按以下步骤进行地形图数据整理（按照面、点、线进行综合整理）1、要素构面（JMD, SXM, ZBM）一个图层中有点线面三种元素，所以在执行这一步时，首先需将面独立分离成层。

其中只需要对JMD执行这一步骤即可。

构面的方式有以下几种：(1)可应用CASS软件的构面功能，即手动跟踪构面：将断断续续的复合线连接起来构成一个面。

例如：花坛、道路边线、房屋边线等等断开的线，可以通过手动构面，把它们围成的面域构造出来；即搜索封闭房屋：自动搜索某一图层上复合线围成的面域，并把它自动生成房屋面。

(2)原有轨迹复制编辑闭合(3)重新绘制(4)以上三种方法相互结合构面后需要自检：通过运行“面状地物封闭检查”功能实现。

面状地物封闭检查是面状地物入库前所必须进行的步骤。

在此功能下定义“首尾点间限差”，程序自动将没有闭合的面状地物将其首尾强行闭合，当首尾点的距离大于限差，则用新线将首尾点直接相连，否则尾点将并到首点，以达到入库的要求。

CASS地形图的编辑与整饰在大比例尺数字测图的过程中，由于实际地形、地物的复杂性，漏测、错测是难以避免的，这时必须要有一套功能强大的图形编辑系统，对所测地图进行屏幕显示和人机交互图形编辑，在保证精度情况下消除相互矛盾的地形、地物，对于漏测或错测的部分，及时进行外业补测或重测。

另外，对于地图上的许多文字注记说明，如：道路、河流、街道等也是很重要的。

图形编辑的另一重要用途是对大比例尺数字化地图的更新，可以借助人机交互图形编辑，根据实测坐标和实地变化情况，随时对地图的地形、地物进行增加或删除、修改等，以保证地图具有很好的现势性。

对于图形的编辑，CASS 2008提供“编辑”和“地物编辑”两种下拉菜单。

其中，“编辑”是由AutoCAD提供的编辑功能：图元编辑、删除、断开、延伸、修剪、移动、旋转、比例缩放、复制、偏移拷贝等，“地物编辑”是由南方CASS 系统提供的对地物编辑功能：线型换向、植被填充、土质填充、批量删剪、批量缩放、窗口内的图形存盘、多边形内图形存盘等。

下面举例说明。

3.4.1图形重构通过右侧屏幕菜单绘出一个围墙、一块菜地、一条电力线、一个自然斜坡，如图3-47。

屏幕菜单的使用参见《参考手册》第一章。

图3-47 作出几种地物CASS4.0以来都设计了骨架线的概念，复杂地物的主线一般都是有独立编码的骨架线。

用鼠标左键点取骨架线，再点取显示蓝色方框的结点使其变红，移动到其它位置，或者将骨架线移动位置，效果如图3-48。

图3-48 改变原图骨架线将鼠标移至“地物编辑”菜单项，按左键，选择“图形重构”功能（也可选择左侧工具条的“图形重构”按钮），命令区提示：选择需重构的实体:<重构所有实体>回车表示对所有实体进行重构功能。

此时，原图转化为图3-49。

图3-49 对改变骨架线的实体进行图形重构3.4.2改变比例尺将鼠标移至“文件”菜单项，按左键，选择“打开已有图形”功能，在弹出的窗口中输入“C:\CASS2008\DEMO\STUDY.DWG”，将鼠标移至“打开”按钮，按左键，屏幕上将显示例图STUDY.DWG，如图3-50。

5.1 数字地形图编辑概述
5.1 数字地形图编辑概述
5.1.2 地形图编辑成图方法概述 测量数据录入计算机后，即要运用CASS9.0的各种图形编辑方法，将 离散的定位点编辑成数字形式的地形图。地形图编辑大体上有
两种方法，人机交互编辑成图和计算机自动成图。
5.2 测量数据的录入
将全站仪数据传送到计算机，操作步骤如下：
可得到CASS 9.0的标准坐标数据文件（扩展名为DAT），这个文件
可直接在CASS 9.0中展点，也可以用来生成等高线，计算土方量 等。
测图精灵外业结束后，可将SPD文件复制到PC机上，利用CASS
9.0进行图形重构即可。
5.4 图形编辑处理基本方法
5.4.2 地物编辑
此菜单中的内容是CASS 9.0专设的地形、地物绘图工具，主 要对地物进行加工编辑。
5.4 图形编辑处理基本方法
5.4.4 图层管理
5.4 图形编辑处理基本方法
5.4.5 图形的插入、拼接 图形实际上可以看成是一组实体的集合，这些实体组成块并取唯一 的文件名存盘后，这组实体便可以作为一个整体被引用。块所包含的实
体可以位于不同的层，每层的实体可以包含自己的颜色和线型等属性信
息。AutoCAD中的图块插入功能可以将存在磁盘上的图形插入正在建立的 图形之中。
5.2 测量数据的录入
5.3 CASS 9.0编辑成图方式
5.3.1 “无码法”工作方式
5.3.1.1 定显示区 5.3.1.2 设定定点方式
5.3.1.3 地形图绘制
“无码法”绘制地形图的基本原理和手工绘图相同，所不同的是以 计算机屏幕代替了绘图板；以计算机绘图工具代替了画笔。具体的
步骤如下：
1. 定显示区

1:1000地形图数据预处理标准一、基础地形数据在入库之前需要满足如下要求：1.所有地物需要赋予符合南方标准的编码；2.图幅在处理时，原则上都不允许对图面地物进行更改，同时遵循所见即所得原则。

如遇到特殊情况：地物线形与编码不一致，无法判断的、接边处由于测量时间不一致无法接边的、图面信息不完整，地物缺失等这些情况，需与客户沟通交流一致后方可进行更改。

3.对于标准分幅的地形图数据，每幅图都需要有：a)内图廓，内图廓应该为四个点的封闭矩形，编码为121110，所在图层为TK层，颜色随层白色；b)接图表参照总结合表，将接图表注记不完整的补充完整，不一致的，修改一致。

4.等高线需要有高程值（整数值），且等高距为1米，每5条中有一条为计曲线（高程值能被5整除者），其余为首曲线。

等高线不能与坎子、房屋、围墙、道路等地物相交（当等高线穿过坟地、范围线、打谷场、球场范围线、单线沟渠、小路等，可以不做处理）；当等高线起始于坎背时，尽量保持等高线搭上坎背；当等高线起始于坎毛时，尽量使等高线与坎子间隔坎毛长度的距离。

5.高程点需要有Z值，其中Height属性需要与Z值保持一致。

6.若当前高程点和周边高程点的值相差较大时，需判断是否合理。

7.所有超出或未搭上内图廓的地物都需要剪切或延长，尽量保持内图廓与周边的地物呈相切状态。

8.注记超出内图廓，注记点落在图廓内的，将其拖进内图廓；注记点落在图廓外的，将其删除，并将其周边对应的幅图填充上。

9.线连续，例如围墙、坎子、等高线、道路、水系等线状地物尽量不要间断（合并相连线）；且线类型尽量用多段线，避免使用二维多段线、拟合线等。

可通过重量线转轻量线，转换成多段线，无法转换的线型，可通过重绘再转。

10.所有地名注记需要组合，并赋予相应等级编码，字体大小可通过文字大小整饰功能重新调整。

11.在城区，所有输电线、配电线、通信线等电杆之间不需要生成连接线，即只需要骨架线、电杆和箭头；郊区试情况而定，当地物较多时也不需要连接线，反之，则可生成；电杆落在房屋内的，需要删除。

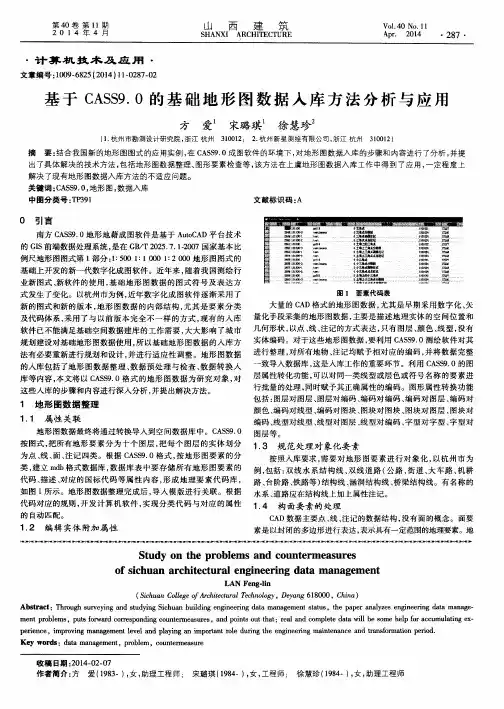

第４ ０卷 第 １ １ 期 ２ ０ １ ４ 年 ４ 月
山 西 建 筑
Ｓ ＨＡＮＸＩ ＡＲＣＨＩ ＴＥＣＴＵＲＥ
Ｖｏ １ ． ４ ０ Ｎｏ ． １ １
Ａｐ ｒ ． ２ ０１ ４
・２８ ７．
・
计 算 机 技 术 及 应 用
・
文章编 号： １ ０ ０ ９ － ６ ８ ２ ５ （ ２ ０ １ ４ ） １ １ － ０ ２ ８ ７ － ０ ２
要利用 Ｃ Ａ Ｓ Ｓ ９ ． ０测 绘软件对其 规划 建设对基础地形 图数 据使 用 ， 所 以基础地 形 图数 据 的入 库方 实体编码 。对于这些地形 图数据 ， 对所有 地物 、 注记均赋 予相对应 的编码 ， 并将数 据完 整 法有 必要重新进行规划 和设计 ， 并 进行适应性 调整 。地形 图数据 进行整理 ， 的入 库包括 了地形 图数据 整理 、 数据 预处 理与 检查 、 数据 转 换入
出了具体解决 的技术方 法 ， 包括地形 图数 据整理、 图形要素检 查等 ， 该方法在上虞地形 图数据入 库工作 中得到 了应用 ， 一 定程度上 解决 了现有地形 图数据入库 方法的不适应 问题 。
关 键词 ： Ｃ Ａ Ｓ Ｓ ９ ． ０ ， 地形 图 ， 数据入库 中图分类号 ： Ｔ Ｐ ０的 基 础 地 形 图 数 据 入 库 方 法 分 析 与 应 用
方
摘
爱 宋璐 琪 徐 慧珍
３ １ ０ ０ １ ２； ２ ． 杭州新星测绘有限公司 ， 浙江 杭 州 ３ １ ０ ０ １ ２）
（ １ ． 杭州市勘测设计研究院 ， 浙江 杭 州
要： 结合 我国新的地形 图图式 的应 用实例 ， 在Ｃ Ａ Ｓ Ｓ ９ ． ０成 图软件 的环境 下 ， 对地形 图数 据入 库的步骤和内容进行 了分析 ， 并提

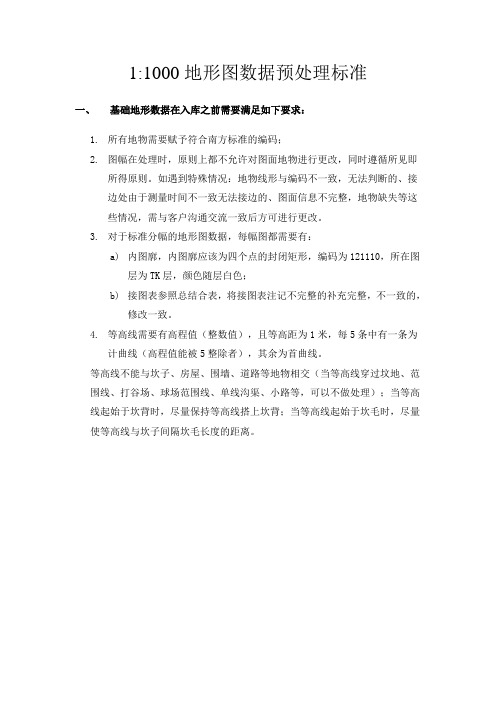

1:1000地形图数据预处理标准一、基础地形数据在入库之前需要满足如下要求：1.所有地物需要赋予符合南方标准的编码；2.图幅在处理时，原则上都不允许对图面地物进行更改，同时遵循所见即所得原则。

如遇到特殊情况：地物线形与编码不一致，无法判断的、接边处由于测量时间不一致无法接边的、图面信息不完整，地物缺失等这些情况，需与客户沟通交流一致后方可进行更改。

3.对于标准分幅的地形图数据，每幅图都需要有：a)内图廓，内图廓应该为四个点的封闭矩形，编码为121110，所在图层为TK层，颜色随层白色；b)接图表参照总结合表，将接图表注记不完整的补充完整，不一致的，修改一致。

4.等高线需要有高程值（整数值），且等高距为1米，每5条中有一条为计曲线（高程值能被5整除者），其余为首曲线。

等高线不能与坎子、房屋、围墙、道路等地物相交（当等高线穿过坟地、范围线、打谷场、球场范围线、单线沟渠、小路等，可以不做处理）；当等高线起始于坎背时，尽量保持等高线搭上坎背；当等高线起始于坎毛时，尽量使等高线与坎子间隔坎毛长度的距离。

5.高程点需要有Z值，其中Height属性需要与Z值保持一致。

6.若当前高程点和周边高程点的值相差较大时，需判断是否合理。

7.所有超出或未搭上内图廓的地物都需要剪切或延长，尽量保持内图廓与周边的地物呈相切状态。

8.注记超出内图廓，注记点落在图廓内的，将其拖进内图廓；注记点落在图廓外的，将其删除，并将其周边对应的幅图填充上。

9.线连续，例如围墙、坎子、等高线、道路、水系等线状地物尽量不要间断（合并相连线）；且线类型尽量用多段线，避免使用二维多段线、拟合线等。

可通过重量线转轻量线，转换成多段线，无法转换的线型，可通过重绘再转。

10.所有地名注记需要组合，并赋予相应等级编码，字体大小可通过文字大小整饰功能重新调整。

11.在城区，所有输电线、配电线、通信线等电杆之间不需要生成连接线，即只需要骨架线、电杆和箭头；郊区试情况而定，当地物较多时也不需要连接线，反之，则可生成；电杆落在房屋内的，需要删除。

当等高线的坡向不能判别时，还应加绘示坡线。
五、结论
要想在数字化成图中自动生成准确逼真的等高线，测量人员的工作经验和强大的成图软件功能缺一不可。如：要求1：50000，先画成了1：500），最后要修改图形比例尺，但是由于等高线已经附有高程值，所以相当于修改了三维属性，但只能修改平面的宽度，不能修改高程，
在测量居民区时，有时难免要在房顶上立镜，此类不能代表当地高程的碎部点，应使其高程为零，即让内业建地面高程模型（DTM）时不予考虑该点。
外业立镜人的测量经验和碎部点的合理性直接影响内业等高线的生成质量，所以立镜人一般由搞测量多年的老工程师担当。
二、等高线的生成
当外业工作结束后，回到室内启动CASS成图软件，设置好通讯参数，利用CASS软件的数据传输功能把全站仪上的坐标数据传出来保存为*.DAT格式的文件，然后就可以利用此文件开始内业成图了，在这里仅讨论内业成图中等高线的生成。
另外在南方CASS软件中提供了对三角网中的三角形进行增加、删除、调整等功能，可使最终的DTM更加合理。
三、等高线和高程点的注记
等高线的注记一般只注记计曲线，注记的字头应指向山顶或高地，但字头不应指向图纸的下方，地貌复杂的地方，应注意配置，保持地貌的完整。
关于高程点的注记一般选在明显地物点和地形点上，依据地形类别及地物点和地形点的多少，其密度为图上每100cm2内5～10个。
本文就如何生成准确合理的等高线作简单的探讨。外业的数据采集采用全站仪，内业等高线的生成利用广州南方测绘仪器公司开发的地形地籍成图软件（CASS）。
一、外业数据采集
为了让成图软件生成准确合理的等高线，在外业用全站仪采集数据时，除了在地貌变向点和坡度变换点都要立镜外，对于陡坎，只要不是接近90度的，一般应该在坎上和坎下立镜测量，并记录陡坎的走向和坎向。

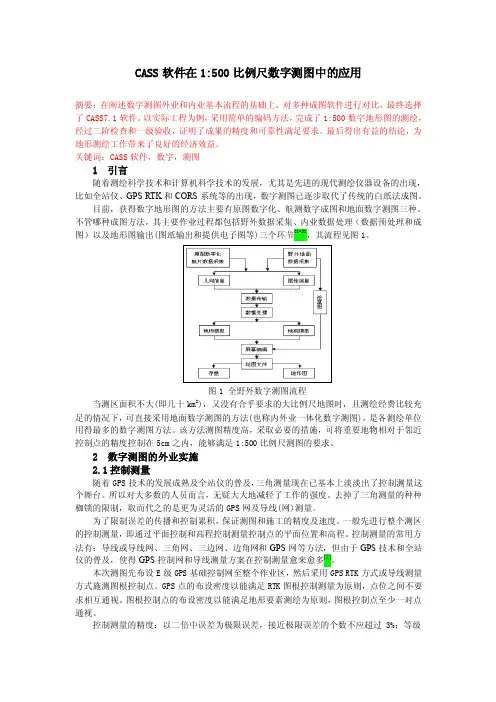

CASS软件在1:500比例尺数字测图中的应用摘要：在阐述数字测图外业和内业基本流程的基础上，对多种成图软件进行对比，最终选择了CASS7.1软件。

以实际工程为例，采用简单的编码方法，完成了1:500数字地形图的测绘，经过二阶检查和一级验收，证明了成果的精度和可靠性满足要求。

最后得出有益的结论，为地形测绘工作带来了良好的经济效益。

关键词：CASS软件，数字，测图1 引言随着测绘科学技术和计算机科学技术的发展，尤其是先进的现代测绘仪器设备的出现，比如全站仪、GPS RTK和CORS系统等的出现，数字测图已逐步取代了传统的白纸法成图。

目前，获得数字地形图的方法主要有原图数字化、航测数字成图和地面数字测图三种。

不管哪种成图方法，其主要作业过程都包括野外数据采集、内业数据处理（数据预处理和成图）以及地形图输出(图纸输出和提供电子图等)三个环节[1-2]，其流程见图1。

图1 全野外数字测图流程当测区面积不大(即几十km2)，又没有合乎要求的大比例尺地图时，且测绘经费比较充足的情况下，可直接采用地面数字测图的方法(也称内外业一体化数字测图)，是各测绘单位用得最多的数字测图方法。

该方法测图精度高，采取必要的措施，可将重要地物相对于邻近控制点的精度控制在5cm之内，能够满足1:500比例尺测图的要求。

2 数字测图的外业实施2.1控制测量随着GPS技术的发展成熟及全站仪的普及，三角测量现在已基本上淡淡出了控制测量这个舞台。

所以对大多数的人员而言，无疑大大地减轻了工作的强度。

去掉了三角测量的种种枷锁的限制，取而代之的是更为灵活的GPS网及导线(网)测量。

为了限制误差的传播和控制累积，保证测图和施工的精度及速度。

一般先进行整个测区的控制测量，即通过平面控制和高程控制测量控制点的平面位置和高程。

控制测量的常用方法有：导线或导线网、三角网、三边网、边角网和GPS网等方法，但由于GPS技术和全站仪的普及，使得GPS控制网和导线测量方案在控制测量愈来愈多[2]。

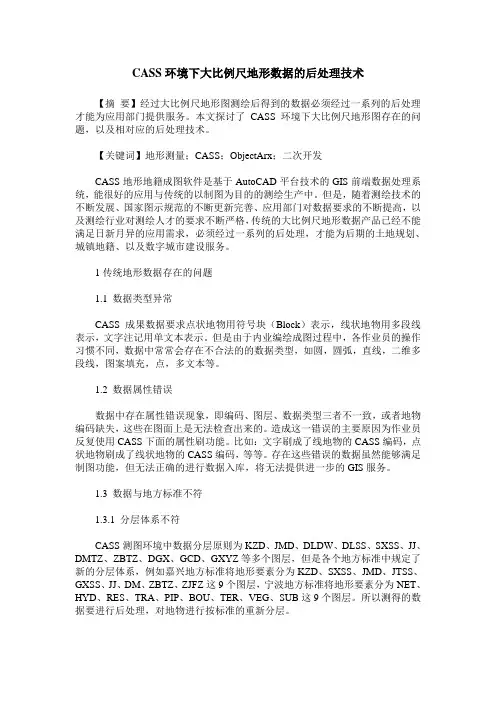

CASS环境下大比例尺地形数据的后处理技术【摘要】经过大比例尺地形图测绘后得到的数据必须经过一系列的后处理才能为应用部门提供服务。

本文探讨了CASS环境下大比例尺地形图存在的问题，以及相对应的后处理技术。

【关键词】地形测量；CASS；ObjectArx；二次开发CASS地形地籍成图软件是基于AutoCAD平台技术的GIS前端数据处理系统，能很好的应用与传统的以制图为目的的测绘生产中。

但是，随着测绘技术的不断发展、国家图示规范的不断更新完善、应用部门对数据要求的不断提高，以及测绘行业对测绘人才的要求不断严格，传统的大比例尺地形数据产品已经不能满足日新月异的应用需求，必须经过一系列的后处理，才能为后期的土地规划、城镇地籍、以及数字城市建设服务。

1传统地形数据存在的问题1.1 数据类型异常CASS成果数据要求点状地物用符号块（Block）表示，线状地物用多段线表示，文字注记用单文本表示。

但是由于内业编绘成图过程中，各作业员的操作习惯不同，数据中常常会存在不合法的的数据类型，如圆，圆弧，直线，二维多段线，图案填充，点，多文本等。

1.2 数据属性错误数据中存在属性错误现象，即编码、图层、数据类型三者不一致，或者地物编码缺失，这些在图面上是无法检查出来的。

造成这一错误的主要原因为作业员反复使用CASS下面的属性刷功能。

比如：文字刷成了线地物的CASS编码，点状地物刷成了线状地物的CASS编码，等等。

存在这些错误的数据虽然能够满足制图功能，但无法正确的进行数据入库，将无法提供进一步的GIS服务。

1.3 数据与地方标准不符1.3.1 分层体系不符CASS测图环境中数据分层原则为KZD、JMD、DLDW、DLSS、SXSS、JJ、DMTZ、ZBTZ、DGX、GCD、GXYZ等多个图层，但是各个地方标准中规定了新的分层体系，例如嘉兴地方标准将地形要素分为KZD、SXSS、JMD、JTSS、GXSS、JJ、DM、ZBTZ、ZJFZ这9个图层，宁波地方标准将地形要素分为NET、HYD、RES、TRA、PIP、BOU、TER、VEG、SUB这9个图层。

本文由zuiaidenvhai贡献SOUTH 南方数码CASS7.0实用教程实用教程实用广东南方数码科技有限公司Digital Survey on demand software如何用CASS 绘制地形图South Digital | Solution for SurveyCASS7.0软件简介软件简介CASS地形地藉成图软件是基于AutoCAD平台技术的GIS前端数据处理系统。

广泛应用于地形成图、地藉成图、工程测量应用、空间数据建库等领域，全面面向GIS，彻底打通数字化成图系统与GIS接口，使用骨架线实时编辑、简码用户化、GIS无缝接口等先进技术。

自CASS 软件推出以来，已经成长成为用户量最大、升级最快、服务最好的主流成图系统。

近年来科技发展日新月异，计算机辅助设计（CAD）与地理信息系统（GIS）技术取得了长足的发展。

同时，社会对空间信息的采集、动态更新的速度要求越来越快，特别是对城市建设所需的大比例尺空间数据方便获取方面的要求越来越高，GIS数据的建设成为“数字城市”发展的短板。

与空间信息获取密切相关的测绘行业在近十年来也发生了巨大而深刻的变化，基于GIS 对数据新要求，测绘成图软件也正由单纯的“电子地图”功能转向全面的GIS数据处理，从数据采集、数据质量控制到数据无缝进入GIS系统，GIS前端处理软件扮演越来越重要的角色。

CASS7.0版本相对于以前各版本除了平台、基本绘图功能上作了进一步升级之外，积极响应“金土工程”的要求，针对土地详查、土地勘测定界的需要开发了很多专业实用的工具。

在空间数据建库的前端数据的质量检查和转换上提供更灵活更自动化的功能。

特别是为适应当前GIS系统对基础空间数据的需要。

South Digital | Solution for SurveyCASS 技术框架数据采集数据监理数据转换采集地形制图地籍管理工程应用测绘勘察国土房产规划水利电力矿山交通CASS 7.0 交换检查无法显示图像。

南方cass高程点生成数据文件步骤概述本文将介绍如何使用南方cass系统生成高程点数据文件的步骤。

南方cass系统是一种用于测绘和地理信息系统的软件，能够进行高程数据处理和分析。

生成高程点数据文件是在测量工程中非常常见的操作，可以用于建立数字高程模型、进行地形分析等。

下面将详细介绍生成高程点数据文件的具体步骤。

步骤一：导入测量数据1.打开南方cass软件，进入数据处理界面。

2.点击工具栏中的“文件”选项，选择“导入数据”。

3.在弹出的对话框中选择测量数据文件，可支持txt、csv等格式。

4.定义坐标系和单位，选择合适的坐标系和单位来导入测量数据。

5.确认设置无误后，点击“导入”按钮将测量数据导入到南方cass系统中。

步骤二：数据预处理1.在导入的测量数据中，可能会存在一些异常点或者错误数据，需要进行预处理。

2.南方cass系统提供了多种数据过滤和平差功能，可根据实际情况选择合适的方法进行处理。

3.可以使用“数据编辑”工具对数据进行编辑，删除或者修改异常点。

4.可以使用“平差”工具对数据进行平差，修正观测误差。

步骤三：生成高程点1.在数据预处理完成后，可以开始生成高程点数据文件。

2.南方cass系统提供了多种生成高程点的方法，可以根据实际需求选择合适的方法。

3.可以使用“高程处理”工具对测量数据进行分析，生成高程点。

4.可以选择生成方式和输出格式，如生成ASCII文本文件、生成DXF文件等。

5.确认设置无误后，点击“生成”按钮开始生成高程点数据文件。

步骤四：数据输出1.高程点数据文件生成完成后，可以选择将数据输出到指定位置。

2.南方cass系统提供了多种数据输出方法，可以根据实际需求选择合适的方法。

3.可以直接将数据输出到电脑硬盘，选择合适的目录和文件名进行保存。

4.可以选择输出方式和输出格式，如输出为文本文件、输出为图形文件等。

5.确认设置无误后，点击“输出”按钮将高程点数据文件保存到指定位置。

地形图测绘中的数据处理技巧引言：地形图测绘是一项重要的工作，对于地理学、地质学、城市规划等领域的研究与规划起着重要的作用。

在地形图测绘中，数据处理是不可或缺的一环。

本文将探讨地形图测绘中的数据处理技巧，涵盖处理方法、数据清洗以及数据分析等方面。

一、数据处理方法地形图测绘中常用的数据处理方法包括滤波、插值和外推等。

滤波方法可用于去除地形图中的噪声，提高数据的清晰度和准确度。

常见的滤波算法有中值滤波、均值滤波和高斯滤波等，根据具体情况选择合适的方法进行处理。

插值方法主要用于填补地形图中的缺失数据，常用的插值算法有反距离权重法、三次样条插值和克里金插值等。

不同的插值方法有着不同的优势和适用范围，根据实际需求选择合适的算法进行插值处理。

外推方法则可用于地形图数据的预测与推算。

通过对已有的地形数据进行分析，利用数学模型进行外推，可以得到未来或未测量区域的地形数据，为地理学研究和城市规划提供有益的参考。

二、数据清洗地形图测绘中常会遇到数据不准确或异常的情况，因此数据清洗是必不可少的一步。

数据清洗主要包括去除重复数据、处理异常值和填充缺失值等。

在去除重复数据时，应注意保留数据集的多样性，避免对结果产生不利影响。

处理异常值是数据清洗的重要一环。

异常值可能由于测量误差、设备故障或数据录入错误等因素引起，应经过仔细检查和分析后进行处理。

可以采用删除异常值、替换异常值或标记异常值等方法进行处理。

填充缺失值是数据清洗中的另一重要任务。

缺失值的出现可能由于数据采集错误、数据存储错误或实地调查不足等原因。

可采用插值方法填充缺失值，提高地形图的完整性和可靠性。

三、数据分析地形图测绘中的数据分析是对数据进行统计、分布和关联等分析，以获得更深入的认识和了解。

数据分析可以帮助研究人员掌握地形变化规律、趋势和特征，对地理学和地质学等领域的研究有着重要的意义。

在数据统计分析中，可以通过计算地形高程的均值、方差和标准差等指标，对地形数据的中心趋势和离散程度进行评估。

１ －居 民地与设施要素（ＭＤ） ．３ ３ Ｊ （） １ 居民地按两种方式 表示 ： 一种是 表示居 民地要素 的各类 建筑 物． 另一种是表示居 民地位置的几 何中心定位点 （） ２ 居民地建 筑物包括 普通房屋 、 殊房 屋 、 区等 ， 别用点 、 特 街 分 线、 面表示 。 点要素主要是不依 比例尺的房屋 、 等． 窑洞 用有 向点表示 ， 有 向点的角度统一为方位 角 ： 半依 比例 尺的房屋用线表示 ： 比例尺 依 的房屋 、 区用 面表示 街 （ ） 民地分为街 区式居 民地 、 ３居 散列式居 民地 、 零星式居民地 。街 区式居民地和散列式居 民地的定位点 放在整个居 民地范 围的几何 中 心 。 星式居 民地定位点放在居民地相对 集 中的范围的几何中心 居 零 民地标识点 赋属性 （ 名称 、 口数 ） 人 （） ４ 依比例尺 的地物设 施用面表示 ． 面中心不再放置单个地 物设 施符 号。 １３ ．． ４交通要素 （ Ｌ Ｓ ＤＳ） （） １ 道路用 中心线表示 ， 道路 中心线要连续 ． 遇到桥梁等附属设施 时不 能断开 ， 保证构建路网。 图中依 比例尺的高速公路 、 等级公路等要 量取其平均宽度 ． 放人数据库宽度属性中 （） ２ 铁路结构 线赋上名 称 ， 公路 结构线 赋上 名称或 编号 、 术等 技 级 、 政 等级 。 行 （） ３ 桥梁用 中心线表示 。桥梁 中心线 与道路 中心线空间位置必须 完全 重叠 。（ 宽度大于 ８的需量宽度放人宽度属性 中） １． ．５管线设施（ Ｘ Ｚ） ３ ＧＹ （） １ 只表示高压输 电线 路 ． 电力线 采集 时节点要放在有 电杆或电 线架的地方 电线架放置时要注意电线架的方 向要 与电线垂直
