南方CASS数据传输--CASS读取全站仪数据图文教程

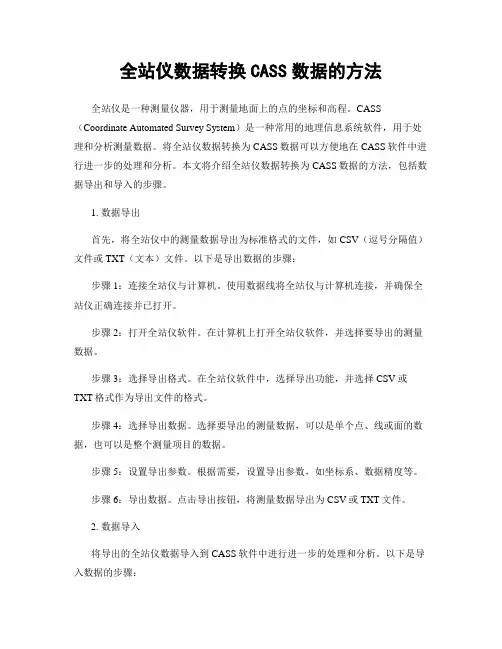

全站仪数据转换CASS数据的方法全站仪是一种测量仪器，用于测量地面上的点的坐标和高程。

CASS （Coordinate Automated Survey System）是一种常用的地理信息系统软件，用于处理和分析测量数据。

将全站仪数据转换为CASS数据可以方便地在CASS软件中进行进一步的处理和分析。

本文将介绍全站仪数据转换为CASS数据的方法，包括数据导出和导入的步骤。

1. 数据导出首先，将全站仪中的测量数据导出为标准格式的文件，如CSV（逗号分隔值）文件或TXT（文本）文件。

以下是导出数据的步骤：步骤1：连接全站仪与计算机。

使用数据线将全站仪与计算机连接，并确保全站仪正确连接并已打开。

步骤2：打开全站仪软件。

在计算机上打开全站仪软件，并选择要导出的测量数据。

步骤3：选择导出格式。

在全站仪软件中，选择导出功能，并选择CSV或TXT格式作为导出文件的格式。

步骤4：选择导出数据。

选择要导出的测量数据，可以是单个点、线或面的数据，也可以是整个测量项目的数据。

步骤5：设置导出参数。

根据需要，设置导出参数，如坐标系、数据精度等。

步骤6：导出数据。

点击导出按钮，将测量数据导出为CSV或TXT文件。

2. 数据导入将导出的全站仪数据导入到CASS软件中进行进一步的处理和分析。

以下是导入数据的步骤：步骤1：打开CASS软件。

在计算机上打开CASS软件，并创建一个新的工程或打开一个现有的工程。

步骤2：导入数据。

在CASS软件中，选择导入功能，并选择刚才导出的CSV或TXT文件。

步骤3：选择导入参数。

根据导出数据时的设置，选择相应的导入参数，如坐标系、数据精度等。

步骤4：确认导入数据。

预览导入的数据，并确认数据的正确性。

步骤5：导入数据。

点击导入按钮，将全站仪数据导入到CASS软件中。

3. 数据处理和分析一旦全站仪数据成功导入到CASS软件中，就可以进行进一步的处理和分析。

以下是一些常见的数据处理和分析功能：- 坐标转换：根据导入数据时选择的坐标系，将数据进行坐标转换，以适应CASS软件中的坐标系统。

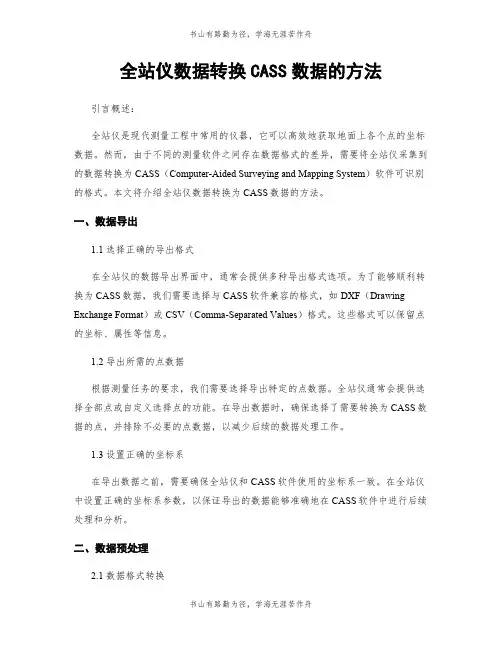

全站仪数据转换CASS数据的方法引言概述：全站仪是现代测量工程中常用的仪器，它可以高效地获取地面上各个点的坐标数据。

然而，由于不同的测量软件之间存在数据格式的差异，需要将全站仪采集到的数据转换为CASS（Computer-Aided Surveying and Mapping System）软件可识别的格式。

本文将介绍全站仪数据转换为CASS数据的方法。

一、数据导出1.1 选择正确的导出格式在全站仪的数据导出界面中，通常会提供多种导出格式选项。

为了能够顺利转换为CASS数据，我们需要选择与CASS软件兼容的格式，如DXF（Drawing Exchange Format）或CSV（Comma-Separated Values）格式。

这些格式可以保留点的坐标、属性等信息。

1.2 导出所需的点数据根据测量任务的要求，我们需要选择导出特定的点数据。

全站仪通常会提供选择全部点或自定义选择点的功能。

在导出数据时，确保选择了需要转换为CASS数据的点，并排除不必要的点数据，以减少后续的数据处理工作。

1.3 设置正确的坐标系在导出数据之前，需要确保全站仪和CASS软件使用的坐标系一致。

在全站仪中设置正确的坐标系参数，以保证导出的数据能够准确地在CASS软件中进行后续处理和分析。

二、数据预处理2.1 数据格式转换根据选择的导出格式，我们需要将全站仪导出的数据进行格式转换。

例如，如果选择了DXF格式，可以使用CAD软件将其转换为CASS可识别的格式。

如果选择了CSV格式，可以使用文本编辑软件进行格式调整。

2.2 数据清洗和筛选在数据导出过程中，可能会存在一些噪声数据或者不准确的点。

在数据预处理阶段，我们可以使用数据处理软件进行数据清洗和筛选，去除异常值和重复点，以提高数据的准确性和可靠性。

2.3 数据坐标系转换如果全站仪和CASS软件使用的坐标系不一致，需要进行坐标系转换。

可以使用专业的测量软件或者脚本进行坐标系转换，确保数据在CASS软件中的位置和坐标准确无误。

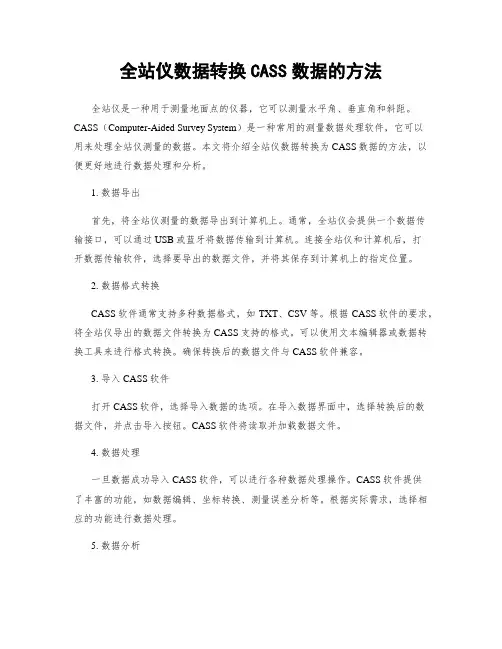

全站仪数据转换CASS数据的方法全站仪是一种用于测量地面点的仪器，它可以测量水平角、垂直角和斜距。

CASS（Computer-Aided Survey System）是一种常用的测量数据处理软件，它可以用来处理全站仪测量的数据。

本文将介绍全站仪数据转换为CASS数据的方法，以便更好地进行数据处理和分析。

1. 数据导出首先，将全站仪测量的数据导出到计算机上。

通常，全站仪会提供一个数据传输接口，可以通过USB或蓝牙将数据传输到计算机。

连接全站仪和计算机后，打开数据传输软件，选择要导出的数据文件，并将其保存到计算机上的指定位置。

2. 数据格式转换CASS软件通常支持多种数据格式，如TXT、CSV等。

根据CASS软件的要求，将全站仪导出的数据文件转换为CASS支持的格式。

可以使用文本编辑器或数据转换工具来进行格式转换。

确保转换后的数据文件与CASS软件兼容。

3. 导入CASS软件打开CASS软件，选择导入数据的选项。

在导入数据界面中，选择转换后的数据文件，并点击导入按钮。

CASS软件将读取并加载数据文件。

4. 数据处理一旦数据成功导入CASS软件，可以进行各种数据处理操作。

CASS软件提供了丰富的功能，如数据编辑、坐标转换、测量误差分析等。

根据实际需求，选择相应的功能进行数据处理。

5. 数据分析CASS软件还提供了数据分析功能，可以根据测量数据生成各种统计报告和图表。

通过数据分析，可以更好地理解和利用测量数据，为后续的工程设计和分析提供支持。

6. 数据导出完成数据处理和分析后，可以将结果导出到其他文件格式，如Excel、CAD等。

选择导出选项，设置导出参数，并保存导出文件。

导出的文件可以在其他软件中进行进一步处理和分析。

总结：全站仪数据转换为CASS数据的方法包括数据导出、数据格式转换、导入CASS软件、数据处理、数据分析和数据导出。

通过这些步骤，可以将全站仪测量的数据转换为CASS软件可处理和分析的格式，为工程设计和分析提供准确的数据支持。

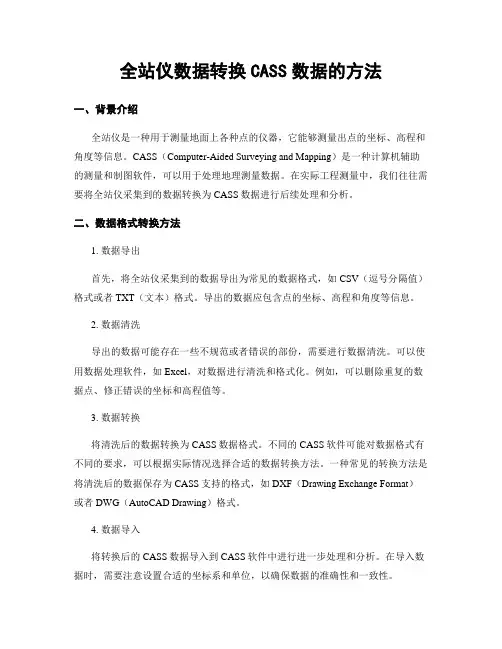

全站仪数据转换CASS数据的方法一、背景介绍全站仪是一种用于测量地面上各种点的仪器，它能够测量出点的坐标、高程和角度等信息。

CASS（Computer-Aided Surveying and Mapping）是一种计算机辅助的测量和制图软件，可以用于处理地理测量数据。

在实际工程测量中，我们往往需要将全站仪采集到的数据转换为CASS数据进行后续处理和分析。

二、数据格式转换方法1. 数据导出首先，将全站仪采集到的数据导出为常见的数据格式，如CSV（逗号分隔值）格式或者TXT（文本）格式。

导出的数据应包含点的坐标、高程和角度等信息。

2. 数据清洗导出的数据可能存在一些不规范或者错误的部份，需要进行数据清洗。

可以使用数据处理软件，如Excel，对数据进行清洗和格式化。

例如，可以删除重复的数据点、修正错误的坐标和高程值等。

3. 数据转换将清洗后的数据转换为CASS数据格式。

不同的CASS软件可能对数据格式有不同的要求，可以根据实际情况选择合适的数据转换方法。

一种常见的转换方法是将清洗后的数据保存为CASS支持的格式，如DXF（Drawing Exchange Format）或者DWG（AutoCAD Drawing）格式。

4. 数据导入将转换后的CASS数据导入到CASS软件中进行进一步处理和分析。

在导入数据时，需要注意设置合适的坐标系和单位，以确保数据的准确性和一致性。

三、注意事项1. 数据精度全站仪测量的数据精度与仪器的精度和测量条件有关。

在数据转换过程中，应注意保持数据的精度，避免数据的丢失或者误差的积累。

2. 坐标系和单位在数据转换和导入过程中，应注意选择合适的坐标系和单位。

根据实际情况，可以选择地理坐标系、工程坐标系或者本地坐标系，并统一使用相同的单位，如米或者英尺。

3. 数据备份在进行数据转换和导入操作之前，建议先备份原始数据，以防止数据丢失或者错误。

可以将原始数据复制到另一个文件夹或者存储介质中，以便需要时进行恢复。

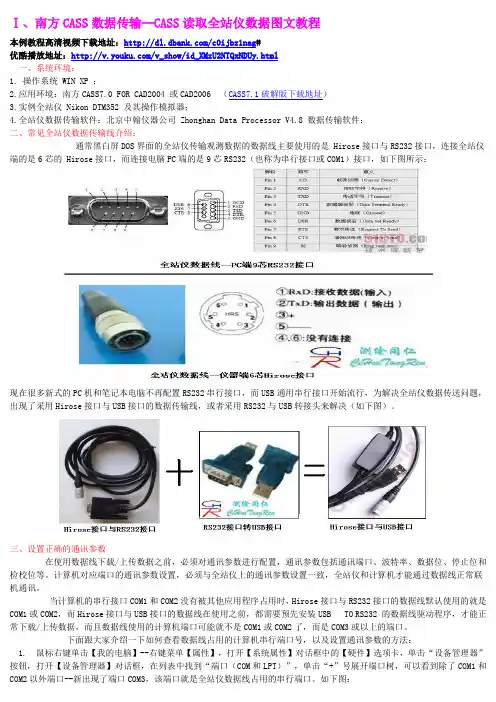

Ⅰ、南方CASS数据传输--CASS读取全站仪数据图文教程本例教程高清视频下载地址：/c0ijbz1nag#优酷播放地址：/v_show/id_XMzU2NTQxNDUy.html一、系统环境：1. 操作系统 WIN XP ；2.应用环境：南方CASS7.0 FOR CAD2004 或CAD2006 （CASS7.1破解版下载地址）3.实例全站仪 Nikon DTM352 及其操作模拟器；4.全站仪数据传输软件：北京中翰仪器公司 Zhonghan Data Processor V4.8 数据传输软件；二、常见全站仪数据传输线介绍：通常黑白屏DOS界面的全站仪传输观测数据的数据线主要使用的是 Hirose接口与RS232接口，连接全站仪端的是6芯的 Hirose接口，而连接电脑PC端的是9芯RS232（也称为串行接口或COM1）接口，如下图所示：现在很多新式的PC机和笔记本电脑不再配置RS232串行接口，而USB通用串行接口开始流行，为解决全站仪数据传送问题，出现了采用Hirose接口与USB接口的数据传输线，或者采用RS232与USB转接头来解决（如下图）。

三、设置正确的通讯参数在使用数据线下载/上传数据之前，必须对通讯参数进行配置，通讯参数包括通讯端口、波特率、数据位、停止位和检校位等。

计算机对应端口的通讯参数设置，必须与全站仪上的通讯参数设置一致，全站仪和计算机才能通过数据线正常联机通讯。

当计算机的串行接口COM1和COM2没有被其他应用程序占用时，Hirose接口与RS232接口的数据线默认使用的就是COM1或COM2，而Hirose接口与USB接口的数据线在使用之前，都需要预先安装USB TO RS232 的数据线驱动程序，才能正常下载/上传数据，而且数据线使用的计算机端口可能就不是COM1或COM2了，而是COM3或以上的端口。

下面跟大家介绍一下如何查看数据线占用的计算机串行端口号，以及设置通讯参数的方法：1. 鼠标右键单击【我的电脑】--右键菜单【属性】，打开【系统属性】对话框中的【硬件】选项卡，单击“设备管理器”按钮，打开【设备管理器】对话框，在列表中找到“端口（COM和LPT）”，单击“+”号展开端口树，可以看到除了COM1和COM2以外端口--新出现了端口COM3，该端口就是全站仪数据线占用的串行端口。

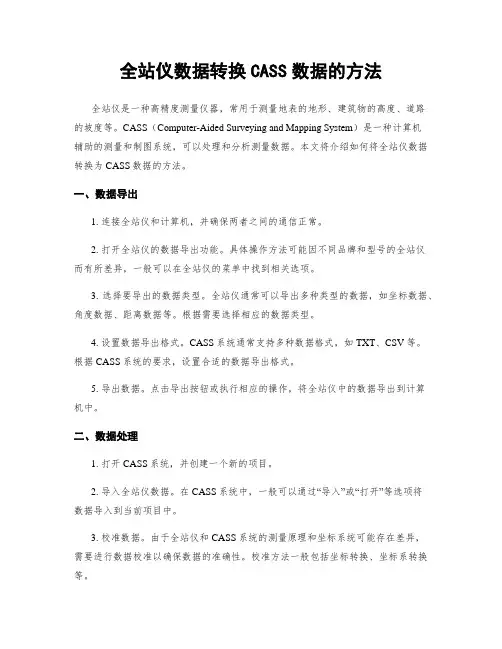

全站仪数据转换CASS数据的方法全站仪是一种高精度测量仪器，常用于测量地表的地形、建筑物的高度、道路的坡度等。

CASS（Computer-Aided Surveying and Mapping System）是一种计算机辅助的测量和制图系统，可以处理和分析测量数据。

本文将介绍如何将全站仪数据转换为CASS数据的方法。

一、数据导出1. 连接全站仪和计算机，并确保两者之间的通信正常。

2. 打开全站仪的数据导出功能。

具体操作方法可能因不同品牌和型号的全站仪而有所差异，一般可以在全站仪的菜单中找到相关选项。

3. 选择要导出的数据类型。

全站仪通常可以导出多种类型的数据，如坐标数据、角度数据、距离数据等。

根据需要选择相应的数据类型。

4. 设置数据导出格式。

CASS系统通常支持多种数据格式，如TXT、CSV等。

根据CASS系统的要求，设置合适的数据导出格式。

5. 导出数据。

点击导出按钮或执行相应的操作，将全站仪中的数据导出到计算机中。

二、数据处理1. 打开CASS系统，并创建一个新的项目。

2. 导入全站仪数据。

在CASS系统中，一般可以通过“导入”或“打开”等选项将数据导入到当前项目中。

3. 校准数据。

由于全站仪和CASS系统的测量原理和坐标系统可能存在差异，需要进行数据校准以确保数据的准确性。

校准方法一般包括坐标转换、坐标系转换等。

4. 预处理数据。

根据实际需求，对数据进行预处理，如去除异常值、平滑数据等。

5. 数据分析和处理。

根据项目要求，对数据进行分析和处理，如计算坐标差、角度差、距离差等。

6. 生成结果。

根据数据分析和处理的结果，生成相应的图表、报告或地图等。

三、数据输出1. 导出数据。

在CASS系统中，一般可以通过“导出”或“保存”等选项将处理后的数据导出。

2. 选择数据输出格式。

根据需要选择合适的数据输出格式，如TXT、CSV、Excel等。

3. 设置数据输出参数。

根据实际需求，设置数据输出的参数，如坐标精度、数据范围等。

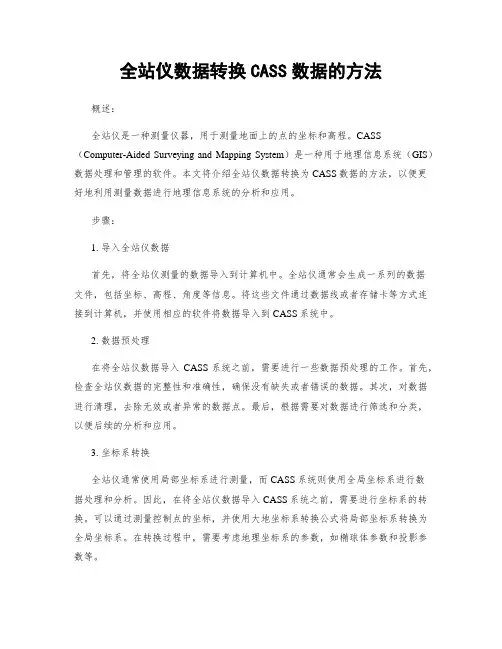

全站仪数据转换CASS数据的方法概述：全站仪是一种测量仪器，用于测量地面上的点的坐标和高程。

CASS （Computer-Aided Surveying and Mapping System）是一种用于地理信息系统（GIS）数据处理和管理的软件。

本文将介绍全站仪数据转换为CASS数据的方法，以便更好地利用测量数据进行地理信息系统的分析和应用。

步骤：1. 导入全站仪数据首先，将全站仪测量的数据导入到计算机中。

全站仪通常会生成一系列的数据文件，包括坐标、高程、角度等信息。

将这些文件通过数据线或者存储卡等方式连接到计算机，并使用相应的软件将数据导入到CASS系统中。

2. 数据预处理在将全站仪数据导入CASS系统之前，需要进行一些数据预处理的工作。

首先，检查全站仪数据的完整性和准确性，确保没有缺失或者错误的数据。

其次，对数据进行清理，去除无效或者异常的数据点。

最后，根据需要对数据进行筛选和分类，以便后续的分析和应用。

3. 坐标系转换全站仪通常使用局部坐标系进行测量，而CASS系统则使用全局坐标系进行数据处理和分析。

因此，在将全站仪数据导入CASS系统之前，需要进行坐标系的转换。

可以通过测量控制点的坐标，并使用大地坐标系转换公式将局部坐标系转换为全局坐标系。

在转换过程中，需要考虑地理坐标系的参数，如椭球体参数和投影参数等。

4. 数据格式转换全站仪数据通常以文本文件的形式存储，而CASS系统则需要特定的数据格式进行处理。

因此，在将全站仪数据导入CASS系统之前，需要将数据进行格式转换。

可以使用文本编辑工具或者专门的数据转换工具，将全站仪数据转换为CASS系统所支持的数据格式，如DXF（Drawing Exchange Format）或者SHP（Shapefile）等。

5. 数据导入CASS系统完成数据预处理、坐标系转换和数据格式转换之后，可以将全站仪数据导入到CASS系统中。

打开CASS软件，选择导入数据的功能，并选择转换后的数据文件进行导入。

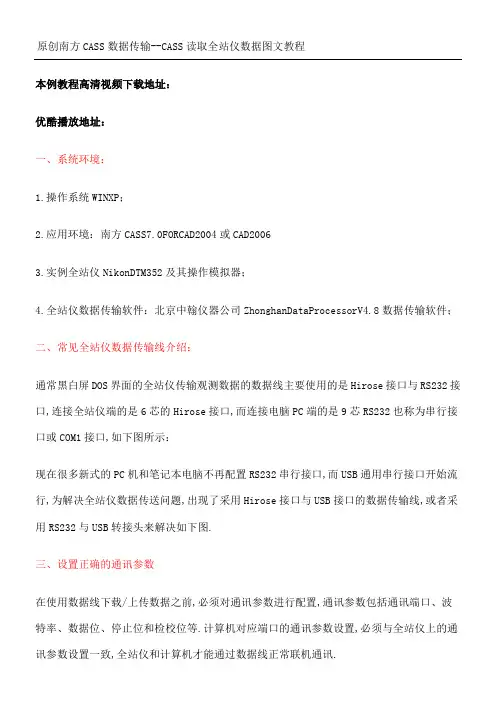

原创南方CASS数据传输--CASS读取全站仪数据图文教程本例教程高清视频下载地址：优酷播放地址：一、系统环境：1.操作系统WINXP；2.应用环境：南方CASS7.0FORCAD2004或CAD20063.实例全站仪NikonDTM352及其操作模拟器；4.全站仪数据传输软件：北京中翰仪器公司ZhonghanDataProcessorV4.8数据传输软件；二、常见全站仪数据传输线介绍：通常黑白屏DOS界面的全站仪传输观测数据的数据线主要使用的是Hirose接口与RS232接口,连接全站仪端的是6芯的Hirose接口,而连接电脑PC端的是9芯RS232也称为串行接口或COM1接口,如下图所示：现在很多新式的PC机和笔记本电脑不再配置RS232串行接口,而USB通用串行接口开始流行,为解决全站仪数据传送问题,出现了采用Hirose接口与USB接口的数据传输线,或者采用RS232与USB转接头来解决如下图.三、设置正确的通讯参数在使用数据线下载/上传数据之前,必须对通讯参数进行配置,通讯参数包括通讯端口、波特率、数据位、停止位和检校位等.计算机对应端口的通讯参数设置,必须与全站仪上的通讯参数设置一致,全站仪和计算机才能通过数据线正常联机通讯.当计算机的串行接口COM1和COM2没有被其他应用程序占用时,Hirose接口与RS232接口的数据线默认使用的就是COM1或COM2,而Hirose接口与USB接口的数据线在使用之前,都需要预先安装USB TORS232的数据线驱动程序,才能正常下载/上传数据,而且数据线使用的计算机端口可能就不是COM1或COM2了,而是COM3或以上的端口.下面跟大家介绍一下如何查看数据线占用的计算机串行端口号,以及设置通讯参数的方法：1.鼠标右键单击我的电脑--右键菜单属性,打开系统属性对话框中的硬件选项卡,单击“设备管理器”按钮,打开设备管理器对话框,在列表中找到“端口COM和LPT”,单击“+”号展开端口树,可以看到除了COM1和COM2以外端口--新出现了端口COM3,该端口就是全站仪数据线占用的串行端口.如下图：2.右键单击新出现的端口COM3--右键菜单属性,打开COM3的属性对话框,我们就可以看到该端口的通讯参数了,通常这些参数与全站仪内的通讯参数是一致的可预先打开全站仪的通讯设置页面,对照查看通讯参数.如果与全站仪内的通讯参数不同就可以进行修改.另外,通过单击“高级”按钮,打开“COM3的高级设置”对话框,通过底部的“COM端口号”列表,可以修改数据线所占用的端口号,但是不能修改为列表“使用中”的端口号.如下图：通过在计算机上设置正确的通讯参数,使用与全站仪配套的数据传输软件,就可以将全站仪内的观测数据下载到计算机,或将计算机上保存的特定格式的控制点坐标数据上传到全站仪内了.下面,首先向大家介绍直接使用CASS软件读取全站仪内数据的功能.四、使用CASS读取全站仪内数据1.使用数据线把全站仪和计算机连接起来,并打开全站仪菜单内的数据通讯页面,提前准备好将数据下载到计算机.2.南方CASS7.1成图系统,单击数据--读取全站仪数据,打开“全站仪内存数据转换”对话框,在“仪器”列表中选择对应的全站仪品牌和型号,当复选框“联机”被选中时,可以设置下方的通讯参数,请设置好全站仪对应的通讯参数：通讯端口、波特率、数据位、停止位和检校位等.“通讯临时文件”默认为ProgramFiles\CASS70\SYSTEM\tongxun.$$$；点击“CASS”坐标文件”右侧的“选择文件”按钮,弹出“输入CASS坐标数据文件名”对话框,请指定全站仪将要输出的CASS坐标数据文件名和保存路径.如下图：3.返回“全站仪内存数据转换”对话框后,单击“转换”按钮,绘图区弹出“CAD信息”对话框提示“请先在微机上回车,然后在全站仪上回车”,根据提示信息,单击“确定”按钮后,再按下全站仪数据下载页面对应的开始下载数据的按键.开始传送数据时,在CAD的命令行会显示出正在下载的数据.数据下载结束并成功后,可以到指定的保存路径下找到CASS格式的dat展点坐标数据文件.如果全站仪输出的数据不正确,则会弹出“数据文件格式不对”的CAD信息提示框.如下图.提示：如果你是通过全站仪配套的数据传输软件下载数据,并将全站仪数据预先保存为CASS读取全站仪数据功能支持的格式文件时,在“全站仪内存数据转换”对话框中,可不选中“联机”复选框,在“通讯临时文件：”下指定预先保存的全站仪数据文件的打开路径,在“CASS坐标文件：”下指定CASS格式坐标文件的保存路径和文件名,来完成全站仪数据转为CASS格式数据.--详见由于CASS中的读取全站仪数据功能,支持的仪器品牌和型号对应的数据文件格式类型有限,建议大家直接使用全站仪配套的数据传输软件下载坐标数据文件,然后再转换为CASS格式的dat展点坐标数据文件.下面以北京中翰仪器公司ZhonghanDataProcessorV4.8数据传输软件为例,介绍全站仪内数据的下载.五、ZhonghanDataProcessorV4.8数据传输软件1.使用数据线把全站仪和计算机连接起来,并打开全站仪菜单内的数据通讯页面,提前准备好将数据下载到计算机.2.打开ZhonghanDataProcessorV4.8数据传输程序,点击数据传输菜单--通讯参数设定,弹出“通讯参数设定”对话框,请设置全站仪数据线对应的通讯参数后,单击OK.如下图：3.点击数据传输菜单--下载到计算机,弹出“计算机已准备就绪,按OK键开始等待仪器过来的数据”提示框,单击OK按钮后,再按下全站仪上数据下载页面对应的开始下载数据的按键.如图：4.全站仪数据传送完毕后,单击文件处理菜单--另存为,打开“另存为”对话框,指定保存的文件名和路径.这里保存的"Test_xyz.txt”全站仪坐标数据文件格式为：点号,XN坐标,YE坐标,H高程,code属性代码/编码如果测点记录时无地物属性代码,此处方括号内code属性代码/编码数据字段可以缺省,即为空值字段.如图无属性代码的全站仪坐标数据：5.单击格式转换菜单--Pn,X,Y,Z,C-->南方CASS格式后,全站仪下载的坐标数据自动转换为南方CASS展点坐标数据格式,如图：6.全站仪数据格式转换完毕后,单击文件处理菜单--另存为,打开“另存为”对话框,指定保存的文件名和路径.这里保存的"Test_cass.dat”南方CASS展点坐标数据格式为：点号,code属性代码/编码,YE坐标,XN坐标,H高程如果测点记录时无地物属性代码,此处方括号内code属性代码/编码数据字段可以缺省,即为空值字段.因此,在CASS中称为有码坐标数据DAT文件或无码坐标数据DAT文件.该格式数据可以直接在CASS中展会野外测点.如图CASS的无码坐标数据DAT文件：。

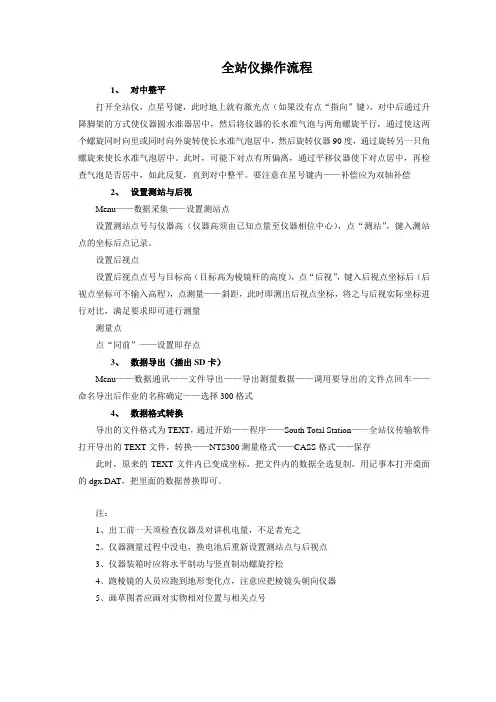

全站仪操作流程1、对中整平打开全站仪，点星号键，此时地上就有激光点（如果没有点“指向”键），对中后通过升降脚架的方式使仪器圆水准器居中，然后将仪器的长水准气泡与两角螺旋平行，通过使这两个螺旋同时向里或同时向外旋转使长水准气泡居中，然后旋转仪器90度，通过旋转另一只角螺旋来使长水准气泡居中。

此时，可能下对点有所偏离，通过平移仪器使下对点居中，再检查气泡是否居中，如此反复，直到对中整平。

要注意在星号键内——补偿应为双轴补偿2、设置测站与后视Menu——数据采集——设置测站点设置测站点号与仪器高（仪器高须由已知点量至仪器相位中心），点“测站”，键入测站点的坐标后点记录。

设置后视点设置后视点点号与目标高（目标高为棱镜杆的高度），点“后视”，键入后视点坐标后（后视点坐标可不输入高程），点测量——斜距，此时即测出后视点坐标，将之与后视实际坐标进行对比，满足要求即可进行测量测量点点“同前”——设置即存点3、数据导出（插出SD卡）Menu——数据通讯——文件导出——导出测量数据——调用要导出的文件点回车——命名导出后作业的名称确定——选择300格式4、数据格式转换导出的文件格式为TEXT，通过开始——程序——South Total Station——全站仪传输软件打开导出的TEXT文件，转换——NTS300测量格式——CASS格式——保存此时，原来的TEXT文件内已变成坐标，把文件内的数据全选复制，用记事本打开桌面的dgx.DAT，把里面的数据替换即可。

注：1、出工前一天须检查仪器及对讲机电量，不足者充之2、仪器测量过程中没电，换电池后重新设置测站点与后视点3、仪器装箱时应将水平制动与竖直制动螺旋拧松4、跑棱镜的人员应跑到地形变化点，注意应把棱镜头朝向仪器5、画草图者应画对实物相对位置与相关点号CASS软件成地形图打开CASS软件1、展点绘图处理——展野外测点点号（此时提示输入比例尺，默认为1：500，如果要绘制别的比例尺的如1：1000，则输入1000回车）——选择要展的点文件2、绘制地物将房屋、路、植被、独立地物等一一绘出3、绘制等高线编辑——删除——删除实体所在图层——选择一点号来删除所有点号绘图处理——展高程点——选择要展的点文件等高线——建立DTM（三角网）——由数据文件生成——通过…来选择坐标文件——（如果有陡坎，选择建模过程考虑陡坎）——确定删除三角网中不合理的三角形等高线——修改结果存盘等高线——绘制等高线——确定等高线——删三角网等高线——等高线修剪——修剪两线间等高线来修剪路等的两条边间的等高线，用多段线绘制一条由低往高的辅助线，这条线与等高线的交点处即为等高线注记的位置，等高线——等高线注记——沿直线高程注记——只处理计曲线（1），处理所有等高线（2）——选择辅助直线等高线——等高线修剪——批量修剪等高线——选择整图处理、修剪、不选择高程注记与独立符号——确定4、地形图图幅添加见地形图图幅添加.doc5、绘制断面图用多段线连接渠道上的点（应由里程为0的一边开始连）工程应用——绘断面图——根据已知坐标——选择断面线——选择坐标数据文件，输入采样点间距点确定——根据情况修改横纵比例尺——点…来在图上点取生成断面图的左下角的位置——确定根据需要对断面图信息进行修改6、打印文件——绘图输出——打印——选择打印机及图纸尺寸——打印范围选择“窗口”——框选要打印的图形范围——选中居中打印——取消选择“布满图纸”，比例选择：1：1000的地形图为1：1，1：500为2：1，以此类推，可预览效果点确定来打印。

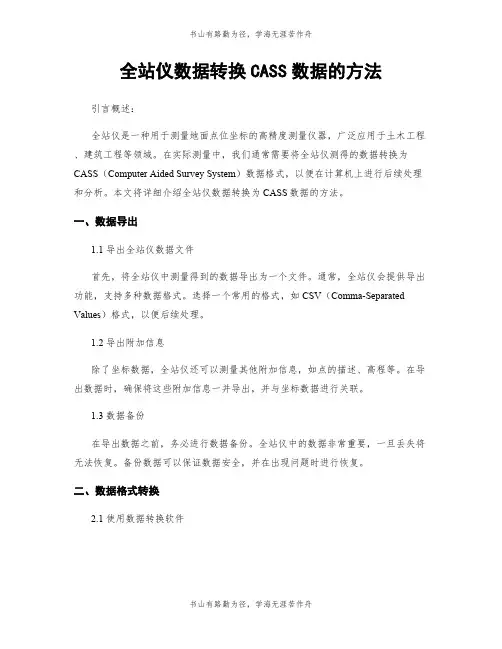

全站仪数据转换CASS数据的方法引言概述：全站仪是一种用于测量地面点位坐标的高精度测量仪器，广泛应用于土木工程、建筑工程等领域。

在实际测量中，我们通常需要将全站仪测得的数据转换为CASS（Computer Aided Survey System）数据格式，以便在计算机上进行后续处理和分析。

本文将详细介绍全站仪数据转换为CASS数据的方法。

一、数据导出1.1 导出全站仪数据文件首先，将全站仪中测量得到的数据导出为一个文件。

通常，全站仪会提供导出功能，支持多种数据格式。

选择一个常用的格式，如CSV（Comma-Separated Values）格式，以便后续处理。

1.2 导出附加信息除了坐标数据，全站仪还可以测量其他附加信息，如点的描述、高程等。

在导出数据时，确保将这些附加信息一并导出，并与坐标数据进行关联。

1.3 数据备份在导出数据之前，务必进行数据备份。

全站仪中的数据非常重要，一旦丢失将无法恢复。

备份数据可以保证数据安全，并在出现问题时进行恢复。

二、数据格式转换2.1 使用数据转换软件CASS数据格式通常与全站仪导出的数据格式不同，因此需要使用数据转换软件进行格式转换。

市面上有许多专业的测量软件，如AutoCAD、Trimble Business Center等，这些软件通常都支持全站仪数据的导入和转换。

2.2 导入全站仪数据将导出的全站仪数据导入数据转换软件。

根据软件的操作指南，选择正确的数据导入方式，并确保数据正确导入。

2.3 进行数据转换在数据转换软件中，选择CASS数据格式，并进行数据转换操作。

根据软件的功能和要求，选择正确的转换参数和选项，确保转换结果准确无误。

三、数据处理与编辑3.1 数据清理转换后的数据可能存在一些错误或不完整的情况，需要进行数据清理。

检查数据中的异常值、重复点位等问题，并进行修正或删除。

3.2 数据编辑根据实际需求，对数据进行编辑。

可以添加或修改点位的描述、高程等附加信息，以满足后续处理和分析的需要。

全站仪与南方CASS数据传输
1 首先把全站仪用串口数据线与电脑连接，然后开机:
首先，按MENU按钮,然后按F3然后按两次F4，到(存储管理）界面下出现如下界面：F1数据通讯
F2初始化此时按F1按钮
然后按F1 GTS格式,然后按F1 发送数据,然后按F2坐标数据，然后按F2（12位），然后按F2(调用)出你需要导出的作业文件夹，按F4回车，此时不动
2，
1）打开电脑上的南方CASS软件，打开菜单（数据)项下的(读取全站仪数据）出现如下界面：
2）把界面参数选择与全站仪通讯设置相同，然后点击(CASS坐标文件）后的（选
择文件）按钮,输入导出数据的文件名2008,如图
保存，然后按转换按钮出现如下界面
3）然后先在电脑上按回车键，再在全站仪上按F3 (是）键，之后数据开始导出。

数据全部导出后，软件左下角出现如下，
4)然后在CASS（绘图处理)菜单项下选展野外测点点号
然后输入比例尺按回车,
5)选择刚才导出的2008。

DAT文件。

点击打开，如图
.
展点成功。

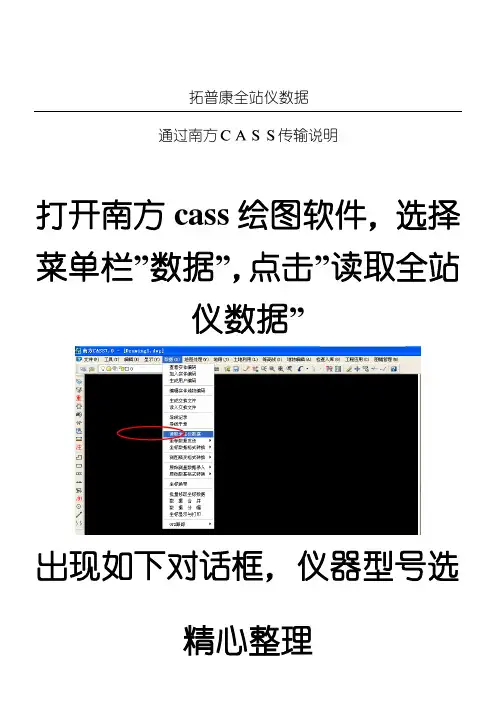

用CASS7.0传拓普康全站仪数据（1030）
一、电脑上的操作
1.新建txt文件;
2.打开CASS7.0软件；
3.选择“数据”中的“读取全站仪数据”；
4.在新弹出的对话框中选择相应的
仪器、端口、数据格式；再在通讯临时文件的对话框中
在第一步中选择的txt文件；
5.在中选择第一步中的txt
文件，将其后缀改为“dat”。

二、全站仪上的操作
6.打开全站仪，选择“菜单”→“F3储存管理”→按“P↓”选择“F1数据通讯”→“F1.GTS格式”→“F1发送数据”→“F1测量数据”→选择要传出的数据文件→按“回车”。

三、数据输出
7.在计算机中的这个界面点击“转换”，再
在弹出的对话框中点击“确定”。

8.在全站仪里点击“是”；
9.最后就是“静坐渭水边，只待数据传”。

全站仪数据传输简易教程
一、下载软件，安装相应的驱动程序
一、用USB线连接全站仪和电脑，
在我的电脑的设备管理器里找到端口，右键点击，选择属性端口设置高级
一、将高级中的端口号改为COM1
一、打开软件，点击下载GTS
一、打开全站仪，将全站仪连接电脑，在全站仪端选择储存管理——数据传输——GTS模式——通讯参数，保证其中各数据与图中相同。

电脑端口界面需勾选写入文本文件
一、发送数据——发送坐标数据——11位
一、电脑端确认下载
一、等待传输
最终文件的形式是这样的。

一、传输完成后将文件另存为.csv格式，确保文件能用excel打
开
一、将数据向后隔开一列
一、将文件后缀名修改为.dat格式。

二、
三、打开CASS，绘图处理——定显示区，比例1:500
一、绘图处理——展开野外测点
二、测点被展开
公办中专（中央广播电视中等专业学校）全年滚动招生，滚动注册：专业齐全（中专），建筑类专业（可考二级建造师、安全员、造价员必备学历、征兵入伍可用）药剂类专业（可考执业药师）（注：费用低、出证快，教育部直属中专，可做学历认证，国家学信网永久查询。

需要请加小编个人微信号：ponecn
社会保障部官网查询：测量工四级常年滚动办理！
（欢迎参与右下角评论）
以下为赞助商二维码
江浙沪安徽朋友，免费解决GPS、RTK、全站仪问题请加微信号：
jiaoyoufeng8710 （长按二维添加）。

全站仪数据转换CASS数据的方法一、背景介绍全站仪是一种用于测量地面上点的三维坐标的仪器。

CASS（Coordinate Automated Survey System）是一种用于处理和管理测量数据的软件。

将全站仪数据转换为CASS数据，可以方便地进行测量数据的处理和分析。

本文将详细介绍全站仪数据转换为CASS数据的方法。

二、全站仪数据的基本结构全站仪数据通常包括测量点的坐标、测量点的属性信息以及其他相关的测量参数。

在进行数据转换之前，需要了解全站仪数据的基本结构。

1. 坐标数据：全站仪测量的坐标数据通常以三维直角坐标系表示，包括X、Y、Z三个分量。

例如，一个测量点的坐标可以表示为(X, Y, Z)。

2. 属性信息：全站仪测量的点通常还包含一些属性信息，如点号、点名、点类型等。

这些属性信息可以用于对测量点进行分类和标识。

3. 测量参数：全站仪在测量过程中还会记录一些测量参数，如仪器高、水平角、垂直角等。

这些参数可以用于后续的数据处理和校正。

三、全站仪数据转换为CASS数据的方法将全站仪数据转换为CASS数据可以通过以下步骤完成：1. 数据导出：首先，从全站仪设备中将需要转换的数据导出到计算机上。

通常，全站仪设备提供了导出数据的功能，可以将数据保存为文本文件或者其他格式的文件。

2. 数据预处理：导出的全站仪数据通常需要进行一些预处理，以便与CASS软件兼容。

预处理包括数据格式转换、数据清洗和数据校正等步骤。

- 数据格式转换：根据CASS软件的要求，将全站仪数据的格式转换为CASS数据的格式。

例如，将全站仪数据的坐标格式转换为CASS数据的坐标格式。

- 数据清洗：对导出的全站仪数据进行清洗，去除不必要的信息和错误数据。

可以使用数据处理软件或者脚本进行自动化清洗。

- 数据校正：根据全站仪设备的校正参数，对全站仪数据进行校正。

校正可以包括仪器高的校正、水平角和垂直角的校正等。

3. 数据导入CASS软件：将预处理后的全站仪数据导入CASS软件。

2012-02-27 22:09【原创】南方CASS数据处理--全站仪坐标数据转换为CASS坐标数据格式图文教程本例教程高清视频下载地址：#优酷播放地址：一、系统环境：1. 操作系统 WIN XP ；2.应用软件：南方CASS7.0 FOR CAD2004 或CAD2006 （）3.应用软件：Microsoft Office Excel 2003；在实际工作中，我们使用的全站仪品牌和型号各不相同，从全站仪内存中下载到计算机上保存的坐标数据文件格式也不同。

然而，需要将这些不同格式的测点坐标数据文件展绘到CASS绘图区中，必须将全站仪导出的各种坐标数据格式文件转换为统一的CASS格式的坐标数据文件，才能在CASS软件中进行绘图工作。

下面跟大家交流一下，如何将全站仪导出的坐标数据转换为CASS坐标数据格式的两种基本方法和操作过程：方法一. 使用CASS联机数据传输功能使用数据线连接全站仪和计算机，通过设置正确的通讯参数后，由CASS数据传输处理功能，直接联机读取全站仪内存数据与并完成CASS格式坐标数据的转换。

操作过程详见--【原创】南方CASS数据传输--CASS读取全站仪数据图文教程CASS联机数据处理功能支持的仪器/设备主要有：●E500南方手簿，南方NTS-320坐标/测量、南方NTS500系列，南方NTS600系列；●托普康GTS-200坐标/测量；●索佳SET系列，索佳POWERSET；●尼康DTM-310，尼康DTM-500，尼康DTM-730；●徕卡GSI格式，徕卡IDX格式；●蔡司仪器；●宾得仪器；●捷创力仪器；●科力达KTS400系列，科力达KTS500系列。

方法二. 使用CASS脱机数据处理功能1. 使用全站仪配套的数据传输软件下载坐标数据，并保存为南方CASS可以转换处理的数据格式（如方法一中的仪器列表）。

2. 在CASS中脱机读取保存的数据文件，并转换为CASS格式的坐标数据文件：【数据】菜单--【读取全站仪数据】，弹出“全站仪内存数据转换”对话框，在顶部“仪器”列表中选择正确的类型，不要选中“联机”复选框后，通讯参数相关项目不可用。

全站仪数据转换CASS数据的方法全站仪是一种测量仪器，用于测量地面上的各种点的坐标和高程。

CASS （Coordinate Automated Survey System）是一种用于处理和管理测量数据的软件。

在进行测量工作后，我们通常需要将全站仪采集到的数据转换为CASS软件能够识别和处理的格式，以便进行后续的数据分析和处理工作。

下面是一种常用的全站仪数据转换CASS数据的方法，供参考：1. 准备工作在转换数据之前，确保你已经安装了CASS软件，并且具备相应的权限和许可证。

同时，确保你已经将全站仪与计算机连接，并且能够正常读取全站仪的数据。

2. 导入全站仪数据打开CASS软件，在菜单栏中选择“文件”-“导入”-“全站仪数据”。

在弹出的对话框中，选择你要导入的全站仪数据文件，并点击“确定”按钮。

CASS软件将自动解析和导入全站仪数据。

3. 数据格式转换一旦全站仪数据被成功导入CASS软件，你可以进行数据格式的转换。

在菜单栏中选择“编辑”-“数据格式转换”。

在弹出的对话框中，选择你要转换的数据格式，例如将全站仪数据转换为CASS软件能够识别的坐标和高程数据格式。

4. 数据校正和处理转换完成后，你可以对转换后的数据进行校正和处理。

CASS软件提供了一系列的工具和功能，用于对测量数据进行校正、筛选和处理。

你可以根据实际需求，选择相应的功能进行数据处理。

5. 导出CASS数据一旦你完成了数据的校正和处理，你可以将数据导出为CASS软件能够识别的格式。

在菜单栏中选择“文件”-“导出”-“CASS数据”。

在弹出的对话框中，选择你要导出的数据文件路径和格式，并点击“确定”按钮。

CASS软件将自动将数据导出为你选择的格式。

6. 数据保存和备份最后，将导出的CASS数据保存到你的计算机或其他存储设备中，并进行备份。

这样，你就可以随时随地访问和使用这些数据，进行进一步的分析和处理工作。

总结：全站仪数据转换CASS数据的方法包括准备工作、导入全站仪数据、数据格式转换、数据校正和处理、导出CASS数据以及数据保存和备份。

全站仪数据转换CASS数据的方法在测量工程中，全站仪是一种常用的测量仪器，用于测量地面上的各种点的坐标和高程。

CASS（Coordinate Automated Systems and Services）是一种常用的地理信息系统软件，用于处理和分析测量数据。

本文将详细介绍全站仪数据转换为CASS数据的方法，以便更好地利用和分析测量数据。

一、数据准备首先，需要准备全站仪测量得到的原始数据。

这些数据通常包括点的坐标、高程、观测角度等信息。

确保数据的准确性和完整性非常重要，因为后续的数据转换和分析将依赖于这些数据。

二、数据导出将全站仪测量得到的数据导出为常见的数据格式，如CSV（逗号分隔值）格式。

这种格式可以被CASS软件识别和导入。

导出的数据应包括点的编号、坐标、高程等信息，以及其他可能需要的观测参数。

三、数据导入CASS打开CASS软件，在菜单中选择“导入”或类似选项，然后选择导入的数据文件。

根据软件的要求，选择正确的数据格式和字段分隔符。

确认导入的数据文件后，软件将开始解析和导入数据。

四、数据校正和处理导入数据后，CASS软件将进行数据的校正和处理。

这包括对数据进行坐标转换、高程调整、观测角度校正等操作。

根据具体的测量任务和要求，可以选择不同的数据处理方法和参数。

五、数据编辑和分析在数据校正和处理完成后，可以对数据进行编辑和分析。

CASS软件提供了丰富的功能和工具，用于对测量数据进行可视化、统计和分析。

可以绘制测量点的图形、计算点之间的距离和角度、生成等高线图等。

六、数据导出和输出完成数据编辑和分析后，可以将结果数据导出为各种格式，如CSV、Excel、Shapefile等。

这些数据可以用于其他软件和系统的进一步处理和应用。

同时，CASS软件还支持将结果数据直接输出为图形和报告，以满足不同用户的需求。

总结：全站仪数据转换为CASS数据的方法包括数据准备、数据导出、数据导入CASS、数据校正和处理、数据编辑和分析、数据导出和输出等步骤。

全站仪数据转换CASS数据的方法全站仪是一种测量仪器，用于测量地面上的各种点的三维坐标。

CASS （Computer-Aided Surveying and Mapping）是一种专业的测量和地理信息系统软件。

在实际测量工作中，我们经常需要将全站仪采集到的数据转换为CASS软件能够识别和处理的数据格式。

本文将详细介绍全站仪数据转换为CASS数据的方法。

一、数据准备在进行数据转换之前，我们首先需要准备好全站仪采集到的数据和CASS软件。

全站仪采集到的数据通常以文本文件的形式保存，包含点的坐标、高程等信息。

CASS软件则需要提前安装并配置好。

二、数据预处理在进行数据转换之前，我们需要对全站仪采集到的数据进行预处理，以确保数据的准确性和完整性。

首先，我们需要检查数据文件的格式是否符合CASS软件的要求。

如果不符合，我们可以使用文本编辑器或数据处理软件进行格式转换。

其次，我们需要检查数据文件中是否存在异常值或错误数据。

如果存在，我们需要进行修正或删除。

三、数据转换1. 打开CASS软件并创建新项目。

2. 在CASS软件中选择“导入数据”或类似的选项。

3. 在弹出的对话框中选择全站仪数据文件，并确认导入选项。

4. 根据需要，选择坐标系、单位和其他参数。

5. 点击“导入”按钮开始数据转换。

6. 等待数据转换完成，CASS软件将自动将全站仪数据转换为CASS数据格式。

四、数据校验和调整在数据转换完成后，我们需要对转换后的数据进行校验和调整，以确保数据的准确性和一致性。

首先，我们可以在CASS软件中查看转换后的数据是否与全站仪数据一致。

其次，我们可以进行一些常见的数据调整操作，如坐标平差、高程校正等。

五、数据导出在完成数据校验和调整后，我们可以将转换后的CASS数据导出为需要的格式。

CASS软件通常支持多种导出格式，如DXF、CSV等。

根据需要，选择合适的导出格式并保存数据文件。

六、数据应用转换后的CASS数据可以在CASS软件中进行各种测量和地理信息系统分析。

此方法仅供参考
用USB数据连接线将全站仪和电脑连接，剩余步骤按箭头操作：开机（全站仪）→菜单（全站仪）→存储管理→文件导出（选择你要导出的数据→导出完成后返回菜单（存储管理）→数据传输→存储器模式（与电脑连接）→（电脑操作）我的电脑→打开（全站仪SD卡）磁盘→选择你导出的文件→复制（存放到你想要存的文件夹）→(粘贴后) →重命名（把TXT改成CSV）→保存→运行EXCEL→打开文件→（在点位后面插入一列空表格→（注：根据自己工程数据看X和Y坐标用不用换位置）→完成另存为→（保存类型为逗号分隔csv格式）→保存完成后→重命名（把CSV格式改成DAT）→运行CASS→（剩下的大家都会了吧）我就不说了。
