液压马达的工作原理液压马达是利用液压能将液压能转化为机械能的一种液压执行元件。
它是液压传动系统中的重要组成部分，广泛应用于工程机械、农业机械、船舶、航空航天等领域。
液压马达的工作原理主要是利用液压能使其内部的液压缸、齿轮或柱塞等部件产生相对运动，从而带动输出轴转动，实现对机械设备的驱动。
液压马达的工作原理可以简单概括为，液压能转化为机械能。
当液压油进入液压马达的液压缸内部时，液压缸内的活塞受到液压力的作用而产生位移，使得液压缸内的工作物质（如齿轮、柱塞等）产生相对运动，从而带动输出轴转动，输出机械能。
液压马达的工作原理与液压泵相反，液压泵是将机械能转化为液压能，而液压马达则是将液压能转化为机械能。
液压马达的工作原理涉及到液压传动的基本原理，即帕斯卡定律。
帕斯卡定律指出，封闭在容器内的液体传递压力时，传递的压力是均匀的，且方向不受限制。
这就是说，液压能够均匀地传递压力，并且可以在任何方向上传递。
液压马达正是利用了帕斯卡定律，通过液压能将液压能转化为机械能。
液压马达的工作原理还涉及到液压传动系统中的其他重要元件，如液压缸、齿轮、柱塞等。
这些元件在液压马达中起着至关重要的作用，它们的设计和工作原理直接影响着液压马达的性能和效率。
例如，液压缸的密封性能和活塞的运动稳定性，齿轮的传动效率和柱塞的工作频率等都会影响液压马达的工作效果。
总的来说，液压马达的工作原理是利用液压能将液压能转化为机械能，涉及到帕斯卡定律和液压传动系统中的各种液压元件。
了解液压马达的工作原理对于正确使用和维护液压马达至关重要，也有助于我们更好地理解液压传动系统的工作原理和应用。
希望本文能够帮助读者更加深入地了解液压马达的工作原理，为液压传动领域的工程应用提供一定的参考价值。
液压系统的组成和作用
液压系统是由液压泵、液压阀、液压缸（液压马达）、油箱、接头和管路以及液压油等组成的一种动力传递和控制系统。
其主要作用是将液压能转变成机械能进行工作。
液压系统的组成主要包括以下几个部分：
1. 液压泵：将机械能转变为液压能，使液压油得以流动和压力增大。
2. 液压阀：用于控制液压油的流动、压力和流量方向，包括方向控制阀、压力控制阀、流量控制阀等。
3. 液压缸（液压马达）：通过液压油的作用，将液压能转变为机械能，实现力的传递、运动控制和执行工作。
4. 油箱：用于存放液压油，并起到冷却润滑和气体分离的作用。
5. 接头和管路：用于连接液压元件和管道，使液压油能够流通和传递压力。
6. 液压油：作为液压传动介质，具有压力传递、密封、冷却和润滑等功能。
液压系统的作用主要有以下几个方面：
1. 力的传递和放大：通过液压缸或液压马达，可以将液压能转
变为机械能，实现力的传递和放大，广泛应用于起重、挖掘、压力机械等工业领域。
2. 运动控制：通过液压系统中的阀门控制液压缸的动作方式（如单作用、双作用、行程限制等），实现机械部件的运动控制，提高工作效率和精度。
3. 动力传递：液压系统可以将动力从一个地方传递到另一个地方，用于实现复杂的运动和力矩传递，例如起重机的工作机构。
4. 自动控制：通过控制液压系统的压力、流量和方向，使用逻辑阀、比例阀等，可以实现自动化的工作过程，提高生产效率和产品质量。
总之，液压系统的组成和作用是实现力的传递和运动控制，通过液压油的流动和压力变化，将液压能转换为机械能，广泛应用于各个工业领域。
浅谈液压系统中的液压泵、液压马达、液压缸的工作原理、区别及应用摘要：液压技术是实现现代化传动与控制的关键技术之一，世界各国都对其很重视，液压泵、液压马达以及液压缸作为液压系统中几个关键的元件，他们的工作原理、他们的主要组成以及他们的主要分类、区别都需要了解掌握。
本文分别讲述了液压泵、液压马达和液压缸的工作原理以及分类，同时阐明了它们的区别与联系，以及它们的具体应用，让人们更加清楚明白液压系统。
关键字：液压泵；液压马达；液压缸The hydraulic System of Hydraulic Pumps, Hydraulic Motors, Hydraulic Cylinders The Working Principle and Application of DifferentHU Nian-li (Chongqing Three Gorges University, Chongqing Wanzhou 404000)Abstract: The hydraulic technology is a key modernization drive and control technology, one of very great importance to their countries in the world, hydraulic pumps, hydraulic motors and hydraulic cylinders as the hydraulic system of several key components, how they work, their main The main components and their classification, differences need to know to master. This paper describes the hydraulic pumps, hydraulic motors and hydraulic cylinders of the working principle and classification, and state the differences and relations between them and their specific applications, so that people more aware of the hydraulic system.Key words: hydraulic pump; hydraulic motors; hydraulic cylinder液压传动是以流体作为工作介质对能量进行传递和控制的一种传动形式，相对于机械传动来说，它是一门新兴的技术。
液压泵的原理就是为液压传动提供加压液体的一种液压元件,就是泵的一种。
就是一种能量转换装置,它的功能就是把驱动它的动力机(如电动机与内燃机等)的机械能转换成输到系统中去的液体的压力能。
左图为单柱塞泵的工作原理图。
凸轮由电动机带动旋转。
当凸轮推动柱塞向上运动时,柱塞与缸体形成的密封体积减小,油液从密封体积中挤出,经单向阀排到需要的地方去。
当凸轮旋转至曲线的下降部位时,弹簧迫使柱塞向下,形成一定真空度,油箱中的油液在大气压力的作用下进入密封容积。
凸轮使柱塞不断地升降,密封容积周期性地减小与增大,泵就不断吸油与排油。
液压泵的分类1、按流量就是否可调节可分为:变量泵与定量泵。
输出流量可以根据需要来调节的称为变量泵,流量不能调节的称为定量泵。
2、按液压系统中常用的泵结构分为:齿轮泵、叶片泵与柱塞泵3种。
(1)齿轮泵:体积较小,结构较简单,对油的清洁度要求不严,价格较便宜;但泵轴受不平衡力,磨损严重,泄漏较大。
泵一般设有差压式安全阀作为超载保护,安全阀全回流压力为泵额定排出压力1、5倍。
也可在允许排出压力范围内根据实际需要另行调整。
但就是此安全阀不能作减压阀长期工作,需要时可在管路上另行安装。
该泵轴端密封设计为两种形式,一种就是机械密封,另一种就是填料密封,可根据具体使用情况与用户要求确定左图为外啮合齿轮泵的工作原理图。
壳体、端盖与齿轮的各个齿槽组成了许多密封工作腔。
当齿轮按如图所示的方向旋转时,右侧左侧吸油腔由于相互啮合的齿轮齿轮逐级分开,密封工作腔容积增大,形成部分真空,油箱中的油液被吸进来,将齿槽充满,并随着齿轮旋转,把油液带到右侧压油腔中;右侧因为齿轮在这面啮合,密封工作腔容积缩小,油液便被挤出去——吸油区与压油区就是由相互啮合的轮齿以及泵体分开的。
(2)叶片泵:分为双作用叶片泵与单作用叶片泵。
这种泵流量均匀、运转平稳、噪音小、作压力与容积效率比齿轮泵高、结构比齿轮泵复杂。
(3)柱塞泵:容积效率高、泄漏小、可在高压下工作、大多用於大功率液压系统;但结构复杂,材料与加工精度要求高、价格贵、对油的清洁度要求高。

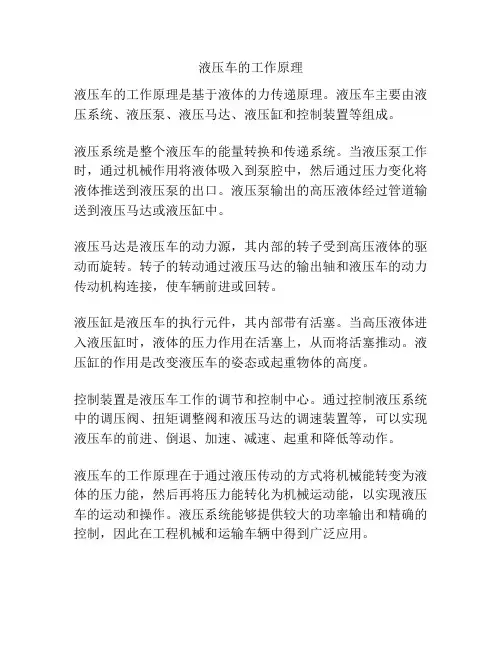

液压车的工作原理
液压车的工作原理是基于液体的力传递原理。
液压车主要由液压系统、液压泵、液压马达、液压缸和控制装置等组成。
液压系统是整个液压车的能量转换和传递系统。
当液压泵工作时，通过机械作用将液体吸入到泵腔中，然后通过压力变化将液体推送到液压泵的出口。
液压泵输出的高压液体经过管道输送到液压马达或液压缸中。
液压马达是液压车的动力源，其内部的转子受到高压液体的驱动而旋转。
转子的转动通过液压马达的输出轴和液压车的动力传动机构连接，使车辆前进或回转。
液压缸是液压车的执行元件，其内部带有活塞。
当高压液体进入液压缸时，液体的压力作用在活塞上，从而将活塞推动。
液压缸的作用是改变液压车的姿态或起重物体的高度。
控制装置是液压车工作的调节和控制中心。
通过控制液压系统中的调压阀、扭矩调整阀和液压马达的调速装置等，可以实现液压车的前进、倒退、加速、减速、起重和降低等动作。
液压车的工作原理在于通过液压传动的方式将机械能转变为液体的压力能，然后再将压力能转化为机械运动能，以实现液压车的运动和操作。
液压系统能够提供较大的功率输出和精确的控制，因此在工程机械和运输车辆中得到广泛应用。
液压执行机构工作原理
液压执行机构工作原理：
液压执行机构通过液体的压力传递和转换功效，将输入信号（一般为液压或气压信号）转化为机械能，并且将其传递到负载上，完成各种动作。
液压执行机构主要由液压缸和液压马达两部分组成。
液压缸是将液压能转化为线性运动能力的液压元件，而液压马达则可以将液压能转化为旋转运动能力。
液压执行机构的工作原理是利用液体的流体性质来完成转换过程。
当施加压力在液体上时，液体将产生等大小且作用方向与施力方向相反的压力。
利用这个原理，当压力施加在液压缸的活塞上时，活塞将受力，并将压力传递到负载上，从而完成线性的工作。
在液压执行机构中，还会配备液压阀，用于控制流体的流动方向和流量大小。
通过控制液压阀的开启与关闭，可以实现对液体流动的控制，从而控制液压执行机构的动作。
总结起来，液压执行机构工作的基本原理是通过液体的流体性质和液压阀的控制来实现能量的转换和传递，从而完成各种机械动作。
液压控制系统的基本组成液压控制系统是一种利用液体传递能量和信号来实现工程机械运动和工作的系统。
它由多个组成部分组成，每个部分都起着重要的作用，共同完成系统的控制和运行。
一、液压能源部分液压能源部分主要由油箱、液压泵和液压马达组成。
油箱是用来存储液压油的容器，它具有一定的容积和进出口口。
液压泵是将机械能转换为液压能的装置，它通过旋转或往复运动产生一定压力的液体。
液压马达则是将液压能转换为机械能的装置，它通过液体的压力驱动执行机构的运动。
二、执行部分执行部分主要由液压缸和液压马达组成。
液压缸是将液压能转换为机械能的装置，它通过液体的压力推动活塞运动，从而实现线性运动。
液压马达则是将液压能转换为机械能的装置，它通过液体的压力驱动转子运动，从而实现旋转运动。
三、控制部分控制部分主要由控制阀和控制阀组成。
控制阀是用来控制液体流动的装置，它根据系统需求和操作信号来调节液体的流量和压力，从而实现对系统的控制。
控制阀组则是由多个控制阀组合而成的装置，它可以实现更复杂的控制功能，如方向控制、速度控制、压力控制等。
四、辅助部分辅助部分包括油管、滤油器、油温计、油压表等。
油管是用来连接液压元件的管道，它起到输送液压油的作用。
滤油器是用来过滤液压油中的杂质和污染物，保证系统的正常运行。
油温计和油压表则用来监测液压油的温度和压力，及时发现和解决系统故障。
以上就是液压控制系统的基本组成。
液压能源部分提供了液压能，执行部分将液压能转换为机械能，控制部分根据系统需求和操作信号来控制液体流动，辅助部分则起到连接、过滤和监测的作用。
这些部分互相配合，共同构成了一个完整的液压控制系统，实现了工程机械的运动和工作。
液压控制系统在工程机械、航空航天、冶金、石油化工等领域有广泛的应用，具有高效、可靠、灵活等优点，是现代工程技术的重要组成部分。
液压执行元件是将液压泵提供的液压能转变成机械能并拖动外界负载作功的能量转换装置。
它包括液压缸和液压马达。
§5－1 液压马达一·液压马达分类和特点✓按结构类型可分为齿轮式，叶片式，柱塞式。
✓液压马达按转速分为高速小扭矩和低速大扭矩两大类。
高速小转矩马达基本类型：齿轮式、叶片式、柱塞式等。
主要特点：转速较高，转动惯量小，便于启动和制动，调节灵敏度高，输出转矩不大（仅几十Nm到几百Nm。
主要缺点：起动扭矩较低，低速稳定性差，最低转速偏高。
低速大转矩马达基本型式：径向柱塞式、多作用叶片马达等。
如: 静平衡马达、曲轴连杆式马达、多作用曲线马达等。
主要特点：排量大，体积大，转速低，因此可直接与工作机构连接，不需要减速装置，使传动机构大为简化，通常低速液压马达输出转矩较大（可达几千Nm到几万Nm。
缺点：转动惯量大，制动较为困难。
液压马达与液压泵比较，液压马达具有以下特点液压马达应该能够正、反转，因而要求其内部结构对称，进油口和出油口一样大，叶片马达的叶片径向布置；液压马达的转速范围需要足够大，特别对它的最低稳定转速有一定的要求。
因此，它通常采用滚动轴承或滑动轴承；液压马达由于在输入压力油条件下工作，因此不必具备自吸能力，但液压马达应有较大的起动扭矩。
二·高速液压马达的工作原理◆与液压泵具有同样的基本结构要素。
常用的高速液压马达的结构与同类型的液压泵很相似。
◆齿轮式、叶片式、柱塞式液压马达的工作原理。
定量泵变量泵1．齿轮式液压马达的工作原理2．叶片式液压马达的工作原理3．轴向柱塞式液压马达的工作原理三 液压马达的基本参数和基本性能1.压力（MPa ）⑴工作压力：液压马达实际工作时输入口的压力。
⑵额定压力： 液压马达长期连续运转能正常工作所允许使用的最高工作压力。
⑶极限压力：液压马达在短时间内超载所允许使用的最高压力。
2. 排量和流量⑴排量V （m3/r ）（mL/r ）在不考虑泄漏的情况下，液压马达每转一转所输入的液体体积。
煤矿用液压马达原理
煤矿用液压马达原理:
液压马达是一种将液压能转化为机械能的装置，广泛应用于各种工业领域，其中包括煤矿工业。
液压马达的原理是依靠液压系统中的液体压力将输入的液压能转换为转动力矩。
液压马达的工作原理与液压缸类似，都是通过液体的压力差来产生力。
液压马达由外壳、驱动轴、传动装置和液压装置等组成。
液压马达的外壳是一个密封的容器，内部有液压驱动轴和传动装置。
当液体经过马达内的液压装置时，液体会带动液压驱动轴旋转，从而驱动传动装置输出转动力矩。
液压马达使用的液体通常是液压油，通过液压泵将液压油送入液压马达，形成一定的压力。
液压马达内部的液体受到高压力的作用，使得驱动轴和传动装置产生转动力矩。
液体压力越高，液压马达输出的转动力矩就越大。
煤矿中使用液压马达的一个典型应用是用于煤矿机械的驱动系统。
煤矿机械通常需要大量的驱动力和转动力矩，而液压马达正好能够提供这种能量。
液压马达能够通过液压系统中的液压能将驱动力转化为机械能，使得煤矿机械能够高效地工作。
总之，煤矿用液压马达利用液体压力将液压能转换为机械能，是煤矿工业中常用的动力装置。
其工作原理是通过液体的压力差产生转动力矩，应用于煤矿机械的驱动系统，提供驱动力和转动力矩，实现高效工作。
手动液压叉车升降原理
手动液压叉车升降原理主要是通过液压系统实现的。
液压系统由液压油泵、液压马达、液压缸以及与之连接的液压管路等组成。
1. 液压油泵：液压油泵由手动操作杆或脚踏板控制，通过动力源产生的机械动能将液体吸入液压系统中，并使液体产生强大的压力能。
2. 液压马达：液压马达是液压系统中的执行元件之一，通过接收液压油泵输出的高压油液，将液压能转变为机械能，从而驱动液压叉车的升降运动。
3. 液压缸：液压缸是液压系统中的另一个执行元件，它接收来自液压马达的高压油液，并将其转化为推动力，驱动叉车上下运动。
液压叉车的升降原理如下：
1. 升降操作杆：驾驶员手动操作升降操作杆，改变液压油泵的工作状态。
当操作杆向上移动时，液压油泵开始工作，并让液压油液由液体储存箱中被吸入液压系统。
2. 液压油液：液压油液由液压油泵吸入液压系统，并在液压管路中传输。
液压油液中的高压力能被传输到液压马达和液压缸中。
3. 升降运动：当液压油液进入液压马达时，液压马达受到高压力能的作用，开始旋转。
通过与叉车上的升降装置连接，液压马达将旋转动能转变为线性推动力，从而使叉车升降。
4. 释放液压油液：当驾驶员松开升降操作杆时，液压油泵停止工作，液压油液停止进入液压系统。
同时，液压马达和液压缸中的液压油液被通过液压缸的安全阀以及合适的管路回流到液体储存箱中，释放压力。
总结：手动液压叉车通过驾驶员操纵升降操作杆来控制液压油泵的工作，使液压油液经过液压管路传输到液压马达和液压缸中，从而产生升降力。
液压马达将液压能转化为机械能，驱动叉车实现升降运动。
液压执行器的原理
液压执行器是一种利用压缩液体的压力产生机械运动的装置。
其工作原理是利用液体在封闭管路中的不可压缩性和转移压力的特性，通过施加压力来推动活塞或挡板等负载进行运动。
液压执行器通常由液压缸、液压马达和液压泵等部件组成。
液压执行器的工作原理是利用压缩液体的特性。
当有液体进入液压执行器的封闭管路时，液体会受到一定的压力。
这种压力是由液体的体积和液体流动的速度决定的。
当液体流动速度变化时，其体积和压力也随之变化。
液压执行器通常由两个主要部分组成：液压马达和液压缸。
液压马达是一种将液体能量转换为机械能的装置，通常用于产生旋转运动。
液压缸则是一种将液体能量转换为机械能的装置，通常用于产生直线运动。
液压执行器的工作过程通常由液压泵提供动力，将液体推送到液压执行器的封闭管路中。
当液体进入液压执行器后，它会施加一定的压力，推动液压马达或液压缸进行运动。
这种运动通常由阀门和压力计等控制装置来控制和监测。
总之，液压执行器是一种利用液体的压力来产生机械运动的装置。
它的工作原理是利用液体的不可压缩性和转移压力的特性，通过施加压力来推动负载进行运动。
液压执行器通常由液压马达、液压缸和液压泵等部件组成，其工作过程由阀门和压力计等控制装置来控制和监测。
液压泵的原理是为液压传动提供加压液体的一种液压元件，是泵的一种。
是一种能量转换装置，它的功能是把驱动它的动力机(如电动机和内燃机等)的机械能转换成输到系统中去的液体的压力能。
左图为单柱塞泵的工作原理图。
凸轮由电动机带动旋转。
当凸轮推动柱塞向上运动时，柱塞和缸体形成的密封体积减小，油液从密封体积中挤出，经单向阀排到需要的地方去。
当凸轮旋转至曲线的下降部位时，弹簧迫使柱塞向下，形成一定真空度，油箱中的油液在大气压力的作用下进入密封容积。
凸轮使柱塞不断地升降，密封容积周期性地减小和增大，泵就不断吸油和排油。
液压泵的分类1、按流量是否可调节可分为：变量泵和定量泵。
输出流量可以根据需要来调节的称为变量泵，流量不能调节的称为定量泵。
2、按液压系统中常用的泵结构分为：齿轮泵、叶片泵和柱塞泵3种。
（1）齿轮泵：体积较小，结构较简单，对油的清洁度要求不严，价格较便宜；但泵轴受不平衡力，磨损严重，泄漏较大。
泵一般设有差压式安全阀作为超载保护，安全阀全回流压力为泵额定排出压力1.5倍。
也可在允许排出压力范围内根据实际需要另行调整。
但是此安全阀不能作减压阀长期工作，需要时可在管路上另行安装。
该泵轴端密封设计为两种形式，一种是机械密封，另一种是填料密封，可根据具体使用情况和用户要求确定左图为外啮合齿轮泵的工作原理图。
壳体、端盖和齿轮的各个齿槽组成了许多密封工作腔。
当齿轮按如图所示的方向旋转时，右侧左侧吸油腔由于相互啮合的齿轮齿轮逐级分开，密封工作腔容积增大，形成部分真空，油箱中的油液被吸进来，将齿槽充满，并随着齿轮旋转，把油液带到右侧压油腔中；右侧因为齿轮在这面啮合，密封工作腔容积缩小，油液便被挤出去——吸油区和压油区是由相互啮合的轮齿以及泵体分开的。
（2）叶片泵：分为双作用叶片泵和单作用叶片泵。
这种泵流量均匀、运转平稳、噪音小、作压力和容积效率比齿轮泵高、结构比齿轮泵复杂。
（3）柱塞泵：容积效率高、泄漏小、可在高压下工作、大多用於大功率液压系统；但结构复杂，材料和加工精度要求高、价格贵、对油的清洁度要求高。
液压泵站的组成液压泵站的定义液压泵站是通过增加外力来压缩或驱动液体，以实现流体传动和控制的装置。
它在工程机械、冶金、化工、船舶等领域广泛应用，是现代工业自动化的重要组成部分。
液压泵站的作用液压泵站的主要作用是提供压力源、驱动液压执行元件，使之能够根据需要执行工作。
液压泵站的构成液压泵站一般由以下几个主要组成部分组成：1. 液压泵液压泵是液压泵站的核心组件，主要用于提供压力。
液压泵的种类繁多，常见的有齿轮泵、叶片泵、柱塞泵等。
2. 液压马达液压马达是液压泵站的另一核心组件，用于将液压系统的能量转换为机械能。
它通常与液压泵配合使用，实现液压系统的能量传递和转换。
3. 液压控制阀液压控制阀用于控制液压系统的流量、压力和方向等参数，使液压系统能够按照预定要求进行工作。
4. 油箱油箱是液压泵站的储油装置，用于储存液压油。
它通常还包括油液过滤器、油温计、油位指示器等附属设备，以保证液压系统的正常运行。
5. 油液传输管路油液传输管路用于连接液压泵站的各个组件，将液体从油箱送往液压执行元件，并返回油箱。
6. 液压缸和液压马达液压缸和液压马达是液压泵站的输出执行元件。
液压缸通常用于实现线性动作，液压马达通常用于实现旋转动作。
7. 液压辅助装置液压泵站还可以配备一些液压辅助装置，如压力表、油液冷却器、油液过滤器等，以提高液压系统的工作效率和可靠性。
液压泵站的工作原理液压泵站的工作原理可以简单概括为以下几个步骤：1.液压泵通过旋转或往复运动吸入液体，并将其压力增大。
2.经过液压控制阀的调节，液体按照预定流量、压力和方向进入液压执行元件。
3.液压执行元件根据液压系统的要求，执行相应的工作。
4.油液经过液压执行元件后回流至液压泵或油箱，形成闭环。
液压泵站的应用液压泵站广泛应用于工程机械、冶金、化工、船舶等领域。
它可以用于实现机械设备的定向、定位、运动控制等功能，提高生产效率，降低劳动强度。
液压泵站还被广泛应用于现代工业自动化系统中，与传感器、执行机构等组成闭环控制系统，实现工业生产的自动化和智能化。
