液压执行元件第六章液压与液压缸液压马达和液压缸是将液

填空题：1.液压传动装置由、、、和五部分组成。

2. 一般的气源装置主要由空气压缩机、冷却器、储气罐、和等组成。

3. 液压控制阀按其用途来分可分为，，。

4. 液压泵按结构分、、三种，它们是利用的变化来进行工作的，所以称为。

5.由于实际的流体具有一定的黏性，所以在管道中会存在压力的损失，这种压力损失有那两种，。

6. 压力阀的共同特点是利用和相平衡的原理来进行工作的。

7.液体在管中流动时，存在和两种流动状态，液体的流动状态可用来判定。

8．三位换向阀处于中间位置时，其油口P、A、B、T间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的。

9. 在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为。

10.液压传动是以为工作介质进行能量传递的一种形式。

1.答案：动力元件，执行元件，控制元件，辅助元件，工作介质2.干燥器，空气过滤器3.方向控制阀，压力控制阀，流量控制阀4.齿轮泵，叶片泵，柱塞泵，密封容积，容积式泵5.沿程压力损失，局部压力损失6.液压力，平衡力7.层流，絮流，雷诺数8.中位机能9.压力冲击10.液体1.液压执行元件包括：液压缸和液压马达，它们都是将压力能转化成机械能的能量转换装置。

2.压力控制阀主要有溢流阀，减压阀，顺序阀，压力继电器等。

3. 液压传动是以液体作为工作介质来进行能量传递。

4.常用的液体粘度有三种，分别为：运动粘度，相对粘度，动力粘度。

5.液压油的品种很多，主要可分为：矿物油型液压油，难燃型液压液。

6.消除困油的方法是：在齿轮的两侧开卸荷槽。

7.压力取决于负载，速度取决于流量。

8.高速马达有：齿轮马达，叶片马达，轴向柱塞马达。

9.齿轮泵按结构形式可分为：外啮合，内啮合。

10.液压执行元件包括：液压缸和液压马达。

11. 液压泵是液压系统的动力元件，也是一种能量转换装置。

国家开放大学电大《液压与气压传动》机考网考形考题库答案一、单选题1.在气压系统中，压力的大小取决于（）。

正确答案：负载2.在压力较高的液压系统中，优先采用（）。

正确答案：钢管3.在液压传动中，工作液体不起（）的作用。

正确答案：升温4.在液压系统中，减压阀能够（）。

正确答案：保持出油口压力稳定5.对压力继电器叙述不正确的是：（）。

正确答案：改变弹簧的压缩量可以调节流量6.对于液压泵来说，实际流量总是__理论流量；实际输入扭矩总是__其理论上所需要的扭矩。

正确答案：小于大于7.反应灵敏、应用广泛的蓄能器是（）蓄能器。

正确答案：气囊式8.方向控制回路是利用（）使执行元件（气缸或气马达）改变运动方向的控制回路。

正确答案：换向阀9.换向阀高压系统宜采用______。

正确答案：柱塞泵10.减压阀处于工作状态时，其出口压力比进口压力（）。

正确答案：低11.绝热过程的特征是______。

正确答案：气体与外界无热量交换12.可输出回转运动的液压缸是（）。

正确答案：摆动缸13.当a或b任一孔有气信号时，S口就有输出的逻辑元件是（）。

正确答案：或门14.当活塞缸截面积一定时，液压缸（或活塞）的运动速度取决于（）。

正确答案：流量15.电液换向阀用于控制油液的（）。

16.对行程较长的机床，考虑到缸体的孔加工困难，所以采用（）液压缸。

正确答案：柱塞式17.对气压装置气源入口处压力进行调节的二次压力控制回路一般由空气过滤器、（）和油雾器组成。

正确答案：减压阀18.（）系统效率较高，且速度稳定性好。

正确答案：容积节流调速19.（）元件将油液的压力能转换为对外做功的机械能，完成对外做功。

正确答案：执行20.（）元件向液压系统提供压力油，将电机输出的机械能转换为油液的压力能。

正确答案：动力21.泵的实际流量是指______。

正确答案：泵的理论流量和泄漏量之差22.伯努力方程是（）在流体力学中的表达形式。

正确答案：能量守恒定律23.常用的电磁换向阀用于控制油液的（）。

《液压传动与控制》模拟试卷A一、选择题1．下列关于液压系统特征的表述正确的是。

A) 以液体作为工作介质，实现传动；B）系统压力由外载来建立，系统压力大小与负载大小有关；C) 执行元件的运动速度，通常由系统中的流量（动力元件容积变化)来决定的；D）系统的功率决定于系统的流量和压力。

2．液压泵、液压马达和液压缸都是液压传动系统中的能量转换元件，是把机械能转换为压力能，而则将压力能转换成机械能。

A) 液压泵；B) 液压马达; C）液压缸。

3．流量脉动会直接影响到系统工作的平稳性，引起压力脉动,使管路系统产生振动和噪声。

在下列容积式泵中，都存在流量脉动,尤以的流量脉动最大。

A）齿轮泵；B) 叶片泵；C) 柱塞泵.4．下面元件中可实现变量的有.A）齿轮液压泵或液压马达；B）叶片液压泵或液压马达；C)柱塞液压泵或液压马达。

5．下面可实现执行元件快速运动的有效办法是.A）差动连接；B)双泵并联；C)增速缸；D）调速阀.6．可用于控制液流的压力、方向和流量的元件或装置称为液压控制阀。

可控制方向；可控制流量；可控制压力。

A)减压阀；B)溢流阀；C)单向阀；D)调速阀。

7．下面关于换向阀最正确的描述是D 。

A)三位四通换向阀；B)二位三通换向阀；C)一位二通换向阀;D）二位四通液动换向阀。

8．下面可以构成差动连接油路，使单活塞杆缸的活塞增速的滑阀机能是型。

A）O；B) P;C) Y；D）M。

9．下列法中可能有先导阀的阀是。

A)换向阀; B）溢流阀；C）比例减压阀；D）顺序阀.10．0型机能的三位四通电液换向阀中的先导电磁阀的中位机能是型.A）O；B）P;C) Y；D）M。

11．在压力阀控制压力的过程中，需要解决压力可调和压力反馈两个方面的问题，压力调节的原理通常是。

调压方式主要用于液压阀的先导级中.A)流量型油源并联溢流式调压；B)压力型油源串联减压式调压；C)半桥回路分压式调压。

12．根据“并联溢流式压力负反馈”原理设计而成的液压阀称为。

一、换向基本回路 换向问路是用来使执行元件换向和起停。它主要由各种换 向阀等组成。 1滑阀换向的基本回路
A B
P o
2为采用变量泵进行换向的回路
3行程换向阀控制的换向回路
4行程开关控制的换向回路
A B P o
二、顺序动作基本回路 实现顺序动作。 1．压力控制的 利用油路本身压力的变化， 使执行元件动作，发出讯号， 使执行元件顺序动作。
1
( p3 0)
F p泵 A1 F T回＝－ v v
2)回油节流调速回路的特性 ①速度负载特性
②功率特性和回路效率(规律和进油一样)
功率损失： ΔP= P泵-P缸= P泵ΔQ + p2Q2 可见，有两部分组成： ΔP= P泵ΔQ——溢流损失
ΔP= p2Q2 ——节流损失
回路效率
5．尽量按装在靠近液压系统有冲击、脉动的地方
6．安装于管路上的，作用着一个相当于它人口面积和 管道油压相乘的作用力，因此必须用支持板和托架牢 固地将其主体固定。 7．在正常工作情况下，每隔六个月要检查一次充气压 力，使之经常保持所定的预压力。 8．在搬运、安装、拆卸之前，应预先把内部的气体及 液压油完全放掉。
1. 简述蓄能器的作用，在使用蓄能器时应注意哪些问题？ 2.简述滤油器的作用，举出几种滤油器的安装方式。
第七章液压基本回路 一个复杂的液压系统都是有一些基本的液压回路组成的。 所谓基本回路是液压元件组成，以完成特定功能的油路结构。 第一节方向控制回路 方向控制基本回路用来控制液压系统中油路的接通、切 断、和换向，从而使执行元件实现起动、停止和换向。这一 类换向回路常用的有换向、顺序、同步、自锁等基本回路。
回油节流调速回路中液压缸回油腔的压力p2有时比进油腔的 压力p1还要高得多。由缸的力平衡方程可得p2=（p1A1-F），当负 载F=0、A1/A2=2（即差动缸）时，p2=2p1。这样就会增加密封摩 擦、降低密封件的寿命，引起泄漏增加，效率降低。

绪论一、填空题2、液压传动系统主要由__动力装置_______、_执行装置________、_控制调节装置________、_辅助装置____及传动介质等部分组成。

3、能源装置是把___机械能___转换成流体的压力能的装置，执行装置是把流体的___压力能___转换成机械能的装置，控制调节装置是对液(气)压系统中流体的压力、流量和流动方向进行控制和调节的装置。

二、判断题（×）1、液压传动不容易获得很大的力和转矩。

（√）3、液压传动系统不宜远距离传动。

（×）7、液压传动系统中，常用的工作介质是气油。

三、选择题1、把机械能转换成液体压力能的装置是（ A ）。

A动力装置、B执行装置、C控制调节装置2、液压传动的优点是（ A ）。

A比功率大、B传动效率低、C可定比传动3、液压传动系统中，液压泵属于（ A ），液压缸属于（ B ，溢流阀属于（ D ），油箱属于（ C ）。

A.动力装置B.执行装置C.辅助装置D.控制装置第一章液压传动基础一、填空题1、流体流动时，沿其边界面会产生一种阻止其运动的流体摩擦作用，这种产生内摩擦力的性质称为___粘性______。

6、油液粘度因温度升高而___降低___ ，因压力增大而___增加___ 。

7、液压油是液压传动系统中的传动介质，而且还对液压装置的机构、零件起着__润滑____、__冷却____和防锈作用。

二、判断题（×）3、液压千斤顶能用很小的力举起很重的物体，因而能省功。

（√）4、空气侵入液压系统，不仅会造成运动部件的“爬行”，而且会引起冲击现象（√）9、用来测量液压系统中液体压力的压力计所指示的压力为相对压力。

（×）10、以大气压力为基准测得的高出大气压的那一部分压力称绝对压力。

三、选择题2.在密闭容器中，施加于静止液体内任一点的压力能等值地传递到液体中的所有地方，这称为（ D ）A.能量守恒原理B.动量守恒定律C.质量守恒原理D.帕斯卡原理5.（ A ）是液压传动中最重要的参数。

气压传动、液压传动和液力传动基础知识一、气压传动篇气压传动以压缩气体为工作介质，靠气体的压力传递动力或信息的流体传动。

传递动力的系统是将压缩气体经由管道和控制阀输送给气动执行元件，把压缩气体的压力能转换为机械能而作功;传递信息的系统是利用气动逻辑元件或射流元件以实现逻辑运算等功能，亦称气动控制系统。

1、气压传动的特点工作压力低，一般为0.3~0.8兆帕，气体粘度小，管道阻力损失小，便于集中供气和中距离输送，使用安全，无爆炸和电击危险，有过载保护能力；但气压传动速度低，需要气源。

2、气压传动的组成气压传动由气源、气动执行元件、气动控制阀和气动辅件组成。

气源一般由压缩机提供。

气动执行元件把压缩气体的压力能转换为机械能，用来驱动工作部件，包括气缸和气动马达。

气动控制阀用来调节气流的方向、压力和流量，相应地分为方向控制阀、压力控制阀和流量控制阀。

气动辅件包括:净化空气用的分水滤气器，改善空气润滑性能的油雾器，消除噪声的消声器，管子联接件等。

在气压传动中还有用来感受和传递各种信息的气动传感器。

3、气压传动的优点•用空气做介质，取之不尽，来源方便，用后直接排放，不污染环境，不需要回气管路因此管路不复杂；•空气粘度小，管路流动能量损耗小，适合集中供气远距离输送；•安全可靠，不需要防火防爆问题，能在高温，辐射，潮湿，灰尘等环境中工作；•气压传动反应迅速；•气压元件结构简单，易加工，使用寿命长，维护方便，管路不容易堵塞，介质不存在变质更换等问题；4、气压传动的缺点•空气可压缩性大，因此气动系统动作稳定性差，负载变化时对工作速度的影响大；•气动系统压力低，不易做大输出力度和力矩；•气控信号传递速度慢于电子及光速，不适应高速复杂传递系统；•排气噪音大；二、液压传动篇液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。

1、液压传动的基本原理利用液压泵将原动机的机械能转换为液体的压力能，通过液体压力能的变化来传递能量，经过各种控制阀和管路的传递，借助于液压执行元件(液压缸或马达)把液体压力能转换为机械能，从而驱动工作机构，实现直线往复运动和回转运动。

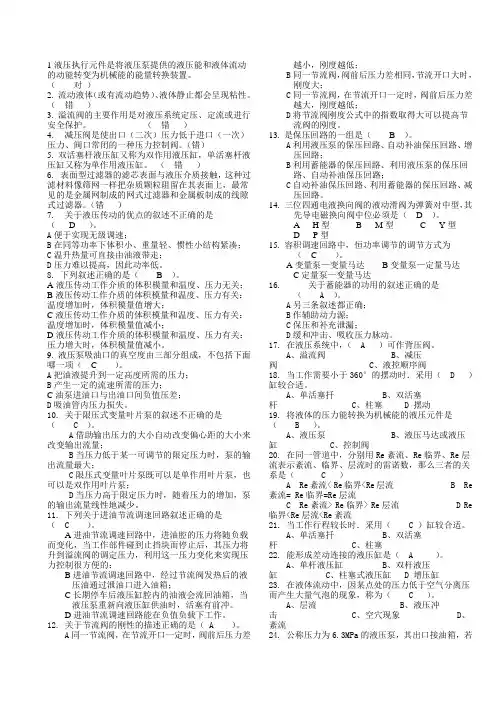

1液压执行元件是将液压泵提供的液压能和液体流动的动能转变为机械能的能量转换装置。

（对）2. 流动液体（或有流动趋势）、液体静止都会呈现粘性。

（错）3. 溢流阀的主要作用是对液压系统定压、定流或进行安全保护。

（错）4.减压阀是使出口（二次）压力低于进口（一次）压力、阀口常闭的一种压力控制阀。

（错）5. 双活塞杆液压缸又称为双作用液压缸，单活塞杆液压缸又称为单作用液压缸。

（错）6. 表面型过滤器的滤芯表面与液压介质接触，这种过滤材料像筛网一样把杂质颗粒阻留在其表面上，最常见的是金属网制成的网式过滤器和金属板制成的线隙式过滤器。

（错）7.关于液压传动的优点的叙述不正确的是（ D ）。

A便于实现无级调速；B在同等功率下体积小、重量轻、惯性小结构紧凑；C温升热量可直接由油液带走；D压力难以提高，因此功率低。

8. 下列叙述正确的是（ B ）。

A液压传动工作介质的体积模量和温度、压力无关；B液压传动工作介质的体积模量和温度、压力有关：温度增加时，体积模量值增大；C液压传动工作介质的体积模量和温度、压力有关：温度增加时，体积模量值减小；D液压传动工作介质的体积模量和温度、压力有关：压力增大时，体积模量值减小。

9. 液压泵吸油口的真空度由三部分组成，不包括下面哪一项（ C ）。

A把油液提升到一定高度所需的压力；B产生一定的流速所需的压力；C油泵进油口与出油口间负值压差；D吸油管内压力损失。

10. 关于限压式变量叶片泵的叙述不正确的是（ C ）。

A借助输出压力的大小自动改变偏心距的大小来改变输出流量；B当压力低于某一可调节的限定压力时，泵的输出流量最大；C限压式变量叶片泵既可以是单作用叶片泵，也可以是双作用叶片泵；D当压力高于限定压力时，随着压力的增加，泵的输出流量线性地减少。

11.下列关于进油节流调速回路叙述正确的是（ C ）。

A进油节流调速回路中，进油腔的压力将随负载而变化，当工作部件碰到止挡块而停止后，其压力将升到溢流阀的调定压力，利用这一压力变化来实现压力控制很方便的；B进油节流调速回路中，经过节流阀发热后的液压油通过泄油口进入油箱；C长期停车后液压缸腔内的油液会流回油箱，当液压泵重新向液压缸供油时，活塞有前冲。

液压与气压传动习题库及参考答案一、填空题1、液压传动的工作原理是（）定律。

即密封容积中的液体既可以传递（），又可以传递（）。

（帕斯卡、力、运动）2、液压管路中的压力损失可分为两种，一种是（），一种是（局）。

（沿程压力损失、局部压力损失）3、液体的流态分为（）和（），判别流态的准则是（）。

（层流、紊流、雷诺数）4、我国采用的相对粘度是（），它是用（）测量的。

（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（）。

6、齿轮泵存在径向力不平衡，减小它的措施为（）7、单作用叶片泵的特点是改变（）就可以改变输油量，改变（）就可以改变输油方向。

（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（），其装置名称为（）；叶片泵的配流方式为（），其装置名称为（）。

（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同的（）环（）环和（）环组成。

（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（）和（）。

11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。

12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（）容积调速回路（）容积调速回路、（）容积调速回路、（）容积调速回路。

（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。

温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。

（内摩擦力，小，大）14、绝对压力等于大气压力（），真空度等于大气压力（）。

（+相对压力，－绝对压力）16、液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）。

（机械能，液压能，压力油；液压能，机械能，转矩，转速）17、在实际工作中，泵的q实（）q理，马达的q实（）q 理，是由（）引起的，缩小q实、q理二者之差的主要措施为（改善密封）。

临沭县职业中专《液压与气压传动技术》理论试题第一部分选择题1、由大多数测压仪表所测得的压力是( )A. 绝对压力B. 真空度C. 相对压力D. 大气压力2、某一牌号L-HL22普通液压油的运动黏度平均值为22m㎡/s，测量温度标准值为( )A. 20℃B. 40℃C. 60℃D. 不确定3、液压油的黏度对 ( )变化十分敏感A. 压力B. 负载C. 温度D. 湿度4、在密闭容器中，施加于静止液体上的压力将被转到液体各点，但其值将( )A. 放大B. 缩小C. 不变D. 不确定5、当环境温度较高时，宜选用粘度等级 ( )的液压油A.较低B.较高C.都行D.都不行6、液压系统的工作压力是由( )A.负载决定B.溢流阀调定C.液压泵的额定压力决定7、液压传动中所用的油液，随着油液温度的升高，其粘度将( )A.不变B.略有上升C.显著上升D.显著下降8、液压油( )常常是液压系统发生故障的主要原因。

A.温升过高B.粘度太小C.粘度太大D.受到污染9、当温度升高时，油液的黏度( )A.下降B.增加C.没有变化10、国际标准ISO对油液的黏度等级（VG)进行划分，是按这种油液40℃时( )黏度的平均值进行划分的。

A. 动力黏度B.运动粘度C.赛式黏度D.恩式黏度11、当温度下降时，油液的黏度( )A.下降B.增加C.没有变化12、液压传动中所用的油液，当温度升高时，其粘度将( )A.不变B.略有上升C.显著上升D.显著下降13、压力对粘度的影响是（）A.没有影响B. 影响不大C.压力升高，粘度降低D.压力升高，粘度显著升高14、单向定量泵的图形符号是( )15、双向变量泵的图形符号是( )16、低压液压系统一般宜采用( ）A. 齿轮泵B.叶片泵C.柱塞泵D.均可17、自吸性能好的液压泵是( ）A. 叶片泵B. 柱塞泵C. 齿轮泵D.变量叶片泵18、液压系统中液压泵属于( )A.动力部分B.执行部分C.控制部分D.辅助部分19、液压系统的动力元件是( )A.电动机B.液压泵C.液压缸D.液压阀20、不能作为双向变量泵的是( )A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵21、外啮合齿轮泵的特点有( )A.结构紧凑.流量调节方便B.通常采用减小进油口的方法来降低径向不平衡力C.噪音较小.输油量均匀,体积小,重量轻D.价格低廉,工作可靠,自吸能力弱,多用于低压系统22、单作用叶片泵( )A.定子内表面近似腰圆形B.转子与定子中心的偏心剧可以改变，在重合时，可以获得稳定大流量C.可改变输油量，还可改变输油方向D.转子径向压力不平衡23、柱塞泵是用于( )系统中A.高压B.中压C.低压D.都不可以24、外啮合齿轮泵吸油口比压油口做得大，其主要原因是( )A.防止困油B.增加吸油能力C.减少泄露D.减少径向不平衡力25、高压系统宜采用( )A.齿轮泵B.叶片泵C.柱塞泵。

概述、液压泵和马达练习题一、填空题1、液压泵是一种能量转换装置，它将机械能转换为（液压能）是液压传动系统中的动力元件。

2、液压传动中所用的液压泵都是靠密封的工作容积发生变化而进行工作的，所以都属于（容积式泵）。

3、泵每转一弧度，由其几何尺寸计算而得到的排出液体的体积，称为（泵的排量）。

4、在不考虑泄漏的情况下，泵在单位时间内排出的液体体积称为泵的（理论流量）。

5、泵在额定压力和额定转速下输出的实际称为泵的（额定流量）。

6、液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。

7、外啮合齿轮泵高压腔的压力油主要通过（轴向间隙）、（径向间隙）、（齿轮啮合线处的间隙）三条途径泄漏到低压腔。

8、液体在管道中存在两种流动状态，即（层流）和（紊流）。

液体的流动状态可用（雷诺数）来判断。

9、常用的粘度表示方法有三种，即（动力粘度或绝对粘度）、（运动粘度）、（相对粘度或条件粘度）。

10、连续性方程是（质量守恒）定律在流体力学中的一种具体表现形式；伯努利方程是（能量守恒）定律在流体力学中的一种具体表现形式。

二、单项选择题1.油液的密度是随哪些因素而变化的。

（C）A温度 B压力 C压力和温度2.某一系统的绝对压力大于大气压力，则其绝对压力为（C ）。

A大气压力减真空度 B大气压力加真空度 C表压力加大气压力。

3.当绝对压力小于大气压时，大气压力减绝对压力是（B ）。

A.相对压力B.真空度C.表压力4.液体的压力增加时液体的粘度（B ）。

A.不变B.增加C.降低5.对密闭容器内的液体施加压力后，压力的传递与（ C ）。

A.方向有关B.力和方向有关C.方向无关6.液压油（d）常常是液压系统发生故障的主要原因。

a、温升过高b、粘度太小c、粘度太大d、受到污染。

7. 我国生产的机械油和液压油采用40O C时的（ C ）其标号。

A.动力粘，PasB.思氏度O EC.运动粘度mm²sD.赛氏秒8. 运动速度（高）时宜采用粘度较低的液压油减少摩擦损失：工作压为（高）时宜采用粘度较高的液压油以减少泄漏。

液压传动复习题1.液压传动是以液体为工作介质，通过驱动装置将原动机的机械能转换为液体的压力能，然后通过管道、液压控制及调节装置等，借助执行装置，将液体的压力能转换为机械能，驱动负载实现直线或回转运动。

2.液压系统的组成部分：(1)能源装置（液压泵） 是将原动机输出的机械能转换成液体压力能的元件。

其作用是向液压系统提供压力油，液压泵是液压系统的心脏。

(2)执行装置 把液压能转换成机械能以驱动工作机构的元件，执行元件包括液压缸和液压马达。

(3)控制装置 包括压力、方向、流量控制阀，是对系统中油液压力、流量、方向进行控制和调节的元件(4)辅助装置 上述三个组成部分以外的其他元件，如管道、管接头、油箱、过滤器等。

(5)工作介质 传递能量的流体，即液压油。

液压传动的组成部分：能源装置（液压泵） 执行装置 控制装置 辅助装置3.图形符号表示元件的功能，而不表示元件的具体结构和参数；反映各元件在油路连接上的相互关系，不反映其空间安装位置；只反映静止位置或初始位置的工作状态，不反映其过渡过程；元件符号内油液流动方向用箭头表示，线段两端都有箭头的，表示流动方向可逆。

17.气穴现象：在液压系统中，当流动液体某处的压力低于空气分离压时，原先溶解在液体中的空气就会有利出来，是液体中产生大量气泡，这种现象称为气穴现象。

气穴多发生在阀口和液压泵的进口处。

18.液压冲击：在液压系统中，当极快地换向或关闭液压回路时，致使液流速度急速地改变(变向或停止)，由于流动液体的惯性或运动部件的惯性，会使系统内的压力发生突然升高或降低，这种现象称为液压冲击。

19.工作压力:泵/马达实际工作时的输出压力。

额定压力:泵/马达在正常工作条件下,按试验标准规定能连续运转的最高压力。

排量(V):液压泵/马达每转一转,由其密封容积几何尺寸变化计算而得到的排出/吸入液体的体积,即在无泄漏的情况下,液压泵/马达每转一转所能排出/吸入的液体体积。

几何流量(qt):在不考虑泄漏的情况下,泵/马达在单位时间内排出/吸入液体的体积,其值等于排量(V)与转速(n)的乘积,与工作压力无关,即Vn q t =额定流量(qn):泵/马达在正常工作中,按试验标准规定必须保证的流量，亦即在额定转速和额定压力下由泵输出（或输入到马达中去）的流量。

750
液压缸尺寸计算
已知一单杆活塞缸，设液压油进入有杆腔时的速 度为v2，差动连接时的速度为v3，现要求v3/v2=2时， 试求活塞直径D和活塞杆直径d之间的关系？
解：v2=q/A2=4q/π（D2-d2） v3=q/A3=4q/πd2 v3/v2=2 (D2-d2)/d2=2
D= 3 d
液压马达的应用
◆活塞式液压缸 ◆柱塞式液压缸
双活塞杆 单活塞杆
◆摆动式液压缸
◆伸缩式液压缸
双杆活塞缸应用特点
F2 v2
F1 v1
A1
A2
D
d
p、q
A1
A2
A
4
(D2
d
2)
F1
F2
F
pA
p
(D2 4
d 2)
v1
v2
v
q A
4q （D2
d 2）
特点：液压缸活塞往返速度、推力大小相等 应用：平面磨床工作台往返运动
液压缸密封圈
O型密封圈
V 型 密 封 圈
Y型密封圈
液压缸的缓冲与排气
缓冲：当活塞移近缸盖时，凸台逐渐进 入凹槽，将凹槽内的油液经凸台和凹槽 之间的缝隙挤出，增大了回油阻力，降 低活塞的运动速度，从而减小和避免活 塞对端盖的撞击，实现缓冲。
排气：对运动平稳性要求较高的液压缸， 常在两端装有排气塞。工作前拧开排气塞， 使活塞全行程空载往返数次，空气即可通 过排气塞排出。空气排净后，需把排气塞 拧紧，再进行工作。
应用：机床的送料装置、间歇进给机构、回转夹具、 工业机器人手臂和手腕的回转机构等。
齿轮齿条摆动油缸
伸 缩 缸
1—一级缸筒；2—一级活塞；3—二级缸筒；4—二级活塞；

为较高的压力进入液压缸左腔。
（2）当三位四通换向阀在右位工作时，活塞
作空行程返回，油泵的出口油液压力由溢流阀3调
定为较低压力进入液压缸右腔。
（3）活塞退到终点后，油泵在低压下卸荷。
中国劳动社会保障出版社
§6-2
压力控制回路
4．支路减压回路
系统工作压力由溢流阀2调定，在
液压缸6的进油路上串联单向减压阀5。
路、卸荷回路、平衡回路和保压回路等。
一、调压回路
控制系统的工作压力，使其不超过某一预先调定好的数值，或者
使工作机构在运动过程的各个阶段具有不同压力的回路称为调压回路。
中国劳动社会保障出版社
§6-2
压力控制回路
1．二级调压回路
（1）电磁换向阀3断电时，先导式溢流阀4
工作，系统压力由阀4的先导阀控制，系统在较
当压力超过溢流阀5的调定值时，溢流5溢流，
液压缸左腔通过单向阀6从油箱补油。
（2）活塞向左运动突然切换换向阀至中位时，
溢流阀4起缓冲作用，单向阀7从油箱补油。
中国劳动社会保障出版社
第六章 液压基本回路
§6-2
压力控制回路
利用压力控制阀来调节系统或其中某一
部分压力的回路称为压力控制回路。
压力控制回路主要有调压回路、增压回
§6-2
压力控制回路
油泵继续供油，压力上升，电接
点压力表的控制系统使电磁铁CB1断电，
换向阀处于中位，液压泵卸荷。液压
缸由液控单向阀保压。
当液压缸上腔的压力降到电接触
式压力表的下限值时，压力表发出信
号，使电磁铁CB1通电，液压泵再次向
系统供油，使系统压力升高。
中国劳动社会保障出版社
第六章 液压基本回路

任务一测试1.液压传动是以_为传动介质，利用液体的_来实现运动和动力传递的一种传动方式。

答案:2.液压传动系统由_、_、____、____和____五部分组成。

答案:3.在液压传动中，液压泵是_元件，它将输入的_能转换成____能，向系统提供动力。

答案:4.在液压传动中，液压缸是_元件，它将输入的_能转换成____能。

答案:5.各种控制阀用以控制液压系统所需要的_、_和____，以保证执行元件满足各种不同的工作要求。

答案:6.液压元件的图形符号只表示元件的_，不表示元件的_和____。

答案:7.液压传动系统因其工作压力很高，因而其最突出的特点是：结构紧凑，能输出很大的力或转矩。

（）A:对B:错答案:B8.液压传动装置工作平稳，能方便地实现无级调速，但不能快速启动、制动和频繁换向。

（）A:对B:错答案:A9.液压传动能保证严格的传动比。

（）A:对B:错答案:B10.液压传动与机械、电气传动相配合，能很方便地实现复杂的自动工作循环。

（）A:对B:错答案:B任务二测试1.液压系统的两个重要参数是压力和流量。

（）A:错B:对答案:B2.油液的粘温特性显示，油液的粘度与温度无关。

（）A:错B:对答案:A3.一台工程机械，在严寒条件下工作，应当选用粘度较高的液压油。

（）A:对B:错答案:B4.一般情况下压力对黏度的影响很小，可以不考虑（）A:对B:错答案:A5.在液压传动系统中，所选用的油液的粘度越小越好。

（）A:对B:错答案:B6.油液在截面积相同的直管中流动时，油液分子之间、油液与管壁之间摩擦所引起的损失是（）A:流量损失B:容积损失C:沿程压力损失D:局部压力损失答案:C7.同一管道中，分别用Re1、Re2、Re3表示紊流、临界、层流时的雷诺数，那么三者的正确关系是（）A:Re1=Re2=Re3B:Re2<Re3<Re1C:Re1<Re2Re2>Re3答案:D8.液体流经管道的弯头、接头、突变截面以及阀口时，所引起的损失是（）。

液压与气压传动课后答案（左健民）第一章液压传动基础知识1-1液压油的体积为331810m -⨯，质量为16.1kg ，求此液压油的密度。

解： 23-3m 16.1===8.9410kg/m v 1810ρ⨯⨯ 1-2 某液压油在大气压下的体积是335010m -⨯，当压力升高后，其体积减少到3349.910m -⨯，取油压的体积模量为700.0K Mpa =，求压力升高值。

解： ''33343049.9105010110V V V m m ---∆=-=⨯-⨯=-⨯由0P K V V ∆=-∆知： 643070010110 1.45010k V p pa Mpa V --∆⨯⨯⨯∆=-==⨯ 1- 3图示为一粘度计，若D=100mm ，d=98mm,l=200mm,外筒转速n=8r/s 时，测得转矩T=40N ⋅cm,试求其油液的动力粘度。

解：设外筒内壁液体速度为0u08 3.140.1/ 2.512/2fu n D m s m s F TA r rl πτπ==⨯⨯===由 dudy du dyτμτμ=⇒= 两边积分得0220.422()()22 3.140.20.0980.10.0510.512a a T l d D p s p s u πμ-⨯-⨯⨯∴===1-4 用恩式粘度计测的某液压油（3850/kg m ρ=）200Ml 流过的时间为1t =153s ，20C ︒时200Ml 的蒸馏水流过的时间为2t =51s ，求该液压油的恩式粘度E ︒，运动粘度ν和动力粘度μ各为多少？ 解：12153351t E t ︒=== 62526.31(7.31)10/ 1.9810/E m s m s Eν--=︒-⨯=⨯︒ 21.6810Pa s μνρ-==⨯⋅1-5 如图所示，一具有一定真空度的容器用一根管子倒置一液面与大气相通的水槽中，液体与大气相通的水槽中，液体在管中上升的高度h=1m,设液体的密度为31000/kg m ρ=，试求容器内真空度。

液压系统及液压元件介绍液压系统是一种利用液体（通常为油）传递能量的系统，通过控制液体的流动来实现力、扭矩和运动的转换和传递。

它具有传递大功率、动作平稳、操作灵活、反应迅速等优点，因此被广泛应用于各类机械、工业设备以及汽车等领域。

液压系统由液压液、液压泵、液压马达（液压电机）、液压缸以及控制阀等多个液压元件组成。

1.液压液液压系统中的液体一般为矿物油，主要用于传递能量和润滑液压元件。

液压液应具有良好的润滑性能、黏度稳定性、气溶解性以及热稳定性等特性。

2.液压泵液压泵是液压系统中的“心脏”，其作用是将机械能转换成液压能，并将液压液向液压缸或液压马达输送。

液压泵的主要有柱塞泵、齿轮泵和螺杆泵等类型，根据不同的使用条件和需求选择合适的液压泵。

3.液压马达液压马达是液压系统中的执行元件，其作用是将液压能转换成机械能，驱动机械设备的转动。

液压马达的类型有直驱液压马达和齿轮液压马达等。

直驱液压马达结构简单、体积小，适用于对体积和重量要求较高的场合，而齿轮液压马达则适用于对运动平稳性和扭矩输出要求较高的场合。

4.液压缸液压缸是液压系统中的执行元件，它利用液压能产生的压力将液压系统中的液压能转换成机械能，完成线性运动。

液压缸的类型有单作用液压缸和双作用液压缸等。

单作用液压缸只有一个工作腔，只能产生沿一个方向的线性运动。

而双作用液压缸有两个工作腔，可以产生双向的线性运动。

5.控制阀控制阀是液压系统中的重要组成部分，用于控制和调节液压泵、液压马达和液压缸等元件的流量和压力。

根据不同的功能和控制方式，控制阀可以分为方向控制阀、流量控制阀和压力控制阀等。

除了以上提到的主要液压元件外，液压系统中还包括液压过滤器、液压储油装置、压力表和液压密封件等。

液压过滤器用于清除液压油中的杂质和污染物，保证系统的正常运行。

液压储油装置用于存储液压油，平衡液压系统中的压力波动。

压力表用于监测液压系统中的压力变化，确保系统的安全运行。

液压密封件则用于保持液压系统中的密封性能，防止液体泄漏。

液压传动题库填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。
