液压泵液压马达和液压缸分析

液压系统的组成和作用
液压系统是由液压泵、液压阀、液压缸（液压马达）、油箱、接头和管路以及液压油等组成的一种动力传递和控制系统。

其主要作用是将液压能转变成机械能进行工作。

液压系统的组成主要包括以下几个部分：
1. 液压泵：将机械能转变为液压能，使液压油得以流动和压力增大。

2. 液压阀：用于控制液压油的流动、压力和流量方向，包括方向控制阀、压力控制阀、流量控制阀等。

3. 液压缸（液压马达）：通过液压油的作用，将液压能转变为机械能，实现力的传递、运动控制和执行工作。

4. 油箱：用于存放液压油，并起到冷却润滑和气体分离的作用。

5. 接头和管路：用于连接液压元件和管道，使液压油能够流通和传递压力。

6. 液压油：作为液压传动介质，具有压力传递、密封、冷却和润滑等功能。

液压系统的作用主要有以下几个方面：
1. 力的传递和放大：通过液压缸或液压马达，可以将液压能转
变为机械能，实现力的传递和放大，广泛应用于起重、挖掘、压力机械等工业领域。

2. 运动控制：通过液压系统中的阀门控制液压缸的动作方式（如单作用、双作用、行程限制等），实现机械部件的运动控制，提高工作效率和精度。

3. 动力传递：液压系统可以将动力从一个地方传递到另一个地方，用于实现复杂的运动和力矩传递，例如起重机的工作机构。

4. 自动控制：通过控制液压系统的压力、流量和方向，使用逻辑阀、比例阀等，可以实现自动化的工作过程，提高生产效率和产品质量。

总之，液压系统的组成和作用是实现力的传递和运动控制，通过液压油的流动和压力变化，将液压能转换为机械能，广泛应用于各个工业领域。

液压泵、液压马、达液压油缸常见故障及处理(1) 液压泵常见故障及处理
(2) 液压马达常见故障及处理
(3) 液压缸常见故障及处理
(五)有外1•装配(1)液压缸装配时端盖装偏, 拆开检查，重新装配
泄漏不良活塞杆与缸筒不同心，使活塞杆拆开检查，重新安装,
伸出困难，加速密封件磨损封件
(2)液压缸与工作台导轨面平更换并重新安装密封件
行度差，使活塞伸出困难，加速1)重新安装
密封件磨损2)重新安装，拧紧螺钉，
(3)密封件安装差错，如密封
件划伤、切断，密封唇装反，唇3)按螺孔深度合理选配螺钉长度
口破损或轴倒角尺寸不对，密封
件装错或漏装
密封压盖未装好
1) 压盖安装有偏差
2) 紧固螺钉受力不匀
3) 紧固螺钉过长，使压盖不
能压紧
2•密封(1)保管期太长，密封件自然更换
件质量老化失效
问题(2)保管不良，变形或损坏
(3)胶料性能差，不耐油或胶
料与油液相容性差
(4)制品质量差，尺寸不对,
公差不符合要求。

国开电大液压与气压传动实验报告—观察并分析液压传动系统的组成液压传动系统是一种利用液体来传递动力的机械传动系统。

在实验中，我们观察并分析了液压传动系统的组成和工作原理，并总结了一些关键点。

液压传动系统由液压泵、液压执行器、液压控制阀和液压传动管路等组成。

首先，液压泵是液压传动系统的动力源，它通过机械作业产生压力，并将液压油泵入系统。

在实验中，我们使用了一台电动马达驱动的液压泵。

其次，液压执行器是液压传动系统的执行机构，其作用是将液压能转化为机械能。

在实验中，我们使用了液压缸作为液压执行器。

液压缸有一个活塞，液压油的作用力将活塞推动，从而产生机械运动。

然后，液压控制阀是液压传动系统的控制中心，其作用是控制液压油的流动。

在实验中，我们使用了单向阀、电磁换向阀和液压电控阀等液压控制阀。

最后，液压传动管路是连接各个液压组件的管道系统。

在实验中，我们使用了一根液压软管和配套的接头将液压泵与液压执行器连接起来。

在实验中，我们观察到液压传动系统的工作过程如下：首先，液压泵将压力油泵入液压传动管路。

然后，液压控制阀根据控制信号的输入控制油的流动，使液压缸作出相应的运动。

最后，通过适当的控制和调节，液压执行器可实现希望的运动轨迹和力。

液压传动系统有许多优点，例如传动效率高、传动精度高、反应灵敏、装置紧凑等。

尤其对于大功率和大扭矩的传动系统，液压传动系统是一种理想选择。

通过本次实验，我们深刻理解了液压传动系统的组成和工作原理。

这对我们今后的学习和工作具有重要意义。

在实际应用中，我们可以根据需要选择合适的液压元件和控制阀来设计和构造液压传动系统，实现预期的运动控制效果。

油动机的工作原理油动机是一种利用压力能将液体动能转化为机械能的装置。

它广泛应用于工业、农业、交通运输等领域，是现代社会不可或缺的重要设备。

本文将详细介绍油动机的工作原理。

一、油动机的基本构造油动机由液压泵、液压马达、液压缸和控制阀等组成。

液压泵负责将液体（通常是液压油）从储油箱抽取，并提供一定的流量和压力。

液压马达接收液压泵提供的液体，将其转化为旋转机械能。

液压缸则将液压泵提供的液体转化为直线机械能。

控制阀用于控制液压系统的流量和压力，实现对油动机的控制。

二、油动机的工作原理1. 液压泵工作原理液压泵通过柱塞或齿轮等结构，将液体从低压区域抽取到高压区域。

当柱塞或齿轮受到驱动力推动时，液体被吸入泵腔，然后被压缩并排出。

液压泵的工作原理类似于汽车发动机的工作原理，通过驱动力产生的压力差，使液体流动并产生压力。

2. 液压马达工作原理液压马达是将液压能转化为机械能的装置。

液压马达的工作原理与液压泵相反，液体从高压区域进入液压马达，驱动液压马达的转子旋转，从而产生机械能。

液压马达通常由转子、驱动轴和输出轴组成，通过液体的进出，实现转子的旋转和输出轴的转动。

3. 液压缸工作原理液压缸是将液压能转化为直线运动的装置。

液压缸由缸体、活塞、活塞杆和密封件等组成。

当液体从液压泵进入液压缸时，液体压力作用在活塞上，推动活塞和活塞杆向前运动。

液压缸的工作原理类似于汽车刹车系统中的液压缸，通过液体的压力差，实现活塞的运动。

4. 控制阀工作原理控制阀是调节液压系统流量和压力的关键部件。

它通常由阀体、阀芯和控制手柄等组成。

当控制手柄操作时，阀芯会相应地移动，改变液压系统的流量和压力。

控制阀的工作原理类似于水龙头的工作原理，通过改变阀芯的位置，控制液体的流量和压力。

三、油动机的应用领域油动机广泛应用于各个领域，如工业、农业、交通运输等。

在工业领域，油动机常用于液压机械、起重设备、机床等。

在农业领域，油动机常用于农机具、农业机械等。

液压泵的原理就是为液压传动提供加压液体的一种液压元件,就是泵的一种。

就是一种能量转换装置,它的功能就是把驱动它的动力机(如电动机与内燃机等)的机械能转换成输到系统中去的液体的压力能。

左图为单柱塞泵的工作原理图。

凸轮由电动机带动旋转。

当凸轮推动柱塞向上运动时,柱塞与缸体形成的密封体积减小,油液从密封体积中挤出,经单向阀排到需要的地方去。

当凸轮旋转至曲线的下降部位时,弹簧迫使柱塞向下,形成一定真空度,油箱中的油液在大气压力的作用下进入密封容积。

凸轮使柱塞不断地升降,密封容积周期性地减小与增大,泵就不断吸油与排油。

液压泵的分类1、按流量就是否可调节可分为:变量泵与定量泵。

输出流量可以根据需要来调节的称为变量泵,流量不能调节的称为定量泵。

2、按液压系统中常用的泵结构分为:齿轮泵、叶片泵与柱塞泵3种。

(1)齿轮泵:体积较小,结构较简单,对油的清洁度要求不严,价格较便宜;但泵轴受不平衡力,磨损严重,泄漏较大。

泵一般设有差压式安全阀作为超载保护,安全阀全回流压力为泵额定排出压力1、5倍。

也可在允许排出压力范围内根据实际需要另行调整。

但就是此安全阀不能作减压阀长期工作,需要时可在管路上另行安装。

该泵轴端密封设计为两种形式,一种就是机械密封,另一种就是填料密封,可根据具体使用情况与用户要求确定左图为外啮合齿轮泵的工作原理图。

壳体、端盖与齿轮的各个齿槽组成了许多密封工作腔。

当齿轮按如图所示的方向旋转时,右侧左侧吸油腔由于相互啮合的齿轮齿轮逐级分开,密封工作腔容积增大,形成部分真空,油箱中的油液被吸进来,将齿槽充满,并随着齿轮旋转,把油液带到右侧压油腔中;右侧因为齿轮在这面啮合,密封工作腔容积缩小,油液便被挤出去——吸油区与压油区就是由相互啮合的轮齿以及泵体分开的。

(2)叶片泵:分为双作用叶片泵与单作用叶片泵。

这种泵流量均匀、运转平稳、噪音小、作压力与容积效率比齿轮泵高、结构比齿轮泵复杂。

(3)柱塞泵:容积效率高、泄漏小、可在高压下工作、大多用於大功率液压系统;但结构复杂,材料与加工精度要求高、价格贵、对油的清洁度要求高。

液压车的工作原理
液压车的工作原理是基于液体的力传递原理。

液压车主要由液压系统、液压泵、液压马达、液压缸和控制装置等组成。

液压系统是整个液压车的能量转换和传递系统。

当液压泵工作时，通过机械作用将液体吸入到泵腔中，然后通过压力变化将液体推送到液压泵的出口。

液压泵输出的高压液体经过管道输送到液压马达或液压缸中。

液压马达是液压车的动力源，其内部的转子受到高压液体的驱动而旋转。

转子的转动通过液压马达的输出轴和液压车的动力传动机构连接，使车辆前进或回转。

液压缸是液压车的执行元件，其内部带有活塞。

当高压液体进入液压缸时，液体的压力作用在活塞上，从而将活塞推动。

液压缸的作用是改变液压车的姿态或起重物体的高度。

控制装置是液压车工作的调节和控制中心。

通过控制液压系统中的调压阀、扭矩调整阀和液压马达的调速装置等，可以实现液压车的前进、倒退、加速、减速、起重和降低等动作。

液压车的工作原理在于通过液压传动的方式将机械能转变为液体的压力能，然后再将压力能转化为机械运动能，以实现液压车的运动和操作。

液压系统能够提供较大的功率输出和精确的控制，因此在工程机械和运输车辆中得到广泛应用。

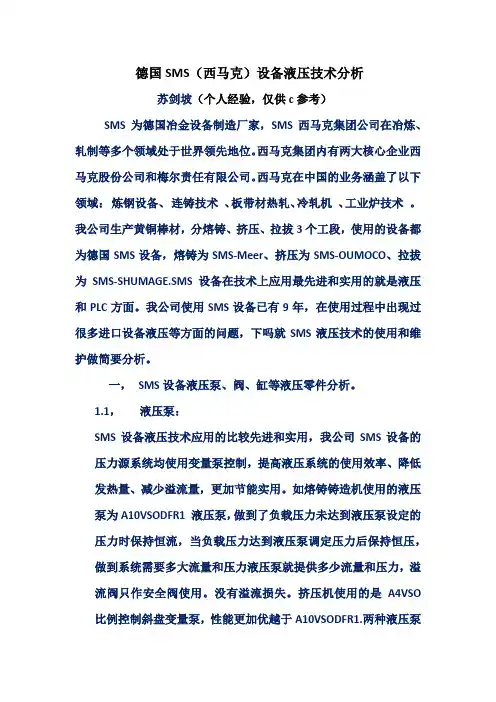

德国SMS（西马克）设备液压技术分析苏剑坡（个人经验，仅供c参考）SMS为德国冶金设备制造厂家，SMS西马克集团公司在冶炼、轧制等多个领域处于世界领先地位。

西马克集团内有两大核心企业西马克股份公司和梅尔责任有限公司。

西马克在中国的业务涵盖了以下领域：炼钢设备、连铸技术、板带材热轧、冷轧机、工业炉技术。

我公司生产黄铜棒材，分熔铸、挤压、拉拔3个工段，使用的设备都为德国SMS设备，熔铸为SMS-Meer、挤压为SMS-OUMOCO、拉拔为SMS-SHUMAGE.SMS设备在技术上应用最先进和实用的就是液压和PLC方面。

我公司使用SMS设备已有9年，在使用过程中出现过很多进口设备液压等方面的问题，下吗就SMS液压技术的使用和维护做简要分析。

一，SMS设备液压泵、阀、缸等液压零件分析。

1.1，液压泵：SMS设备液压技术应用的比较先进和实用，我公司SMS设备的压力源系统均使用变量泵控制，提高液压系统的使用效率、降低发热量、减少溢流量，更加节能实用。

如熔铸铸造机使用的液压泵为A10VSODFR1 液压泵，做到了负载压力未达到液压泵设定的压力时保持恒流，当负载压力达到液压泵调定压力后保持恒压，做到系统需要多大流量和压力液压泵就提供多少流量和压力，溢流阀只作安全阀使用。

没有溢流损失。

挤压机使用的是A4VSO 比例控制斜盘变量泵，性能更加优越于A10VSODFR1.两种液压泵均可以在泵上调节压力和流量。

1.2液压阀：SMS的液压阀使用的都是叠加阀和插装阀，比例阀技术应用较多。

挤压机由于高压大流量，所以使用的都是插装阀，其他SMS设备使用的都为力士乐叠加阀。

设备上有溢流阀、减压阀、方向阀、节流阀、调速阀、平衡阀、循序阀、比例阀等液压阀、比例阀等北京华德、上海立新、等均采用了ISO标准，所以可以实现液压阀国产化，价格相差很大，国厂后的液压阀只需要力士乐阀价格的1/5-1/10.功能可以达到进口力士乐液压阀的功能，只是寿命比进口力士乐液压阀差，如进口力士乐液压阀动作10万次后阀芯磨损需要修复，国产化后的液压阀可能动作1-5万次后阀芯磨损需要修复，如果不修复就会产生内漏，导致液压阀工作不太正常。

柳工挖掘机的液压系统及控制概论
柳工挖掘机的液压系统结构主要包括液压泵、液压马达、液压缸、配压阀、控制阀等组成。

液压泵是液压系统的动力源，负责向液压系统供应高压液体。

液压马达则是将液体能量转换为机械能，驱动执行机构进行工作。

液压缸作为液压系统的执行机构，负责完成挖掘机的各项动作，如铲斗的提升、倾斜、回转等。

液压系统的工作原理是利用液体的流体性质，通过控制压力和流量来实现动力传递和工作机构的运动控制。

液压系统具有以下优点：一是能够实现很大的力矩和功率输出，适应各种大型工作需求；二是可靠性高，可在各种恶劣环境下稳定运行；三是动作平稳，操作灵活，能够实现多种工作方式和动作组合。

总结而言，柳工挖掘机的液压系统是挖掘机的核心部件，负责传递能源，控制机构的运动，实现挖掘机的各项动作和功能。

液压系统的结构和控制方式决定了挖掘机的工作效率和性能。

因此，对于柳工挖掘机的用户和维护人员来说，了解液压系统的原理和控制方法，对于提高挖掘机的使用效果和维修保养都有着重要的意义。

液压系统工作原理液压系统是一种利用液体传递能量的工作原理，广泛应用于各个领域，如机械工程、航空航天、汽车工程等。

本文将介绍液压系统的工作原理和其应用。

一、液压系统的基本原理液压系统的基本原理是利用液体的压力传递力量。

液压系统由液压泵、液压阀、液压缸和液压马达等组成。

液压泵通过机械力将液体压入系统，液压阀控制液体的流向和压力，液压缸将液体的压力转化为线性运动力，液压马达将液体的压力转化为旋转运动力。

液压系统的工作原理可以简单描述为以下几个步骤：1. 液压泵通过机械力将液体从油箱中吸入，然后通过压力产生装置（如齿轮、柱塞等）将液体压缩，并推动液体进入液压系统。

2. 液压阀控制液体的流向和压力。

液压阀有多种类型，如单向阀、双向阀、溢流阀等。

它们根据系统的需求来控制液体的流动方向和压力大小。

3. 液压缸是液压系统中的重要组成部分，它将液体的压力转化为线性运动力。

液压缸由活塞和缸体组成，当液体进入液压缸时，液体的压力作用在活塞上，从而推动活塞产生线性运动。

4. 液压马达是将液体的压力转化为旋转运动力的装置。

液压马达由马达本体和齿轮箱组成，当液体进入液压马达时，液体的压力作用在齿轮箱上，从而推动齿轮箱产生旋转运动。

二、液压系统的应用液压系统广泛应用于各个领域，以下是几个常见的应用领域：1. 工程机械：液压系统在工程机械中扮演着重要的角色，如挖掘机、起重机、推土机等。

液压系统可以通过液压缸实现机械的运动，提高工作效率和精度。

2. 汽车工程：液压系统在汽车工程中应用广泛，如制动系统、转向系统等。

制动系统利用液压系统将踏板的力量转化为制动力，提高制动效果。

转向系统利用液压系统将驾驶员的转向力转化为车轮的转向力，提高操控性能。

3. 航空航天：液压系统在航空航天领域中也有重要的应用，如飞机的起落架、飞行控制系统等。

液压系统可以提供高压力和高精度的力量传递，确保飞机的安全和稳定。

4. 石油工业：石油工业中的钻井设备、输送设备等也广泛使用液压系统。

是为液压传动提供加压液体的一种液压元件，是泵的一种。

是一种能量转换装置，它的功能是把驱动它的动力机(如电动机和内燃机等)的机械能转换成输到系统中去的液体的压力能。

左图为单柱塞泵的工作原理图。

凸轮由电动机带动旋转。

当凸轮推动柱塞向上运动时，柱塞和缸体形成的密封体积减小，油液从密封体积中挤出，经单向阀排到需要的地方去。

当凸轮旋转至曲线的下降部位时，弹簧迫使柱塞向下，形成一定真空度，油箱中的油液在大气压力的作用下进入密封容积。

凸轮使柱塞不断地升降，密封容积周期性地减小和增大，泵就不断吸油和排油。

液压泵的分类1、按流量是否可调节可分为：变量泵和定量泵。

输出流量可以根据需要来调节的称为变量泵，流量不能调节的称为定量泵。

2、按液压系统中常用的泵结构分为：齿轮泵、叶片泵和柱塞泵 3种。

（1）齿轮泵：体积较小，结构较简单，对油的清洁度要求不严，价格较便宜；但泵轴受不平衡力，磨损严重，泄漏较大。

泵一般设有差压式安全阀作为超载保护，安全阀全回流压力为泵额定排出压力倍。

也可在允许排出压力范围内根据实际需要另行调整。

但是此安全阀不能作减压阀长期工作，需要时可在管路上另行安装。

该泵轴端密封设计为两种形式，一种是机械密封，另一种是填料密封，可根据具体使用情况和用户要求确定左图为外啮合齿轮泵的工作原理图。

壳体、端盖和齿轮的各个齿槽组成了许多密封工作腔。

当齿轮按如图所示的方向旋转时，右侧左侧吸油腔由于相互啮合的齿轮齿轮逐级分开，密封工作腔容积增大，形成部分真空，油箱中的油液被吸进来，将齿槽充满，并随着齿轮旋转，把油液带到右侧压油腔中；右侧因为齿轮在这面啮合，密封工作腔容积缩小，油液便被挤出去——吸油区和压油区是由相互啮合的轮齿以及泵体分开的。

（2）叶片泵：分为双作用叶片泵和单作用叶片泵。

这种泵流量均匀、运转平稳、噪音小、作压力和容积效率比齿轮泵高、结构比齿轮泵复杂。

（3）柱塞泵：容积效率高、泄漏小、可在高压下工作、大多用於大功率液压系统；但结构复杂，材料和加工精度要求高、价格贵、对油的清洁度要求高。

油压工作原理
油压工作原理是指利用液压力传递动力和控制信号的一种机械工作原理。

在油压系统中，主要由液压泵、液压马达（或液压缸）、液压阀、液压油等组成。

其基本工作原理可以概括为以下几个步骤：
1. 液压泵将液体（常用的液体是油）从液压油箱中吸入，并加压送入液压系统中。

液压泵通常由一个或多个齿轮、叶片或柱塞等构成，通过旋转或往复运动产生强大的液压力。

2. 当液压油进入液压马达（或液压缸）时，液体的能量转化为机械能。

在液压马达中，液压油通过某些方式将油压转化为旋转或直线运动，从而驱动需要工作的机构。

3. 液压阀起到控制液压油流动的作用。

液压阀可以控制液压油的流向、流量和压力，从而对液压系统的工作进行调节和控制。

液压阀通常由电磁阀、插装阀、先导阀等多种类型组成，根据系统需求选择合适的液压阀来实现不同的控制功能。

4. 液压油在液压系统中进行循环使用。

液压油在系统中完成了能量的传递和控制后，通过液压油箱再次回到液压泵中进行再循环，从而形成一个闭合的液压系统。

总的来说，油压工作原理是利用液体传递力和控制信号的原理，通过液压泵的加压作用，将液压油送入液压马达（或液压缸）进行能量转化，同时通过液压阀进行流量和压力的控制，最终实现对液压系统的运行和工作的调节和控制。
