电液比例控制技术的研究

基于PWM控制技术的电液比例阀的研究当前进入新的科学技术发展时期，电子技术以及与其相关的信号检测、处理、传输等技术得以提升。

一般而言，在传统掘进机通过电液比例技术结合放大器驱动器以及控制方式，通过通信协议予以完成。

然而在现实中，程序运行和信息校验过程较为复杂，占用大量运行时间，导致比例阀稳定性差，由此引发故障。

为了提升系统运行效果，PWM（脉冲宽度调制）电液比例控制技术被引入。

该技术将输入的信号进行编码，获得对外驱动的控制信令信号，通过数字控制来提升整体稳定性。

为了实现优化控制，依托编码程序控制来对输入的信令来进行跟踪补偿，结合PID控制器来进行调节，对其电磁阀的响应速度、控制精度和开口大小进行优化控制，从而实现系统稳态性能、动态性能等进行很高程度的加强[1]。

1电液比例阀及驱动及其发展现状1.1 电液比例阀及驱动概念作为当前最为先进的控制技术，比例控制电液控制的主要组成为比例电液阀，其实现电子和液压之间的连接，从而能够对复杂指令的处理，以实现稳态可攻至信号的输出，实现优化控制[2]。

比例电液阀从硬件结构看，是一个液压元件，产生与控制阀芯位置成比例的磁力，并通过类似于比例阀芯电磁阀的信令信号来控制载量和压力的响应。

通常，普通液压阀只能控制预定义液体流量的压力和流量。

在这一类控制设备的运行中，采用普通液压阀是难以对控制载量和压力的响应进行自适应调节的[3]。

1.2 电液比例阀及驱动发展现状PWM驱动器广泛应用于自动控制、电气工程等领域。

安装可靠的驱动器对控制系统非常重要[4]。

目前，大多数电动比例阀制造商都配备了一种特殊的驱动装置——比例放大器。

该机械部件会在断电的过程中出现比例设置放大器驱动阀负载，这导致两端的应力尖头释放非常高。

由开关组成的PWM驱动器的优缺点不仅关系到设备本身，也关系到负载性质等因素，电源电路稳定性等。

在该电路中，负载驱动器的比例PWM阀是一个感应负载，穿过电路的线路包含感应散射。

电液控制技术应用【摘要】电液控制技术广泛应用于现代工业中, 是工业发展水平的重要标志。

本文就电液技术发展历程、电液控制的技术特点、电液技术的应用范围等进行探讨。

并以ZY50型汽车起重机伸缩回路系统为例，介绍了ZY50型汽车起重机的用途以及电液控制技术在此机械系统中的应用，其与所学机械电子工程专业之间紧密结合的认识，并针对电液控制工程技术提出自己的看法很感想。

【关键词】电液比例技术机电一体化汽车起重机应用0.前言从上世纪六七十年代以来，电液控制技术已广泛应用于现代工业中, 是工业发展水平的重要标志。

现今，电液控制技术已经成为工业机械、工程建设机械及国防极端产品不可或缺的重要手段。

以挖掘机、推土机、振动压路机等为代表的工程机械对国家基础设施建设起到了至关重要的作用，而火炮控制系统、导弹运输车中的电液控制技术则推动了我国国防实力的提升。

电液控制技术在机床加工、交通运输、汽车工业等部门也有非常广阔的应用。

他对我国国民经济的推动作用不可估量。

就所学机械电子工程专业来讲，电液控制技术与其密不可分。

电液控制技术的调控精密度对于机械控制有着重要的意义。

在电子计算机大行其道的今天，将电控、液压与机械紧密结合在一起，才是机械电子工程的发展新方向。

1.电液控制概述1.1电液控制技术概述电液控制技术发展历程。

液压技术早在公元前240年的古埃及就已经出现。

在第一次工业革命时期，液压技术的到快速发展，在此期间,许多非常实用的发明涌现出来,多种液压机械装置特别是液压阀得到开发和利用,使液压技术的影响力大增。

18世纪出现了泵、水压机及水压缸等。

19世纪初液压技术取得了一些重大的进展, 其中包括采用油作为工作流体及首次用电来驱动方向控制阀等。

第二次世界大战期间及战后,电液技术的发展加快。

出现了两级电液伺服阀、喷嘴挡板元件以及反馈装置等。

20世纪50～60年代则是电液元件和技术发展的高峰期,电液伺服阀控制技术在军事应用中大显身手,特别是在航空航天上的应用。

电液比例控制技术
电液比例控制技术是一种先进的控制技术，它将电子技术和液压技术相结合，实现了对液压系统的精确控制。

该技术广泛应用于工业自动化、机械制造、航空航天、军事装备等领域，为现代工业的发展做出了重要贡献。

电液比例控制技术的基本原理是通过电子控制器对液压系统中的比例阀进行控制，从而实现对液压系统的精确控制。

比例阀是一种特殊的液压阀门，它可以根据电信号的大小来调节液压系统中的流量和压力，从而实现对液压系统的精确控制。

电液比例控制技术的优点在于可以实现高精度、高速度、高可靠性的控制，同时还可以实现远程控制和自动化控制。

电液比例控制技术的应用非常广泛，例如在机床加工中，可以通过电液比例控制技术实现对切削力、进给速度、加工精度等参数的精确控制，从而提高加工效率和加工质量。

在航空航天领域，电液比例控制技术可以实现对飞机的姿态、高度、速度等参数的精确控制，从而保证飞机的安全飞行。

在军事装备中，电液比例控制技术可以实现对坦克、飞机、导弹等武器装备的精确控制，从而提高作战效率和作战能力。

电液比例控制技术是一种非常重要的控制技术，它可以实现对液压系统的精确控制，广泛应用于工业自动化、机械制造、航空航天、
军事装备等领域，为现代工业的发展做出了重要贡献。

随着科技的不断进步，电液比例控制技术将会得到更广泛的应用和发展。

电液比例阀的设计与实验研究
一、引言
随着液压系统技术的发展，电液比例阀的应用越来越广泛，它在高精
度液压系统中起到重要的作用。

电液比例阀是一种能够实现电控制的液压阀，它在自动化操作中可以实现高精度的控制，从而提高了自动化系统的
整体性能。

本文将介绍电液比例阀的设计和实验研究，总结电液比例阀的
应用特点，以及电液比例阀的优缺点。

二、电液比例阀的设计原理
电液比例阀是一种智能控制的液压阀，它的设计基本上与其他液压阀
一样，它也分为阀内部和阀外部两大部分。

电液比例阀的阀内部包括阀体、活塞、活塞杆、活塞杆定位器和活塞密封垫等零件，这些部件组成了电液
比例阀的核心部分；阀外部则由连接管路、电控装置、指示仪表等组成。

电液比例阀的工作原理是：利用电控装置将控制信号转换为有效的液压信号，通过操作活塞控制液压介质的流量大小和方向，实现液压设备的控制
操作。

一般来说，电液比例阀的阀芯结构有金属丝活塞阀、活塞杆阀、隔膜
阀和回路阀等常见类型。

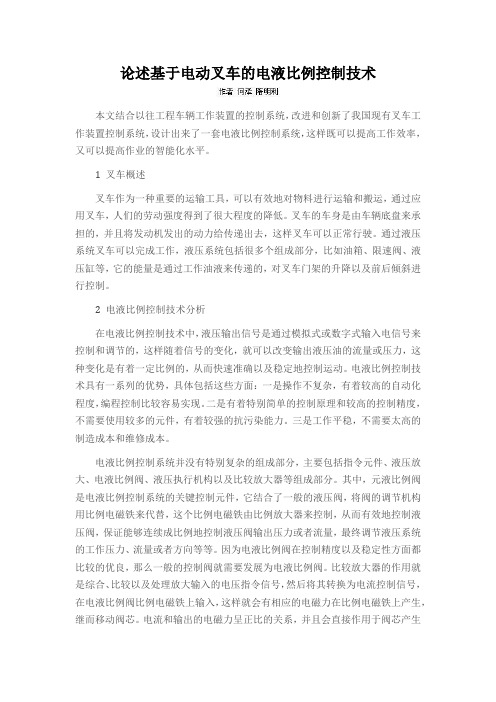

论述基于电动叉车的电液比例控制技术本文结合以往工程车辆工作装置的控制系统，改进和创新了我国现有叉车工作装置控制系统，设计出来了一套电液比例控制系统，这样既可以提高工作效率，又可以提高作业的智能化水平。

1 叉车概述叉车作为一种重要的运输工具，可以有效地对物料进行运输和搬运，通过应用叉车，人们的劳动强度得到了很大程度的降低。

叉车的车身是由车辆底盘来承担的，并且将发动机发出的动力给传递出去，这样叉车可以正常行驶。

通过液压系统叉车可以完成工作，液压系统包括很多个组成部分，比如油箱、限速阀、液压缸等，它的能量是通过工作油液来传递的，对叉车门架的升降以及前后倾斜进行控制。

2 电液比例控制技术分析在电液比例控制技术中，液压输出信号是通过模拟式或数字式输入电信号来控制和调节的，这样随着信号的变化，就可以改变输出液压油的流量或压力，这种变化是有着一定比例的，从而快速准确以及稳定地控制运动。

电液比例控制技术具有一系列的优势，具体包括这些方面：一是操作不复杂，有着较高的自动化程度，编程控制比较容易实现。

二是有着特别简单的控制原理和较高的控制精度，不需要使用较多的元件，有着较强的抗污染能力。

三是工作平稳，不需要太高的制造成本和维修成本。

电液比例控制系统并没有特别复杂的组成部分，主要包括指令元件、液压放大、电液比例阀、液压执行机构以及比较放大器等组成部分。

其中，元液比例阀是电液比例控制系统的关键控制元件，它结合了一般的液压阀，将阀的调节机构用比例电磁铁来代替，这个比例电磁铁由比例放大器来控制，从而有效地控制液压阀，保证能够连续成比例地控制液压阀输出压力或者流量，最终调节液压系统的工作压力、流量或者方向等等。

因为电液比例阀在控制精度以及稳定性方面都比较的优良，那么一般的控制阀就需要发展为电液比例阀。

比较放大器的作用就是综合、比较以及处理放大输入的电压指令信号，然后将其转换为电流控制信号，在电液比例阀比例电磁铁上输入，这样就会有相应的电磁力在比例电磁铁上产生，继而移动阀芯。

新编实用电液比例技术新编实用电液比例技术是一种基于电液比例控制原理的创新技术，它能够实现电气信号与液压能量的精确转换和控制，广泛应用于工业自动化领域。

本文将从实用性、原理、应用以及优势等方面对新编实用电液比例技术进行详细介绍。

一、实用性新编实用电液比例技术具有很高的实用性，它能够实现电气信号与液压能量的精确转换和控制，可广泛应用于各类液压系统中。

通过采用先进的电气和液压控制技术，实现了对液压系统的高效控制，提高了系统的响应速度和控制精度。

同时，新编实用电液比例技术还具有体积小、重量轻、结构简单等特点，方便安装和维护，降低了系统的成本和能耗。

二、原理新编实用电液比例技术的基本原理是通过电液比例阀实现电气信号与液压能量的转换和控制。

电液比例阀是一种能够根据电气信号的大小来调节液压流量的装置，通过控制液压流量的大小来控制液压执行元件的运动。

当电气信号的大小发生变化时，电液比例阀会相应地调节液压流量的大小，从而实现对液压系统的精确控制。

三、应用新编实用电液比例技术在工业自动化领域有着广泛的应用。

它可以应用于各类液压系统中，如机床、冶金设备、塑料机械等。

在机床领域，新编实用电液比例技术可以实现对切削力、进给速度等参数的精确控制，提高加工质量和生产效率。

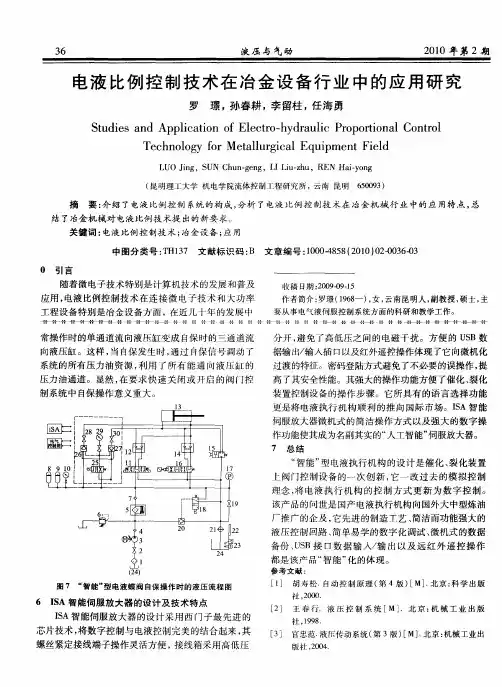

在冶金设备领域，新编实用电液比例技术可以实现对连铸机、轧机等设备的精确控制，提高产品的质量和产量。

在塑料机械领域，新编实用电液比例技术可以实现对注塑机、吹塑机等设备的精确控制，提高产品的质量和生产效率。

四、优势新编实用电液比例技术相比传统的液压控制技术具有许多优势。

首先，它具有响应速度快、控制精度高的特点，可以满足对液压系统响应速度和控制精度要求较高的应用场合。

其次，新编实用电液比例技术具有体积小、重量轻、结构简单等特点，方便安装和维护，降低了系统的成本和能耗。

此外，新编实用电液比例技术还具有可靠性高、寿命长等特点，能够满足工业自动化领域对系统可靠性和稳定性的要求。

电液比例控制技术
1电液比例控制技术
电液比例控制技术，简称EPT，是一种在工业控制应用中广泛使用的电磁输出源。

它将一个压力电子模块和一个特殊的增大比例阀（比率电磁阀）组合在一起，允许控制系统中介入可调节的容量流量。

EPT系统可以根据体系的要求提供不同比例的输出，提高输出安全性，控制精度误差小于1％。

比率电磁阀是一种电磁驱动装置，它可以按照给定的比例从一个入口发出到另一端的流量。

此外，由于比例电子的调节作用，可以保证所需的机械性能和操纵准确性。

EPT系统的应用包括：机械动力学应用，如控制臂被用于实现机械设备的旋转。

它还可以应用于运动控制、负荷控制和流量恒定控制等生产过程中的精准控制。

此外，EPT系统可以用于连续控制平台的推进系统，可以提供必要的力量。

EPT技术的实施，为工业控制系统和设备提供了更高灵活性、更高的可靠性和测量精度。

未来，EPT的应用领域将被扩大，技术性能更优异的EPT系统将深入到更多的工业和商用控制应用中。

电液比例的原理及应用1. 原理电液比例技术是一种将电信号转换为液压信号的控制技术。

其核心原理是通过电磁阀控制液压油流量的大小，从而实现对液压执行元件的精确控制。

电液比例控制系统由以下几个主要部分组成：•电流供应器：提供稳定的电流信号。

•电液比例阀：通过调节液压油流量来控制执行元件的运动。

•反馈传感器：用于测量执行元件的位置、速度等反馈信息。

•控制器：根据输入的控制信号和反馈信号，计算出合适的电流输出。

电液比例技术的工作原理简要描述如下：1.控制器接收到输入的控制信号，根据事先设定的算法计算出目标电流值。

2.控制器将目标电流值与反馈传感器测得的实际电流值进行比较，计算出误差信号。

3.控制器根据误差信号调整输出电流的大小，并将电流输出到电液比例阀。

4.电液比例阀根据输入的电流信号控制液压油的流量大小。

5.液压油流经电液比例阀后，进入液压执行元件，从而实现对执行元件的精确控制。

2. 应用电液比例技术在工业自动化控制、机械工程、航空航天等领域有着广泛的应用。

下面列举了几个常见的应用示例：2.1 机械工程•注塑机控制：电液比例技术可以用于控制注塑机的模具开合、注射压力等参数，以实现精确的注塑过程。

•机床控制：电液比例技术可以用于控制机床的进给速度、切削力等参数，提高机床的加工精度和效率。

•液压破碎机控制：电液比例技术可以用于控制液压破碎机的破碎力度，以适应不同的破碎需求。

2.2 航空航天•飞机起落架控制：电液比例技术可以用于控制飞机起落架的伸缩、减振等操作，提高飞机起降的安全性和稳定性。

•舵面控制：电液比例技术可以用于控制飞机舵面的转动角度，以实现飞机的姿态控制和飞行稳定性。

2.3 工业自动化控制•液压机械手控制：电液比例技术可以用于控制液压机械手的运动轨迹、力量大小等参数，以实现精确的物料搬运和装配。

•液压升降平台控制：电液比例技术可以用于控制液压升降平台的升降高度和速度，以适应不同高度的工作需求。

3. 总结电液比例技术是一种将电信号转换为液压信号的控制技术，通过电磁阀控制液压油流量的大小，从而实现对液压执行元件的精确控制。

浅谈电液控制技术的研究现状与发展趋势摘要：液压控制系统是在液压传动系统和自动控制技术与理论控制的基础上发展起来的，它包括机械-液压控制系统，电气-液压控制系统和气动-液压控制系统等多种类型。

电液控制系统是电气-液压控制系统的简称，是指以电液伺服阀，电液比例阀或数字控制阀作为电液控制元件的阀控液压系统和以电液伺服或比例变量泵为动力元件的泵控液压系统，它是液压控制中的主流系统。

关键词：液压控制自动控制研究现状发展趋势一、背景电液控制技术是液压技术的一个重要分支，主要表现为电液伺服控制技术和电液比例控制技术。

液压控制技术的快速发展始于18世纪欧洲工业革命时期，在此期间，包括液压阀在内的多种液压机械装置得到很好的开发和利用。

19 世纪初液压技术取得了一些重大的进展，其中包括采用油作为工作流体及首次用电来驱动方向控制阀等[2] 。

第二次世界大战期间及战后，电液技术的发展加快，主要是为了满足军事装备的需求。

到了20世纪50～60 年代，电液元件和技术达到了发展的高峰期，电液伺服阀控制技术在军事应用中大显身手，特别是在航空航天上的应用。

50至60年代早期，电液控制技术在非军事工业中得到了越来越多的应用，最主要的是机床工业，其次是工程机械。

在以后几十年中，电液控制技术的工业应用又进一步扩展到工业机器人控制、塑料加工、地质和矿藏探测、燃气或蒸汽涡轮控制及可移动设备的自动化等领域。

70年代，随着集成电路的问世及其后微处理器的诞生，基于集成电路的控制电子器件和装置广泛应用于电液控制技术领域。

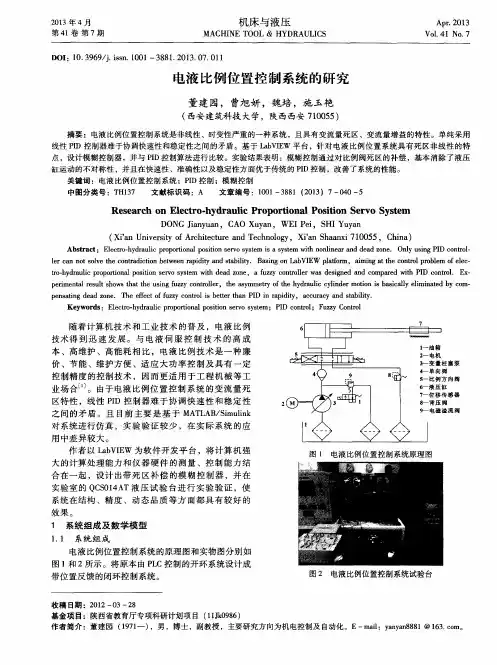

二、相关技术电液伺服系统是一种由电信号处理装置和液压动力机构组成的反馈控制系统。

最常见的有电液位置伺服系统、电液力（或力矩）控制系统。

液压伺服系统以其响应速度快、负载刚度大、控制功率大等独特的优点在工业控制中得到了广泛的应用,其相关技术如下：1.电液比例控制技术电液比例控制技术是适应开发一种可靠、价廉、控制精度和响应特性均能满足工程技术实际需要的电液控制技术的要求，从60 年代末迅速发展起来的[7] 。

基于PWM控制技术的电液比例阀的研究
一、引言
电液比例阀是控制系统中重要的一类元件，由于它的精度高、可靠性强、反应快、体积小等优点，在液压控制系统中广泛应用于各种场合，如机器人、汽车、搬运设备等。

为了使用效果更好，更多的研究者针对电液比例阀进行了深入研究，其中最重要的一种研究是基于PWM控制的电液比例阀研究。

二、基本原理
PWM（脉冲宽度调制）控制是一种采用脉冲信号进行控制的新型控制技术。

它是将模拟信号转换成数字信号，然后通过PWM技术实现控制的技术。

PWM技术主要通过改变脉冲的宽度来控制电液比例阀，从而达到控制执行器的目的。

PWM技术的优点在于可精确控制执行器的位置，因此被广泛应用于微机的精确控制中。

三、实现方法
（1）PWM控制系统结构
PWM控制器系统结构简单，其结构由控制器、变量电抗器、比例阀等组成。

控制器由比较器、定时器、计数器等组成，主要负责信号的采集和处理。

变量电抗器用于控制阀芯的位置及量程，而比例阀负责根据控制器的输出信号控制液压的大小，实现控制系统的功能。

（2）模型预测控制
模型预测控制(Model Predictive Control，MPC)是一种基于模型的控制方法。

电液比例控制技术在伸缩臂叉车中的应用研究电液比例控制技术是介于普通液压阀的开关控制技术和电液伺服控制技术之间的一种控制技术，它可实现液体压力和流量连续按比例地跟随控制信号而变化，可简化系统，实现远距离控制、复杂程序控制，可提高液压系统动作的稳定性和可靠性，可利用反馈提高控制精度，因此，电液比例控制技术是一种可靠、价廉的控制方式，已成为现代控制工程的基本技术之一，被广泛应用于工业控制系统中。
