设计任务及资料一、设计任务根据所给的设计资料和水源资料，拟建一栋六层住宅,设计该住宅的生活给水系统和排水系统。
二、设计文件及资料1.建筑资料钢筋混凝土框架结构6层住宅楼，层高为3M,室内外高差为0.3M。
建筑各层平面图，建筑剖面图，厨厕大样图等。
2.市政资料在建筑物南侧有城市给水管道和城市排水管道，夏季用水高峰时水压为270kpa°室外排水采用分流制。
3.室内设备厨房内设洗涤盆1个，厕所内设蹲式或坐式大便器、洗脸盆、淋浴盆或浴盆及洗衣机专用水嘴各一个。
每户设水表一个，整栋楼设总水表一个。
每户人口按3.5人计三、设计内容。
1.设计计算书一份，包括下列内容（1）分析设计资料，确定建筑内部的给水方式及排水体制。
（2）考虑厨厕内卫生器具的布置及管道的布置与敷设。
（3）室内外管道材料、设备的选用及敷设安装方法的确定。
（4）建筑内部给排水系统的计算。
（5）其他构筑物及计算仪表的选用、计算。
（6）室外管道定线布置及计算（定出管径、管坡等数据及检查井底标高，井径，化粪池进出管的管内底标高等）。
2.绘制下列图纸（1）各层给水排水设备及管道的平面图（1： 100）。
（2）给水排水系统原理图。
（3）厨厕大样图（1： 50）o（4）主要文字说明和图例等。
设计说明一.室内给水工程生活给水系统的选定：本建筑属于普通∏型六层住宅，所需的水压H为：H = I 20 + (6 — 2) X 40 = 280灯α方案1：直接给水方式。
由设计资料可以知道夏天用水高峰时的水压为270KPa,略小于所要求的水压。
如果为了这一点的水压而增设水泵水箱，第一：增设水泵经济上不划算，水泵还产生振动和噪声，安装和维护相对复杂；第二：设置高位水箱，增加了建筑物的结构荷载，并给建筑物的立面处理带来一定的麻烦。
根据建筑给水排水的原理，只需要适当地放大部分管径，减少管路水头损失，从而使室外管网的水压满足最不利配水点的水压要求，故采用直接给水方式，在室内给水管网的布置方式采用下行上给式，该方式给水系统简单，投资少，安装维护管理方便，充分利用了室外管网的水压，供水较为安全可靠。
《建筑给水排水工程》教案 第2章 建筑内部给水所需的水压、水量和增压贮水设备第2章 建筑内部给水所需的水压、水量和增压贮水设备2-1 建筑内给水系统所需压力一. 室内给水系统所需压力室内给水系统所需压力，应该能将所需的流量输送至建筑物内最不利点(最高最远点)的配水龙头或用水设备处，并保证有足够的流出水头。
流出水头：各种配水龙头或用水设备为获得规定的出水量(额定流量)而必须的最小压力(H 3)图1-1 建筑内部给水系统所需压力B H H H H H +++=321H ——室内给水系统所需的总水压1H ——最高最远配水点与室外引入管起点的标高差(米) 2H ——计算管道的水头损失(米水柱)3H ——计算管路最高最远配水点的流出水头 B H ——水流通过水表的水头损失(米水柱)在设计初，为选择给水方式，判断是否需要设置给水升压及贮水设备，常常要对建筑内给水系统所需压力按建筑层数进行估算：《建筑给水排水工程》教案 第2章 建筑内部给水所需的水压、水量和增压贮水设备上表适用于层高≤3.5m 以下的建筑，该压力为自地平算起的最小保证压力。
2-2 给水所需水量1. 生产用水用水量根据生产工艺过程、设备情况、产品性质、地区条件等确定 计量方法：①以单位产品用水量计②以单位时间某种设备上用水量计用水特点：有规律，均匀 2.生活用水用水量根据卫生设备完善程度，气候情况，生活习惯、水价等因素有关，其中最主要的因素是卫生设备的完善程度。
我国现行规范住宅生活用水定额取消了气候分区而以卫生设备完善程度为基本条件，其主要原因：①影响用水量的主要因素是卫生设备的完善程度，其它原因已包括地区条件可体现在用水定额的幅度中。
②气候分区 是从建筑的采暖出发不完全适合生活用水定额③人员流动，生活习惯的改变，生活水平的提高，使气候因素的影响下降 ④借鉴国外定额确定原则用水特点：不均匀，卫生器具越多，设备越完善，用水不均匀性越小。
3.最大日、最大时用水量计算：根据用水量定额及用水单位数来确定d d mq Q = (4-1) n dh K TQ Q =(4-2) phh Q Q K =其中：d Q ——最高日用水量 (l/d)m ——用水单位数(人·床位) d q ——用水定额(l/人·日)h Q ——最大小时用水量(l/h)T ——建筑内用水时间h K ——时变化系数p Q ——平均时流量h K 是借助于自动流量记录仪测得建筑物内一昼夜用水变化曲线，并绘制出以小时计的用水量变化阶段图求得。
《建筑给水排水工程》设计计算书一给水方式及排水体制确定1建筑内部的给水方式确定本建筑属于普通Ⅱ型六层住宅，所需的水压H为：×−+=用水高峰时外网水压不能满足要求。
120=KPaH28040)26(设单设水箱给水方式，适用于室外管网水压周期性不足及室内用水要求水压稳定并且允许设在水箱的建筑物。
用于此建筑中，晚上和非用水高峰期时，由室外管网直接向室内管网供水，并向水箱充水贮备水量。
当夏天用水高峰时，室外管网压力不足，由水箱向室内系统补充供水。
此给水方式的优点是系统简单，投资节省，充分利用室外管网的压力供水，能节省电耗，且系统由一定的贮备水量，供水可靠性较好。
考虑到尽量利用市政管网水压力，并且方便管理，节省电耗等因素，将建筑给水分为两个区，低区为1—3层，由市政管网供水，高区为4—6 层，由高位水箱供水，可以减小水箱容积. 由于高低区的建筑高度都小于30m，所以不需要任何减压设备。
2 建筑内部排水体制的确定考虑该建筑物的使用性质对卫生标准要求较高，生活污水需经化粪池处理后才能排入城镇排水管道，为减小化粪池容积和便于以后增建中水工程，室内排水系统宜采用分流制，把生活污水与生活废水在建筑物内分质分流排到建筑物外。
二考虑厨厕内卫生器具的布置及管道的布置与敷设。
1、厨厕内卫生器具的布置每户厨房内设洗涤盆一个，厕所内设蹲式（或坐式）大便器，洗脸盆、淋浴器（或浴盆）及用水龙头（供洗衣机用）各一个。
每户设水表一个，整幢住宅楼设总表一个。
2管道的布置与敷设1）给水管道的布置与敷设①给水管道的布置采用1—3 层，由市政管网供水，4—6 层，由高位水箱供水，干管埋地。
②给水管道布置成枝状管网，单向供水。
③进户管布置在首层分户水表箱内，采用一户一表。
⑥室内给水水平干管埋地布置，给水立管沿墙明设。
室外给水管道见平面图。
2）排水管道的布置与敷设室内排水横干管埋地布置，立管沿墙布置。
室外排水管道见平面图。
三、室内外管道材料、设备的选用及敷设安装方法的确定1、室内外给水管道均选用PP-R管。

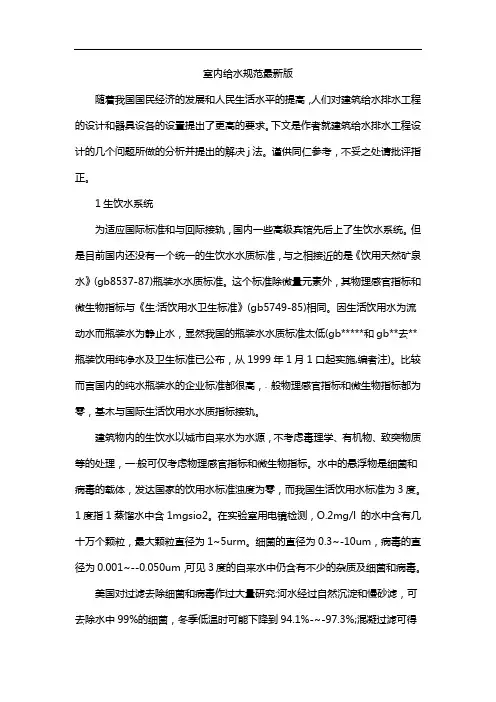

第一章1.建筑内部给水系统：是将城镇给水管网或自备水源给水管网的水引入室内，选用适用、经济、合理的最佳供水方式，经配水管送至室内各种卫生器具、用水嘴、生产装置和消防设备，并满足用水点对水量、水压和水质要求的冷水供应系统分类：生活给水系统生产给水系统消防给水系统2.钢管连接方法：有螺纹连接、焊接和法兰连接，为避免焊接时锌层破坏，镀锌钢管必须用螺纹连接或沟槽式卡箍连接3.水表的分类1）按计量原理：容积式水表、速度式水表2）按读数机构的位置：现场指示型、远传型、组合型3）按水温度：冷水表、热水表4）按计数器的工作现状：湿式水表、干式水表、液封式水表5）按被测水压力：普通型水表、高压水表4.给水方式：指建筑内部给水系统的供水方案。
是根据建筑物的性质、高度、配水点的布置情况以及室内所需水压、室外管网水压和配水量等因素，通过综合评判法决定给水系统的布置形式。
5.给水方式选择原则1）尽量利用外部给水管网的水压直接供水2）除高层建筑和消防要求较高的大型公共建筑和工业建筑外，一般情况消防给水系统宜与生活或生产给水系统共用一个系统3）生活给水系统中，卫生器具处的静压力不得大于0.60MPa。
各分区最低卫生器具配水点静水压不宜大于0.45MPa（特殊情况下不宜大于0.50），水压大于0.35MPa的入户管，宜设减压或调压措施。
6.给水管道的布置形式按供水可靠程度：枝状、环状按水平干管的敷设位置：上行下给、下行上给和中分式7.管道防护1.防腐：明装和暗装的金属管道都要采取防腐措施，以延长管道的使用寿命。
通常的防腐做法是管道除锈后，在外壁刷涂防腐涂料。
2.防冻、防露：敷设在有可能结冻的房间、地下室及管井、管沟等地方的生活给水管道，为保证冬季安全使用应有防冻保温措施。
3.防漏：防漏的主要措施是避免将管道布置在易受外力损坏的位置，或采取必要的保护措施，避免其直接承受外力。
4.防振：为防止管道的损坏和噪声的影响，设计给水系统时应控制管道的水流速度，在系统中尽量少使用电磁阀或速闭型水栓。
为什么最新国家标准《建筑给水排水设计规范》提倡不降板同层排水系统随着人们生活水平的提高，人们更加重视健康的生活环境，住宅建设在质量和标准上不断提升，住宅建筑的排水系统，作为人们生活必不可少的环节，也更加引起人们的关注，同时国家相关标准政策也在不断的更新优化，相关标准规范如《住宅设计规范》、《装配式钢结构建筑技术标准》、《装配式混凝土建筑技术标准》、《建筑给水排水设计标准》(GB 50015-2019)中更是明确规定“住宅卫生间宜采用不降板同层排水”，国家标准图集《居住建筑卫生间同层排水系统安装》19S306也是将“不降板同层排水系统”作为原图集修编的重点内容，这些都表明在同层排水已经是住宅卫生间排水的主流情况下，不降板同层排水成为住宅卫生间排水的主流趋势。
目前，国内住宅排水主要分为同层排水和异层排水。
同层排水同早期的隔层排水相比，优势明显，成为近年来大力推广和使用的一种排水方式。
然而，随着建筑品质的不断提升，同层排水中使用最广的降板同层排水也暴露出许多问题，相比而言不降板同层排水的优势逐渐凸显，配套产品也逐渐成熟，开始被更多的建筑设计所青睐。
国内三种主要卫生间排水方式的图示对比，可以看到异层排水和降板同层排水存在很多问题。
本文从不降板同层排水系统的政策背景、设计理念、优缺点比较、造价分析等方面逐条分析。
一、政策背景《住宅设计规范》(GB 50096-2011)8.2.8 条规定：污废水排水横管宜设置在本层套内。
《建筑同层排水工程技术规程》（CJJ 232-2016）3.2.1、3.2.2条规定：对于公共厕所中成组排列的多套大便器，排水横管较长时，不宜采用降板敷设方式。
3.3.13条规定：降板区域（或建筑面层抬高区域）不应有漏水或积水现象。
当降板区域采取积水排除措施时，积水排除装置接入立管前应设置水封，且应具有防干涸和防反溢功能。
《建筑给水排水设计标准》(GB 50015-2019) 4.4.6条规定：同层排水形式应根据卫生间空间、卫生器具布置、室外环境气温等因素，经技术经济比较确定。

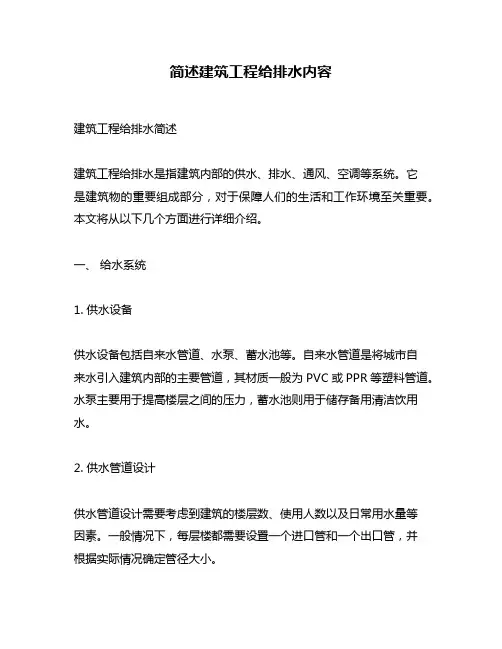

简述建筑工程给排水内容建筑工程给排水简述建筑工程给排水是指建筑内部的供水、排水、通风、空调等系统。
它是建筑物的重要组成部分，对于保障人们的生活和工作环境至关重要。
本文将从以下几个方面进行详细介绍。
一、给水系统1. 供水设备供水设备包括自来水管道、水泵、蓄水池等。
自来水管道是将城市自来水引入建筑内部的主要管道，其材质一般为PVC或PPR等塑料管道。
水泵主要用于提高楼层之间的压力，蓄水池则用于储存备用清洁饮用水。
2. 供水管道设计供水管道设计需要考虑到建筑的楼层数、使用人数以及日常用水量等因素。
一般情况下，每层楼都需要设置一个进口管和一个出口管，并根据实际情况确定管径大小。
3. 供水系统维护为了确保供应清洁卫生的饮用水，需要定期对自来水管道进行检查和清洗，并更换过滤器等设备。
二、排水系统1. 排污设备排污设备包括下水道、污水管道、排水泵等。
下水道是将建筑内部的污水引入城市下水道系统的主要管道，其材质一般为PVC或铸铁管道。
污水管道则是将各个设备的污水引入下水道系统的次要管道，其材质一般为PVC或PPR等塑料管道。
排水泵主要用于将低处积聚的污水提升到高处排放。
2. 排水管道设计排水管道设计需要考虑到建筑物使用人数、日常用水量以及污染物排放量等因素。
一般情况下，每层楼都需要设置一个进口管和一个出口管，并根据实际情况确定管径大小。
3. 排水系统维护为了确保排放出去的污水符合环保标准，需要定期对下水道和污水管道进行清洗和维护，并更换过滤器等设备。
三、空调通风系统1. 空调设备空调设备包括空气处理机、风机盘管、冷却塔等。
空气处理机主要用于对室内空气进行过滤和调节温度湿度，风机盘管则是将冷热空气输送到各个房间，冷却塔则是将冷却水进行散热。
2. 通风管道设计通风管道设计需要考虑到建筑物的使用人数、室内面积以及通风需求等因素。
一般情况下，每层楼都需要设置一个进口管和一个出口管，并根据实际情况确定管径大小。
3. 空调通风系统维护为了确保室内空气质量和空调设备的正常运行，需要定期对空气处理机、风机盘管、冷却塔进行清洗和维护，并更换过滤器等设备。
建筑给排水工程设计的新技术建筑给排水工程是一项核心的施工工程，涉及到城市基础设施建设中的一个重要领域，建筑给排水工程设计的新技术在近年来得到了广泛的应用，对建筑给排水工程的实施和提升具有重要的推动作用。
一、室内排水系统设计当前，室内排水系统设计中最具有实用性的技术就是地下散热技术。
该技术最初起源于欧洲，已经被广泛应用于欧洲和美洲的建筑工程中。
地下散热技术最为突出的优点是可以将冬季的地下温度利用起来为室内提供暖气，同时夏季的地下温度又可利用热泵来实现空调制冷。
其次，卫生间喷雾技术也被广泛应用于新型建筑中。
这种技术可在建筑物中设立喷雾头，通过控制雾化器的喷雾速度和水的流量来达到消毒清洁的效果，避免传染病的暴发。
二、室外排水系统设计1. 雨水利用系统随着人类的发展和自然环境的恶化，雨水的利用和处理问题也受到了越来越多的重视。
现代建筑设计中，雨水利用系统的应用越来越广泛，将雨水加以处理并且利用在园林绿化，道路清洗，厕所冲洗等方面，不仅减少了对自来水的使用，而且减轻了城市的排水负担，同时也降低了对环境的污染。
2. 省水设备的应用在室外排水系统的设计中，省水设备的应用是一个关键因素。
针对不同的水资源短缺程度，水压下降的情况，设计和安装相应的省水设备是必不可少的。
例如，可望的技术是在浴室的淋浴处安装一定压力注水的水光头，实现水的快速通过而不会过度耗水。
三、防水设计技术防水技术是建筑给排水工程的重要组成部分，随着社会的发展，现代建筑中防水技术的应用已经得到了很大程度的提升。
在建筑物的设计过程中，选择合适的防水材料是至关重要的。
根据建筑物的结构特点，选择不同材料进行防水处理。
例如，在地下室防水方面，可以采用高强度的防水涂料，底部和周围围栏还可以利用防渗土工膜来进行二次防水。
四、绿色建筑给排水工程设计技术绿色建筑是一种低碳环保的建筑结构，绿色建筑给排水工程的设计技术也就成为了该领域中研究的热点。
在绿色建筑的设计中，综合利用可再生能源和降低建筑物的生命周期成本是最重要的方向之一。
