高压旋喷桩与水泥搅拌桩的区别LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】高压旋喷桩与水泥搅拌桩的区别旋喷桩:系利用高压泵将水泥浆液通过钻杆端头的特制喷头,以高速水平喷入土体,借助液体的冲击力切削土层,同时钻杆一面以一定的速度(20r/min)旋转,一面低速(15~30cm/min)徐徐提升,使土体与水泥浆充分搅拌混合凝固,形成具有一定强度~)的圆柱固结体(即旋喷桩),从而使地基得到加固。
旋喷桩的特点是:可提高地基的抗剪强度;能利用小直径钻孔旋喷成比孔大8~10倍的大直径固结体,可用于已有建筑物地基加固而不扰动附近土体;施工噪声低,振动小;可用于任何软弱土层,可控制加固范围;设备较简单、轻便,机械化程度高;料源广阔,施工简便,速度快,成本低等。
深层水泥搅拌桩,适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。
加固深度一般大于。
在施工方法上,按其使用加固材料的状态,可分为浆液搅拌法(湿法,即本细则深层水泥浆搅拌法)和粉体搅拌法(干法)两种施工类型。
根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态,深层搅拌桩形成的水泥土加固体,可作为基坑工程围护挡墙、防渗帷幕;竖向承载的复合地基;大体积水泥稳定土等。
深层搅拌加固体的形状可分为柱状、壁状、格栅状和块状等。
其中,柱状加固体形式多用于软土加固的复合地基;壁状、格栅状加固体形式,主要作为深基坑开挖的围护档墙、防渗帷幕;块状加固体形式,多用于上部结构单位面积荷载大,不均匀沉降控制严格的构筑物地基。
但是,不论那种加固体形式,深层搅拌桩施工均具有成桩速度快、效率高、成本低、无振动、无噪音、无污染等特点。
围护结构高压旋喷桩,适用于处理淤泥、淤泥质土、流塑、软塑或可塑粘性土、素填土、粉土、砂土、碎石土等土层,而当土层中含有较多的大粒径块石、大量植物根茎或有较多的有机质以及地下水流速过大时,则需慎重使用或根据现场试验结果来确定其适用性。

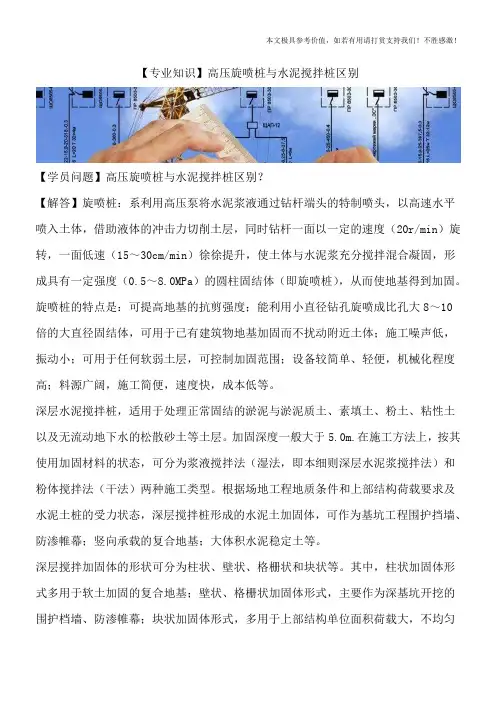

【专业知识】高压旋喷桩与水泥搅拌桩区别【学员问题】高压旋喷桩与水泥搅拌桩区别?【解答】旋喷桩:系利用高压泵将水泥浆液通过钻杆端头的特制喷头,以高速水平喷入土体,借助液体的冲击力切削土层,同时钻杆一面以一定的速度(20r/min)旋转,一面低速(15~30cm/min)徐徐提升,使土体与水泥浆充分搅拌混合凝固,形成具有一定强度(0.5~8.0MPa)的圆柱固结体(即旋喷桩),从而使地基得到加固。
旋喷桩的特点是:可提高地基的抗剪强度;能利用小直径钻孔旋喷成比孔大8~10倍的大直径固结体,可用于已有建筑物地基加固而不扰动附近土体;施工噪声低,振动小;可用于任何软弱土层,可控制加固范围;设备较简单、轻便,机械化程度高;料源广阔,施工简便,速度快,成本低等。
深层水泥搅拌桩,适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。
加固深度一般大于5.0m.在施工方法上,按其使用加固材料的状态,可分为浆液搅拌法(湿法,即本细则深层水泥浆搅拌法)和粉体搅拌法(干法)两种施工类型。
根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态,深层搅拌桩形成的水泥土加固体,可作为基坑工程围护挡墙、防渗帷幕;竖向承载的复合地基;大体积水泥稳定土等。
深层搅拌加固体的形状可分为柱状、壁状、格栅状和块状等。
其中,柱状加固体形式多用于软土加固的复合地基;壁状、格栅状加固体形式,主要作为深基坑开挖的围护档墙、防渗帷幕;块状加固体形式,多用于上部结构单位面积荷载大,不均匀沉降控制严格的构筑物地基。
但是,不论那种加固体形式,深层搅拌桩施工均具有成桩速度快、效率高、成本低、无振动、无噪音、无污染等特点。
围护结构高压旋喷桩,适用于处理淤泥、淤泥质土、流塑、软塑或可塑粘性土、素填土、粉土、砂土、碎石土等土层,而当土层中含有较多的大粒径块石、大量植物根茎或有较多的有机质以及地下水流速过大时,则需慎重使用或根据现场试验结果来确定其适用性。

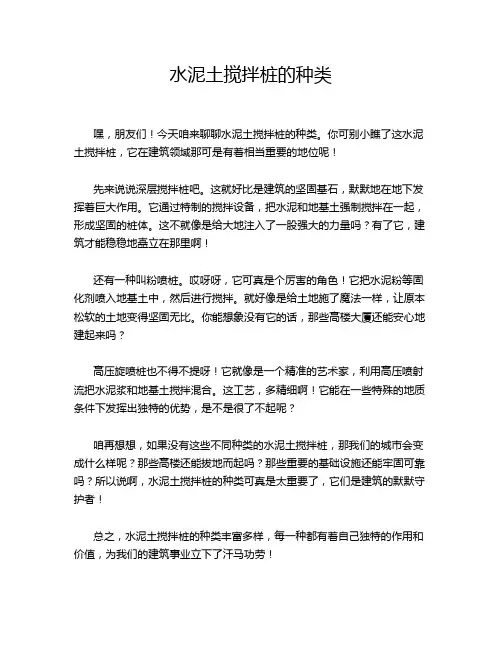

水泥土搅拌桩的种类
嘿,朋友们!今天咱来聊聊水泥土搅拌桩的种类。
你可别小瞧了这水泥土搅拌桩,它在建筑领域那可是有着相当重要的地位呢!
先来说说深层搅拌桩吧。
这就好比是建筑的坚固基石,默默地在地下发挥着巨大作用。
它通过特制的搅拌设备,把水泥和地基土强制搅拌在一起,形成坚固的桩体。
这不就像是给大地注入了一股强大的力量吗?有了它,建筑才能稳稳地矗立在那里啊!
还有一种叫粉喷桩。
哎呀呀,它可真是个厉害的角色!它把水泥粉等固化剂喷入地基土中,然后进行搅拌。
就好像是给土地施了魔法一样,让原本松软的土地变得坚固无比。
你能想象没有它的话,那些高楼大厦还能安心地建起来吗?
高压旋喷桩也不得不提呀!它就像是一个精准的艺术家,利用高压喷射流把水泥浆和地基土搅拌混合。
这工艺,多精细啊!它能在一些特殊的地质条件下发挥出独特的优势,是不是很了不起呢?
咱再想想,如果没有这些不同种类的水泥土搅拌桩,那我们的城市会变成什么样呢?那些高楼还能拔地而起吗?那些重要的基础设施还能牢固可靠吗?所以说啊,水泥土搅拌桩的种类可真是太重要了,它们是建筑的默默守护者!
总之,水泥土搅拌桩的种类丰富多样,每一种都有着自己独特的作用和价值,为我们的建筑事业立下了汗马功劳!。
桩基础一般分端承桩和磨擦桩两种。
按工艺有分:灌注桩、预制桩、碎石桩、钢管桩、旋喷桩、扩底桩等等。
水泥搅拌桩:是指利用水泥作为硬化剂,使成桩范围内的土体硬化形成桩身;水泥搅拌桩又可分为干搅及湿搅两种,干搅属于粉喷桩类型,湿搅的是指先将水泥配制成水泥浆,桩机施搅时喷的是水泥浆而非水泥粉等干料。
粉喷桩:是指利用打桩机具将干粉状的硬化剂(如水泥、石灰、粉煤灰等)均匀的搅入成桩范围内的土体中,使土体硬化形成桩身,属于深层搅拌法加固地基方法,干搅。
深层搅拌桩:通常称为搅拌桩,是以机械旋转的方法搅动地层,同时灌入水泥浆液或喷入水泥干粉,同土体充分混合形成桩体。
旋喷桩:是采用钻孔,将装有特质合金喷嘴的注浆管下到预定位置,然后利用高压射流装置浆液使土体剥离后充分和射出的浆液混合而形成柱状(旋喷)圆断面桩。
(至于摆喷、顶喷也都是高压灌浆的喷射形式,但介于同旋喷的施工方式相同,故不单独列项到桩基础中)。
灌注桩:先在地上钻一个长的圆筒型孔,然后灌入混凝土,并预埋杆塔与基础连接件的桩基础。
(1)螺旋钻机成孔法 (2)潜水钻机成孔法 (3)冲击钻机成孔法 (4)正循环回转法 (5)反循环回转法 (6)冲抓钻机成孔法 (7)旋转锥钻孔法 (8)简易取土钻孔法钻孔灌注桩:指利用钻孔机械钻出桩孔,并在孔中浇筑混凝土(或先在孔中吊放钢筋笼)而成的桩。
根据钻孔机械的钻头是否在土的含水层中施工,又分为泥浆护壁成孔和干作业成孔两种方法。
(1)泥浆护壁成孔灌注桩施工工艺流程:测定桩位→埋设护筒→制备泥浆→成孔→清孔→下钢筋笼→水下浇筑混凝土。
(2)干作业成孔灌注桩施工工艺流程:测定桩位→钻孔→清孔→下钢筋笼→浇筑混凝土。
沉管灌注桩:指利用锤击打桩法或振动打桩法,将带有活瓣式桩尖或预制钢筋混凝土桩靴的钢套管沉入土中,然后边浇筑混凝土(或先在管内放入钢筋笼),边锤击或振动边拔管而成的桩。
前者称为锤击沉管灌注桩,后者称为振动沉管灌注桩。
成桩过程为:桩机就位→锤击(振动)沉管→上料→边锤击(振动)边拔管,并继续浇筑混凝土→下钢筋笼、继续浇筑混凝土及拔管→成桩。

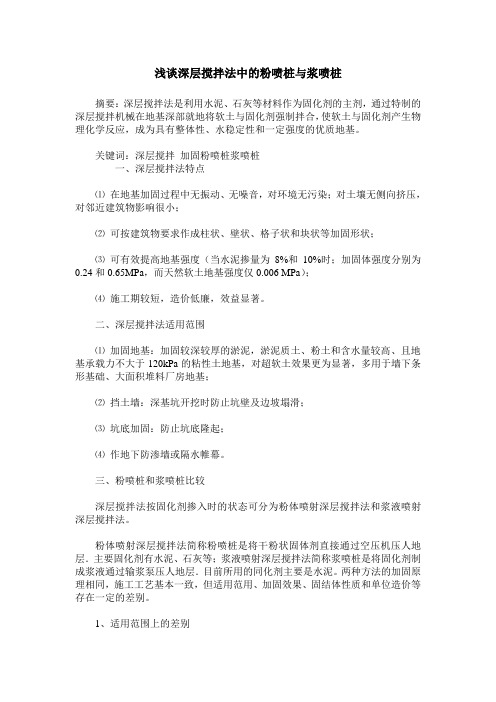

浅谈深层搅拌法中的粉喷桩与浆喷桩摘要:深层搅拌法是利用水泥、石灰等材料作为固化剂的主剂,通过特制的深层搅拌机械在地基深部就地将软土与固化剂强制拌合,使软土与固化剂产生物理化学反应,成为具有整体性、水稳定性和一定强度的优质地基。
关键词:深层搅拌加固粉喷桩浆喷桩一、深层搅拌法特点⑴在地基加固过程中无振动、无噪音,对环境无污染;对土壤无侧向挤压,对邻近建筑物影响很小;⑵可按建筑物要求作成柱状、壁状、格子状和块状等加固形状;⑶可有效提高地基强度(当水泥掺量为8%和10%时;加固体强度分别为0.24和0.65MPa,而天然软土地基强度仅0.006 MPa);⑷施工期较短,造价低廉,效益显著。
二、深层搅拌法适用范围⑴加固地基:加固较深较厚的淤泥,淤泥质土、粉土和含水量较高、且地基承载力不大于120kPa的粘性土地基,对超软土效果更为显著,多用于墙下条形基础、大面积堆料厂房地基;⑵挡土墙:深基坑开挖时防止坑壁及边坡塌滑;⑶坑底加固:防止坑底隆起;⑷作地下防渗墙或隔水帷幕。
三、粉喷桩和浆喷桩比较深层搅拌法按固化剂掺入时的状态可分为粉体喷射深层搅拌法和浆液喷射深层搅拌法。
粉体喷射深层搅拌法简称粉喷桩是将干粉状固体剂直接通过空压机压人地层.主要固化剂有水泥、石灰等;浆液喷射深层搅拌法简称浆喷桩是将固化剂制成浆液通过输浆泵压人地层.目前所用的同化剂主要是水泥。
两种方法的加固原理相同,施工工艺基本一致,但适用范用、加固效果、固结体性质和单位造价等存在一定的差别。
1、适用范围上的差别粉体搅拌法(简称粉喷法),是用特制的设备和机具,将加固剂粉体材料(水泥或石灰)通过压缩空气的传送,与地基土强行拌和,使之产生充分的物理、化学反应后,形成一定强度的桩体(简称粉喷桩)。
这是一种改善土质,提高地基强度的软土地基加固方法,可以广泛地适用于淤泥质土,杂填土,软粘土等地基加固。
浆喷桩适用范围较广,它不受含水量高低的影响,同时能减轻黄土的湿陷性,在加固可塑、硬塑的地层时,由于浆液的润滑作用,施工时搅拌头钻进、提开和搅拌均容易,成桩后桩体搅拌均匀,施工效率高。
1、粉喷桩属于深层搅拌法加固地基方法的一种形式,也叫加固土桩。
深层搅拌法是加固饱和软粘土地基的一种新颖方法,它是利用水泥、石灰等材料作为固化剂的主剂,通过特制的搅拌机械就地将软土和固化剂(浆液状和粉体状)强制搅拌,利用固化剂和软土之间所产生的一系列物理一化学反应,使软土硬结成具有整体性、水稳性和一定强度的优质地墓。
粉喷桩就是采用粉体状固化剂来进行软基搅拌处理的方法。
2、粉喷桩最适合于加固各种成因的饱和软粘土,目前国内常用于加固淤泥、淤泥质土、粉土和含水量较高的粘性土。
水泥搅拌桩
3、水泥搅拌法是用于加固饱和和软黏土低地基的一种方法,它利用水泥作为固化剂,通过特制的搅拌机械,在地基深处将软土和固化剂强制搅拌,利用固化剂和软土之间所产生的一系列物理化学反应,使软土硬结成具有整体性、水稳定性和一定强度的优质地基。
4、水泥加固土的基本原理是基于水泥加固土的物理化学反应过程,它与混凝土硬化机理不同,由于水泥掺量少,水泥是在具有一定活性介质--土的围绕下进行反应,硬化速度较慢,且作用复杂,水泥水解和水化生成各种水化合物后,有的又发生离子交换和团粒化作用以及凝硬反应,使水泥土土体强度大大提高。
水泥搅拌桩施工规范、水泥搅拌桩施工方案、施工工艺技术_灌注桩-搅拌桩--施工技术工艺规范方案_技术规范核心提示:水泥搅拌桩施工规范、水泥搅拌桩施工方案、水泥搅拌桩施工工艺技术为确保水泥搅拌桩施工质量,根据《公路软土地基路堤设计与施工技术规范》(JTJ017-96),参照《粉体喷搅法加固软弱土层技术规范》(TB1...水泥搅拌桩施工规范、水泥搅拌桩施工方案、水泥搅拌桩施工工艺技术为确保水泥搅拌桩施工质量,根据《公路软土地基路堤设计与施工技术规范》(JTJ017-96),参照《粉体喷搅法加固软弱土层技术规范》(TB10113-96)、《软土地基搅拌桩加固法技术规程》(YBJ225-91)、《建筑地基处理技术规范》(JGJ79-2002),结合江苏已建高速公路水泥搅拌桩施工经验,对江苏省高速公路水泥搅拌桩施工提出如下指导意见:一、施工机械水泥搅拌桩施工设备应选用定型产品,并配有全自动电脑记录仪的设备。
严禁使用非定型产品、自行改装设备。
严禁使用没有管道压力表和计量装置的设备。
水泥搅拌桩施工设备分浆(湿)喷桩和粉喷桩两种。
具体要求如下:1、浆(湿)喷桩施工设备施工设备要求钻机①具有正向钻进,反转提升的功能;②反转提升时具有匀速提升、均匀搅拌、匀速喷浆等功能。
灰浆搅拌机包括2台容积为!语法错误, SUP8的灰浆搅拌机;泵量50L/min,泵压1500Kpa 的灰浆泵等;搅拌钻头钻头直径应与浆喷桩的处理直径相同计量装置计量装置在浆喷桩施工过程中起到质量监测的作用,正式施工前必须结合试桩由计量部门进行标定。
标定过程中,市高指、项目经理部、监理组、计量设备供货厂商共同参与,标定结束后,由计量部门、市高指、项目经理部、监理组共同铅封。
施工过程中要有专人监控记录;施工过程中监测一般包括深度计、流量计、各种压力表、电压表等。
电脑记录仪电脑自动记录仪应选用定型产品,不得具有存储功能。
应具备现场打印施工过程和成桩资料的功能。
水泥搅拌桩施工技术刘江桥廊坊市交通咨询监理公司摘要:通过一些工程实践,从施工角度对水泥搅拌桩施工全过程进行分析总结关键词:水泥搅拌桩;施工;技术修建高等级公路时,地基的变形和路堤的稳定是主要问题,水泥搅拌桩处理软土地基,是目前较为成熟的软土地基处理技术之一,该项技术在河北省沿海高速工程中,得到了广泛应用,作为该项工程的参与者,笔者仅就水泥搅拌桩的一些具体技术问题,和各位同行探讨。
1 水泥搅拌桩一般规定1.1 水泥搅拌桩适用于处理软土或高含水量的软弱土、粉性土。
当地基土为以下土质时应慎用水泥搅拌桩:⑴天然含水量大于85%的淤泥。
⑵塑性指数Ip大于25的粘土。
⑶有机土、泥炭土或地下水具有侵蚀性时。
1.2 水泥搅拌桩分为喷粉水泥搅拌桩(干喷法施工)和喷浆水泥搅拌桩(湿喷法施工)两种,干喷法所成的桩简称粉喷桩,湿喷法所成的桩简称浆喷桩。
2 水泥搅拌桩施工2.1 施工前的准备工作⑴施工前应做好“三通一平”工作。
当场地不满足施工机械行走的要求时,应铺,设砂砾垫层或灰土垫层。
作好施工机械的保养检查和计量设备的标定工作。
⑵施工前应熟悉设计文件和工程地质资料。
施工量较大的工程尚需编制施工组织设计。
⑶进行水泥土配合比试验,以确定固化剂和外掺剂的数量。
⑷为了掌握能满足设计要求的各种技术参数,必须进行工艺性试桩。
2.2 施工工艺2.2.1粉喷桩的施工工艺⑴测量放线,按设计图纸确定桩位,并置搅拌机于桩位处。
⑵启动钻机,边旋转边钻进,此时不喷粉,但必须送压缩空气,以防堵管。
钻至设计标高后停止钻进。
⑶开始喷粉,并启动钻机钻头呈反时针旋转,边提升边喷粉搅拌(对于掺灰量较大的桩,可以采用二次喷粉方法),当钻头提升至离地面30~50cm 时,停止喷粉。
⑷进行复搅,复搅深度由试桩确定。
⑸复搅并提升钻头到地面,完成一根桩的施工。
⑹移动钻机,进行下一根的施工。
2.2.2 浆喷桩的施工工艺浆喷桩与粉喷桩的施工工艺基本相同,只是浆喷桩需制备水泥浆液,水灰比可按0.45~0.50控制,浆液施工质量控制应符合以下规定:⑴固化剂浆液应严格按预定的配比拌制。

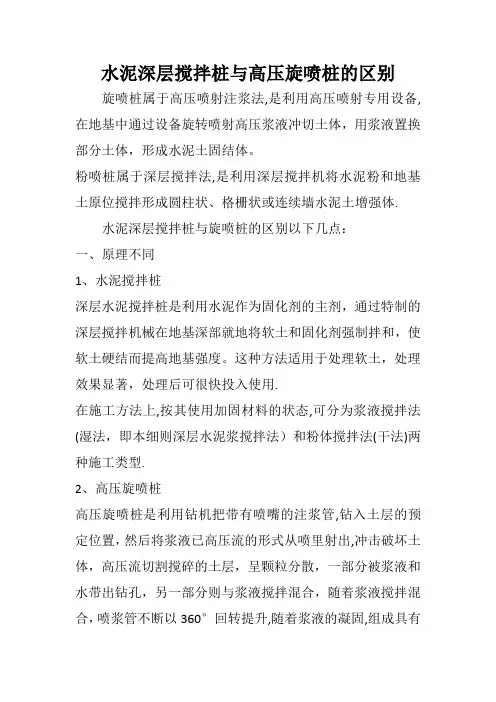

水泥深层搅拌桩与高压旋喷桩的区别旋喷桩属于高压喷射注浆法,是利用高压喷射专用设备,在地基中通过设备旋转喷射高压浆液冲切土体,用浆液置换部分土体,形成水泥土固结体。
粉喷桩属于深层搅拌法,是利用深层搅拌机将水泥粉和地基土原位搅拌形成圆柱状、格栅状或连续墙水泥土增强体.水泥深层搅拌桩与旋喷桩的区别以下几点:一、原理不同1、水泥搅拌桩深层水泥搅拌桩是利用水泥作为固化剂的主剂,通过特制的深层搅拌机械在地基深部就地将软土和固化剂强制拌和,使软土硬结而提高地基强度。
这种方法适用于处理软土,处理效果显著,处理后可很快投入使用.在施工方法上,按其使用加固材料的状态,可分为浆液搅拌法(湿法,即本细则深层水泥浆搅拌法)和粉体搅拌法(干法)两种施工类型.2、高压旋喷桩高压旋喷桩是利用钻机把带有喷嘴的注浆管,钻入土层的预定位置,然后将浆液已高压流的形式从喷里射出,冲击破坏土体,高压流切割搅碎的土层,呈颗粒分散,一部分被浆液和水带出钻孔,另一部分则与浆液搅拌混合,随着浆液搅拌混合,喷浆管不断以360°回转提升,随着浆液的凝固,组成具有一定的强度和抗渗能力的作用。
在施工方法上,可分别采用单管法、双重管法、三重管法;在喷射形式上又可分为旋喷、定喷和摆喷三种.二、机具不同1、水泥搅拌桩PH-5系列深层搅拌桩机及相应的辅助设备(灰浆泵、灰浆搅拌机等制备水泥浆设备).2、高压旋喷桩旋喷桩机,高压柱塞泵,空压机,浆液搅拌机,灌浆泵,排污泵等设备。
三、工艺不同1、水泥搅拌桩桩位放样→钻机就位→检验、调整钻机→正循环钻进至设计深度→打开高压注浆泵→反循环提钻并喷水泥浆→至工作基准面以下0.3m→重复搅拌下钻并喷水泥浆至设计深度→反循环提钻至地表→成桩结束→施工下一根桩。
2、高压旋喷桩桩位放样→钻机就位→引孔(扩孔)到设计标高→封堵垂向喷嘴→搅浆→由下向上旋喷作业到设计顶→冲洗→移位.四、适用土层和用途不同1、水泥搅拌桩水泥搅拌桩适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。
粉喷桩与搅拌桩地质条件要求粉喷桩是粉体喷射搅拌加固软土技术的简称,是通过各种深层搅拌机将粉状加固材料以压缩空气为输送动力,喷入软土地基中,与原位土进行强制搅拌混合,使土与加固材料产生化学反应,在改善土质性状的同时,提高其强度,从而达到提高软基承载能力,减少软基沉降的目的。
喷粉桩适用于在有地下水或土的含水量大于25%的粘性土、砂土、软土,淤泥质土地基中进行浅层(深14m)加固,但是这种桩不适用于杂填土(垃圾土)地基(会使承载力不均匀)同时要求土的含水率不低于23%,否则会造成桩体疏松。
水泥搅拌桩适合含水率小于30%的饱和性粘土和粉土,以及素填土、粉砂、中粗砂、沙砾等地层。
当地基软土的含水率为饱和的淤泥或淤泥质粘土,成软塑至流塑状时, 渗透系数较小, 水泥浆液很难渗透到土体中,土体中的孔隙被水充满,当采用水泥搅拌桩时,由于水泥浆不能附着在土颗粒的表面,即使通过强制搅拌也不能形成均匀的水泥土。
另一方面,水泥浆凝结硬化后多余的水分充填在软土与硬化的水泥石之间,宏观上造成水泥石与软土分离,故对于天然含水率大于30以上的软土不宜采用水泥搅拌桩。
粉喷桩施工时由于加入土体的是干粉, 加入的水泥干粉能有效的吸收土体的水份, 增加土体的干糙率,使得复搅时土体和水泥易于搅拌均匀。
粉喷桩施工机械利用高压空气输送水泥粉体, 在喷粉钻头处,由于压力消散, 空气、水泥粉、地基土中水发生类似于开水沸腾现象, 使钻头切削的扰动土体与水泥粉体充分搅拌,均匀程度好。
湿法施工钻头为“十”字形, 浆液进入土体后,完全依靠搅拌, 搅拌均匀程度比干法差。
《TB10113-1996粉体喷搅法加固软弱土层的技术规范条文说明》中提到:3.2.8设计者往往将粉喷桩理解为桩基,因此要求其像刚性桩那样在桩长范围内强度一致,而且强度越高越好,这是违反复合地基基本假设的,我们认为粉喷桩的设计应使其符合附加应力传递的规律,上部桩身强度较高,下部桩身强度稍低,不必强求桩身强度的一致性。
高压旋喷桩与水泥搅拌桩的区别旋喷桩:系利用高压泵将水泥浆液通过钻杆端头的特制喷头,以高速水平喷入土体,借助液体的冲击力切削土层,同时钻杆一面以一定的速度(20r/min)旋转,一面低速(15~30cm/min)徐徐提升,使土体与水泥浆充分搅拌混合凝固,形成具有一定强度(0.5~8。
0MPa)的圆柱固结体(即旋喷桩),从而使地基得到加固.旋喷桩的特点是:可提高地基的抗剪强度;能利用小直径钻孔旋喷成比孔大8~10倍的大直径固结体,可用于已有建筑物地基加固而不扰动附近土体;施工噪声低,振动小;可用于任何软弱土层,可控制加固范围;设备较简单、轻便,机械化程度高;料源广阔,施工简便,速度快,成本低等。
深层水泥搅拌桩,适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。
加固深度一般大于5.0m。
在施工方法上,按其使用加固材料的状态,可分为浆液搅拌法(湿法,即本细则深层水泥浆搅拌法)和粉体搅拌法(干法)两种施工类型。
根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态,深层搅拌桩形成的水泥土加固体,可作为基坑工程围护挡墙、防渗帷幕;竖向承载的复合地基;大体积水泥稳定土等。
深层搅拌加固体的形状可分为柱状、壁状、格栅状和块状等。
其中,柱状加固体形式多用于软土加固的复合地基;壁状、格栅状加固体形式,主要作为深基坑开挖的围护档墙、防渗帷幕;块状加固体形式,多用于上部结构单位面积荷载大,不均匀沉降控制严格的构筑物地基.但是,不论那种加固体形式,深层搅拌桩施工均具有成桩速度快、效率高、成本低、无振动、无噪音、无污染等特点.围护结构高压旋喷桩,适用于处理淤泥、淤泥质土、流塑、软塑或可塑粘性土、素填土、粉土、砂土、碎石土等土层,而当土层中含有较多的大粒径块石、大量植物根茎或有较多的有机质以及地下水流速过大时,则需慎重使用或根据现场试验结果来确定其适用性。
在施工方法上,可分别采用单管法、双重管法、三重管法;在喷射形式上又可分为旋喷、定喷和摆喷三种,加固深度一般大于5。
高压旋喷桩与水泥搅拌桩的区别旋喷桩:系利用高压泵将水泥浆液通过钻杆端头的特制喷头,以高速水平喷入土体,借助液体的冲击力切削土层,同时钻杆一面以一定的速度(20r/min )旋转,一面低速(15~30cm/min)徐徐提升,使土体与水泥浆充分搅拌混合凝固,形成具有一定强度(0.5〜8.0MPa)的圆柱固结体(即旋喷桩),从而使地基得到加固。
旋喷桩的特点是:可提高地基的抗剪强度;能利用小直径钻孔旋喷成比孔大8~ 10 倍的大直径固结体,可用于已有建筑物地基加固而不扰动附近土体;施工噪声低,振动小;可用于任何软弱土层,可控制加固范围;设备较简单、轻便,机械化程度高;料源广阔,施工简便,速度快,成本低等。
深层水泥搅拌桩,适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。
加固深度一般大于5.0m。
在施工方法上,按其使用加固材料的状态,可分为浆液搅拌法(湿法,即本细则深层水泥浆搅拌法)和粉体搅拌法(干法)两种施工类型。
根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态,深层搅拌桩形成的水泥土加固体,可作为基坑工程围护挡墙、防渗帷幕;竖向承载的复合地基;大体积水泥稳定土等。
深层搅拌加固体的形状可分为柱状、壁状、格栅状和块状等。
其中,柱状加固体形式多用于软土加固的复合地基;壁状、格栅状加固体形式,主要作为深基坑开挖的围护档墙、防渗帷幕;块状加固体形式,多用于上部结构单位面积荷载大,不均匀沉降控制严格的构筑物地基。
但是,不论那种加固体形式,深层搅拌桩施工均具有成桩速度快、效率高、成本低、无振动、无噪音、无污染等特点。
围护结构高压旋喷桩,适用于处理淤泥、淤泥质土、流塑、软塑或可塑粘性土、素填土、粉土、砂土、碎石土等土层,而当土层中含有较多的大粒径块石、大量植物根茎或有较多的有机质以及地下水流速过大时,则需慎重使用或根据现场试验结果来确定其适用性。
在施工方法上,可分别采用单管法、双重管法、三重管法;在喷射形式上又可分为旋喷、定喷和摆喷三种,加固深度一般大于 5.0m。
高压旋喷桩与水泥搅拌桩的区别之马矢奏春创作旋喷桩:系利用高压泵将水泥浆液通过钻杆端头的特制喷头,以高速水平喷入土体,借助液体的冲击力切削土层,同时钻杆一面以一定的速度(20r/min)旋转,一面低速(15~30cm/min)徐徐提升,使土体与水泥浆充分搅拌混合凝固,形成具有一定强度(0.5~8.0MPa)的圆柱固结体(即旋喷桩),从而使地基得到加固。
旋喷桩的特点是:可提高地基的抗剪强度;能利用小直径钻孔旋喷成比孔大8~10倍的大直径固结体,可用于已有建筑物地基加固而不扰动附近土体;施工噪声低,振动小;可用于任何软弱土层,可控制加固范围;设备较简单、轻便,机械化程度高;料源广阔,施工简便,速度快,成本低等。
深层水泥搅拌桩,适用于处理正常固结的淤泥与淤泥质土、素填土、粉土、粘性土以及无流动地下水的松散砂土等土层。
加固深度一般大于5.0m。
在施工方法上,按其使用加固资料的状态,可分为浆液搅拌法(湿法,即本细则深层水泥浆搅拌法)和粉体搅拌法(干法)两种施工类型。
根据场地工程地质条件和上部结构荷载要求及水泥土桩的受力状态,深层搅拌桩形成的水泥土加固体,可作为基坑工程围护挡墙、防渗帷幕;竖向承载的复合地基;大体积水泥稳定土等。
深层搅拌加固体的形状可分为柱状、壁状、格栅状和块状等。
其中,柱状加固体形式多用于软土加固的复合地基;壁状、格栅状加固体形式,主要作为深基坑开挖的围护档墙、防渗帷幕;块状加固体形式,多用于上部结构单位面积荷载大,不均匀沉降控制严格的构筑物地基。
但是,不管那种加固体形式,深层搅拌桩施工均具有成桩速度快、效率高、成本低、无振动、无噪音、无污染等特点。
围护结构高压旋喷桩,适用于处理淤泥、淤泥质土、流塑、软塑或可塑粘性土、素填土、粉土、砂土、碎石土等土层,而当土层中含有较多的大粒径块石、大量植物根茎或有较多的有机质以及地下水流速过大时,则需慎重使用或根据现场试验结果来确定其适用性。
在施工方法上,可分别采取单管法、双重管法、三重管法;在喷射形式上又可分为旋喷、定喷和摆喷三种,加固深度一般大于 5.0m。
前言粉喷桩是“粉体喷射搅拌桩”的简称,就是利用专用的喷粉搅拌钻机将水泥等粉体固化剂喷入软土地基中,并将软土与固化剂强制搅拌,利用固化剂与软土之间所产生的一系列物理化学反应,使软土结成具有一定强度的水泥桩体而形成复合地基的一种施工方法。
粉喷桩于20世纪70年代首先由日本和瑞典分别提出推广和应用,我国于80年代初引入此项技术。
由于粉喷桩具有能有效减少总沉降量能承受较大的加荷速率抗侧向变形能力强可大大缩短施工期等优点,目前在高速公路建设领域应用得较为广泛。
在以往的工程实践中,粉喷桩处理软土地基施工中常存在如下一些问题:施工单位偷工减料,水泥用量难控制;均匀性差强度低;沉降得不到有效减少,达不到设计意图;甚至还有沉降量反而增大了等,影响了加固效果。
因此,在施工过程中监理人员采取何种科学有效的质量控制措施,确保粉喷桩处理软基的加固效果,成了需要克服的难题。
以下本人结合杭宁高速公路浙江段一二期工程的实践和一期工程“粉体喷射搅拌桩加固桥头软基试验研究” 的科研项目谈一点粉喷桩处理软基施工监理过程中应采取哪些质量控制措施的粗浅认识。
1 粉喷桩施工前监理的质量控制措施1.1加强对施工机械设备的检验(1)每台桩机必须配置可以控制桩身每米喷粉量的记录器,且记录器上的任何一个可操作的按钮和开关不得用于设定或操作时间深度喷粉重量桩位编号复搅深度复搅次数等参数,防止伪造施工记录。
(2)桩机上的气压表转速表电流表电子称必须经过标定,不合格的仪表必须更换。
(3)每台桩机钻架相互垂直两面上分别设置两个0.5Kg重的吊线锤,并画上垂直线。
(4)在每台桩机的钻架上画上钻进刻度线,标写醒目的深度。
(5)钻头直径的磨损量不得大于1cm.1.2加强对原材料的检验(1)粉喷桩所用水泥必须经过试验室抽检,满足规范的要求。
并尽量不采用那些产量较小质量不稳定的小水泥厂生产的水泥。
(2)水泥的堆放应该符合防雨防潮的要求,严禁使用过期受潮结块变质的水泥。

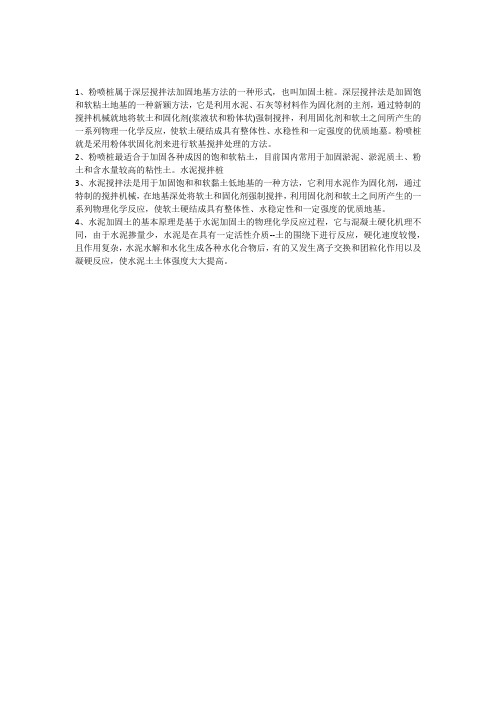

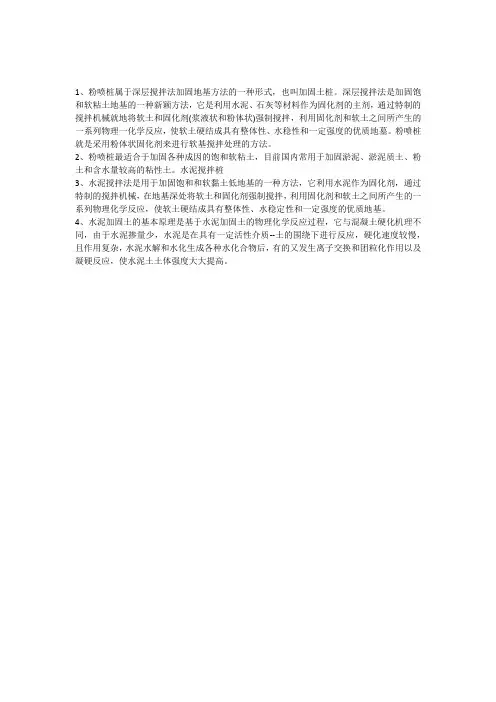

1、粉喷桩属于深层搅拌法加固地基方法的一种形式,也叫加固土桩。
深层搅拌法是加固饱和软粘土地基的一种新颖方法,它是利用水泥、石灰等材料作为固化剂的主剂,通过特制的搅拌机械就地将软土和固化剂(浆液状和粉体状)强制搅拌,利用固化剂和软土之间所产生的一系列物理一化学反应,使软土硬结成具有整体性、水稳性和一定强度的优质地墓。
粉喷桩就是采用粉体状固化剂来进行软基搅拌处理的方法。
2、粉喷桩最适合于加固各种成因的饱和软粘土,目前国内常用于加固淤泥、淤泥质土、粉土和含水量较高的粘性土。
水泥搅拌桩
3、水泥搅拌法是用于加固饱和和软黏土低地基的一种方法,它利用水泥作为固化剂,通过特制的搅拌机械,在地基深处将软土和固化剂强制搅拌,利用固化剂和软土之间所产生的一系列物理化学反应,使软土硬结成具有整体性、水稳定性和一定强度的优质地基。
4、水泥加固土的基本原理是基于水泥加固土的物理化学反应过程,它与混凝土硬化机理不同,由于水泥掺量少,水泥是在具有一定活性介质--土的围绕下进行反应,硬化速度较慢,且作用复杂,水泥水解和水化生成各种水化合物后,有的又发生离子交换和团粒化作用以及凝硬反应,使水泥土土体强度大大提高。
其实粉喷桩和水泥搅拌桩的范围有部分重合。
1、粉喷桩是指利用打桩机具将干粉状的硬化剂(如水泥、石灰、粉煤灰等)均匀的搅入成桩范围内的土体中,使土体硬化形成桩身;
2、水泥搅拌桩则是指利用水泥作为硬化剂,使成桩范围内的土体硬化形成桩身;水泥搅拌桩又可分为干搅及湿搅两种,干搅属于粉喷桩类型,湿搅的是指先将水泥配制成水泥浆,桩机施搅时喷的是水泥浆而非水泥粉等干料。
