水泥粉喷桩加固原理

地基加固方法粉喷桩的原理
地基加固是指采用各种措施来加强或稳固地基的承载能力，以防止建筑物或结构物因地基沉降而出现变形或倒塌等问题。

而在地基加固的方法中，粉喷桩是一种常用且有效的方式之一。

粉喷桩的原理是将混凝土或水泥砂浆作为粉状物料，通过压缩空气将其喷射入地下，形成一根实心的桩身。

该桩身具有较高的强度和抗压性能，可以增强原有地基的承载能力，并将建筑物或结构物的荷载分散到更深的土层中，从而防止地基沉降引起的塌陷或甩车等现象。

在实际施工中，粉喷桩的加固效果与原有地基的质量和深度密切相关。

通常情况下，地基经过充分的勘察和分析后，根据实际需求确定粉喷桩的布置密度和间距，以确保其能够有效地增强地基的承载能力。

然而，在粉喷桩施工过程中，由于地质条件、工作环境和材料特性等方面的因素，也会对加固效果和安全性产生一定的影响。

总的来说，粉喷桩是一种成本低廉、施工简便、加固效果显著的地基加固方法。

它不仅可以承受较大的荷载和剪切力，还具有耐久性、抗振性和防水性等优点。

因此，在建筑工程中，粉喷桩被广泛应用于地基加固、防护工程和环境治理等领域，为保障建筑物或结构物的安全和稳定发挥了积极的作用。

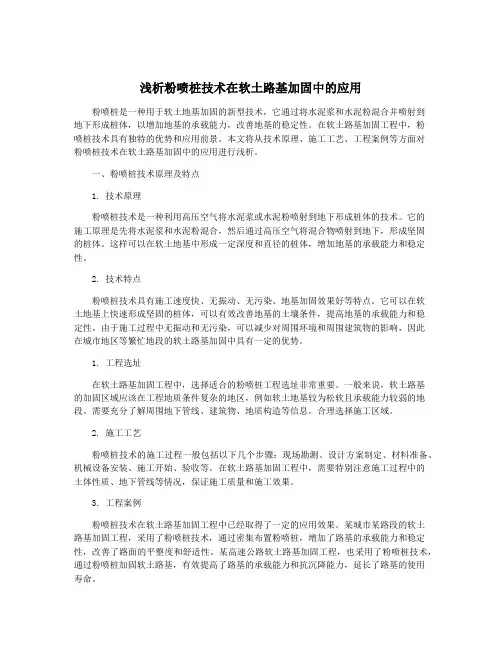

浅析粉喷桩技术在软土路基加固中的应用粉喷桩是一种用于软土地基加固的新型技术，它通过将水泥浆和水泥粉混合并喷射到地下形成桩体，以增加地基的承载能力，改善地基的稳定性。

在软土路基加固工程中，粉喷桩技术具有独特的优势和应用前景。

本文将从技术原理、施工工艺、工程案例等方面对粉喷桩技术在软土路基加固中的应用进行浅析。

一、粉喷桩技术原理及特点1. 技术原理粉喷桩技术是一种利用高压空气将水泥浆或水泥粉喷射到地下形成桩体的技术。

它的施工原理是先将水泥浆和水泥粉混合，然后通过高压空气将混合物喷射到地下，形成坚固的桩体。

这样可以在软土地基中形成一定深度和直径的桩体，增加地基的承载能力和稳定性。

2. 技术特点粉喷桩技术具有施工速度快、无振动、无污染、地基加固效果好等特点。

它可以在软土地基上快速形成坚固的桩体，可以有效改善地基的土壤条件，提高地基的承载能力和稳定性。

由于施工过程中无振动和无污染，可以减少对周围环境和周围建筑物的影响，因此在城市地区等繁忙地段的软土路基加固中具有一定的优势。

1. 工程选址在软土路基加固工程中，选择适合的粉喷桩工程选址非常重要。

一般来说，软土路基的加固区域应该在工程地质条件复杂的地区，例如软土地基较为松软且承载能力较弱的地段。

需要充分了解周围地下管线、建筑物、地质构造等信息，合理选择施工区域。

2. 施工工艺粉喷桩技术的施工过程一般包括以下几个步骤：现场勘测、设计方案制定、材料准备、机械设备安装、施工开始、验收等。

在软土路基加固工程中，需要特别注意施工过程中的土体性质、地下管线等情况，保证施工质量和施工效果。

3. 工程案例粉喷桩技术在软土路基加固工程中已经取得了一定的应用效果。

某城市某路段的软土路基加固工程，采用了粉喷桩技术，通过密集布置粉喷桩，增加了路基的承载能力和稳定性，改善了路面的平整度和舒适性。

某高速公路软土路基加固工程，也采用了粉喷桩技术，通过粉喷桩加固软土路基，有效提高了路基的承载能力和抗沉降能力，延长了路基的使用寿命。

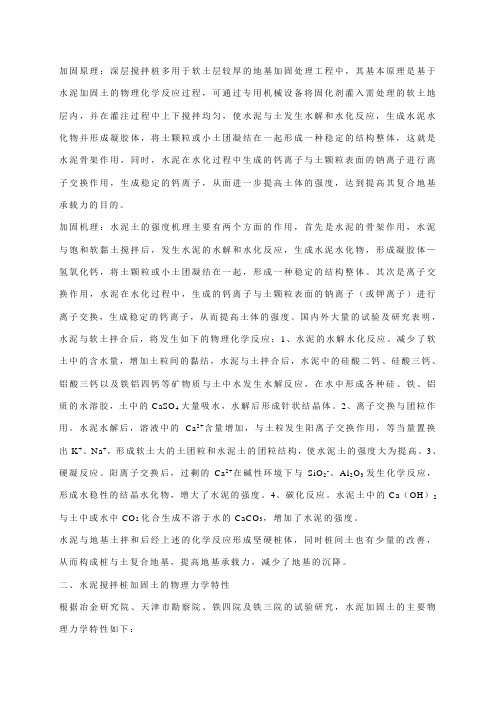

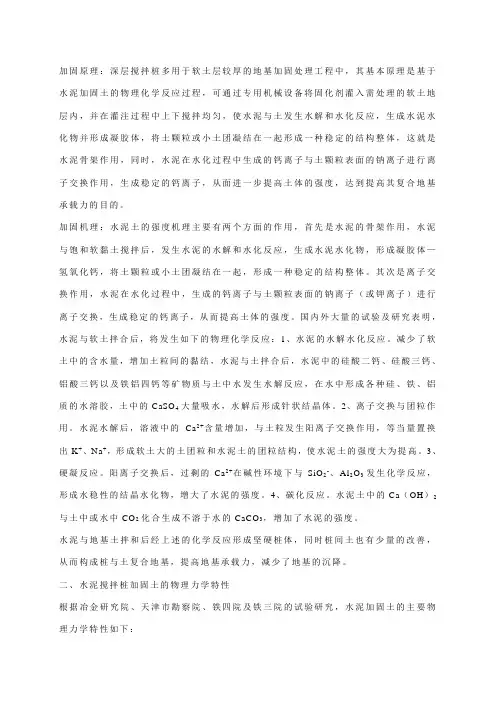

加固原理：深层搅拌桩多用于软土层较厚的地基加固处理工程中，其基本原理是基于水泥加固土的物理化学反应过程，可通过专用机械设备将固化剂灌入需处理的软土地层内，并在灌注过程中上下搅拌均匀，使水泥与土发生水解和水化反应，生成水泥水化物并形成凝胶体，将土颗粒或小土团凝结在一起形成一种稳定的结构整体，这就是水泥骨架作用，同时，水泥在水化过程中生成的钙离子与土颗粒表面的钠离子进行离子交换作用，生成稳定的钙离子，从面进一步提高土体的强度，达到提高其复合地基承载力的目的。

加固机理：水泥土的强度机理主要有两个方面的作用，首先是水泥的骨架作用，水泥与饱和软黏土搅拌后，发生水泥的水解和水化反应，生成水泥水化物，形成凝胶体—氢氧化钙，将土颗粒或小土团凝结在一起，形成一种稳定的结构整体。

其次是离子交换作用，水泥在水化过程中，生成的钙离子与土颗粒表面的钠离子（或钾离子）进行离子交换，生成稳定的钙离子，从而提高土体的强度。

国内外大量的试验及研究表明，水泥与软土拌合后，将发生如下的物理化学反应：1、水泥的水解水化反应。

减少了软土中的含水量，增加土粒间的黏结，水泥与土拌合后，水泥中的硅酸二钙、硅酸三钙、铝酸三钙以及铁铝四钙等矿物质与土中水发生水解反应，在水中形成各种硅、铁、铝质的水溶胶，土中的CaSO4大量吸水，水解后形成针状结晶体。

2、离子交换与团粒作用。

水泥水解后，溶液中的Ca2+含量增加，与土粒发生阳离子交换作用，等当量置换出K+、Na+，形成软土大的土团粒和水泥土的团粒结构，使水泥土的强度大为提高。

3、硬凝反应。

阳离子交换后，过剩的Ca2+在碱性环境下与SiO2-、Al2O3发生化学反应，形成水稳性的结晶水化物，增大了水泥的强度。

4、碳化反应。

水泥土中的Ca（OH）2与土中或水中CO2化合生成不溶于水的CaCO3，增加了水泥的强度。

水泥与地基土拌和后经上述的化学反应形成坚硬桩体，同时桩间土也有少量的改善，从而构成桩与土复合地基，提高地基承载力，减少了地基的沉降。

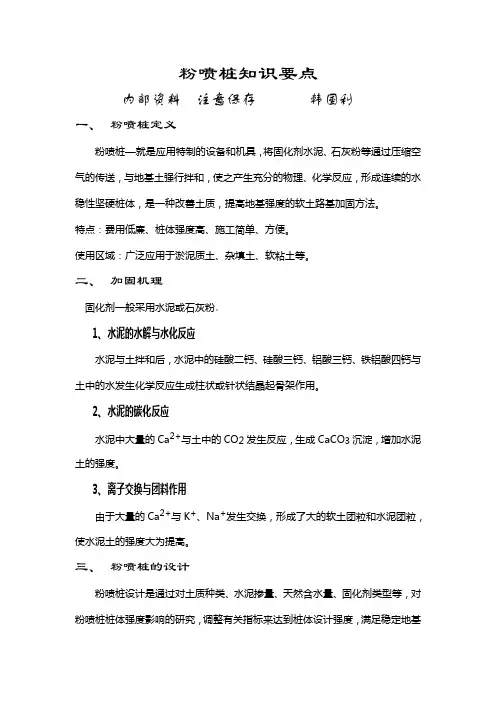

粉喷桩知识要点内部资料注意保存韩国利一、粉喷桩定义粉喷桩—就是应用特制的设备和机具，将固化剂水泥、石灰粉等通过压缩空气的传送，与地基土强行拌和，使之产生充分的物理、化学反应，形成连续的水稳性坚硬桩体，是一种改善土质，提高地基强度的软土路基加固方法。

特点：费用低廉、桩体强度高、施工简单、方便。

使用区域：广泛应用于淤泥质土、杂填土、软粘土等。

二、加固机理固化剂一般采用水泥或石灰粉。

1、水泥的水解与水化反应水泥与土拌和后，水泥中的硅酸二钙、硅酸三钙、铝酸三钙、铁铝酸四钙与土中的水发生化学反应生成柱状或针状结晶起骨架作用。

2、水泥的碳化反应水泥中大量的Ca2+与土中的CO2发生反应，生成CaCO3沉淀，增加水泥土的强度。

3、离子交换与团料作用由于大量的Ca2+与K+、Na+发生交换，形成了大的软土团粒和水泥团粒，使水泥土的强度大为提高。

三、粉喷桩的设计粉喷桩设计是通过对土质种类、水泥掺量、天然含水量、固化剂类型等，对粉喷桩桩体强度影响的研究，调整有关指标来达到桩体设计强度，满足稳定地基的承载力和稳定性，减少地基沉降量。

1、对土质进行勘探a、土工试验：天然地基承载力、天然含水量（一定深度内）、天然容重（一定深度内）、液塑限联合测定（IP）、孔隙比、有机质含量、干密度b、水质分析2、施工技术参数a、桩径：一般为50cmb、桩长：粉喷桩存在临界桩长一说，临界桩长不超过12m，单从桩长这个角度寻求增加承载力是不科学，桩长的增加主要起减小沉降量的作用。

c、根据试验而定，合理的掺灰量就在10—20%之间。

水泥土的强度随着水泥掺入比的增大而增大，一般当掺入量〈5%时，水泥土的固化强度较低，因此水泥掺入比一般大于7%。

一般为50kg/m。

有的施工单位将头四米桩体的喷粉量提高5kg左右，而将4米下的桩体喷粉量稍减，试验证明桩体承载力主要为桩体头4米提供。

d、复搅：复搅长度为桩体的1/2或1/3。

原则桩体长时复搅1/3，桩体短时复搅1/2。

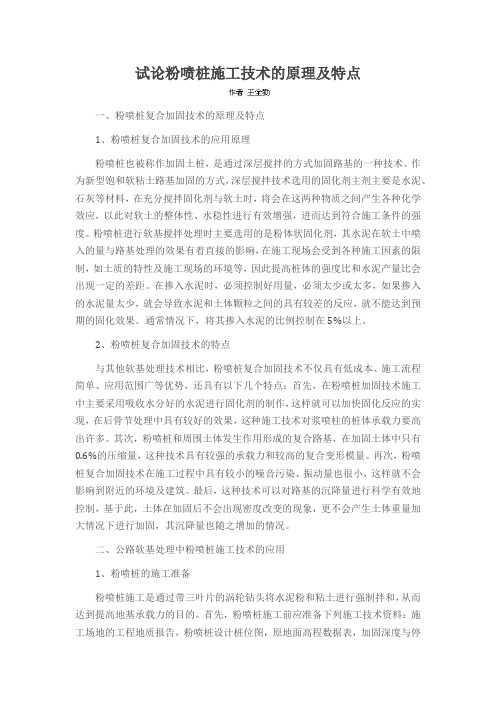

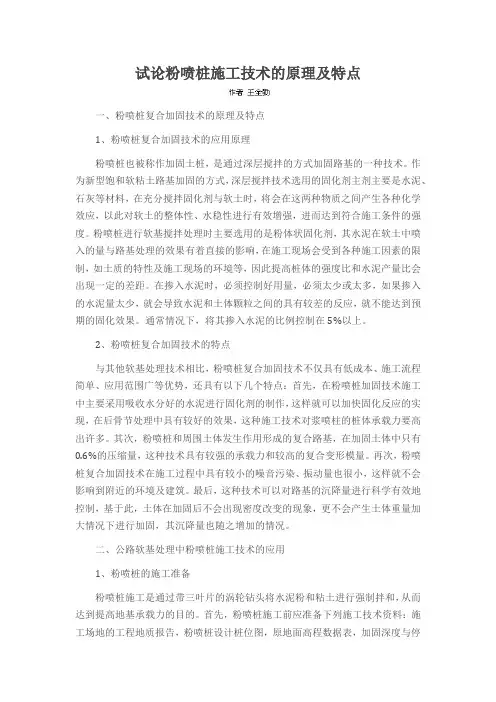

试论粉喷桩施工技术的原理及特点一、粉喷桩复合加固技术的原理及特点1、粉喷桩复合加固技术的应用原理粉喷桩也被称作加固土桩，是通过深层搅拌的方式加固路基的一种技术。

作为新型饱和软粘土路基加固的方式，深层搅拌技术选用的固化剂主剂主要是水泥、石灰等材料，在充分搅拌固化剂与软土时，将会在这两种物质之间产生各种化学效应，以此对软土的整体性、水稳性进行有效增强，进而达到符合施工条件的强度。

粉喷桩进行软基搅拌处理时主要选用的是粉体状固化剂，其水泥在软土中喷入的量与路基处理的效果有着直接的影响，在施工现场会受到各种施工因素的限制，如土质的特性及施工现场的环境等，因此提高桩体的强度比和水泥产量比会出现一定的差距。

在掺入水泥时，必须控制好用量，必须太少或太多，如果掺入的水泥量太少，就会导致水泥和土体颗粒之间的具有较差的反应，就不能达到预期的固化效果。

通常情况下，将其掺入水泥的比例控制在5%以上。

2、粉喷桩复合加固技术的特点与其他软基处理技术相比，粉喷桩复合加固技术不仅具有低成本、施工流程简单、应用范围广等优势，还具有以下几个特点：首先，在粉喷桩加固技术施工中主要采用吸收水分好的水泥进行固化剂的制作，这样就可以加快固化反应的实现，在后骨节处理中具有较好的效果，这种施工技术对浆喷柱的桩体承载力要高出许多。

其次，粉喷桩和周围土体发生作用形成的复合路基，在加固土体中只有0.6%的压缩量，这种技术具有较强的承载力和较高的复合变形模量。

再次，粉喷桩复合加固技术在施工过程中具有较小的噪音污染、振动量也很小，这样就不会影响到附近的环境及建筑。

最后，这种技术可以对路基的沉降量进行科学有效地控制，基于此，土体在加固后不会出现密度改变的现象，更不会产生土体重量加大情况下进行加固，其沉降量也随之增加的情况。

二、公路软基处理中粉喷桩施工技术的应用1、粉喷桩的施工准备粉喷桩施工是通过带三叶片的涡轮钻头将水泥粉和粘土进行强制拌和，从而达到提高地基承载力的目的。

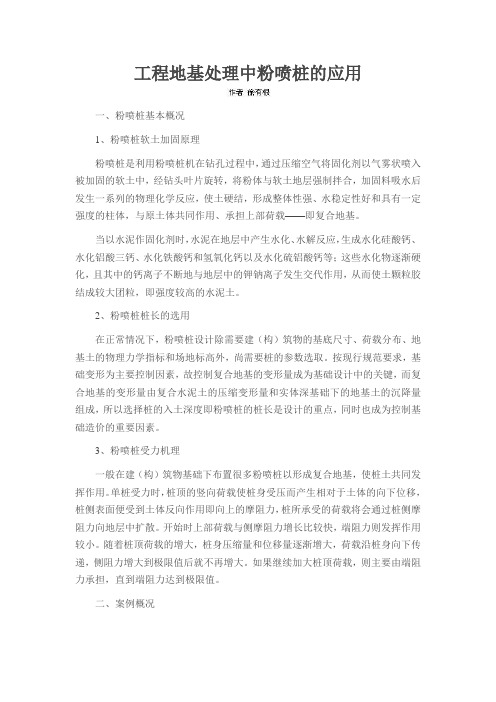

工程地基处理中粉喷桩的应用一、粉喷桩基本概况1、粉喷桩软土加固原理粉喷桩是利用粉喷桩机在钻孔过程中，通过压缩空气将固化剂以气雾状喷入被加固的软土中，经钻头叶片旋转，将粉体与软土地层强制拌合，加固料吸水后发生一系列的物理化学反应，使土硬结，形成整体性强、水稳定性好和具有一定强度的柱体，与原土体共同作用、承担上部荷载——即复合地基。

当以水泥作固化剂时，水泥在地层中产生水化、水解反应，生成水化硅酸钙、水化铝酸三钙、水化铁酸钙和氢氧化钙以及水化硫铝酸钙等；这些水化物逐渐硬化，且其中的钙离子不断地与地层中的钾钠离子发生交代作用，从而使土颗粒胶结成较大团粒，即强度较高的水泥土。

2、粉喷桩桩长的选用在正常情况下，粉喷桩设计除需要建（构）筑物的基底尺寸、荷载分布、地基土的物理力学指标和场地标高外，尚需要桩的参数选取。

按现行规范要求，基础变形为主要控制因素，故控制复合地基的变形量成为基础设计中的关键，而复合地基的变形量由复合水泥土的压缩变形量和实体深基础下的地基土的沉降量组成，所以选择桩的入土深度即粉喷桩的桩长是设计的重点，同时也成为控制基础造价的重要因素。

3、粉喷桩受力机理一般在建（构）筑物基础下布置很多粉喷桩以形成复合地基，使桩土共同发挥作用。

单桩受力时，桩顶的竖向荷载使桩身受压而产生相对于土体的向下位移，桩侧表面便受到土体反向作用即向上的摩阻力，桩所承受的荷载将会通过桩侧摩阻力向地层中扩散。

开始时上部荷载与侧摩阻力增长比较快，端阻力则发挥作用较小。

随着桩顶荷载的增大，桩身压缩量和位移量逐渐增大，荷载沿桩身向下传递，侧阻力增大到极限值后就不再增大。

如果继续加大桩顶荷载，则主要由端阻力承担，直到端阻力达到极限值。

二、案例概况某地项目地势比较平坦，地面起伏小，地势主要由东北向西南倾斜。

工程区位于某断裂带上，是国家地震烈度区划7度区。

场地地基土比较软弱，上部土层承载力比较低，抗冲刷、抗震能力较差，下部中密粉土质砂层比较稳定，承裁能力比较高。

1前言
众所周知，水泥粉喷桩是以水泥干粉作为固化剂，通过专用机械设备由压缩气体将粉体输送到地基中，与欲加固的软土强行拌合，使粉体与地基软土充分发生物理化学反应，从而形成坚硬，连续水稳性桩体。

使被加固软土地基承载力明显提高，以达到加固软土地基的目的，对于粉细砂地基它还可防止砂土液化，有效改善不良地基。

粉喷桩具有如下特点:
ａ.加固成本低。

由于利用了原状土,根据不同的地质条件,加入12%～20%的水泥固化剂,比其它地基加固法成本低。

ｂ.地基加固后,无附加荷载。

ｃ.桩体强度较高,其抗压强度主要与土的种类、含水量、水泥渗入比、养护龄期及外加剂等因素有关。

[1]
ｄ.干法施工,无需水源,不需排污,无污染。

ｅ.无侧向挤土问题。

粉喷桩在土体中几乎不增加体积,故不产生侧向挤土。

因此粉喷桩施工时,对邻近环境和设施无影响,甚至可以紧贴相邻基础施工。

ｆ.由于桩体是由搅拌叶片转动提升并且叶片对土产生向下的挤压作用而形成,所以桩体多为层状结构,类似于岩石中的层理现象。

ｇ.搅拌叶片转动时,由于离心力的作用,土粒甩向边缘,同时水泥粉由中轴一个小孔高压喷出,因此桩体边缘部分搅拌最充分,而中心部分搅拌不充分,导致成桩后中心部分强度比边缘低。

粉喷桩适用于建筑物地基加固、公路地基加固、边坡抗滑加固、深基坑边坡支护、防渗帷幕及作为海堤地基加固等。

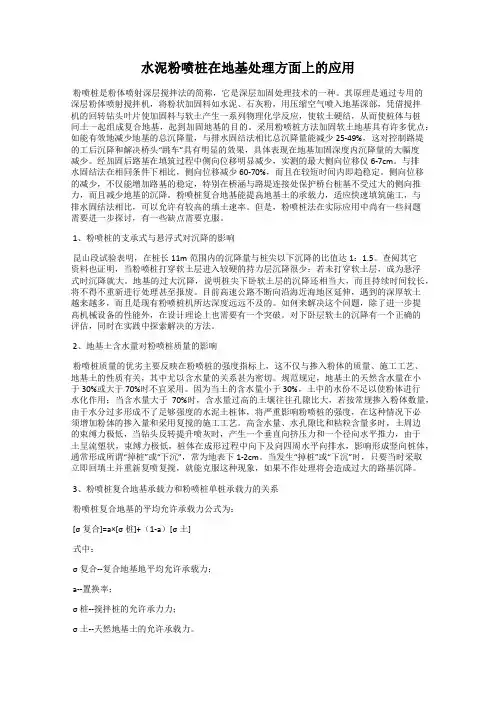

水泥粉喷桩在地基处理方面上的应用粉喷桩是粉体喷射深层搅拌法的简称，它是深层加固处理技术的一种。

其原理是通过专用的深层粉体喷射搅拌机，将粉状加固料如水泥、石灰粉，用压缩空气喷入地基深部，凭借搅拌机的回转钻头叶片使加固料与软土产生一系列物理化学反应，使软土硬结，从而使桩体与桩间土一起组成复合地基，起到加固地基的目的。

采用粉喷桩方法加固软土地基具有许多优点：如能有效地减少地基的总沉降量，与排水固结法相比总沉降量能减少25-49%，这对控制路堤的工后沉降和解决桥头“跳车”具有明显的效果，具体表现在地基加固深度内沉降量的大幅度减少。

经加固后路基在填筑过程中侧向位移明显减少，实测的最大侧向位移仅6-7cm。

与排水固结法在相同条件下相比，侧向位移减少60-70%，而且在较短时间内即趋稳定。

侧向位移的减少，不仅能增加路基的稳定，特别在桥涵与路堤连接处保护桥台桩基不受过大的侧向推力，而且减少地基的沉降。

粉喷桩复合地基能提高地基土的承载力，适应快速填筑施工，与排水固结法相比，可以允许有较高的填土速率。

但是，粉喷桩法在实际应用中尚有一些问题需要进一步探讨，有一些缺点需要克服。

1、粉喷桩的支承式与悬浮式对沉降的影响昆山段试验表明，在桩长11m范围内的沉降量与桩尖以下沉降的比值达1：1.5。

查阅其它资料也证明，当粉喷桩打穿软土层进入较硬的持力层沉降很少；若未打穿软土层，成为悬浮式时沉降就大。

地基的过大沉降，说明桩尖下卧软土层的沉降还相当大，而且持续时间较长，将不得不重新进行处理甚至报废。

目前高速公路不断向沿海近海地区延伸，遇到的深厚软土越来越多，而且是现有粉喷桩机所达深度远远不及的。

如何来解决这个问题，除了进一步提高机械设备的性能外，在设计理论上也需要有一个突破。

对下卧层软土的沉降有一个正确的评估，同时在实践中探索解决的方法。

2、地基土含水量对粉喷桩质量的影响粉喷桩质量的优劣主要反映在粉喷桩的强度指标上，这不仅与掺入粉体的质量、施工工艺、地基土的性质有关，其中尤以含水量的关系甚为密切。
