越区覆盖导致小区繁切换案例分析-LTE

LTE切换为题处理案例及切换参数总结切换问题处理及切换参数总结⽬录：简述：地铁部分FDD线路分布问题导致覆盖盲区场景下，FDD切TDD。

由FDD 站点覆盖快速衰落情景下，终端开启A2测量，信令窗⼝中频繁上报MR，⽆响应，切换失败导致重建。

经由本次问题处理，对切换参数进⾏总结。

⼀、案例分析：1.1.问题描述：由芍药居⾄太阳宫段，FDD切TDD终端占⽤1350(PCI=467) ENB=502165，地铁⾏驶过程中，信号快速衰落，终端开启A2测量，信令窗⼝频繁上报MR，⽆响应，切换失败导致RRC重建⾄1350（PCI=496）502163，经由此站切换⾄TDD38950（PCI=87）ENB=82354-42海淀⼗号线海淀黄庄站FDDNLS1.测试结果：1.2.优化：●参数查询：A1:-92，A2 :-100，A5 :-90，-95 CIO:0db TTT: 640ms●调整：由于FDD衰落迅速，⼏次测试均有-92左右迅速衰落⾄-120,导致重建，所以建议将A2门限提⾼，同时为满⾜快衰场景下能够顺利切换，将CIO调为10，使其提前切换，TTT切换切换时间由640ms改为160ms调整后参数：A1:-90，A2 :-92，A5 :-90，-95 CIO:10db TTT: 120ms●调整后测试⼆：切换参数总结：当UE处于连接状态，⽹络通过切换过程实现对UE的移动性管理。

切换过程包含移动性测量、控制⾯流程和⽤户⾯流程。

为了辅助⽹络作切换判决，原eNodeB为UE配置测量，使UE在切换之前上报服务⼩区和邻⼩区的信道质量，便于⽹络侧合理地判决切换。

测量配置基本信道参数表●eueMeasCellSMeasureRsrpSmeasure：服务⼩区RSRP门限启动测量的服务⼩区RSRP门限，取值(-141..-44)，单位为dBm。

此参数仅对针对信道质量的测量配置有效，对于针对CGI上报的测量配置⽆效。

对于针对信道质量的测量配置，当⽹络侧没有配置此参数，或者配置了此参数，且服务⼩区RSRP低于此参数指⽰的门限值时，UE根据测量配置对邻⼩区进⾏测量和上报。

产生CQI差的主要原因是信号纯净度不够，可能是结构性缺站导致，也可能是覆盖不可理导致等，它们都导致了重叠覆盖度高、干扰较大。

本案例属于越区覆盖导致覆盖区域SINR较差导致CQI比较差。

对孤岛站点的CQI进行分析发现，站点覆盖距离很远，弱覆盖情况较多，但孤岛小区的CQI 较好，例如：L大丰八万亩，0小区方向站间距在7公里以上，如下图：小区名称用户随机接入时TA值在区间0范围的接入次数用户随机接入时TA值在区间1范围的接入次数用户随机接入时TA值在区间2范围的接入次数用户随机接入时TA值在区间3范围的接入次数用户随机接入时TA值在区间4范围的接入次数用户随机接入时TA值在区间5范围的接入次数用户随机接入时TA值在区间6范围的接入次数L大丰八万亩_0 202 896 1230 969 12606 16002 5453 其中接入TA值对应的接入距离对应关系如下：PRS指标值对应对应接入TA值距离（米）用户随机接入时TA值在区间0范围的接入次数0到1 [0,78)用户随机接入时TA值在区间1范围的接入次数2到3 [78,234)用户随机接入时TA值在区间2范围的接入次数4到7 [234,546)可知小区有大量（比例很高）接入在区间6范围，对应为3510米以上对应对应接入PRS指标值TA值距离（米）用户随机接入时TA值在区间0范围的接入次数0到1 [0,78)用户随机接入时TA值在区间1范围的接入次数2到3 [78,234)用户随机接入时TA值在区间2范围的接入次数4到7 [234,546)用户随机接入时TA值在区间3范围的接入次数8到13 [546,1014)用户随机接入时TA值在区间4范围的接入次数14到25 [1014,1950)用户随机接入时TA值在区间5范围的接入次数26到45 [1950,3510)用户随机接入时TA值在区间6范围的接入次数46到85 [3510,6630) 对站间距进行分析，发现小区在2500米附近的覆盖属于越区覆盖，更适合覆盖此区域的小区为XXX_大丰_恒西村LF_2，如下图：L恒北村公园_2小区越区覆盖到此区域后，会受到XXX_大丰_恒西村LF及L大丰西团北团五队等近处基站的干扰，从而导致SINR较差，CQI较差。

lte小区切换案例LTE小区切换是指终端设备在从一个小区移动到另一个小区时，需要重新选择和连接新的小区，以确保通信的稳定和流畅。

在实际应用中，LTE小区切换质量直接关系到通信质量和用户体验。

下面我们来分步骤阐述LTE小区切换案例。

第一步，建立初始连接。

在终端设备上，首先要建立初始连接，即与初始小区建立通信。

设备发送“RRC Connection Request”消息进行请求，小区收到请求后，发送“RRC Connection Setup”消息建立连接，并给终端设备分配临时标识TMSI，之后发送“RRC Connection Complete”消息确认连接建立成功。

第二步，进行切换准备。

当设备检测到信号质量较低或无信号时，便开始进行小区切换准备。

设备发送“Measurement Report”消息给初始小区，通知其该设备已经开始准备切换，并开始在周围其他小区中进行测量，选择信号质量较好的小区。

第三步，选择目标小区。

设备通过测量报告自主选择信号质量较好的目标小区，并发送“Handover Request”消息给初始小区，请求切换到目标小区。

初始小区收到请求后，进行“Handover Preparation”准备工作，包括与目标小区通信、资源分配等。

第四步，执行小区切换。

当初始小区已经做好了切换准备，便发送指令消息给终端设备，要求其切换至目标小区。

设备接收到消息后，开始断开与初始小区的连接，并发送“Handover Command”消息通知目标小区要求连接。

第五步，完成小区切换。

目标小区收到“Handover Command”消息后，开始分配资源，并发送“Handover Request Acknowledge”消息通知切换成功。

设备接收到消息后，发送“Handover Complete”消息，确认切换成功。

总体来说，LTE小区切换需要经过建立初始连接、切换准备、选择目标小区、执行小区切换、完成小区切换等多个步骤。

1概述市区的移动TD-LTE站点经过陆续的工程优化，网络中还存在越区覆盖，重叠覆盖，对于越区覆盖：首先考虑降低越区信号的信号强度，可以通过调整下倾角、方位角，降低发射功率等方式进行。

降低越区信号时，需要注意测试该小区与其他小区切换带和覆盖的变化情况，避免影响其他地方的切换和覆盖性能。

在覆盖不能缩小时，考虑增强该点被越区覆盖小区的信号并使其成为主服务小区。

重叠覆盖：首先考虑将每个路段覆盖小区尽量控制三个，可以通过调整下倾角、方位角，降低发射功率等方式进行。

2覆盖异常小区市区覆盖异常小区共12个，其中越区覆盖小区共6个，重叠覆盖小区共6个，详情如下：2.1覆盖异常小区覆盖异常小区图示：2.2覆盖异常小区公参核查：3.越区覆盖分析3.1、新十六大街南段（药监局向南），博士名苑售楼部越区覆盖造成模三干扰【问题描述】：车辆行驶在新十六大街南段（药监局向南），UE服务小区为药监局-ZLH-3（Enodebid=240688，PCI=131），SINR值为4db左右，SINR值较差。

【问题分析】：由于博士名苑售楼部-ZLH-3（Enodebid =240692，PCI=242）越区覆盖，对小区药监局-ZLH-3（Enodebid=240688，PCI=131）形成模三干扰。

【问题处理】：调整博士名苑售楼部-ZLH-3（Enodebid =240692，PCI=242）下倾角至10度。

由于博士名苑售楼部-ZLH-3（Enodebid =240692，PCI=242）在斜坡上面（如图1），该站在10楼楼顶，是美化方柱天线（如图2），无法通过RS优化调整，调整阳博士名苑售楼部-ZLH-3（Enodebid =240692，PCI=242）功率，降低3dbm。

图1图2调整前RSRP调整前SINR调整后RSRP调整后SINR3.2、公路巷至平桥欧派金帝路段，平桥欧派金帝越区覆盖造成模三干扰【问题描述】：车辆行驶在公路巷至平桥欧派金帝路，UE接受到服务小区公路巷（Enodebid =254906，PCI=71）,SINR值为0，SINR值较差。

LTE典型案例分析覆盖类1.1 概述覆盖类问题只要涉及弱覆盖、越区覆盖、过覆盖、无主导小区、上下行不平衡及导频污染等。

在TD-LTE中一般认为RSRP<-110dBm，认为是弱覆盖。

越区覆盖：由于基站天线挂高过高或下倾角过小引起的该小区覆盖距离过远，从而越区覆盖到其他站点覆盖的区域，并且在该区域终端接收到的信号电平较好。

过覆盖：指网络中存在过度的覆盖重叠，容易引起干扰和乒乓切换；无主导小区：指某一片区域内服务小区和邻区的接收电平相差不大，不同小区之间的下行信号在小区重选门限附近的区域，并且无主导覆盖的区域接收电平一般或者较差，在这种情况下由于网络频率复用的原因，导致服务小区的SINR不稳定，可能发生空闲态主导小区频繁重选、连接态频繁切换，无主导覆盖也可认为是若覆盖的一种。

导频污染：指在某一点存在过多（一般认为大于等于3个）的强导频，但却没有一个足够强的主导频；1.2弱覆盖1.2.1弱覆盖分析造成弱覆盖的原因有：1、规划的站点由于种种原因如物业等没有开起来；2、天线方位角、下倾角不合理，如下倾角过低；3、在站建起来后，由于新建楼宇的遮挡，导致部分区域RSRP很差；4、站点过高，如四十多米或更高，会造成塔下黑5、下倾角、方位角由于条件所限，无法调整，如：美化邓杆站点不方便调整天线的方位角（3个天线方位要一起转，因为外面有罩子盖住下倾角无法调整，如科技园四、海德三路等；深大校园里站点天线都是放在美化罩子（长方体的箱子）里面，对天线的下倾角和方位角调整范围也有影响（如：深大、深大南校等））。

针对以上原因建议的方案有：1、推动客户将规划站点尽快开起来；2、调整天线方位角、下倾角到合理位置；1.2.2天线方位角不合理导致弱覆盖现象：科技园三的102和104小区由于天线被住宅楼遮挡,导致覆盖区域内部分道路信号较弱,存在弱覆盖，科技园三站点周围的地物如图：图表1科技园三周围地物调整前道路的电平值如下图：图表2优化前科技园三覆盖措施：将104小区的方位角由20度调整为40度；将102的方位角由150度调整到100度；调整后弱覆盖得到改善,如下图：图表3优化后科技园三覆盖1.2.3天线方位角下倾角不合理导致的弱覆盖现象：东都花园附近有小段路RSRP低于-110dBm，该路段属于东都花园和龙中站点主覆盖区,需要调整东都花园和龙中站的天馈方向角和下倾角加强覆盖。

卡特-L TE-MTU值设置不符导致终端不能访问外网案例分析关键字：MTU（Maximum Transmission Unit 最大传输单元）专业：TD-LTE设备类型：卡特ENodeB设备型号：TLA-6.0.1-40软件版本：CDS 7.0案例撰写人：贾亮亮联系方式：186********故障描述在未来城（室分）做性能测试时，发现终端可以正常接入，且能ping通服务器10.176.200.200，但不能正常访问外网。

故障诊断这种情况是由于各传输节点可传输的最大数据包大小值-MTU（Maximum Transmission Unit 最大传输单元）设置不符所致（在上海实验网现场也出现过这个问题，可直接定位）。

MTU(aximum Transmission Unit) 是指一种通信协议的某一层上面所能通过的最大数据包大小（以字节为单位）。

最大传输单元这个参数通常与通信接口有关（网络接口卡、串口等）。

我们电脑MTU的默认值一般为1500，在SAM侧和核心网侧的MTU值一般也为1500，如果电脑侧的MTU值小于SAM侧的MTU值且小于核心网侧的MTU值，数据可正常传输（可以正常访问外网）。

如果SAM侧或者核心网侧任何一侧的MTU值小于电脑侧的，则数据不可正常传输（不可以正常访问外网）。

经查看，我们测试电脑的MTU值是1500，将电脑的MTU值改为1464后可正常访问外网，但这不是我们最终的目的，我们希望电脑在MTU默认值下也能正常访问外网。

经确认，SAM侧的MTU值是1496，核心网侧的是1500，更改SAM侧的MTU值为1500，问题解决。

解决措施更改电脑侧、SAM侧和核心网侧的MTU值，使其满足：电脑侧的MTU值小于SAM侧的MTU值且小于核心网侧的MTU值。

流程图预防/监控措施在现场测试中，如果出现终端正常接入，但不能正常访问外网，首先在DOS下输入AT 命令：netsh interface ipv4 show subinterfaces ，查看电脑的MTU值是多少，通过电脑的MTU值判断其与SAM侧、核心网侧的MTU值是否满足：电脑侧的MTU值小于SAM 侧的MTU值且小于核心网侧的MTU值。

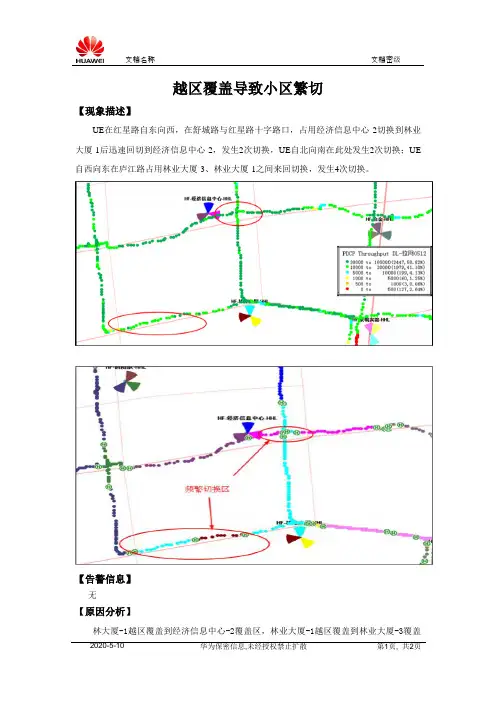

越区覆盖导致小区繁切
【现象描述】
UE在红星路自东向西，在舒城路与红星路十字路口，占用经济信息中心-2切换到林业大厦-1后迅速回切到经济信息中心-2，发生2次切换，UE自北向南在此处发生2次切换；UE 自西向东在庐江路占用林业大厦-3、林业大厦-1之间来回切换，发生4次切换。

【告警信息】
无
【原因分析】
林大厦-1越区覆盖到经济信息中心-2覆盖区，林业大厦-1越区覆盖到林业大厦-3覆盖
区。

【处理过程】
整控制林业大厦-1覆盖，消除越区覆盖，减少切换次数。

在经济信息中心站下及庐江路西段无切换，下行速率得到提升。

【建议与总结】
当测试人员回放分析log的时候一定要仔细认真，以免漏掉log中的问题所在。
