经典案例-VoLTE业务深度覆盖方案研究

多场景VoLTE业务分层适用性及其策略配置的研究摘要：目前4G网络上行干扰问题突出，而VoLTE对于上行干扰较数据业务更敏感，高干扰区域VoLTE起呼困难、通话质量差。

考虑到volte业务对于网络质量的高要求，对于存在系统内多个频段的网络，希望基站侧选择最优的频段资源（对应频段干扰最低），并优先分配给语音QCI1业务使用，降低干扰影响，提升volte用户感知。

为实现上述目标，无线侧提供了VoLTE频段优先方案，通过分QCI的切换事件及参数优化，在高铁多层网、高干扰等场景下将覆盖更优、质量更优的频段分配给VolTE进行专网专用。

本课题通过对不同覆盖场景进行业务分层策略调整，包括高铁、高速、城区、农村、居民小区、商务楼宇等，优化不同场景下的多频切换策略。

对比调整前后VOLTE各项指标，探寻最优的配置方案，并进行推广应用，在不增加任何投资的情况下，有效的解决了城区信号难以控制的难题，提升了用户的感知。

关键字：场景分类切换策略基于覆盖基于业务一、研究背景及概述XX电信LTE网络有VOLTE承载在某一期望频点的需求，同时也为了800MHZ网络开通后不至于闲置，同时减少VOLTE商用后对现网普通数据业务冲击，所以建议VOLTE业务主要承载在800MHZ。

为了实现这个需求，需要开通基于业务的切换功能来实现网络语数分层的目的。

哪些场景适合业务分层？业务分层的策略是怎么设定？二、原理解释及操作说明2.1基于业务的切换功能原理基于业务的切换实现原理：在建立承载时，基站下发重配消息，消息中携带A4/A5事件，然后UE根据测量到的信息上报A4/A5测量报告，发起异频切换，成功切换至异频小区进行业务。

V3.3基站版本基于语音业务的切换默认采用A4事件，为了规避载波聚合时测量配置无法上报的问题，V3.4基站版本默认采用A5事件。

比如针对VOLTE业务开启了基于业务的切换，则在建立QCI1承载过程中下发基于语音业务的切换门限。

VOLTE定位业务系统分析及优化案例目录一、应用背景 (2)二、分析实施与效果 (2)2.1 定位业务提供的服务 (2)2.2 定位业务的特点 (2)2.3 基本的定位技术 (3)2.4 电信移动定位平台组网 (6)2.5 BSA数据库 (6)2.6 定位业务分类 (6)2.7 CELL-ID第三方定位业务流程 (7)2.8 粗定位应用分析 (7)三、经验总结 (13)【摘要】定位业务又称为位置业务，是电信移动通信网所提供的一种新型的增值业务。

该业务通过无线定位技术来获得移动台的位置信息，提供给用户本人、移动通讯网络或者其他外部实体，实现各种与位置相关的业务应用。

同时定位服务也是通过手机终端与无线网络（CDMA、EVDO、LTE）的配合，获取用户当前的位置，并根据用户需求，提供个性化的位置相关的信息服务。

它的应用将随着技术不断的发展和完善，得到更大的扩展。

【关键字】定位业务、位置业务、粗定位、CDMA、EVDO、LTE【业务类别】定位业务一、应用背景粗定位业务又称Cell-id定位，其实现原理是：定位平台向核心网发送信令，查询手机所在小区ID,根据存储的基站数据库（BSA）数据，得出用户大致位置。

所以基站BSA 数据完整准确是定位功能的必要条件。

遇到新开站点没有及时更新到BSA、BSA站点遗漏、BSA站点有误等情况，会对定位造成很大的影响。

本案例针对阳江BSA站点遗漏、BSA站点有误等情况进行分析，希望对其他地方的粗定位失败提供帮助。

二、分析实施与效果2.1 定位业务提供的服务2.2 定位业务的特点1、对覆盖范围和覆盖率有要求。

2、对定位精度有要求，例如2.1导航-10-50M（gpsOne高精度）。

2.2、天气、交通信息、车辆管理-几百米（Cell粗精度）。

3、需要地理信息系统GIS等相关信息配合。

4、需要注意用户隐私问题。

2.3 基本的定位技术1、Cell-id小区识别定位：手机在位置更新、寻址、寻呼、切换、关机等操作都会向系统报告当前服务小区的位置信息。

“点、线、面”组合拳全面出击压降VoLTE上行丢包率目录一、概述 (3)二、网络现状 (3)三、上行丢包原理介绍 (4)3.1 VoLTE语音包概述 (4)3.2 VoLTE语音包感知影响 (5)3.3 VoLTE语音上行丢包分类及原因 (5)四、优化方法 (7)4.1 无线环境分析 (7)4.2 eNodeB侧分析 (7)4.3 核心网分析 (7)4.4 协同优化 (8)4.5 特性优化 (8)4.5.1、区分QCI参数配置 (8)4.5.2、VoLTE语音优先 (9)4.5.3、VoLTE语音增强 (9)五、“点、线、面”优化举措 (9)5.1“点”出击：TOP小区优化改善上行高丢包 (9)5.1.1 上行弱覆盖导致上行高丢包处理案例 (9)5.1.2 上行高干扰导致上行高丢包处理案例 (11)5.2 “线”出击：开启基于语音质量的异频切换改善上行丢包率 (13)5.3 “线”出击：高干扰小区参数优化改善上行丢包率 (15)5.4 “线”出击：语音上行IBLER目标值参数优化改善上行丢包率 (17)5.5 “面”出击：语数分层策略改善上行丢包率 (18)5.6 “面”出击：ROHC开关优化改善上行丢包率 (21)六、优化总结 (24)一、概述随着VOLTE网络商用大力推广，目前VOLTE用户已达到相当规模，且后续将逐步取代2G网络通话，所以VOLTE通话体验显得尤为重要，它将影响运营商的品牌形象。

VOLTE上行丢包率是影响用户VOLTE通话体验的重要因素，丢包的形成原因主要与无线网络环境，网络的负荷程度，参数设置等因素相关，网络负荷越高，无线环境越差，影响就越明显，丢包率也就越高，随之通话体验变差。

本文从点、线、面三个维度出发，结合现行网络数据，通过一系列举措有效改善VOLTE丢包率，提升了用户通话体验。

经过一个星期的优化，亳州VOLTE 丢包率得到明显改善，VOLTE上行丢包率从0.095%左右下降到0.07%左右。

高速公路VoLTE、数据业务双提升优化案例一、概述高速公路是国民经济大动脉，具有大流量、快速、安全、舒适等经济特性，为我国经济发展做出了巨大贡献。

高速“7918网”由7条首都放射线、9条南北纵向线和18条东西横向线组成，总规模约8.5万公里，是我国高速公路的骨架。

江苏省常州市现有6条高速公路经过，分别为沪宁高速、常泰高速、沿江高速、锡宜高速、扬溧高速与宁杭高速。

其中，沪宁高速为“7918网”G42沪蓉高速的一段，宁杭高速为“7918网”G25长深高速的一段，是今年高速公路专项优化工作的重点。

今年，常州无线维护中心综合运用规划建设、射频优化、参数优化等手段，优化高速公路扇区共计115个，解决高速公路LTE网络问题点55个，高速公路用户V oLTE业务、LTE 数据业务感知得到切实提升。

二、VoLTE业务优化2.1 站点规划日常化经过前面六期的LTE网络建设工程，常州高速公路LTE网络在今年年初已基本实现全线覆盖，但仍存在一些连续弱覆盖路段，其中L800M弱覆盖问题点居多。

开启基于业务的异频切换后，VoLTE用户将迁移至L800M网络上，L800M弱覆盖问题将影响该路段的V oLTE 用户感知。

常州无线从以下方面入手，确保每个高速站点的规划质量与建设进度。

1）将高速站点规划工作日常化，针对优化无法解决的问题路段，及时进行站点规划，避免了阶段性集中规划的仓促性，保证了站点规划质量。

2）以高速公路多轮次、多频段路测数据为依据，多频结合、逐段分析、逐点勘察，做精每个高速站点的规划工作。

3）根据问题路段影响严重程度，对高速规划站点按高、中、低进行排序，指导后期的规划审核与建设推进工作。

4）区域网优人员提出规划站点，高速专项负责人初审，规划负责人复审，三级规划审核制度确保每台信源都用在最需要的地方，好钢用在刀刃上。

5）与网络建设部门建立良好的沟通机制，专人持续跟踪推进高优先级规划站点的建设进度。

今年的常州高速公路共规划1.8G与L800M LTE关键站点15个，现已开通14个，高速关键站址建成率达93.3%。

VOLTE与数据网络分层切换策略研究案例1•问题现象1.1 VOLTE语音面临问题VOLTE语音业务和数据业务的QoS和用户感知存在差异，VOLTE对于时延、抖动更敏感，对于切换、掉话更敏感。

4G无线网络在RSRP达到-12OdBm时，就能够为用户提供较好的数据业务体验, 但是基本的高淸语音业务通话就要求信号电平至少要达到-115dBm,数据业务和语音业务对覆盖电平的要求差距将近5dB° VOLTE的商用对网络覆盖、网络结构提出了更高的要求。

现有4G网络在室外道路基本能够实现髙淸语音的连续覆盖，但是在室外盲点和室内弱覆盖场景，高淸语音还很难保障。

¾dB√-115dBm÷,-12OdBrTv1.2 VOLTE语音质量要求就业务体验中较为敏感的语音质量而言，业界普遍认为MoS达到3. 5分才能体现“高淸”业务优势，以应对体验竞争。

根据路测数据统汁,业务感知对RF条件的要求为:满足MOS大于3. 5分时,RSRP要求大于-IlOdBnbSiNR要求大于-2dB.详细的数据拟合曲线如下图:2•问题分析在实际电信多频组网中,800M网络RSRP性能远优于1.8G,2.1G; 室外盲点和室内弱覆盖场景均靠800M网络深度覆盖,在VOLTE商用后, 800M网络优良是保障VOLTE语音性能的关键。

2.1现阶段问题南充现网VOLTE初期下发多频组网策略后，VoLTE路测中，800M占比较少，以南充嘉陵为例，800M 占比大约20%,平均RSRP-76. 86dBm; VOLTE用户未能完全承载在800M网络上：室外1. 8G∕2. IG混合业务未能有效分层，针对数据和语音的性能增益参数无法同时实施，不能达到双向均升。

2.2现网多频组网策略分析现网VOLTE与数据业务均使用基于覆盖特性切换，语音与数据未能完全分层，现网策略如下：3•问题处理3. 1 方案思路VoLTE的商用对网络覆盖、网络结构提出了更高的要求。

基于多场景评估的VOLTE业务分层应用优化方案1背景VoLTE（Voice over LTE），是基于IMS的语音业务，是一种IP数据传输技术，全部业务集中于4G网络上，实现数据与语音业务在同一网络下的统一，可提供高质量的语音和视频通话。

目前LTE大规模建设已趋于尾声，在中国电信开始VoLTE试商用后，宜昌电信启动VoLTE专项优化工作，研究提升用户通话感知体验方案。

目前网络质量评估主要基于DT和CQT测试进行衡量，DT路测主要在主要道路进行，CQT 通过抽样楼宇测试，这两种方案在反映用户真实无线环境上都大打折扣，无法真实还原用户实际体验，而且存在成本高、人员投入大等问题。

本文主要基于大数据MR分析，深度挖掘异频MRO测量数据，通过数据统计和GIS分析，搭建volte分层策略优化体系，解决现网部署存在的各类问题和痛点。

2现网问题和痛点以湖北宜昌网络进行试点分析，宜昌电信网络结构如下，但各频段站点分布不一，频点结构复杂，语音、视频、数据业务对带宽和速率需求不同，各类导致volte业务出现覆盖不连续，频繁切换、感知不良等一系列等问题。

2.1覆盖差异城区主要由1.8G网络覆盖，2.1G用于室分和高热点区域业务吸收，800M用于网络打底，利用其远距离和高绕射性能解决深度覆盖。

未引入VOLTE业务时参数策略侧重于数据业务，以城区为例，高频段往低频段切换采用A2+A5策略，A2设置为-105dBm，A5设置为-115dBm，低频段往高频段切换设置为A2+A4策略，A2设置为-75dBm，A4设置为-105dBm，这套参数对于数据业务有较好体验，能最大化发挥高频段带宽优势，但volte语音业务对带宽需求较低，而是期望更低的链路丢包率。

语音和数据业务在信号强度和带宽上的冲突，要求网络采取不同的分层策略。

2.2频点复杂由于历史原因，宜昌城区1.8G网络有1825和1850两个频点，加之2.1G的100频点，在高频段上便存在3个不同频点，优化组在进行分层验证时，发现UE占用高频段时，有较大概率切往其他高频段小区，导致UE在高频段间乒乓切换，较难达到分层理想效果。

浙江省杭州市VoLTE问题处理最佳实践高铁场景VoLTE优化方法总结1.背景伴随着移动互联网的快速发展，VoLTE对网络的要求比LTE更高，高铁网络面临着频率资源紧张，用户数多，容量受限，频偏效应等一系列问题，现有的部分站点站间距、站轨距已不能满足网络要求。

因此，杭州为实现重点场景“五高一地”高品质优化要求，打造高铁VoLTE精品网，从频率、站址、容量、驻留、公专网干扰等等几方面集中开展高铁网络精确化规划优化。

2.高铁场景VoLTE优化方案2.1高铁场景特点2.1.1 站址结构宏站●站轨距：考虑频偏及倒杆距离，站点距铁路线垂直距离建议在80-150米之间的范围内，对于特殊场景如U型路段，以满足覆盖要求优先，选择能够直视铁路的位置；●站间距：1.8G频段站间距控制在1.1公里之内； 2.1G频段控制在0.8公里之内；●站点分布：对于直线轨道，相邻站点宜交错分布于铁路的两侧，形成“之”字型布局，有助于改善切换区域，有利于车厢内两侧信号质量的均衡。

隧道●隧道内除隧道两头外，内部每500米一个避车洞，为方便施工，LTE漏缆500米一段，即站间距0.5公里。

●隧道群隧道之间的路段用隧道口的H杆进行覆盖，为确保隧道口内外信号有序衔接，使用同一套RRU设备覆盖，即对RRU公分后一路连接高增益天线覆盖隧道外，一路连接漏缆覆盖隧道内。

对于隧道口站点，需要注意扇区绑定方式，如下图，标准组网方案为RRU1和RRU2双拼级联组成一个扇区。

RRU3,和RRU4级联双拼成一个扇区。

实际发现一种错误的组网方式为：RRU1和RRU3级联双拼一个扇区,RRU2和RRU4级联双拼组成一个扇区，这种组网方式下会增加扇区间切换次数。

2.1.2 天线选型高铁场景具有覆盖点集中，轨面高度多样，需要保证铁轨安全等特点，因此高铁的天线选型需要满足以下标准：●高增益天线尽量使用高增益窄水平波瓣天线，更好控制其信号覆盖范围，另一方面减少对大网话务的吸收；●保证挂高天线挂高建议距离火车车顶15米左右，城区路段考虑对公网影响挂高稍低，应保证天线与轨面视通；●保证安全塔桅的倒杆距离需满足如下要求：(塔桅净高+3.1米)< 塔桅至铁轨中心距离；●配置合理LTE为确保覆盖范围和覆盖质量，宏专网每一个基站上配置两个双通道RRU，每个RRU 分别连接一副双极化天线建设方式2.2优化方法2.2.1 覆盖优化常见的RSRP覆盖问题主要有如下几种情况：1)邻区缺失引起的弱覆盖；2)天线方位角/下倾角不合理；3)参数设置不合理引起的弱覆盖；4)缺少基站引起的弱覆盖；5)越区覆盖；6)背向覆盖。

高话务场景下优先保障VOLTE业务研究报告目录1概述 (3)2 、场景小区特点 (3)2.1高话务小区的特点 (3)2.2高话务小区用户预测及载频/小区数量预测 (5)3、典型场景的测试及优化保障 (5)3.1高话务小区的场景介绍 (5)4、场景小区的优化保障 (6)4．1 高话务小区的优化保障方案 (6)4.2 资源数据配置 (6)4.4 应急处理 (9)5、高话务监控保障 (10)5.1 应急保障措施 (10)6、高话务场景工程改造方案 (11)7、案例介绍 (11)8、总结 (13)1概述LTE移动网络较2G、3G网络而言最大的优势在于为用户提供更高速率。

然而无线小区资源是一个共享资源，在同一个小区里，因某些突发因素，当用户数逐渐增多时，每个用户获得的速率将逐渐下降，用户感知度也将随之下降；当用户数超过系统容量时，可能导致部分用户无法接入、已接入用户感知度极差；当用户数远远超过系统容量时，甚至可能导致基站设备负荷过高而停止服务。

这种突发性高话务场景将在后续的LTE网络运维过程中大量出现，需要现场网络运维工程师提前预估用户量，并制定和实施对应保障方案来保障LTE的网络服务和用户感知。

本案例通过模拟大型活动中，用户突增，感知下降场景下，探索出一套优先保障LTE 用户VOLTE业务参数设置。

2 、场景小区特点2.1高话务小区的特点⏹地理环境特点在高校校园节假日开学或放学、大型体育赛事、演唱会等人员流动较大的场景下，用户在某些场所大量的聚集，从而产生比平时多得多的话务。

产生业务行为相比平时会发生显著的变化。

短时间内大量用户发起随机接入、电话呼叫，或者进行图片、视频上传等业务，对LTE设备造成冲击，情况严重时将导致无线接通率急剧下降，严重时可能导致网络退服，甚至于危及到网络安全。

用户感知度显著降低。

本次主要选取高校校园场景进行分析，为了保证此场景下用户的接入数量以及业务感知，需要预先考虑网络优化调整措施，以增强LTE网络的弹性，降低网络性能恶化的风险。

重庆电信VoLTE 业务切换策略验证与推广重庆电信无线网络中心1．概述随着L800M 大规模入网，重庆电信现网已形成L800M/L1.8G/L2.1G/L800M 四频段多频组网结构，网络更加复杂。

VoLTE 上市初期，覆盖因素尤为重要，为充分发挥L800M 广覆盖优势，参在考《中国电信VoLTE 优化指导书（试行）》的基础上，重点对城区、高速场景多频组网承载VoLTE 业务的策略及门限合理性进行验证和推广；空闲态驻留与数据业务保持一致，不做描述，具体参考2017年《中国电信多频组网无线参数配置建议书》2．整体思路2.1 基于覆盖的切换策略（1）L1.8G/L2.1G->L800M 切换：采用基于覆盖的A2+A5事件当L1.8G/L2.1G 小区RSRP 高于-90dBm 时关闭异频测量，低于-95dBm 时启动异频测量；当L1.8G/L2.1G 小区RSRP 低于-100dBm 时，且L800M 小区的RSRP 高于-105dBm 时，用户从L1.8G 和L2.1G 网络切换至L800M 网络。

（2）L800M-> L1.8G /L2.1G 切换：采用基于覆盖的A2+A5事件基于覆盖的A2+A5事件时：当L800M 小区RSRP 高于-100dBm 时关闭异频测量，低于-推荐VOLTE 业务切换策略：L1.8G<->L2.1G 采用基于覆盖的A2+A3切换L1.8G/L2.1G->L800M 采用基于覆盖的A2+A5切换L800M->L1.8G/L2.1G 采用基于覆盖的A2+A5切换105dBm 时，启动异频测量；当L800M 小区RSRP 低于-110dBm 时，且L1.8G /L2.1G 小区RSRP 高于-95dBm 时，从L800M 网络切换至L1.8G/L2.1G 网络。

2.2 业务分层切换策略L1.8G /L2.1G 网络至L800M 分层切换策略建议采用基于业务的A4事件，终端在L1.8G /L2.1G 网络发起VoLTE 语音起呼，当L800M 目标邻区的RSRP 超过基于业务的A4切换门限(基于覆盖的异频RSRP 触发门限)-105dBm 时，触发基于业务A4的切换，终端从L1.8G /L2.1G 网络切换至L800M 网络继续通话。

VoLTE广覆盖多频组网策略参数优化提升用户感知研究一、摘要在随着网络规模的不断扩大，以及VOLTE通话发展的必然趋势，多载波、低频段的网络发展方向形式越发明显，多载波网络能更加轻松的应对高话务、高热点区域，以及LTE 800M低频段穿透强的特性，能有效解决城区内的4G深度覆盖，以及郊区弱覆盖情况，利于VOLTE 通话的部署，基于此种发展方向我们对多载波场景下的LTE终端的重选驻留、以及VOLTE通话切换进行策略研究。

本文创新提出“语音和数据业务分层”策略以及“高频段保容量，低频段保覆盖”的高、低频差异化频率部署策略，主要思路为使4G 终端空闲态待机1.8G或2.1G频段，做VOLTE语音业务时下切至L800M，普通数据业务仍然驻留 1.8G以及 2.1G承载，在试点区域部署 2.6G 热点容量补充层、800M作为深度覆盖补充层同时承接VOLTE业务的专用承载层。

此种策略符合集团网络发展趋势，能保证用户的现有数据业务感知，同时通过L800M提升4G网络覆盖保证用户的VOLTE语音业务感知。

目前无锡电信在多个热点区域、重要场景部署了多频组网策略，充分发挥无线厂家设备特点，结合实际现网数据确定各类参数的设置，各项策略参数在实施后达到了期望的效果，在实现网络容量提升的同时也提升了网络质量。

关键字：L800M、VOLTE语音、语音业务感知二、概述随着4G用户的不断增加，网络规模的扩大，VOLTE业务的普及以及响应国家提速降费的号召，一张多载波的4G网络已是发展的必然趋势。

但是在部署多载波网络时同样要兼顾用户的网络感知，在这种大环境下，无锡电信维护中心在网络上软硬兼施，不断优化组网策略已达成最优多载波网络部署。

我们将多载波组网策略在崇安区以及新区进行落地试验，并观察相关指标变化，策略主要思路为终端空闲态待机 1.8G或 2.1G频段，做VOLTE语音业务时下切至L800M，普通数据业务仍然驻留 1.8G以及 2.1G承载，此种策略符合集团网络发展趋势，能保证用户的现有数据业务感知，同时通过L800M提升4G网络覆盖保证用户的VOLTE 语音业务感知，通过对多载波组网策略的不断优化与调整后，L800M 的各项网络指标均有提升，1.8G、2.6G、2.1G网络的各项指标均未出现明显波动，KQI指标稳中有升，策略部署较为成功。

VOLTE与数据网络分层切换策略研究案例1.问题现象1.1VOLTE语音面临问题VoLTE语音业务和数据业务的QoS和用户感知存在差异，VoLTE对于时延、抖动更敏感，对于切换、掉话更敏感。

4G无线网络在RSRP达到-120dBm时，就能够为用户提供较好的数据业务体验，但是基本的高清语音业务通话就要求信号电平至少要达到-115dBm，数据业务和语音业务对覆盖电平的要求差距将近5dB。

VoLTE的商用对网络覆盖、网络结构提出了更高的要求。

现有4G网络在室外道路基本能够实现高清语音的连续覆盖，但是在室外盲点和室内弱覆盖场景，高清语音还很难保障。

1.2VOLTE语音质量要求就业务体验中较为敏感的语音质量而言，业界普遍认为MOS达到3.5分才能体现“高清”业务优势，以应对体验竞争。

根据路测数据统计，业务感知对RF条件的要求为：满足MOS大于3.5分时，RSRP要求大于-110dBm，SINR要求大于-2dB。

详细的数据拟合曲线如下图：2. 问题分析在实际电信多频组网中，800M 网络RSRP 性能远优于1.8G ，2.1G ；室外盲点和室内弱覆盖场景均靠800M 网络深度覆盖，在VOLTE 商用后，800M 网络优良是保障VOLTE 语音性能的关键。

2.1 现阶段问题南充现网VOLTE 初期下发多频组网策略后，VOLTE 路测中，800M 占比较少，以南充嘉陵为例，800M 占比大约20%，平均RSRP-76.86dBm ；VOLTE 用户未能完全承载在800M 网络上；室外1.8G/2.1G 混合业务未能有效分层，针对数据和语音的性能增益参数无法同时实施，不能达到双向均升。

2.2 现网多频组网策略分析现网VOLTE 与数据业务均使用基于覆盖特性切换，语音与数据未能完全分层，现网策略如下：3.问题处理3.1方案思路VoLTE的商用对网络覆盖、网络结构提出了更高的要求。

现有4G网络在室外道路基本能够实现高清语音的连续覆盖，但是在室外盲点和室内弱覆盖场景，需要800M RSRP性能更优的网络覆盖，本方案研究使VOLTE用户使用基于业务特性切换，固定承载在800M网络，商用后可对800M网络实施VOLTE偏向性能参数提升设置。

高铁场景下VOLTE语数分层的部署及参数设置探索目录一、问题描述 (3)二、问题分析 (3)三、解决方案 (5)四、结论与推广 (9)高铁场景下VOLTE语数分层的部署及参数设置探索【摘要】中国电信800MHZ网络重耕后，中国电信LTE网络出现多层组网结构，在不分层的情况下，网络资源占用混乱，不能充分发挥低频优势，VOLTE语音对覆盖的要求要高于数据业务，做为高铁等特殊场景，对覆盖的需求更为明显，因此，让Volte用户占用L800M网络，将能明显发挥网络优势，我们将通过互操作及业务分层操作，进一步发挥频率优势，取得网络性能及用户感知的进一步提升。

【关键字】语数分层互操作高铁一、问题描述目前全网VOLTE语音业务及数据业务的小区驻留策略是一致的，随着VOLTE网络的逐步成熟，VOLTE业务量将会逐步增长，对4G网络的覆盖、质量及容量提出了更高的要求，语数分层策略势必推行，马鞍山本地网LTE网络主要采用3种频段，涉及4个异频频点，详细情况如下，下面主要描述高铁场景下分层策略的分析及策略实施情况进行阐述。

表1：本地网频段信息表二、问题分析（一）多频网建设思路1、LTE1800M网络主要承载市区、县城和农村的覆盖，已经高铁、高速、景区等重要场景的热点覆盖，2、L2100M网络主要应用于室分及热点区域宏站扩容3、L800网络采用新建及CL共模建设方式，主要用于LTE网络的补盲及低业务区连续覆盖，由于频段特性，深度覆盖能力较强图2 组网频段特性（二）多频组网设置1、空闲态：优先驻留大带宽小区，并保证信号显示强度，提高视觉体验2、数据业务：优先占用大带宽小区，保证速率体验感知，基于覆盖的异频切换互补3、VOLTE语音：基于L800M网络做为托底网络，VOLTE语音业务优先占用L800M小区图3 多频组网设置三、解决方案（一）室外VOLTE承载策略1、L1800->L800切换引入PerQCI切换策略PerQC策略是基站级别的，可以配置对多条策略来使基站的不同小区来选择，不同策略通过PerQCI策略配置索引组ID来区分。

市区高架桥LTE语数分层显著提升VOLTE业务MOS值实践案例1、概述随着中国电信VOLTE业务正式商用的临近，VOLTE室外道路业务使用情况验证和问题点优化工作也在紧锣密鼓地进行中，以网络做好的状态迎接大规模VOLTE用户到来。

在测试过程中我们发现市区高架桥由于场景特殊，高架道路普遍高于地面10米以上，而高架桥沿线由于相对开阔，使沿线大量基站对高架桥桥上形成了较明显的4G网络重叠覆盖和MOD3干扰问题，又由于高架桥“桥上”和“桥下”高度悬殊大，沿线基站天馈调整难以同时兼顾桥上和桥下网络覆盖效果同时得到改善，造成高架桥场景VOLTE业务感知差、MOS值偏低的问题。

2、问题分析2.1 高架桥场景重叠覆盖问题高架桥场景VOLTE业务感知差主要发生在高架桥上，主要问题在与高架桥道路高度大，且沿线4G基站多，易造成周边基站重叠覆盖问题，并衍生MOD3干扰等现象。

图1：高架桥上普遍存在重叠覆盖问题且难以优化以杭州拱墅区上塘高架为例，由于高架桥两侧都商务楼楼宇为主，用户量大且基站密集，3.5公里范围内高架两侧就有15个以上基站（下图所示）。

图2：市区某高架3.5公里距离沿线有效覆盖基站超过16个由于高架桥场景特殊，导致4G基础网络存在以下问题：（1）主城区高架桥两侧基站密集，造成易重叠覆盖；（2）高架沿线由于商务写字楼较多，大量基站站址高，且高架桥沿线本身无有效阻挡，造成基站覆盖范围大、且控制难度大；（3）高架桥上道路和桥下道路由于高度悬殊，导致网络覆盖完全不一致；（4）降低高架桥上网络重叠覆盖度，往往易造成桥下弱覆盖问题；（5）高架桥道路覆盖优化，与沿线周边楼宇和道路覆盖优化往往顾此失彼；2.2 高架桥4G语数分层条件分析2.2.1 高架沿线800M网络基站密度更为合理由于电信4G以1.8GHz网络作为主要业务和容量承载，而800MHz网络作为覆盖托底弥补深度覆盖不足，为满足高架沿线密集商务楼容量和覆盖需求，1.8G网络采用加密布局，而800M低频网络基站密度远低于1.8G网络。

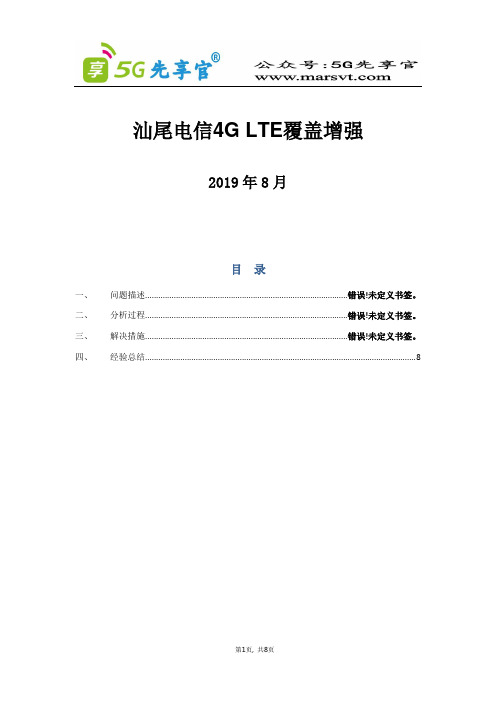

汕尾电信4G LTE覆盖增强2019年8月目录一、问题描述............................................................................................错误!未定义书签。

二、分析过程............................................................................................错误!未定义书签。

三、解决措施............................................................................................错误!未定义书签。

四、经验总结 (8)【摘要】通过提高PRACH攀升步长提升MR覆盖率，通过小区合并提升提高质差区域的SINR 值。

【关键字】PRACH攀升步长、MR覆盖率、SINR【业务类别】优化方法、参数优化等其他一、概述通过应用PRACH功率攀升步长增强RSRP覆盖场强，应用小区合并增强SINR覆盖质量，达到覆盖增强的目的。

二、创新方案1.1PRACH功率攀升步长提升覆盖研究1.1.1方法原理当UE发送随机接入前缀后，未收到响应，则会把发射功率加上PrStep进行再次尝试，直到前缀发送次数达到Max retrans number for prach。

PRACH功率攀升步长增大，那么终端会尽早以最大功率发射，可能会影响终端电池续航能力，但对于终端离基站较远的地区，接入成功率可能增加。

攀升步长增大，发送次数就要相应减小。

因为终端可以提前达到最大发射功率也就是增加了MSG1的发射功率，减少了MSG1的发射次数1.1.2参数介绍参数范围：long:0:0,1:2,2:4,3:6;default:1现网配置：2db；该参数是用于UE根据开环功率估计计算PRACH的初始发射功率时的校正常数。

VOLTE业务深度覆盖方案研究
张洁;李军
【期刊名称】《无线电通信技术》
【年(卷),期】2018(044)003
【摘要】为了进一步确保VOLTE业务感知的良好性,对提升VOLTE业务深度覆盖规划方案进行研究,提出了一种多扇区组网应用的新型组网建设解决方案.在介绍多扇区组网方案原理的基础上,对"8+2""8+8"和"8+X"三种模式的多扇区组网方案中硬件设备的改造方法进行了简要介绍.在公网运行的环境中,分别从RSRP、SINR、上行干扰噪声、吞吐量等多个KPI指标实地验证了网络改建后的覆盖效果.测试结果表明,该组网方式能有效提升网络性能达到预期的效果.
【总页数】6页(P230-235)
【作者】张洁;李军
【作者单位】河北师范大学汇华学院,河北石家庄 050091;河北师范大学,河北石家庄 050024
【正文语种】中文
【中图分类】TN929.5
【相关文献】
1.高层居民小区TD-LTE深度覆盖方案研究 [J], 刘方森;包汉波;李寿鹏
2.TD-LTE深度覆盖方案研究 [J], 陈志德
3.LTE城区深度覆盖及农村区域覆盖方案研究 [J], 吴根生;王晓凡
4.解决住宅小区TD-LTE网络深度覆盖方案研究 [J], 王晓艳;徐高魁
5.基于PON网络小微站的商业楼宇深度覆盖方案研究 [J], 徐凡;吴锋;叶蔼笙;陈潇;陈潮贤;程闽明
因版权原因，仅展示原文概要，查看原文内容请购买。
