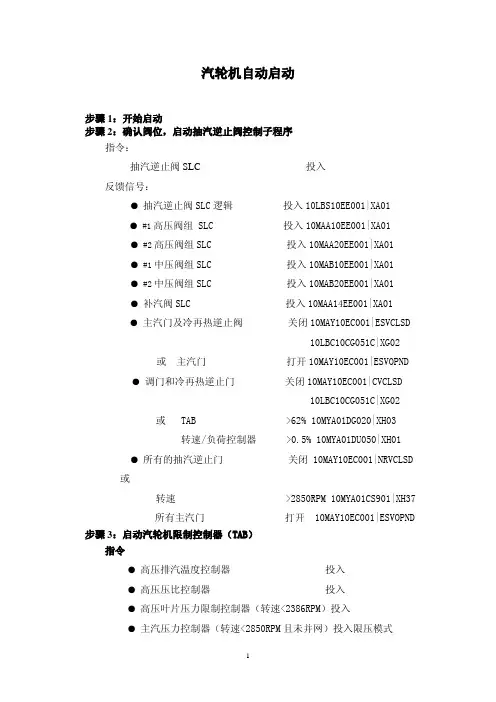

汽轮机开机流程图

中材节能发展有限公司重庆永川拉法基瑞安参天水泥4600t/d项目9MW余热机组工程汽轮机开机步骤焦作市新思源电力工程有限公司2011年1月开机步骤：一、机组启动前检查与辅机启动。

1、检查凝结器放水门关闭，软水补水至凝结器补水门打开，凝结器水位补至2/3—1/2时，关闭凝结器补水门。

检查除氧器放水门关闭，软水补水至除氧器补水调节阀前、后手动门打开，开启除氧器补水调节阀，除氧器补水至1600mm 时，关闭补水调节阀。

2、检查循环水冷却塔水位，水位不足3.5m时，开启冷却塔补水门补至3.5m关闭补水门。

3、检查射水箱水位，不满时，应开启补水门，补至水箱溢流管有水流出后关闭补水门。

4、检查除氧器循环水箱水位，补水2/3后关闭补水门。

5、检查油箱油位应在50mm—360mm之间，不足时补油。

6、检查各辅助转动设备的轴承油位是否正常，不足时加至正常油位。

滚动轴承需加油脂的要加好油脂。

7、循环泵的启动7.1检查凝结器水侧放水门关闭，打开凝结器水侧放空气门，打开凝结器循环水进、出水门。

7.2投入循环泵出口门联锁，设定循环泵频率为5Hz，启动循环泵，水泵出口门应联开，设定循环泵频率为10Hz，出口门全开后，根据情况缓慢增加频率,最高50Hz。

7.3凝结器水侧放空气有水放出后关闭放空气门。

7.4设定冷却风机频率为5Hz，启动冷却风机，根据情况缓慢增加频率, 最高50Hz。

7.5打开发电机空冷器进水门，打开空冷器出水门，打开四组空冷器进、出水门。

7.6打开冷油器进水滤网前、后门，打开冷油器进、出水门，打开冷油器放空气门，有水流出后，关闭放空气门。

放完空气后应关闭备用冷油器进水门。

冷油器切换时，应先微开备用冷油器进水门，再切换冷油器，然后开启备用冷油器进水门，关闭原运行冷油器进水门，并注意油温变化，及时调整冷油器进水门开度来调整油温。

7.5冷却塔水位不足2.5m时，应及时补水。

7.6启动第二台循环泵后，投入循环泵跳闸联锁，为两用两备方式运行。

汽轮机开机程序准备工作：1，确认汽轮机速关阀前蒸汽压力，能达到开机条件；2，暖管：打开分气缸通汽轮机蒸汽管道疏水阀，保持微开状态，打开电动进气阀旁通阀门，打开速关阀前疏水阀，全开状态，进行暖管，当管温达到130℃以上时，打开电动阀门进行高压暖管，当管温达到200℃以后，进行下一步；该过程需要时间较长，与其余准备工作可同时进行3，打开高压油泵，投入盘车；同时观察润滑油温度，保持在35-45℃之间4，检查循环水泵房阀门是否全开，循环水池液位正常，开启循环泵及风机，观察循环水压力是否正常；5，检查热井水位，如果较低，需要补水，如果较高，则需要排污，热井水位在开机前控制在300左右；投入冷凝泵，观察压力是否正常；6，检查真空破坏阀门是否密封性好7，观察汽轮机是冷态启动还是热态启动，如是冷态启动，则此时开启射水泵，建立真空，待真空达到-50以上时，打开汽封；如果是热态启动，则先打开汽封，然后打开射水泵建立真空；（在开汽封时，一次阀门开启一半左右，缓慢打开二次阀门，直至汽轮机微微出气即可）8，做完以上工作后，可以视暖管情况进行开机，当暖管结束后，进入开机步骤；开机：1，危及保安器挂档，然后建立高压油压及二次油压，；2，电脑监控程序将ETS保护投入（注，开机前，轴承振动保护，真空低保护，发电机保护不投入），3，运行505，按run键，然后按7，通过上翻和下翻键盘，找到setpet，按enter，输入500，按enter确认，汽轮机开始升速至500r/min 4，现场人员要时刻观察盘车装置，如果在转速升起时，盘车未甩开，需要手动停止盘车。

5，此时汽轮机进入低速暖机过程，此过程中要密切注意蒸汽压力，蒸汽温度，及汽缸温度，需暖机30分钟，待缸温稳定后，可进一步提高转速继续暖机（在此过程中可能出现缸温下降的现象，是因为蒸汽带水所造成的，如发现缸温下降，可迅速提高转速，加大蒸汽流量来进行暖机，如果缸温正常上升，不允许进行此操作）6，上一步完成后，通过505，将转速提高至1200r/min，同样该过程也属于暖机，需注意各项参数的变化及缸温，暖机30分钟，缸温稳定后进入下一步7，1200r/min 暖机结束后，将转速提高至2500r/min（1440-2450r/min 属于临界转速，中间不能停顿，）在汽轮机跨越临界转速时，要密切注意汽轮机及发电机振动，暖机20分钟，进入下一步8，将转速升至3000r/min额定转速，此时将ETS保护里面的，轴承振动保护及真空低保护投入，如果发现主油泵已经工作，可停止高压油泵运行，暖机运行10分钟，观察各项参数是否稳定，同时要去现场巡检，无异常，可进入并网程序并网：1，励磁柜开关合闸，工作方式打到自动状态，投入励磁机，然后起磁，观察电压是否有数值，然后通过增磁，调节电压升至电网电压2，发电机开关投入，并网方式选择自动，然后按下自动同期，发电机会自动合闸，待合闸成功后，将发电机保护压板投入，开关回位；3，ETS发电机保护投入，关闭暖管时所打开的所有疏水阀门。

2、汽轮机的启动、正常维护和停机2.1 启动前的准备工作2.1.1 班长接到汽轮机组启动的命令后应：A、通知司机，并由司机转告其他有关岗位运行人员；B、领导进行启动前的一切准备工作和启动汽轮机的各项操作，启动的时间以及从暖管开始后各项操作时间均应由司机记录在运行日志中；2.1.2 值班运行人员在启动前应对全部设备进行详细检查。

首先应了解并检查所有曾经进行过检修工作的地方，肯定检修工作已全部结束，汽轮机组本体、各附属设备以及附近地面均匀清扫完毕；2.1.3 对汽轮机组的油系统进行下列检查：A、油管、油箱、冷油器、各油泵等均处于完好状态，油系统的任何地方均不应有漏油现象；B、肯定油箱内油质合格、油位正常，油位计的浮标上下灵活,油箱中的积水和油渣均应预先放出;C、油箱的放油门、冷油器的放油门应严密关闭；D、冷油器的进出油门应开启，并应有防止误操作的措施，为了在启动时油温能迅速上升到必要的数值，进水门应先关闭（出水门应经常开启）；2.1.4 隔离汽门应预先进行开闭检查，检查后的隔离汽门以及自动主汽门等应关好，危急保安器应动作灵活，并在脱扣位置；2.1.5 检查调速系统和蒸汽分配装置的外部状况应完好；2.1.6 各测量仪表检查后齐全，指示正常；各压力表真空表管考克门应开启；2.1.7 对自动保护、调整和信号装置的电气部分进行检查确定正常；2.1.8 汽缸、主蒸汽管和抽汽管道上的直接疏水门应开启，其他在启动时能影响真空的阀门以及汽水可以倒回汽缸的阀门均应严密关闭；2.1.9 冷态测量汽轮机本体的膨胀原始值并记录检查结果；2.1.10 汽缸本体包括装有自动主汽门和抽汽门的各蒸汽管道，均应能正常自由膨胀，不受任何障碍；2.1.11 启动前的各项检查准备工作完成后，向班长报告，在取得其许可后联系锅炉岗位供汽、暖管；2.2 启动辅助油泵、启动盘车装置，在静止状态下对调速系统和保护装置的检查：2.2.1 稍开空气考克检查三台油泵是否已充满油；2.2.2 启动油泵时，应先开低压交流油泵，以便在低压的情况下驱除油管道中的空气。

1.5 冷态滑参数启机1.5.1 循环水系统启动1.5.1.1 检查循泵入口水位不低于4.00米，滤网前后水位差小于0.2米，泵及电动门已送电，信号试验正常，经向值长汇报后，断开联锁开关，合上循泵顺序启动开关，检查泵电机电流、出口压力、盘根泄漏、轴承振动、轴承温度等项目应正常，冷却塔下水均匀。

1.5.2 检查工业水压力在0.35-0.40 Mpa之间。

1.5.3 向凝汽器补水到水位计的800-1000mm处，启动一台凝结水泵，开启其凝结水再循环门，备用凝泵投联锁。

投后缸喷水。

1.5.4 检查主油箱油位正常后，启动交流润滑油泵，正常后投直流润滑油泵联锁。

润滑油压在0.10-0.14 MPa，润滑油温>350C，检查润滑油系统各部位无泄漏，记录主油箱油位。

1.5.5 启动排烟风机，运行风机联锁置“自动”位，备用风机联锁置“联锁”位。

1.5.6 投入盘车装置1.5.6.1 开启盘车油门，检查顶轴油泵进、出口门在开启状态，启动一台顶轴油泵，记录大轴顶起高度及顶轴油压，备用顶轴油泵投联锁位置。

1.5.6.2 就地启动盘车装置运行，记录盘车电机电流，检查机组内部有无摩擦声，转子挠度<0.05mm，润滑油低油压试验良好；投入润滑油压力低保护。

1.5.7 自动主汽门、调节汽门、抽汽逆止门、高排逆止门、旁路试验正常。

1.5.8 调节保安系统试验正常。

1.5.9 投入厂用辅汽系统并进行疏水。

1.5.10 启动凝结水泵向除氧器补水至1000 mm，冲洗合格后，关闭放水门和化学补水门，开启凝结水上水门，维持除氧器水位在2000-2200 mm。

1.5.11 除氧器补水到1600mm 时，稍开再沸腾门，给水加热至锅炉所需温度后，开启加热进汽门（辅助蒸汽至除氧器进汽），关闭再沸腾门，开启除氧器加热进汽门进行加热。

1.5.12 开启除氧器下水门，给前置泵和给水泵充水赶空气，赶完空气后关闭放空气门，调整给水泵和前置泵密封水压，密封水压差约为0.045-0.060 Mpa左右。

6.5汽轮机首次启动（冷态）步骤6.5.1辅助设备及系统投入且参数符合要求6.5.1.1循环水系统充水，正常后，启动一台循环水泵,向开式循环系统供水。

6.5.1.2 开式冷却水系统投入。

6.5.1.3 闭式冷却水系统投入,化验水质应合格,否则放水。

6.5.1.4 投入主机润滑油系统,油温35℃～40℃,润滑油压0.176MPa左右，主油泵进口油压0.098—0.147MPa。

6.5.1.5 投入发电机密封油系统.6.5.1.6 发电机充干燥、清洁的压缩空气,机内空气压力0.05MPa。

检查油压跟踪阀动作正常,密封油—气差压正常。

6.5.1.7 启动顶轴油泵及盘车运行，记录转子原始偏心率数值。

6.5.1.8 发电机定子冷却水投入，水质应合格。

6.5.1.9 投入凝结水系统。

(a) 检查凝结水储存水箱水位应正常。

(b) 启动凝结水输送泵,向凝汽器补水至正常位置,向凝结水泵供密封水和凝水系统注水。

(c) 启动凝结水泵,水质合格后向除氧器上水。

6.5.1.10 辅助蒸气系统投入,由启动锅炉供汽。

6.5.1.11 除氧器加热制水。

6.5.1.12 真空系统投入,根据情况确定真空泵投入的台数。

6.5.1.13 轴封系统投入,控制轴封进汽压力0.026～0.028MPa,温度150℃～260℃,轴端不应有明显外漏现象。

6.5.1.14电动给水泵的检查、准备,使之具备启动条件,锅炉上水根据情况确定由凝泵或给水泵。

6.5.1.15 EH油系统投入，EH油压11.2MPa左右，油温小于45℃。

6.5.1.16 检查并确认以下条件达到后通知锅炉点火。

(a) 盘车装置正常运行。

(b) 凝汽器真空达-70KPa以上。

(c) 下列疏水阀在开启状态。

A 一抽电动门前、逆止门后疏水阀。

B 高排逆止门后疏水阀。

C 三抽电动门前、逆止门后疏水阀。

D 四抽电动门前、逆止门后疏水阀。

E 五抽电动门前、逆止门后疏水阀。

F 六抽电动门前、逆止门后疏水阀。

汽轮机的启动与停止操作说明书一、操作前准备1.1 确保锅炉、发电机及所有相关设备和系统的状态，均处于正常工作状态。

1.2 汽轮机周围应清洁，无杂物和异物，确保操作安全。

1.3 操作人员应熟悉汽轮机的操作手册，掌握其工作原理及操作要点。

二、汽轮机的启动操作2.1 关闭汽轮机进气阀、排气阀及继电器电源，确保汽轮机无法启动。

2.2 打开汽轮机的控制室门，将控制装置及所有仪表设为“自动”状态。

2.3 打开汽轮机泄压阀，检查泄压管路及泄压口是否畅通，确保压力释放到外部。

2.4 确认调速器和自动控制装置的参数均符合启动要求。

2.5 将汽轮机启动程序输入控制装置，按照程序执行汽轮机启动操作。

2.6 当汽轮机转速达到一定值时，逐渐打开进气阀及排气阀，确保汽轮机正常运行。

三、汽轮机的停止操作3.1 确认发电机正常运行，并停止汽轮机供电系统的输入。

3.2 阻止汽轮机进气，逐渐关闭排气阀和进气阀，将汽轮机恢复到空载运行状态。

3.3 确认所有设备均处于安全状态后，关闭汽轮机的控制室门。

3.4 关闭气源阀门，以保证旁路阀门正常工作并打开气动执行器的，使汽轮机进入泄压状态。

3.5 关闭汽轮机调速器并关闭自动控制装置，维持汽轮机空载运行。

3.6 关闭汽轮机主汽阀，使汽轮机停止运行。

四、注意事项4.1 在汽轮机的启动及停止过程中，一定要认真执行操作手册提供的操作流程。

4.2 操作人员必须熟悉汽轮机的相关设备及系统，具备必要的操作技能和知识。

4.3 操作人员必须时刻保持警觉，确保操作过程的安全，若发现异常情况，应及时采取措施。

启动汽轮机必须经过的程序其顺序为1、启动前的检查项。

2、辅助油泵及调节系统试，保护投入。

3、暖管。

4、辅助设备的启动与投入。

5、启动与升速。

6、并网与带负荷。

熟记汽轮机有哪些保护，所有这些保护是什么时候投入。

汽轮机具有下列保护装置1、超速保护DEH中设计了103％超速（OPC）、110％电气超速跳闸（AST）和112％机械超速跳闸。

103％超速保护：汽机任何情况下转速超过3090RPM时OPC电磁阀动作，所有调门立刻关闭，保持数秒或转速降低到3000RPM后重新打开。

103％超速保护动作只关调门。

110％AST超速跳闸保护：汽轮机转速超过3300RPM时，AST电磁阀动作，主汽门、调门关闭，汽机跳闸。

112％机械超速跳闸保护：转速超过3360RPM时，机械撞击子在离心力的作用下飞出，使保安系统动作，关闭主汽门、调门，汽机跳闸。

2、低油压保护①调速油压低于1.76MPa时联调速油泵；润滑油压低于0.07MPa时联交流润滑油泵。

②润滑油压低于0.06MPa时联直流润滑油泵；润滑油压低于0.04MPa时跳机。

③润滑油压低于0.03MPa时联跳盘车。

④顶轴油泵进口油压≤0.049MPa时联备用泵。

⑤顶轴油泵进口油压≤0.0196MPa时联跳顶轴油泵。

⑥DEH控制油压低于0.7MPa时跳机。

3、轴向位移大保护当轴向位移达-1.0mm或0.8mm时，发出报警信号；当轴向位移达-1.2mm或1.0mm时，保护动作。

4、轴承温度高保护轴承回油温度达65℃时，发出报警信号；轴承回油温度达75℃时，保护动作。

5、相对差胀保护当相对差胀达-1.6mm或2.5mm时，发出报警信号；当相对差胀达-1.8mm或3.2mm时，保护动作。

6、低真空保护当排汽真空低于-0.087MPa时，发出报警信号；当排汽真空低于-0.067MPa时，跳机。

7、危急遮断器手柄当出现其它异常情况时，手击，泄掉安全油及高中压油动机脉动油。

8、发电机差动保护当发电机内部发生故障时，发电机差动保护动作。

1#汽轮机开机、停机程序一、准备工作：汽轮机额定转速后，并网前摇进发电机高压柜断路器手车。

1、确认汽轮机电动进汽阀前蒸汽压力在0.5Mpa以上。

2、暖管：打开2#汽轮机分汽缸通1#汽轮机蒸汽管道1#、2#疏水阀，保持微开状态，电动进汽阀前疏水阀全开；打开电动进汽阀旁通阀门、全开速关阀前疏水阀，进行暖管，调节电动进汽阀旁通阀使蒸汽管道内压力维持在0.25Mpa左右加热管道，温升速度5-10℃/min；当管温达到130℃以上时，打开电动进汽阀门关闭旁通进汽阀门，以0.25Mpa/min速度提升管内压力，进行高压暖管，当管温达到200℃以后，进入开机步骤；该过程需要时间较长，与其余准备工作可同时进行。

3、检查循环水池液位是否正常（不低于2500mm）；检查循环水泵进水阀门全开，开启循环水泵顶部放气阀对泵体内部进行排气，放气阀出水后关闭放气阀，待开启循环泵后，缓慢开启出水电动阀门；其余水泵电动阀投入连锁（开停循环水泵原则，先开泵后开出水阀，先关出水阀后停泵）。

4、打开高压油泵；打开油箱排烟风机；投入汽轮机盘车装置；同时观察润滑油温度，通过调整油冷却器进水阀门控制油温保持在35-45℃之间，因润滑油加温系统未接入，所以当油温较低时需提前开启高压油泵，以此提高油温。

盘车装置开启条件：①、汽轮机转子静止，转速为零；②、润滑油压力≥0.13Mpa；起动盘车装置，维持盘车状态倾听有无摩擦声；盘车装置旋转到位后取下盘车手轮，开启盘车电机（汽轮机组升速超过盘车脱扣转速时（≥13r/min），检查盘车应自动脱扣，否则手动停运盘车电机）。

5、检查热井水位；热井水位在开机前控制在300mm左右；水位低，进行补水，水位高，进行排污；关闭冷凝水外供阀门，打开热井再循环调节阀，开启一台冷凝泵运行，另一台投入连锁保护，观察泵出口压力是否正常。

6、检查真空破坏阀门密封性是否完好（在阀芯内注入清水，观察水位是否下降，如果没有变化，说明密封性良好）。
