汽轮机工艺安装施工方案姓名：蒋中华班级：安装1201指导老师：刘老师目录一、编制说明....................................................二、工程概况....................................................三、汽轮机的基本工作原理 (9)四、汽轮机安装施工工序 (10)五、施工进度计划 (29)六、主要劳动力和机具计划 (29)七、质量保障措施 (30)八、安全措施 (30)九、质量管理目标 (32)一、编制说明：本施工方案主要针对汽轮机组的安装而编制，编制依据如下：1．制造厂提供的本体图纸及说明书；2．<电力建设施工及验收技术规范—汽轮机组篇>（DL5011-92）3．<机械设备安装工程施工及验收通用规范> (CB 50231-98)。

二、工程概况：1．工程简介：建设单位青岛金海热电有限公司位于山东省青岛市城阳区，为区内唯一一家热电联产企业。

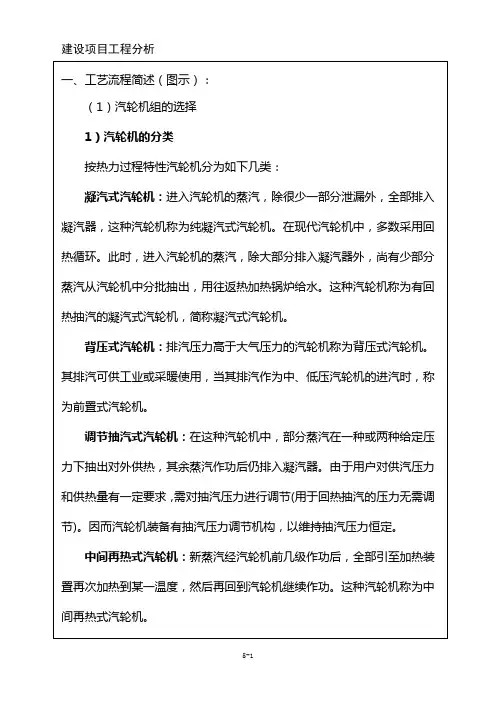

锅炉制造厂家为无锡华光锅炉股份有限公司，一期工程的第一阶段主要由两台UG—75/5.3—M26型循环硫化床锅炉及C12—4.90/0.98-13型抽汽式汽轮机组构成.2．主要工程量：3．汽轮机结构、性能及主要参数：C12—4.90/0.981-13型汽轮机为抽汽式，功率12MW，与QF—J6—2型发电机组成汽轮机发电机组。

1）．结构及性能：汽轮机转子由一级复速级和十三级压力级组成，除末两级叶片为扭叶片外，其余压力级叶片均为新型直叶片。

其中第四级压力级采用可调通流面积的旋转隔板结构。

转向导叶环在顶部和底部与汽缸之间采用“工”形键固定，在拆导叶环体时必须先拆去“工”形键后方可起吊。

装于前汽缸上端蒸气室内的配汽机构是提板式调节汽阀，借助机械杠杆与调速器油动机相连，调节汽阀的结构为群阀提板式，由六只汽门组成。

在汽轮机前轴承座的前端装有测速装置，在座内有油泵组，危急遮断装置，轴向位移发送器，推力轴承前轴承及调节系统的一些有关部套。

1.1 编制依据1．1．1泰钢热电有限公司12MW汽轮鼓风机组安装工程招标文件。

1.1.2 我公司施工过的同类工程。

1.1.3 现场实际勘察获得施工场地的地形、地貌、气象、水文地质及交通运输情况等资料以及现场条件“三通一平”情况。

1.1.4 本企业的生产经营能力、劳动力配备、原材料及半成品的来源和供应需要施工机械机具的储备。

1.1.5 进行社会市场和技术经济调查所获得的有关资料。

1.1.6 国家现行的有关规范、规程和标准。

1.1.7 预算文件提供的有关数据。

1.1.8 我公司<<机械质保手册>>、<<质量手册>>和历年来从事汽轮机械设备安装的成熟经验。

1.2 编制原则1.2.1 严格遵守招标文件要求工期和本投标书中承诺的工程施工期限，合理安排施工程序与顺序，保证各项施工活动，相互促进，紧密衔接，避免不必要的重复工作，加快施工进程。

1.2.2 用统筹作业法和网络计划技术安排施工进度计划，以保证施工连续地、均衡地、有节奏地进行，合理地使用人力、物力和财务，好、快、省、安全地完成施工任务：， 1.2.3 落实好季节性施工措施，恰当地安排雨暑季施工项目。

农忙季节优选劳动力，加大措施，保证工程施工的连续性。

1.2.4 贯彻“节材、节能、提高质量、增进效益”的原则，充分推广应用“新技术、新材料、新工艺、新设备”。

1.2.5 在满足施工需要的前提下，尽量利用原有和临近建筑，减少各种临时设施的投入，合理布置施工现场，尽量避免二次倒运，做到文明施工。

1.2.6 遵循目标管理的原则，对分部分项工程设定目标，做好各个环节的检查控制，以每个分项设定的目标来实现保证整个工程目标的落实。

1.2.7 与施工项目管理相结合，使管理工作按规划有序地进行，使施工组织设计服务于施工和施工准备发展为服务于经营管理和施工管理。

2. 工程特点2.1 生产流程见生产流程图汽机生产流程图2.2 汽轮鼓风特征及采用新材料、新技术情况该机组是我国冶金企业采用较多的一种综合利用节能动力送风系统，工艺可靠、转速高、效率高。

汽轮机本体各部套工艺流程目录目录 .................................................................................................................................................. I I 前言 .. (1)第一章转子 (2)1.转子简介 (2)2.转子材料 (2)3.工艺过程 (2)第二章动叶片 (4)1.动叶片简介 (4)2.动叶片材质 (5)3.动叶片工艺过程 (6)4.叶片安装 (9)第三章隔板套 (11)1.隔板套简介 (11)2.隔板套材质 (13)3.隔板套工艺过程 (13)4.隔板套安装 (19)第四章低压内缸 (22)1.低压内缸简介 (22)2.低压内缸材质 (22)3.低压内缸工艺过程 (22)4.低压内缸安装 (25)第五章低压外缸 (27)1.低压外缸简介 (27)2.低压外缸材质 (27)3.低压外缸加工工序 (27)4.低压外缸的安装 (30)第六章高压内缸 (32)1.高压内缸简介 (32)2.高压内缸材质 (32)3.高压内缸的加工工序 (32)4.高压内缸的安装 (35)第七章高压外缸 (36)1.高压外缸简介 (36)2、高压外缸材质 (36)3、高压外缸加工工序 (36)4.高压外缸的安装 (41)第八章阀门 (42)1.阀门简介 (42)2.阀门材质 (45)3.阀门加工工序 (45)4.阀门的安装 (52)第九章总装 (54)1.低压部分总装数据记录 (54)2.低压部分总装 (67)参考文献 (85)前言本书是由山西国锦煤电有限公司发电部学员张君瑞编写。

本书重点讲述汽轮机本体结构，详细阐述汽机本体各部套的加工工艺过程。

主要从原理、材料、工艺、安装等四个方面进行介绍。

由于编者水平有限，书中难免有不妥之处，诚恳希望广大读者批评指正。

这是一份非常规的安装工艺，在不影响安装质量的前提下，个别项目的施工可能满足不了规范要求的条件，也不能按现有的程序文件去管理。

以下是满足进度要求的基本条件。

1、低压内缸直接安装于基础，与外缸的连接方式？何时连接？凝汽器接缸对中心没有影响，但焊接会对中心产生影响，凝汽器内抽汽管道的安装，凝汽器联通管的安缸前应完成。

凝汽器与汽缸间应加钢板贴焊。

2、低压外缸与轴承座（汽封套）之间采用不锈钢膨胀节相连，位置不当时会否把轴承座拉跑，影响转子中心？需预先考虑对策。

3、所有设备、管道应在制造厂清理干净进行防护后发运，尤其对蒸汽室、进油管、翻砂部位。

4、制造厂在进行汽轮机设备装配前，应通知买方，将派遣安装单位人员参加组装、检测工作。

5、联轴器垫片厚度在现场确定，制造厂加工后应在扣缸联检前发运到现场。

6、转子联轴器（短轴）螺栓孔错位控制在0.02mm。

短轴在制造厂与转子进行装配，保证联轴器晃度符合要求，尽可能一体发运。

7、滑销系统在检修、安装过程中适时安排调整。

高压转子与汽缸在制造厂进行总体组装。

低压缸内部套与内缸进行组装，用假轴测量调整部套中心。

轴承座与台板、台板之间滑销，汽封套、隔板套、隔板的定位键应在制造厂调整好且牢靠固定。

8、所有管道应清洗，最大限度进行组合，减少现场工作量，尤其对于汽缸进汽管和MSR相关管道。

9、所有设备安装文件应在ATP+40前到达现场，以便提前制定安装工艺。

10、凝汽器、低加、油箱等设备应在ATP+46发运至现场，汽轮机除低压转子外的设备、MSR、发电机等主设备及专用工具到达现场时间不应迟于ATP+50。

11、基础中预埋的设备到达现场的时间应能满足土建工作要求。

12、汽门与转子同期到达现场。

13、设备到达现场后，卖方应及时派人参加到货验收及交付。

14、汽轮机辅助平台的强度应满足同时放置汽缸、转子等重件的要求。

设计院核算。

15、汽轮机辅助平台施工应满足凝汽器组装拖运、发电机静子吊装要求，还应满足汽轮机安装要求。

手把手教汽轮机的安装一、安装前的准备工作准备工作主要包括技术准备、材料和工具准备、设备到货后的维护和保管、设备的预检修等。

（一）技术准备１、熟悉有关图纸和技术资料２、执行施工及验收规范３、新工艺准备４、编制工作程序、施工进度计划和用料计划（二）材料和工具准备1、材料准备：材料分为两类：一类是装设性材料，另一类是消耗性材料。

装设性材料一般指管材、型材、管道附件及支吊架等。

用量按图纸需要和正常损耗量之和备料。

消耗性材料一般包括棉纱、煤油、各种润滑油、涂料、垫料、填料等。

2、工具准备：施工工具可分为普通工具、专用工具。

普通工具是指市场上可购买的工具。

如手锤、锉刀等。

专用工具是随设备附带的工具。

如吊转子、汽缸工具、联轴器找正工具、抬轴工具等。

（三）设备到货后的维护和保管1、开箱验收设备到货后，按装箱单数量和图纸部位编号逐一核对清点数量、型号，检查外观质量，作详细记录。

如有缺件和损坏，按规定程序及时报告，要求尽快补换。

2、设备的现场保管分类保管：对精密设备和电气设备，应入库保管。

库内应有控制湿度、温度的设施。

对一般设备放置时用枕木垫高，加盖防雨篷布。

3、场地准备按施工组织设计的总体平面图的场地规划，建好检修场地的临时建筑及能源供应线（四）设备的预检修根据施工程序和现场到货条件及时开展预检修工作。

主要预检修项目如下：1、清理汽缸内外表面目的主要是汽缸、汽室内光洁，无尘埃、型砂，检查汽缸表面有无裂纹。

2、研刮台板和汽缸预组合3、清理检查转子4、轴承和轴承座检修5、设备零部件清理分类汽轮机零部件品类较多，大部分是耐高压高温的合金钢部件。

为防止丢失、错用，应按其使用部位清理分类，妥善存放。

按规定作金属光谱和硬度测验，不合格的与制造厂联系更换。

二、基础检查及台板轴承座安装（一）基础检查1、基础外观检查表面平整、无裂纹、孔洞、蜂窝、麻面和露筋2、纵横中心线偏差检查＜2 mm/m总偏差值＜5 mm3、承力面标高检查应符合设计图纸要求、以标高基准线为准±10 mm 范围内4、地脚螺栓孔、地脚螺栓检查中心线与基础中心线偏差＜10 mm5、预留孔及沟边尺寸复核6、预埋的锚固板、高中压联合汽门支架中心线与汽轮机中心线偏差检查＜3mm ，锚固板、汽门支架标高与基准线偏差±3mm 以内、垂直度检查＜3mm/m7、基础处理垫铁配制8、基础凿毛深度、尺寸、水平度及垫铁与基础接触情况符合验标要求9、垫铁的配制钢制垫铁的平面尺寸应比楔形垫铁周边各大10-20mm，每叠垫铁用一块平垫铁和一对斜垫铁组成。

汽轮机本体安装工艺本工艺适用于单机容量为25MW，主蒸汽压力4.6~5.1Mpa，主蒸汽温度为4200~4700的汽轮机。

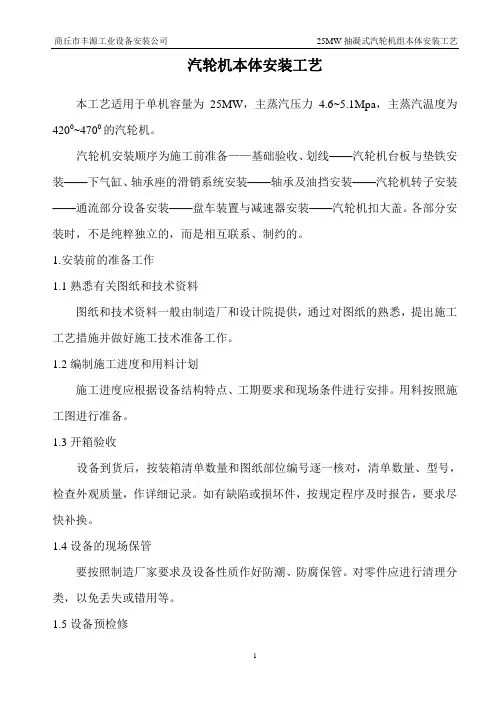

汽轮机安装顺序为施工前准备——基础验收、划线——汽轮机台板与垫铁安装——下气缸、轴承座的滑销系统安装——轴承及油挡安装——汽轮机转子安装——通流部分设备安装——盘车装置与减速器安装——汽轮机扣大盖。

各部分安装时，不是纯粹独立的，而是相互联系、制约的。

1.安装前的准备工作1.1熟悉有关图纸和技术资料图纸和技术资料一般由制造厂和设计院提供，通过对图纸的熟悉，提出施工工艺措施并做好施工技术准备工作。

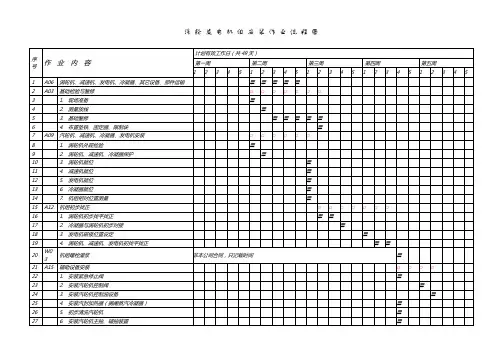

1.2编制施工进度和用料计划施工进度应根据设备结构特点、工期要求和现场条件进行安排。

用料按照施工图进行准备。

1.3开箱验收设备到货后，按装箱清单数量和图纸部位编号逐一核对，清单数量、型号，检查外观质量，作详细记录。

如有缺陷或损坏件，按规定程序及时报告，要求尽快补换。

1.4设备的现场保管要按照制造厂家要求及设备性质作好防潮、防腐保管。

对零件应进行清理分类，以免丢失或错用等。

1.5设备预检修1.5.1检查清理汽缸内外表面目的是清理汽缸、汽室内光洁，无尘埃、型砂等。

对汽缸外表面应力较集中的部位应打磨查看有无裂纹，有裂纹应及时研究处理。

对汽缸出现的焊瘤、夹渣和铸砂要清理干净；清除汽缸垂直表面和水平结合面的精加工缺陷；保证汽缸上的孔洞及接管口等，应畅通、无损伤。

1.5.2研刮台板及清理检查转子汽轮机台板应进行刮研。

对转子应检查外观有无碰伤，轴颈等精加工面有无锈斑。

1.5.3轴承和轴承座检修检修的主要项目是浸油试漏和轴承接触面的刮研。

刮研的标准是轴承座不漏油，与轴承的接触面接触良好，间隙值合格。

1.6材料与工具准备安装过程中所需要的材料，根据设计施工图提出计划。

根据设备安装的需要对普通工具、专用工具和现场配置工具进行分类，列出清单进行逐项落实，采购。

2.基础检查及台板、轴承座安装2.1基础检查汽轮机基础在土建施工前，安装单位和土建单位应就相应配合进行检查，核对图纸相关尺寸与基础的偏差。

目录一、编制依据 (1)二、工程概况和特点 (1)三、施工准备和必须具备条件 (2)四、劳动力及机具配备计划 (3)五、施工方法、步骤及作业程序 (4)六、作业的质量要求 (9)七、成品保护 (9)八、安全文明施工 (10)九、危险因素与控制 (11)一、编制依据1、青岛捷能汽轮机集团股份有限公司提供的设备制造图。

2、青岛捷能汽轮机集团股份有限公司提供的汽轮机安装说明书。

3、青岛捷能汽轮机集团股份有限公司提供的汽轮机产品说明书。

4、《火电施工质量检验及评定标准》（汽机篇）（98年版）。

5、《电力建设施工及验收技术规范》汽机篇DL5011-1992 。

6、《火电施工质量检验及评定标准》焊接篇DL/T869-2004。

7、中华人民共和国工程建设标准强制性文电力工程部分。

8、《电力建设安全工作规程》（火力发电厂部分）国家经贸委（2002年版）。

9、《职业安全卫生管理体系OHSMS》国家经贸委。

二、工程概况和特点2.1汽轮机机组型号型号：BN20-3.43/1.0额定功率MW：20.54MW最大功率MW：22.05MW额定进汽量：72t/h额定进汽压力：3.43MPa（a）额定进汽温度：435℃额定补汽压力：1.0MPa（a）额定补汽量：30t/h最大补汽量：40t/h额定进汽温度：310-340℃额定排汽压力：0.0061MPa（a）给水回热级数：1JG+JCY+1JD转子旋转方向：顺时针（顺气流）转子临界转速：1800r/min外形尺寸（长×宽×高）：6.643×5.0×2.9(m)生产厂家：青岛捷能汽轮机股份有限公司2.2 发电机技术参数型号：QF2-20-2Z额定容量：25000kVA额定功率：20MW额定电压：10.5kV额定电流：1374.6A功率因数：0.8（滞后）额定转速：3000r/min额定效率：97.6％生产厂家：四川东风电机厂有限公司（1）工程名称：芜湖富鑫钢铁有限公司高炉煤气及转炉余热综合利用发电工程。

5.2、施工工艺说明(适用于上海汽轮机厂生产的300MW空冷汽轮机，请斟酌使用，只可参考，如有错误请原谅)5.2.1、基础检查与几何尺寸校核在机组安装之前，其基础已一次灌浆完成，各种预埋件都已与基础成一体。

其中包括：地脚螺钉及套筒组件、机组轴向及横向的固定板、主汽门及调节汽阀基础支架和再热门及调节汽阀基础地脚螺钉等。

基础检查的目的，主要是核对从机组纵向及横向中心线到各预埋件的相对位置及标高，并复核低压缸的基础尺寸。

(参见图纸：固定板预埋布置图；汽轮机基础地脚螺钉及垫铁布置图；机组基础安装对中元件等)5.2.1.1基础外观检查：表面平整，无裂纹、孔洞、蜂窝和露筋，基础与厂房及运转平台的膨胀缝隙清理干净、无杂物。

5.2.1.2 基础尺寸校核：根据土建纵横中心线，在基础上划出相应的中心线。

以低压缸横向中心线为基准分别划出发电机和#1～#7轴承横向中心线。

检查基础纵向中心线对凝汽器及发电机机座横向中心线垂直度，偏差应均小于2mm/m，总偏差值小于5mm。

5.2.1.3基础外形框架尺寸符合设计院和厂家图纸要求。

基础承力面及死点预埋板标高偏差为±10mm。

5.2.1.4地脚螺孔检查：地脚螺栓孔内部清理干净，螺栓孔中心与基础纵横中心偏差不大于0.1d(d为预埋钢套管内径)且小于10mm。

地脚螺栓孔长度符合设计院和厂家设计要求，螺栓孔壁的铅垂度偏差不大于L/200且小于10mm，(L为预埋钢套管的长度)。

5.2.1.5预埋地脚螺栓检查：预埋地脚螺栓中心与基础纵横中心线偏差不大于2mm，地脚螺栓垂直度偏差不大于L/450mm（地脚螺栓的长度）。

地脚螺栓露出基础长度符合厂家设计要求，地脚螺栓螺纹完好无损伤。

5.2.1.6基座预埋板检查：基座预埋板中心与基础纵横中心偏差不大于3mm，预埋板顶面标高偏差不大于3mm，预埋板平直无歪扭、预埋牢固。

5.2.1.7基础预留孔洞、沟边尺寸及导线埋管位置的复测符合设备实际安装要求。

汽水系统工艺流程及工艺说明
（1）工艺流程
汽水系统工艺流程图如下：
图：汽水系统工艺流程
（2）工艺流程说明
水通过在锅炉中被加热成为蒸汽后，蒸汽经过过热器的继续加热、升温而变为过热蒸汽，
过热蒸汽通过祝蒸汽管道，分成两路，一路进入减温减压器，一路进入汽轮机，进入减温减压器的蒸汽经过减温减压后进入热网加热器连箱，进入汽轮机的蒸汽经过不断膨胀。

高速流动的蒸汽冲动汽轮机动叶，使汽轮机转子转动，汽轮机转子带动发电机转子同步旋转而产生电能，蒸汽在汽轮机内做完功后，排入排汽母管，进入热网加热器连箱与减温减压后的蒸汽汇合，进入热网加热器，外网回水经过热网循环泵后去热网加热器内，机排汽与外网回水在热网加热器里进行换热，排汽的热量被外网水吸收后，形成凝结水进入凝结水连箱，外网水经过排汽加热后去往外网用于供暖，凝结水去往凝结水泵，经凝结水泵打入除氧器。

经过除氧器除氧加热后经下降管进入给水泵，打入锅炉汽包。

汽轮机本体安装施工方案本工程汽轮机采用东方汽轮机股份有限公司生产的超超临界、一次中间再热、单轴、三缸四排汽、双背压、凝汽式汽轮机，汽轮机型号为*****。

汽轮机为纵向顺列布置，机头朝向扩建端。

该汽轮机高中压合缸及两个低压缸三部分组成。

高中压缸采用合缸形式，双层缸结构，两个低压缸均采用对称分流双层结构。

机组的支撑方式由300MW及600MW机组传统的斜垫铁、铸铁基架结构变为水泥垫块和钢台板的形式。

该结构的支撑方式接触面积更大，传递载荷更均匀平稳。

因此，对于水泥垫块灌浆料有较高的要求,同时对整个水泥垫块的制作技术工艺有很严格的要求。

施工主要工序见汽机本体安装流程图。

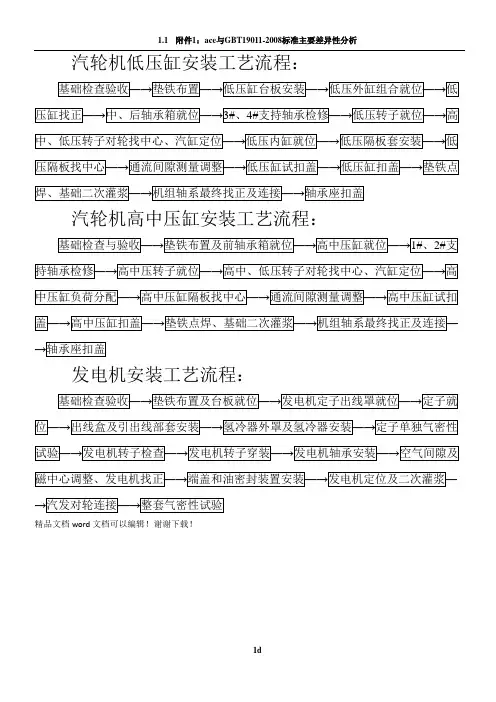

汽轮机本体安装流程图4.1.1施工准备1）汽机房已封闭，各运转层地面做完，场地平整干净，准备足够的水、电、照明、压缩空气、氧气和乙炔等设施。

2）汽机本体施工所需机械、工具及量具提前准备齐全。

3）汽机本体安装的技术文件和施工图纸资料齐全，编制有针对性的施工作业指导书并进行施工技术交底。

4）做好设备开箱验收工作，仔细清点、检查所有零部件，如发现有缺陷尽早解决处理，保证施工正常进行。

4.1.2基础验收及砂浆垫块制作1）基础混凝土表面应平整，无裂纹、孔洞、蜂窝、麻面和露筋等现象；2）检查基础上应有清晰准确的标高测量基准点及机组纵横中心线标志；3）复核汽轮机安装孔洞、地脚螺栓及预埋件的中心、标高及垂直度，并做好土建安交接验收纪录。

4）按厂家图纸要求配制、安装垫铁（砂浆垫块）。

本工程汽轮机采用水泥垫块和钢台板支承形式。

该结构的支撑方式对于水泥垫块灌浆料及垫块制作有较高的要求。

国内砂浆垫块制作安装过程中出现因灌浆料选用、操作技术及工艺方法不当导致表面收缩出现裂纹、砂浆垫块浇灌后表面出现大面积蜂窝、支模过程影响台板找正精度等问题而多次返工的情况。

我公司在**电厂*号机，**发电厂*号机，汽轮机砂浆垫块施工过程中，均创造出一次浇灌全部满足要求的成绩，受到了东方汽轮机厂代表的高度评价。
