钢筋直螺纹套管连接

钢筋镦粗直螺纹套筒连接钢筋镦粗直螺纹套筒连接是先将钢筋端头镦粗，再切削成直螺纹，然后用带直螺纹的套筒将钢筋两端拧紧的钢筋连接方法（图9-106）。

图9-106 钢筋直螺纹套筒连接1-已连接的钢筋；2-直螺纹套筒；3-正在拧入的钢筋镦粗直螺纹钢筋接头的特点：钢筋端部经冷镦后不仅直径增大，使套丝后丝扣底部横截面积不小于钢筋原截面积，而且由于冷镦后钢材强度的提高，致使接头部位有很高的强度，断裂均发生母材，达到SA级接头性能的要求。

这种接头的螺纹精度高，接头质量稳定性好，操作简便，连接速度快，价格适中。

机具设备1．钢筋液压冷镦机，是钢筋端头镦粗用的一种专用设备。

其型号有：HJC200型（Φ18~40）、HJC250型（20~40）、GZD40、CDJ-50型等。

2．钢筋直螺纹套丝机，是将已镦粗或未镦粗的钢筋端头切削成直螺纹的一种专用设备。

其型号有：GZL-40、HZS-40、GTS-50型等。

3．扭力扳手、量规（通规、止规）等。

镦粗直螺纹套筒1．材质要求：对HRB335级钢筋，采用45号优质碳素钢；对HRB400级钢筋，采用45号经调质处理，或用性能不低于HRB400钢筋性能的其他钢种。

2．规格型号及尺寸：（1）同径连接套筒，分右旋和左右旋两种（图9-107），其尺寸见表9-69和表9-70。

图9-107 同径连接套筒（a）右旋；（b）左右旋同径右旋连接筒表9-69同径左右旋连接套筒表9-70（2）异径连接套筒，见表9-71。

表9-71（3）可调节连接套筒，见表9-72。

表9-723．质量要求（1）连接套筒表面无裂纹，螺牙饱满，无其他缺陷。

（2）牙形规检查合格，用直螺纹塞规检查其尺寸精度。

连接套筒两端头的孔，必须用塑料盖封上，以保持内部洁净，干燥防锈。

钢筋加工与检验1．钢筋下料时，应采用砂轮切割机，切口的端面应与轴线垂直，不得有马蹄形或挠曲。

2．钢筋下料后，在液压冷锻压床上将钢筋徽粗。

不同规格的钢筋冷徽后的尺寸，见表9-73。

钢筋套筒是用来连接钢筋并有与丝头螺纹相对应内螺纹的，其中直螺纹的具有连接速度快、安全、可靠连接等优点，在各类高层建筑、电视塔等工程中广泛应用，那么在工程施工过程中，就需要注意正确的安装要求和规定。

钢筋套筒连接规范：
1.钢筋端口要平整，不能有“马蹄”状端面。

2.钢筋剥肋套丝后与套筒之间不能松动，显露2-3个丝牙用扭矩扳手扭紧钢筋与套筒。

3.钢筋套丝后丝牙要包满，滚轮损害过大时要及时替换，防止丝牙受力不均影响接头质量。

点这免费下载施工技术资料
4.钢筋车丝机要常常养护，增加乳化油保持机械润滑，增加套丝机使用寿命。

钢筋直螺纹套筒在使用的时候一定要注意安装的事项，这样可以避免一些不
必要的技术问题，从而影响钢筋直螺纹套筒的质量问题。

1、钢筋就位：将丝头检验合格的钢筋搬运至施工现场待连接。

2、接头拧紧：使用钢筋直螺纹套筒工作扳手将连接套筒拧紧。

3、作标记：对已经拧紧的套筒作标记，与未拧紧的套筒区分开。

4、施工检验：对施工完的接头进行的质量检验。

5、绑扎其它钢筋。

钢筋直螺纹套筒连接对结构整体受力性能有着较大影响，是关系到结构质量、安全的重要环节。

由于直螺纹连接工程量大，且涉及到各种不同部位、不同方式的连接，对直螺纹连接质量问题引起高度重视，应该严格按照上诉规范操作督促、检查、验收。

保证此环节的施工质量。

钢筋直螺纹套筒连接施工工艺13.1材料要求13.1.1 原材钢筋应符合下列规定：1 应有出厂合格证和出厂检验报告；2 钢筋应平直、无损伤，表面应无裂纹、老锈及油污；3 应抽取试件作屈服强度、抗拉强度、伸长率、弯曲性能和重量偏差检验，检验结果应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204的规定。

13.1.2 直螺纹连接套筒应采用45号优质碳素结构钢或其他经试验确认符合要求的钢材制作。

套筒表面应有规格标记及产品合格证。

13.1.3 连接套筒应符合以下规定：1 有明显的规格标记，一端孔应用密封盖扣紧；2 连接套筒进场时应有产品合格证；3 标准型连接套筒的外形尺寸应符合表13.1.3的规定；4 连接套螺纹中径尺寸的检验采用止、通塞规。

止塞规旋入深度小于等于3倍螺距，通塞规应能全部旋入；5 连接套应分类包装存放，不应混淆和锈蚀；6 螺纹牙形饱滿，套筒表面无裂纹或其它肉眼可见缺陷。

13.2主要机具13.2.1 机械设备可采用直螺纹套筒生产厂家配套的直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮、工作扳手、丝头保护帽、冷却液等。

13.2.2 主要测量工具可采用量规、牙形规、卡规、直螺纹塞规等。

13.3作业条件13.3.1 技术提供单位应提供有效的型式检验报告，钢筋原材已复验合格。

13.3.2 直螺纹套丝机等机械设备经维护试用，测力扳手经校验，可满足施工要求。

13.3.3 螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。

13.3.4 技术准备应满足下列要求：1 钢筋应先调直再加工，切口端面应与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不应用气割下料；2 检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐；3 批量加工前，先按钢筋不同厂家、不同规格分别制作接头试件进行工艺检验，试验合格并取得试验报告后方可开始批量加工。

13.3.5 接头位置应符合设计要求及施工规范的规定。

钢筋直螺纹套筒连接方法1简介本工程梁的受力钢筋直径≥22mm的连接采用直螺纹连接，为了确保本工程直螺纹连接的质量，在本工程直螺纹连接施工过程中，按如下方法组织施工。

2施工工艺直螺纹套筒连接接头的原理为：先将所需连接的钢筋的端部，用机械将墩粗至预定的尺寸，再对墩粗部分进行加工，将该段加工成圆柱螺丝，然后用套筒将两根端部加工成圆柱螺纹的钢筋通过套筒连接成整体。

直螺纹套筒连接接头的施工工艺流程为：套筒验收→钢筋下料→对钢筋所需连接的端部进行墩粗→用刻纹机将钢筋墩粗部分加工或直螺纹→钢筋螺纹检验→套筒、钢筋就位→用板手拧紧钢筋接头→检验连接好的钢筋接头→用油漆在连接好的钢筋上划上标记。

3直螺纹施工方法钢筋下料：在对直螺纹钢筋进行下料时，根据该钢筋的所需的长度，再预留墩粗的缩短长度及套筒的长度，这样可保证钢筋的长度，或者采用如下方法，当钢筋只有一端需连接时，采用先墩粗，刻丝后，再对另一端进行截断。

墩粗：墩粗时，根据钢筋的直径及套筒的长度，确定墩粗的长度，根据套筒的直径确定墩粗后的直径，确保刻丝后的直径。

刻丝：钢筋墩粗部分的刻丝采用的纹机进行，刻丝时，钢筋应放平，刻出来的丝路清楚，大小合适，长度满足要求。

钢筋的连接：钢筋的水平连接采用先固定一条需连接的钢筋，在其需连接部位套上套筒，由人力用扳手夹住套筒沿其拧紧方向进行拧紧，拧紧时，钢筋的丝路与套筒的丝路应相符，先用手将套筒套上，拧紧几路丝后，再用扳手拧紧，扳手拧紧的力矩应符合要求，将套筒拧紧后，再将需连接的另一条钢筋端部插入套筒，先用手对丝路，钢筋的方向应同套筒，将钢筋拧入套筒几度丝后，再用扳手夹住钢筋朝拧紧的方向用力拧紧，直至满足要求的力矩后方可停止。

当钢筋接头连接好后，用油漆在该接头位置做标记。

4检验直螺纹的检验包括套筒的检验、螺纹丝的检验及接头的检验。

套筒的检验：套筒应有产品合格证，进场时两端应有保护塞，表面有规格标记。

套筒的大小、规格应与要求相符，套筒表面无损伤，套筒的丝应均匀，没有断丝等。

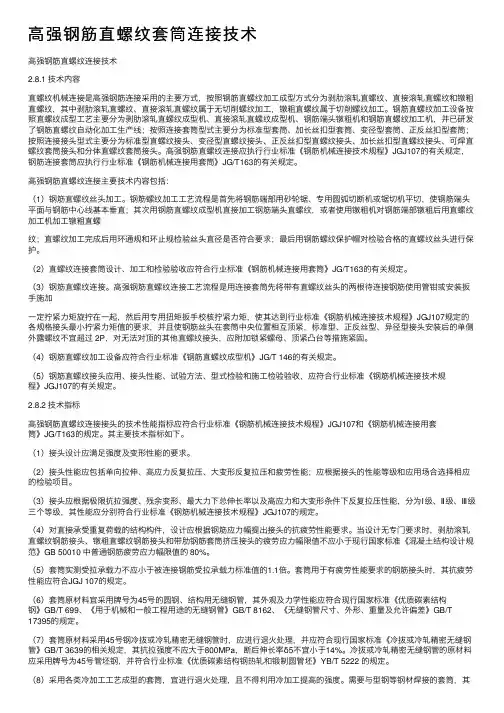

⾼强钢筋直螺纹套筒连接技术⾼强钢筋直螺纹连接技术2.8.1 技术内容直螺纹机械连接是⾼强钢筋连接采⽤的主要⽅式，按照钢筋直螺纹加⼯成型⽅式分为剥肋滚轧直螺纹、直接滚轧直螺纹和镦粗直螺纹，其中剥肋滚轧直螺纹、直接滚轧直螺纹属于⽆切削螺纹加⼯，镦粗直螺纹属于切削螺纹加⼯。

钢筋直螺纹加⼯设备按照直螺纹成型⼯艺主要分为剥肋滚轧直螺纹成型机、直接滚轧直螺纹成型机、钢筋端头镦粗机和钢筋直螺纹加⼯机，并已研发了钢筋直螺纹⾃动化加⼯⽣产线；按照连接套筒型式主要分为标准型套筒、加长丝扣型套筒、变径型套筒、正反丝扣型套筒；按照连接接头型式主要分为标准型直螺纹接头、变径型直螺纹接头、正反丝扣型直螺纹接头、加长丝扣型直螺纹接头、可焊直螺纹套筒接头和分体直螺纹套筒接头。

⾼强钢筋直螺纹连接应执⾏⾏业标准《钢筋机械连接技术规程》JGJ107的有关规定，钢筋连接套筒应执⾏⾏业标准《钢筋机械连接⽤套筒》JG/T163的有关规定。

⾼强钢筋直螺纹连接主要技术内容包括：（1）钢筋直螺纹丝头加⼯。

钢筋螺纹加⼯⼯艺流程是⾸先将钢筋端部⽤砂轮锯、专⽤圆弧切断机或锯切机平切，使钢筋端头平⾯与钢筋中⼼线基本垂直；其次⽤钢筋直螺纹成型机直接加⼯钢筋端头直螺纹，或者使⽤镦粗机对钢筋端部镦粗后⽤直螺纹加⼯机加⼯镦粗直螺纹；直螺纹加⼯完成后⽤环通规和环⽌规检验丝头直径是否符合要求；最后⽤钢筋螺纹保护帽对检验合格的直螺纹丝头进⾏保护。

（2）直螺纹连接套筒设计、加⼯和检验验收应符合⾏业标准《钢筋机械连接⽤套筒》JG/T163的有关规定。

（3）钢筋直螺纹连接。

⾼强钢筋直螺纹连接⼯艺流程是⽤连接套筒先将带有直螺纹丝头的两根待连接钢筋使⽤管钳或安装扳⼿施加⼀定拧紧⼒矩旋拧在⼀起，然后⽤专⽤扭矩扳⼿校核拧紧⼒矩，使其达到⾏业标准《钢筋机械连接技术规程》JGJ107规定的各规格接头最⼩拧紧⼒矩值的要求，并且使钢筋丝头在套筒中央位置相互顶紧，标准型、正反丝型、异径型接头安装后的单侧外露螺纹不宜超过 2P，对⽆法对顶的其他直螺纹接头，应附加锁紧螺母、顶紧凸台等措施紧固。

1 钢筋接头直螺纹连接1.1基本规定（1）采用螺纹套筒连接的钢筋接头，其设置在同一构件中纵向受力钢筋的接头相互错开。

钢筋机械连接区段长度应按35d计算（d为被连接钢筋中的较大直径）。

在同一连接区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率（以下简称百分率），应符合下列规定：①接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅱ级接头的接头百分率不应大于50%；Ⅰ级接头的接头百分率可不受限制。

②接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅰ级或Ⅱ级接头，且接头百分率不应大于50%。

③受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制。

④对直接承受力荷载的结构构件，接头百分率不应大于50%。

⑤接头端头距钢筋弯曲点不得小于钢筋直径的10倍。

（2）不同直径钢筋连接时，一次连接钢筋直径规格不宜超过二级。

1.2施工准备1.2.1技术准备（1）凡参与接头施工的操作人员必须参加技术培训，经考核合格后持证上岗。

（2）核对有编号的钢筋加工单与成品数量；（3）做好技术交底。

1.2.2材料准备（1）材料的品种规格：套筒的规格、型号以及钢筋的品种、规格必须符合设计要求。

（2）质量要求：①钢筋质量要求：A钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》《钢筋混凝土用余热处理钢筋》的要求，有原材质、复试报告和出厂合格证；B钢筋应先调直再下料，并宜用切断机和砂轮片切断，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。

②套筒与锁母材料质量要求：A套筒与锁母材料采用优质碳素结构钢或合金结构钢，其材质应符合规范规定；B成品螺纹连接套应有产品合格证；两端螺纹孔应有保护盖；套筒表面应有规格标记。

1.2.3主要机具切割机、钢筋滚压直螺纹成型机、普通扳手及量规（牙形规、环规、塞规）。

1.2.4作业条件（1）钢筋端头的螺纹已加工完毕，检查合格，且已具备现场钢筋连接条件；（2）钢筋连接用的套筒已检查合格，进入现场挂牌整齐码放；（3）布筋图及施工穿筋顺序等已进行技术交底。

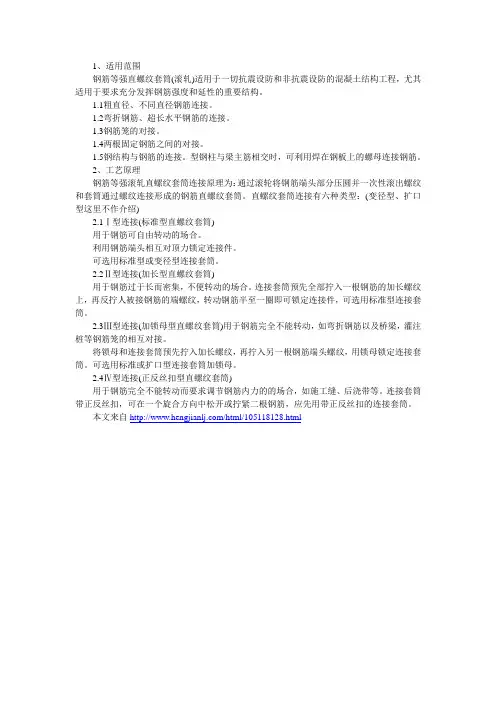

1、适用范围
钢筋等强直螺纹套筒(滚轧)适用于一切抗震设防和非抗震设防的混凝土结构工程，尤其适用于要求充分发挥钢筋强度和延性的重要结构。

1.1粗直径、不同直径钢筋连接。

1.2弯折钢筋、超长水平钢筋的连接。

1.3钢筋笼的对接。

1.4两根固定钢筋之间的对接。

1.5钢结构与钢筋的连接。

型钢柱与梁主筋相交时，可利用焊在钢板上的螺母连接钢筋。

2、工艺原理
钢筋等强滚轧直螺纹套筒连接原理为：通过滚轮将钢筋端头部分压圆并一次性滚出螺纹和套筒通过螺纹连接形成的钢筋直螺纹套筒。

直螺纹套筒连接有六种类型：(变径型、扩口型这里不作介绍)
2.1Ⅰ型连接(标准型直螺纹套筒)
用于钢筋可自由转动的场合。

利用钢筋端头相互对顶力锁定连接件。

可选用标准型或变径型连接套筒。

2.2Ⅱ型连接(加长型直螺纹套筒)
用于钢筋过于长而密集，不便转动的场合。

连接套筒预先全部拧入一根钢筋的加长螺纹上，再反拧人被接钢筋的端螺纹，转动钢筋半至一圈即可锁定连接件，可选用标准型连接套筒。

2.3Ⅲ型连接(加锁母型直螺纹套筒)用于钢筋完全不能转动，如弯折钢筋以及桥梁，灌注桩等钢筋笼的相互对接。

将锁母和连接套筒预先拧入加长螺纹，再拧入另一根钢筋端头螺纹，用锁母锁定连接套筒。

可选用标准或扩口型连接套筒加锁母。

2.4Ⅳ型连接(正反丝扣型直螺纹套筒)
用于钢筋完全不能转动而要求调节钢筋内力的的场合，如施工缝、后浇带等。

连接套筒带正反丝扣，可在一个旋合方向中松开或拧紧二根钢筋，应先用带正反丝扣的连接套筒。

本文来自/html/105118128.html。

钢筋直螺纹套筒连接施工工艺一、施工准备1.L材料准备Q)本工程柱钢筋直径≥φ22的钢筋均采纳机械连接，进入工地的钢筋均有出厂合格证，钢筋复检报告符合有关标准或标准的规定；钢筋的验收和加工应满足有关的规定。

(2)采用机械连接的钢筋端头平直、洁净，无马蹄形、压扁、凹凸不平、弯曲歪扭等严峻变形。

如有严峻变形时应用手提切割机切割或用气焊切割、矫正，以保证钢筋端面垂直于轴线。

钢筋端部200mm范围不应有锈蚀、油污、混凝土浆等污染，受污染的钢筋应清理洁净后才能进行抽丝连接。

处理钢筋时应当当天进行，防止处理后再生锈。

(3)钢套筒应有出厂合格证。

套筒的力学性能必须符合规定。

表面不得有裂纹、折叠等缺陷。

套筒在运输、储存中，应按不同规格分别堆放，不得露天堆放，防止锈蚀和玷污。

1.2、工器具准备机械连接的主要工器具有：压接钳、超高压泵站、超高压油管、卡板等。

1.3、作业条件准备⑴进行套筒挤压接头作业的人员必须经过培训，取证后方可上岗操作。

⑵工程开工前，应由套筒挤压接头技术提供单位提交有效的型式检验报告。

型式检验报告必须记载送检试件的各项参数。

包括:套筒长度、外径、内径、挤压道次、挤压力、压痕处平均直径或挤压后套筒长度。

以便对挤压接头的外观质量进行检查。

⑶钢筋挤压连接作业开始前，应对每批进场钢筋进行挤压接头工艺检验。

以便检查接头技术提供单位所确定的工艺参数是否与本工程的钢筋相适应。

工艺检验合格后，方可开始施工。

⑷检查挤压设备是否正常，并试压，符合要求后方可开始作业。

1.4、技术准备⑴按要求熟悉设计图纸和施工规范的要求；⑵编制专项施工方案，并做好施工技术交底；⑶制定并按要求执行钢筋工程的质量验收程序等。

二、施工工艺2.1、机械连接施工工艺工艺流程：钢筋下料一钢筋断位平头一滚压螺纹一丝头检查一带帽保护一现场连接一质量检查。

2.2、操作工艺⑴根据设计图纸要求和实际情况进行下料计算，扎好的钢筋应清除钢筋端头的锈污、泥沙等杂物；钢筋端头呈马蹄形，有飞边、弯折或纵肋尺寸超大者，应先矫正或砂轮修磨。

钢筋直螺纹套筒连接方案1.准备工作：首先要确定连接的钢筋直径和长度，并准备好对应尺寸的套筒和螺栓。

2.钢筋加工：将待连接的两根钢筋的两端分别加工成直螺纹。

具体加工方式为使用螺纹机或者手工割切钢筋，并通过螺纹刀将钢筋两端分别加工成直螺纹。

3.套筒安装：将加工好的钢筋分别插入套筒两端，并用手工或者工具将套筒旋紧，保证套筒完全固定在钢筋上。

4.固定螺栓：在套筒外侧，使用定位工具确定螺栓的位置，并将螺栓穿过套筒和钢筋，然后旋紧螺栓，使其达到理想的连接效果。

5.检查和测试：连接完成后，进行检查和测试，确保连接牢固。

可采用拉力试验和钢筋断裂试验等方法进行测试，以验证连接的可靠性和耐力。

1.结构简单：该连接方案只需要使用套筒和螺栓，结构简单明了，易于操作和维护。

2.传力效果好：钢筋直螺纹套筒连接具有良好的传力效果，连接牢固，能够满足工程结构对于强度和刚度的要求。

3.适应性强：钢筋直螺纹套筒连接适用于不同直径和长度的钢筋连接，便于根据具体工程需要进行调整。

4.施工快捷：该连接方式施工简单、快捷，不需要进行打磨、锚固等复杂工序，可大幅提高工程进度。

然而，钢筋直螺纹套筒连接也存在一些缺点：1.施工要求高：钢筋直螺纹套筒连接的施工要求较高，需要确保加工精度和连接质量，否则可能会影响连接的可靠性。

2.潜在的腐蚀问题：套筒和钢筋连接的接触面可能会受到腐蚀的影响，在一些高湿度环境下需要进行防腐措施。

综上所述，钢筋直螺纹套筒连接方案是一种常用的构件连接方式，其具有结构简单、易于操作和连接牢固等优点。

在实际工程应用中，需要根据具体工程情况和设计要求选择合适的连接方式，并严格按照施工规范进行操作，以确保连接的可靠性和安全性。
