钢筋直螺纹连接专项施工方案

钢筋直螺纹连接施工方案钢筋直螺纹连接施工方案钢筋直螺纹连接施工是钢筋连接中常用的一种方式，可以实现钢筋的牢固连接，提高混凝土结构的安全性和稳定性。

下面将从施工工艺、施工步骤等方面进行具体的分析和解读。

一、施工工艺：1.预处理：对连接端的钢筋进行清理和修剪，去除表面的污物和锈蚀，确保钢筋表面光洁。

2.制作螺纹：使用螺纹切割机对钢筋连接端进行螺纹加工，确保螺纹的准确度和一致性。

3.涂抹润滑剂：在螺纹连接端涂抹螺纹润滑剂，减少螺纹之间的摩擦，方便螺纹的插入和连接。

4.连接螺纹：将有螺纹的钢筋插入到另一根钢筋的螺纹孔中，旋转钢筋使其螺纹紧密结合。

二、施工步骤：1.准备工作：准备好所需的工具和材料，包括螺纹切割机、刷子、润滑剂等。

2.测量和标记：根据设计要求，对钢筋进行测量和标记，确定连接的位置和长度。

3.清理钢筋：使用刷子和清洁剂对钢筋进行清洁，去除表面的污物和锈蚀，保证连接的牢固度。

4.切割螺纹：使用螺纹切割机对钢筋连接端进行螺纹的切割，确保螺纹的长度和形状符合要求。

5.涂抹润滑剂：使用刷子将螺纹润滑剂均匀地涂抹在连接端的螺纹表面，确保连接时的顺畅性和插入度。

6.连接螺纹：将有螺纹的钢筋慢慢插入到另一根钢筋的螺纹孔中，旋转钢筋使其螺纹紧密结合，直至连接完全。

7.验收和整理：连接完成后，对连接部位进行验收，检查连接的牢固性和一致性，整理工具和清理工作现场。

通过以上的施工工艺和施工步骤，钢筋直螺纹连接施工可以保证连接的牢固性和稳定性，提高混凝土结构的安全性和可靠性。

但在施工过程中需要注意以下几点：1.保持设备的正常运行和维修。

螺纹切割机、润滑剂等工具应保持良好的工作状态，定期检查和维修，保证施工过程的连续性和正常性。

2.严格控制施工质量和安全。

施工前应仔细查看施工图纸和规范要求，确保连接的位置、长度、角度等达到设计要求，提前做好安全预警和施工控制。

3.注意螺纹连接的插入度。

螺纹连接时应注意插入的深度和方向，不得有偏差和失误，以免影响连接的牢固性和稳定性。

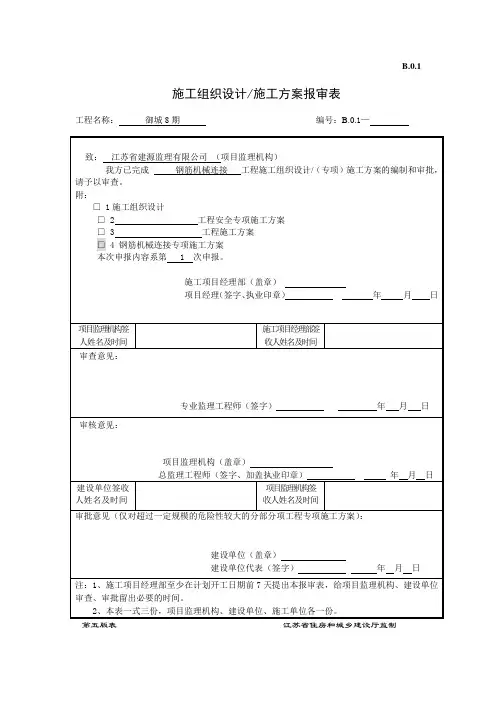

B.0.1施工组织设计/施工方案报审表工程名称：御城8期编号：B.0.1—第五版表江苏省住房和城乡建设厅监制表5.1.3-2 专项施工方案审批表（总包）御城8期编制人:审核人: 批准人:江苏兴厦建设工程集团有限公司施工直螺纹专项施工方案一、编制依据1、《混凝土结构工程施工及验收规范》（2011版) GB50204-20022、《钢筋机械连接通用技术规程》JGJ107-20103、《钢筋滚压直螺纹接头技术规程》JGJ107-20104、《建筑工程质量检验评定标准》GB50301-20015、本工程相关施工图6、本工程施工组织设计二、工程概况本工程为常州宏骏房地产开发有限公司投资开发的御城8期项目【59#、60#、61#、62#、地下车库、2#商品】，位于延政路北侧，常武南路东侧，长虹东路南侧。

建筑面积：59#房为14519.37㎡、60#房15465.51㎡、61#房14064.34㎡、62#房14967.09㎡、地下车库8486.7㎡、2#商业楼2710.36㎡；59#、60#房均为地上三十层，地下一层，61#、62#房均为地上二十九层，地下一层。

地下车库为地下二层、2#商业楼为二层。

设计单位为江苏筑原建筑设计有限公司、江苏浩森建筑设计有限公司，监理单位为江苏省建源监理有限公司，承建单位为江苏兴厦建设工程集团有限公司。

主体结构形式为剪力墙结构，桩基为预制桩。

三、施工准备：3.1.机具3.2.1审图：施工前认真查阅图纸（包括与建筑图对应的情况）相关安全质量规范，遇到图纸上的问题提前与设计联系解决，施工中重点突出配筋。

图纸会审的程序：由各专业技术人员自行审查图纸，发现本专业施工图存在的问题，即使做以下纪录；各专业施工图放在一起核对，检查尺寸、细部做法是否有相互冲突之处，发现问题及时记录。

3.2.2技术交底：1、钢筋方案交底：由项目工程师组织进行，对项目部有关技术人员、施工管理人员明确钢筋方案的内容，指导分项工程技术交底的编制。

滚扎直螺纹钢筋连接接头专项施工方案一、项目背景滚扎直螺纹钢筋连接接头是目前建筑工程中常用的一种连接方式，它能够提高钢筋的连接强度和稳定性，具有重要的实际意义。

本施工方案旨在介绍滚扎直螺纹钢筋连接接头的相关施工要点和步骤，以确保连接接头的质量和安全性。

二、施工准备1.施工材料准备：滚扎机、直螺纹钢筋、连接套筒、扳手等。

2.施工设备准备：钢筋切割机、电焊机、电压表等。

3.施工人员准备：具备相关技术知识和经验的施工人员。

三、施工步骤1.钢筋加工：将直径合适的钢筋切割成所需的长度。

2.连接套筒安装：将连接套筒套在一根钢筋的一端，并用扳手旋紧。

3.滚扎直螺纹：将连接套筒和钢筋放入滚扎机中，通过加热和加压的方式滚扎出直螺纹。

4.连接套筒拆卸：将滚扎出直螺纹的钢筋取出，然后将连接套筒拆卸。

5.清理和检查：清理滚扎出的直螺纹钢筋表面，检查连接接头的质量和工艺是否符合要求。

6.对接头进行电焊：将两根滚扎出直螺纹的钢筋对接，并进行电焊固定。

7.进行拉力试验：在拉力试验机上对连接接头进行拉力试验，以确保连接强度符合要求。

8.施工记录和归档：将施工过程中的检查记录和试验结果进行归档并备案。

四、安全措施1.施工过程中，必须佩戴好安全帽、工作服等个人防护用品。

2.施工人员必须经过专业培训，并具备相关证书。

3.施工现场必须设置明显的警示标志，并进行安全警示教育。

4.滚扎机和电焊机等设备必须经过定期检查和维护，并符合安全标准。

5.施工过程中，要注意防火防爆，严禁在有易燃物质的场所进行施工。

五、质量控制1.施工过程中，必须按照相关标准和规范进行操作，确保工艺和质量符合要求。

2.施工前必须对施工材料进行验收，确保材料的质量和性能达标。

3.施工过程中，要定期进行质量检查，对连接接头进行抽样检测，确保连接强度符合要求。

4.对每一道工序进行质量记录并归档，以备查阅和追溯。

六、施工总结滚扎直螺纹钢筋连接接头是建筑工程中常用的一种连接方式，通过本施工方案的引导，可以确保连接接头的质量和安全性，提高工程的质量和可靠性。

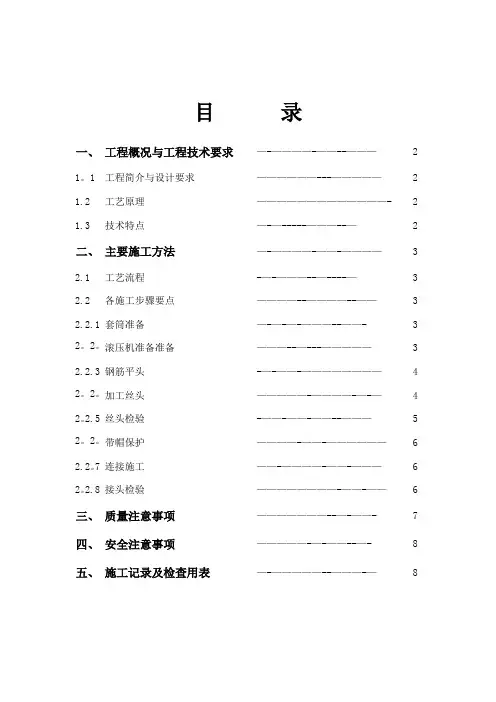

目 录一、 工程概况与工程技术要求—-————-——--——— 2 1。

1 工程简介与设计要求 ——————---————— 2 1.2 工艺原理 —————————————- 2 1.3 技术特点—-—-----———--— 2 二、 主要施工方法—-————-——-———— 3 2.1 工艺流程 -—-———--—----— 3 2.2 各施工步骤要点 ————--————--—— 3 2.2.1 套筒准备 —-—-—-———--——- 3 2。

2。

2滚压机准备准备 ———--—---————— 3 2.2.3 钢筋平头 -—-——-———————— 4 2。

2。

4 加工丝头 —————-————-—-— 4 2。

2.5 丝头检验 -——-——-——--——— 5 2。

2。

6 带帽保护 ————-——-—————— 6 2.2。

7 连接施工 ——-————-——-——— 6 2。

2.8 接头检验————————-——-—— 6 三、 质量注意事项 ———————--—-——- 7 四、 安全注意事项 —————-—-——--—- 8 五、 施工记录及检查用表—-—————--———-— 8一、工程概况与工程技术要求1.1 工程简介与设计要求本工程为阜新睿光氟化学有限公司年产1250吨精细化学品工程（二期）》，位处阜新市西科技开发区内。

待建工程有204#、203#、202#、201＃四栋框架结构工业楼，最大的结构楼位203#，东西轴线长60米，南北轴线长28。

5米，框架基础埋深2.5米，层高以5.9米为主,楼顶结构高27.2米。

抗震构造措施为三级。

本框架结构采用独立基础（且厂房中部两跨范围内设有防爆墙）。

框架结构钢筋为HRB400，其他等级钢筋用量很少。

框架结构各部混凝土强度为:基础C30，框架梁、板C30,框架柱C40,构造柱、圈梁C25。

203＃、204#结构施工及外（围护）墙施工时间:2013年9月26日-——2013年11月15日。

（三）、材质要求钢筋滚轧直螺纹连接套筒须有产品合格证、明显的规格标志及等级标志。

本工程所用连接套筒的规格主要有Φ16、Φ18、Φ20、Φ22、Φ25四种，力学性能均为A级，其接头的抗拉强度须达到或超过钢筋母材抗拉强度标准值，并具备高延性及反复拉压性能。

（四）、施工方法（1）、现场准备a、为确保钢筋螺纹丝头的加工质量，凡从事钢筋滚轧直螺纹加工工作的人员必须经过专业技术培训，经考核合格后持证上岗。

班组成员应相对固定；b、根据现场特点，本工程钢筋滚轧直螺纹等强连接的端头螺纹均在场外预制，现场连接安装。

所有钢筋丝头的加工均在钢筋加工场地完成。

C、GGZ-40型钢筋直螺纹滚轧机应与放置在支架上待加工的钢筋中心线保持在同一直线，且标高一致。

（2）、工艺流程施工准备---钢筋下料---滚丝---上塑料保护套---拧连接套筒（与下端钢筋连接）---拧紧连接套筒（与上根钢筋连接）---质量检验---绑扎钢筋骨架。

1、钢筋下料钢筋下料不得用电焊、气割等加热方法切断，可用砂轮切割机切断。

要求钢筋切割端面垂直于钢筋轴线，否则应调整机器，直至符合要求。

钢筋端头不准挠曲，不得有马蹄形。

2、钢筋滚丝钢筋滚丝在GGZ-40型钢筋直螺纹滚轧机上进行。

钢筋滚丝时必须使用水溶性切削冷却润滑液，不准使用油性切割液或机油润滑液，不准不加润滑液直接滚丝。

每台钢筋直螺纹滚轧机每班可加工400-600个丝头。

钢筋滚丝时，直螺纹滚轧机上的滚丝器应与钢筋规格调整一致。

标准型钢筋丝头的螺纹加工长度参照下表进行：注：钢筋丝头加工完毕，应立即盖上塑料保护帽或拧上连接套筒，防止装卸钢筋时损坏丝头，影响连接质量。

3、丝头检验滚轧直螺纹钢筋机械连接技术现场质量控制的核心是丝头的加工质量，因此必须认真、仔细地检验。

丝头检验的要素包括：a、外观及外形质量检验，包括：钢筋丝头螺纹应饱满，螺纹大径低于螺纹中径的不完整扣，累计长度不得超过3个螺纹周长，钢筋丝头长度误差为2P（P为螺距）；b、螺纹尺寸检验：用专用检验环规，当钢筋丝头插入时，钢筋端面在环规缺口范围内，即为合格。

钢筋滚轧直螺纹连接施工方案本工程框架柱、框架梁钢筋直径d〉22时采用滚轧直螺纹连接方式,设计接头等级为I级。

直螺纹连接能更好地保证施工质量,且能全天候作业,保证施工工期.执行标准《钢筋机械连接通用技术规程》(JGJ107—2003）《滚轧直螺纹钢筋连接接头》（JG163-2004）（一）、施工准备1、材料钢筋:应有出厂合格证，试验报告性能指标应符合有关标准或规范的规定。

钢筋的验收和加工，应按有关的规定进行。

接头连接套筒：应有出厂合格证,试验报告性能应符合有关标准或规范的规定。

材料宜用45号优质碳素结构钢。

2、机具设备钢筋滚轧直螺纹成型机：采用GHB40，能套制Ф16～50钢筋（HPB235～HRB335）.力矩板手:用PW360（管钳型）力矩值为100～360N·m。

辅助机具:有砂轮锯、角向磨光机、台式砂轮各一台。

3、作业条件⑴、接头连接套规格必须与钢筋规格一致。

⑵、直螺纹连接接头不能用于预应力钢筋，经常承受反复动荷载及承受高压应力疲劳荷载的结构构件.(二）、操作工艺1、工艺流程钢筋原料→切头→机械加工（丝头加工）→套丝加保护套→现场安装2、操作工艺⑴、所加工的钢筋应先调直后再下料,切口端面与钢筋轴线垂直，不能有马蹄形或弯曲.不得采用气割下料。

⑵、加工丝头时，应采用水溶性切削滑液，不得在不加润滑液的情况下车牙。

⑶、加工的钢筋螺纹丝头的外形尺寸、牙形、螺距等必须满足产品设计要求,且与连接套的牙形、螺距一致.⑷、接头丝头有效螺纹长度应不小于1/2连接套筒长度。

⑸、已加工完成并检验合格的丝头要加以保护，钢筋一端丝头戴上保护帽，另一端拧上连接套,并按规格分类堆放整齐待用。

⑹、钢筋连接时，钢筋的规格和连接套的规格一致，并确保丝头和连接套的丝扣干净、无损。

接头拼接时应用力矩扳手拧紧，接头拧紧值应满足表1规定的力矩值，不得超拧，并应使两个丝头在套筒中央位置相互顶紧。

（如图一、图二所示)。

接头拧紧力矩值（表1)心至长度为钢筋直径的35倍区段范围内,有接头的受力钢筋截面面积占受力钢筋总截面面积百分率：接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内Ⅲ级接头的接头百分率不应大于25％；Ⅱ级接头的接头百分率不应大于50%；I级接头的接头百分率可不受限制；受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制.⑻、接头应避免设在框架梁端及柱端箍筋加密区,当无法避免时,要采用I级接头或II级接头，且接头百分率不应超过50%。

目录一、工程概况 ................................................ 错误!未指定书签。

(一)基本概括 ................................................... 错误!未指定书签。

(二)机械连接的使用情况.................................... 错误!未指定书签。

二、编制依据 ................................................ 错误!未指定书签。

三、材料要求 ................................................ 错误!未指定书签。

(一)直螺纹套简原材要求.................................... 错误!未指定书签。

(二)螺纹套筒原材料要求.................................... 错误!未指定书签。

(三)钢筋原材要求............................................. 错误!未指定书签。

(四)主要施工机械设备配备表 ............................. 错误!未指定书签。

四、套筒丝口加工及安装................................. 错误!未指定书签。

(一)加工前准备工作.......................................... 错误!未指定书签。

(二)工艺流程 ................................................... 错误!未指定书签。

(三)加工工艺 ................................................... 错误!未指定书签。

钢筋直螺纹连接方案直径25mm及以上的钢筋采用直螺纹机械连接。

（1）直螺纹机械连接工艺流程（见下图）钢筋直螺纹连接施工流程图5.1.7-18钢筋直螺纹连接施工流程（2）施工方法①、直螺纹加工a、钢筋下料使用砂轮切割机，钢筋端头截面与钢筋轴线垂直，不翘曲。

b、直螺纹连接采用剥肋滚压螺纹型式。

使用钢筋剥肋滚丝机，先将钢筋的横肋和纵肋进行剥切处理后，使钢筋滚丝前的柱体直径达到同一尺寸，然后再进行螺纹滚压成型。

c、将钢筋两端卡于套丝机上套丝，套丝时用水溶性切削冷却润滑液进行冷却润滑。

对大直径钢筋要分次车削到规定的尺寸，以保证丝扣精度，并采用通规、止规进行检查。

d、剥肋滚丝头加工尺寸应符合下表规定。

丝头加工长度为标准型套筒长度的1/2，其公差为+2p(p为螺距)。

操作工人应按上表的要求检查丝头加工质量，每加工10个丝头用通、止环规检查一次。

经自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班内生产的丝头为一个验收批，随机抽样10%，且不得少于10个。

当合格率小于95%时，应加倍抽检，复检中合格率仍小于95%时，应对全部钢筋丝头逐个进行检验，切去不合格丝头，查明原因，并重新加工螺纹。

②、直螺纹连接a、连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。

b、连接钢筋前，将钢筋上的塑料保护帽拧下来，露出丝扣，并将丝扣上的水泥浆等污物清理干净。

c、连接钢筋时，将已拧套筒的钢筋拧到被连接的钢筋上，并用力矩扳手按规定的力矩值把钢筋接头拧紧，直至力矩扳手在调定的力矩值发出响声，并画上油漆标记，以防钢筋接头漏拧。

力矩扳手的精度为±5%，力矩扳手每半年应标定一次。

d、直螺纹接头拧紧力矩应符合下表的规定e、经拧紧后的滚压直螺纹接头，其单边外露丝扣长度不应超过2p。

（3）质量检验①、工程中应用的滚压直螺纹接头，技术提供单位应提交有效的型式检验报告。

②、钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验。

滚扎直螺纹钢筋连接接头专项施工方案一、前言钢筋连接接头是混凝土结构中的重要组成部分，在工程实践中起到连接钢筋的作用。

本文将针对滚扎直螺纹钢筋连接接头的专项施工方案进行详细介绍，旨在确保工程质量和施工效率。

二、施工准备1. 材料准备•滚扎直螺纹钢筋•接头套筒•接头剪断机、端面处理机•磨具•清洁工具•鼓风机2. 检查材料在施工前需对所有材料进行检查，确保材料符合规定标准，无损坏或变形等情况。

三、施工步骤1. 钢筋准备1.选择合适规格的钢筋，并对其进行长度切割。

2.使用端面处理机处理钢筋的断面。

2. 滚扎直螺纹1.钢筋表面清洁，确保无污渍，并在磨具中进行粗打磨。

2.利用滚扎机进行直螺纹加工，保证加工质量。

3. 安装接头套筒1.将接头套筒套在钢筋末端。

2.确保接头套筒位置正确，无偏差。

4. 钢筋连接1.将连接端的钢筋插入接头套筒中，并旋紧保证连接牢固。

2.检查连接处是否符合要求，无松动和变形。

5. 清理工作1.清理工地现场，确保没有杂物影响工程质量。

2.使用鼓风机进行清洁作业，保持施工现场整洁。

四、施工注意事项1.施工中需严格按照规范要求进行操作，保证接头质量。

2.施工人员要经过专业培训，熟练掌握施工技术。

3.施工现场需保持通风良好，避免气味和烟尘污染。

4.施工完成后，对接头连接处进行检查，确保质量合格。

五、总结本文针对滚扎直螺纹钢筋连接接头的专项施工方案进行了详细介绍，对相关工程人员提供了施工指导。

希望能够为工程建设提供有力支持，保证工程质量和安全。

以上是本文的详细内容，希望对您有所帮助。

钢筋直螺纹专项施工方案一、项目概况本专项施工方案适用于钢筋直螺纹加工工程。

该工程主要包括直螺纹钢筋加工、验收等工作，项目工期为XX天。

二、安全措施1.加工人员必须穿戴安全帽、安全鞋，严禁穿戴过长的衣物。

2.工作场地必须保持整洁，避免杂物堆放。

3.施工现场必须设置明显的安全警示标识，提醒工作人员注意安全。

4.加工场地应设置消防器材，确保施工期间的消防安全。

5.操作加工设备时，严禁在有泥浆或水的地方操作，以免滑倒或摔倒。

三、施工准备工作1.确定加工钢筋的种类和规格，并计算出所需的数量。

2.准备加工设备，包括螺纹加工机、锯切机、冷却设备等。

3.安排加工人员，确保人员熟练掌握加工操作技术。

4.采购所需原材料，包括钢筋、螺纹刀片等。

四、加工工序1.钢筋切割：根据设计要求，使用锯切机将钢筋切割为所需长度。

2.钢筋螺纹加工：a.将切割好的钢筋放置于螺纹加工机上，固定好。

b.根据设计要求，调整螺纹加工机的参数，包括螺纹规格、加工速度等。

c.启动螺纹加工机，将钢筋进行螺纹加工。

d.加工完成后，取下加工好的钢筋，进行验收。

五、施工要点1.加工前，务必检查螺纹加工机的刀片状态，确保刀片锋利。

2.加工时，要保持加工机的稳定，避免晃动影响螺纹加工质量。

3.加工时，要确保螺纹加工机和钢筋表面的润滑液充足，以减少切削阻力。

4.螺纹加工完成后，要对加工好的钢筋进行验收，确保螺纹加工质量符合设计要求。

六、施工质量控制1.加工人员要熟练掌握螺纹加工技术，确保螺纹加工质量。

2.加工质量验收时，要进行尺寸测量、螺纹质量检查等。

3.发现加工质量存在问题时，及时调整设备参数或更换刀片，保证加工质量。

七、施工验收1.验收人员要按照设计要求，对加工好的钢筋进行验收。

2.验收时，要检查螺纹加工是否完整、螺纹规格是否符合要求。

3.验收合格后，及时将加工好的钢筋进行妥善保管。

八、施工期间注意事项1.施工现场要保持整洁，避免杂物堆放。

2.施工过程中，要及时清理加工设备上的残留物，以免影响加工质量。

直螺纹连接施工方案
直螺纹连接是一种常用的构造连接方式，其在施工中需要注意一系列步骤和要点，以确保连接的稳固和安全性。

以下是直螺纹连接的施工方案。

材料准备
在开始施工前，首先需要准备好以下材料： - 直螺纹连接件 - 螺纹钢筋 - 混凝土- 扳手或电动扭矩扳手 - 螺帽 - 衬垫板
施工步骤
步骤一：准备工作
1.检查直螺纹连接件和螺纹钢筋的质量，确保无明显损坏。

2.清理连接面，确保表面平整干净，无杂物和油污。

步骤二：安装螺纹钢筋
1.将直螺纹连接件与螺纹钢筋对齐，确保连接件完全套入螺纹钢筋。

2.使用扳手或电动扭矩扳手逐步旋紧螺纹，直至连接牢固。

步骤三：浇筑混凝土
1.将螺纹钢筋连同连接件置于混凝土模板内，确保位置正确。

2.按设计要求浇筑混凝土，确保充实并震实，以保证连接牢固。

步骤四：安装螺帽
1.待混凝土充分凝固后，安装螺帽在连接件端部。

2.如果需要，可以在螺帽和连接件之间加入衬垫板，以增加连接的稳固
性。

施工注意事项
•施工过程中应严格按照设计要求进行，保证连接的质量。

•在连接过程中，应注意螺纹的对齐和套合，避免出现偏差。

•混凝土浇筑后，要及时安装螺帽，以避免混凝土作用下连接松动。

通过以上施工方案，可以确保直螺纹连接的施工质量和连接牢固性，从而提升工程的安全性和可靠性。

一、编制依据1. 国家现行有关建筑、结构、材料、机械等方面的标准、规范。

2. 工程设计文件和施工图纸。

3. 施工现场实际情况。

二、施工准备1. 工具准备：钢筋直螺纹滚丝机、卡尺、环规、砂轮切割机、成型机、5m钢卷尺、扳手等。

2. 材料准备：三级钢筋（16、18、20、22、25）、水溶性切割液、钢管、扣件等。

3. 人员准备：套丝操作人员已培训，并具有操作上岗证。

4. 钢筋原材有出产合格证并经复试合格。

5. 套丝机厂家已提供型式检验报告，工艺检验合格。

三、施工工艺1. 钢筋下料：根据设计要求，对钢筋进行下料。

2. 钢筋断面平头：使用砂轮切割机将钢筋端头切割成平面。

3. 滚轧螺纹加工：使用钢筋直螺纹滚丝机对钢筋端部进行滚轧，使待接钢筋端头产生塑性变形并形成螺纹。

4. 丝头质量检查：检查滚轧后的螺纹质量，确保丝头无串丝、丝口不连续等现象。

5. 带帽保护：将滚轧后的螺纹套上保护帽，防止螺纹损坏。

6. 现场连接：将两根钢筋丝头插入套筒，使用扭力扳手或管钳进行施工，确保接头拧紧力矩符合相关要求。

7. 施工检验：对施工过程进行检验，确保施工质量。

四、质量标准1. 钢筋规格和套筒规格必须一致。

2. 钢筋和套筒的丝扣应干净、完好无损。

3. 预埋接头时，连接套筒的位置、规格和数量应符合设计要求。

4. 带连接套筒的钢筋应固定牢靠，连接套筒的外露端应采用保护盖保护。

5. 滚压直螺纹接头应使用扭力扳手或管钳进行施工，确保接头拧紧力矩符合相关要求。

6. 经拧紧后的滚压直螺纹接头应做出标记，单边外露丝扣长度不应超过2P。

7. 丝头长度应为套筒长度的1/2，公差为0~2P。

五、安全措施1. 施工现场应设置安全警示标志，确保施工人员安全。

2. 操作机械时，应穿戴防护用品，防止机械伤害。

3. 高空作业时，应采取安全防护措施，防止坠落事故。

4. 施工过程中，应严格执行操作规程，确保施工质量。

六、风险分析及预防措施1. 钢筋下料尺寸偏差：严格按照设计要求下料，确保钢筋下料尺寸准确。

内蒙古乌海化工综合利用2500T/D水泥生产线钢筋直螺纹连接施工方案编制人：编制时间：审核人：审核时间：批准人：批准时间：钢筋直螺纹连接施工方案1．工程概况本工程为内蒙古乌海化工2500T/D水泥生产线项目。

根据总平面及图纸显示绝大多数单位工程为筒仓及框架结构。

由于本工程抗震设防烈度为8度，基本地震加速度0.20g，地震分组为一组，场地土类别等级：二级；依据国家标准、行业标准、地方标准，结合本工程实际情况，为了保证工程质量，优先采用钢筋直螺纹连接工艺。

主要使用部位如下：筒仓、框架柱、剪力墙等竖向钢筋均采用钢筋直螺纹连接技术；框架梁、环梁、筏板等水平纵向钢筋直径≥28mm时采用直螺纹连接，钢筋直径＜28mm采用绑扎搭接或焊接。

2．施工准备（1）凡加工直螺纹丝头的操作工人，均应持本人有效操作证。

（2）钢筋应先调直再下料，切口端面应与钢筋轴线垂直，不得有马蹄形挠曲。

（3）直螺纹连接套应有产品合格证，套筒表面应有规格标记。

3．施工方法及要求（1）钢筋的直螺纹丝头加工A．加工的钢筋直螺纹丝的牙形、螺距一致，且做规格配套合格检测。

B．操作工人应逐个检查钢筋丝头的外观质量：目测牙形饱满，无断牙、秃牙缺陷，牙形表面光洁的为合格品。

C．对加工完成的丝头，如有一个丝头不合格，即应对该加工批全部检查，不合格丝头严禁使用。

D．已检验合格的丝头加以保护，钢筋丝头处应戴上保护帽，并按规格分类堆放整齐待用。

（2）钢筋连接A．连接钢筋时，钢筋规格和连接套的规格应一致，并确保钢筋和连接套的丝扣干净完好无损。

B．钢筋进行连接时，必须用管钳扳手拧紧，使两端丝头在套筒中央位置相互顶紧。

C．标准型套筒钢筋连接完毕后，套筒两端外露完整丝扣不得超过1.5丝扣。

D．框架柱、剪力墙钢筋的临时固定柱、剪力墙钢筋按每层框架下料进行，纵筋分层采用直螺纹机械连接。

由于柱钢筋直径较大，长度较长，安装时需通过塔吊和滑轮吊绳将其就位。

一次绑扎成型后，需用φ48×3.5mm钢管井字架临时固定（此井字架已用于固定模板使用），井字架与满堂脚手架连接锁紧。

. .目录一、工程概况2二、编制依据及技术要求2三、施工准备3四、施工工艺4五、现场检验及质量要求5六、成品保护7七、平安保护措施7八、质量记录7钢筋直螺纹连接专项施工案一、工程概况***********楼主体为剪力墙构造，地下室和车库为框架构造，根底为钢筋混凝土筏板根底。

其中主楼局部采用1400厚筏板根底，车库300厚筏板，根底梁、顶板为框架梁构造。

2#楼建筑总面积22540.56㎡，车库建筑面积3753㎡。

本工程大量使用HRB400钢筋，主要规格有：20、22、25等广泛使用在根底筏板、独立根底、柱及约束边缘构件。

其中筏板根底主要有22，车库主要有20、25等规格。

二、编制依据及技术要求工程设计图纸及图纸总说明、图纸会审记录，?钢筋机械连接通用技术规程?〔JGJ107-2003〕。

根据现场实际情况和图纸会审要求，筏板根底钢筋全部采用机械连接，独立根底、挡土墙条基和根底梁钢筋连接采用闪光对焊连接技术。

机械连接接头选择Ⅰ级接头。

现场剥肋滚压直螺纹加工，基坑或坑边拼接组装连接。

三、施工准备1、技术准备凡参与接头施工的操作工人必须参加技术培训，经考核合格后持证上岗。

核对有编号的配筋图纸加工单与成品数量；做好技术交底。

2、材料准备材料的品种规格：套筒的规格、型号以及钢筋品种、规格必须符合设计要求。

3、质量要求：1〕钢筋质量要求：①、钢筋应符合标准?钢筋混凝土用热压带肋钢筋?和?钢筋混凝土用余热处理钢筋?的要求，有原材质、复试报告和出厂合格证；②、钢筋应先调直再下料，并宜用切断机和砂轮片切断，切口端面应与钢筋轴线垂直，不得有马蹄形或挠曲，不得用气割下料。

2〕套筒材料质量要求：套筒材料应采用优质碳素构造钢或合金构造钢，其材质应符合GB699规定；成品螺纹连接套应有产品合格证；两端螺纹有保护盖；套筒外表应有规格标记。

4、主要机具力矩扳手假设干把，长把管钳假设干把。

GHG-40钢筋等强度剥肋滚压直螺纹成型机两台，其主要参数：电源380V/50HZ,功率4KW，输出转速50V/MIN。

钢筋直螺纹连接作业指导书一、工程概况西固城中村改造西固村孙家庄安置房工程，地上三十二层，地下两层；由五栋主楼及裙楼组成。

主楼基础为板式筏板基础，主体结构为剪力墙结构；裙楼基础为承台拉梁构造板组合基础，主体为框架结构。

设计直螺纹连接钢筋直径为：22mm、25mm的梁上部水平筋、筏板内水平筋、柱及剪力墙边缘约束构件纵向筋，钢筋强度等级均为三级钢。

二、编制依据1.设计要求：机械连接均为等强度直螺纹接头（I级），执行标准《钢筋机械连接通用技术规程》JGJ107-20032.《钢筋机械连接技术规程》JGJ107-2010三、钢筋进场检验及验收进场钢筋要认真检验，要有出厂质量证明和检验报告单，每捆（盘）钢筋必须有标牌，在保证设计规格及力学性能的情况下，钢筋表面必须清洁无损伤，钢筋端头保证平直，无弯曲，经复试合格后方可使用。

四、钢筋的存放进场后的钢筋要根据钢筋的牌号，分类堆放在木方或钢管搭设的架子上，避免被污染。

堆放场地要平整，有良好的排水措施。

码放的钢筋应及时做好标识，标识上应注明规格、产地、日期、使用部位等。

钢筋剥肋滚压直螺纹机、限位挡铁、螺纹环规、力矩扳手及普通扳手等。

四、直螺纹钢筋连接施工1、参加直螺纹钢筋接头施工的人员必须进行技术培训，经考核合格后方可持证上岗操作。

2、钢筋应先调直再加工，切口端面要与钢筋轴线垂直，端头弯曲、马蹄形严重的要切去，但不得用气割下料。

五、施工工艺1、工艺流程：预接：钢筋端面平头→剥肋滚压螺纹→丝头质量检验→利用套简连接→接头检验；现场连接：钢筋就位→拧下钢筋保护帽和套筒保护帽→接头拧紧→作标记→质量检验。

2、钢筋丝头加工：（1）按钢筋规格所需的调整试棒并调整好滚丝头内孔最小尺寸。

（2）按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋直径尺寸。

（3）调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。

3、钢筋丝头加工完成、检验合格后，要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬动或运输过程中被损坏或污染。
