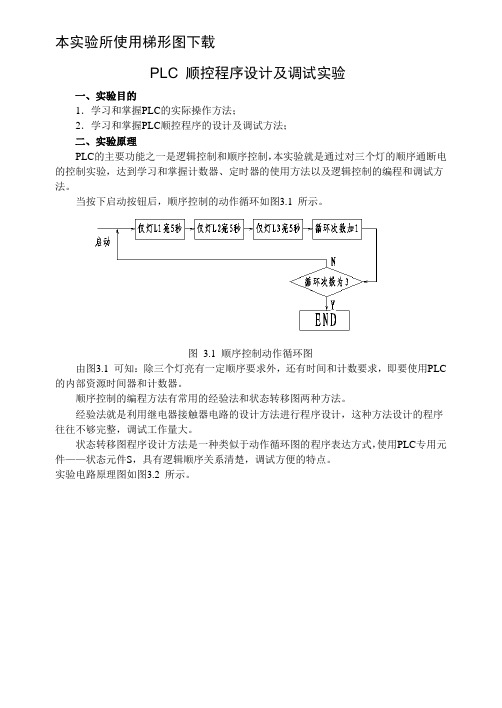

本实验所使用梯形图下载PLC 顺控程序设计及调试实验一、实验目的1．学习和掌握PLC的实际操作方法；2．学习和掌握PLC顺控程序的设计及调试方法；二、实验原理PLC的主要功能之一是逻辑控制和顺序控制，本实验就是通过对三个灯的顺序通断电的控制实验，达到学习和掌握计数器、定时器的使用方法以及逻辑控制的编程和调试方法。

当按下启动按钮后，顺序控制的动作循环如图3.1 所示。

图 3.1 顺序控制动作循环图由图3.1 可知：除三个灯亮有一定顺序要求外，还有时间和计数要求，即要使用PLC 的内部资源时间器和计数器。

顺序控制的编程方法有常用的经验法和状态转移图两种方法。

经验法就是利用继电器接触器电路的设计方法进行程序设计，这种方法设计的程序往往不够完整，调试工作量大。

状态转移图程序设计方法是一种类似于动作循环图的程序表达方式，使用PLC专用元件——状态元件S，具有逻辑顺序关系清楚，调试方便的特点。

实验电路原理图如图3.2 所示。

图3.2 实验电路原理图顺序工作的原理为：当按下“启动”按钮时，三个灯按图3.1 动作顺序自动循环三次而停止。

在循环的过程中，按下“停止”按钮，循环立即停止，所有灯熄灭。

三、实验步骤1．在断电的情况下，按图3.3接线（虚线外的连线已接好）；2．经老师检查合格后方接通断路器QF1；3．运行工具软件FXGP-WIN，输入已编辑好的程序梯形图；4．执行“工具/转换”将梯形图转换为指令代码；5．执行“PLC/传送/写出”，将控制程序传给PLC；6．执行“PLC/运行”，执行控制程序，观察信号灯的亮灭情况；7．如果信号灯的亮灭情况不正确，须进行程序修改和调试。

可借助“梯形图监控”和“元件监控”两种方法对程序进行监控、调试，直至程序正确。

图3-3 实验电路接线图四、实验仪器及工具软件PC 机1台PLC 1台RS-232 串行电缆线1根断路器1个按钮2个指示灯3个实验导线若干五、实验说明及注意事项1．不可带电拔插RS-232串行电缆线，以免损坏PC和PLC接口；2．直流24V电源的极性一定要正确。

【PLC步进顺控编程“停止程序”设计】PLC步进驱动器程序顺序控制又称步进控制控制设计法，就是按照生产工艺预先规定的顺序，在各个输入信号的作用下，根据内部状态和时间顺序，在生产过程中各个执行机构自动地有次序地进行操作。

顺序控制的动作流程图也称为状态流程图，三菱FX系列PLC进入初始状态一般用M8002常开点作为转移条件，中间有单流程、多流程顺序控制，规律较强，易于掌握。

程序的停止，要求不同，解决方法也不相同，设计不正确，将无法达到控制要求。

本文以实例验证步进编程中四种停止。

有两盏指示灯，按下启动按扭1SB（X1）第一盏指示灯亮，10S后第二盏只是灯亮，10S后全部熄灭，再过10S开始循环。

控制要求：1、再次按下1SB（X1），两盏灯全部熄灭。

2、循环5次指示灯全部熄灭。

3、按下停止按扭2SB（X2），当前工作周期结束后停止，指示灯全部熄灭。

4、按下停止2SB（X2）按扭指示灯全部熄灭，松开按扭继续循环。

一、解决控制要求1：状态流程图1和梯形图2图1中M8002初始脉冲继电器，PLC运行时接通一个扫描周期，M8002常开触点闭和，进入初始步，等待发出控制指令。

图2是状态流程图1所对应的梯形图。

图中0~9步，按下1SB，X1（上升沿脉冲触点）接通一次，M0接通一个扫描周期，M0的常开点与M1的常闭点形成接通状态，所以M1得电。

程序运行在下个周期，M1的常开点与M0的常闭点形成接通状态，M1形成自保状态。

再次按下1SB，M0接通一次，形成一个扫描周期的接通脉冲，M1失电并保持失电状态。

这是一个典型的单按扭起停应用电路。

9~16步，ZRST S20 S22是当M1闭合时，对程序S20~S22程序段进行组复位同时用SET S0进入处始步，等待下次发出运行指令。

二、解决控制要求2：状态流程图3、梯形图4状态流程图3中省略部分为图1中S21步。

状态流程图3省落部分为图1中S21步；4为图3所对应的梯形图，图4中省略部分为图2中20~38步；44~48步为循环次数和计数器复位，必须放在步近接点以外，否则启动时第一次能循环５次，再次启动，程序循环一次将停止。
