高压开关柜的基本知识一、高压开关柜概述1.基本概念⑴.开关柜（又称成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
⑵.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
⑶.开关柜防误要求中的“五防”：防止误分误合断路器、防止带负荷分合隔离开关、防止带电合接地开关、防止带接地合断路器、防止误入带电间隔。
⑷.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-1⑸.母排位置相序对应关系：表1-22.开关柜的主要特点⑴.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
⑵.开关柜具有一定的操作程序，机械或电气的联锁保证操作程序的正确。
实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
⑶.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
⑷.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障，要求把电弧故障限制在隔室以内。
⑸.泄压装置：金属封闭式开关柜都有泄压装置，如：手车室、母线室、电缆室，当断路器或主母线、电缆室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压上升，达到一定的压力时，泄压装置的压力释放金属板将自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。
K Y G C-Z高压真空开关柜技术要求本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchKYGC-Z高压真空开关柜技术要求1.概述KYGC矿用一般型高压真空开关柜,是在我公司自行设计生产的的中置手车式高压真空开关柜。
适用于煤矿井下井底车场和主要进风巷道机电峒室及其它湿度较大场所之高压供电系统中作为接受和分配电能之用, 适于直接或间接启动井下主排水泵电动机。
亦可用于电力、化工、冶金及其他工业企业、楼宇等供、配电场所。
断路器采用高性能的VS1(ZN63)高压真开关具有无油、无火灾、无爆炸危险，分断速度快，寿命长，体积小，重量轻等优点，设有五防装置及电气闭锁装置，使用安全可靠。
开柜采用智能微机综合保护器。
其继电保护采用先进的以16位单片机为核心的综合数字继电器，满足电力系统及各类用电设备对继电保护的全部要求；并可配备DCS后台监控，具有四遥功能（遥控、遥信、遥测、遥调（待选）），实现电力系统自动控制、集中调度。
开关柜亦可采用传统继电保护器。
2.使用条件环境温度上限+40℃，下限-25℃；海拔高度不超过1000米；湿度：相对湿度：日平均值不大于95%；月平均不大于90%；水蒸气压：日平均值不大于2.2×10MPa;月平均值不大于1.8×10MPa;周围空气不受腐蚀性或可燃气体、水蒸气等明显污染；无经常性的剧烈震动3.特殊使用条件当开关柜安装在海拔高度大于2000m地区时，则订货时必须与制造厂协商采用必要的加强绝缘措施。
环境最高温度超过+40℃时，开关柜的额定载流能力将按一定系数降低，在订货时必须得到制造厂的确认。
当开关柜运行在高湿度或温度变化较大的气候环境中，必须采用特殊的防凝露措施。
其它特殊要求，请在订货时和制造厂协商。
4.开关柜技术参数项目单位数据额定电压KV6、10最高工作电压KV7.2、12额定绝1min工频耐压KV42缘水平雷电冲击耐压（全波）KV75额定频率Hz50主母线额定电流A630;1250;3150分支母线额定电流A630;1250;3150 4s热稳定电流（有效值）**KA16;20;25;31.5额定动稳定电流（峰值）KA40;50;63;80防护等级IP54 **电流互感器的短路容量应单独考虑。

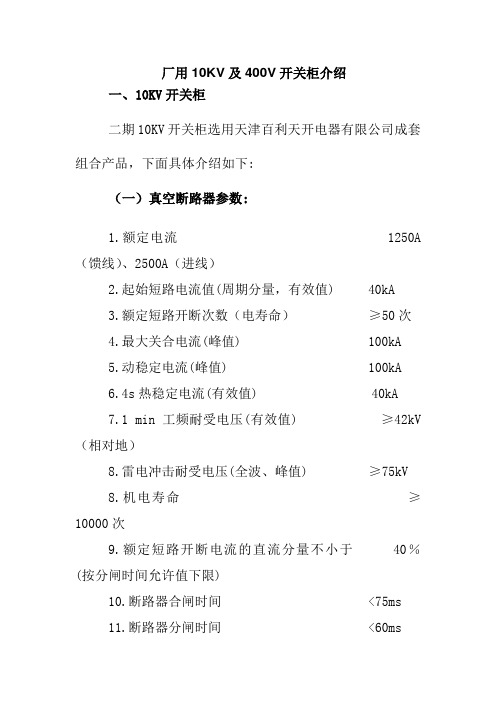

厂用10KV及400V开关柜介绍一、10KV开关柜二期10KV开关柜选用天津百利天开电器有限公司成套组合产品，下面具体介绍如下:（一）真空断路器参数:1.额定电流 1250A （馈线）、2500A（进线）2.起始短路电流值(周期分量，有效值) 40kA3.额定短路开断次数（电寿命）≥50次4.最大关合电流(峰值) 100kA5.动稳定电流(峰值) 100kA6.4s热稳定电流(有效值) 40kA7.1 min工频耐受电压(有效值) ≥42kV （相对地）8.雷电冲击耐受电压(全波、峰值) ≥75kV8.机电寿命≥10000次9.额定短路开断电流的直流分量不小于 40％(按分闸时间允许值下限)10.断路器合闸时间 <75ms11.断路器分闸时间 <60ms断路器控制要求1.真空断路器为伊顿E-VAC产品。
2.断路器具有弹簧贮能操动机构，该机械控制电压为直流110V，跳合闸、控制回路电压为直流110V，其控制电压波动范围为－15％～＋10％额定电压；对于进线真空断路器配置两个独立的跳闸回路。
3.真空断路器开关柜为中置式开关柜，当断路器处于“试验”位置时，小车与接地母线自动联接。
4.真空断路器开关柜内，其母线、断路器、出线和仪表等均有单独的隔离小室，小室与小室间隔离，按金属铠装结构制造。
5.断路器具有“防跳”功能，在一次合闸指令下只能合闸一次。
6.为防止过电压，真空断路器回路负荷侧配备合适的限制操作过电压的装置。
断路器的操作机构断路器都是带触头的电器，通过触头在分、合动作达到开断与关合电路的目的，因此必须依靠一定的机械操作系统才能完成。
在断路器本体以外的机械操作装置称为操作机构，而操动机构与断路器动触头之间连接的部分称为传动机构和提升机构。
根据能量形式的不同，操作机构可分为手动操作机构(CS)、电磁操作机构(CD)、弹簧操作机构(CT)、电动机操作机构(CJ)、气动操作机构(CQ)、液压操作机构(CY)等。
高压开关柜的基本知识一、高压开关柜概述1.基本概念⑴.开关柜（又称成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
⑵.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
⑶.开关柜防误要求中的“五防”：防止误分误合断路器、防止带负荷分合隔离开关、防止带电合接地开关、防止带接地合断路器、防止误入带电间隔。
⑷.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-1⑸.母排位置相序对应关系：表1-22.开关柜的主要特点⑴.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
⑵.开关柜具有一定的操作程序，机械或电气的联锁保证操作程序的正确。
实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
⑶.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
⑷.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障，要求把电弧故障限制在隔室以内。
⑸.泄压装置：金属封闭式开关柜都有泄压装置，如：手车室、母线室、电缆室，当断路器或主母线、电缆室内发生内部故障电弧时，伴随电弧的出现，开关柜内部气压上升，达到一定的压力时，泄压装置的压力释放金属板将自动打开，释放压力和排泄气体，以确保操作人员和开关柜安全。

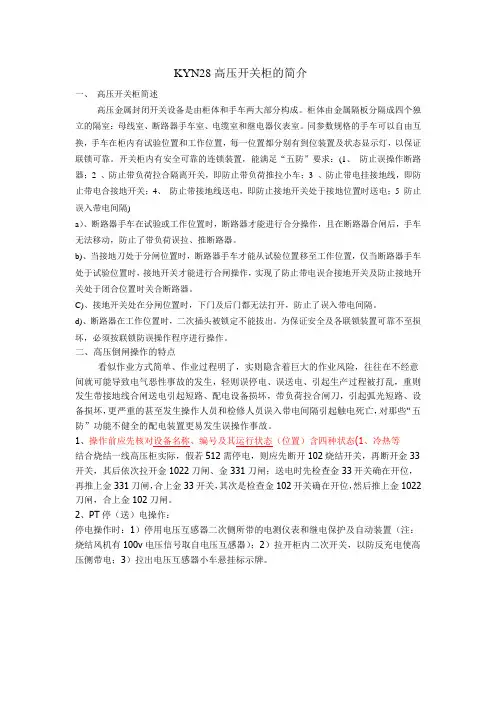

KYN28高压开关柜的简介一、高压开关柜简述高压金属封闭开关设备是由柜体和手车两大部分构成。
柜体由金属隔板分隔成四个独立的隔室：母线室、断路器手车室、电缆室和继电器仪表室。
同参数规格的手车可以自由互换，手车在柜内有试验位置和工作位置，每一位置都分别有到位装置及状态显示灯，以保证联锁可靠。
开关柜内有安全可靠的连锁装置，能满足“五防”要求：(1、防止误操作断路器；2 、防止带负荷拉合隔离开关，即防止带负荷推拉小车；3 、防止带电挂接地线，即防止带电合接地开关；4、防止带接地线送电，即防止接地开关处于接地位置时送电；5 防止误入带电间隔)a）、断路器手车在试验或工作位置时，断路器才能进行合分操作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。
b)、当接地刀处于分闸位置时，断路器手车才能从试验位置移至工作位置，仅当断路器手车处于试验位置时，接地开关才能进行合闸操作，实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。
C)、接地开关处在分闸位置时，下门及后门都无法打开，防止了误入带电间隔。
d)、断路器在工作位置时，二次插头被锁定不能拔出。
为保证安全及各联锁装置可靠不至损坏，必须按联锁防误操作程序进行操作。
二、高压倒闸操作的特点看似作业方式简单、作业过程明了，实则隐含着巨大的作业风险，往往在不经意间就可能导致电气恶性事故的发生，轻则误停电、误送电、引起生产过程被打乱，重则发生带接地线合闸送电引起短路、配电设备损坏，带负荷拉合闸刀，引起弧光短路、设备损坏，更严重的甚至发生操作人员和检修人员误入带电间隔引起触电死亡，对那些“五防”功能不健全的配电装置更易发生误操作事故。
1、操作前应先核对设备名称、编号及其运行状态（位置）含四种状态(1、冷热等结合烧结一线高压柜实际，假若512需停电，则应先断开102烧结开关，再断开金33开关，其后依次拉开金1022刀闸、金331刀闸；送电时先检查金33开关确在开位，再推上金331刀闸，合上金33开关，其次是检查金102开关确在开位，然后推上金1022刀闸，合上金102刀闸。
高压开关柜技术要求一、设备名称：高压开关柜二、设备参考型号：GGD三、设备数量：14台四、执行标准：GB12173-90 矿用一般型电气设备GB2423.4 电工电子产品基本环境规程试验D6；交变湿热试验方法GB 4208－2008外科防护等级（IP代码）（eqv IEC 50529:1989）GB/T11022 高压开关设备和控制设备标准的共用技术要求GB/T2423.4-93 电工电子产品基本环境试验规程Db：交变湿热试验AQ 1043-2007 矿用产品安全标志标识五、技术要求：1.符合国家6kV 50Hz矿用一般型高压开关柜制造标准。
2.开关柜型号：KYGC-Z，数量：14台，见一次系统图。
其中：进线柜2台（变比400/5）；变压器保护馈线柜6台（变比200/5）；线路保护馈线柜4台（变比300/5）；联络柜2台（变比400/5，每台联络柜内各含一台PT、不间断电源、高压漏电小电流接地选线装置。
两台联络柜的连接方式采用双根MYJV22-3.6/6-3×240交联电缆，交联电缆由矿方自己提供）。
3.进线柜内配备控制变压器，二次侧电压等级为交流220V，进线柜中控制变压器容量为5kV A。
PT制造符合计量及监测指标要求，并配备相匹配的6kV高压熔断器，做入联络柜内。
4.高压开关柜铜母线排尺寸：100×10，根据开关联台制作好铜排，由厂家随同开关柜提供，同时附带联台用螺丝。
5.要求配备高压漏电小电流接地选线装置2套（每套10路），二次线在开关柜内单独布线，接地选线装置做入联络柜内，具有声、光报警，只报警不断电。
配备变比为75/5开口式零序电流互感器20个。
6.在联络柜内要求各配备开关柜二次交流220V不间断电源的UPS设备1套，按照一次高压断电后二次回路正常供电3小时以上设计UPS电池容量。
7.要求有KY标志，煤安标志等各种标志及相关证件齐全。
8.断路器为手车式BVS1-12真空断路器，采用上海宝临、唐山广鸿、许继电气，具有手动储能、合、分闸功能。
KYN61-40.5高压开关柜一、产品介绍KYN61 -40.5(Z)型铠装移开式交流金属封闭开关设备（以下简称“开关设备”）它适用于三相交流50Hz电力系统，用于发电厂、变电所及工矿企业的配电室接受和分配电能之用，并对电路实行控制、保护及监测。
浙江特锐德高压电器有限公司，佳吉电气本产品符合标准：GB3906《3~35kV交流金属封闭开关设备》，GB/T11022《高压开关设备和控制设备标准共用技术要求》、IEC60298《额定电压1kV以上及50kV以下交流金属封闭开关设备和控制设备》。
二、型号及含义三、工作条件1.周围空气温度：最高温度+40°C。
最低温度-10°C；2.海拔高度：≤1000m：3.周围相对湿气：日平均值≤95%，月平均值≤90%；4.周围空气：不适用于有腐蚀、严重污秽，可燃性气体及剧烈振动的场所：5.若有地震发生，地震强度不能超过8级。
浙江特锐德高压电器有限公司，佳吉电气适应场所城市居民超高压线路、大型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。
主要特点KYN61-40.5开关设备使用在40.5KV三相交流50HZ电力系统中，全为发电厂、变电所及工矿企业的配电室接受与分配电能之用；对电路具有控制、保护和监测等功能。
四、结构特点开关柜结构GB3906-2006和IEC298中铠装金属封闭开关设备标准而设计，整体由柜体和可抽出部分（手车）两部分级组成。
柜体结构为组装式，用螺栓栓接组合成型，用金属隔板将开关柜体内部分隔为断路器室、主母线室、电缆室和继电器仪表室。
外壳防护等级达到IP3X，各隔室间防护等级为IP2X，并且所有金属结构件可靠接地，主回路系统的隔室间有独立排气的压力释放通道。
手车根据用途可分为断路器手车、电压互感器手车、计量手车、隔离手车等，各类手车的外形尺寸相同，相同用途的手车具有良好的互换性：手车在柜内有试验/隔离位置和工作位置，每处位置都设有联锁装置以保证手车处于以上两位置时不能随便移动。
煤矿10KV高压开关授课讲义一、开关柜主要有以下部件组成：主母线、电流互感器、电压互感器、真空断路器、零序互感器、接地刀、综合保护器（南京中德NSP）系列、转换开关以及一些辅助开关组成。
核心部分是真空断路器，主要有ABB的断路器、VD4断路器、西门子断路器，中央区10KV变电所用的西电三菱10-VPR-25C(D)型断路器。
开关柜的分合闸操作主要有远控、近控和手动三种方式。
远控就是用后台机分合闸信号给NSP系列的保护器，保护器的分合闸接点闭合，实现远方控制；近控顾名思义就是在开关柜面前利用转换开关、分合闸开关实现断路器的分合闸操作；手动就是在操作电源没有的情况下，利用断路器本体上的分合闸按钮实现断路器的分合闸，但是手动操作时要注意断路器是否已储能，若没有储能的话，是不能合闸的，必须使断路器先储能后，在进行合闸操作。
二、开关柜必须具备五防保护功能，五防是指:①防止误分、合断路器。
②防止带负荷分、合隔离开关。
③防止带电挂（合）接地线（接地开关）。
④防止带接地线（接地开关）合断路器（隔离开关）。
⑤防止误入带电间隔。
1、防止误分、误合断路器。
即：只有操作指令与操作设备对应才能对被操作设备操作。
2、防止带负荷分、合隔离开关。
即：断路器、负荷开关、接触器合闸状态不能操作隔离开关。
3、防止带电挂（合）接地线（接地开关）。
即：只有在断路器分闸状态，才能挂接地线或合上接地开关。
4、防止带地线送电。
即：防止带接地线（接地开关）合断路器（隔离开关）。
5、防止误入带电间隔。
即：只有隔室不带电时，才能开门进入隔室。
三、直流屏作用直流屏在地面供电系统中起到非常重要的作用。
高压配电室用直流电源柜,用作控制、保护、监控和操作断路器等的电气电源；交流也可以；主要根据断路器控制操作电源类型来决定（我矿选用的都是直流供电）；用直流电源柜比交流电源柜有以下好处：1.直流电源柜不用考虑三相平衡问题；2.直流电源柜可以在交流电源正常的情况下给蓄电池组事先充满电，当交流电源停电时，由蓄电池馈电，仍能保证断路器的操作、控制、保护和监控用电。
高压开关柜简介高压开关是指用于电力系统发电、输电、配电、电能转[1][2][3]换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。
高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。
[编辑本段]高压开关柜的组成及元器件开关柜的组成：开关柜应满足GB3906-1991"3-35 kV交流金属封闭开关设备"标准的有关要求，由柜体和断路器二大部分组成，开关柜具有架空进出线、电缆进出线、母线联络等功能。
柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
1.柜体的材料:1)冷扎钢板或角钢(用于焊接柜);2)敷铝锌钢板或镀锌钢板(用于组装柜).3)不锈钢板(不导磁性).4)铝板((不导磁性).2.柜体的功能单元：1)主母线室(一般主母线布置按“品”字形或“1”字形两种结构2)断路器室3)电缆室4)继电器和仪表室5)柜顶小母线室6)二次端子室柜内电器元件：1. 柜内常用一次电器元件(主回路设备)常见的有如下设备：电流互感器简称CT[如：LZZBJ9-10]电压互感器简称PT[如:JDZJ-10]开关柜接地开关[如:JN15-12]避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]隔离开关[如:GN19-12、GN30-12、GN25-12]高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]高压接触器[如：JCZ3-10D/400A型]高压熔断器[如：RN2-12、XRNP-12、RN1-12]变压器[如:SC(L)系列干变、S系列油变]高压带电显示器[GSN-10Q型]绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]主母线和分支母线高压电抗器[如串联型:CKSC和起动电机型:QKSG]负荷开关[如:FN26-12(L)、FN16-12(Z)]高压单相并联电容器[如:BFF12-30-1] 等等2. 柜内常用的主要二次元件(又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，熔断器，空气开关，转换开关，信号灯，电阻，按钮，微机综合保护装置等等。
KYGD型矿用一般型开关柜技术说明1.用途及适用范围：KYGD，1140V（660）矿用一般型开关柜，适用于煤矿井下无斯、煤尘爆炸危险弱所的供电系统中。
作为交流50HZ、电压为1140V、660V、380V井下车场、中央控制室、总进风巷道场所，三相三线供电系统的动力厦127V的照明回路用，本开关柜同样也适用千地面发电厂、变电站和冶金、化工等供电，三相三线制，三湘四线制1140V、660V、380V、127V配电系统中。
本矿用一般型开关柜采用P1R-800KD1-4智能综合保护器，性能可靠，动作准确，具有欠压、短路、断相、漏电闭锁、选择性漏电等保护功能，并可外接远方分励按钮。
还具有故障记忆功能，除可以通过窗口观察计量示屏的各种信息外通过摇控器作也可在现场和不打开柜体仪表门的情况下完成各种保护功能的整定及试验，使之真正实现保护器的智能化。
2.开关柜应在下列条件下可靠工作a海拔高度不超过2000mb周围环境温度不高于+40℃，不低于-5℃；C周围环境相对湿度不大于95％（+25℃时）d无显著摇动及冲击的地方，垂直面的倾斜度不超过5e允许有少量垂直滴水的地方、f在周围介质中无足以损坏金属和绝缘的气体、蒸汽或尘埃的环境中。
3.安装尺寸额定工作电压：1140V、660V、380V、127V额定工作电流：630A额定工作制：长期工作制最大分断能力：1140V、125kA、660V、15kA操作方式：电动台、分闸、手动合、分闸开关柜保护功能的特性参数：欠压保护：整定值为60-85％Ue，动作时间ls可调过载保护：整定值为041e，061e，07le，08le，09le，le，动作时间见短路保护整定值为(6~10)le动作时间：瞬动；漏电闭锁与漏电保护：动作值及动作时间表2开关柜进出线孔王回路进出线密封管ϕ70的2只，二次控制电路或远程控制进出线孔ϕ25的2只4. 结构概述开关柜基本结构为户内封闭式。
外形美观、大方。
