深基坑开挖中的变形监测与分析深基坑开挖是建设过程中常见的一项地下工程，它通常用于建造高层建筑、地下车库和地铁等项目。
开挖深基坑时，土壤和岩石的变形会带来一系列工程问题，因此变形监测与分析成为了工程建设中非常重要的一环。
深基坑开挖过程中的变形主要包括沉降、倾斜和变形等。
这些变形可能会对周围环境和结构造成潜在的威胁，因此及时准确地监测和分析变形现象是确保工程安全的重要措施。
变形监测通常通过传感器获取数据，这些传感器可以安装在基坑周边、变形引起的建筑物或深埋到基坑内部。
传感器可以测量土体和岩石的沉降、倾斜、位移等变形参数。
通过实时监测变形数据，工程人员可以了解基坑开挖对地下环境的影响，并及时采取措施防止可能的事故发生。
变形监测数据的分析需要借助专业的软件和算法，其中最常用的方法是基于数学模型的回归分析。
这种方法可以通过对监测数据进行曲线拟合，预测土体和岩石未来的变形趋势。
另外，还可以采用图像处理技术对变形监测数据进行可视化处理，使得工程人员能够更直观地观察到变形的情况。
变形监测和分析帮助工程师了解基坑开挖过程中的土体和岩石变形规律，为工程安全提供重要参考。
通过监测和分析变形数据，可以及时发现变形异常，并采取措施进行调整或加固。
例如，对于发现的沉降问题，可以通过增加支撑或加固地基的方式进行处理。
对于倾斜问题，可以通过调整开挖速度或采取减震措施来减小倾斜角度。
通过对变形监测和分析的全面理解，可以最大程度地降低工程风险，确保基坑开挖的顺利进行。
除了已经提到的数学模型和图像处理技术外，工程师还可以借助地质雷达、激光扫描等先进技术来监测和分析变形。
这些先进技术可以提供更精确的数据和更立体的变形图像，帮助工程师做出更准确的判断和决策。
在深基坑开挖中，变形监测和分析是确保工程安全的重要环节。
通过及时监测变形数据，了解土体和岩石的变形规律，并通过分析预测未来的变形趋势，工程人员可以有效地掌握基坑开挖过程中的风险，及时采取措施避免事故的发生。

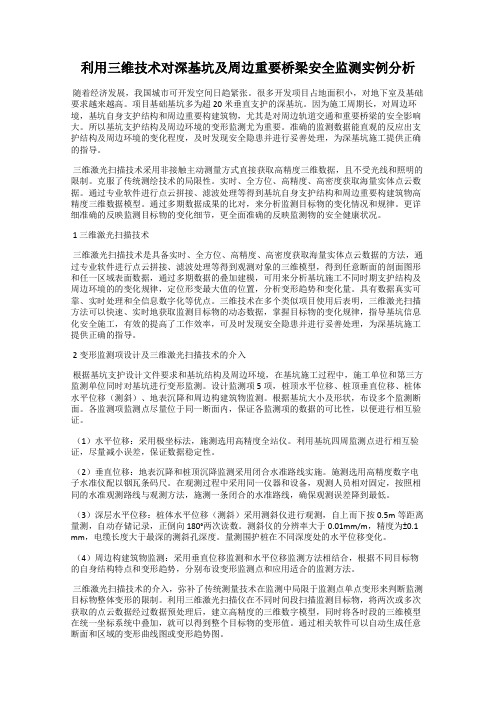

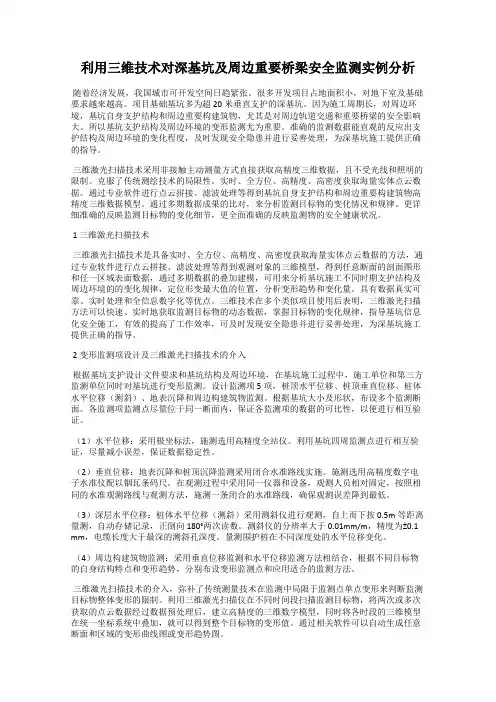

利用三维技术对深基坑及周边重要桥梁安全监测实例分析随着经济发展，我国城市可开发空间日趋紧张。
很多开发项目占地面积小，对地下室及基础要求越来越高。
项目基础基坑多为超20米垂直支护的深基坑。
因为施工周期长，对周边环境，基坑自身支护结构和周边重要构建筑物，尤其是对周边轨道交通和重要桥梁的安全影响大。
所以基坑支护结构及周边环境的变形监测尤为重要。
准确的监测数据能直观的反应出支护结构及周边环境的变化程度，及时发现安全隐患并进行妥善处理，为深基坑施工提供正确的指导。
三维激光扫描技术采用非接触主动测量方式直接获取高精度三维数据，且不受光线和照明的限制。
克服了传统测绘技术的局限性。
实时、全方位、高精度、高密度获取海量实体点云数据。
通过专业软件进行点云拼接、滤波处理等得到基坑自身支护结构和周边重要构建筑物高精度三维数据模型。
通过多期数据成果的比对，来分析监测目标物的变化情况和规律。
更详细准确的反映监测目标物的变化细节，更全面准确的反映监测物的安全健康状况。
1 三维激光扫描技术三维激光扫描技术是具备实时、全方位、高精度、高密度获取海量实体点云数据的方法，通过专业软件进行点云拼接、滤波处理等得到观测对象的三维模型，得到任意断面的剖面图形和任一区域表面数据，通过多期数据的叠加建模，可用来分析基坑施工不同时期支护结构及周边环境的的变化规律，定位形变最大值的位置，分析变形趋势和变化量。
具有数据真实可靠、实时处理和全信息数字化等优点。
三维技术在多个类似项目使用后表明，三维激光扫描方法可以快速、实时地获取监测目标物的动态数据，掌握目标物的变化规律，指导基坑信息化安全施工，有效的提高了工作效率，可及时发现安全隐患并进行妥善处理，为深基坑施工提供正确的指导。
2变形监测项设计及三维激光扫描技术的介入根据基坑支护设计文件要求和基坑结构及周边环境，在基坑施工过程中，施工单位和第三方监测单位同时对基坑进行变形监测。
设计监测项5项，桩顶水平位移、桩顶垂直位移、桩体水平位移（测斜）、地表沉降和周边构建筑物监测。

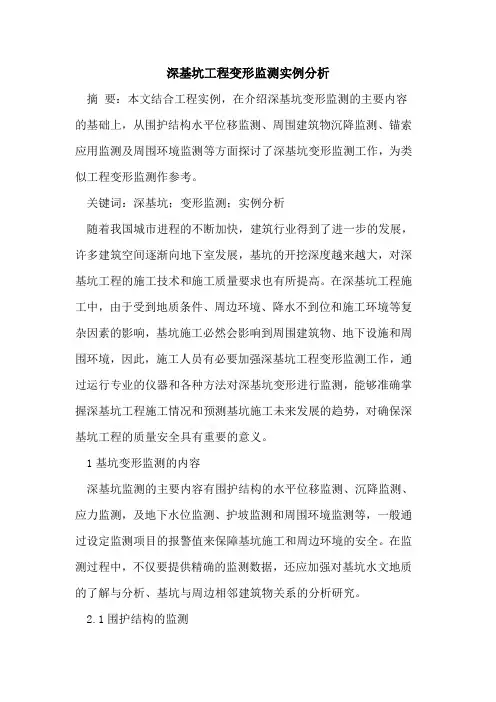

深基坑工程变形监测实例分析摘要：本文结合工程实例，在介绍深基坑变形监测的主要内容的基础上，从围护结构水平位移监测、周围建筑物沉降监测、锚索应用监测及周围环境监测等方面探讨了深基坑变形监测工作，为类似工程变形监测作参考。
关键词：深基坑；变形监测；实例分析随着我国城市进程的不断加快，建筑行业得到了进一步的发展，许多建筑空间逐渐向地下室发展，基坑的开挖深度越来越大，对深基坑工程的施工技术和施工质量要求也有所提高。
在深基坑工程施工中，由于受到地质条件、周边环境、降水不到位和施工环境等复杂因素的影响，基坑施工必然会影响到周围建筑物、地下设施和周围环境，因此，施工人员有必要加强深基坑工程变形监测工作，通过运行专业的仪器和各种方法对深基坑变形进行监测，能够准确掌握深基坑工程施工情况和预测基坑施工未来发展的趋势，对确保深基坑工程的质量安全具有重要的意义。
1基坑变形监测的内容深基坑监测的主要内容有围护结构的水平位移监测、沉降监测、应力监测，及地下水位监测、护坡监测和周围环境监测等，一般通过设定监测项目的报警值来保障基坑施工和周边环境的安全。
在监测过程中，不仅要提供精确的监测数据，还应加强对基坑水文地质的了解与分析、基坑与周边相邻建筑物关系的分析研究。
2.1围护结构的监测（1）水平位移监测围护结构顶部水平位移是围护结构变形最直观的体现，是整个监测过程的重点。
围护结构变形是由于水平方向上基坑内外土体的原始应力状态改变而引起的地层移动。
（2）沉降监测基坑围护结构的沉降多与地下水活动有关。
地下水位的升降使基底压力产生不同的变化，造成基底的突涌或下陷。
通常使用精密电子水准仪按水准测量方法对围护结构的关键部位进行沉降监测。
（3）应力监测基坑稳定状态下，侧壁受主动土压力，围护结构受被动土压力，主动土压力与被动土压力之间成动态平衡。
随着基坑的开挖，平衡被破坏，基坑将发生变形。
2.2周围环境监测（1）邻近建筑物沉降监测当软土地区开挖深基坑时，基坑周围土体塑性区比较大，土的塑性流动也比较大，土体从围护结构外侧向坑内和基底流动，因此地表产生沉降，这是沉降产生的主要原因。

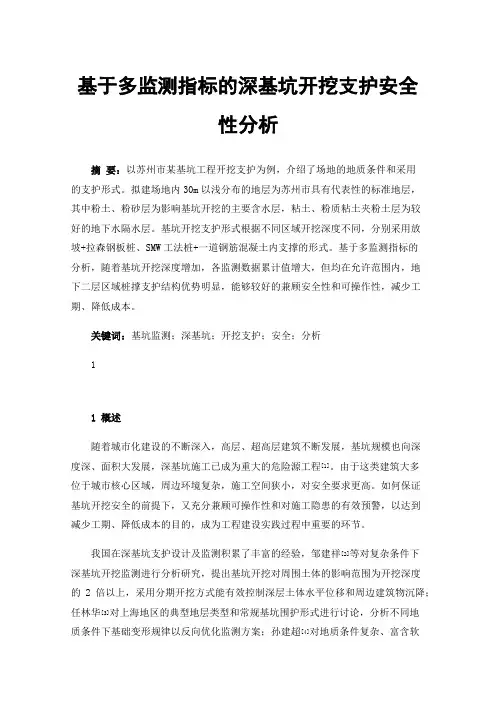

基于多监测指标的深基坑开挖支护安全性分析摘要：以苏州市某基坑工程开挖支护为例，介绍了场地的地质条件和采用的支护形式。
拟建场地内30m以浅分布的地层为苏州市具有代表性的标准地层，其中粉土、粉砂层为影响基坑开挖的主要含水层，粘土、粉质粘土夹粉土层为较好的地下水隔水层。
基坑开挖支护形式根据不同区域开挖深度不同，分别采用放坡+拉森钢板桩、SMW工法桩+一道钢筋混凝土内支撑的形式。
基于多监测指标的分析，随着基坑开挖深度增加，各监测数据累计值增大，但均在允许范围内，地下二层区域桩撑支护结构优势明显，能够较好的兼顾安全性和可操作性，减少工期、降低成本。
关键词：基坑监测；深基坑；开挖支护；安全；分析11概述随着城市化建设的不断深入，高层、超高层建筑不断发展，基坑规模也向深度深、面积大发展，深基坑施工已成为重大的危险源工程[1]。
由于这类建筑大多位于城市核心区域，周边环境复杂，施工空间狭小，对安全要求更高。
如何保证基坑开挖安全的前提下，又充分兼顾可操作性和对施工隐患的有效预警，以达到减少工期、降低成本的目的，成为工程建设实践过程中重要的环节。
我国在深基坑支护设计及监测积累了丰富的经验，邹建祥[2]等对复杂条件下深基坑开挖监测进行分析研究，提出基坑开挖对周围土体的影响范围为开挖深度的2倍以上，采用分期开挖方式能有效控制深层土体水平位移和周边建筑物沉降；任林华[3]对上海地区的典型地层类型和常规基坑围护形式进行讨论，分析不同地质条件下基础变形规律以反向优化监测方案；孙建超[4]对地质条件复杂、富含软弱土层、地下水位不稳定等复杂地质条件下，地铁车站深大基坑施工监测的数据分析方法、数据突变的处理方法和保障措施进行了深入研究，为解决上述问题提供了思路。
本文以苏州市某基坑工程开挖支护为例，介绍了场地的地质条件和采用的支护形式。
通过对多监测指标进行分析，随着基坑开挖深度增加，各监测数据累计值增大，但均在允许范围内，地下二层区域桩撑支护结构优势明显，能够较好的兼顾安全性和可操作性，减少工期、降低成本，为类似项目提供参考。
深基坑变形监测设计与监测数据分析摘要：本文结合工程实例，重点介绍了深基坑工程施工中变形监测设计的主要内容及方法，并针对监测数据进行分析，从而及时反映出深基坑支护结构的变形情况，确保施工的安全进行，以期能为有关方面的需要提供参考借鉴。
关键词：深基坑工程；监测设计；数据分析在进行深基坑工程施工过程中，做好施工结构内部变形状况的监测工作，对于保障整个施工项目的质量安全具有极大的作用。
因为在实际的施工操作过程中，存在着一定的施工不确定因素，影响着深基坑支护结构的质量，为此，通过对基坑支护的监测，及时向施工、设计、监理等反馈监测信息，采取有效措施最大限度地减少不利因素影响，以保证工程质量，促进工程项目能够安全顺利地实施。
1 基坑工程概况某深基坑工程下设一层地下室，基础采用冲（钻）孔灌注桩基础，基坑地下室宽50.7m，长度57.3m，周长约200.7m，基坑开挖深度为7.60m，属于一级基坑。
根据勘察单位提供的勘察报告，场地中上部土层自上而下依次为:1）杂填2）淤泥3）粘土4）卵石。
本场地对开挖有影响的地下水为赋存于杂填土中的上层滞水，水量较小，其稳定水位埋深为3.50～3.80m，水位标高在罗零4.99～5.53m。
该基坑采用明挖方法施工，深基坑开挖施工期为2015年05月至2015年09月。
2 变形监测设计2.1 基准点布设基准点分为平面基准点和高程基准点。
（1）平面基准点选定4点，在四座远离基坑的大楼楼顶各选1点，主要作为基坑水平位移观测的基准点。
标形采用强制对中混凝土墩。
（2）高程基准点选定3点，在远离基坑的永久性高层建筑墙角埋设高程基准点。
2.2 变形监测点布设基坑及其邻近建筑物变形监测布设示意图见图1。
（1）基坑顶部位移、沉降测点。
基坑顶部布设位移、沉降观测点14点。
（2）地下水位采用钻探设备配合埋设水位管，水位管内管为Φ50PVC管按Φ5@100×100开孔，呈梅花形布置，外包一层20目尼龙网，再用铁丝绑扎，最后用2～5mm中粗砂填实。
