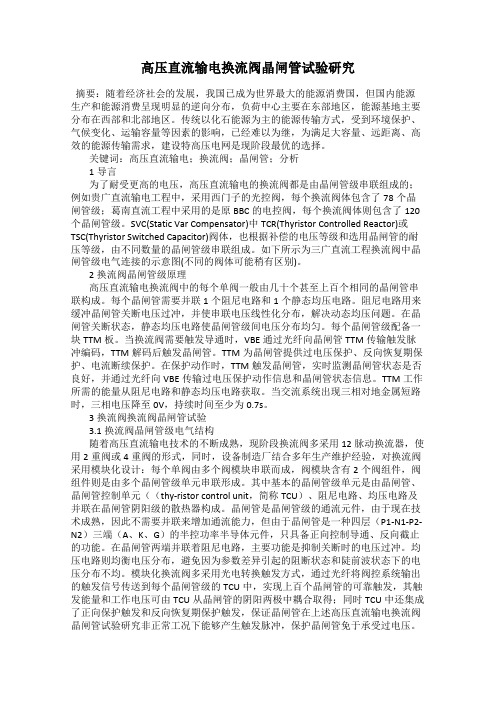

高压直流输电换流阀晶闸管试验研究

高压直流输电换流阀晶闸管试验研究

高压直流输电换流阀晶闸管试验研究摘要：随着经济社会的发展，我国已成为世界最大的能源消费国，但国内能源生产和能源消费呈现明显的逆向分布，负荷中心主要在东部地区，能源基地主要分布在西部和北部地区。

传统以化石能源为主的能源传输方式，受到环境保护、气候变化、运输容量等因素的影响，已经难以为继，为满足大容量、远距离、高效的能源传输需求，建设特高压电网是现阶段最优的选择。

关键词：高压直流输电；换流阀；晶闸管；分析1导言为了耐受更高的电压，高压直流输电的换流阀都是由晶闸管级串联组成的；例如贵广直流输电工程中，采用西门子的光控阀，每个换流阀体包含了78个晶闸管级；葛南直流工程中采用的是原BBC的电控阀，每个换流阀体则包含了120个晶闸管级。

SVC(Static Var Compensator)中TCR(Thyristor Controlled Reactor)或TSC(Thyristor Switched Capacitor)阀体，也根据补偿的电压等级和选用晶闸管的耐压等级，由不同数量的晶闸管级串联组成。

如下所示为三广直流工程换流阀中晶闸管级电气连接的示意图(不同的阀体可能稍有区别)。

2换流阀晶闸管级原理高压直流输电换流阀中的每个单阀一般由几十个甚至上百个相同的晶闸管串联构成。

每个晶闸管需要并联1个阻尼电路和1个静态均压电路。

阻尼电路用来缓冲晶闸管关断电压过冲，并使串联电压线性化分布，解决动态均压问题。

在晶闸管关断状态，静态均压电路使晶闸管级间电压分布均匀。

每个晶闸管级配备一块TTM板。

当换流阀需要触发导通时，VBE通过光纤向晶闸管TTM传输触发脉冲编码，TTM解码后触发晶闸管。

TTM为晶闸管提供过电压保护、反向恢复期保护、电流断续保护。

在保护动作时，TTM触发晶闸管，实时监测晶闸管状态是否良好，并通过光纤向VBE传输过电压保护动作信息和晶闸管状态信息。

TTM工作所需的能量从阻尼电路和静态均压电路获取。

当交流系统出现三相对地金属短路时，三相电压降至0V，持续时间至少为0.7s。

直流输电工程晶闸管换流阀

直流输电工程晶闸管换流阀

二重阀接线示意图
四重阀接线示意图
贵州－－广东二回直流输电工程换流 阀外形图
四、换流阀的电气特点
换流阀最主要的特性是仅能在一个方向导通电流，这个方向定 为正向。电流仅在周期的1/3 期间内流过一个换流阀。
不导通的换流阀应能耐受正向及反向阻断电压，换流阀电压最 大值由避雷器保护水平确定。
其中连续过负荷、短时过负荷等稳态工况下晶闸管换 流阀的通流能力要求决定了冷却系统容量选择。而， 各种暂态故障电流将决定晶闸管元件的最高允许结温
目前国际上的制造水平是:导致永久性损坏的极限结 温为300 - 400℃ ，承受最严重故障电流后的最高结 温为190 -250℃ 。
换流阀的通流能力就是上述三个因素综合作用的结果
晶闸管通常与控制、辅助设备及阳极电抗器(又称 di/dt 电抗器，为饱和电抗器)及阻尼回路元件等组装 在一起，如下图所示：
在施加触发信号晶闸管开始导通的初期，只在硅片 上靠近控制极的很小区域里导通，然后才扩展到整 个硅片导通。所以，如果在晶闸管开始导通是就通 过很大电流，这个电流将集中在控制极附近很小的 区域中，很容易引起局部过热，损坏晶闸管元件。 阳极电抗器能有效限制晶闸管开通初期电流的上升 速度，避免晶闸管局部过热造成的损坏。
晶闸管正向能够通过多大电流，归根结蒂由管芯的 允许温度(环温加上P结温)决定的。导致管芯温度升 高的因素有环境温度、元件的各种损耗，以及冷却 系统能力。
元件的损耗包括：正向导通损耗、泄漏损耗、开关 损耗等。
环境温度一般情况下比设备温度底，有利于散热。 冷却系统可以带走损耗产生的热量，降低元件温度
光触发工作原理是在晶闸管元件门极区周围有一个小光敏感区当一定波长的光被光敏感区吸收后在硅片的耗尽层内吸收光能而产生电子一空穴对形成注入电流使晶闸管元件触发换流阀运行还需要相关的外围设备触发与在线监控装置整个系统包括阀基电子设备vbe晶闸管电子设备te板阀控vc备以及一些连接光缆六换流阀的冷却系统冷却水系统是晶闸管换流阀的一个重要组成部分要确保在运行中带走换流阀产生的热量使晶闸管的结温以及电抗器电阻等元件的温度在允许范围以内特高压直流换流阀通常采用空气绝缘水冷却方式
