2017网络教育电力电子变流技术模拟题

电力电子技术考试模拟题（附答案）一、判断题（共100题，每题1分，共100分）1.两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。

（）A、正确B、错误正确答案：A2.三相桥式全控整流电路，要使电路工作正常，必须任何时刻要有2只晶闸管同时导通，一个是共阳极的，另一个是共阴极的元件，且要求不是同一桥臂上的两个元件。

（）A、正确B、错误正确答案：A3.斩波电路中斩波开关不能用晶闸管来实现。

（×）A、正确B、错误正确答案：B4.晶闸管的额定电流一般比实际工作电流的最大值大 1.5～2倍。

（）A、正确B、错误正确答案：A5.电力电子技术就是使用电力电子器件对电能进行变换和控制的技术。

（）A、正确B、错误正确答案：A6.单相半波可控整流电路带电阻负载时输出电压平均值的最大值为U2。

（）A、正确B、错误正确答案：B7.无源逆变指的是把直流电能转变成交流电能回送给电网。

（）A、正确B、错误正确答案：B8.给晶闸管加上正向阳极电压它就会导通。

A、正确B、错误正确答案：B9.有源逆变器是将直流电能转换为交流电能馈送回电网的逆变电路。

（）A、正确B、错误正确答案：A10.单结晶体管触发电路结构简单、抗干扰能力强和运行可靠。

（）A、正确B、错误正确答案：A11.为防止过电流，只须在晶闸管电路中接入快速熔断器即可。

（）A、正确B、错误正确答案：B12.三相桥式半控整流电路，带大电感性负载，有续流二极管时，当电路出故障时会发生失控现象。

（）A、正确B、错误正确答案：B13.单相半波可控整流电路的优点是线路简单、设备投资少及调试方便。

（）A、正确B、错误正确答案：A14.双向晶闸管额定电流的定义，与普通晶闸管的定义相同。

（）A、正确B、错误正确答案：B15.晶闸管的门极电流既能控制其导通，也能控制其关断。

（）A、正确B、错误正确答案：B16.β反映基极电流对集电极电流的控制力。

电力电子技术模拟试题（附答案）一、判断题（共100题，每题1分，共100分）1.无源逆变指的是把直流电能转换成交流电能送给交流电网。

（）A、正确B、错误正确答案：B2.平板式晶闸管的缺点是安装不方便。

（）A、正确B、错误正确答案：A3.有源逆变电路是把直流电能变换成50Hz交流电能送回交流电网。

（）A、正确B、错误正确答案：A4.为防止过电流，只须在晶闸管电路中接入快速熔断器即可。

（）A、正确B、错误正确答案：B5.GTO开通时间是指延迟时间和上升时间之和。

（）A、正确B、错误正确答案：A6.给晶闸管加上正向阳极电压它就会导通。

A、正确B、错误正确答案：B7.降压斩波电路运行情况只有一种：电感电流连续模式。

（）A、正确B、错误正确答案：B8.晶闸管的额定电流一般比实际工作电流的最大值大 1.5～2倍。

（）A、正确B、错误正确答案：A9.无源逆变指的是不需要逆变电源的逆变电路。

（）A、正确B、错误正确答案：B10.GTO制成逆导型，能够承受反向电压。

（）A、正确B、错误正确答案：B11.降压斩波电路斩波开关关断时，电感充电。

（）A、正确B、错误正确答案：B12.三相全控桥整流电路中，输出电压的脉动频率为150Hz。

（）A、正确B、错误正确答案：B13.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。

（）A、正确正确答案：B14.斩波电路具有效率高、体积小、重量轻、成本低等优点。

（）A、正确B、错误正确答案：A15.电压型逆变器其中间直流环节以电容贮能。

（）A、正确B、错误正确答案：A16.整流电路按电路结构不同分为零式电路和桥式电路。

（）A、正确B、错误正确答案：A17.降压斩波电路中二极管作用是续流。

（）A、正确B、错误正确答案：A18.直流变换电路输出的电压都小于输入电压。

（）A、正确B、错误正确答案：B19.直流变换电路多用于牵引调速。

（）A、正确B、错误正确答案：A20.无源逆变电路是把直流电能逆变成交流电能送给交流电网。

电⼒电⼦变流技术试题电⼒电⼦变流技术试题1⼀、单项选择题1．下⾯给出的四个电⼒半导体器件中，哪个是全控型电⼒半导体器件（ C ）A．⼆极管B．晶闸管C．功率晶体管D．逆导晶闸管2．逆变电路的功能是将直流电能转换为（B ）A．直流电能B．交流电能C．磁场能D．化学能3．在规定的条件下，额定电流为1000A的晶闸管，所允许连续通过的正弦半波电流的最⼤平均值为（ B ）AB．1000AC．1000D．10002π4．在SPWM逆变器中，假设正弦调制波频率为50Hz，三⾓载波频率为5000Hz，则载波⽐为（ B ）A．50 B．100C．200 D．5000解析：P108 K=fc/fr5．升压直流斩波电路中，已知输⼊直流电源电压U d=24V，负载平均电压U o=36V，则电路导通⽐Kt=（ B ）A．14B．13C．12D．23解答：P119 U O=Ud/(1-Kt)6．在⼤电感负载单相全控桥式整流电路中，当α=0°时，整流输出电压平均值为(设整流输⼊电压有效值为U2)（ C ）A．0 B．2Uπ12C．2U π D．2U π7．在三相桥式不控⼤电感负载整流电路中，整流输⼊电流是正、负半波对称脉宽为______的矩形交变电流（ C ）A ．60°B ．90°C ．120°D ．180°8．单相半波可控整流电阻性负载电路中，控制⾓α的最⼤移相范围是（ D ）A ．90°B ．120°C ．150°D ．180°9．单相半波可控整流电路中，晶闸管可能承受的正向峰值电压为（ B ）A ．2UB2 C2 D．210．三相全控桥式整流电路中，共阴极组的三个晶闸管的触发脉冲相位互差（ C ）A ．60°B ．90°C ．120°D ．150°11、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差 ( A )度。

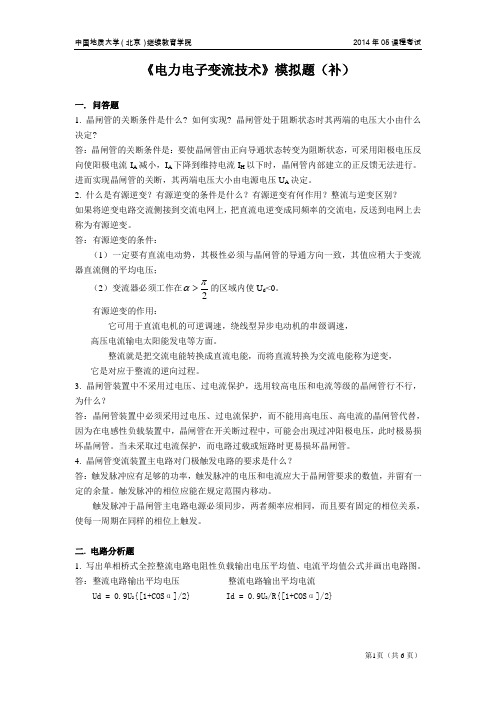

《电力电子变流技术》模拟题（补）一. 问答题1. 晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。

2. 什么是有源逆变？有源逆变的条件是什么？有源逆变有何作用？整流与逆变区别？如果将逆变电路交流侧接到交流电网上，把直流电逆变成同频率的交流电，反送到电网上去称为有源逆变。

答：有源逆变的条件：（1） 一定要有直流电动势，其极性必须与晶闸管的导通方向一致，其值应稍大于变流器直流侧的平均电压；（2） 变流器必须工作在2πα>的区域内使U d <0。

有源逆变的作用：它可用于直流电机的可逆调速，绕线型异步电动机的串级调速，高压电流输电太阳能发电等方面。

整流就是把交流电能转换成直流电能，而将直流转换为交流电能称为逆变，它是对应于整流的逆向过程。

3. 晶闸管装置中不采用过电压、过电流保护，选用较高电压和电流等级的晶闸管行不行，为什么？答：晶闸管装置中必须采用过电压、过电流保护，而不能用高电压、高电流的晶闸管代替，因为在电感性负载装置中，晶闸管在开关断过程中，可能会出现过冲阳极电压，此时极易损坏晶闸管。

当未采取过电流保护，而电路过载或短路时更易损坏晶闸管。

4. 晶闸管变流装置主电路对门极触发电路的要求是什么？答：触发脉冲应有足够的功率，触发脉冲的电压和电流应大于晶闸管要求的数值，并留有一定的余量。

触发脉冲的相位应能在规定范围内移动。

触发脉冲于晶闸管主电路电源必须同步，两者频率应相同，而且要有固定的相位关系，使每一周期在同样的相位上触发。

二. 电路分析题1. 写出单相桥式全控整流电路电阻性负载输出电压平均值、电流平均值公式并画出电路图。

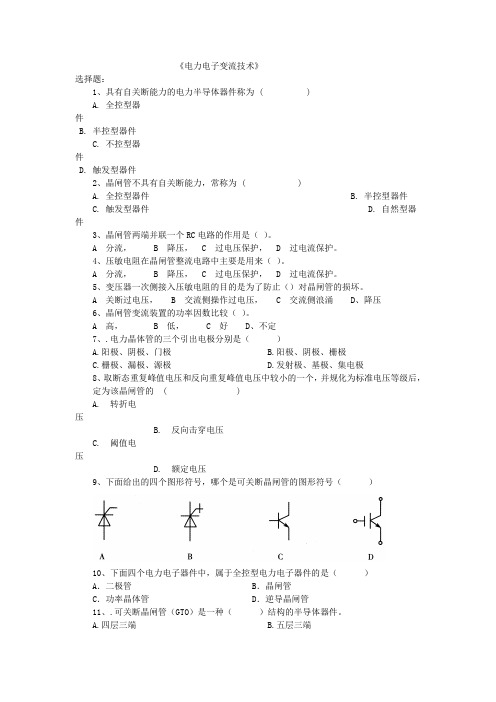

《电力电子变流技术》选择题：1、具有自关断能力的电力半导体器件称为 ( )A. 全控型器件B. 半控型器件C. 不控型器件D. 触发型器件2、晶闸管不具有自关断能力，常称为 ( )A. 全控型器件B. 半控型器件C. 触发型器件D. 自然型器件3、晶闸管两端并联一个RC电路的作用是（）。

A 分流，B 降压，C 过电压保护，D 过电流保护。

4、压敏电阻在晶闸管整流电路中主要是用来（）。

A 分流，B 降压，C 过电压保护，D 过电流保护。

5、变压器一次侧接入压敏电阻的目的是为了防止（）对晶闸管的损坏。

A 关断过电压，B 交流侧操作过电压，C 交流侧浪涌 D、降压6、晶闸管变流装置的功率因数比较（）。

A 高，B 低，C 好 D、不定7、.电力晶体管的三个引出电极分别是（）A.阳极、阴极、门极B.阳极、阴极、栅极C.栅极、漏极、源极D.发射极、基极、集电极8、取断态重复峰值电压和反向重复峰值电压中较小的一个，并规化为标准电压等级后，定为该晶闸管的( )A. 转折电压B. 反向击穿电压C. 阈值电压D. 额定电压9、下面给出的四个图形符号，哪个是可关断晶闸管的图形符号（）10、下面四个电力电子器件中，属于全控型电力电子器件的是（）A．二极管B．晶闸管C．功率晶体管D．逆导晶闸管11、.可关断晶闸管（GTO）是一种（）结构的半导体器件。

A.四层三端B.五层三端C.三层二端D.三层三端12、电力晶体管（GTR）是一种__________结构的半导体器件。

( )A.四层三端B.五层三端C.三层二端D.三层三端13、四种电力半导体器件的电路符号如图所示，表示IGBT器件的电路符号是( )。

14、逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成()A. 大功率三极管 B. 逆阻型晶闸管C. 双向晶闸管 D. 可关断晶闸管15、在下列器件中，不存在二次击穿现象的功率半导体器件是( )。

A. SCRB. MOSFETC. GTRD. IGBT16、串联谐振式逆变器属于（）逆变器。

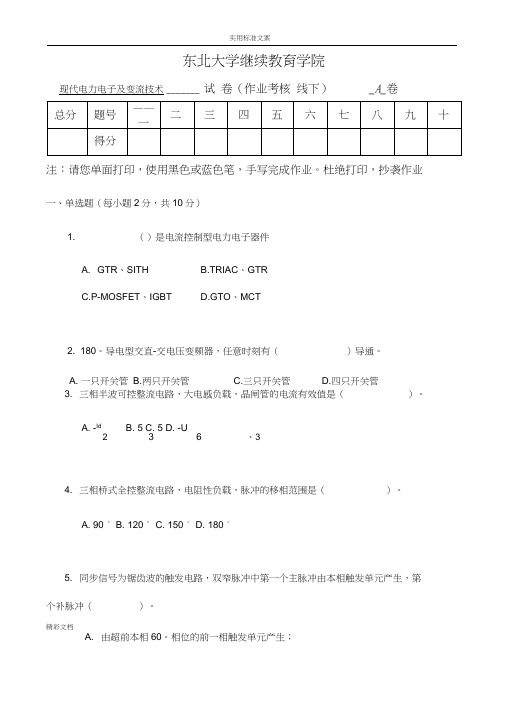

实用标准文案东北大学继续教育学院现代电力电子及变流技术 _______ 试 卷（作业考核 线下）_A_卷注：请您单面打印，使用黑色或蓝色笔，手写完成作业。

杜绝打印，抄袭作业一、单选题（每小题2分，共10分）1. （ ）是电流控制型电力电子器件A. GTR 、SITH C.P-MOSFET 、IGBT2. 180。

导电型交直-交电压变频器，任意时刻有（ ）导通。

3. 三相半波可控整流电路，大电感负载，晶闸管的电流有效值是（）。

A. -IdB. 5C. 5D. -U23 6、34. 三相桥式全控整流电路，电阻性负载，脉冲的移相范围是（ ）。

A. 90 °B. 120 °C. 150 °D. 180 °5. 同步信号为锯齿波的触发电路，双窄脉冲中第一个主脉冲由本相触发单元产生，第 个补脉冲（）。

精彩文档A. 由超前本相60。

相位的前一相触发单元产生；B.TRIAC 、GTR D.GTO 、MCTA. 一只开关管B.两只开关管C.三只开关管D.四只开关管B. 由滞后本相60。

相位的后一相触发单元产生；C. 由超前本相120。

相位的前一相触发单元产生;D. 由滞后本相120。

相位的后一相触发单元产生。

、问答题（每小题5分，共35分）1. 列举出至少三种晶闸管变流装置的过电流保护方法。

2•触发电路中设置控制电压U ct和偏移电压U b各起什么作用？如何调整?3.生成SPWM波形有几种软件采样方法？各有什么优缺点?4.试说明异步调制有何优缺点5•试说明降压斩波器的特点6•什么是SPWM波形的自然采样法?7.为什么要对电力电子主电路和控制电路进行隔离？其基本方法有哪些?、（共20 分）三相桥式全控整流电路，阻感负载。

R=4 Q, L-x，当a=0。

时，U d=220V1、计算U2、I d值；2、按2倍安全裕量确定晶闸管定额；3、计算变压器容量和负载的功率因数。

四、（共10分）三相半波共阴极组可控整流电路，如果a相晶闸管的触发脉冲丢失，试画出电感性负载下整流电压U d的波形。

一、单选题（每题4分，共25道小题，总分值100分）1.单相桥式可控整流电路，电阻—电感性负载时，加大负载电阻时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案D2.单相桥式可控整流电路，电阻—电感性负载时，晶闸管承受的最大正向电压为（）（4分）ABCD正确答案C3.单相半波可控整流电路，电阻性负载时，当触发角增大时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案B4.三相桥式可控整流电路，电阻性负载时，当负载电阻减小时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案C5.单相桥式可控整流电路，电阻—电感性负载时，当负载电阻减小时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案C6.能够对晶闸管进行过电流保护的措施是：（）（4分）A快速熔断器B压敏电阻C宽脉冲触发D双脉冲触发正确答案A7.逆变失败的根本原因是（）（4分）A触发角过小B晶闸管发热C换相不成功D换相重叠角正确答案C8.三相桥式可控整流电路，电阻性负载时，加大负载电阻时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案D9.单相桥式可控整流电路，电阻性负载时，输出电压与触发角的计算公式为：（）（4分）ABCD正确答案C10.可控整流电路的触发电路中，移相环节的主要作用是（）（4分）A确定触发角B确定脉冲数C确定自然换相点D确定能触发的晶闸管数量正确答案A11.降压型直流斩波电路中，已知直流电源电压Us=48V，占空比A. = 0.6，则斩波电路的直流电压为（）（4分）A48VB28.8VC24VD80V正确答案B12.以下关于变频的说法，正确的是：（）（4分）A将交流电就成直流电B将直流电变成交流电C将直流电变成直流电D将交流电变成交流电正确答案D13.以下电路中，属于单相半波可控整流电路，电阻性负载的是（）（4分）ABCD正确答案A14.在单相交流调压电路中，当连接电感性负载时，选用的普通晶闸管的连接方式是（）（4分）A同向串联B同向并联C反向串联D反向并联正确答案D15.电压调整率是指（）（4分）A电路输出的直流电压最大值与最小值之差B电路输出的直流电压最大值与最小值之比C额定电流下，电压降与理想空载电压之差D额定电流下，电压降与理想空载电压之比正确答案D16.晶闸管串联使用的主要目的是（）（4分）A提高电路的工作电压B提高电路的工作电流C提高晶闸管的开通速度，缩短开通时间D提高晶闸管的关断速度，缩短关断时间正确答案A17.以下电路中，属于单相半波可控整流电路，有续流二极管、电感性负载的是（）（4分）ABCD正确答案D18.三相半波可控整流电路，电阻性负载时，当触发角减小时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案A19.以下电路中，属于电阻—电感性负载的单相桥式可控整流电路的是（）（4分）ABCD正确答案C20.三相桥式PWM逆变电路中，需要的全控型器件的数量是：（）（4分）A1个B2个C4个D6个正确答案D21.以下电路中，属于单相交流调压电路的是（）（4分）ABCD正确答案D22.三相桥式可控整流电路，电阻性负载时，当触发角增大时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案B23.在三相交流调压电路中，负载按Y—N型连接，选用的普通晶闸管的数量是（）（4分）A3个B6个C7个D8个正确答案B24.单相桥式可控整流电路，电阻性负载时，当触发角增大时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案B25.在单相交流调压电路中，当连接电阻性负载时，选用的普通晶闸管的连接方式是（）（4分）A同向串联B同向并联C反向串联D反向并联纠错正确答案D一、单选题（每题4分，共25道小题，总分值100分）1.单相桥式可控整流电路，电阻—电感性负载时，当负载电阻减小时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案C2.单相桥式可控整流电路，电阻性负载，当触发角等0度时，电压波形正确的是（）（4分）ABCD正确答案A3.VVVF型逆变电路是指（）（4分）A输出电压不变，输出频率不变B输出电压可变，输出频率不变C输出电压可变，输出频率可变D输出电压不变，输出频率可变正确答案C4.三相半波可控整流电路，电阻—电感性负载时，触发角的移相范围是多少度（）（4分）A90B120C150D180正确答案A5.单相桥式可控整流电路，电阻性负载，当触发角等30度时，电压波形正确的是（）（4分）ABCD正确答案A6.以下电路，能实现有源逆变的是（）（4分）ABCD正确答案D7.在三相交流调压电路中，负载按Y型连接，选用的普通晶闸管的数量是（）（4分）A3个B6个C7个D8个正确答案B8.CVVF型逆变电路是指（）（4分）A输出电压不变，输出频率不变B输出电压可变，输出频率不变C输出电压可变，输出频率可变D输出电压不变，输出频率可变正确答案D9.三相半波可控整流电路，电阻性负载时，加大负载电阻时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案D10.单相桥式可控整流电路，电阻—电感性负载时，晶闸管承受的最大正向电压为（）（4分）ABCD正确答案C11.三相半波可控整流电路，电阻性负载，当触发角等120度时，电压波形正确的是（）（4分）ABCD正确答案D12.三相半波可控整流电路，电阻—电感性负载时，输出电压与触发角的计算公式为：（）（4分）ABCD正确答案B13.换相重叠角对可控整流电路的影响主要表现在：（）（4分）A使输出电压增高B使输出电压降低C使晶闸管损坏D使变压器损坏正确答案B14.变压器漏电抗越大，则换相重叠角（）（4分）A越大B越小C无关D不一定正确答案A15.三相半波可控整流电路，电阻—电感性负载，当触发角等60度时，电压波形正确的是（）（4分）ABCD正确答案C16.三相桥式可控整流电路，电阻性负载时，输出电压与触发角的计算公式为：（）（4分）ABCD正确答案C17.有源逆变的实现条件是（）（4分）A触发角大于90度、有直流电动势源且方向与电流方向一至、有一定电感B触发角小于90度、有直流电动势源且方向与电流方向一至、有一定电感C触发角大于90度、有直流电动势源且方向与电流方向相反、有一定电感D触发角小于90度、有直流电动势源且方向与电流方向相反、有一定电感正确答案A18.三相半波可控整流电路，电阻—电感性负载，当触发角等30度时，电压波形正确的是（）（4分）ABCD正确答案B19.三相桥式可控整流电路，电阻性负载时，当触发角减小时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案A20.三相桥式PWM逆变电路中，需要的全控型器件的数量是：（）（4分）A1个B2个C4个D6个正确答案D21.以下电路中，属于单相交流调压电路的是（）（4分）ABCD正确答案D22.在三相交流调压电路中，负载按角型连接，选用的普通晶闸管的数量是（）（4分）A3个B6个C7个D8个正确答案B23.SPWM逆变电路中，已知直流电源电压Us=48V，载波比为N = 9，调制度为A. = 0.6，信号波频率f = 40HZ，开关管的通断频率是多少（）（4分）A80B160C320D360正确答案D24.单相桥式可控整流电路，电阻—电感性负载时，加大负载电阻时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案D25.降压型直流斩波电路中，已知直流电源电压Us=48V，占空比A. = 0.6，则斩波电路的直流电压为（）（4分）A48VB28.8VC24VD80V纠错正确答案B一、单选题（每题4分，共25道小题，总分值100分）1.三相半波可控整流电路，电阻—电感性负载，当触发角等60度时，电压波形正确的是（）（4分）ABCD正确答案C2.关于SPWM的基本原理，以下描述正确的是（）（4分）A形状相同，面积不同的脉冲，作用的惯性环节上，效果相同B形状不同，面积相等的脉冲，作用的惯性环节上，效果相同C形状不同，面积相等的脉冲，作用的惯性环节上，输出频率不同D以上说法均不正确正确答案A3.在三相交流调压电路中，负载按角型连接，选用的普通晶闸管的数量是（）（4分）A3个B6个C7个D8个正确答案B4.三相桥式PWM逆变电路中，需要的全控型器件的数量是：（）（4分）A1个B2个C4个D6个正确答案D5.单相桥式可控整流、逆变电路，当逆变角等30度时，电压波形正确的是（）（4分）ABCD正确答案D6.换相重叠角对可控整流电路的影响主要表现在：（）（4分）A使输出电压增高B使输出电压降低C使晶闸管损坏D使变压器损坏正确答案B7.变压器漏电抗越大，则换相重叠角（）（4分）A越大B越小C无关D不一定正确答案A8.单相半波可控整流电路，电阻—电感性负载时，晶闸管承受的最大反向电压为（）（4分）ABCD正确答案A9.单相桥式可控整流电路，电阻性负载，当触发角等0度时，电压波形正确的是（）（4分）ABCD正确答案A10.以下电路中，属于带有电阻负载的单相桥式可控整流电路的是（）（4分）ABCD正确答案B11.SPWM逆变电路中，关于载波比的说法正确的是（）（4分）A载波比是载波（三角波）与调制波（正弦信号）频率之比B载波比是载波（三角波）与调制波（正弦信号）幅值之比C输入电压与输出电压之比D输入电流与输出电流之比正确答案A12.单相桥式可控整流电路，电阻性负载时，当负载电阻减小时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案C13.以下电路中，属于电阻—电感性负载的单相桥式可控整流电路的是（）（4分）ABCD正确答案C14.以下电路中，属于单相半波可控整流电路，有续流二极管、电感性负载的是（）（4分）ABCD正确答案D15.单相桥式可控整流电路，电阻—电感性负载，当触发角等30度时，电压波形正确的是（）（4分）ABCD正确答案A16.正常的三相交流电，相邻两相的相位角相差多少度（）（4分）A90B120C180D240正确答案B17.SPWM逆变电路中，关于调制度的说法正确的是（）（4分）A载波比是载波（三角波）与调制波（正弦信号）频率之比B载波比是载波（三角波）与调制波（正弦信号）幅值之比C输入电压与输出电压之比D输入电流与输出电流之比正确答案B18.降压型直流斩波电路中，已知直流电源电压Us=48V，占空比A. = 0.6，则斩波电路的直流电压为（）（4分）A48VB28.8VC24VD80V正确答案B19.三相桥式可控整流电路，电阻—电感性负载时，当触发角增大时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案A20.双反星型可控整电路需要晶闸管的数量为：（）（4分）A1个B3个C4个D6个正确答案D21.以下关于整流的说法，正确的是：（）（4分）A将交流电就成直流电B将直流电变成交流电C将直流电变成直流电D将交流电变成交流电正确答案A22.以下电路中，属于带有电阻—电感性负载的单相桥式可控整流电路的是（）（4分）ABCD正确答案C23.可控整流电路的触发电路，主要由哪些环节构成（）（4分）A晶闸管、变压器、续流二极管、熔断器等B同步、移相、脉冲生成、隔离及驱动等C斩波、逆变、调制、保护等D串联、并联、驱动、保护等正确答案B24.SPWM逆变电路中，已知直流电源电压Us=48V，载波比为N = 9，调制度为A. = 0.6，信号波频率f = 40HZ，逆变出的交流电压有效值是多少（）（4分）A28.8B20.4C5.3D7.5正确答案B25.三相桥式可控整流电路，电阻性负载时，当负载电阻减小时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案C一、单选题（每题4分，共25道小题，总分值100分）1.单相半波可控整流电路，电阻—电感性负载时，加大负载电阻时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案D2.单相半波可控整流电路，电阻—电感性负载时，输出电压与触发角的计算公式为：（）（4分）ABCD正确答案B3.三相半波可控整流电路，电阻—电感性负载，当触发角等90度时，电压波形正确的是（）（4分）ABCD正确答案D4.变压器漏电抗越大，则换相重叠角（）（4分）A越大B越小C无关D不一定正确答案A5.单相桥式可控整流、逆变电路，当逆变角等30度时，电压波形正确的是（）（4分）ABCD正确答案D6.三相桥式可控整流电路，电阻性负载时，触发角的移相范围是多少度（）（4分）A90B120C150D180正确答案C7.单相桥式可控整流电路，电阻—电感性负载，当触发角等30度时，电压波形正确的是（）（4分）ABCD正确答案A8.三相桥式PWM逆变电路中，需要的全控型器件的数量是：（）（4分）A1个B2个C4个D6个正确答案D9.晶闸管并联使用的主要目的是（）（4分）A提高电路的工作电压B提高电路的工作电流C提高晶闸管的开通速度，缩短开通时间D提高晶闸管的关断速度，缩短关断时间正确答案B10.可控整流电路的触发电路中，移相环节的主要作用是（）（4分）A确定触发角B确定脉冲数C确定自然换相点D确定能触发的晶闸管数量正确答案A11.正常的三相交流电，相邻两相的相位角相差多少度（）（4分）A90B120C180D240正确答案B12.三相半波可控整电路需要晶闸管的数量为：（）（4分）A1个B3个C4个D6个正确答案B13.三相桥式可控整流电路，电阻性负载时，输出电压与触发角的计算公式为：（）（4分）ABCD正确答案C14.三相半波可控整流电路，电阻性负载，当触发角等90度时，电压波形正确的是（）（4分）ABCD正确答案C15.逆变失败的根本原因是（）（4分）A触发角过小B晶闸管发热C换相不成功D换相重叠角正确答案C16.单相桥式可控整流电路，电阻性负载，当触发角等120度时，电压波形正确的是（）（4分）ABCD正确答案C17.三相半波可控整流电路，电阻—电感性负载时，触发角的移相范围是多少度（）（4分）A90B120C150D180正确答案A18.关于直流斩波电路，下列说法正确的是（）（4分）A只能将高压直流电变成低压直流电B只能将低压直流电变成高压直流电C只能将直流电变成交流电D既能将直流电压变高，也能变低正确答案D19.以下电路中，属于单相半波可控整流电路，电阻性负载的是（）（4分）ABCD正确答案A20.单相桥式可控整流电路，电阻—电感性负载时，当触发角增大时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案B21.以下电路中，属于单相半波可控整流电路，有续流二极管、电感性负载的是（）（4分）ABCD正确答案D22.三相半波可控整流电路，电阻性负载时，加大负载电阻时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案D23.在三相交流调压电路中，负载按Y型连接，选用的普通晶闸管的数量是（）（4分）A3个B6个C7个D8个正确答案B24.单相桥式可控整流电路，电阻性负载，当触发角等0度时，电压波形正确的是（）（4分）ABCD正确答案A25.交流调速系统中用的逆变环节，属于哪种逆电路（）（4分）AVVVFBVVCFCCVCFDCVVF正确答案A一、单选题（每题4分，共25道小题，总分值100分）1.三相半波可控整流电路，电阻—电感性负载时，晶闸管承受的最大正向电压为（）（4分）ABCD正确答案D2.三相桥式可控整流电路，电阻—电感性负载时，触发角的移相范围是多少度（）（4分）A90B120C150D180正确答案A3.单相桥式可控整流电路，电阻性负载时，输出电压与触发角的计算公式为：（）（4分）ABCD正确答案C4.晶闸管正常导通的条件为：（）（4分）A正向偏置电压、触发信号B反向偏置电压、触发信号C正常的散热及足够高的正向电压D正常的散热及足够高的反向电压正确答案A5.可控整流电路的触发电路，主要由哪些环节构成（）（4分）A晶闸管、变压器、续流二极管、熔断器等B同步、移相、脉冲生成、隔离及驱动等C斩波、逆变、调制、保护等D串联、并联、驱动、保护等正确答案B6.以下电路中，属于单相半波可控整流电路的是（）（4分）ABCD正确答案A7.三相半波可控整流电路，电阻—电感性负载时，当触发角减小时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案A8.单相桥式可控整电路需要晶闸管的数量为：（）（4分）A1个B3个C4个D6个正确答案C9.单相半波可控整流电路，电阻性负载时，当触发角增大时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案B10.三相半波可控整流电路，电阻性负载时，当触发角减小时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案A11.三相半波可控整流电路，电阻—电感性负载时，当触发角增大时，输出电压将如何变化（）（4分）A升高B降低C不变D波形平滑正确答案B12.在三相交流调压电路中，负载按Y—N型连接，选用的普通晶闸管的数量是（）（4分）A3个B6个C7个D8个正确答案B13.三相半波可控整电路需要晶闸管的数量为：（）（4分）A1个B3个C4个D6个正确答案B14.三相半波可控整流电路，电阻—电感性负载，当触发角等90度时，电压波形正确的是（）（4分）ABCD正确答案D15.单相桥式可控整流电路，电阻—电感性负载时，当负载电阻减小时，发生的变化是（）（4分）A输出电压增高B输出电压降低C输出电流增大D输出电流减小正确答案C16.SPWM逆变电路中，当调制度大于1时，称为（）（4分）A过调制B欠调制C临界调D同步调制正确答案A17.SPWM逆变电路中，当调制度等于1时，称为（）（4分）A过调制B欠调制C临界调制D同步调制正确答案C18.以下电路中，输出电压的波形中，可能出现负值的是（）（4分）ABCD正确答案D19.单相桥式可控整流电路，电阻性负载，当触发角等90度时，电压波形正确的是（）（4分）ABCD正确答案B20.晶闸管并联使用的主要目的是（）（4分）A提高电路的工作电压B提高电路的工作电流C提高晶闸管的开通速度，缩短开通时间D提高晶闸管的关断速度，缩短关断时间正确答案B21.三相半波可控整流电路，电阻性负载，当触发角等90度时，电压波形正确的是（）（4分）ABCD正确答案C22.电压调整率是指（）（4分）A电路输出的直流电压最大值与最小值之差B电路输出的直流电压最大值与最小值之比C额定电流下，电压降与理想空载电压之差D额定电流下，电压降与理想空载电压之比正确答案D23.三相桥式可控整流电路，电阻—电感性负载时，晶闸管承受的最大反向电压为（）（4分）AB。

电力电子变流技术练习题A一、选择题1.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( )A.导通状态B.关断状态C.饱和状态D.不定2.带平衡电抗器的双反星型可控整流电路适用于（）负载。

A 大电流，B 高电压，C 电动机D 发电机3．为了让晶闸管可控整流电感性负载电路正常工作，应在电路中接入（）。

A 三极管，B 续流二极管，C 保险丝D 电抗器4..单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A.90°B.120°C.150°D.180°5.单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为( )A. 2U2 B. 2 U2 C.22 U2 D. 6U226.三相半波可控整流电路的自然换相点是 ( )A.交流相电压的过零点B.本相相电压与相邻相电压正半周的交点处C.比三相不控整流电路的自然换相点超前30°D.比三相不控整流电路的自然换相点滞后60°7、普通晶闸管的通态电流（额定电流）是用电流的（）来表示的。

A 有效值B 最大值C 平均值D 不一定8.快速熔断器可以用于过电流保护的电力电子器件是( )A.功率晶体管B.IGBTC.功率MOSFET D.晶闸管9、可实现有源逆变的电路为（）。

A、三相半波可控整流电路B、三相半控桥整流桥电路，C、单相全控桥接续流二极管电路D、单相半控桥整流电路。

10.在大电感负载三相全控桥中，当α=90°时，整流电路的输出是( )A.U2B.0C.1.414U2D.1.732U211.属于半控型电力电子器件的是( )A.功率晶体管B.IGBTC.功率MOSFETD.晶闸管12.当三相桥式全控整流电路正常工作时，同时处于导通状态的晶闸管数量是多少个( )A.1个B.2个C.3个D.2个与3个交替13.对于可控整流电路，以下说法正确的是（）。

A 将交流变成直流，B 将直流变成交流，C 将交流变成交流D 将直流变成直流14.单相桥式可控整流电阻性负载电路中，控制角α的最大移相范围是( )A.90°B.120°C.150°D.180°二、填空题1.在1个工频周期内，当负载电流连续时，在典型三相桥式全控整流电路中，每个晶闸管的导通角为度，典型三相半波可控整流电路中每个晶闸管的导通角为度。

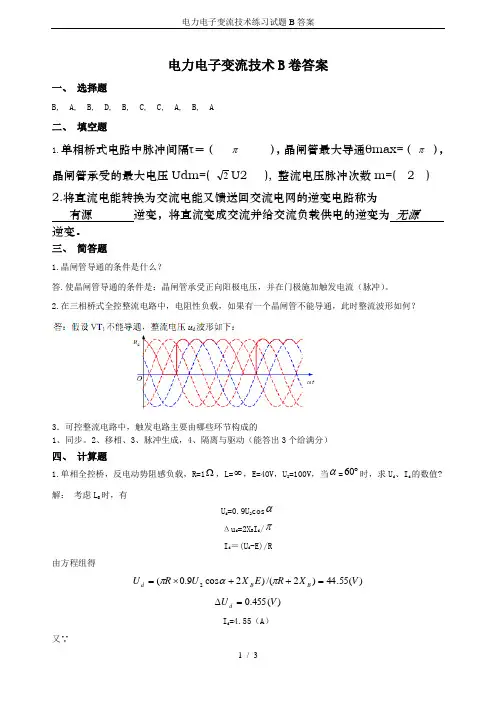

电力电子变流技术B 卷答案一、 选择题B, A, B, D, B, C, C, A, B, A二、 填空题1.单相桥式电路中脉冲间隔τ＝（ π ），晶闸管最大导通θmax=（ π ），晶闸管承受的最大电压Udm=( 2U2 ), 整流电压脉冲次数m=( 2 )2.将直流电能转换为交流电能又馈送回交流电网的逆变电路称为 有源 逆变，将直流变成交流并给交流负载供电的逆变为 无源 逆变。

三、 简答题1.晶闸管导通的条件是什么？答.使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

2.在三相桥式全控整流电路中，电阻性负载，如果有一个晶闸管不能导通，此时整流波形如何？3．可控整流电路中，触发电路主要由哪些环节构成的1、同步。

2、移相、3、脉冲生成，4、隔离与驱动（能答出3个给满分）四、 计算题1.单相全控桥，反电动势阻感负载，R=1Ω，L=∞，E=40V ，U 2=100V ，当α=︒60时，求U d 、I d 的数值? 解： 考虑L B 时，有U d =0.9U 2cos αΔu d =2X B I d /πI d ＝(U d -E)/R由方程组得)(55.44)2/()2cos 9.0(2V X R E X U R U B B d =++⨯=παπ)(455.0V U d =∆I d =4.55（A ）又∵2/2)cos(cos U X I B d =+-γαα4798.0)60cos(=+γ换相重叠角 33.16033.61=-=γ2.三相全控桥式整流电路，L =0.2H ，R d =4Ω。

要求U d 在0--220V 之间变化。

试求 ①整流变压器次级相电压U 2；②计算晶闸管电压、电流值，如果电压、电流按裕量系数2计算，选择晶闸管； ③变压器次级电流有效值I 2；④计算整流变压器次级容量S 2。

解：8.622.05014.322=⨯⨯⨯==fL L πω(Ω)，而R d =4(Ω)，所以 ，ωL >>R d ，按大电感负载情况计算，三相全控桥式整流电路，相当于最小控制角αmin =0°1）.计算.整流变压器次级相电压U 2U d =2.34U 2,，则U 2=220／2.34≈94(V)2）.计算晶闸管电压、电流值，如果电压、电流按裕量系数2计算，选择晶闸管 晶闸管承受的最大峰电压为 35.230621==U U m V (V)按裕量系数2计算，则U =230.25×2=460.5(V)，选额定电压500V 晶闸管。
