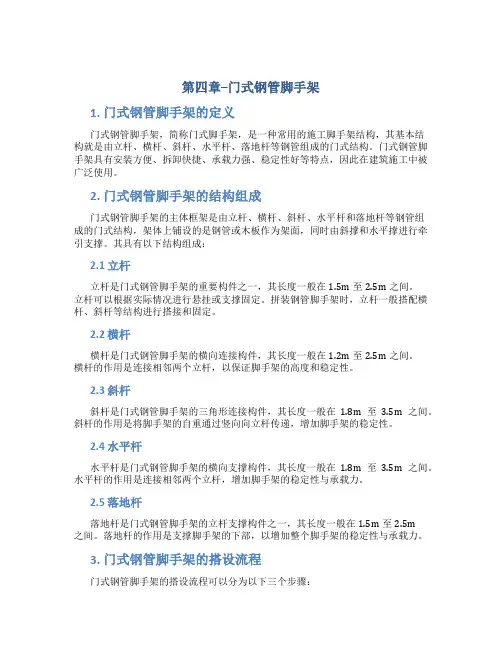

第四章--门式钢管脚手架

第四章–门式钢管脚手架1. 门式钢管脚手架的定义门式钢管脚手架，简称门式脚手架，是一种常用的施工脚手架结构，其基本结构就是由立杆、横杆、斜杆、水平杆、落地杆等钢管组成的门式结构。

门式钢管脚手架具有安装方便、拆卸快捷、承载力强、稳定性好等特点，因此在建筑施工中被广泛使用。

2. 门式钢管脚手架的结构组成门式钢管脚手架的主体框架是由立杆、横杆、斜杆、水平杆和落地杆等钢管组成的门式结构，架体上铺设的是钢管或木板作为架面，同时由斜撑和水平撑进行牵引支撑。

其具有以下结构组成：2.1 立杆立杆是门式钢管脚手架的重要构件之一，其长度一般在1.5m至2.5m之间。

立杆可以根据实际情况进行悬挂或支撑固定。

拼装钢管脚手架时，立杆一般搭配横杆、斜杆等结构进行搭接和固定。

2.2 横杆横杆是门式钢管脚手架的横向连接构件，其长度一般在1.2m至2.5m之间。

横杆的作用是连接相邻两个立杆，以保证脚手架的高度和稳定性。

2.3 斜杆斜杆是门式钢管脚手架的三角形连接构件，其长度一般在1.8m至3.5m之间。

斜杆的作用是将脚手架的自重通过竖向向立杆传递，增加脚手架的稳定性。

2.4 水平杆水平杆是门式钢管脚手架的横向支撑构件，其长度一般在1.8m至3.5m之间。

水平杆的作用是连接相邻两个立杆，增加脚手架的稳定性与承载力。

2.5 落地杆落地杆是门式钢管脚手架的立杆支撑构件之一，其长度一般在1.5m至2.5m之间。

落地杆的作用是支撑脚手架的下部，以增加整个脚手架的稳定性与承载力。

3. 门式钢管脚手架的搭设流程门式钢管脚手架的搭设流程可以分为以下三个步骤：3.1 基础启动首先进行基础施工，包括测量、布置等，落实好施工基础，保证施工质量。

3.2 脚手架的立杆安装在基础完成后，开始进行脚手架立杆的安装。

首先确定横向距离，然后将立杆空中翘起，对齐后加宽，以保证脚手架的高度和稳定性。

3.3 铺设水平杆和斜杆在立杆完成后，进行水平杆和斜杆的铺设。

首先进行水平杆的连接，保证其平整，连接后进行斜杆的铺设，一般建议按两米一个进行铺设。

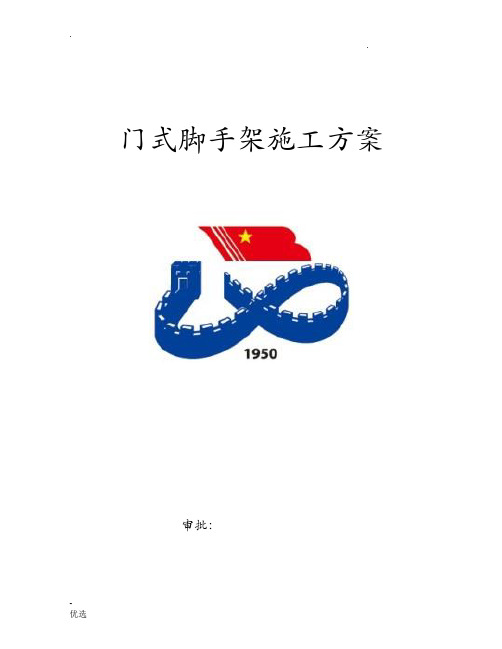

门式脚手架施工方案审批：潮白河孔雀城7.1、7.2期工程中国新兴保信建立总公司目录第一章编制依据3第二章工程概况3第三章门式脚手架方案选择3第四章门式脚手架材质要求4第五章施工安排4第六章门式脚手架的搭设流程及要求5第七章门式脚手架搭设劳动力安排及材料方案7第八章门式脚手架的检查与验收7第九章门式脚手架搭设平安技术措施8第十章门式脚手架撤除平安技术措施8第十一章现场平安文明施工9第十二章现场平安应急预案9第十三章门式脚手架计算书13第一章编制依据1."钢构造设计规"GB50017-2003；2."建筑施工扣件式钢管脚手架平安技术规"JGJ130-2011；3."建筑构造荷载规"GB50009-2011；4."建筑施工门式钢管脚手架平安技术规"JGJ128-2010；5."碳素构造钢"GB/T700或"低合金高强度构造钢"GB/T1591;6."危险性较大的分局部项工程平安管理方法"的通知建质[2009]87号；7."建筑工程施工组织设计管理规程"DB11/T363-2006;8."关于加强施工用钢管、扣件使用管理"的通知京建材[2006]72号；9."建筑施工平安检查标准"JGJ59-2011；10．"市建筑工程施工平安操作规程"DBJ01-62-2002；11．另外参照本工程施工图纸及施工组织设计编制本施工方案。

第二章工程概况本工程考虑到施工工期、质量和平安要求，故在选择方案时，应充分考虑以下几点：1、架体的构造设计，力求做到构造要平安可靠，造价经济合理。

2、在规定的条件下和规定的使用期限，能够充分满足预期的平安性和耐久性。

3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。

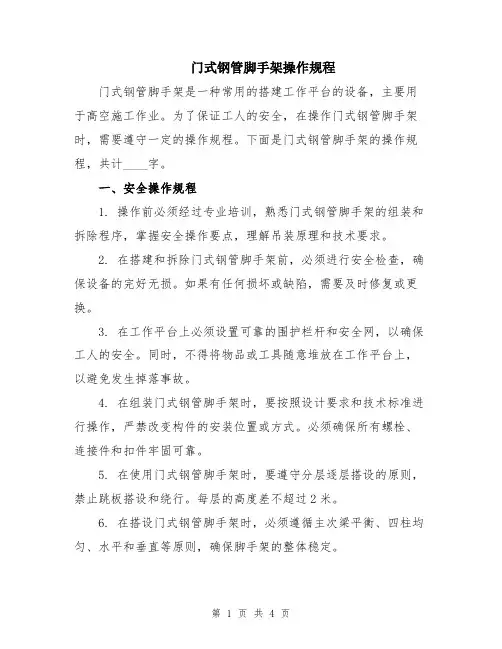

门式钢管脚手架操作规程门式钢管脚手架是一种常用的搭建工作平台的设备，主要用于高空施工作业。

为了保证工人的安全，在操作门式钢管脚手架时，需要遵守一定的操作规程。

下面是门式钢管脚手架的操作规程，共计____字。

一、安全操作规程1. 操作前必须经过专业培训，熟悉门式钢管脚手架的组装和拆除程序，掌握安全操作要点，理解吊装原理和技术要求。

2. 在搭建和拆除门式钢管脚手架前，必须进行安全检查，确保设备的完好无损。

如果有任何损坏或缺陷，需要及时修复或更换。

3. 在工作平台上必须设置可靠的围护栏杆和安全网，以确保工人的安全。

同时，不得将物品或工具随意堆放在工作平台上，以避免发生掉落事故。

4. 在组装门式钢管脚手架时，要按照设计要求和技术标准进行操作，严禁改变构件的安装位置或方式。

必须确保所有螺栓、连接件和扣件牢固可靠。

5. 在使用门式钢管脚手架时，要遵守分层逐层搭设的原则，禁止跳板搭设和绕行。

每层的高度差不超过2米。

6. 在搭设门式钢管脚手架时，必须遵循主次梁平衡、四柱均匀、水平和垂直等原则，确保脚手架的整体稳定。

7. 在使用门式钢管脚手架期间，要进行定期巡查和维护。

发现任何安全隐患或构件松动时，必须立即停止使用并进行修复。

8. 在使用门式钢管脚手架时，工人必须正确佩戴安全帽、防滑鞋等个人防护用品，严禁穿拖鞋、高跟鞋或其他不合适的服装。

9. 在操作门式钢管脚手架时，不得携带易燃易爆物品或其他危险品。

同时，禁止在脚手架上吸烟或使用明火。

10. 在拆除门式钢管脚手架时，必须按照逆序进行拆卸，确保在拆除过程中不会对下方的工人或设备造成危险。

二、运输和存放规程1. 在运输门式钢管脚手架时，要使用专用的运输车辆，并确保设备固定可靠，不会发生倾倒或损坏的情况。

2. 在存放门式钢管脚手架时，要选择平坦、无障碍的地面，并使用支撑垫材将脚手架抬离地面，以避免脚手架生锈或受潮。

3. 在存放门式钢管脚手架时，要注意防止风雨侵蚀和阳光曝晒。

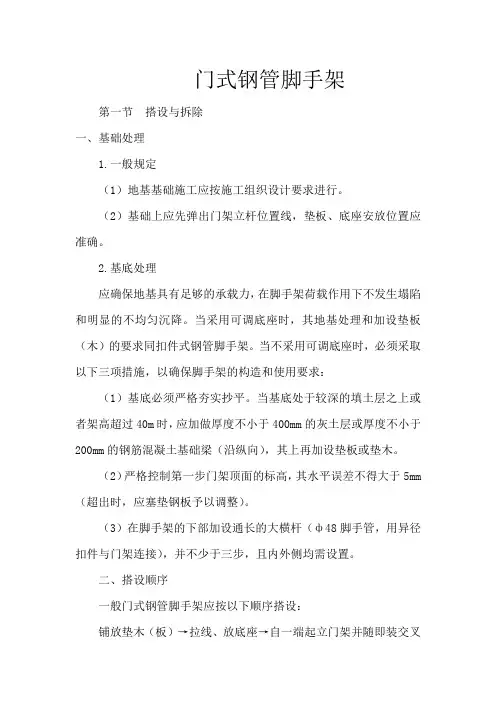

门式钢管脚手架第一节搭设与拆除一、基础处理1.一般规定（1）地基基础施工应按施工组织设计要求进行。

（2）基础上应先弹出门架立杆位置线，垫板、底座安放位置应准确。

2.基底处理应确保地基具有足够的承载力，在脚手架荷载作用下不发生塌陷和明显的不均匀沉降。

当采用可调底座时，其地基处理和加设垫板（木）的要求同扣件式钢管脚手架。

当不采用可调底座时，必须采取以下三项措施，以确保脚手架的构造和使用要求：（1）基底必须严格夯实抄平。

当基底处于较深的填土层之上或者架高超过40m时，应加做厚度不小于400mm的灰土层或厚度不小于200mm的钢筋混凝土基础梁（沿纵向），其上再加设垫板或垫木。

（2）严格控制第一步门架顶面的标高，其水平误差不得大于5mm （超出时，应塞垫钢板予以调整）。

（3）在脚手架的下部加设通长的大横杆（ф48脚手管，用异径扣件与门架连接），并不少于三步，且内外侧均需设置。

二、搭设顺序一般门式钢管脚手架应按以下顺序搭设：铺放垫木（板）→拉线、放底座→自一端起立门架并随即装交叉支撑→装水平架（或脚手板）→装梯子→（需要时，装设做加强用的大横杆）→装设连墙杆→照上述步骤逐层向上安装→装加强整体刚度的长剪刀撑→装设顶部栏杆上、下榀门架的组装必须设置连接棒和锁臂，其他部件（如栈桥梁等）则按其所处部位相应安装。

三、搭设.搭设门架及配件（1）交叉支撑、水平架、脚手板、连接棒和锁臂的设置应符合以下要求。

1）安装门架时，上下榀门架的组装必须设置连接棒及锁臂，连接棒直径应小于立杆内径1～2mm，竖杆之间要对齐，对中偏差不应大于3mm，并相应调整门架的垂直度和水平度。

水平架在脚手架的顶层门架上部、连墙件设置层、防护棚设置处必须设置。

2）门架与门架之间的交叉支撑和水平梁架或脚手板应紧随门架的安装及时设置，连接门架与配件的锁臂、搭钩必须处于锁住状态。

如作业需要拆除里侧交叉支撑时，必须事先提出申请，并制定加固方案，经技术负责人批准后方可实施，否则严禁拆除。

门式钢管脚手架操作规程门式钢管脚手架是一种常用的搭建工作平台的设备，主要用于高空施工作业。

为了保证工人的安全，在操作门式钢管脚手架时，需要遵守一定的操作规程。

下面是门式钢管脚手架的操作规程，共计____字。

一、安全操作规程1. 操作前必须经过专业培训，熟悉门式钢管脚手架的组装和拆除程序，掌握安全操作要点，理解吊装原理和技术要求。

2. 在搭建和拆除门式钢管脚手架前，必须进行安全检查，确保设备的完好无损。

如果有任何损坏或缺陷，需要及时修复或更换。

3. 在工作平台上必须设置可靠的围护栏杆和安全网，以确保工人的安全。

同时，不得将物品或工具随意堆放在工作平台上，以避免发生掉落事故。

4. 在组装门式钢管脚手架时，要按照设计要求和技术标准进行操作，严禁改变构件的安装位置或方式。

必须确保所有螺栓、连接件和扣件牢固可靠。

5. 在使用门式钢管脚手架时，要遵守分层逐层搭设的原则，禁止跳板搭设和绕行。

每层的高度差不超过2米。

6. 在搭设门式钢管脚手架时，必须遵循主次梁平衡、四柱均匀、水平和垂直等原则，确保脚手架的整体稳定。

7. 在使用门式钢管脚手架期间，要进行定期巡查和维护。

发现任何安全隐患或构件松动时，必须立即停止使用并进行修复。

8. 在使用门式钢管脚手架时，工人必须正确佩戴安全帽、防滑鞋等个人防护用品，严禁穿拖鞋、高跟鞋或其他不合适的服装。

9. 在操作门式钢管脚手架时，不得携带易燃易爆物品或其他危险品。

同时，禁止在脚手架上吸烟或使用明火。

10. 在拆除门式钢管脚手架时，必须按照逆序进行拆卸，确保在拆除过程中不会对下方的工人或设备造成危险。

二、运输和存放规程1. 在运输门式钢管脚手架时，要使用专用的运输车辆，并确保设备固定可靠，不会发生倾倒或损坏的情况。

2. 在存放门式钢管脚手架时，要选择平坦、无障碍的地面，并使用支撑垫材将脚手架抬离地面，以避免脚手架生锈或受潮。

3. 在存放门式钢管脚手架时，要注意防止风雨侵蚀和阳光曝晒。

门式钢管脚手架工程安全监理细则模版以下是门式钢管脚手架工程安全监理细则模板：第一章：总则1.1 目的与依据1.1.1 本安全监理规定的目的是确保门式钢管脚手架工程施工过程中的安全，保护工人的生命财产安全。

1.1.2 本安全监理规定依据《国家安全生产法》、《建筑施工安全监督管理办法》等相关法律法规。

1.2 适用范围1.2.1 本安全监理规定适用于门式钢管脚手架工程的施工阶段。

1.2.2 本安全监理规定适用于所有从事门式钢管脚手架工程施工的施工单位和监理单位。

第二章：施工前的安全监理2.1 施工前准备工作2.1.1 施工前，施工单位应根据实际情况制定安全施工方案和安全技术措施，并报监理单位审核确认。

2.1.2 施工前，施工单位应组织人员进行安全培训，确保施工人员掌握必要的安全操作知识。

2.2 设备材料的检查与验收2.2.1 施工前，监理单位应对门式钢管脚手架设备及使用材料进行检查与验收，确保其质量合格。

2.2.2 施工单位应根据监理单位的要求，及时整改不合格的设备和材料。

2.3 现场周边环境的检查与整治2.3.1 施工前，施工单位应对门式钢管脚手架施工区域周边环境进行检查，及时处理存在的安全隐患。

2.3.2 施工单位应采取措施确保施工区域周边的安全，如设置警示标志、隔离带等。

第三章：施工中的安全监理3.1 施工过程的监督与检查3.1.1 监理单位应加强对门式钢管脚手架施工过程的监督与检查，确保施工单位按照安全方案进行施工。

3.1.2 监理单位应定期对施工现场进行巡查，及时发现并处理施工中存在的安全问题。

3.2 安全防护措施的落实3.2.1 施工单位应按照安全方案和监理单位的要求，落实门式钢管脚手架的安全防护措施，如设置防护网、安装安全扣件等。

3.2.2 施工单位应定期检查门式钢管脚手架的各项安全设施是否完好，并及时修复或更换损坏部分。

3.3 施工人员的安全教育与培训3.3.1 施工单位应对门式钢管脚手架施工人员进行定期的安全教育与培训，提高他们的安全意识和技术水平。

门式钢管脚手架搭设安全技术交底1. 引言门式钢管脚手架是一种常用的施工工具，它具有承重能力强、稳定性好等优点，被广泛应用于建筑施工中。

然而，由于不正确的搭设和使用，门式钢管脚手架也存在一定的安全隐患。

为了确保施工人员和现场周围的安全，必须进行安全技术交底，使施工人员了解门式钢管脚手架的搭设要点和注意事项。

本文将介绍门式钢管脚手架搭设的安全技术交底，帮助施工人员提高安全意识和技能。

2. 门式钢管脚手架搭设前的准备工作在搭设门式钢管脚手架之前，需要进行一系列准备工作，以确保建筑施工的顺利进行。

2.1 材料准备•检查门式钢管脚手架的零部件材料是否齐全、完好，并准备垫木、斜拉撑、对角撑等配套材料。

•检查门式钢管脚手架的连接件、脚座等配件是否完好，严禁使用损坏或失效的配件。

2.2 设备设施检查在搭设门式钢管脚手架之前，需要对现场的设备设施进行检查，确保符合安全要求。

- 检查场地地基是否稳定，不能有明显下陷和松软现象。

- 检查周边环境是否存在危险物品或障碍物，必要时进行清理。

- 检查天气情况，避免在恶劣天气（如大风、雷雨等）下搭设脚手架。

2.3 工作人员准备•检查施工人员的工作证件是否有效，并明确施工人员的职责和权限。

•进行相关安全技术交底，让每位施工人员了解门式钢管脚手架的搭设安全要求和操作规范。

3. 门式钢管脚手架搭设的安全要求和操作规范门式钢管脚手架的搭设必须符合一定的安全要求和操作规范，以确保施工的安全性和稳定性。

3.1 脚手架基础的确定和搭设•根据工程要求和设计要求，确定门式钢管脚手架的基础形式（如承台式或垫板式等）。

•按照设计要求，采取合适的方式搭设脚手架基础，并确保基础的平整、坚固。

3.2 立杆和水平杆的搭设•在脚手架搭设过程中，应先搭设立杆，然后再搭设水平杆。

•确保立杆和水平杆的连接牢固，不得有松动或倾斜现象。

•搭设过程中，严禁在未拆除施工脚手架前超过两层搭设高度。

3.3 横向和纵向的扣件连接•在门式钢管脚手架的搭设过程中，应通过扣件连接横向和纵向的钢管。

门式脚手架门式脚手架是一种广泛应用于建筑施工工地的临时支撑结构。

它由各个连接的钢管和横杆组成，形状类似于门的结构，因而得名为门式脚手架。

本文将介绍门式脚手架的特点、应用领域以及施工注意事项。

特点：1. 结构稳固：门式脚手架采用一定规格和厚度的钢管制作，具有较高的强度和稳定性，在施工过程中能够有效支撑工人和材料的重量。

2. 安装简便：门式脚手架的安装过程相对简单，只需将钢管和横杆连接起来即可。

安装过程不需要使用大型机械设备，工人们可以通过简单的操作完成整个组装过程。

3. 可调节高度：门式脚手架可以根据施工需要调整高度，使得工人能够轻松进入施工场地，并提供一个舒适和安全的工作环境。

4. 可承载重量大：门式脚手架的设计和制作考虑了承载重量的需求，能够承受一定重量的工人、材料和设备，保证施工过程的稳定性和安全性。

应用领域：1. 建筑施工：门式脚手架广泛应用于房屋建筑的施工过程中，为施工人员提供一个稳定和安全的工作平台，方便他们进行各项工作。

2. 桥梁工程：大型桥梁建设需要高度稳定且能够承受重量的临时支撑结构，在桥梁建设中使用门式脚手架能够有效满足这些需求。

3. 石油化工：石油化工厂的施工和维护过程中，门式脚手架可以提供工人进入和操作的平台，提高施工效率和安全性。

施工注意事项：1. 安全检查：在使用门式脚手架之前，应进行全面的安全检查，确保所有组件的完好无损，并采取必要的措施确保脚手架的稳定性。

2. 使用场地：门式脚手架应根据具体施工场地的需要进行布置。

地基应承受脚手架的重量，地面要平整稳固，避免有松软的土壤或坑洞。

3. 搭建顺序：根据建筑构造和设计图纸，按照正确的搭建顺序进行脚手架组装。

确保横杆和纵杆之间的连接牢固，并及时进行调整和加固。

4. 安全操作：在使用脚手架工作时，工人应采取必要的安全措施，如佩戴安全帽、系好安全带，并注意脚手架周围的工作环境，避免发生意外事故。

5. 定期检查和维护：脚手架在使用过程中应定期检查和维护，发现任何损坏或松动的部件应及时修理或更换，并做好相应的记录。
