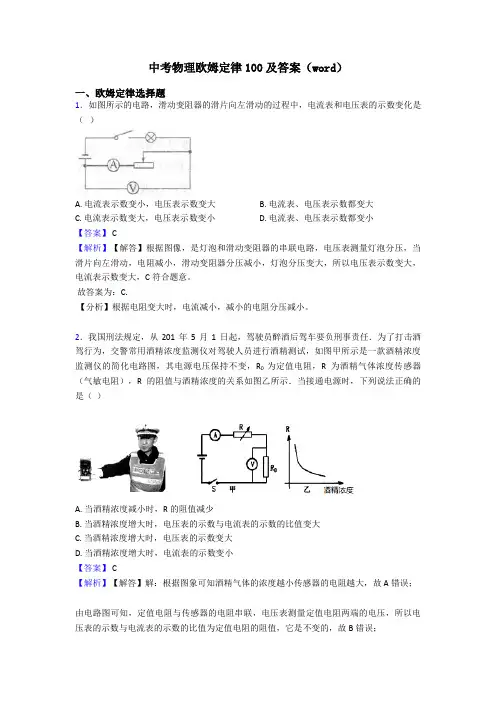

中考物理欧姆定律100及答案（word）一、欧姆定律选择题1．如图所示的电路，滑动变阻器的滑片向左滑动的过程中，电流表和电压表的示数变化是（）A. 电流表示数变小，电压表示数变大B. 电流表、电压表示数都变大C. 电流表示数变大，电压表示数变小D. 电流表、电压表示数都变小【答案】 C【解析】【解答】根据图像，是灯泡和滑动变阻器的串联电路，电压表测量灯泡分压，当滑片向左滑动，电阻减小，滑动变阻器分压减小，灯泡分压变大，所以电压表示数变大，电流表示数变大，C符合题意。

故答案为：C.【分析】根据电阻变大时，电流减小，减小的电阻分压减小。

2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。

初三物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．生活处处有物理，下列说法错误的是（）A. 用筷子夹取食物时，利用了摩擦力B. 公交车内的破窗锤是通过增大受力面积的方法来减小压强C. 打开醋瓶能闻到酸味说明分子做无规则运动D. 驾驶员在驾驶车辆时需系上安全带是防止惯性带来的伤害【答案】 B【解析】【解答】A、筷子能夹住食物放入嘴里而不掉下来，主要是靠筷子和食物之间存在摩擦力，该选项说法正确；B、公交车内的破窗锤是通过减小受力面积的方法来增大压强，该选项说法错误；C、打开醋瓶能迅速闻到醋的酸味，是扩散现象，说明了分子在运动，该选项说法正确；D、当汽车突然刹车时，驾驶员和坐在前排的乘客由于惯性仍保持原来的向前运动的状态，容易撞上前挡风玻璃，从而造成伤害，故必须系好安全带．该选项说法正确；故选B．【分析】A、两个互相接触的物体，当它们做相对运动时，在接触面上会产生一种阻碍相对运动的力，这种力就叫摩擦力；B、增大压强的方法：在压力一定时，减小受力面积来增大压强．在受力面积一定时，增大压力来增大压强；C、物质是由分子组成的，组成物质的分子永不停息地做无规则运动；D、一切物体都有保持原有运动状态不变的性质，这就是惯性．系安全带可以在很大程度上防止车辆因紧急刹车时，人由于惯性向前倾可能造成的伤害．2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。

可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。

【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

BCD不符合题意，A 符合题意。

九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A. 10ΩB. 3.6ΩC. 6.6ΩD. 5.4Ω【答案】A【解析】【解答】解：由I= 可得，导体的电阻： R= = =10Ω．故选A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．2．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．3．甲图是小灯泡L和电阻R的I-U图象。

初三物理欧姆定律试题答案及解析1.如图所示，R1＝20Ω，R2＝60Ω，R3＝40Ω，电源电压恒定。

若S1闭合，S2断开时，电流表的示数为0.6A。

求：(1)电源的电压是多少？(2)当S1和S2均断开时，电流表的示数是多少？R1两端的电压是多少？(3)当S1和S2均闭合时，电流表的示数是多少？【答案】(1)24V (2)0.4A 8V (3)1A【解析】(1)当S1闭合，S2断开时，R1被短路，R2被断路，电路中只有R3；等效电路如图甲所示。

故电源电压：U＝IR3＝0.6A×40Ω＝24V(2)当S1和S2均断开时，电路为R1和R2的串联，等效电路如图乙所示。

故电路中电流：A因为串联电路中电流处处相等，故R1两端的电压U1＝I1R1＝0.4A×20Ω＝8V(3)当S1和S2均闭合时，R1被短路，电路变为R2和R3的并联，等效电路如图丙所示。

电路的总电阻Ω电流表测量干路电流，故A2. (2013山东东营)为测量电阻Rx 的阻值，老师提供了以下器材：待测电阻Rx、已知阻值的定值电阻R一个、电压不变但电压值未知的电源一个、电流表一只、开关两个、导线若干。

从中选择器材按下述要求完成实验。

(1)将所设计的电路图画在方框内；(2)写出实验步骤；(3)利用测得数据写出待测电阻Rx 的表达式：Rx＝________。

【答案】示例一：(1)电路图如图所示：(2)实验步骤：①按电路图连接电路。

②闭合开关S1，断开开关S2，读出此时电流表的示数I1。

③闭合开关S2，断开开关S1，读出此时电流表的示数I2。

④根据所测数据计算得出Rx的阻值。

(3)示例二：(1)电路图如图所示；(2)实验步骤：①按电路图连接电路。

②闭合开关S1、S2，读出此时电流表的示数I1。

③闭合开关S1，断开开关S2，读出此时电流表的示数I2。

④根据所测数据计算得出Rx的阻值。

(3)【解析】利用伏安法测电阻，需用到电流表和电压表，在此实验中，没有电压表，但给出了一个电流表和已知电阻，所以电流表和已知电阻可替代电压表的作用，故实验中可将两个电阻并联，通过开关闭合先后测量出通过电阻的电流，进而求出电源电压，如示例一。

《欧姆定律》练习题一、选择题1.某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：（ ）A 、采用序号1与2对比，是研究电阻大小是否与长度有关B 、采用序号1与3对比，是研究电阻大小是否与长度有关C 、采用序号2与4对比，是研究电阻大小是否与材料有关D 、采用序号3与4对比，是研究电阻大小是否与横截面积有关2.如图所示的两个电路中，电源电压相等，闭合开关S ，当滑动变阻器的滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化是（ ）A 、L 1和L 2都变亮B 、L 1和L 2都变暗C 、L 1变亮，L 2变暗D 、L 1变暗，L 2不变第2题 第4题3.小明在研究“并联电路”特点时，用电流表测得通过灯泡L 1、L 2中的电流分别为1A 和2A ，则下列分析正确的是（ ）A.干路电流为3AB.L 1的电阻小于L 2的电阻C.L 1两端的电压小于L 2两端的电压D.并联电路中各支路电流一定不同4.在如图所示的电路中，电源电压为4.5V 且保持不变.闭合开关S 后，电压表的示数是3V ，则（ ）A 、小灯泡两端的电压为3VB 、小灯泡两端的电压为1.5VC 、向右移动滑片P ，电流表压数变小D 、向右移动滑片P ，电流表示数变大第5题 第6题5.如图电路，电源电压保持不变，R 0为定值电阻.闭合开关S ，当滑动变阻器的滑片P 在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏.则电源电压为（ ）A.6伏B.7.5伏C.9伏D.15伏6.在图中的电路中，电源电压保持不变.闭合开关S 后，小灯发光较暗.过了一会儿，小灯亮度明显变亮，而电压表与电流表示数的比值不变，则下列判断中正确的是 ( )A. 电阻R 断路，电流表示数变小B. 电阻R 短路，电压表示数变小C. 电阻R 断路，电流表示数变大D. 电阻R 短路，电压表示数变大7.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是( )A.通过导体A 的电流与其两端的电压成正比B.导体A 的电阻大于导体B 的电阻C.当在导体B 的两端加上1V 的电压时，通过导体B 的电流为0.1AD.将A、B两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A第7题第8题第9题8.一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω.他所选用的电压表量程为0～3V，电流表量程为0～0.6A.为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是( )A.0～2ΩB.0～8ΩC.2Ω～8ΩD.8Ω～10Ω9.如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮.对此有下列几种猜想，其中可能的是（）① L2灯丝断了，灯座未短路②灯泡L2的电阻太小③灯泡L2两端电压较大④通过灯泡L1、L2电流不等⑤灯泡L2的灯座被短路A.①B.①③C.③④D.②⑤10.小刚用图所示电路探究“一段电路中电流跟电阻的关系”.在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数二、填空题11.若导体两端电压为6V时，通过它的电流强度是0.1 A，则该导体的电阻大小为________Ω；若该导体两端电压为3V，则通过它的电流强度为________A；若两端电压为零，则该导体的电阻为________Ω.12.如右图所示路中，电源电压为6V，电压表示数为2V，R2=20Ω，电流表的示数为_________A，R1的阻值为_________Ω.13.小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力大小.其中R′是滑动变阻器，R 是定值电阻，电源电压恒定不变，压力表实际是个电压表.当金属片受到的压力增大时，变阻器的阻值，压力表示数（选填“变大”、“变小”或“不变”）14.有一电阻为30Ω的电灯，在正常工作时它两端的电压为12V.要把电灯接在36V的电路上，需要给它________联一个_______Ω的电阻.15.两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为_________Ω；将甲和乙并联后接在电压为2.0V的电源两端，干路中的电流为___________A.第13题第15题第16题16.如图所示，电源电压为6V，并保持不变，当S1、S2闭合，S3断开时，电流表示数为0.5A，则R1的电阻值为Ω；当S1、S3断开，S2闭合时，电压表示数为4V.则R2的电阻值为Ω；如果电路中只闭合S3，电压表示数是V.17.现有两个电阻分为为10Ω和15Ω，把它们接入一电路中，电源电压为6V，则流过源的最大电流为________A，最小电流为_________A.三、实验与探究题（本共3题，每空3分，共30分）18.在探究“电流跟电压、电阻关系”的过程中，某同学按图所示的电路图连接实物后，该同学做如下步骤：步骤1：保持定值电阻R的阻值不变，闭合开关S后，使R两端的电压成倍数变化，如2V、4V、6V，分别读出并记录对应于不同电压下的电流表示数，比较每次电流表的示数是否成整数倍的变化.步骤2：保持每次定值电阻两端电压保持不变，换用不同的定值电阻，使电阻成整数倍的变化，如5Ω、10Ω、15Ω，分别读出并记录对应于不同阻值的电流表的示数，比较每次的电阻值与电流值的乘积是否相等.（1）“步骤1”的设计目的是为了探究；（2）当某同学在按“步骤2”做时，选一个“5Ω”的电阻，测得电流表示数为0.2A，当换“10Ω”来做时，发现电流表的示数不是0.1A，（不考虑温度对电阻的影响），你认为电流表的读数将会是（填“大于”、“小于”）0.1A，滑片应该向移动（选填“左”、“右”），此时，手和眼睛的分工是.（3）如果在闭合开关S后，该同学发现电压表的示数等于电源电压值，造成此现象的可能原因是：.19.如图所示，是一种自动测定油箱内油面高度的装置.R是滑动变阻器，它的金属片是杠杆的一端.从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度.（1）当油箱向外输油时，油量表的示数将.（2）若图中电源电压为24V，电流表的量程为0-0.6A，滑动变阻器的最大值为80Ω，为了保证电流表不超量程，保护电阻R/的最小阻值应是__Ω.20.在“伏安法测电阻”的实验课中，老师提供了以下器材：几节干电池、3个已知阻值的电阻R L(5欧、8欧、12欧)、1只最大阻值为10欧的滑动变阻器、被测电阻，2个开关，电压表和电流表各1只、导线若干.实验前老师启发同学们，为了使测定的电阻值更精确，采用多次测量取平均值的方法.甲、乙、丙、丁四个小组分别设计了以下可测电阻Rx的四个方案(如下图)，每个方案只变化一种元件或改变状态，且四个组的变化都不相同，并都顺利完成了实验.依据实验方案回答：（1）实验中测得下表所示数据，该方案是小组的；（2）为达到多次测量电流和电压值的目的，乙小组在实验中操作时需要更换；（3）上述四个实验方案最佳的是小组.四、计算题21.现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小.现将其(1)根据表中数据，判断元件R0可能是由上述哪类材料制成的，并简要说明理由.(2)把元件R.接人如图所示的电路中，闭合开关后，电流表读数为1.8A.已知电路中的电源电压为3V，此时定值电阻R的电阻为多大?22.如图所示，电源电压6V不变，滑动变阻器R1的最大阻值是20 ，当S断开，把滑片P滑至b端时，电流表读数是0.2A；当S闭合，把滑片P滑至a端时，灯L恰能正常发光，电流表读数是1A，求R2和灯泡L的阻值.欧姆定律习题答案一、选择题1.A2.D3.A4.B5.B6.D7.B8.C9.D 10.B二、填空题11.60 0.05 60 12.0.1 40 13.变大变大14.串60 15.5 0.6 16.12 24 617.1 0.24三、实验与探究题18.（1）研究导体中的电流与导体两端电压的关系（2）大于右手移动滑动变阻器的滑片，眼睛观察电压表的示数（3）滑动变阻器的滑片位于最左端，相当于导线（或电阻R接线柱松动等）19.（1）减小（2）4020.（1）甲（2）电池的节数（3）丙四、计算题21.（1）半导体因为当电压变大时，导体的温度升高，导体的电阻在逐渐减小（2）1Ω.22.当S断开，把滑片P滑至b端时，R2与R1串联，I1=I2=0.2A R1=20ΩU1=I1R1=0.2A×20Ω=4VU2=U-U1=6V-4V=2VR2=U2/I2=2V/0.2A =10Ω当S闭合，把滑片P滑至a端时，R2与L并联，U L=U2’=6VI2’=U2’/R2=6V/10Ω=0.6AI L=I-I2’=0.4AR L=U L/I L=15Ω。

九年级物理欧姆定律专题练习(附答案)一、串联电路1.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。

当电键SA断开时，通过电路的电流为0.3A，因此U=0.3*12=3.6V。

当电键SA闭合时，通过电路的电流为0.5A，此时电路总电阻为R1+R2，即12+R2.根据欧姆定律可得0.5=U/(12+R2)，解得U=6V，R2=12欧。

2.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。

当滑片P在中点时，电路总电阻为20/2=10欧，电流为0.24A，因此U=10*0.24=2.4V。

根据电路中的电压分配定律，滑动变阻器两端的电压等于电源电压，即20I+2.4=4.5，解得I=0.105A，U=4.2V。

当滑动变阻器移到右端时，滑动变阻器两端的电压等于电源电压，即20I+U=4.5，解得I=0.225A，U=1.5V。

3.当电键S闭合时，电路总电阻为10+(20-10)*P=10+10P，根据欧姆定律可得0.2=6/(10+10P)，解得P=0.4.此时电压表两端的电压为6*0.4=2.4V。

当滑片P移到某一位置时，假设电压表已达满刻度，则电路中的电阻为10+(20-10)*P=10+10P，根据欧姆定律可得电流I=6/(10+10P)，此时电流表的示数为0.8A。

二、并联电路1.根据并联电路的公式，1/Rt=1/R1+1/R2，其中Rt为总电阻。

由此可得R2=22.5欧姆。

由于两个灯泡并联，所以它们的电压相同，根据欧姆定律可得L1和L2中通过的电流均为1.2A。

干路电流为I=U/Rt=12/7.5=1.6A。

2.当K断开时，电路中只有R1和电流表，根据欧姆定律可得L1的电阻为6欧姆。

当K闭合时，电路中有R1、R2和电流表，根据欧姆定律可得L2的电阻为2欧姆。

三、取值范围1.当R2为24欧姆时，电路总电阻为R1+R2=36/0.5=72欧姆，因此R1=72-24=48欧姆。

【物理】九年级物理欧姆定律专项训练及答案及分析一、欧姆定律选择题1．以下图，将滑动变阻器 R 与定值电阻R 接入电源电压不变的电路中. 闭合开关 S，各12表均有必定示数，滑动变阻器的滑片向右滑动到某一地点，电压表V1、 V2示数的变化量分别为△ U1、△ U2.以下说法正确的选项是（）A. V1示数变大，V2示数不变B. 1V示数变大，△ U1＞△ U2C. V2示数变小，V2示数和电流表示数之比变小D. V2示数变小，V2示数和电流表示数之比不变【答案】D【分析】【解答】滑动变阻器的滑片右移，滑动变阻器连入电路的电阻变大，电路中的电流变小，所以 V2的示数变小， R1与 R2串连， V1、 V2示数之和为电源电压，不变，所以V1的示数变大，且△ U1＝△ U2， A、 B 两项都错误； V2示数和电流表示数之比为R2阻值，不变， C 不切合题意， D 切合题意。

故答案为： D。

【剖析】 R1与 R2串连，电压表 V1测 R1两头的电压，电压表V2测 R2两头的电压，电流表测电路中的电流。

闭合开关S，各表均有必定示数，依据滑片的挪动可知接入电路中电阻的变化，依据欧姆定律可知电路中电流的变化和R2两头的电压变化，利用串连电路的电压特色可知R1两头的电压变化，再利用串连电路的电压特色可知两电压表示数变化量之间的关系，最后依据欧姆定律联合定值电阻R2的阻值判断V2示数和电流表示数之比的变化. 2．以下图是电阻甲和乙的U﹣ I 图象，以下说法正确的选项是（）A.甲、乙两元件的电流与电压都成正比B.乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V 时，电路的总电流为0.3AD. 甲、乙串连在电路中，当电路电流为0.2A 时，甲的功率为0.6W【答案】 C【分析】【解答】解：AB、由图象可知，乙元件中电流与两头电压图象不是过原点直线，说明乙元件的电流与电压不可正比，即乙的电阻不是定值，故A、B 错误；C、甲、乙并联在2V 电源时，甲和乙电压都为2V，由图象可知， I 甲=0.1A， I 乙=0.2A，故干路电流I=I 甲+I 乙 =0.1A+0.2A=0.3A，故 C 正确；D、甲、乙串连在电路中时，当电路电流为0.2A 时，甲和乙电流都为0.2A，由图可知U 甲=4V，所以甲的功率P 甲 =U 甲 I 甲=4V×0.2A=0.8W，故 D 错误．应选 C．【剖析】（ 1）依据欧姆定律可知，电阻一准时，经过电阻的电流与两头的电压成正比，据此剖析图象甲乙电阻的变化；（2）依据并联电路的电压特色联合图象读出对应的电流，再依据并联电路的电流特色得出干路电流；（3）依据串连电路的电流特色读出图象中对应的电压，依据P=UI 计算甲的功率．3．如图甲所示，电源电压恒为12V，闭合开关S，当滑片P 在 a 端时，电流表示数为0.1A， R2耗费的电功率为1W；图乙、丙分别是变阻器滑片P 从 a 端滑到 b 端的过程中两组物理量的关系图象，则（）A. 滑片 P 在 a 端时， R1的阻值为 20Ω、耗费的电功率为B. 滑片 P 在 b 端时，电路耗费的总功率为 1.2WC.图乙反应的是电压表与电流表示数的关系D.图丙反应的 R2与 R1的电功率比值 k 与 R2的关系【答案】 D【分析】【解答】解：由图知，两电阻串连，电压表测流，2WR2的电压，电流表测电路中的电当滑片 P 在 a 端时，电流表示数为 0.1A， R2耗费的电功率为1W，依据串连电路电流的规律及P＝ I2R，故 R 滑大＝＝＝100Ω；AC、 P 在 a 端时，变阻器连入电路中的电阻最大，由分压原理，R2的电压最大，即电压表示数最大，电路中的电流最小；P 滑到 b 端时，变阻器连入电路中的电阻为0，R2的电压为0，电路中的电流最大，故乙图反应的是变阻器的电流随电压的变化关系，即电流表与电压表示数的关系， C 选项中，因果关系搞反了， C 不切合题意；当 P 在a 端时，由图乙知，电压表示数为10V，依据串连电路电压的规律，R1的电压为：U1＝ 12V﹣10V＝ 2V，依据分压原理，＝，R1＝R 滑大＝× 100Ω＝20Ω；R1耗费的电功率为：P1＝＝＝ 0.2W， A 不切合题意；B、滑片P 在 b端时，电路中的电流为0.6A，电路耗费的总功率为：P＝UI＝12V× 0.6A＝ 7.2W；B 不切合题意；D、依据串连电路电流的规律及P＝ I2R， R2与R1的电功率比值：k＝＝，将 R ＝ 20Ω代入得： k＝，1即 k 与 R2成正比，为过原点的直线，当2R ＝ 100 Ω时， k＝ 5，即图丙反应的是 R212的关系， D 切合题意。

欧姆定律的综合应用全国初中物理竞赛试题精编一、单选题1．如图所示，甲图是灯泡L 和定值电阻R 的IU 图像，将L 和R 先后以乙图和丙图两种方式连在同一电源上，若乙图中12:U U n =，丙图中12:I I m =，则下述正确的是（ ）A ．灯泡L 两端的电压与通过它的电流成正比B ．m n >C ．1mn =D ．丙图中，12I I <2．如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下移动滑动变阻器的滑片，记录电表示数；图乙是电路中电流与变阻器两端电压关系的图象，下列说法错误的是（ ）A ．定值电阻0R 的阻值是7.5ΩB ．电源电压为4.5VC ．滑动变阻器连入电路的最大阻值为15ΩD ．当滑片P 移至中点时，电流表的示数是0.4A3．如图所示，R 1为定值电阻，R 2为标有“20Ω 1A”的滑动变阻器，电源电压保持不变。

当滑片P 在某位置时，电流表示数为0.2A ，此时在电路中接入一个电压表，闭合开关，电压表示数为2V 。

已知电流表的量程为00.6A ，电压表的量程为03V ，在保证电路安全的情况下向某一方向移动滑片，发现电压表示数最大变化量为1V ，下列判断正确的是（ ）①若电压表接在R 1两端且滑片向左滑动，则电源电压可能为6V 且110ΩR =②若电压表接在R 1两端且滑片向右滑动，则电源电压只能为3V 且R 1=10Ω③若电压表接在R 2两端且滑片向左滑动，则电源电压只能为2.5V 且R 1=2.5Ω④若电压表接在R 2两端且滑片向右滑动，则电源电压只能为6V 且R 1=20ΩA ．仅①③B ．仅②④C ．仅①②③D ．①②③④4．如图所示，已知0123n 20113ΩR R R R R R =======…，a 2ΩR =。

A 、B 间电压为6V ，则通过2011R 的电2121215．如图所示，电源电压不变，电流表1A 量程为0~0.6A ，小灯泡1L 的规格为“2.5V 0.25A”，小灯泡的电阻不随温度发生变化，小灯泡两端的电压低于1.2V 不能发光，高于2.5V 就会被烧坏。

可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

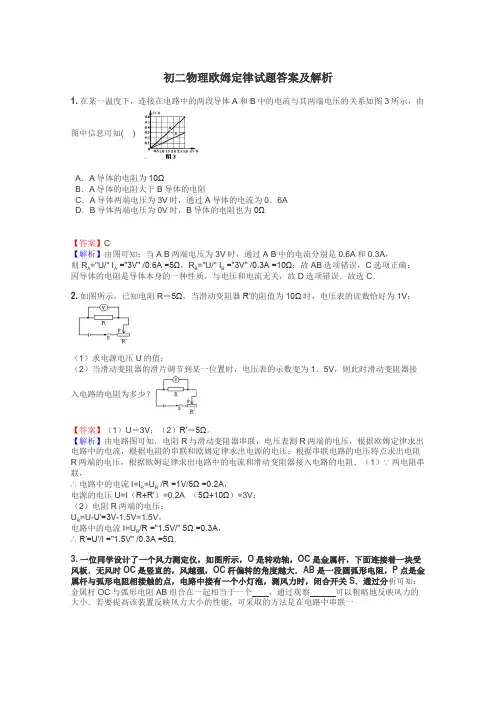

初二物理欧姆定律试题答案及解析1. 在某一温度下，连接在电路中的两段导体A 和B 中的电流与其两端电压的关系如图3所示，由图中信息可知( )A ．A 导体的电阻为10ΩB ．A 导体的电阻大于B 导体的电阻C ．A 导体两端电压为3V 时，通过A 导体的电流为0．6AD ．B 导体两端电压为0V 时，B 导体的电阻也为0Ω【答案】C【解析】由图可知：当A B 两端电压为3V 时，通过A B 中的电流分别是0.6A 和0.3A ，则R A ="U/" I A ="3V" /0.6A =5Ω，R B ="U/" I B ="3V" /0.3A =10Ω；故AB 选项错误，C 选项正确； 因导体的电阻是导体本身的一种性质，与电压和电流无关，故D 选项错误．故选C ．2. 如图所示，已知电阻R ＝5Ω，当滑动变阻器R′的阻值为10Ω时，电压表的读数恰好为1V ；（1）求电源电压U 的值；（2）当滑动变阻器的滑片调节到某一位置时，电压表的示数变为1．5V ，则此时滑动变阻器接入电路的电阻为多少？【答案】（1）U ＝3V ；（2）R′＝5Ω。

【解析】由电路图可知，电阻R 与滑动变阻器串联，电压表测R 两端的电压，根据欧姆定律求出电路中的电流，根据电阻的串联和欧姆定律求出电源的电压；根据串联电路的电压特点求出电阻R 两端的电压，根据欧姆定律求出电路中的电流和滑动变阻器接入电路的电阻．（1）∵两电阻串联，∴电路中的电流I=I R =U R /R =1V/5Ω =0.2A ，电源的电压U=I （R+R′）=0.2A×（5Ω+10Ω）=3V ； （2）电阻R 两端的电压： U R =U-U′=3V -1.5V=1.5V ，电路中的电流I=U R /R ="1.5V/" 5Ω =0.3A ， ∴R′=U′/I ="1.5V" /0.3A =5Ω．3. 一位同学设计了一个风力测定仪，如图所示，O 是转动轴，OC 是金属杆，下面连接着一块受风板．无风时OC 是竖直的，风越强，OC 杆偏转的角度越大．AB 是一段圆弧形电阻，P 点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S ．通过分析可知：金属杆OC 与弧形电阻AB 组合在一起相当于一个 ，通过观察 可以粗略地反映风力的大小．若要提高该装置反映风力大小的性能，可采取的方法是在电路中串联一个．【答案】滑动变阻器，小灯泡的亮度，电流表【解析】由图可知，金属杆OC随受风板移动时，弧形电阻AB接入电路的阻值发生变化，金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器；风越强，OC杆偏转的角度越大，BP段越小，电阻变小，电源电压不变，电路中的电流变大，灯泡越亮，所以通过灯泡的亮度判断风力的大小；在电路中串联一个电流表，风力变化时，电流表示数随之变化，根据电流表示数大小，可以知道风力大小；或者在灯泡两端并联一个电压表，风力大小变化时，弧形电阻AB接入电路的阻值随之变化，电路电流发生变化，灯泡两端电压发生变化，从而电压表示数随之变化，电压表的示数大小能反应风力的大小；因此，电路中串联一只电流表或在L两端并联一只电压表反映风力的大小．4.已知R1=4Ω，R2=6Ω，若将R1与R2串联在电路中，则R1与R2两端的电压之比U1：U2= ，电流之比为I1：I2= ;若将R1与R2并联在电路中，则R1与R2两端的电压之比U1：U2= ，电流之比为I1：I2= 。

【物理】欧姆定律知识点总结及经典习题( 含答案 ) （word）一、欧姆定律选择题1．如图所示，电源电压保持不变，开关S 闭合后，灯L1、 L2都能正常发光，甲、乙两个电表的示数之比是2： 3．此时灯 L12的电阻之比是（）、LA. 2： 1B. 3：2C. 2： 3D. 1： 2【答案】D【解析】【解答】如果甲乙任何一个为电流表，将会形成短路，因此甲乙都为电压表，此时灯 L12串联连接，电压表甲测量2两端电压，电压表乙测量电源电压；、 L L因为串联电路两端电压等于各部分电压之和，并且甲、乙两个电表的示数之比是2：3，所以灯 L1、 L2两端电压之比：U1： U2=（ 3﹣ 2）： 2=1： 2；又因为串联电路电流相等，即I1=I2；由I= 可得， R1： R2= ： =U1： U2 =1：2．故选 D．【分析】根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比．2．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片 P 相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片 P 向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】B【解析】【解答】解： AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故 AD 不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由 I= 可知，电路中的电流变大，由 U=IR 可知， R1两端的电压变大，即 B 选项中电压表的示数变大，故 B 符合题意；因串联电路中总电压等于各分电压之和，所以， R2两端的电压变小，即 C 不符合题意．C 选项中电压表的示数变小，故故选 B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．3．如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P 从 b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～ 18ΩD. 若定值电阻R 出现接触不良时，电流表示数为 0，电压表示数为9V【答案】 C【解析】【解答】当滑片P 位于 a 端时，电路为R 的简单电路，由图象可知，电路中的最大电流 1.5A 时，电压表的示数为9V，即电源的电压为9V；由可得，定值电阻R 的阻值：；当滑片P 位于 b 端时，定值电阻 R 与滑动变阻器的最大阻值串联，由图象可知，电路中的最小电流I1=0.5A，此时定值电阻两端的电压U=3V，滑动变阻器分得电压为U2=U-U1=9V-3V=6V，所以滑动变阻器的最大阻值：R max= ==12 Ω，滑动变阻器的阻值范围是0～ 12Ω。

初二物理欧姆定律试题答案及解析1.如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则：( )A．电流表和电压表V1的示数不变，电压表V2的示数减小B．电流表示数减小，电压表V1示数减小，V2示数增大C．电流表示数增大，电压表V1示数增大，V2示数减小D．电流表和电压表V1V2示数都不变【答案】A【解析】电阻R1与滑动变阻器是串联，电流表测电路中的电流，而滑动变阻器是以定值电阻的形式连入电路的，即当滑片移动时，电路中的总电阻是不变，故电流表的示数是不变的，V1测R1的电压，V2测滑动变阻器滑片以上的电阻丝的电压，由于电流不变，故V1的示数也不变，当滑片向上移动时，由串联电路中电压的特点知，滑片以上的电阻丝的电压是变小的，选A。

【考点】电路的动态分析、电流表的使用、电压表的使用点评：本题中要判断出滑动变阻器是以定值电阻的形式连入电路的，即滑片移动时，电路中的电阻并不改变，电流也不改变，但滑片以上的电阻丝的电压要发生变化．2.在图所示的电路中，电源电压不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_________；电压表V1与电流表A示数的比值将___________。

（均选填“变小”、“不变”或“变大”）【答案】变小；不变【解析】由电路图可知，两电阻R1R2串联，电压表V1测定值电阻R1的电压，当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的阻值变大，由可知电源电压不变，电阻变大，电流变小，电流表示数变小。

电压表V1与电流表A示数的比值，就是定值电阻R1的阻值，所以比值不变。

【考点】动态电路分析、欧姆定律点评：本题考查了动态电路分析、欧姆定律，首先分析电路的连接方式，再根据欧姆定律逐一分析各用电器的电流、电压的变化。

3.如图所示，电阻R1标着“101A”，R2标着“5 1.5A”，闭合开关S后为保证R1、R2均不损坏，则a、b之间允许加的电源电压不得超过A．17. 5V B．15V C．10V D．7.5V【答案】D【解析】由图可知，两个电阻是并联，根据并联电路电压特点，各支路电压相等，所以取两电阻的最小电压，由题意知，R1两端电压时10V，电阻R2两端电压是7.5V，所以最大是7.5V。

初二物理欧姆定律及其应用试题答案及解析1.酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图。

图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（）A．电压表示数不变B．电压表示数越大C．通过传感器的电流越小D．传感器两端的电压越大【答案】B【解析】图中是一个串联电路，已知条件说酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，传感器电阻越小整个电路电流越大，则通过传感器的电流越大，C错；电压表测量R1的电压，电流增大则其两端电压也增大，传感器两端的电压就越小。

答案选B 。

【考点】欧姆定律应用、串联分压2.如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。

为保护电表，变阻器接入电路的阻值范围是（）A．0Ω~10ΩB．0Ω~20ΩC．5Ω~20ΩD．2.5Ω~10Ω【答案】D【解析】当电流表示数为I1=0.6A时，电阻R1两端电压为U1=I1R1=0.6A×8Ω=4.8V；滑动变阻器两端的电压U2=U-U1=6V-4.8V=1.2V，所以滑动变阻器连入电路的电阻最小为R小=U2/I1=1.2V/0.6A=2Ω；当电压表示数最大为U大=3V时，R1两端电压为U1′=U-U大=6V-3V=3V，电路电流为I2="U"1′/R1=3V/8Ω=3/8A，滑动变阻器接入电路的电阻最大为R大=U大/I2=8Ω．故滑动变阻器接入电路的阻值范围是2Ω～8Ω．【考点】欧姆定律的应用、滑动变阻器的使用3.（3分）如图 (a)所示的电路中，电源电压不变。

闭合开关后．滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图(b)，则电源电压U= V，电阻R= Ω，滑动变阻器的最大阻值是Ω。

【答案】6 12 48【解析】当滑片在a端时，滑动变阻器接入电路电阻为零，此时电源电压只加在R上，故电压表示数即为电源电压，故由图b可知电源电压U总=6V。

初三物理欧姆定律试题答案及解析1.在如图所示的电路中，电源电压保持不变，电阻的阻值为20Ω。

闭合开关S，电流表的示数为0.3A，电流表的示数为0.2A。

求：⑴电源电压U；⑵电阻的阻值。

（4分）【答案】（1）6V （2）30Ω【解析】（1）读题知；由并联电路两端总电压与各支路两端电压相等得电源电压：（2）由电路图可见电阻与电阻并联，所以【考点】并联电路电压规律，欧姆定律，2.小明同学用如图所示的电路测定小灯泡的功率。

电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A。

滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。

若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是2.5～20ΩB．电流表示数的变化范围是0.18～0.6AC．灯泡的最小功率是0.81WD．该电路的最大功率是2.25W【答案】D【解析】滑片向右移动时，滑动变阻器接入电路的电阻减小，电流表和电压表的示数都增大，如果考虑电流表的安全，电路中的最大电流是0.6A，小灯泡的额定电流为，所以电路中允许通过的最大电流为0.5A，此时电路中的总电阻为：，小灯泡灯丝电阻为，滑动变阻器接入电路的阻值为，这时小灯泡正常发光，电压表的示数为2.5V，所以电压表也不会被烧坏，综上所述，滑动变阻器允许接入电路的最大阻值为，A错；由对选项A的分析可知，电路中的最大电流为0.5A，B错；当滑动变阻器全部接入电路时，电路中电流最小，为，灯泡消耗的电功率最小，，C错；电路的最大功率为【考点】电功率欧姆定律3.如图所示的电路中，电源两端电压为U且保持不变，定值电阻R1与R3的阻值不随温度变化。

闭合开关S，将滑动变阻器的滑片P分别置于a点和b点，电压表V1、V2和 V3示数变化量的绝对值分别为ΔU1、ΔU2和ΔU3，电阻R1、R2、R3电功率变化量的绝对值分别为ΔP1、ΔP2和ΔP3，滑动变阻器的滑片P在a、b两点时电流表的示数分别为Ia 和Ib。

【物理】初三物理欧姆定律试题(有答案和解析)及解析一、欧姆定律选择题1．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路（电源电压未知），其中不可行的方法有（）A. （1）（2）B. （1）（3）C. （2）（4）D. （2）（3）【答案】 B【解析】【解答】解：（1）开关S1闭合，S2断开时，R0和R x串联，电流表可以测出通过R x的电流I x；再S2闭合时为R x的简单电路，不能直接或间接测量出R x的电压，所以不能求出R x的电阻；（2）开关S0闭合，S接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S接2时电路为未知电阻R x的简单电路，电流表测通过R x的电流I x，根据R x= 求出电阻；（3）开关S0闭合，S接1时和S接2时电压表V的正负接线柱会连接错误，故无法测出正确的使用；（4）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和R x串联，电压表直接测量R x两端的电压U x；根据串联电路中总电压等于各分电压之和求出定值电阻两端的电压U0=U﹣U x，根据I0= 求出通过定值电阻的电流即为通过R x电流，根据R x= 求出电阻．综上可知，B符合题意，ACD不符合题意．故答案为：B．【分析】在单表测量电阻的实验中，都会用到定值电阻，用串联电路的电流相等或并联电路的电压相等得出未知电阻的电流或电压，利用欧姆定律求电阻.2．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．3．如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱R x最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的是（）A. S1、S2均向左闭合，R x允许接入电路的最大阻值为20ΩB. S1、S2均向右闭合，电路允许消耗的最大功率为2.7WC. S1向左、S2向右闭合，R x允许接入电路的最大阻值为60ΩD. S1向右、S2向左闭合，只调R x使电流表示数减半后其阻值一定大于原来的2倍【答案】 D【解析】【解答】解：⑴闭合开关S，S1、S2均向左闭合时，R0、R x、滑动变阻器串联，电压表测R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U x＝3V时，电阻箱R x接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，R0和滑动变阻器两端的电压之和：U0滑＝U﹣U x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I1＝＝＝0.0375A，R x允许接入电路的最大阻值：R x大＝＝＝80Ω，A不符合题意；⑵闭合开关S，S1、S2均向右闭合时，R0、R x、滑动变阻器串联，电压表测R0两端的电压，电流表测电路中的电流，当电压表的示数U0＝3V时，电路中的电流：I2＝＝＝0.3A，因串联电路中各处的电流相等，且电流表量程为0～0.6A，所以，电路中的最大电流为0.3A，则电路允许消耗的最大功率：P大＝UI2＝4.5V×0.3A＝1.35W，B不符合题意；⑶闭合开关S，S1向左、S2向右闭合时，R0、R x、滑动变阻器串联，电压表测R0和R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U0x＝3V时，电阻箱R x接入电路中的电阻最大，此时滑动变阻器两端的电压：U滑＝U﹣U0x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I3＝＝＝0.05A，则R0和R x的最大总阻值：R总＝＝＝60Ω，所以，R x允许接入电路的最大阻值：R x大′＝R总﹣R0＝60Ω﹣10Ω＝50Ω，C不符合题意；⑷闭合开关S，S1向右、S2向左闭合，R0、R x、滑动变阻器串联，电压表被短路，电流表测电路中的电流，设此时电路的总电阻为R总′＝R x+R0+R滑，即R x＝R总′﹣R0﹣R滑，只调R x使电流表示数减半时，电路的总电阻R总″＝R x′+R0+R滑，即R x′＝R总″﹣R0﹣R滑，由R＝可知，只调R x使电流表示数减半时，电路的总电阻R总″＝2（R x+R0+R滑），则R x′﹣R x＝（R总″﹣R0﹣R滑）﹣（R总′﹣R0﹣R滑）＝R总″﹣R总′＝2（R x+R0+R滑）﹣（R x+R0+R滑）＝R x+R0+R滑＞R x，所以，R x′＞2R x，即只调R x使电流表示数减半后其阻值一定大于原来的2倍，D符合题意。

（物理）九年级必备物理欧姆定律技巧全解及练习题(含答案)及解析一、欧姆定律选择题1．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S 后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（）A. 电源的电压为6VB. 电路的最大总功率为3.6WC. R2的电功率一直变大D. 图乙中D点是滑片位于中点时的状态【答案】 C【解析】【解答】 A、由于U-I图线可知，当滑片从a端移动到b端，滑动变阻器两端的电压增大了4V，定值电阻两端的电压减小了4V，电流也减小了0.4A，. 电源电压，不合题意；B、当电流为0.6A时，电路的最大功率为，不合题意 ;C、滑动变阻器全部接入分得4V电压，是电阻的2倍，根据串联分压，最大阻值是定值电阻的2倍. 当滑片处在中点，接入电路的阻值和定值电阻相等，分得电压应该是3V，符合题意；D、电阻 , 在D点时，它的阻值，所以，图中D点滑片位于中点，不合题意 .故答案为：C .【分析】A、从图乙读出定值电阻电压和电流的变化量，根据欧姆定律的变形公式计算电阻出定值电阻R1的阻值，再利用欧姆定律的变形公式U＝IR计算电源电压；B、根据电源电压和电路中的最大电流，利用公式P＝UI计算电路的最大功率；C、根据串联分压的原理分析R2阻值的变化情况；D、利用欧姆定律的变形公式计算出R2的最大阻值，再计算滑片在D点时的阻值，比较得出结论 .2．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A. 24Ω 0.67WB. 20Ω 0.96WC. 24Ω 0.96WD. 20Ω 0.8W【答案】D【解析】【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V，从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R= = =20Ω；则每只灯泡的实际功率：P实=UI=4V×0.2A=0.8W，故ABC 错误，D正确．故选：D．【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．3．小华设计了一种输液提示器，能在护士站观察到药液量的变化。

初中物理竞赛练习题(11)欧姆定律初中物理竞赛练习题(11)------欧姆定律初三( )班姓名( )串、并联电路的电流、电压、电阻规律:1、在串联电路中，电流处处相等。

I=I=I12在并联电路中，干路总电流等于各支路电路之和。

I=I+I12+U 2、在串联电路中，总电压等于各段电路的电压之和。

U=U12在并联电路中，各支路两端的电压相等，且等于总电压。

U=U=U 123、在串联电路中，总电阻等于各段电路电阻之和。

R=R+R 12在并联电路中，总电阻的倒数等于各支路电阻倒数之和。

1/R=1/R+1/R 12 欧姆定律内容:电压一定时，通过导体的电流与导体两端的电压成正比;电阻一定时，通过导体的电流与导体的电阻成反比。

欧姆定律公式:I=U/R 伏安法测电阻表达式:R=U/I家庭电路知识:家庭电路是指专为家用电器提供电能的电路，其组成部分和每部分的作用分别是: ?进户线——一根叫火线，另一根叫零线，家用电器应并联在火线和零线之间。

?电能表——用来测量家用电器消耗电能多少的仪表。

闸刀开关——用来控制整个家庭电路的工作情况，安装时应该让动触头在下方，静触头在上方，这样打开闸刀开关检修电路时，动触头不会因为受重力落下而自动闭合接通电源。

?保险丝(也叫熔丝)——用来当电路中电流强度过大时自动熔断，保护电路中的用电器不受损坏。

电灯和开关——连接电灯的时候，电灯的螺口是直接接在零线上，电灯尾部的金属体是先连接开关，然后再接到火线上，这样当开关打开后，电灯所在支路部分和火线断开，可以避免意外触电。

插座——用来给移动的家用电器设计的电源装置，是一个特殊的开路处，应该并联在火线和零线之间。

如果插座是给大功率的用电器供电，还需在接火线的导线上串联一根保险丝;如果插座是给有金属外壳的家用电器供电，则专门增加了一个接大地的孔，当家用电器使用增加第三个插脚(跟金属外壳相连接)的插头插入三孔插座时，金属外壳跟大地直接相连，这样当家用电器漏电时，电流会流入大地，避免人意外触电。
