3K-II型行星齿轮减速机毕业设计

人生最大的幸福，是发现自己爱的人正好也爱着自己。

济源职业技术学院毕业设计题目二级直齿圆柱齿轮减速器系别机电系专业机电一体化班级机电0808 姓名乔吉培学号08010813指导教师菅毅日期2010年12月设计任务书题目：带式运输机传动系统中的二级直齿圆柱齿轮减速器设计要求：1：运输带的有效拉力为F=2500N2：运输带的工作速度为V=1.7m/s3：卷筒直径为D=300mm5：两班制连续单向运转（每班8小时计算）载荷变化不大室内有粉尘6：工作年限十年（每年300天计算）小批量生产设计进度要求：第一周拟定分析传动装置的设计方案：第二周选择电动机计算传动装置的运动和动力参数：第三周进行传动件的设计计算校核轴轴承联轴器键等：第四周绘制减速器的装配图：第五周准备答辩指导教师（签名）：摘要齿轮传动是现代机械中应用最广的一种传动形式它由齿轮、轴、轴承及箱体组成的齿轮减速器用于原动机和工作机或执行机构之间起匹配转速和传递转矩的作用齿轮减速器的特点是效率高、寿命长、维护简便因而应用极为广泛本设计讲述了带式运输机的传动装置--二级圆柱齿轮减速器的设计过程首先进行了传动方案的评述选择齿轮减速器作为传动装置然后进行减速器的设计计算（包括选择电动机、设计齿轮传动、轴的结构设计、选择并验算滚动轴承、选择并验算联轴器、校核平键联接、选择齿轮传动和轴承的润滑方式九部分内容）运用AutoCAD软件进行齿轮减速器的二维平面设计完成齿轮减速器的二维平面零件图和装配图的绘制关键词：齿轮啮合轴传动传动比传动效率目录1、引言 12、电动机的选择 22.1. 电动机类型的选择 22.2．电动机功率的选择 22.3．确定电动机的转速 23、计算总传动比及分配各级的传动比 43.1. 总传动比 43.2．分配各级传动比 44、计算传动装置的传动和动力参数 54.1.电动机轴的计算 54.2.Ⅰ轴的计算(减速器高速轴) 54.3.Ⅱ轴的计算(减速器中间轴) 54.4.Ⅲ轴的计算(减速器低速轴) 64.5.Ⅳ轴的计算(卷筒轴) 65、传动零件V带的设计计算75.1.确定计算功率75.2.选择V带的型号75.3.确定带轮的基准直径dd1 dd2 75.4.验算V带的速度75.5.确定V带的基准长度Ld和实际中心距a 75.6.校验小带轮包角ɑ1 85.7.确定V带根数Z 85.8.求初拉力F0及带轮轴的压力FQ 85.9.设计结果96、减速器齿轮传动的设计计算 106.1.高速级圆柱齿轮传动的设计计算106.2.低速级圆柱齿轮传动的设计计算117、轴的设计 147.1.高速轴的设计147.2.中间轴的设计157.3.低速轴的设计168、滚动轴承的选择209、键的选择 2010、联轴器的选择2111、齿轮的润滑2112、滚动轴承的润滑2113、润滑油的选择2214、密封方法的选取22结论23致谢24参考文献251、引言计算过程及说明国外减速器现状齿轮减速器在各行各业中十分广泛地使用着是一种不可缺少的机械传动装置当前减速器普遍存在着体积大、重量大或者传动比大而机械效率过低的问国外的减速器以德国、丹麦和日本处于领先地位特别在材料和制造工艺方面占据优势减速器工作可靠性好使用寿命长但其传动形式仍以定轴齿轮传动为主体积和重量问题也未解决好最近报导日本住友重工研制的FA型高精度减速器美国Jan-Newton公司研制的X-Y式减速器在传动原理和结构上与本项目类似或相近都为目前先进的齿轮减速器当今的减速器是向着大功率、大传动比、小体积、高机械效率以及使用寿命长的方向发展因此除了不断改进材料品质、提高工艺水平外还在传动原理和传动结构上深入探讨和创新平动齿轮传动原理的出现就是一例减速器与电动机的连体结构也是大力开拓的形式并已生产多种结构形式和多种功率型号的产品目前超小型的减速器的研究成果尚不明显在医疗、生物工程、机器人等领域中微型发动机已基本研制成功美国和荷兰近期研制分子发动机的尺寸在纳米级范围如能辅以纳米级的减速器则应用前景远大2、电动机的选择2.1. 电动机类型的选择按已知的工作要求和条件选用Y型全封闭笼型三相异步电动机2.2．电动机功率的选择Pd=Fv/(1000ηηw)由电动机的至工作机之间的总效率为ηηw=η1η23η32η4η5η6η1、η2、η3、η4、η5、η6分别为带的传动、齿轮传动的轴承、齿轮传动、齿轮传动联轴器、卷筒轴的轴承、卷筒的效率则ηηw=0.96³0.993³0.972³0.97³0.98³0.96=0.82Pd=Fv/(1000ηηw)=2500³1.7／1000³0.82=5.2kw2.3．确定电动机的转速卷筒轴的工作转速为nW =60³1000³V／ΠD=60³1000³1.7／300³π=108.28r／min取V带传动比i 1=2 ~4齿轮传动比i2=8~40则总传动比为i总=16~160故电动机转速的可选范围nd=i总³nW=﹙16~160﹚³108.28r／min=﹙1732~17325﹚r／min符合这一范围的同步转速有3000 r／min再根据计算出的容量由参考文献【1】查得Y132s1-2符合条件型号额定功率同步转速满载转速Y132s1-25.5 kw3000r／min2900r／min3、计算总传动比及分配各级的传动比3.1. 总传动比i总=n电动/nW=2900/108.28=26.783.2．分配各级传动比i1为V带传动的传动比 i1的范围（2~4） i1=2.5 i2为减速器高速级传动比i3为低速级传动比i4为联轴器连接的两轴间的传动比 i4 =1i总= i1 i2 i3 i4i2 i3=26.78/2.5=10.71i2=(1.3 i2 i3)1/2=3.7i3=2.94、计算传动装置的传动和动力参数4.1.电动机轴的计算n0=nm=2900r／minP0= Pd =5.2kwT0＝9550³P0／n0＝9550³5.2／2900=17.12N.m4.2.Ⅰ轴的计算(减速器高速轴)n1=n0／i1=2900／2.5=1160r／minP1=P0³η1＝5.2³0.96＝4.99kwT1＝9550³P1／n1带＝9550³4.99／1160＝41.1N.m4.3.Ⅱ轴的计算(减速器中间轴)n2=n1／i2=1160／3.7=313.51 r／minP2=P1³η22³η3=4.99³0.992³0.97=4.75kwT2＝9550³P2／n2＝9550³4.75／313.51＝144.57 N.m4.4.Ⅲ轴的计算(减速器低速轴)n3=n2／i3=313.51／2.9＝108.11r／minP3＝P2³η2³η3³η4＝4.75³0.99³0.97³0.97＝4.42kwT3＝9550³P3／n3＝9550³4.42／108.11＝390.53 N.m4.5.Ⅳ轴的计算(卷筒轴)n4=n3＝108.11r／minP4＝P3³η5³η6＝4.42³0.98³0.96＝4.16kwT4＝9550³P4／n4＝9550³4.16／108.11＝367.41 N.m5、传动零件V带的设计计算5.1.确定计算功率PC=KA²P额=1.1²5.5=6.05 kw5.2.选择V带的型号由PC的值和主动轮转速由【1】图8.12选A型普通V带5.3.确定带轮的基准直径dd1 dd2由【1】表8.6和图8.12 选取dd1＝80mm且dd1＝80mm＞dmin＝75mm大带轮基准直径为dd2＝dd1³n0／n1=2900³80／1160＝200mm按【1】表8.3选取标准值dd2＝200mm 则实际传动比ii ＝dd2／dd1＝200／80＝2.5主动轮的转速误差率在±5％内为允许值5.4.验算V带的速度V＝Π³dd1³n0／60000＝12.14m／s在5~25 m／s范围内5.5.确定V带的基准长度Ld和实际中心距a按结构设计要求初定中心距a0=500mmL0＝2 a0＋∏﹙dd1＋dd2﹚／2＋﹙dd2－dd1﹚2／4 a0 ＝1000＋∏³280／2＋1602／2000=1446.8mm由【1】表8.4选取基准长度Ld＝1400mm实际中心距a为a＝a0＋﹙Ld－L0﹚／2＝1000+﹙1400－1446.8﹚／2＝ 476.6mm5.6.校验小带轮包角ɑ1α＝[180°－﹙dd2－dd1﹚／a ] ³57.3°＝[180°－﹙200－80﹚／476.6] ³57.3°＝165.6°＞120°合格5.7.确定V带根数ZZ≥Pc／[P0] ＝Pc／﹙P0＋ΔP0﹚³Kα³KcP0＝[1.22＋﹙1.29－1.22﹚³﹙2900－2800﹚／﹙3200－2800﹚] ＝1.24kwΔP0＝Kb³n0³﹙1－1／Ki﹚＝0.0010275³2900³﹙1－1／1.1373﹚＝0.3573kwKL＝0.96Kα＝0.97Z＝6.05／﹙1.24＋0.3573﹚³0.97³0.96＝4.06圆整得Z=45.8.求初拉力F0及带轮轴的压力FQ由【1】表8.6查得q＝0.1kg／mF0＝500³Pc2.5／Kα－1﹚／z³V＋qV2＝113N轴上压力Fq为Fq＝2³F³z³sin165.6／2＝2³113³4³sin165.6／2＝894.93N5.9.设计结果选用4根A－1400GB／T11544－1997的V带中心距476.6mm 轴上压力894.93N 带轮直径80mm和200mm6、减速器齿轮传动的设计计算6.1.高速级圆柱齿轮传动的设计计算6.1.1.选择齿轮材料及精度等级小齿轮选用45号钢调质硬度为220~250HBS大齿轮选用45号钢正火硬度为170~210HBS因为是普通减速器故选用9级精度要求齿面粗糙度Ra≦3.2~6.3μm6.1.2.按齿面接触疲劳强度设计T1=41.1N²m=41100N²mm由【1】表10.11查得K=1.1选择齿轮齿数小齿轮的齿数取25则大齿轮齿数Z2=i2²Z1=92.5圆整得Z1=93齿面为软齿面由【1】表10.20选取Ψd=1由【1】图10.24查得σHLim1 =560 MPa σHLim2 =530 MPa由表【1】10.10查得SH=1 N1=60njLh=60³1160³1³( 10³300³16) ＝3.34³109N2= N1／ i2=3.34³109／3.7=9.08³108查【1】图10.27知ZNT1=0.9 ZNＴ２=1[σH]1= ZNT1³σHLim1／SH＝0.9³560／1=504 MPa[σH]2= ZNT2³σHLim2／SH＝1³530／1 =530 MPa故d1≧76.43³[KT1﹙i2＋1﹚／Ψd³i2³[σH]12]1／3=76.43³[1.1³41100³﹙3.7＋1﹚／1³3.7³5042]1／3=46.62mmm= d1／Z1=46.62／25=1.86由【1】表10.3知标准模数 m=26.1.3.计算主要尺寸d1=m Z1=2³25=50mmd2=m Z2=2³93=186mmb=Ψdd1=1³50=50mm小齿轮的齿宽取 b2=50mm 大齿轮的齿宽取 b1=55ma=m﹙Z1＋Z2﹚／2=2³﹙25＋93／2=118m6.1.4.按齿根弯曲疲劳强度校核查【1】表10.13得 YF1 =2.65 YF2=2.18应力修正系数YS查【1】表10.14得 YS1=2.21 YS2=1.79许用弯曲应力[σF]由【1】图10.25查得σFlim1 =210 MPa σFlim2 =190 MPa由【1】表10.10差得 SF=1.3由【1】图10.26查得 YNT1=YNT2=0.9有公式(10.14)可得[σF]1= YNT1³σFlim1／SF =210³0.9／1.3=145.38 MPa[σF]2= YNT2³σFlim2／SF =190³0.9／1.3=131.54 MPa 故σF1 =2KT YF YS／bm2Z1=76.19MPa＜[σF]1=145.38MPaσF2 =σF1³YF2³YS2／YF1³YS1＝76.19³2.21³1.79／2.65³1.59 ＝71.53MPa＜[σF]2 ＝131.54MPa所以齿根弯曲强度校核合格6.1.5.检验齿轮圆周速度V＝πd1³n1／60000＝3.14³50³1160／60000＝3.03 m/s由【1】表10.22可知选9级精度是合适的6.2.低速级圆柱齿轮传动的设计计算6.2.1.选择齿轮材料及精度等级小齿轮选用45号钢调质硬度为220~250HBS大齿轮选用45号钢正火硬度为170~210HBS因为是普通减速器故选用9级精度要求齿面粗糙度Ra≦3.2~6.3μm6.2.2.按齿面接触疲劳强度设计T2=144.57N²m=145000N²mm n2=313.51r／min由【1】表10.11查得K=1.1选择齿轮齿数小齿轮的齿数取31则大齿轮齿数Z2=i3²Z1=89.9圆整得Z1=90齿面为软齿面由【1】表10.20选取Ψd=1由【1】图10.24查得σHLim1 =550 MPa σHLim2 =530 MPa由表【1】10.10查得SH=1 N1=60njLh=60³313.51³1³( 10³300³16) ＝9.03³108N2= N1／ i3=9.03³108／2.9=3.11³108查【1】图10.27知ZNT1=1 ZNＴ２=1.06[σH]1= ZNT1³σHLim1／SH＝1³550／1=550 MPa[σH]2= ZNT2³σHLim2／SH＝1.06³530／1 =562 MPa故d1≧76.43³[KT1﹙i2＋1﹚／Ψd³i3³[σH]12]1／3=76.43³[1.1³145000³﹙2.9＋1﹚／1³2.9³5502]1／3=68.02mmm= d1／Z1=68.02／31=2.2由【1】表10.3知标准模数 m=2.56.2.3.计算主要尺寸d1=m Z1=2.5³31=77.5mmd2=m Z2=2.5³90=225mmb=Ψdd1=1³77.5=77.5mm大齿轮的齿宽取 b2=80mm 小齿轮的齿宽取 b1=85mma=m﹙Z1＋Z2﹚／2=2³﹙31＋90)／2=151.25m6.2.4.按齿根弯曲疲劳强度校核查【1】表10.13得 YF1 =2.53 YF2=2.22应力修正系数YS查【1】表10.14得 YS1=1.64 YS2=1.79许用弯曲应力[σF]由【1】图10.25查得σFlim1 =210 MPa σFlim2 =190 MPa由【1】表10.10差得 SF=1.3由【1】图10.26查得 YNT1=YNT2=1有公式(10.14)可得[σF]1= YNT1³σFlim1／SF =210³1／1.3=162 MPa[σF]2= YNT2³σFlim2／SF =190³1／1.3=146 MPa故σF1 =2KT YF YS／bm2Z1=85.4MPa＜[σF]1=162MPaσF2 =σF1³YF2³YS2／YF1³YS1＝85.4³2.22³1.79／2.53³1.64 ＝81.8MPa＜[σF]2 ＝146MPa所以齿根弯曲强度校核合格6.2.5.检验齿轮圆周速度V＝πd1³n1／60000＝3.14³77.5³313.51／60000＝1.27 m/s 由【1】表10.22可知选9级精度是合适的7、轴的设计7.1.高速轴的设计7.1.1.选择轴的材料及热处理由已知条件知减速器传递的功率属于小功率对材料无特殊要求故选用45号钢并经调质处理7.1.2.按钮转强度估算直径根据表【1】表14.1得C＝107～118 P1=4.99Kw又由式 d1≧C³﹙P1／n1﹚1／3d1≧﹙107～118﹚³﹙4.99／1160﹚1／3＝17.5～19.35 mm 考虑到轴的最小直径要连接V带会有键槽存在故将估算直径加大3％～5％取为18.03～20.32mm 由设计手册知标准直径为20mm7.1.3.设计轴的直径及绘制草图确定轴上零件的位置及固定方式此轴为齿轮轴无须对齿轮定位轴承安装于齿轮两侧的轴段采用轴肩定位周向采用过盈配合确定各轴段的直径由整体系统初定各轴直径轴颈最小处连接V带d1=20mmd2=27mm轴段3处安装轴承d3=30mm齿轮轴段d4=38mmd5=d3=30mm确定各轴段的宽度由带轮的宽度确定轴段1的宽度B=(Z-1)e+2f（由【1】表8.5得）B=63mm所以b1=75mm；轴段2安装轴承端盖b2取45mm轴段3、轴段5安装轴承由【2】附表10.2查的选6206标准轴承宽度为16mmb3=b5=16mm；齿轮轴段由整体系统决定初定此段的宽度为b4=175mm按设计结果画出草图如图1-1图1-17.2.中间轴的设计7.2.1.选择轴的材料及热处理由已知条件知减速器传递的功率属于小功率对材料无特殊要求故选用45号钢并经调质处理7.2.2.按钮转强度估算直径根据表【1】表14.1得C＝107～118 P2=4.75Kw又由式 d1≧C³﹙P2／n2﹚1／3d1≧﹙107～118﹚³﹙4.75／313.51﹚1／3＝26.75～29.5 mm 由设计手册知标准直径为30mm7.2.3.设计轴的直径及绘制草图确定轴上零件的位置及固定方式此轴安装2个齿轮如图2-1所示从两边安装齿轮两边用套筒进行轴向定位周向定位采用平键连接轴承安装于齿轮两侧轴向采用套筒定位周向采用过盈配合固定确定各轴段的直径由整体系统初定各轴直径轴段1、5安装轴承d1=30mm轴段2、4安装齿轮d2=35mm轴段3对两齿轮轴向定位d3=42mmd4=35mmd5=d1=30mm确定各轴段的宽度如图2-1所示由轴承确定轴段1的宽度由【2】附表10.2查的选6206标准轴承宽度为16mm所以b1= b5=33mm；轴段2安装的齿轮轮毂的宽为85mmb2取83mm轴段4安装的齿轮轮毂的宽为50mmb4=48mm按设计结果画出草图如图2-1图2-17.3.低速轴的设计7.3.1.选择轴的材料及热处理由已知条件知减速器传递的功率属于小功率对材料无特殊要求故选用45号钢并经调质处理由【1】表14.7查的强度极限σb＝650MP再由表14.2得需用弯曲用力[σ﹣1b]＝60MPa7.3.2.按钮转强度估算直径根据【1】表14.1得C＝107～118 P3=4.42KwT3＝390.53 N.mn3＝108.11r／min又由式 d1≧C³﹙P3／n3﹚1／3d1≧﹙107～118﹚³﹙4.42／108.11﹚1／3＝37.45～41.3 mm 考虑到轴的最小直径要安装联轴器会有键槽存在故将估算直径加大3％～5％取为38.57～43.37mm由设计手册知标准直径为40mm7.3.3.设计轴的直径及绘制草图确定轴上零件的位置及固定方式如图3-1所示齿轮的左右两边分别用轴肩和套筒对其轴向固定齿轮的周向固定采用平键连接轴承安装于轴段2和轴段6 处分别用轴肩和套筒对其轴向固定周向采用过盈配合固定确定各轴段的直径由整体系统初定各轴直径轴颈最小处连接轴承d1=40mm轴段2轴段6处安装轴承d2=d6=45mmd3=53mm轴段4对齿轮进行轴向定位d4=63mm轴段5安装大齿轮d5= 56mm确定各轴段的宽度由联轴器的宽度确定轴段1的宽度选用HL型弹性柱销联轴器由【2】附表9.4查得选HL3型号所以b1取94mm；轴段2安装轴承端盖和轴承由【2】附表10.2查的选6209标准轴承宽度为b2取65mm由整体系统确定轴段3取65mmb4=12.5mm轴段5安装的齿轮轮毂的宽为80mmb5=78mm轴段6安装轴承和套筒b6=38.5mm按设计结果画出草图如图3-17.3.4.按弯扭合成强度校核轴径画出轴的受力图（如图3-2）做水平面内的弯矩图（如图3-3）圆周力 FT＝ 2T3／d＝390530³2／225＝3471.38N径向力 Fr＝Fttanα＝3471.38³0.364＝1263.58N支点反力为 FHA＝L2FT／﹙L1＋L2﹚＝3471.38³126／﹙68＋126﹚＝2254.61NFHc＝L1FT／﹙L1＋L2﹚＝3471.38³68／﹙68＋126﹚＝1216.77NB-B截面的弯矩 MHB左＝FHA³L1＝2254.61³68＝153313.48 N.mm MHB右＝FHC³L2＝1216.77³126＝153313.02 N.mm 做垂直面内的弯矩图（如图3-4）支点反力为FVA＝L2Fr／﹙L1＋L2）＝1263.58³126／﹙68＋126﹚＝820.58 NFVc＝L1Fr／﹙L1＋L2﹚＝1263.58³68／﹙68＋126﹚＝442.90 NB-B截面的弯矩 MVB左＝FVA³L1＝820.58³68＝55806.24N.mmMVB右＝FVC³L2＝442.90³126＝55805.40N.mm做合成弯矩图（如图3- 5）合弯矩 Me左＝[﹙MHB左﹚2＋﹙MVB左﹚2 ]1／2＝[﹙153313.48﹚2＋﹙55806.24﹚2] 1／2＝ 163154.4 N.mmMe右＝[﹙MHB右﹚2＋﹙MVB右﹚2 ]1／2＝[﹙153313.02﹚2＋﹙55805.40﹚2] 1／2＝163153.68 N.mm求转矩图（如图3- 6）T3＝9550³P3／n3＝9550³4.42／108.11＝390.53 N.m求当量弯矩修正系数α＝0.6Me＝[﹙M﹚2＋﹙αT﹚2]1／2＝285534.21 N.mm确定危险截面及校核强度σ eB＝Me／W＝285534.21／0.1²（50）3＝16.26MPa查【1】表14.2得知满足σ≦[σ﹣1b] ＝60MPa的条件故设计的轴有足够的强度并有一定的余量图3-18、滚动轴承的选择轴型号d（mm）D（mm）B（mm）高速轴62063016中间轴6206306216低速轴62094585199、键的选择由【1】表14.8查得选用A型普通平键轴轴径（mm）键宽（mm）键高（mm）键长（mm）高速轴206660中间轴35108703510840低速轴401288456166810、联轴器的选择低速轴和滚筒轴用联轴器连接由题意选LT型弹性柱销联轴器由【2】附表9.4查得HL3联轴器型号公称扭矩（N²m）许用转速（r／min）轴径（mm）轴孔长度（mm）D（mm）HL36305000406016011、齿轮的润滑采用浸油润滑由于低速级周向速度低所以浸油高度约为六分之一大齿轮半径取为35mm12、滚动轴承的润滑如果减速器用的是滚动轴承则轴承的润滑方法可以根据齿轮或蜗杆的圆周速度来选择：圆周速度在2m／s～3m／s以上时可以采用飞溅润滑把飞溅到箱盖上的油汇集到箱体剖分面上的油沟中然后流进轴承进行润滑飞溅润滑最简单在减速器中应用最广这时箱内的润滑油粘度完全由齿轮传动决定圆周速度在2m/s～3m/s以下时由于飞溅的油量不能满足轴承的需要所以最好采用刮油润滑或根据轴承转动座圈速度的大小选用脂润滑或滴油润滑利用刮板刮下齿轮或蜗轮端面的油并导入油沟和流入轴承进行润滑的方法称为刮油润滑13、润滑油的选择采用脂润滑时应在轴承内侧设置挡油环或其他内部密封装置以免油池中的油进入轴承稀释润滑脂滴油润滑有间歇滴油润滑和连续滴油润滑两种方式为保证机器起动时轴承能得到一定量的润滑油最好在轴承内侧设置一圆缺形挡板以便轴承能积存少量的油挡板高度不超过最低滚珠(柱)的中心经常运转的减速器可以不设这种挡板转速很高的轴承需要采用压力喷油润滑如果减速器用的是滑动轴承由于传动用油的粘度太高不能在轴承中使用所以轴承润滑就需要采用独自的润滑系统这时应根据轴承的受载情况和滑动速度等工作条件选择合适的润滑方法和油的粘度齿轮与轴承用同种润滑油较为便利考虑到该装置用于小型设备选用L-AN15润滑油14、密封方法的选取选用凸缘式端盖易于调整采用闷盖安装骨架式旋转轴唇型密封圈实现密封密封圈型号按所装配轴的直径确定为（F）B25-42-7-ACM（F）B70-90-10-ACM轴承盖结构尺寸按用其定位的轴承的外径决定结论我们的设计是自己独立完成的一项设计任务我们工科生作为祖国的应用型人才将来所从事的工作都是实际的操作及高新技术的应用所以我们应该培养自己市场调查、收集资料、综合应用能力提高计算、绘图、实验这些环节来锻炼自己的技术应用能力本次毕业设计针对"二级圆柱齿轮减速器设计"的要求在满足各种参数要求的前提下拿出一个具体实际可行的方案因此我们从实际出发认真的思考与筛选经过一个多月的努力终于有了现在的收获回想起来在创作过程中真的是酸甜苦辣咸味味俱全有时为了实现一个参数翻上好几本资料然而也不见得如人心愿在制作的过程中遇到了很多的困难通过去图书馆查阅资料上网搜索还有和老师与同学之间的讨论、交流最终实现了这些问题较好的解决由齿轮、轴、轴承及箱体组成的齿轮减速器用于原动机和工作机或执行机构之间起匹配转速和传递转矩的作用在现代机械中应用极为广泛本次设计的是带式运输机用的二级圆柱齿轮减速器首先熟悉题目收集资料理解题目借取一些工具书进行了传动方案的评述选择齿轮减速器作为传动装置然后进行减速器的设计计算（包括选择电动机、设计齿轮传动、轴的结构设计、选择并验算滚动轴承、选择并验算联轴器、校核平键联接、选择齿轮传动和轴承的润滑方式九部分内容）然后用AutoCAD进行传统的二维平面设计完成圆柱齿轮减速器的平面零件图和装配图的绘制通过毕业设计树立正确的设计思想培养综合运用机械设计课程和其他先修课程的理论与生产实际知识来分析和解决机械设计问题的能力及学习机械设计的一般方法和步骤掌握机械设计的一般规律进行机械设计基本技能的训练：例如计算、绘图、查阅资料和手册、运用标准和规范进行计算机辅助设计和绘图的训练通过这次毕业设计的学习和研究我们开拓了视野掌握了设计的一般步骤和方法同时这三年来所学的各种专业知识又得到了巩固同时这次毕业设计又涉及到计算、绘图等让我们又学到很多新的知识但毕竟我们所学的知识有限本设计的好多地方还等待更改和完善致谢短暂的毕业设计是紧张而有效的在掌握了三年所业学的专知识后自己能够综合的运用并能完成自己和同学拟订的毕业设计这也是对自己所学专业知识的考察和温习虽然这是第一次全面的从完成由构思到设计完成我从中也学到了很多综合运用了课本知识再加上实际生产所用到的一些设计工艺认真的对自己设计的数据进行计算和核对严格按照设计的步骤和自己已经标出的设计过程来进行计算这些都是自己在设计中所能获得的好处虽然在计算的过程中也遇到了很多在课本中没有遇到过的问题这些都是在实际生产中所要考虑到的细节问题而自己往往都会遗漏这样的设计但在毕业设计指导老师高清冉老师指导下她给出我们在设计中必须及在实际中所要考虑到的细节的讲解使我体会到了理论联系实践的重要性另外在设计的过程中需要用大量的数据而这些数据都是计算得来的因此需要翻阅大量的相关设计的文献所以我在学校图书馆里认真的查阅并记录了数据再进行数次的核对最终有了正确的设计数据毕业设计能够顺利的完成与高老师的指导是分不开的遇到的问题和自己不能设计的步骤都是在高老师的讲解下得到满意的答案从而加快了自己设计的进度和设计的正确性、严谨性对学校要求的设计格式高老师也反复的检查每一个格式和布局的美观这样我们才能设计出符合标准的设计时间就这样在自己认真设计的过程中慢慢的过去了几周的时间过的是有效和充实的到最后看到自己设计的题目完成后心情是非常喜悦的因为这凝结了自己辛苦的劳动和指导老师的指导所以说这次和同学完成设计收获甚多最后在对高老师感激的同时也要对在百忙中认真评阅我们设计的学院领导表示感谢你们丰富的专业知识能给我们提出很多可行的方案所以我由衷的表示谢意！参考文献【1】陈立德机械设计基础.第3版.高等教育出版社出版2007【2】陈立德机械设计课程设计.第3版.高等教育出版社2007【3】杜白石机械设计课程设计.西北农林科技大学机电学院2003【4】龚桂义机械设计课程设计指导书.北京：高等教育出版社1996【5】吴宗泽机械设计课程设计手册.第2版. 北京：高等教育出版社1999【6】朱文坚机械设计课程设计.第2版.华南理工大学出版社2004【7】汪朴澄机械设计基础.第1版.人民教育出版社出版1977????????1济源职业技术学院毕业设计II1济源职业技术学院毕业设计12。

行星齿轮减速器设计毕业论文目录摘要...................................... 错误!未定义书签。

Abstract ...................................... 错误!未定义书签。

1、前言 (2)1.1研究行星齿轮减速器的目的、意义 (2)1.2国内外行星齿轮减速器发展概况 (3)2、行星齿轮减速器方案确定 (4)2.1设计背景 (4)2.2行星齿轮减速器的传动型式 (4)2.3传动简图 (5)3、行星齿轮传动尺寸设计 (5)3.1传动比分配 (5)3.2配齿计算 (6)3.3齿轮主要参数计算 (7)3.4装配条件验算 (12)3.5传动效率的计算 (13)4、齿轮传动强度的校核 (14)4.1高速级齿轮啮合疲劳强度校核计算 (14)4.1.1外啮合齿轮副中接触强度的校核 (14)4.1.2外啮合齿轮副中弯曲强度的校核 (17)4.1.3高速级齿轮内啮合接触强度的校核 (18)4.2低速级齿轮啮合疲劳强度的校核 (19)4.2.1低速级外啮合接触疲劳强度校核 (19)4.2.2低速级外啮合齿根弯曲疲劳强度的校核 (21)4.2.3低速级内啮合齿轮副中接触强度的校核 (22)5、主要构件的结构设计与计算 (23)5.1轴的设计 (24)5.1.1输入轴 (24)5.1.2输出轴 (25)5.1.3行星轴 (26)5.2齿轮的设计 (27)5.2.1太阳轮设计 (27)5.2.2行星轮设计 (28)5.2.3内齿轮 (30)5.3行星架设计 (31)5.4齿轮联轴器设计 (34)5.4.1齿轮联轴器的几何计算 (35)5.4.2齿轮联轴器的强度计算 (35)6、三维建模 (36)6.1行星齿轮减速器装配图 (36)6.2行星齿轮减速器爆炸图 (37)总结 (38)参考文献 (39)致谢 (40)1、前言1.1研究行星齿轮减速器的目的、意义本次通过对行星齿轮减速器设计，利用绘图软Pro/ENGINEER5.0对其相关结构进行建模，便于分析，熟练使用三维软件，不但培养我们把所学相关的专业知识综合利用的能力，而且加深对行星齿轮减速速器的工作原理与结构的认知，是一次很好的将理论与实践相结合的锻炼机会。

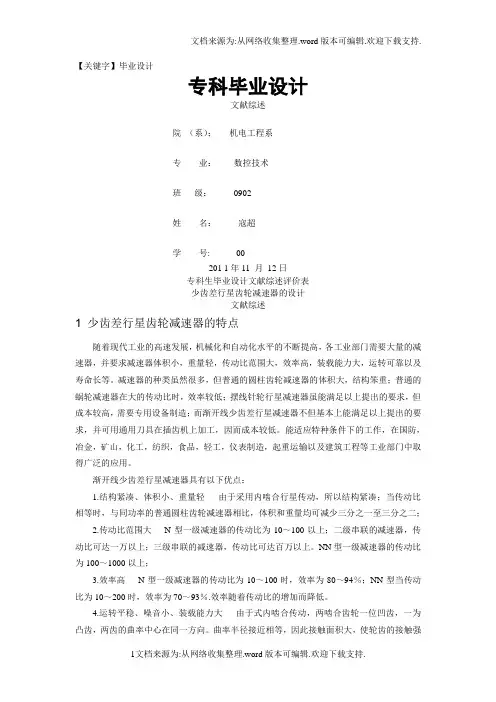

【关键字】毕业设计专科毕业设计文献综述院（系）；机电工程系专业：数控技术班级：0902姓名：寇超学号: 00201 1年11 月12日专科生毕业设计文献综述评价表少齿差行星齿轮减速器的设计文献综述1 少齿差行星齿轮减速器的特点随着现代工业的高速发展，机械化和自动化水平的不断提高，各工业部门需要大量的减速器，并要求减速器体积小，重量轻，传动比范围大，效率高，装载能力大，运转可靠以及寿命长等。

减速器的种类虽然很多，但普通的圆柱齿轮减速器的体积大，结构笨重；普通的蜗轮减速器在大的传动比时，效率较低；摆线针轮行星减速器虽能满足以上提出的要求，但成本较高，需要专用设备制造；而渐开线少齿差行星减速器不但基本上能满足以上提出的要求，并可用通用刀具在插齿机上加工，因而成本较低。

能适应特种条件下的工作，在国防，冶金，矿山，化工，纺织，食品，轻工，仪表制造，起重运输以及建筑工程等工业部门中取得广泛的应用。

渐开线少齿差行星减速器具有以下优点：1.结构紧凑、体积小、重量轻由于采用内啮合行星传动，所以结构紧凑；当传动比相等时，与同功率的普通圆柱齿轮减速器相比，体积和重量均可减少三分之一至三分之二；2.传动比范围大N型一级减速器的传动比为10～100以上；二级串联的减速器，传动比可达一万以上；三级串联的减速器，传动比可达百万以上。

NN型一级减速器的传动比为100～1000以上；3.效率高N型一级减速器的传动比为10～100时，效率为80～94％；NN型当传动比为10～200时，效率为70～93％.效率随着传动比的增加而降低。

4.运转平稳、噪音小、装载能力大由于式内啮合传动，两啮合齿轮一位凹齿，一为凸齿，两齿的曲率中心在同一方向。

曲率半径接近相等，因此接触面积大，使轮齿的接触强度大为提高，又采用短齿制，轮齿的弯曲强度也提高了。

此外，少齿差传动时，不是一对轮齿啮合，而是3～9对轮齿同时接触受力，所以运转平稳，噪音小，并且在相同模数的情况下，其传递力矩臂普通圆周齿轮减速器大。

目录1.课程设计任务书 (2)2.电动机选择 (3)3.传动比及其分配 (3)4.前减速器设计 (3)5.行星齿轮减速器齿轮设计 (7)6.行星齿轮传动轴及键的设计 (12)7.轴承寿命计算 (21)8.齿轮加工工艺 (23)9.箱体结构尺寸 (23)10.附录1 (25)11.参考文献 (28)12.感想 (29)课程设计说明书1.课程设计任务书设计题目：NGW（2K-H负号机构）行星减速装置设计一．设计要求与安排1、学习行星传动运动学原理，掌握2K-H机构的传动比计算、受力分析、传动件浮动原理。

2、参考有关书籍、刊物、手册、图册了解2K-H行星传动装置（减速器）的基本结构及技术组成的关键点。

3、按所给有关设计参数进行该传动装置（减速器）的设计。

1）、齿数的选择：传动比及装配条件、同心条件、邻界条件的满足。

2）、了解各构件的作用力及力矩的分析，进行“浮动”机构的选择。

3）、参考设计手册根据齿轮、轴、轴承的设计要点进行有关设计计算。

4）、按有关制图标准，绘制完成教师指定的行星传动装置（减速器）总图、部件图、零件图。

书写、整理完成设计计算说明书。

4、对于所设计的典型零件结合所学有关加工工艺知识编写该零件加工工艺5、行星传动装置（减速器）总图选择合适比例采用A0号图面绘制，主要技术参数（特征）、技术要求应表达清楚，在指导教师讲授、指导下标注、完成总图所需的尺寸、明细及图纸的编号等各类要求。

按零件图要求完成零图纸的绘制，提出技术要求，上述图纸总量不应少于：A0+ A01/2。

二．设计条件1．机器功用减速装置用于绞车卷筒传动2．使用寿命预期寿命10 年，平均每天工作12～16小时2课程设计说明书三．原始数据1．电机功率：150kw2．输入转速：n=960r.p.m 输出转速：43—45r.p.m3．前减速器传动比 5.62i 4．2K-H行星传动输出转速43—45r.p.m2．电动机的选择电机功率150kw，输入转速为960r.p.m,查表选用Y200L—4型。

1 绪论行星齿轮传动与普通定轴齿轮传动相比较，具有质量小、体积小、传动比大、承载能力大以及传动平稳和传动效率高等优点，这些已被我国越来越多的机械工程技术人员所了解和重视。

由于在各种类型的行星齿轮传动中均有效的利用了功率分流性和输入、输出的同轴性以及合理地采用了内啮合，才使得其具有了上述的许多独特的优点。

行星齿轮传动不仅适用于高速、大功率而且可用于低速、大转矩的机械传动装置上。

它可以用作减速、增速和变速传动，运动的合成和分解，以及其特殊的应用中；这些功用对于现代机械传动发展有着重要意义。

因此，行星齿轮传动在起重运输、工程机械、冶金矿山、石油化工、建筑机械、轻工纺织、医疗器械、仪器仪表、汽车、船舶、兵器、和航空航天等工业部门均获得了广泛的应用[1-2]。

全套图纸加1538937061．1 发展概况世界上一些工业发达国家，如日本、德国、英国、美国和俄罗斯等，对行星齿轮传动的应用、生产和研究都十分重视，在结构优化、传动性能，传动功率、转矩和速度等方面均处于领先地位，并出现一些新型的行星传动技术，如封闭行星齿轮传动、行星齿轮变速传动和微型行星齿轮传动等早已在现代化的机械传动设备中获得了成功的应用。

行星齿轮传动在我国已有了许多年的发展史，很早就有了应用。

然而，自20世纪60年代以来，我国才开始对行星齿轮传动进行了较深入、系统的研究和试制工作。

无论是在设计理论方面，还是在试制和应用实践方面，均取得了较大的成就，并获得了许多的研究成果。

近20多年来，尤其是我国改革开放以来，随着我国科学技术水平的进步和发展，我国已从世界上许多工业发达国家引进了大量先进的机械设备和技术，经过我国机械科技人员不断积极的吸收和消化，与时俱进，开拓创新地努力奋进，使我国的行星传动技术有了迅速的发展[1-8]。

1．2 3K型行星齿轮传动在图4所示的3K型行星齿轮传动中，其基本构件是三个中心轮a、b和e，故其传动类型代号为3K[10]。

在3K型行星传动中，由于其转臂H不承受外力矩的作用，所以，它不是基本构件，而只是用于支承行星轮心轴所必需的结构元件，因而，该转臂H又可称为行星轮支架（简称为行星架）。

封闭式行星齿轮减速器的毕业设计目录毕业论文设计任务书 (I)开题报告 (Ⅱ)指导教师审查意见 (Ⅲ)评阅教师评语 (Ⅳ)答辩会议记录 (Ⅴ)中文摘要 (Ⅵ)英文摘要 (Ⅶ)1 前言 (1)1.1设计的目的 (1)1.2研究本课题的意义 (1)1.3本课题研究的范围 (1)2 选题背景 (2)2.1题目来源 (2)2.2研究目的和意义 (2)2.3国内外现状和发展趋势 (2)2.4应解决的主要问题 (5)3 方案论证 (6)3.1设计要求 (6)3.2方案得拟定 (6)3.3行星排级数得选择 (6)3.4最终方案 (7)4 设计论述 (9)4.1总体传动比设计 (9)4.2封闭式行星齿轮减速器各行星排配齿计算配齿计算 (10)4.3扭矩的计算 (11)4.4初步计算齿轮的主要参数 (12)4.5几何尺寸的计算 (14)4.6装配条件的验算 (15)4.7齿轮强度验算 (16)4.8效率的计算 (29)4.9输入轴的强度校核 (30)5 结果分析 (32)5.1计算结果 (32)5.2结果分析 (33)6 有限元分析 (34)6.1有限元简介 (34)6.2二级行星架的有限元分析过程 (34)6.3二级行星架有限元分析结果总结 (34)7总结 (37)参考文献 (37)致谢 (39)1 前言1.1 设计的目的机械毕业设计是学生学习机械专业进行的一项综合训练，其主要目的是通过毕业设计使学生巩固、加深在四年机械课程学习中学到的知识，提高学生综合运用这些知识去分析和解决问题的能力。

同时学习机械设计的一般方法，了解和掌握常用机械零部件、机械传动装置和简单机械的设计方法与步骤。

本课题研究的主要问题是电动葫芦中行星齿轮该减速器的设计，针对行星齿轮的结构设计，从而达到优化电动葫芦的结构。

研究本课题的目的是使电动葫芦达到体积小，自重轻，结构紧凑，承载能力强，传动效率高，减速器得传动比较大和使用寿命长的目的。

1.2 研究本课题的意义电动葫芦是工厂、矿山、港口、仓库、货场、商店等常用的起重设备之一，是提高劳动效率，改善劳动条件，实现工业自动化，提高效率，减轻劳动强度的重要工具。

行星齿轮减速器设计行星齿轮减速器设计毕业论文行星轮齿传动计设业毕文1论引言行星轮齿传动在国我已有许了年多的展史发很早就有了应，。

然用，自而20 纪世06 代年以来我，才开始国行对星齿传轮进行动了深较、系统入研究的试制工和。

无论作在是计设论理面方，是还试在制应用和实践面方，取得了较大的成就并均获了许多的得研究果。

成2近0多来年尤，其是我改国开革放以，随来着国科学我技水术平的步进发展和我国已从世界上，多许工业达发国家进了大量先引的进械机备设技和术，过经我机械国科人员技不积断极吸的收消和，化与时俱进，开拓新创地努力 1 进奋使，国的我星行动传技术有迅了的速展发。

2 设背景试为某计水泥械机装设计所置配需用行的星齿轮减器，已速知该行齿轮星速器的要求减输功入为率740pW K，入输转速n1 100r0mp传动为比p 3i5.5 许传动允比1差偏iP 0.1 天要每求作工1 6时小，求寿要为命2 年；要求且该行星齿减轮速器传结构动紧，外廓尺凑寸小较传动和率高效。

3设计计算 .31 选取行星轮齿速器减的动传型类和动简传图据上根述设计求可要知该，行星齿轮减速器传递率高功、动比传较大、作工境环恶等特劣。

故采点用级行星双齿传动轮。

2-AX型结简构单制造，方便适，用于任工况下的何大功率的小传动选用。

由个两2X- 型A行星轮传动串联齿成而双级的行齿星减速器较为轮合，理名义传动可分比为ip1 7. 1i p 25 进行传动传动。

简如图图1所示：1图.32配计齿算据根X-2 A行星型齿轮传比动i p 的值按和配其齿计算公，可得第一式级传的动内齿轮b1 行星齿轮c 1的数。

齿现考到该行虑星轮传齿的外廓动尺寸故选，第一取级中心齿轮a1 数为71和行星齿轮为数np3 。

据内齿根轮bz i p1 z11 a z1 b1 .7 117 103.7110 3 内齿对轮齿数进行整圆后，时实此际的P 值给与定P 的稍值变化，但有必是须控制其在传动比差范围内。

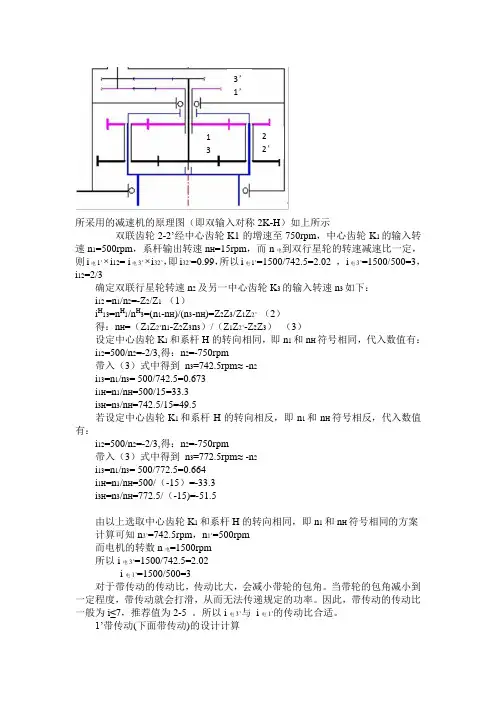

所采用的减速机的原理图（即双输入对称2K-H ）如上所示双联齿轮2-2’经中心齿轮K1的增速至750rpm ，中心齿轮K 1的输入转速n 1=500rpm ，系杆输出转速n H =15rpm ，而n 电到双行星轮的转速减速比一定，则i 电1’⨯i 12= i 电3’⨯i 32’，即i 32’=0.99，所以i 电1’=1500/742.5=2.02 ， i 电3’=1500/500=3，i 12=2/3确定双联行星轮转速n 2及另一中心齿轮K 3的输入转速n 3如下：i 12 =n 1/n 2=-Z 2/Z 1 （1）i H 13=n H 1/n H 3=(n 1-n H )/(n 3-n H )=Z 2Z 3/Z 1Z 2’ （2）得：n H =（Z 1Z 2’n 1-Z 2Z 3n 3）/（Z 1Z 2’-Z 2Z 3） （3）设定中心齿轮K 1和系杆H 的转向相同，即n 1和n H 符号相同，代入数值有：i 12=500/n 2=-2/3,得：n 2=-750rpm带入（3）式中得到 n 3=742.5rpm≈ -n 2i 13=n 1/n 3= 500/742.5=0.673i 1H =n 1/n H =500/15=33.3i 3H =n 3/n H =742.5/15=49.5若设定中心齿轮K 1和系杆H 的转向相反，即n 1和n H 符号相反，代入数值有：i 12=500/n 2=-2/3,得：n 2=-750rpm带入（3）式中得到 n 3=772.5rpm≈ -n 2i 13=n 1/n 3= 500/772.5=0.664i 1H =n 1/n H =500/（-15）=-33.3i 3H =n 3/n H =772.5/（-15)=-51.5由以上选取中心齿轮K 1和系杆H 的转向相同，即n 1和n H 符号相同的方案计算可知n 3’=742.5rpm ，n 1’=500rpm而电机的转数n 电=1500rpm所以i 电3’=1500/742.5=2.02i 电1’=1500/500=3对于带传动的传动比，传动比大，会减小带轮的包角。

毕业课程设计设计题目：塑料3K-II型微行星齿轮减速器设计方法与注塑成型技术的研究学校：专业：姓名：指导老师：目录摘要 (1)1绪论 (2)1.1工程背景 (2)1.2微注塑成型技术的特点 (2)1.2.1微型注塑机 (3)1.2.2微注射成型技术与工艺控制 (3)1.2.3微型模具制造技术 (4)1.3微注塑成型技术的国内外研究现状 (4)1.3.1国外研究现状 (5)1.3.2国内研究现状 (5)1.4微注塑成型技术中存在的问题 (6)1.5课题研究的主要内容 (6)2微行星齿轮减速器的结构设计 (8)2.1行星齿轮传动简介 (8)2.1.1行星齿轮传动的特点 (8)2.1.2 3K型行星齿轮传动的分类 (10)2.2 3K-II型行星齿轮减速器的组成与工作原理 (10)2.2.1 3K-II型行星齿轮减速器的组成 (10)2.2.2 3K-II型行星齿轮减速器的运行原理 (10)2.3 3K-II型微行星齿轮减速器的设计 (11)3.塑料微行星齿轮减速器的强度分析 (12)3.1材料选择 (12)3.2塑料齿轮的失效形式 (13)4塑料微行星齿轮减速器的内齿轮注塑模具研制 (15)4.1浇注系统的设计 (15)4.1.1主流道的设计 (15)4.1.2分流道的设计 (15)4.1.3浇口的设计 (16)4.2型腔镶块的设计 (16)4.3冷却系统的设计 (16)4.4顶出机构的设计 (17)结论 (19)参考文献 (20)致谢 (21)塑料3K-II型微行星齿轮减速器设计方法与注塑成型技术的研究摘要微机械是面向21世纪的新科技,对人类未来社会具有重要影响。

微行星齿轮减速器是微机械驱动器的重要组成部分。

为了实现微机械的轻量化以及促进微行星齿轮减速器的批量生产,本文以塑料微行星齿轮减速器为研究对象,对3K-n型微行星齿轮减速器的结构组成、运行原理以及设计依据与方法进行了详细的分析,对其可能工作条件下的力学性能进行了计算,并设计制造了该微行星齿轮减速器中固定内齿轮与输出内齿轮的注塑成型模具,最后对固定内齿轮与输出内齿轮的注塑成型工艺参数设置进行了预测。

目录摘要 (4)主要角下标 (4)第一部分概述 (6)1.1齿轮减速器的研究现状 (6)1.2齿轮减速器的发展趋势 (7)1.3我的课题的提出和论文的主要内容 (9)第二部分传动发案的确定 (11)2.1齿轮传动比较和选择 (11)2.1.1齿轮传动的特点 (11)2.1.2齿轮传动两种大的类型 (11)2.1.3定轴轮系和行星轮系的比较 (12)2.2选择行星机构的类型 (13)2.2.1行星机构的类型及特点 (13)2.2.1.1 Z-X-V型渐开线行星机构 (13)2.2.1.2 2Z-X型渐开线行星齿轮机构 (14)2.2.1.3 3Z型渐开线行星齿轮机构 (15)2.2.2渐开线行星齿传动的发展趋势 (16)第三部分设计计算与材料的确定及齿轮与轴的加工工艺性 (18)3.1传动系统的运动学和动力学计算 (18)3.1.1各级传动比计算 (18)3.1.2运动和动力参数计算 (19)3.2传动零件的设计步骤及参数的选择 (20)3.2.1设计步骤 (20)3.2.2齿轮材料的选择及其热处理 (21)3.2.3确定传动精度等级 (21)3.2.4 效率计算 (21)3.2.5装配条件的验算 (23)3.2.6两级之间连接计算 (24)3.2.7齿轮强度验算 (25)3.2.8齿轮加工工艺 (37)3.3轴设计计算与校核 (41)3.3.1低速轴的设计与校核 (41)3.3.2高速级的设计与校核 (46)3.3.3行星轮轴的设计与校核 (48)3.3.4行星轮轴的加工工艺 (51)3.4轴承的选择计算 (52)3.5键连接的选择计算 (55)3.6箱体的设计计算 (58)3.7润滑和密封的选择 (59)3.8传动装置的附件及说明 (59)第四部分设计小节 (60)附图1 (61)附图2 (62)附图3 (63)附图4 (64)第五部分参考资料 (65)摘要本文完成了对一个二级行星齿轮减速器的结构设计。

目录目录 (1)1. 概述 (1)1.1机械优化设计与减速器设计现状 (1)1。

2课题的主要任务 (2)1.3课题的任务分析 (2)2。

二级圆柱齿轮减速器的一般设计过程 (3)2。

1传动装置运动和参数的确定 (3)2。

1.1设计参数 (3)2。

1。

2基本运动参数的确定 (3)2.2齿轮设计部分 (4)2.2。

1高速级齿轮 (4)2。

2.2低速级齿轮 (8)3. 优化设计部分 (12)4. 轴设计部分 (15)4。

1轴1设计 (15)4。

11轴的结构设计 (15)4.12计算该轴的支反力、弯矩、扭矩 (16)4。

2轴2设计 (18)4。

21轴的结构设计 (19)4.22计算该轴的支反力、弯矩、扭矩 (20)4.3轴3设计 (22)4。

31轴的结构设计 (23)4.32计算该轴的支反力、弯矩、扭矩 (23)5. 轴承的校核 (27)5.1 轴承的失效形式 (27)5.11 疲劳破坏。

(27)5.1.2 永久变形。

(27)5。

2 滚动轴承的寿命校核 (27)5。

2.1一轴的轴承计算 (27)5.2.2 Ⅱ轴轴承校核 (29)5。

2.3 Ⅲ轴轴承的校核 (29)6. 键的设计和计算 (31)6.1选择键联接的类型和尺寸 (31)6。

2校和键联接的强度 (31)6。

3键与轮毂键槽的接触高度 (31)7。

箱体结构的设计 (32)8. 润滑密封设计 (35)9。

三维建模 (36)1、箱体的绘制 (36)2、减速器的装配 (53)总结 (57)参考文献 (58)1. 概述1.1机械优化设计与减速器设计现状机械优化设计是在电子计算机广泛应用的基础上发展起来的一门先进技术.它是根据最优化原理和方法，利用电子计算机为计算工具，寻求最优化设计参数的一种现代设计方法。

实践证明,优化设计是保证产品具有优良的性能、减轻重量或体积、降低成本的一种有效设计方法.机械优化设计的过程是首先将工程实际问题转化为优化设计的数学模型，然后根据数学模型的特征，选择适当的优化设计计算方法及其程序,通过计算机求得最优解。
