辨别欧姆龙继电器方法

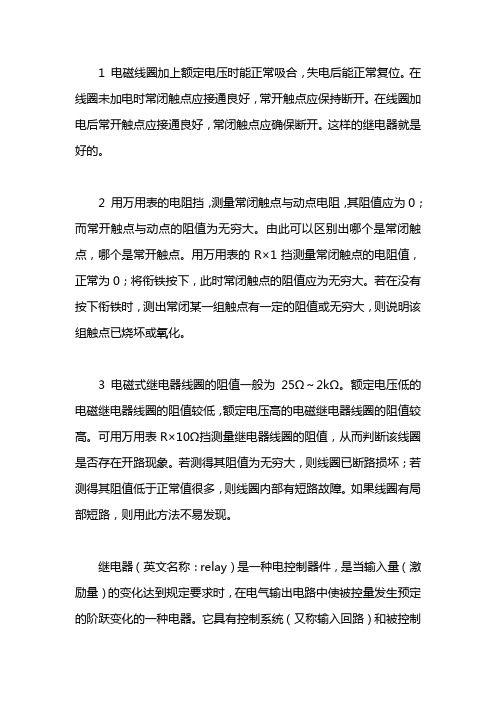

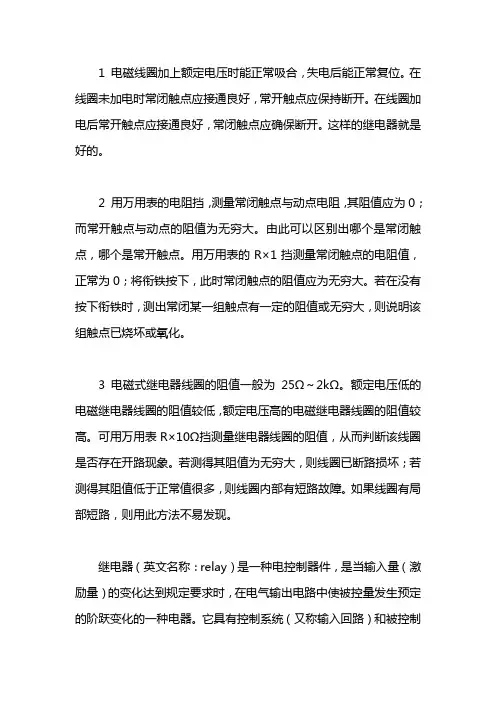

1 电磁线圈加上额定电压时能正常吸合，失电后能正常复位。

在线圈未加电时常闭触点应接通良好，常开触点应保持断开。

在线圈加电后常开触点应接通良好，常闭触点应确保断开。

这样的继电器就是好的。

2 用万用表的电阻挡，测量常闭触点与动点电阻，其阻值应为0；而常开触点与动点的阻值为无穷大。

由此可以区别出哪个是常闭触点，哪个是常开触点。

用万用表的R×1挡测量常闭触点的电阻值，正常为0；将衔铁按下，此时常闭触点的阻值应为无穷大。

若在没有按下衔铁时，测出常闭某一组触点有一定的阻值或无穷大，则说明该组触点已烧坏或氧化。

3 电磁式继电器线圈的阻值一般为25Ω～2kΩ。

额定电压低的电磁继电器线圈的阻值较低，额定电压高的电磁继电器线圈的阻值较高。

可用万用表R×10Ω挡测量继电器线圈的阻值，从而判断该线圈是否存在开路现象。

若测得其阻值为无穷大，则线圈已断路损坏；若测得其阻值低于正常值很多，则线圈内部有短路故障。

如果线圈有局部短路，则用此方法不易发现。

继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。

通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

电符号和触点形式：继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。

同时在长方框内或长方框旁标上继电器的文字符号“J”。

继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。

另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。

欧姆龙中间继电器样本欧姆龙是一家著名的电子元器件制造商，其中的中间继电器是其产品线中的重要组成部分。

中间继电器是一种电磁继电器，通常用于电气控制电路中的信号传输和电器设备的控制。

本文将介绍欧姆龙公司的中间继电器样本，包括其特点、应用领域以及各种型号的介绍。

欧姆龙的中间继电器具有以下特点：1.小型化设计：欧姆龙的中间继电器采用了小型的设计，体积小，重量轻，便于安装和布线。

同时，小型化设计也减少了占用空间，提高了设备的整体性能。

2.高可靠性：欧姆龙的中间继电器具有高可靠性，能够稳定地工作在恶劣的环境条件下。

它们能够抵抗强烈的震动和冲击，并具有抗干扰能力。

3.高精度：欧姆龙的中间继电器具有高精度的触点，能够实现精确的信号转换和电器设备的控制。

它们具有良好的接触性能，能够确保信号的可靠传输。

4.低功耗：欧姆龙的中间继电器采用了低功耗的设计，能够节省能源并减少热量的产生。

这不仅有助于延长设备的使用寿命，还符合节能环保的要求。

欧姆龙的中间继电器广泛应用于各个领域，如机械制造、自动化控制、家电产品、电力系统等。

它们在这些领域中起到了信号传输、控制和保护的作用。

以下是欧姆龙公司常见的中间继电器型号和其特点介绍：1.G2R系列：G2R系列中间继电器是欧姆龙中间继电器产品线中的经典之作。

它们具有高可靠性和高精度的特点，并且采用了小型化设计。

该系列中的继电器拥有多种不同的型号和规格，以满足不同应用领域的需求。

2.G2A系列：G2A系列中间继电器是欧姆龙中间继电器产品线中的高精度型。

它们具有高精度的触点，能够实现精确的信号转换和电器设备的控制。

该系列中的继电器适用于精密仪器、自动化设备等应用。

3.G2K系列：G2K系列中间继电器是欧姆龙中间继电器产品线中的高可靠性型。

它们具有高可靠性和抗干扰能力，在恶劣的环境条件下依然能够稳定工作。

该系列中的继电器适用于电力系统、机械制造等应用。

以上是关于欧姆龙中间继电器样本的简要介绍。

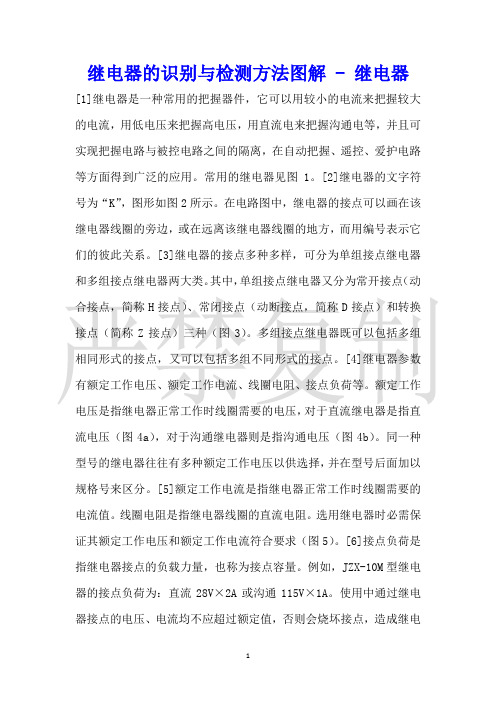

继电器的识别与检测方法图解 - 继电器[1]继电器是一种常用的把握器件，它可以用较小的电流来把握较大的电流，用低电压来把握高电压，用直流电来把握沟通电等，并且可实现把握电路与被控电路之间的隔离，在自动把握、遥控、爱护电路等方面得到广泛的应用。

常用的继电器见图1。

[2]继电器的文字符号为“K”，图形如图2所示。

在电路图中，继电器的接点可以画在该继电器线圈的旁边，或在远离该继电器线圈的地方，而用编号表示它们的彼此关系。

[3]继电器的接点多种多样，可分为单组接点继电器和多组接点继电器两大类。

其中，单组接点继电器又分为常开接点（动合接点，简称H接点）、常闭接点（动断接点，简称D接点）和转换接点（简称Z接点）三种（图3）。

多组接点继电器既可以包括多组相同形式的接点，又可以包括多组不同形式的接点。

[4]继电器参数有额定工作电压、额定工作电流、线圈电阻、接点负荷等。

额定工作电压是指继电器正常工作时线圈需要的电压，对于直流继电器是指直流电压（图4a），对于沟通继电器则是指沟通电压（图4b）。

同一种型号的继电器往往有多种额定工作电压以供选择，并在型号后面加以规格号来区分。

[5]额定工作电流是指继电器正常工作时线圈需要的电流值。

线圈电阻是指继电器线圈的直流电阻。

选用继电器时必需保证其额定工作电压和额定工作电流符合要求（图5）。

[6]接点负荷是指继电器接点的负载力量，也称为接点容量。

例如，JZX-10M型继电器的接点负荷为：直流28V×2A或沟通115V×1A。

使用中通过继电器接点的电压、电流均不应超过额定值，否则会烧坏接点，造成继电器损坏。

一个继电器的多组接点的负荷一般都是一样的（图6中的K-1）。

[7]电磁式继电器是最常用的继电器之一，其结构示于图7。

它是利用电磁吸引力推动接点动作的，由铁芯、线圈、衔铁、动接点、静接点等部分组成。

平常，衔铁在弹簧的作用下向上翘起。

当工作电流通过线圈时，铁芯被磁化，将衔铁吸合向下运动，推动动接点与静接点接通，实现了对被控电路的把握。

欧姆龙继电器继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

欧姆龙中间继电器应用范围应用范围：电力工业、电梯行业、立体车库、汽车工业、汽车配套、饲料工业、冶铝工业型机、制冷工业、钢铁工业、燃烧控制系统、有色金属冶炼、玻璃工业、建筑机械、纺织机械、水处理等行业欧姆龙继电器---一般继电器序型号描述号欧姆龙继电器---固态继电器欧姆龙继电器---继电器底座一三七一七八四六九零二omronMY4J中间继电器omronMY4JIEC2553A150VAC5A240VAC5A28VDC5A240V-AC15A28V-DC1这个是继电器的参数(继电器是DC12V)，用在12V7A蓄电池上，一直24小时通电常开状态，能用多久？有什么办法能省电，继电器通电常开状态能用大概5-10天？（说明：此继电器不能改常关，因常关下是接9v电池供电,意思是常开就是12v蓄电池供电，继电器不工作就由9v电池供电）把我所有的财富分都给你。

50分继电器在12V7A上能用多久主要看线圈的功耗，你的继电器我不熟悉，但是一般10A以下的继电器大多是0.36W的。

也就是按12VX7A=84W。

最多可以使用84W/0.36=233小时，折合9.7天。

由于受到电瓶是否充满，质量等原因，还有电瓶放电电压下降后电流减小，使用时间变长等，实际时间不排除在5-15天都有可能。

对于要减小继电器耗电，可以使用电压更加高的继电器。

比如16V或者18V、24V等，不过吸合的时候就需要电路自举升压使得继电器吸合。

吸合之后，由12V继续维持工作。

一般继电器吸合之后，维持电压大约在1/3到1/4之间。

这样大概可以省电100%到200%。

但电路相对复杂。

也可以直接采用16V继电器，也可以相对省一点的。

继电器的检测方法
1、测触点电阻
用表的电阻档，测量常闭触点与动点电阻，其阻值应为0；而常开触点与动点的阻值就为无穷大。

由此可以区别出那个是常闭触点，那个是常开触点。

2、测线圈电阻
可用表R×10Ω档测量线圈的阻值，从而判断该线圈是否存在着开路现象。

3、测量吸合电压和吸合电流
找来可调稳压和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。

慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。

为求准确，可以试多几次而求平均值。

4、测量释放电压和释放电流
也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流，亦可尝试多几次而取得平均的释放电压和释放电流。

一般情况下，继电器的释放电压约在吸合电压的10~50％，如果释放电压太小（小于1/10的吸合电压），则不能正常使用了，这样会对电路的稳定性造成威胁。

标签:
继电器
1。

omron欧姆龙继电器工作电流
（实用版）
目录
1.欧姆龙继电器简介
2.欧姆龙继电器的工作电流
3.欧姆龙继电器的型号及参数
4.欧姆龙继电器的质量与应用领域
5.欧姆龙继电器的选购建议
正文
一、欧姆龙继电器简介
欧姆龙继电器，作为全球知名的电气设备制造商，其生产的继电器产品在业界具有广泛的应用。

继电器是一种电子控制器件，具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，起着自动调节、安全保护、转换电路等作用。

二、欧姆龙继电器的工作电流
欧姆龙继电器的工作电流是指继电器在正常工作状态下所需的电流。

继电器的工作电流有多种规格，不同型号的继电器工作电流也不同。

在选择继电器时，需要根据实际应用场景选择合适工作电流的继电器，以保证电路的正常工作和继电器的使用寿命。

三、欧姆龙继电器的型号及参数
欧姆龙继电器的型号众多，常见的有 MY4N、MY4NJ 等。

其中，型号中的数字和字母代表了不同的参数，如工作电压、工作电流、触点数量等。

在选择欧姆龙继电器时，需要仔细了解其型号和参数，确保选购的继电器符合实际应用需求。

四、欧姆龙继电器的质量与应用领域
欧姆龙继电器的质量在业界处于领先水平，其产品广泛应用于工业自动化、家用电器、安防监控等领域。

欧姆龙继电器具有较高的可靠性和稳定性，可以在各种恶劣环境中长期稳定工作。

五、欧姆龙继电器的选购建议
在选择欧姆龙继电器时，需要根据实际应用场景和需求，综合考虑继电器的工作电流、型号、参数等因素。

同时，选购时也要注意检查产品的外观质量和标识，确保选购到正品。

欧姆龙plc特殊继电器使用列表欧姆龙PLC（可编程逻辑控制器）是一种常用于自动化控制系统中的设备，用于控制和监测各种工业过程。

PLC特殊继电器是PLC中的一种重要组件，用于实现特定的控制逻辑和功能。

本文将介绍欧姆龙PLC特殊继电器的使用列表。

一、PLC特殊继电器简介PLC特殊继电器是一种逻辑控制器中的输出元件，其作用是根据特定的控制逻辑状态，对外部设备进行控制和驱动。

PLC特殊继电器通常具有多种功能，如计数、定时、延时、比较等，能够满足各种复杂的控制需求。

二、PLC特殊继电器使用列表1. 计数器（CT）计数器是一种常见的PLC特殊继电器，用于对输入信号进行计数。

在欧姆龙PLC中，可以通过设定计数器的初始值、计数方式和计数触发条件来实现不同的计数功能，如正向计数、反向计数、步进计数等。

2. 定时器（TIM）定时器是另一种常见的PLC特殊继电器，用于控制输出信号在一定时间内的延时或定时操作。

在欧姆龙PLC中，可以通过设定定时器的延时时间、定时方式和触发条件来实现不同的定时功能，如延时触发、周期定时、单次定时等。

3. 比较器（CMP）比较器是一种用于比较输入信号与设定值之间关系的PLC特殊继电器。

在欧姆龙PLC中，可以通过设定比较器的输入信号和设定值，并选择比较方式（大于、等于、小于）来实现不同的比较功能，如温度比较、压力比较等。

4. 移位寄存器（MOV）移位寄存器是一种用于对二进制数进行移位操作的PLC特殊继电器。

在欧姆龙PLC中，可以通过设定移位寄存器的输入信号、移位方向和移位位数来实现不同的移位功能，如数据传输、数据清零等。

5. 累加器（ACC）累加器是一种用于对输入信号进行累加操作的PLC特殊继电器。

在欧姆龙PLC中，可以通过设定累加器的初始值、累加方式和触发条件来实现不同的累加功能，如累加求和、累加平均值等。

6. 条件继电器（CND）条件继电器是一种根据特定条件执行控制逻辑的PLC特殊继电器。

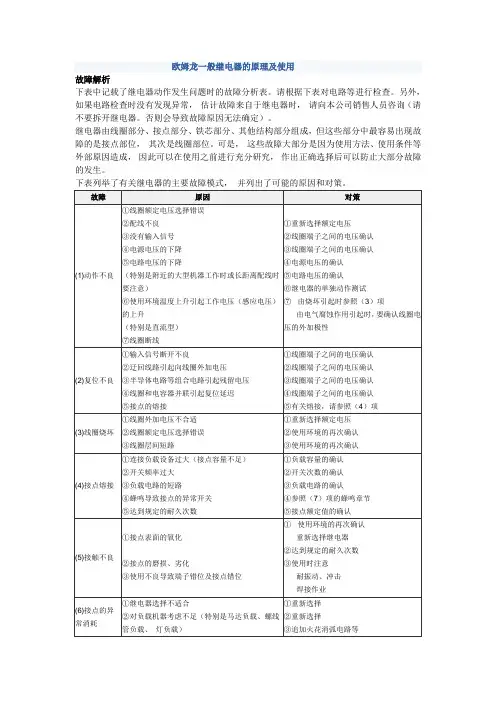

③无接点保护电路④邻接接点之间耐压不足④重新选择继电器(7)蜂鸣①线圈外加电压的不足②电源纹波过大（直流型）③线圈额定电压选择错误④输入电压缓慢上升⑤铁芯部位的磨损⑥可动铁片和铁芯之间混入异物①线圈端子之间的电压确认②纹波系数的确认③重新选择额定电压④电路的添加更改⑤达到规定的耐久次数⑥除去异物「控制设备的正确使用方法」（NECA发行）控制用继电器篇终端继电器使用注意事项●各产品的个别注意事项，请参见各产品的「请正确使用」栏。

●安装要连接多个进行安装时，考虑继电器自身发热，应使其保持在55 ℃以下，或设置间隔等。

（G3S4型为80℃）●继电器的更换·拆卸G6B-4CB、G6B-4 □□ ND、G3S4型继电器时，如右图所示请使用工具（P6B-Y1）。

·G6B-F4B/-4B、G3DZ-F4B/- 4B，请使用终端继电器上所带的拆卸工具。

·更换继电器时，请务必在切断电源的状态下进行。

·安装继电器时，请垂直插入，以使继电器端子牢固插入插座接插件插针内。

·G6B-48BND （高可靠性型）中为提高可靠性，直接焊接到基板，因此不可更换继电器。

·不可混有异种电压规格的继电器。

●布线请注意输入侧○＋、○－的极性。

另外，G3S4-D型中在输出侧也有极性，敬请注意。

●线圈外加电压·请勿连续施加超过最大容许电压的线圈外加电压。

·在线圈输入中平行连接其他感性负载等时，当电源中含有浪涌时，请勿使用。

否则浪涌吸收用二极管会破损。

●使用·请勿使产品落下，施加异常的振动冲击或者在端子上施加蛮力。

·使用时请事先确认继电器是否有上浮。

●安装螺钉的紧固·端子螺钉的紧固转矩0.78～1.18N · m·在面板等上直接固定螺钉时0.59～0.98N · m●设置场所请勿设置在以下场所，可能会导致故障及误动作。
