常用电工仪表及测量PPT课件

THANKS
感谢观看
智能电度表的测量原理
要点一
总结词
具备智能化的数据处理和通信功能，能够实现远程抄表、远程控制和能源管理。
要点二
详细描述
智能电度表是一种高度智能化的电能测量仪表，它集成了数据处理、通信和控制等多种功能。通过内置的微处理器和传感器，智能电度表能够实时监测和记录电能消耗数据，并通过通信接口将这些数据传输到上位机或云平台进行进一步处理和分析。此外，智能电度表还能够实现远程控制和能源管理，帮助用户实现节能减排和降低运营成本。
钳形电流表由电流互感器和测量表头组成，其中电流互感器采用高磁导率的磁芯材料制成，当导线穿过磁芯时，会在磁芯中产生磁场，从而在二次绕组中产生感应电动势。
测量表头将二次绕组中的感应电动势转换为电压或电阻，以便于读取。钳形电流表的变比通常为500:1或1000:1，即一次绕组中的电流变化1A时，二次绕组中的感应电动势变化为 500A或1000A。
详细描述
电工仪表是用于测量、记录和计算电学量的设备和工具，是电力系统中的重要组成部分。根据测量原理和应用领域的不同，电工仪表可分为多种类型，如电流表、电压表、功率表、万用表等。
电工仪表的误差与准确度
总结词
电工仪表的误差是指测量结果与实际值之间的差异，准确度则反映了测量结果的可靠性。
详细描述Biblioteka 功率因数表通过测量相位角来计算功率因数，从而反映电路的功
率传输效率。
三相功率表的测量原理
三相功率表是用来测量三相电路中每一相的功率、总功率以及不平衡度的仪表
。
三相功率表的测量原理与单相功率表类似，也是基于电压和电流的测量。
三相功率表通常由三个单相功率表组成，分别测量三相电压和电流，并通过计

常用电工工具和仪表ppt课件

4
（2）高压验电器 ▪ 高压验电器又称高压测电器。
5
▪ 使用高压验电器时要注意下列几个方面： ▪ a、高压验电器在使用前应经过检查，确定
其绝缘完好，氖管发光正常，与被测设备电压等级相适应。 ▪ b、进行测量时，应使高压验电器逐渐靠近被测物丢体，直至氖管发亮，然后立即撤回。 ▪ C、使用高压验电器时，必须在气候条件良好的情况下进行，在雪、雨、雾、湿度较大的情况下，不宜使用，以防发生危险。
▪ ▪ 注意：活络扳手不可反用，以免损坏活络
扳唇；不可用加力杆接长手柄以加大扳拧力矩；不可当撬棒和手锤使用
17
9）电烙铁
▪ 电烙铁是使用最多、最频繁的钎焊（也称锡焊）的工具。按加热方式不同，可分为内热式和外热式，按照热功率大小可分为 15W、20W、25W、30W等，此外还有恒温电烙铁、吸锡电烙铁等。
18
10）手电钻和冲击钻
▪ 电钻的种类很多，常用的有手枪式和手提式，主要用来钻削金属、木材等构件上的孔洞。
19
11）脚扣和安全带
（1）脚扣脚扣又称铁脚，是
一种攀登电杆的工具，一种是扣环上制有铁齿，供攀登木电杆用，一种是扣环上有橡胶套，供攀爬混泥土电杆用
(a)
防滑胶套
(b)
20
▪ （2）安全带
常用电工工具和仪表
关伟明
1
常用电工工具
▪ 一、常用电工工具
▪
电工工具是电气操作的基本工具，电气操作人员必须
掌握电工常用工具的结构、性能和正确的使用方法。
▪
常用电工工具基本分为三类：
▪
1、通用电工工具：指电工随时都可以使用的常备工
具。主要有测电笔、螺丝刀、钢丝钳、活络扳手、电工刀、

常用电工工具和仪表的使用课件

2．钳形表的使用方法
使用钳形表时，首先将
其量程选择开关转到合
适的挡位，手持胶木手
柄，用手指钩住开合手
柄，用力一握，铁芯打
开，将被测导线引入铁
芯中央，然后松开手柄
使钳口表面紧紧贴合，
图2-15 钳形电流表
将表拿平，即可读取测
1—被测导线； 2—二次绕组； 3—开合手柄；4—量程选择开
量值。
图2-6 剥线钳
(a)剥线钳的外形；(b) 剥线钳的使用方法
1—钳口；2—钳柄
6．电工刀电工刀是用来剖削电线线头、切割木台缺口、削制木榫的专用工具。有的电工刀还带有手锯和尖锥，用于电工器材的切割和扎孔。
图2-7 电工刀 1—刀身；2—刀柄
7．螺丝旋具
螺丝旋具俗称起子、改锥、螺丝刀或旋凿，是一种紧固或拆卸螺丝钉的工具。螺钉旋具的式样和规格很多，按头部形状不同可分为一字形和十字形两种。
(a)
(b)
(c)
图2-14 兆欧表
(a) 兆欧表外形； (b)兆欧表的原理接线图； (c)屏蔽极的使
用
2．兆欧表的使用方法常用兆欧表的电压有500V，1000V及 2500V等几种。在使用兆欧表测试之前，要先将设备切断电源并充分放电；被测设备的表面要处理干净。如果需要再次测试的电气设备要及时对地放电。将表摇匀之后再进行接线和测量，测量过程中必须保持转速的恒定。当试品电容较大时，测量后须先把兆欧表从测量回路断开，然后才能停止转动发电机，以避免试品电容电流反充损坏仪表。在兆欧表停止转动和被测设备充分放电之后，才能用手触及被测设备的导电部分。
互感器；7—铁芯；8—钳口
4．偏口钳
偏口钳在剪切导线，尤其是剪切印制线路板上过长的元件引线时选用。偏口钳还可以代替剪刀剪切绝缘套层、尼龙扎线卡等。

常用电工工具和仪表操作培训课件.pptx

常用电工工具、仪表及操作工艺
•万用表使用注意事项
• (1)、在接入电路进行测量前 , 需先检查转换开关是否在所测档位上 , 不得放错。
• (2)、测量电阻时，必须将被测电阻与电源断开。因电阻挡是由电池供电的，为此被测电路上的电阻元件决不能带电测量，否则会烧坏表头。当电路中有电容时 , 须先将电容短路放电，以免损坏仪表。
• （8）、万用表是一种比较精密的仪表 , 应谨慎使用 , 要注意防震、防潮和防高温。不用时应放在干燥的地方。
常用电工工具、仪表及操作工艺
（一）模拟式万用表模拟式万用表主要由表头、测量线路、转换开关三部分组成。表头用于指示被测量的数值，测量线路用于将各种被测量转换到适合表头测量的直流微小电流，转换开关实现对不同测量线路的选择，以适用各种测量要求。模拟式万用表的刻度盘、转换开关、调零旋钮、接线柱(或表笔插孔)通常集中安装在面板上，外形做成便携式或袖珍式，使用起来十分方便。MF30 型万用表的外形结构如图3.17所示。
常用电工工具、仪表及操作工艺
图3．2 10kV高压验电器 1——握柄； 2——护环； 3——固紧螺钉； 4——氖管窗；5——金属钩；6——氖管
图3.3 高压验电器的使用方法 1——正确握法；2——错误握法
常用电工工具、仪表及操作工艺
二、钢丝钳钢丝钳又称为钳子，如图3.4所示。钢丝钳的用途是夹持或折断金属薄板以及切断金属丝(导线)。电工使用的钢丝钳带绝缘手柄，一般钢丝钳的规格有 1 5 0 mm、175mm 和 2 0 0 mm 三种，绝缘护套耐压为 500V，所以只能适应于低压带电设备使用。
• (5) 、不准用欧姆挡去直接测量微安表头、检流计、标准电池等的电阻 , 以免损坏仪器。

维修电工第1章上电工常用仪器仪表ppt课件

指针式万用表使用方法
用指针式万用表判断基极b和三极管的类型:
如果两次测得的电阻值都很大，则假设的基极是正确的,且被测三极管为 PNP 型管。如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为"基极"，再重复上述测试。
指针式万用表使用方法
判断集电极c和发射极e:
(2) 由于一次绕组工作电压较高，
二次绕组与铁心必须接地。
第二节模拟式万用表 2.1 MF500型
MF500型万用表具有二十三档量程 MF500型指针万用表的外形结构
MF500型万用表表头刻度盘
MF500型指针式万用表技术规范
• 功能
量程
灵敏度
标度尺
• 直流电流 0～1～10～100～500mA 第二条刻度线
例：44C2--A 磁电式电流表 T62--V 电磁式电压表 DD28 电动式电能表
表电工仪表的型号
常用电工仪表
一、常用电工仪表概述（四）电工仪表的选择 1．仪表类型的选择
۞ 测量直流时，可使用磁电式、电磁式或电动式仪表，由于磁电式的灵敏度和准确度最高，所以使用最为普遍。
۞ 测量交流时，可使用电磁式、电动式或感应式等仪表，其中电磁式应用较多。
转换装置通常由选择（转换）开关、接线柱、按钮、插孔等组成。
2.3 指针式万用表的特点
万用表的重要性能之一是灵敏度，表头的灵敏度是指表头指针由零刻度偏转到满刻度时，动圈中通过的电流值。
例如，作100V量程的直流电压测量时，指针满度值的电流为50μA，则该万用表的内阻Ri为
Ri 100V 2M
量，晶体管主要直流参数的测量等。
指针式万用表的正确使用

常用电工仪表培训ppt课件

钳形电流表的组成：
钳形电流表简称钳形表，其工作部分主要是由一只电磁式电流表和穿心式电流互感器组成。穿心式电流互感器铁芯制成活动开口，且成钳形，故名钳形电流表。
钳形电流表的分类：
钳形电流表按显示方式分有指针式和数字式；按功能分主要有交流钳形电流表、多用钳形表、谐波数字钳形电流表、泄露电流钳形表和交直流钳形电流表等几种
ppt精选版
8
（3）人为误差
ppt精选版
9
1.4 电工电子仪器仪表使用常识
• 1.4.1 仪器使用常识 • 1.4.2 仪器日常维护
ppt精选版
10
1.4.1 仪器使用常识
1.开机前注意事项 2.开机时注意事项 3.测试时注意事项 4.关机时注意事项
ppt精选版
11
1.4.2 仪器日常维护
不同之处为：交流电压档标有“”通常有10V、
50V、250V、500V等不同量程；测量时，不区分
红黑表笔，只要并联在被测电路两端即可。
ppt精选版
35
4．电阻的测量
电阻测试示例图
选择量程倍率
欧姆调零
读数
ppt精选版
36
2.5 数字式Байду номын сангаас用表及其使用
2.5.1 2.5.2 2.5.3
数字万用表简介数字万用表的特点数字万用表的使用方法
测量前应先估计被测电流的大小，选择合适的量程。
测量时被测载流导线应放在钳口内的中心位置，以免误差增大。
当被测电路电流较小时，为使读数较准确，可将被测载流导线在钳口部分的铁心柱上缠绕几圈后进行测量，实际电流值等于仪表的读数除以放在钳口中的导线圈数。
测量完毕，钳形表不用时，应将量程选择开关旋至最高量程档。

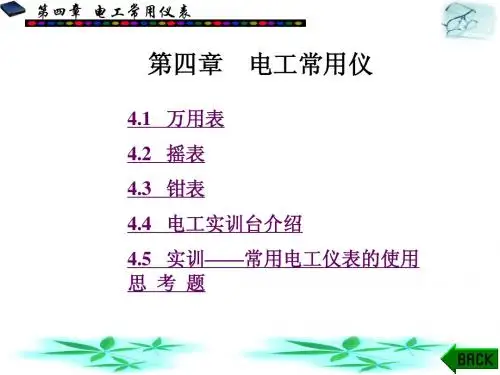

电工常用仪表

时, 表示不进行绝缘试验。
第四章电工常用仪表 ⑷防外磁电场级别符号: 表示三级防外磁场。表示直流
(5) 电流种类符号: ~ 表示交/直流; 或脉动直流。
(6) A-V-Ω 表示可测电流、电压和电阻。
第四章电工常用仪表 2) 面板数字 (1) 表示准确度等级的数字: ～5.0表示交流5.0级; 2.5表示直流或脉动直流2.5级; Ω 2.5表示电阻挡为2.5级准确度。
第四章电工常用仪表 (3) 红表笔接二极管正极,黑表笔接其负极, 则可测得二极管正向压降的近似值。可根据电压降大小判断出二极管材料类型。 (4) 将两只表笔分别触及被测电路两点,若两点电阻值小于70Ω 时,表内蜂鸣器发出叫声,则说明电路是通的, 反之, 则
不通。以此来检查电路通/断。
第四章电工常用仪表 9) 三极管共发射极直流电流放大系数的测试 (1) 将转换开关置于hFE位置。 (2) 测试条件为: IB=10μA, UCE=2.8 V。 (3) 三只引脚分别插入仪表面板的相应插孔, 显示器将显示出hPE的近似值。
第四章电工常用仪表 (5) 测量电压时: 万用表与被测电路并联, 测直流电压时, 高电位接红表笔, 低电位接黑表笔。 (6) 测量电阻时: 万用表与被测电路并联, 每次换量程都要先进行欧姆调零,也叫电气调零,欧姆调零旋钮在四个插孔中间偏上标有“Ω ” 符号。欧姆调零时, 将两表笔短接,调节欧姆调零旋钮, 使指针指在右边零位。
第四章电工常用仪表 3. 注意事项 (1) 数字万用表内置电池后方可进行测量工作,使用前
应检查电池电源是否正常。
(2) 检查仪表正常后方可接通仪表电源开关。 (3) 用导线连接被测电路时, 导线应尽可能短, 以减少测量误差。 (4) 接线时先接地线端, 拆线时后拆地线端。 (5) 测量小电压时, 逐渐减小量程, 直至合适为止。

电工常用仪表及电力安全工器具使用ppt课件

d交直流电流的测量：将量程开关拨至DCA（直流）或 ACA（交流）的合适量程，红表笔插入mA孔（＜200mA 时）或10A孔（＞200mA时）,黑表笔插入COM孔，并将万用表串联在被测电路中即可。测量直流量时，数字万用表能自动显示极性。 e电阻的测量：将量程开关拨至Ω的合适量程，红表笔插入 V／Ω孔，黑表笔插入COM孔。如果被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。

g如果不知道被测电压或电流的大小，应先用最高档，然后再选用合适的档位来调试，以免表针偏转过度而损坏表头。 h测量电阻时，不要用手触及元件的裸体的两端，以免人体电阻与被测电阻并联，使测量结果不准确。 i测量电阻时，如将两支表棒短接，调“零欧姆” 旋钮至最大，指针任然达不到0时，这是由于表内电池电压不足，应更换新电池。 j万用表不用时，不要旋在电阻档，因为内有电池，如不小心易使两根表棒相碰短路，不仅耗费电池，严重时甚至会损坏表头。
3.万用表组成表头：它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能测量电路：测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成。转换开关等：其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
绝缘工器具

1.高压验电器常用声光棒状可伸缩型高压验电器，在检测高压电器设备时，如被测设备带电，验电器内部报警电路中的两只发光二极管会间歇性的闪烁发光，同时压电陶瓷片也发出间歇性报警声，警告有电。使用高压验电器时必须注意其额定电压和被检验电气设备的电压等级相适应，验电器表面无破损、裂纹，合格证在有效期内，否则可能会危及验电操作人员的人身安全或造成误判断。验电时必须两人进行，一人验电，一人监护，验电时操作人员应戴绝缘手套，手握在罩护环以下的握手部位，验电人应与电器设备保持足够安全距离，并将绝缘杆全部拉伸到位，最好站在绝缘垫上。验电人的手指不要碰到金属部分，以防止触电。先在有电设备上进行检验，检验时应渐渐将验电器移近带电设

常用电工仪表的分类型号及标志ppt课件

常用电工仪表的分类、型号和标志
1
一、常用电工仪表的分类
在电工测量中，测量各种电量、磁量及电路参数的仪器仪表统称为电工仪表。 1．按测量对象不同：电流表、电压表、功率表、电度表、电阻表。 2．按仪表的工作原理：磁电式（C）、电磁式（T）、电动式（D）、感应式（G）。
2
3．按测量电流种类：交流表、直流表、交直流两用表。
23
识别电流表的表盘上的符号
上面仪表面板上的型号符号及图形符号的含义是什么？
24
常用仪器仪表
指示万用表
25
数字万用表
26
兆欧表
27
钳形电表
28
电度表
29
可调电源 30
信号发生器
31
示波器
32
282
系列代号中
系
设
DD—单相电能表
列
计
DS—三相电能表
代
序
DX—无功电能表
号
号
表示一块设计序号为282的单相电能表
16
本节小结
一、指示仪表、比较仪表、数字仪表和智能仪表
四大类。
二、电工指示仪表的型号
安装式指示仪表的型号便携式指示仪表的型号电能表的型号
17
三、电工仪表的标志
• 不同的电工仪表具有不同的技术特性，为方便选择和使用仪表，规定用不同的符号来表示这些技术特性，并标注在仪表的面板上，这些图形符号叫做仪表的标志。
4
常见的安装式仪表
5
便携式仪表
6
比较仪表
• 比较仪表的特点：在测量过程中，通过被测量与同类标准量进行比较，然后根据比较结果才能确定被测量的大小。

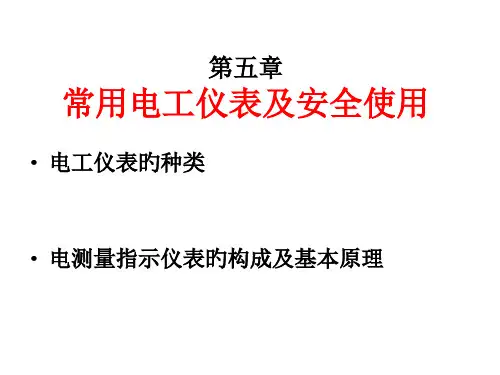

常用的电工仪表及安全使用

测量技巧
• 测电容：用电阻档，根据电容容量选择合适旳量程，并注意测量时对于电解电容黑表笔要接电容正极。
• ①、估测微波法级电容容量旳大小：可凭经验或参摄影同容量旳原则电容，根据指针摆动旳最大幅度来鉴定。所参照旳电容不必耐压值也一样，只要容量相同即可，例如估测一种100μF/250V旳电容可用一种100μF/25V旳电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。
红表笔接负极，黑表笔接正极，显示旳是“1.”。
返回
基本电子元器件旳辨认与使用
二极管导通电压，单位V
+ 0.65
+ 1.
数字万用表旳红表笔连接内部电池旳正极，黑表笔连接负极。
返回
测量技巧
• 测电阻：主要旳是要选好量程，当指针指示于1/3～2/3满量程时测量精度最高，读数最精确；
• 要注意旳是，在用R×10k电阻档测兆欧级旳大阻值电阻时，不可将手指捏在电阻两端，这么人体电阻会使测量成果偏小。
基本电子元器件旳辨认与使用
测得阻值为10k左右，黑表笔接旳是正极。
+
∞
0
测得阻值较
小旳一次，黑表笔接触旳是二极管旳正极。
返回
基本电子元器件旳辨认与使用
用数字万用表旳二极管检测档检测二极管旳极性
当红色表笔接二极管旳正极，黑色表笔接负极时，若二极管是好旳，表上显示值是二极管旳正向直流压降，锗管 0.2～0.3V，硅管0.6～0.7V。
• 摇表旳使用措施：合适旳额定电压，合适旳测量范围。使用前，进行一次开路和短路试验。P146
• 二、接地电阻测试仪
• 它主要由手摇发电机，电流互感器、检流计和测量电阻等构成，它是利用比较测量原理工作旳。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电工仪表是实现电磁测量过程中所需技术工具的总称。在电气线路、用电设备的安装、使用与维修过程中，电工仪表起着极为重要的作用。
二、电工仪表的分类
一、模拟指示仪表模拟指示仪表是将被测电磁量转换为可动部分的角位移，然后根据可动部分指针在标尺上的位置直接读出被测量的数值。二、数字仪表
特点：采用数字测量技术，并以数码的形式直接显示出被测量的大小。分类：常用的有数字式电压表、数字式万用表、数字式频率表等。典型仪表：数字式电压表
或¬
或
60 °
十、正确选择和使用电工测量仪表： 1、按测量对象的性质选择仪表类型。首先视测量的是直流还是交流，以便选用直流仪表或交流仪表。如果测量交流量，还要注意是正弦波还是非正弦波；测量时还要区分被测量的究竟是平均值、有效值、瞬时值还是最大值，对于交流量还要注意频率。 2、按实际需要选择仪表等级。根据工程性质，只要使测量结果的误差在工程实际允许范围内即可。例如标准和部分精密测量中，可用准确度0.1到0.2级的仪表；在实验测量中可用0.5 到1.5级的仪表；在工厂生产中可用1.0到5.0级的仪表。 3、按测量对象和测量线路的电阻大小选择仪表内阻。电压表内阻越大越好，要求电压表内阻值要大于被测对象100倍。电流表内阻越小越好，常要求电流表内阻小于被测对象100倍。 4、按测量对象选择仪表的允许额定值。不要用大量程的仪表去测量小量值，避免读数不准。当然更不可用小量程仪表去测量大电量，以免损坏仪表。所以，在选用仪表时，必须认真观察仪表和设备允许承受的额定电压、额定电流和额定功率。
交流高电压的测量
1）利用电压互感器测量交流高电压电压互感器的原理：根据变压器的电磁感应原理，将高电压变换为副边电压100V进行测量，其测量值×变比＝被测电压的实际值。
2）测量电路
原理图
电压互感器的二次绕组不准短路，否则电压互感器将过热而烧毁。
电磁系电流电压表
电磁系测量机构的转动力矩是由固定的通电线圈和被它磁化的可动铁片间的相互作用产生的。
仪表选用和使用的注意事项
在选用仪表时不要片面追求仪表的准确度等级，根据被测量的大小，选择适当的量程也很重要。被测值越接近上限值，测量的相对误差越小，测量的准确度越高。一般要求利用仪表满刻度的1/2或2/3以上。使用仪表应按仪表规定的位置（垂直、水平等）放置好，要远离外磁场、电场。
使用前，应调节表壳上的调零器，使指针在“零”的位置。
测电阻原理：
• 在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。改变分流电阻的阻值，就能改变电阻的量程。
面板的组成：
刻度表盘转换开关开关旋钮
调零旋钮
万用表的表盘
** 万用表是可以测量多种电量
**
**
欧姆档刻度线为非均匀刻度线
电流和电压的刻度线为均匀刻度线
第二部分：电压表测量交流电压测量直流电压测量交直流电压
交流电压表电压表直流电压表交直两用电压表 1、电压表并联在电路中。 2、交流电压表用于测量交流回路的电压，直流电压表用于测量直流回路电压，不可互换使用。 2、交直流电压表可在交、直流电压回路使用。
电压的测量
测量直流电压通常用磁电式电压表，测量交流电测量直流电压通常用磁电式电压表，流通常用电磁式电压表。电压表应并联在被测电路两端，表的内阻要很高。 + U –
测量电阻：
--先将表棒搭在一起短路，使指针向右偏转转，随即调整“Ω”调零旋钮，使指针恰好指到0。然后将两根表棒分别接触被测电阻（或电路）两端，读出指针在欧姆刻度线（第一条线）上的读数，再乘以该档标的数字，就是所测电阻的阻值。例如用R*100挡测量电阻，指针指在80，则所测得的电阻值为80*100=8K。由于“Ω”刻度线左部读数较密，难于看准，所以测量时应选择适当的欧姆档。使指针在刻度线的中部或右部，这样读数比较清楚准确。每次换档，都应重新将两根表棒短接，重新调整指针到零位，才能测准。测电阻：重要的是要选好量程，当指针指示于 1/3～2/3满量程时测量精度最高，读数最准确；要注意的是，在用 R×10k电阻档测兆欧级的大阻值电阻时，不可将手指捏在电阻两端，这样人体电阻会使测量结果偏小。
按工作原理
按测量对象
按使用方式
可携式
三、电工仪表的组成和等级
1、常用电工仪表主要由电木、金属或硬塑料制成的外壳、有标度尺和有关符号的面板、测量线路(简单仪表无)、表头电磁系统、指针、阻尼器、转轴、轴承、游丝、零位调整器等组成。 2、电工仪表的准确度等级分为0.1、0.2、0.5、 1.0、1.5、2.5、5.0共七级，数字越小表示准确度越高。 3、按防御外界磁场或电场干扰的能力，分为Ⅰ 、Ⅱ、Ⅲ、Ⅳ四等，其中Ⅰ等的防御能力最好。
电磁系测量机构主要有：
吸引型
排斥型两种。
电磁系仪表工作原理
当电流通过固定线圈时，线圈的磁场使可动铁片磁化，从而产生电磁吸引力，使铁片发生偏转，并带动指针，指示被测电流的大小。
电磁系仪表工作原理
当线圈中通过电流时，线圈就产生磁场，两个铁片同时被磁化，他们的同一侧有着相同的极性，因而相互排斥，使铁片转动，并带动指针指示被测电流的大小。
测量时，应注意正确读数，使视线与仪表刻度尺的平面垂直；如果仪表刻度尺带有镜子，在读数时，应使指针盖住镜子中指针的影子，这样可减小和消除读数误差。
第二部分：电流表
交流电流表
直流电流表电流表交直两用电流表钳形电流表 1、电流表串联在电路中。 2、交流电流表用于测量交流回路的电流，直流电流表用于测量直流回路电流，不可互换使用。 3、交直流电流表可在交、直流电流回路使用。
转换开关
500型万用表有两个转换开关，分别标有不同的档位和量程。用来选择各种不同的测量要求。测量时根据需要把档位放在相应的位置就可以进行交直流电流、电压、电阻测量了。万用表的量程档位直流电压：2.5V 10V 50V 250V 500V五个量程挡位。交流电压：10V 50V 250V 500V四个量程挡位。另设有一个2500Ｖ的插孔，直流电流：1mA 10mA 100mA 100mA四个常用档位，及50ūA，扩展量程档位。电阻：×1 ×10 ×100 ×1K ×10K五个倍率挡位。 hFE ：测量三极管直流放大倍数的专用挡位。
利用给测量机构并联分流器实现对直流大电流的测量 1）分流器的外型 50A分流器
交流电流的测量
1-2-1 直接测量测量电路与直流测量相同 1-2-2 交流大电流利用电流互感器进行测量 1）电流互感器的原理利用变压器的电磁感应原理，将被测大电流变换为5A的标准电流。因接在二次侧的电流线圈阻抗很小，电流互感器正常运行时，相当于一台短路运行的变压器。
V
负载
+ U
+ U0 –
R0 RV
–
负载
ห้องสมุดไป่ตู้
若要扩大电压表的量程，可在测量机构上串联一个电阻 RV 。
分压电阻
U RV R0 ( 1) U0
注意事项： 1、选择合适的量程， 2、不能带电换量程。 3、如果不知道被测电压的大小，应先用最高档，而后再选用合适的档位来测试，以免表针偏转过度而损坏表头。所选用的档位愈靠近被测值，测量的数值就愈准确。 4、测量直流电压时，电流表接线端的“+”、“—”极性不可接错，否则可能损坏仪表。 5、在测量交流高电压时，常借助于电压互感器来扩大交流电压表的量程。电压互感器次级线圈的额定电压一般设计为100V，与其配套使用的交流电压表量程也应为100V 。电压表指示值乘以电压互感器的变比，为所测实际电压的数值。使用电压互感器应让互感器的次级线圈和铁心可靠地接地，次级线圈一端不得加装熔断器，严禁使用时短路。
注意事项： 1、选择合适的量程， 2、不能带电换量程。 3、如果不知道被测电流的大小，应先用最高档，而后再选用合适的档位来测试，以免表针偏转过度而损坏表头。所选用的档位愈靠近被测值，测量的数值就愈准确。 4、测量直流电流时，电流表接线端的“+”、 “—”极性不可接错，否则指针反偏转损坏仪表
直流电流的测量
万用表表头上的刻度线：
第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。第二条标有≌和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，即读此条刻度线。第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线第四条标有dB，指示的是音频电平。
测量交流电流
测量直流电流测量交直流电流测量交流电流
电流的测量
测量直流电流通常用磁电式电流表，测量交流测量直流电流通常用磁电式电流表，电流通常用电磁式电流表。电流表应串联在电路中，电流表的内阻要很小。 I I R0 I0 A
负载
RA
负载
若要扩大电流表的量程，可在测量机构上并联一个分流电阻。 R0 分流电阻 RA I 1 I0
五、电工仪表的标志符号电工仪表的刻度盘上标有各种符号，以表示仪表的类型、测量对象、测量范围、准确度以及使用条件等。
电流表安培表
毫安表
电压表
千伏表
功率表瓦特表
电能表电度表
电工测量仪表上的几种符号符号直流流交意义
~ ~
3~或~ ~
2 kV
交直流
三相交流
仪表绝缘试验电压2000V 仪表直立放置仪表水平放置仪表倾斜60°度放置
•
• • •
2）电流互感器的外形
如图为穿芯式电流互感器的外形
• •
• • • • • •
如变流比为300/5的电流互感器的电流表，实际上电流表是上量限 5A的电流表，当被测电流为300A时，电流互感器二次侧电流为5A，对应电流表的刻度为300A。 3）电流互感器的变流比电流互感器的变流比为一次绕组的额定电流与二次绕组额定电流之比。二次额定电流一般为5A，一次电流的等级有：5～2500A。 4）电流互感器使用注意事项 ★ 正确选用比率。 ★ 副边不准开路。 ★ 副边应可靠接地。
