经常使用电工仪表的分类型及标志

经常使用电工仪表的分类型及标志

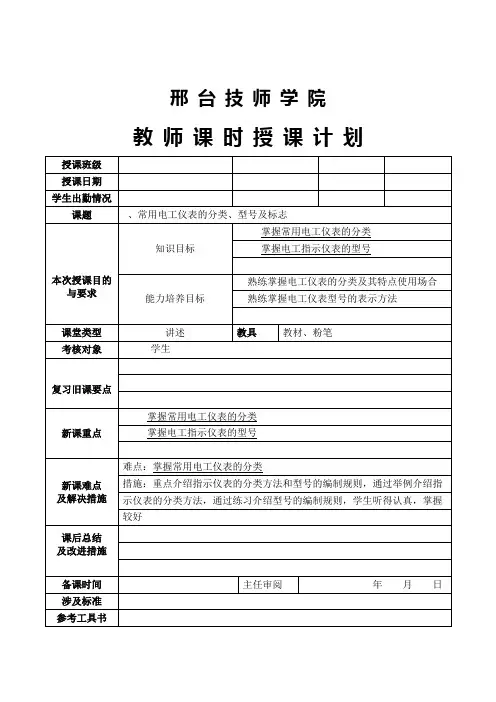

邢台技师学院
教师课时授课计划
②比较仪表又分直流比较仪表和交流比较仪表两大类。

电位差计和直流电桥属于直流比较仪表；
交流电桥属于交流比较仪表。

3、数字仪表
①特点：采用数字测量技术，并以数码的形式直接显示出被测量的大小。

②数字仪表的种类很多，常用的有数字式电压表、数字式万用表、数字式频率表等。

二、电工指示仪表的型号
电工指示仪表的型号按照有关规定的标准编制。

它反映了仪表的用途、工作原理等特性，掌握电工指示仪表的型号对于选择仪表有重要意义。

1、安装式指示仪表型号的编制规则
安装式指示仪表型号的组成及含义如下图所示。

形状第一位代号按仪表面板形状的最大尺寸编制；
形状第二位代号按仪表的外壳尺寸编制；
系列代号按仪表工作原理的系列编制，如磁电系的代号为C，电磁系的代号为T，电动系的代号为D，感应系的代号为G，整流系的代号为L，电子系的代号为Z 等；
2、便携式指示仪表型号的编制规则
由于便携式仪表不是固定安装在开关板上的，故不需要形状代号，其他编制规则与安装式仪表相同。

三、电工仪表的标志
不同的电工仪表具有不同的技术特性，为了便于选择和正确使用仪表，通常用各种不同的符号来表示这些技术特性，并标注在仪表的面板上，这些符号叫做仪表的标志。

有关标志及其含义见书P4表1一l。

[课堂练习]：
1、电工仪表按结构和用途的不同的分类；
2、安装式指示仪表型号的编制规则；
3、常用的电工仪表的标志。

[小结]：
1、常用电工仪表的分类；
2、电工指示仪表的型号；
3、电工仪表的标志。

[作业]：练习册。

常用电工仪表演示教案

常用电工仪表演示教案

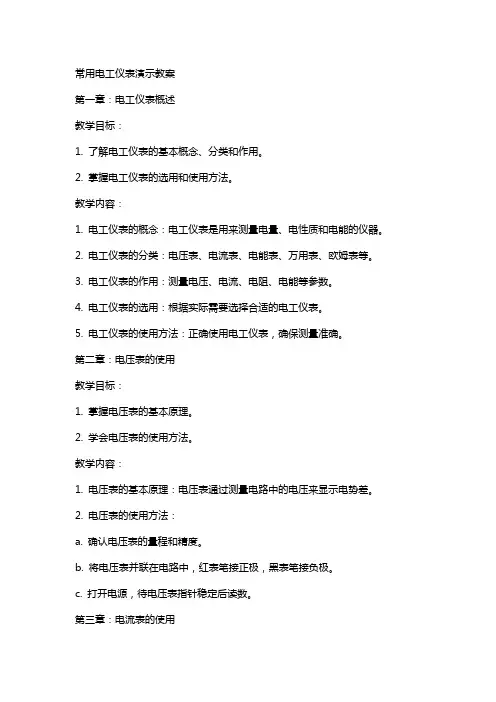

常用电工仪表演示教案第一章：电工仪表概述教学目标：1. 了解电工仪表的基本概念、分类和作用。

2. 掌握电工仪表的选用和使用方法。

教学内容：1. 电工仪表的概念：电工仪表是用来测量电量、电性质和电能的仪器。

2. 电工仪表的分类：电压表、电流表、电能表、万用表、欧姆表等。

3. 电工仪表的作用：测量电压、电流、电阻、电能等参数。

4. 电工仪表的选用：根据实际需要选择合适的电工仪表。

5. 电工仪表的使用方法：正确使用电工仪表，确保测量准确。

第二章：电压表的使用教学目标：1. 掌握电压表的基本原理。

2. 学会电压表的使用方法。

教学内容：1. 电压表的基本原理：电压表通过测量电路中的电压来显示电势差。

2. 电压表的使用方法：a. 确认电压表的量程和精度。

b. 将电压表并联在电路中，红表笔接正极，黑表笔接负极。

c. 打开电源，待电压表指针稳定后读数。

第三章：电流表的使用教学目标：1. 掌握电流表的基本原理。

2. 学会电流表的使用方法。

教学内容：1. 电流表的基本原理：电流表通过测量电路中的电流来显示电流大小。

2. 电流表的使用方法：a. 确认电流表的量程和精度。

b. 将电流表串联在电路中，红表笔接正极，黑表笔接负极。

c. 打开电源，待电流表指针稳定后读数。

第四章：电能表的使用教学目标：1. 掌握电能表的基本原理。

2. 学会电能表的使用方法。

教学内容：1. 电能表的基本原理：电能表通过测量电路中的电压和电流，计算电能消耗。

2. 电能表的使用方法：a. 确认电能表的量程和精度。

b. 将电能表串联在电路中，红表笔接正极，黑表笔接负极。

c. 打开电源，待电能表指针稳定后读数。

第五章：万用表的使用教学目标：1. 掌握万用表的基本原理。

2. 学会万用表的使用方法。

教学内容：1. 万用表的基本原理：万用表是一种多功能仪表，可以测量电压、电流、电阻等。

2. 万用表的使用方法：a. 确认万用表的量程和精度。

b. 根据测量需求，选择合适的测量功能和量程。

常用电工仪表及测量PPT课件

常用电工仪表及测量PPT课件

THANKS
感谢观看
智能电度表的测量原理
要点一
总结词
具备智能化的数据处理和通信功能，能够实现远程抄表、 远程控制和能源管理。
要点二
详细描述
智能电度表是一种高度智能化的电能测量仪表，它集成了 数据处理、通信和控制等多种功能。通过内置的微处理器 和传感器，智能电度表能够实时监测和记录电能消耗数据 ，并通过通信接口将这些数据传输到上位机或云平台进行 进一步处理和分析。此外，智能电度表还能够实现远程控 制和能源管理，帮助用户实现节能减排和降低运营成本。
钳形电流表由电流互感器和测量表头组成，其中电流互感器采用高磁导率的磁芯材料制成， 当导线穿过磁芯时，会在磁芯中产生磁场，从而在二次绕组中产生感应电动势。
测量表头将二次绕组中的感应电动势转换为电压或电阻，以便于读取。钳形电流表的变比通 常为500:1或1000:1，即一次绕组中的电流变化1A时，二次绕组中的感应电动势变化为 500A或1000A。
详细描述
电工仪表是用于测量、记录和计算电学量的设备和工具，是 电力系统中的重要组成部分。根据测量原理和应用领域的不 同，电工仪表可分为多种类型，如电流表、电压表、功率表 、万用表等。
电工仪表的误差与准确度
总结词
电工仪表的误差是指测量结果与实际值之间的差异，准确度则反映了测量结果的可靠性 。
详细描述Biblioteka 功率因数表通过测量相位角来计 算功率因数，从而反映电路的功
率传输效率。
三相功率表的测量原理
三相功率表是用来测量三相电路中每一 相的功率、总功率以及不平衡度的仪表
。
三相功率表的测量原理与单相功率表类 似，也是基于电压和电流的测量。
三相功率表通常由三个单相功率表组成 ，分别测量三相电压和电流，并通过计

实验一常用电工仪表的使用及

实验一常用电工仪表的使用及
实验一：常用电工仪表的 使用及注意事项
• 实验介绍 • 电工仪表基础知识 • 常用电工仪表的使用方法 • 电工仪表的注意事项 • 实验总结与思考
01
实验介绍
实验目的
掌握常用电工仪表的 使用方法。
学会正确读取电工仪 表的测量结果。
了解电工仪表的注意 事项和安全操作规程。
实验设备
万用表
示波器 接地电阻测试仪
在实验中，我们了解了安全操作规范，但实际操作中仍需注意安全问题。思考如何保证电 工仪表使用的安全性，防止意外事故的发生。
THANKS
感谢观看
理解更加深入。
实验不足与改进
操作不够熟练
安全意识需加强
在实验过程中，我发现自己对电工仪 表的操作还不够熟练，需要多加练习 以提高操作速度和准确性。
虽然实验中了解了安全操作规范，但 在实际操作中仍需加强安全意识，确 保操作安全。
理论知识掌握不扎实
在实验过程中，我发现自己对电工仪 表的理论知识掌握不够扎实，需要加 强理论学习，深入理解相关原理。
钳形电流表 兆欧表
02
电工仪表基础知识
电工仪表分类
直读式仪表
比较式仪表
记录式仪表
数字式仪表
如电流表、电压表等， 可以直接读取测量结果。
如万用表，通过比较已 知量与未知量来得出测
量结果。
如示波器，能够记录并 显示电信号的变化过程。
如数字万用表，能够将 测量结果以数字形式显
示。
电工仪表的工作原理
磁电式仪表
钳形电流表的使用方法
总结词
钳形电流表是一种用于测量交流 电流的仪表，其特点是不需要断 开电路即可测量。
详细描述
使用钳形电流表时，应先选择合 适的量程，然后将钳口夹住待测 导线，再调整档位开关至合适位 置，最后读取数值并记录。

电工基础知识(电工必读资料)

电工基础知识(电工必读资料)

uWU
N
eW eV
uV
V1 V
uU L1（黄）
uV L2（绿）
uW L（3 红）
N （淡蓝）
中性线（零线）
W1
uW
uVW
W
线电压
相电压
uU = eU uV = eV uW = eW
三相四线制电源
uUV = uU - uV uVW = uV - uW uWU = uW - uU
2.三相三线制 现代电力系统中的输电线路 几乎全是采用三 相三线制。 三相三线制就是无中线N。
1．保护接地 电气设备的金属外壳或构架与土壤之间作良好的电气连接称 为接地。可分为工作接地和保护接地两种。 工作接地是为了保证电器设备在正常及事故情况下可靠工作 而进行的接地，如三相四线制电源中性点的接地。 保护接地是为了防止电器设备正常运行时，不带电的金属外 壳或框架因漏电使人体接触时发生触电事故而进行的接地。 适用于中性点不接地的低压电网。
瓦特表、千瓦表
功率
千瓦时表
电能量
相位表
相位差
频率表
频率
欧姆表、兆欧表
电阻、绝缘电阻
常用电工仪表的符号和意义
工作 原理
准确度 等级 绝缘等级 工作 位置
端钮
1.0
1.5
2kV
→ ↑ ∠60° + － ±或 ┴或┴
磁电式仪表 电磁式仪表 电动式仪表
整流式仪表
感应式仪表
1.0 级电表 1.5 级电表 绝缘强度试验电压 仪表水平放置 仪表垂直放置 仪表倾斜 60°放置
RV2
RV3
RV1' RV2' RV3'
R1 R2 R3
－
500V－ 50V－ 5V－

电工仪表的基本知识

电工仪表的基本知识

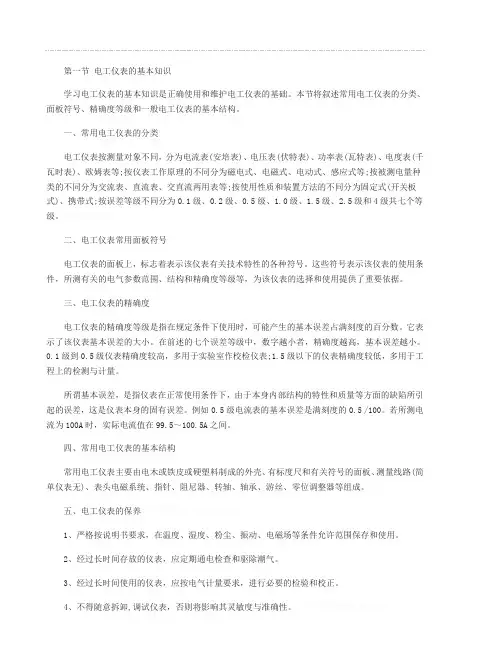

第一节电工仪表的基本知识学习电工仪表的基本知识是正确使用和维护电工仪表的基础。

本节将叙述常用电工仪表的分类、面板符号、精确度等级和一般电工仪表的基本结构。

一、常用电工仪表的分类电工仪表按测量对象不同，分为电流表(安培表)、电压表(伏特表)、功率表(瓦特表)、电度表(千瓦时表)、欧姆表等;按仪表工作原理的不同分为磁电式、电磁式、电动式、感应式等;按被测电量种类的不同分为交流表、直流表、交直流两用表等;按使用性质和装置方法的不同分为固定式(开关板式)、携带式;按误差等级不同分为0.1级、0.2级、0.5级、1.0级、1.5级、2.5级和4级共七个等级。

信息来自:ww二、电工仪表常用面板符号电工仪表的面板上，标志着表示该仪表有关技术特性的各种符号。

这些符号表示该仪表的使用条件，所测有关的电气参数范围、结构和精确度等级等，为该仪表的选择和使用提供了重要依据。

三、电工仪表的精确度电工仪表的精确度等级是指在规定条件下使用时，可能产生的基本误差占满刻度的百分数。

它表示了该仪表基本误差的大小。

在前述的七个误差等级中，数字越小者，精确度越高，基本误差越小。

0.1级到0.5级仪表精确度较高，多用于实验室作校检仪表;1.5级以下的仪表精确度较低，多用于工程上的检测与计量。

所谓基本误差，是指仪表在正常使用条件下，由于本身内部结构的特性和质量等方面的缺陷所引起的误差，这是仪表本身的固有误差。

例如0.5级电流表的基本误差是满刻度的0.5 /100。

若所测电流为100A时，实际电流值在99.5～100.5A之间。

四、常用电工仪表的基本结构常用电工仪表主要由电木或铁皮或硬塑料制成的外壳、有标度尺和有关符号的面板、测量线路(简单仪表无)、表头电磁系统、指针、阻尼器、转轴、轴承、游丝、零位调整器等组成。

五、电工仪表的保养信息请登陆:输配电设备网1、严格按说明书要求，在温度、湿度、粉尘、振动、电磁场等条件允许范围保存和使用。

2、经过长时间存放的仪表，应定期通电检查和驱除潮气。

电工(初级)—教材

电工(初级)—教材

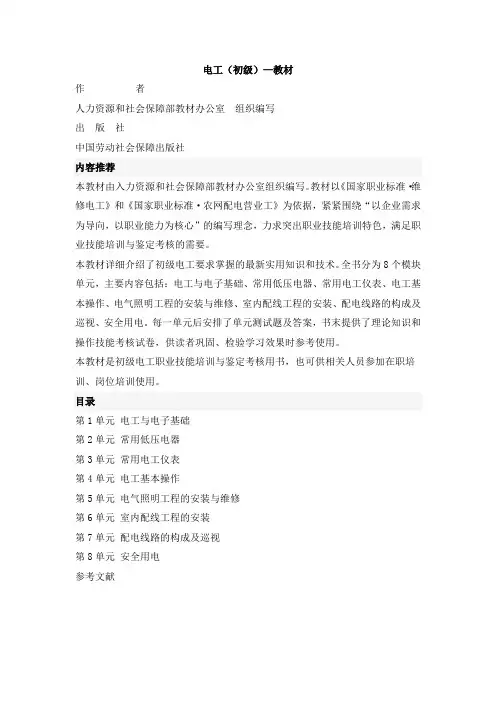

电工（初级）—教材
作者
人力资源和社会保障部教材办公室组织编写
出版社
中国劳动社会保障出版社
内容推荐
本教材由入力资源和社会保障部教材办公室组织编写。

教材以《国家职业标准·维修电工》和《国家职业标准·农网配电营业工》为依据，紧紧围绕“以企业需求为导向，以职业能力为核心”的编写理念，力求突出职业技能培训特色，满足职业技能培训与鉴定考核的需要。

本教材详细介绍了初级电工要求掌握的最新实用知识和技术。

全书分为8个模块单元，主要内容包括：电工与电子基础、常用低压电器、常用电工仪表、电工基本操作、电气照明工程的安装与维修、室内配线工程的安装、配电线路的构成及巡视、安全用电。

每一单元后安排了单元测试题及答案，书末提供了理论知识和操作技能考核试卷，供读者巩固、检验学习效果时参考使用。

本教材是初级电工职业技能培训与鉴定考核用书，也可供相关人员参加在职培训、岗位培训使用。

目录
第1单元电工与电子基础
第2单元常用低压电器
第3单元常用电工仪表
第4单元电工基本操作
第5单元电气照明工程的安装与维修
第6单元室内配线工程的安装
第7单元配电线路的构成及巡视
第8单元安全用电
参考文献。

1-常用电工仪表

1-常用电工仪表
表名称
电流表（安培表/ 电流表（安培表/毫安 微安表） 表/微安表） 电压表（伏特表/ 电压表（伏特表/毫伏 千伏表） 表/千伏表） 功率表（瓦特表/千瓦表） 功率表（瓦特表/千瓦表） 电能表（电度表） 电能表（电度表） 欧姆表（欧姆表/兆欧表） 欧姆表（欧姆表/兆欧表）
伏安法测电阻的两种电路 下图所示为电流表外接法，此时若已知电压表的 内阻为R ，则有R 内阻为RV，则有RX=U/（I−U/RV），它适合于测 量阻值较小的电阻。当R 不知或R 量阻值较小的电阻。当RV不知或RV与RX相比很大 时，可简化为R 时，可简化为RX=U/I。 下图所示为电流表内接法，此时若已知电流表的 内阻为R ，则有R 内阻为RA，则有RX=U/I−RA，它适合于测量阻值 较大的电阻。当R 不知或R 较大的电阻。当RA不知或RA与RX相比很小时，可 简化为R 简化为RX=U/I。
常用电工仪表
1 电工仪表概述
电工仪表是实现电磁测量过程中所需技术 工具的总称。 电工仪表的种类繁多，归纳起来可分为两 大类，即直读式电工仪表和比较式电工仪 表。在直读式仪表中按指示方式又分有指 示仪表和数字仪表。虽然它们的结构原理 不同，但测量使用方法是相似的，本次主 要学习的是直读式指示仪表。
1.1 指示仪表分类
2 电流表与电压表
电流表和电压表是进行电流、电压及相关 物理量测量的常用电工仪表，为了保证测 量精度，减小测量误差，应合理选择仪表 的结构类型、测量范围、精度等级、仪表 内阻等，还须采用正确的测量方法。
2.1 电流表与电压表的选择
1．仪表类型的选择 被测电量可分为直流电量和交流电量，交流电量 中又分有正弦量和非正弦量。在电力工程中涉及 到的交流电，大多数是工频（50 Hz）正弦交流电。 到的交流电，大多数是工频（50 Hz）正弦交流电。 对于直流电量的测量，广泛选用磁电系仪表。对 于正弦交流电量的测量，可选用电磁系或电动系 仪表。一般交流电表都是按正弦交流电的有效值 刻度的，若要测量正弦交流电的平均值、峰值、 峰-峰值或非正弦交流电，则需要进行换算或使用 专门刻度的仪表。

常用电工工具及常用仪表操作使用

常用电工工具及常用仪表操作使用

数字万用表的使用
（3）集电极、发射极判别

用hFE档判别。在已知管子类型的情况下（此处设为NPN管），将
基极插入B孔，其它两极分别插入C、E孔。若结果为hFE＝1∽10（或
十几），则三极管接反了；若hFE＝10∽100（或更大），则接法正
确。
7．带声响的通断测试
先将黑表笔插入COM插孔，红表笔插入V／Ω插孔，然后将功能开 关置于通断测试档（与二极管测试量程相同），将测试表笔连接到被 测导体两端。如果表笔之间的阻值低于约30Ω，蜂鸣器会发出声音。
按测量电流种类的不同，可分为单相交流表、直流表、交直 流两用表、三相交流表等；
按使用性质和装置方法的不同，可分为固定式（开关板式）、 携带式；
按测量准确度不同，可分为0．1、0．2、0．5、1．0、 1．5、2．5、5．0共七个等级。
万用表
以MF30型指针式万用表和DT840型数字式万用表为例，了解其结 构和性能，学会使用万用表正确测量电压、电流、电阻等基本电量 的方法，熟悉有关使用的注意事项。
钳形电流表
用钳形电流表可直接测量交流电路的电流，不需断开电路。 结构和工作原理 外形结构如图所示。测量部分主要由一只电磁式电流表和穿心式电
流互感器组成。穿心式电流互感器铁心做成活动开口，且成钳形，。
钳形电流表的外形结构
钳形电流表
原理：当被测载流导线中有交变电流通过时，交流电流的磁通在互 感器副绕组中感应出电流，使电磁式电流表的指针发生偏转，在表 盘上可读出被测电流值。
数字万用表的使用
4．电阻的测量 先将黑表笔插入COM插孔，红表笔插入V／Ω插孔（注意：红表笔
极性此时为“＋”，与指针式万用表相反），然后将功能开关置于 OHM量程，将两表笔连接到被测电路上，显示器将显示出被测电阻 值。 5．二极管的测试 先将黑表笔插入COM插孔，红表笔插入V／Ω插孔，然后将功能开 关置于二极管档，将两表笔连接到被测二极管两端，显示器将显示 二极管正向压降的mV值。当二极管反向时则过载。 根据万用表的显示，可检查二极管的质量及鉴别所测量的管子是硅 管还是锗管 。 （1）测量结果若在1V以下，红表笔所接为二极管正极，黑表笔为 负极； （2）测量显示若为550∽700mV者为硅管；150∽300mV者为 锗管。

电工基础知识

电工基础知识

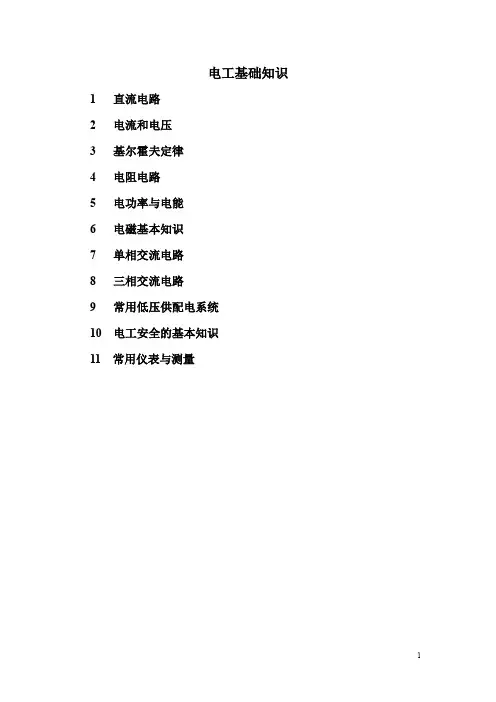

电工基础知识1 直流电路2 电流和电压3 基尔霍夫定律4 电阻电路5 电功率与电能6 电磁基本知识7 单相交流电路8 三相交流电路9 常用低压供配电系统10 电工安全的基本知识11 常用仪表与测量一、直流电路电路的定义：电流的通路称为电路电路的组成：电源、连接导线、控制装置和负载组成。

电路的主要功能：1、进行能量的转换、传输和分配。

2、实现信号的传递、存储和处理。

电路最基本物理量：电流、电压和功率。

二、电流与电压电流：电荷有规则定向移动形成电流。

电流强度：单位时间内通过导体截面的电荷量。

公式：I=Q/tI—电流，单位是安，用A表示,千进位，还有微安，毫安，千安（mA、A、KA）；Q—电荷量，单位库仑，用C表示，1库仑=6.2518个电子的电量；t—时间，单位是秒，用s表示。

电压：两物体或两点间的电位差叫电压。

电位：某一点到参考点的电压。

电动势：电源内部产生的推动电流的力量。

电压、电位、都用U表示，电动势用e表示。

电压、电动势的单位都是伏特（简称伏），用v表示,千进位，还有微伏，毫伏，千伏等（mv、v、Kv）三、基尔霍夫定律电路中通过同一电流的每个分支称为支路。

3条或3条以上支路的连接点称为节点。

电路图示电路有3条支路，2个节点，3个回路。

中任一闭合的路径称为回路。

基尔霍夫电流定律表述一在任一瞬时，流入任一节点的电流之和必定等于从该节点流出的电流之和。

所有电流均为正。

基尔霍夫电流定律表述二在任一瞬时，通过任一节点电流的代数和恒等于零。

可假定流入节点的电流为正，流出节点的电流为负；也可以作相反的假定。

基尔霍夫电压定律表述一在任一瞬时，在任一回路上的电位升之和等于电位降之和。

所有电压均为正。

基尔霍夫电压定律表述二出入i i ∑=∑0=∑i 降升u u ∑=∑在任一瞬时，沿任一回路电压的代数和恒等于零。

电压参考方向与回路绕行方向一致时取正号，相反时取负号。

四、电阻电路电阻元件：一种消耗电能的元件。

常用电子电工仪表基础知识

常用电子电工仪表基础知识

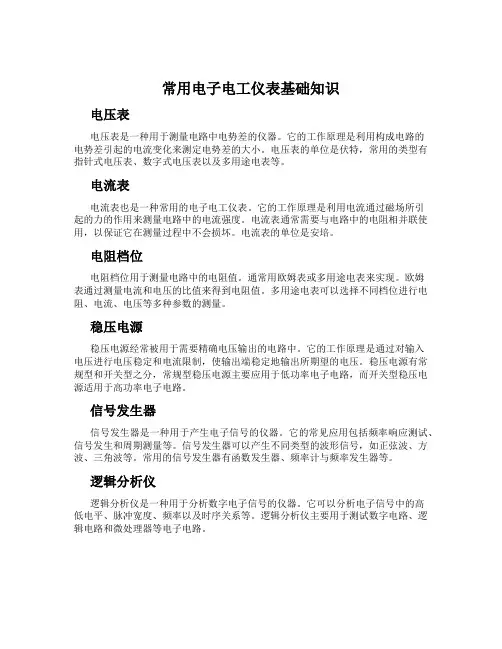

常用电子电工仪表基础知识电压表电压表是一种用于测量电路中电势差的仪器。

它的工作原理是利用构成电路的电势差引起的电流变化来测定电势差的大小。

电压表的单位是伏特，常用的类型有指针式电压表、数字式电压表以及多用途电表等。

电流表电流表也是一种常用的电子电工仪表。

它的工作原理是利用电流通过磁场所引起的力的作用来测量电路中的电流强度。

电流表通常需要与电路中的电阻相并联使用，以保证它在测量过程中不会损坏。

电流表的单位是安培。

电阻档位电阻档位用于测量电路中的电阻值。

通常用欧姆表或多用途电表来实现。

欧姆表通过测量电流和电压的比值来得到电阻值。

多用途电表可以选择不同档位进行电阻、电流、电压等多种参数的测量。

稳压电源稳压电源经常被用于需要精确电压输出的电路中。

它的工作原理是通过对输入电压进行电压稳定和电流限制，使输出端稳定地输出所期望的电压。

稳压电源有常规型和开关型之分，常规型稳压电源主要应用于低功率电子电路，而开关型稳压电源适用于高功率电子电路。

信号发生器信号发生器是一种用于产生电子信号的仪器。

它的常见应用包括频率响应测试、信号发生和周期测量等。

信号发生器可以产生不同类型的波形信号，如正弦波、方波、三角波等。

常用的信号发生器有函数发生器、频率计与频率发生器等。

逻辑分析仪逻辑分析仪是一种用于分析数字电子信号的仪器。

它可以分析电子信号中的高低电平、脉冲宽度、频率以及时序关系等。

逻辑分析仪主要用于测试数字电路、逻辑电路和微处理器等电子电路。

示波器示波器是一种用于显示电压或电流信号的仪器。

示波器可以将电信号用图形的方式显示出来，从而更加直观地进行分析和判断。

示波器一般有模拟示波器和数字示波器两种类型。

模拟示波器适用于低频信号测量，而数字示波器适用于高频信号测量。

万用表万用表也是一种常用的电子电工仪表，它可以测量电阻、电压、电流等多种参数。

一个好的万用表应该具备精度高、方便使用等特点。

常用的万用表有指针式和数字式两种类型。

结论以上是常用电子电工仪表基础知识的介绍。

电工基础知识

电工基础知识

电磁离合器是利用表面摩擦和电磁感应在两个作旋转运动的物体之 间传递转矩的执行电器。
⑻电阻器与变阻器 电阻器是一种限制电流的电器元件，变阻器是由电阻元件、换接设
备以及其他零件组合在一起的独立电器，主要用于调整直流或 交流发电机的电压以及供直流和交流电动机的起动、调速用。
13 02.03.2020
三、电气安全技术
200×24（8〞）、250×30（10〞）、300×36（12〞）。
注意活扳手不可反用，以免损坏活络扳唇。
4。钢丝钳
钢丝钳有铁柄和绝缘柄两种。电工用绝缘钳的工作电压为 500V，规格以全长表示，常用的有150mm、175mm、200mm三种。
电工钢丝钳由钳头和钳柄两部分组成。钳头由钳口、齿口、刀 和铡口四部分组成。
交流电压氖泡两极发光，直流电则一极发光。 注意事项： l 使用前，一定要在有电的电源上检查验电笔是否正常发光。 l 使用时一般应穿绝缘鞋。 l 在明亮的光线下应注意避光仔细测试。 l 测试时防止相间或对地短路。
2 02.03.2020
l 设备外壳往往有感应电，用电笔测试有电，但不一定会造成触 电的危险。必须用其它方法（万用表）测试是否真正带电还是感 应电。
通过自身熔化分断电路，防止由于过电流的热效应及电动力引 起电网和用电设备的损坏，并阻止事故蔓延。 分为开启式熔断器、半封闭式、封闭式熔断器。封闭式又可分填 料管式、无填料 管式及有填料螺旋式等。
8 02.03.2020
熔断器的选用：
根据负载的情况和电路中短路电流的大小来选择类型，对于 容量较小的照明线路或电动机的保护，可采用半封闭式或无填料 式熔断器，对于短路电流相当大的电路或有易燃气体的地方，应 采用有填料封闭式熔断器；用于硅元件及晶闸管保护，则应采用 快速熔断器。

常用电工测量仪表及使用

常用电工测量仪表及使用

一、常用电工测量仪表概述电工测量的对象主要是指电流、电压、电功率、电能、相位、频率、功率因数、电阻等。

测量各种电量的仪器仪表统称为电工测量仪表。

电工测量仪表的种类有很多，其中最常用的是测量基本电量的仪表。

本节着重介绍常用电工测量仪表的基本知识及测量方法。

1、常用电工测量仪表的分类常用电工测量仪表的种类很多，且根据不同的概念可以有不同的分类方式，如按测量对象、工作原理、仪表的准确度、防护性能、使用方式等都可以对常用的电工测量仪表进行分类。

见表1-5。

表1-5 常用电工仪表的类别、符号、测量单位及可测物理量2、常用电工测量仪表的准确度准确度是指仪表在正常工作条件下的最大误差占仪表盘上满刻度的百分数。

在表1-5的7个误差等级中，数字越小表示准确度越高，即基本误差越小，但价格也越高。

0.1级到0.5级仪表准确度较高，多用于实验室作校验仪表；1.5级以上的仪表准确度较低，多用于工程上的检测及计量。

测量时仪表的指示值与被测量的实际值之间的差异，就是仪表的测量误差。

测量误差是由仪表的基本误差和附加误差引起的。

基本误差是指仪表在正常工作条件下（在规定温度、规定的放置方式、没有外电场和外磁场干扰等），由于仪表制造工艺限制，造成仪表本身内部结构特性和质量等方面的缺陷所引起的误差。

如摩擦误差、标尺刻度不准确、轴承与轴尖间隙造成的倾斜误差等，都属于基本误差范围；附加误差是指仪表离开规定的工作条件（如环境温度的改变、外电场或外磁场的影响，被测正弦交流电波形失真等）而引起的误差。

例如1.0级电流表的基本误差是满刻度的 1.0%，在仪表规定的正常工作条件下若测得电流为100mA时，则实际电流在99101mA之间。

3、常用电工测量仪表的型号电工仪表的产品型号可以反映出仪表的用途、工作原理。

电工仪表的产品型号，是按主管部门规定的电工仪表型号编制法，经生产单位申请，并由主管部门等级颁发的。

对安装式和可携式指示仪表的型号，规定有不同的编号规则。

电工基础知识学习单元八 电工基本技能操作

电工基础知识学习单元八 电工基本技能操作
低压验电器是一种电工常用的工具。低压验电器又称试电笔， 有钢笔式、旋具式和组合式等多种外形。为能直观地确定设备、 线路是否带电，使用低压验电器是一种既方便又简单的方法。 一般由工作触头、降压电阻、氖管、弹簧和笔身等组成
使用验电笔时，笔尖接触低压带电设备；在测试低压验电器 时，必须按照图8-7所示的方法把笔握好，注意手指必须接触 笔尾的金属体(钢笔式)或测电笔顶部的金属螺钉(旋具式)并使 氖管小窗背光且朝自己，以便观测氖管的亮暗程度，防止因光 线太强造成误判断。此时电流经带电体、电笔、人体到大地形 成了通电回路，只要带电体与大地之间的电位差超过60V时， 电笔中的氖泡就能发出红色的辉光。
螺丝刀是一种用来拧转螺丝以使其就位的常用工具，通常有一个薄楔形
头，可插入螺丝钉头的槽缝或凹口内。螺丝刀按不同的头型可以分为一字、 十字、米字、星型（电脑）、方头、六角头、Y型头部等等，其中一字和十字 是我们生活中最常用的，像安装、维修这类都要用到，可以说只要有螺丝的 地方就要用到螺丝刀。如图8-8所示
④救护人员做深呼吸后，紧贴触电人的嘴巴，向他大口吹气。 同时观察触电人胸部隆起的程度，一般应以胸部略有起伏为宜。
⑤救护人员吹气至需换气时，应立即离开触电人的嘴巴，并放 松触电人的鼻子，让其自由排气。这时应注意观察触电人胸部的 复原情况，倾听口鼻处有无呼吸声，从而检查呼吸是否阻塞，如 图8-4所示。
2、脱离电源后的判断 触电者脱离电源后，应迅速判断其症状，根据其受电流伤
害的不同程度，采用不同的急救方法。 （1）判断触电者有无知觉。 （2）判断呼吸是否停止, 进而实施人工呼吸。 （3）判断脉搏是否搏动，进而实施胸外挤压 （4）判断瞳孔是否放大。
3、触电的急救方法 （1）口对口人工呼吸法。人的生命的维持，主要靠心脏跳动而 产生血循环，通过呼吸而形成氧气与废气的交换。如果触电人 伤害较严重，失去知觉，停止呼吸，但心脏微有跳动，就应采 用口对口的人工呼吸法。具体做法是：
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

四、使用规则
1、电流表要与用电器串联在电路中
2、电流表要从“+”进“-”出 3、被测电流不要超过电流表的量程
4、决不允许不经过用电器而把电流表直接接
在电源的两极。（电流表内阻小，相当于一 根掉线）
五、使用步骤
四个字
“调、选、连、读” 调：调零，及校零。用平口改锥调整调零按钮。 选：选用量程，可以先试触一下（速度要快），若 指针明显不动，则换小量程表。若指针摆动角度比 较大，则换大量程表。一般指针在表盘中间左右， 读数比较合适。此为为了表的安全通常在电路中串 联接入滑动变阻器，起到保护电流表的作用。
二、万用表简介（组成）:
万用表主要由： 面板、 表头、 表盘、 测量线路和 转换开关构成
1、表盘:

刻度线和刻度：
刻度线与功能相对应； 刻度用来读数。


欧姆刻度线 ：
测量电阻读数的 表盘欧姆刻度线的分 布规律是:

0~10:每一大刻度为1， 每一小刻度为0.5； 10~20:每一刻度度量为1； 20~50:每一刻度度量为2； 50~100:每一大刻度度量为10， 每一小刻度度量为5； 100~200：每一刻度度量为20； 200~500：每一刻度度量为100。
五、注意事项
（1）禁止在雷电时或高压设备附近测绝缘电阻，只 能在设备不带电，也没有感应电的情况下测量。 （2）摇测过程中，被测设备上不能有人工作。 （3）摇表线不能绞在一起，要分开。 （4）摇表未停止转动之前或被测设备未放电之前， 严禁用手触及。拆线时，也不要触及引线的金属部 分。 （5）测量结束时，对于大电容设备要放电。 （6）要定期校验其准确度。
使用步骤
连：根据电路把电流表串联接入电路中，从
正接线柱进，负接线柱出。 读：先看清量程，一般表盘上有标记，确认 最小一格表示多少安培，观察指针的位置， 然后读数.（0~3A的最小一格0.1A，0~0.6A 最小一格0.02A）
电压表
1、定义
2、分类 3、结构及原理
四、使用规则
.
认刻度值
表盘 指示 数值 是：
13
认刻度值
表盘 指示 数值 是：
5.5
2、转换开关:
转换开关:功能开关

交流电压档,直流电压档，电流档、欧姆档
欧姆档,它共 有五档,分别 是: ╳ 1 ╳ 100 ╳ 10K ╳ ╳ 10 1K
后面数字是倍率，乘 以刻度值就是电阻的 测量值。
即: 阻值=刻度值Ｘ倍率
如：倍率为10,刻度值是15,则阻值为150欧姆。
三、测量电阻:
（一）、测量前的准备：
1、上好电池。 注意电池正负极 2、插好表笔。 “－”：黑；“＋”： 红 3、机械调零： 观察：请同学们观察自己的万用表指针

是否指在左边无穷大处位置(视线垂直)。 如果没有，则进行调节。

调节过程：将万用表水平放置，调节机械调零旋钮，使指针指在左边无穷大处位置。
常用电工仪表的使用和维护
电流表
电压表 万用表
兆欧表
钳表
电流表
一、定义
二、分类 三、构造及原理
四、使用规则
五、使用步骤
电流表
一、定义： 电流表又称安培表，是测量电路中电流大小 的工具。符号用A表示。 二、分类： 直流电流表和交流电流表。 直流电流表主要采用磁电系电表的测量机构。 一般可直接测量微安或毫安数量级的电流，为测 更大的电流，电流表应有并联电阻器（又称分流 器）。
兆欧表
1、简介
2、原则 3、使用方法
4、注意事项
一、简介
摇表又称兆欧表，是用来测量被测设备的绝
缘电阻和高值电阻的仪表，它由一个手摇发 电机、表头和三个接线柱（即L：线路端、E： 接地端、G：屏蔽端）组成。
二、选用原则
（1）额定电压等级的选择。一般情况下，额定 电压在500V以下的设备，应选用500V或 1000V的摇表；额定电压在500V以上的设备， 选用1000V~2500V的摇表。 （2）电阻量程范围的选择。摇表的表盘刻度线 上有两个小黑点，小黑点之间的区域为准确 测量区域。所以在选表时应使被测设备的绝 缘电阻值在准确测量区域内。
直流电流表
交流电压表
交直流钳式电流表
三、电流表构造及原理
1、构造
主要包括三个接线柱，有“+”，“-”两个接线柱， 如（+，-0.6A,-3A）或（-，0.6A，3A）
2、原理 电流表是根据通电导体在磁场中受磁场力的作用 而制成的。电流表内部有一永磁体，在极间产生 磁场，在磁场中 有一个线圈，线圈两端各有一 个游丝弹簧，弹簧各连接电流表的一个接线柱， 在弹簧与线圈间由一个转轴连接，在转轴相对于 电流表的前端，有一个指针。当有电流通过时， 电流沿弹簧、转轴通过磁场，电流切磁感线，所 以受磁场力的作用，使线圈发生偏转，带动转轴、 指针偏转。由于磁场力的大小随电流增大而增大， 所以就可以通过指针的偏转程度来观察电流的大 小。这叫磁电式电流表，就是我们平时实验室里 用的那种。
四、使用方法
（4）测量绝缘电阻时，一般只用“L”和“E”端，但在 测量电缆对地的绝缘电阻或被测设备的漏电流较严 重时，就要使用“G”端，并将“G”端接屏蔽层或外 壳。线路接好后，可按顺时针方向转动摇把，摇动 的速度应由慢而快，当转速达到每分钟120转左右 时（ZC-25型），保持匀速转动，1分钟后读数，并 且要边摇边读数，不能停下来读数。 （5）拆线放电。读数完毕，一边慢摇，一边拆线， 然后将被测设备放电。放电方法是将测量时使用的 地线从摇表上取下来与被测设备短接一下即可（不 是摇表放电）。
注意：如果重新换档以后，在正式
测量之前也必须调零一次。
（二）、实测：
将万用表两表笔并接在所测电阻两端
注意：
1、不能带电测量； 2、被测电阻不能有并联 支路 。
（三）、读数 ：
阻值=刻度值╳ 倍率
如图： 指示的刻度是 倍率档是：
18 10K
（四）、档位复位：
将档位开关打在OFF位置
四、指针式使用方法

四、指针式使用方法
a交流电压的测量：将万用表的一个转换开关置于
交、直流电压挡，另一个转换开关置于交流电压的 合适量程上，万用表两表笔和被测电路或负载并联 即可。 b直流电压的测量：将万用表的一个转换开关置于 交、直流电压挡，另一个转换开关置于直流电压的 合适量程上，且“+”表笔（红表笔）接到高电位处， “-”表笔（黑表笔）接到低电位处，即让电流从“+” 表笔流入，从“-”表笔流出。若表笔接反，表头指 针会反方向偏转，容易撞弯指针。
四、指针式使用方法
（7）测电阻：用万用表测量电阻时，应按下列方
法*作： a机械调零。在使用之前，应该先调节指针定 位螺丝使电流示数为零，避免不必要的误差。 b选择合适的倍率挡。万用表欧姆挡的刻度线 是不均匀的，所以倍率挡的选择应使指针停留在刻 度线较稀的部分为宜，且指针越接近刻度尺的中间， 读数越准确。一般情况下，应使指针指在刻度尺的 1/3~2/3间。
（1）熟悉表盘上各符号的意义及各个旋钮和 选择开关的主要作用。 （2）进行机械调零。 （3）根据被测量的种类及大小，选择转换开关 的挡位及量程，找出对应的刻度线。 （4）选择表笔插孔的位
四、指针式使用方法
（5）测量电压：测量电压（或电流）时要选
择好量程，如果用小量程去测量大电压，则 会有烧表的危险；如果用大量程去测量小电 压，那么指针偏转太小，无法读数。量程的 选择应尽量使指针偏转到满刻度的2/3左右。 如果事先不清楚被测电压的大小时，应先选 择最高量程挡，然后逐渐减小到合适的量程。

示图1、2: ①这张图片档位是否合适； ②（ 应该怎么办 ）； ③（如答合适， 请该同学读 出指针所指数字）。
示图2
示图1
5、 欧姆调零：
量程选准以后在正式测量之前必须调零， 否则测量值有误差。
方法：
将红黑两笔短接、 看指 针是否指在零刻度位置， 如果没有，调节欧姆调零 旋钮，使其指在零刻度位 置。
五、使用步骤
六、注意事项
电压表
一、定义： 电压表是测量电压的一种仪器，工程常用来 测量检测线路是否通畅。符号用V表示。 二、分类： 分为直流电压表和交流电压表 。 直流电压表：主要采用磁电系电表和静电系 电表的测量机构。磁电系电压表由小量程的磁 电系电流表与串联电阻器(又称分压器)组成， 最低量程为十几毫伏。为了扩大电压表量程， 可以增大分压器的电阻值。
四、指针式使用方法
测电流：测量直流电流时，将万用表的一个
转换开关置于直流电流挡，另一个转换开关 置于50uA到500mA的合适量程上，电流的量 程选择和读数方法与电压一样。测量时必须 先断开电路，然后按照电流从“+”到“-”的方 向，将万用表串联到被测电路中，即电流从 红表笔流入，从黑表笔流出。如果误将万用 表与负载并联，则因表头的内阻很小，会造 成短路烧毁仪表。
使用步骤
连：根据电路把电压表并联接入电路中，从正 接线柱进，负接线柱出。 读：先看清量程，一般表盘上有标记，确认最 小一格表示多少伏特值，观察指针的位置， 然后读数.
万用表
1、分类
2、结构 3、符号含义
4、使用方法
5、注意事项
万用表
一、分类
万用表又叫多用表、三用表、复用表，万用 表分为指针式万用表和数字万用表引。是一 种多功能、多量程的测量仪表，一般万用表 可测量直流电流、直流电压、交流电流、交 流电压、电阻和音频电平等，有的还可以测 交流电流、电容量、电感量及半导体的一些 参数（如β）。
四、使用规则
1、电压表要与用电器并联在电路中
2、电压表要从“+”进“-”出 3、被测电流不要超过电压表的量程
