高中物理部分电路欧姆定律解题技巧和训练方法及练习题(含答案)(1)一、高考物理精讲专题部分电路欧姆定律1．以下对直导线内部做一些分析：设导线单位体积内有n个自由电子,电子电荷量为e，自由电子定向移动的平均速率为v．现将导线中电流I与导线横截面积S的比值定义为电流密度，其大小用j表示．(1)请建立微观模型,利用电流的定义qIt=，推导：j=nev;(2)从宏观角度看，导体两端有电压，导体中就形成电流；从微观角度看，若导体内没有电场，自由电子就不会定向移动．设导体的电阻率为ρ，导体内场强为E，试猜想j与E的关系并推导出j、ρ、E三者间满足的关系式．【答案】（1）j=nev（2）E jρ＝【解析】【分析】【详解】（1）在直导线内任选一个横截面S，在△t时间内以S为底，v△t为高的柱体内的自由电子都将从此截面通过，由电流及电流密度的定义知：I qjS tSVV＝＝，其中△q=neSv△t，代入上式可得：j=nev（2）（猜想：j与E成正比）设横截面积为S，长为l的导线两端电压为U，则UEl ＝；电流密度的定义为IjS ＝，将UIR＝代入，得UjSR＝；导线的电阻lRSρ＝，代入上式，可得j、ρ、E三者间满足的关系式为：Ejρ＝【点睛】本题一要掌握电路的基本规律：欧姆定律、电阻定律、电流的定义式，另一方面要读懂题意，明确电流密度的含义．2．在如图所示的电路中，电源的电动势E=6．0V，内电阻r=1．0Ω，外电路的电阻R=11．0Ω．闭合开关S．求：（1）通过电阻R的电流Ⅰ；（2）在内电阻r上损耗的电功率P；（3）电源的总功率P总．【答案】（1）通过电阻R的电流为0．5A；（2）在内电阻r上损耗的电功率P为0．25W；（3）电源的总功率P总为3W．【解析】试题分析：（1）根据闭合电路欧姆定律，通过电阻R的电流为：，（2）r上损耗的电功率为：P=I2r=0．5×0．5×1=0．25W，（3）电源的总功率为：P总=IE=6×0．5=3 W．考点：闭合电路的欧姆定律；电功、电功率．3．图示为汽车蓄电池与车灯、小型启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可视为理想电表。

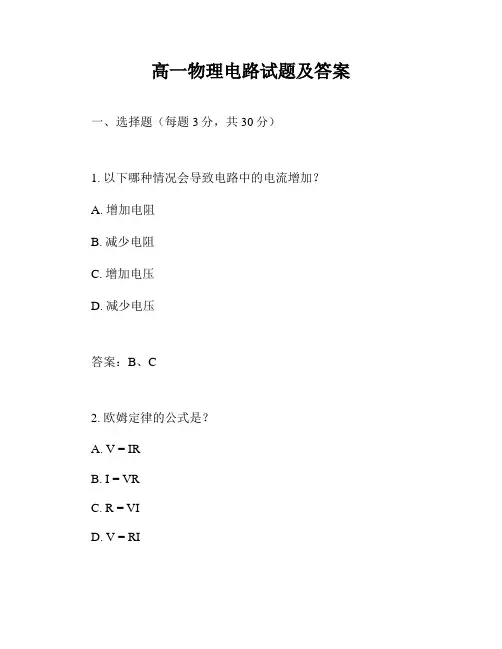

高一物理电路试题及答案一、选择题（每题3分，共30分）1. 以下哪种情况会导致电路中的电流增加？A. 增加电阻B. 减少电阻C. 增加电压D. 减少电压答案：B、C2. 欧姆定律的公式是？A. V = IRB. I = VRC. R = VID. V = RI答案：A3. 串联电路中，总电阻与各部分电阻的关系是？A. 等于各部分电阻之和B. 等于各部分电阻之差的绝对值C. 等于各部分电阻之积D. 等于各部分电阻之商答案：A4. 并联电路中，总电阻与各部分电阻的关系是？A. 等于各部分电阻之和B. 等于各部分电阻之差的绝对值C. 等于各部分电阻之积D. 1/R总 = 1/R1 + 1/R2 + ... + 1/Rn答案：D5. 电路中的电流I、电压U和电阻R之间的关系，以下哪个描述是正确的？A. I与U成正比，与R成反比B. I与U成反比，与R成正比C. I与U和R都成正比D. I与U和R都成反比答案：A6. 以下哪个不是电路的基本组成部分？A. 电源B. 开关C. 导线D. 电阻答案：D7. 以下哪个不是电路的状态？A. 开路B. 短路C. 断路D. 并联答案：D8. 以下哪种情况下，电路中的电流为零？A. 电路中有电源，但电阻无限大B. 电路中有电源，电阻为零C. 电路中没有电源，但电阻有限D. 电路中有电源，电阻有限答案：A、C9. 以下哪个不是电容器的特性？A. 储存电荷B. 储存电能C. 通过电流D. 隔离直流电答案：C10. 以下哪个不是电感器的特性？A. 储存磁能B. 阻碍电流变化C. 通过直流电D. 储存电能答案：D二、填空题（每题2分，共20分）11. 电路中的电流I等于电压U除以电阻R，即I = ________。

答案：U/R12. 串联电路中，总电阻R总等于各部分电阻之和，即R总 =________。

答案：R1 + R2 + ... + Rn13. 并联电路中，总电阻R总的倒数等于各部分电阻倒数之和，即1/R总 = ________。

如图所示的电路中，R 1、R 2、R 3、和R 4皆为定值电阻，R 5为可变电阻，电源的电动势为E ，内阻为r ，设电流表A 的读数为I ，电压表V 的读数为U ，当R 5的滑动角点向图中a 端移动时（ ） A ．I 变大，U 变小 B 、I 变大，U 变大C 、I 变小，U 变大D 、I 变小，U 变小如图所示，电键闭合时，当滑动变阻器滑片P 向右移动时，试分析L 1、L 2 ，L3的亮度变化情况。

如图电路中，电阻Ω=9R 1，Ω=15R 2，电源电动势E=12V ，内电阻r=1Ω。

求：（1）当电流表示数为0.4A 时，变阻器3R 的阻值多大？（2）3R 阻值多大时，它消耗的电功率最大？ （3）3R 阻值多大时，电源的输出功率最大？下图所示为两个独立电路A 和B 的路端电压与其总电流I 的关系图线，则（ ）A. 路端电压都为1U 时，它们的外电阻相等B. 电流都是1I 时，两电源内电压相等C. 电路A 的电动势大于电路B 的电动势D. A 中电源的内阻大于B 中电流的内阻（2006高考上海卷）在如图所示电路中，闭合电键S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U1、U2和U3表示，电表示数变化量的大小分别用ΔI 、ΔU1、ΔU2和ΔU3表示。

下列比值正确的是 V A 1R 2R 3R 4R 5R r S a b 1L 2L P 3LA. U1/I不变，ΔU1/ΔI不变B. U2/I变大，ΔU2/ΔI变大C. U2/I变大，ΔU2/ΔI不变D. U3/I变大，ΔU3/ΔI不变【要求】问题1：会解电荷守恒定律与库仑定律的综合题。

问题2：会解分析求解电场强度。

问题3：会根据给出的一条电场线，分析推断电势和场强的变化情况。

问题4：会根据给定一簇电场线和带电粒子的运动轨迹，分析推断带电粒子的性质。

问题5：会根据给定电势的分布情况，求作电场线。

问题6：会求解带电体在电场中的平衡问题。

高三物理电路分析练习题及答案题一：在一个电路中，有一个电阻R1和一个电阻R2串联，电压源E的电动势为12V，内阻为4Ω。

R1的阻值为6Ω，R2的阻值为8Ω。

求电路中的总电阻值和总电流。

解题思路：根据串联电阻的计算公式，总电阻Rt可以通过以下公式计算得出：Rt = R1 + R2其中，R1和R2分别为两个串联电阻的阻值。

解答：根据题意，R1的阻值为6Ω，R2的阻值为8Ω，因此总电阻为：Rt = 6Ω + 8Ω = 14Ω同时，根据欧姆定律的公式，电流I可以通过以下公式计算得出：I = E / (Rt + r)其中，E为电压源的电动势，Rt为总电阻，r为电压源的内阻。

对于本题，E=12V，Rt=14Ω，r=4Ω，代入公式计算得：I = 12V / (14Ω + 4Ω) = 0.6667A因此，这个电路中的总电阻为14Ω，总电流为0.6667A。

题二：在一个并联电路中，有一个电阻R3和电阻R4并联，电流源I的电流为2A。

R3的阻值为3Ω，R4的阻值为5Ω。

求电路中的总电阻值和总电流。

解题思路：根据并联电阻的计算公式，总电阻Rp可以通过以下公式计算得出：1 / Rp = 1 / R3 + 1 / R4其中，R3和R4分别为两个并联电阻的阻值。

解答：根据题意，R3的阻值为3Ω，R4的阻值为5Ω，因此总电阻为：1 / Rp = 1 / 3Ω + 1 / 5Ω计算得：1 / Rp = 8 / 15Ω通过移项和倒数运算，可以得到总电阻Rp：Rp = 15Ω / 8 ≈ 1.875Ω同时，根据电流的分配规律，电路中的总电流It可以通过以下公式计算得出：It = I * (R3 / (R3 + R4))其中，I为电流源的电流，R3和R4分别为两个并联电阻的阻值。

对于本题，I=2A，R3=3Ω，R4=5Ω，代入公式计算得：It = 2A * (3Ω / (3Ω + 5Ω)) = 2A * (3Ω / 8Ω) = 0.75A因此，这个电路中的总电阻为1.875Ω，总电流为0.75A。

高中物理电路分析专题练习题1-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN高中总复习物理电路分析专题练习一、选择题1.在研究微型电动机的性能时，应用如图所示的实验电路。

当调节调动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为0.50 A和2.0 V。

重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0 A和24.0 V。

则这台电动机正常运转时输出功率为（）A.32 WB.44 WC.47 WD.48 W2.在如图所示的电路中，开关S闭合后，由于电阻发生短路或断路故障，电压表和电流表的读数都增大，则肯定出现了下列哪种故障（）A.R1短路B.R2短路C.R3短路D.R1断路3.在图中所示的电路中，电源电动势为E，内电阻为r，闭合开关S，待电流达到稳定后，电流表示数为I，电压表示数为U，电容器C所带电荷量为Q，将滑动变阻器的滑动触头P 从图示位置向a端移动一些，待电流达到稳定后，则与P移动前相比（）A.U变小B.I变小C.Q增大D.Q不变4.如图所示电路，电源内阻为r，其电动势小于电容器C的额定电压，先闭合开关S，待电路稳定后，再断开S，则当电路再次达到稳定，下列说法正确的是（）A.电阻R1两端电压增大B.电容器C两端电压减小C.电源两端电压增大D.电容器C上所带电荷量增加5.如图所示，理想变压器的初级线圈接交流电源，次级线圈接阻值为R的负载电阻。

若与初级线圈连接的电压表V1的示数为U1，与次级线圈连接的电压表V2的示数为U2，且U2＜U1,则以下判断中正确的是（）A.该变压器输入电流与输出电流之比这U1∶U2B.该变压器输入功率与输出功率之比为U2∶U1C.通过负载电阻R的电流I2=RU2D.通过初级线圈的电流I1=RUU1226.矩形金属线圈共10匝，绕垂直磁场方向的转轴在匀强磁场中匀速转动，线圈中产生的交流电动势e随时间t变化的情况如图所示。

物理电路高中试题一、选择题1. 电阻R1和R2串联在电路中，已知R1=10Ω，R2=20Ω，电路的总电阻为：A. 15ΩB. 25ΩC. 30ΩD. 40Ω2. 一个电容器的电容为4μF，当其两端电压从0增加到6V时，电容器储存的电荷量为：A. 12μCB. 16μCC. 24μCD. 30μC3. 一个理想变压器的原边匝数为100匝，副边匝数为400匝。

当原边电压为220V时，副边电压为：A. 880VB. 1760VC. 440VD. 880mV4. 一个电路中，电源电动势为12V，内阻为0.5Ω，外电路电阻为5Ω。

电路的输出功率为：A. 14.4WB. 12WC. 10WD. 8W5. 一个电路中，电流I=10A，电阻R=2Ω，根据欧姆定律，该电路两端的电压为：A. 18VB. 20VC. 12VD. 15V二、计算题1. 已知一个电路中，电源电动势E=15V，内阻r=0.2Ω。

外电路总电阻为R=10Ω。

求：- 外电路电流I。

- 电源输出功率P。

- 电源内部消耗功率Pr。

2. 一个串联电路中包含三个电阻，R1=4Ω，R2=6Ω，R3=12Ω。

电源电压为24V。

求：- 电路的总电阻。

- 电路中的总电流。

- 每个电阻上的电压降。

三、实验题1. 请设计一个实验，测量一个未知电阻的阻值。

你需要说明实验的步骤、所需设备、以及如何通过实验数据计算电阻值。

2. 设计一个电路，使得一个电容器在给定的时间内充满电。

你需要确定电路的参数，并解释如何计算充电时间。

四、简答题1. 解释什么是基尔霍夫电压定律，并给出一个应用此定律解决电路问题的例子。

2. 描述电容器在交流电路中的行为，并解释为什么电容器对高频信号的阻抗较低。

五、综合题1. 一个电路由一个电源、一个开关、一个电阻和一个电容器组成。

电源电动势为9V，内阻为1Ω，电阻为8Ω，电容器的电容为100μF。

当开关闭合后，求：- 初始时刻（t=0）电路中的电流。

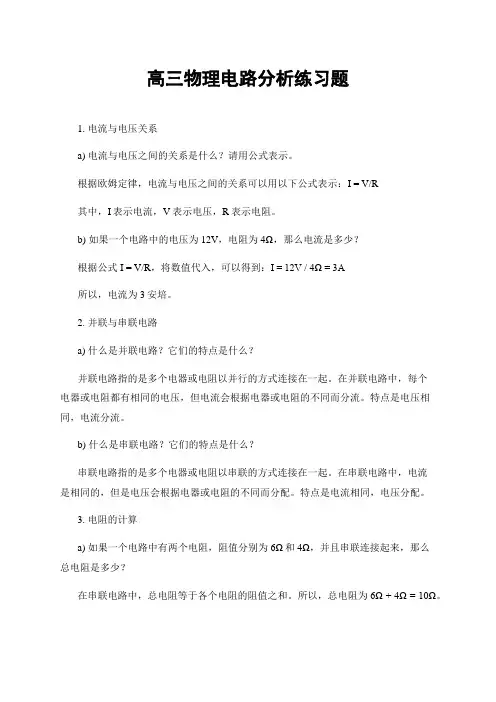

高三物理电路分析练习题1. 电流与电压关系a) 电流与电压之间的关系是什么？请用公式表示。

根据欧姆定律，电流与电压之间的关系可以用以下公式表示：I = V/R其中，I表示电流，V表示电压，R表示电阻。

b) 如果一个电路中的电压为12V，电阻为4Ω，那么电流是多少？根据公式I = V/R，将数值代入，可以得到：I = 12V / 4Ω = 3A所以，电流为3安培。

2. 并联与串联电路a) 什么是并联电路？它们的特点是什么？并联电路指的是多个电器或电阻以并行的方式连接在一起。

在并联电路中，每个电器或电阻都有相同的电压，但电流会根据电器或电阻的不同而分流。

特点是电压相同，电流分流。

b) 什么是串联电路？它们的特点是什么？串联电路指的是多个电器或电阻以串联的方式连接在一起。

在串联电路中，电流是相同的，但是电压会根据电器或电阻的不同而分配。

特点是电流相同，电压分配。

3. 电阻的计算a) 如果一个电路中有两个电阻，阻值分别为6Ω和4Ω，并且串联连接起来，那么总电阻是多少？在串联电路中，总电阻等于各个电阻的阻值之和。

所以，总电阻为6Ω + 4Ω = 10Ω。

b) 如果一个电路中有两个电阻，阻值分别为8Ω和12Ω，并且并联连接起来，那么总电阻是多少？在并联电路中，总电阻可以通过以下公式计算：1/R = 1/R1 + 1/R2将数值代入，得到：1/R = 1/8Ω + 1/12Ω = (3+2)/24Ω = 5/24Ω所以，总电阻为24Ω/5 = 4.8Ω。

4. 电功率的计算a) 什么是电功率？请用公式表示。

电功率是电流通过电器或电阻时所产生的能量转化速率。

电功率可以用以下公式表示：P = VI其中，P表示电功率，V表示电压，I表示电流。

b) 如果一个电器的电压为120V，电流为2A，那么它的电功率是多少？根据公式P = VI，将数值代入，可以得到：P = 120V * 2A = 240W所以，电器的电功率为240瓦特。

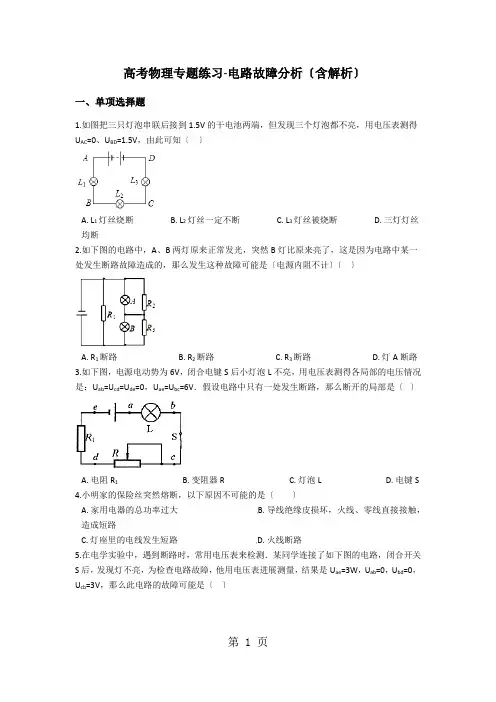

高考物理专题练习-电路故障分析〔含解析〕一、单项选择题1.如图把三只灯泡串联后接到1.5V的干电池两端，但发现三个灯泡都不亮，用电压表测得U AC=0、U BD=1.5V，由此可知〔〕A.L1灯丝烧断B.L2灯丝一定不断C.L3灯丝被烧断D.三灯灯丝均断2.如下图的电路中，A、B两灯原来正常发光，突然B灯比原来亮了，这是因为电路中某一处发生断路故障造成的，那么发生这种故障可能是〔电源内阻不计〕〔〕A.R1断路B.R2断路C.R3断路D.灯A断路3.如下图，电源电动势为6V，闭合电键S后小灯泡L不亮，用电压表测得各局部的电压情况是：U ab=U cd=U de=0，U ae=U bc=6V．假设电路中只有一处发生断路，那么断开的局部是〔〕A.电阻R1B.变阻器RC.灯泡LD.电键S4.小明家的保险丝突然熔断，以下原因不可能的是〔〕A.家用电器的总功率过大B.导线绝缘皮损坏，火线、零线直接接触，造成短路C.灯座里的电线发生短路D.火线断路5.在电学实验中，遇到断路时，常用电压表来检测．某同学连接了如下图的电路，闭合开关S后，发现灯不亮，为检查电路故障，他用电压表进展测量，结果是U ae=3W，U ab=0，U bd=0，U cb=3V，那么此电路的故障可能是〔〕A.开关S接触不良B.小灯泡灯丝断了C.d、e间出现断路D.e、f间出现断路6.如下图的电路中，电源电动势为6V，当开关S接通后，灯泡L1和L2都不亮．用电压表测得各局部电压是U ab=6V，U ad=0，U cd=6V，由此可断定〔〕A.L1和L2的灯丝都烧断了B.L1的灯丝烧断了C.L2的灯丝烧断了D.变阻器R断路7.如下图，两只白炽灯泡L1和L2与电源、电键组成的电路中，当电键闭合后，发现电压表V1、V2的示数一样，且电流表A的示数为零，那么可能发生的故障是〔〕A.L1断路B.L2断路C.L1短路D.L2短路8.如下图的电路中，闭合电键k后，灯a和b都正常发光，后来由于某种故障使灯b突然变亮，电压表读数增加，由此推断这故障可能是〔〕A.a灯灯丝烧断B.电阻R2短路C.电阻R2断路D.电容被击穿短路9.某居民家中的电路如下图，开场时各局部工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光，拔出电饭煲的插头，把试电笔分别插入插座的左、右插孔，氖管均能发光，那么〔〕A.仅电热壶所在的C，D两点间发生了断路故障B.仅电热壶所在的C，D两点间发生了短路故障C.仅导线AB连续路D.因为插座用导线接地，所以发生了上述故障10.如下图，因线路故障，按通K时，灯L1和L2均不亮，用电压表测得U ab=0，U bc=0，U cd=4V．由此可知出现故障处为〔〕A.灯L1短路B.灯L2断路C.变阻器断路D.不能确定11.如下图，电路中白炽灯A、B不亮，但电路中只有一处断开，今用电压表测得：U ab=0，U ac=0V，U bd=6V，那么可知〔〕A.B灯断路B.A灯断路C.R断路D.电源断路二、多项选择题12.某学生在研究串联电路电压特点的实验时，接成如下图的电路，接通S后，他将大内阻的电压表并联在A，C两点间，电压表读数为U，当并联在A，B两点间时，电压表读数也为U，当并联在B，C两点间时，电压表的读数为零，那么出现此种情况的原因可能是〔R1，R2的阻值相差不大〕〔〕A.AB段断路B.BC段短路C.AB段短路D.BC段断路13.某学生在研究串联电路电压特点时，接成如下图电路，接通K后，他将高内阻的电压表并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，那么出现此种情况的原因可能是〔〕〔R1、R2阻值相差不大〕A.AB段断路B.BC段断路C.AB段短路D.BC段短路14.在如下图的电路中，由于某一电阻发生短路或断路，使A灯变暗，B灯变亮，那么故障可能是〔〕A.R1短路B.R2断路C.R3断路D.R4短路15.如下图电路，当闭合后两灯均不亮，两灯泡、电源、电键及电键到电源负极间的导线都完好，其余三条导线中有一条发生断路。

一、选择题1．一根粗细均匀的金属丝，当其两端所加电压为U 时，通过其中的电流为I 。

现将金属丝均匀地拉长为原长的3倍，在其两端电压为3U 的情况下，通过的电流为（ ） A ．I B ．3IC ．13ID ．19I C 解析：C根据电阻定律可知，金属丝的电阻L R Sρ= 根据欧姆定律可知，通过其中的电流为U I R=现将金属丝均匀地拉长为原长的3倍时，金属丝的横截面积为原来的13，根据电阻定律可知，将金属丝均匀地拉长为原长的3倍后，电阻为39913L LR R S S ρρ'==⋅= 根据欧姆定律得，在其两端电压为3U 的情况下，通过的电流为311933U U U I I R R R ''===⋅=' 故C 正确，ABD 错误。

故选C 。

2．有一横截面积为S 的铜导线，流经其中的电流强度为I ，设每单位长度的导线中有n 个自由电子，电子的电量为e ，此时电子的定向移动速度为v ，在t 时间内，通过导线的横截面积的自由电子数目可表示为（ ） A ．nvst B ．I t e∆ C ．nv tD ．I tse∆ B 解析：BACD ．在t 时间内，以速度v 移动的电子在铜导线中移动的长度为vt ，由于每单位长度的导线中有n 个自由电子，所以在t 时间内，流经导线横截面积的电子数目表示为N =nvtACD 错误;B ．由于流经导线的电流为I ，则在t 时间内流经导线的电荷量为q =It ，而自由电子的电荷量为e ，则在t 时间内，流经导线横截面积的自由电子数目可表示为It N e=B 正确。

故选B 。

3．已知一只表头的量程为0~100mA ，内阻g 100ΩR =。

现将表头改装成电流、电压两用的电表，如图所示，已知12100Ω,1k ΩR R ==，则下列正确的说法是（ ）A ．用oa 两端时是电压表，量程为110VB ．用ob 两端时是电压表，量程为110VC ．用oa 两端时是电流表，量程为200mAD ．用ob 两端时是电流表，量程为200mA C 解析：C由电路图可知，用Oa 两端时，表头G 与1R 并联，是电流表，量程3g g 33g 11001010010010A A 20010A 200mA 100I R I I R ---⨯⨯=+=⨯+=⨯=由电路图可知，用Ob 两端时，表头G 与2R 串联，是电压表，量程g 12g 1100100()0.2(1000)V 210V 100100R R U I R R R ⨯=+=⨯+=++ 故ABD 错误，C 正确。
