下载文档原格式
1. 结构设计说明主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。
如混凝土的含碱量不得超过3kg/m3等等。
2. 各层的结构布置图，包括:(1).预制板的布置(板的选用、板缝尺寸及配筋)。
标注预制板的块数和类型时, 不要采用对角线的形式。
因为此种方法易造成线的交叉, 宜采用水平线或垂直线的方法, 相同类型的房间直接标房间类型号。
应全楼统一编号，可减少设计工作量，也方便施工人员看图。
板缝尽量为40, 此种板缝可不配筋或加一根筋。
布板时从房间里面往外布板, 尽量采用宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。
如果构造上要求有整浇层时, 板缝应大于60。
整浇层厚50, 配双向φ6@250, 混凝土C20。
纯框架结构一般不需要加整浇层。
构造柱处不得布预制板。
地下车库由于防火要求不可用预制板。
框架结构不宜使用长向板，否则长向板与框架梁平行相接处易出现裂缝。
建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。
对楼层净高很敏感、跨度超过6.9米或不符合模数时可采用SP板，SP板120厚可做到7.2米跨。
(2).现浇板的配筋(板上、下钢筋，板厚尺寸)。
板厚一般取120、140、160、180四种尺寸或120、150、180三种尺寸。
尽量用二级钢包括直径φ10（目前供货较少）的二级钢，直径≥12的受力钢筋，除吊钩外，不得采用一级钢。
钢筋宜大直径大间距，但间距不大于200，间距尽量用200。
(一般跨度小于6.6米的板的裂缝均可满足要求)。
跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ8@200。
板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。
顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。
结构设计（框架结构）1.结构方案设计①确定抗震设防类别及相应的抗震设防标准。
详见《建筑工程抗震设防分类标准》GB 50223-2008。
②确定结构的抗震等级。
详见《混凝土结构构造手册》（以后简称《构造手册》）第一章。
③初步确定框架柱的截面尺寸。
根据柱子所受的总压力依据轴压比的要求确定框架柱的截面尺寸。
详见《构造手册》第五章。
cc f N A A f N *≥⇒≤轴压比限值轴压比限值 其中：一根柱的受力面积荷载设计值楼层数**=)(n N荷载设计值可取15KN/m 2④初步确定框架梁的截面尺寸。
详见《构造手册》第三、五章。
⑤初步确定板的截面尺寸。
详见《构造手册》第二章。
⑥确定结构平面布置。
根据建筑图的要求，合理布置框架柱（为满足经济性，不可太密），框架柱之间布置框架梁，框架梁上有需要时可布置次梁（板块短跨超过5m ；上面有200mm 以上厚墙时；楼板上开有大洞口时，需设置次梁进行结构补强，如电梯间及楼梯间处的大洞口四周均需要设置次梁）。
⑦确定荷载。
楼面或者屋面的建筑做法自定，可选择相关图集11ZJ001等。
楼屋面恒载=建筑做法重量+楼板自重，楼屋面荷载为面荷载。
梁上的墙体重量需要计算线荷载，且为恒载。
楼屋面活载根据房间功能取值，详见《建筑结构荷载规范》。
具体算法可参见“荷载统计表格”。
注意：楼梯间因为踏板厚度未知，恒载可取10KN/m 2。
结构方案确定后，用探索者绘制成图，具体表达方法详见“结构方案图”。
2.PKPM 电算（2010版）PKPM 软件大家已经在上个学期学习过了，具体操作这里不再累述，下面仅说明特别需要注意的地方。
电算部分包括数据输入、结构计算和结果输出三大部分。
以下是各部分的设计要点及参数设置：2.1 数据输入（PM-CAD）①恒载中结构混凝土板的自重可在“建筑模型与荷载输入”里的“恒活设置”中选取“自动计算现浇楼板自重”选项即可。
②电梯间处的楼板板块采取开洞口的方式设置。
③楼梯间处的楼板板块不采用开洞口的方法，而将此板块厚度设置为0，并为此板块选取面荷载：恒载—10.0kN/m2，活载—3.5kN/m2，这样设置是为了PKPM能够传导楼梯间梯板的荷载到框架梁及框架柱上。
底框结构设计要点总结底框结构设计要点总结底框结构设计要点总结（底框-）砖混结构设计总结一、分析建筑条件，准备初步工作：1.底框部分：（1）根据建筑条件图布置框架柱轴网，由抗震概念设计，尽量不要出现单根柱而不能形成一榀框架的情况，柱距一般为6米；（2）柱截面初步设计；单层商铺部分的框架柱截面设为350X350，底框部分的框架柱设为400X400；（3）根据柱轴网确定剪力墙的分布（长度和距离）；（4）剪力墙一般分布在楼梯间处，与电信专业协调，预留电表箱位置；（5）剪力墙往往矮而长，变形能力差，多为剪切破坏，宜开竖缝保证高宽比大于1.5；（6）根据底层店面部分的墙厚确定框架梁、柱偏心；（7）根据框架柱的设置和柱距，确定框架梁的高度和宽度（一般上面有出承重墙的框架梁宽度不小于350，其它墙梁宽度不小于300，高度不小于净跨的1/5）；（框架结构梁截面尺寸控制办法：计算时用TAT，看计算结果配筋图内的配筋率图；要求全截面配筋率1.5-1.7之间）（8）其框架和抗震墙的抗震等级，6、7度可分别按三、二级采用；2.砖混部分：（1）根据纵横墙的布置及可能会有的屋面构架，确定构造柱的位置和种类，（最外围的构造柱直接升到女儿墙，门窗洞口处的构造柱尺寸最好与门洞处的短墙吻合）（2）根据户型布置设置梁，包括其宽度和高度（其位置应把楼板分成规则的矩形，在阳台较大窗洞处或门窗连续设置处应设置过梁，且其高度加上门窗的高度应等于楼层高度）；（3）根据户型布置确定板厚，一般取短向跨度的1/35，但是最好不要小于100，客厅不小于120，否则影响使用；阳台、厨卫一般为90，屋面板厚120，楼梯梯板厚度为板跨的1/28，且平台梁高度与其下的窗高之和要等于建筑标高；（4）根据墙体外立面的腰线做法，确定外围圈梁的高度和做法；（5）根据总体要求，设置不同的结构标准层与荷载标准层；（6）阳台处的挑梁高度为挑出长度的1/3-1/6；二、输入计算模型，进行程序计算：1.底框部分：（1）SAT-8计算底框时不能考虑风荷载。
框架结构设计要点十二条1、结构设计说明主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。
如混凝土的含碱量不得超过3kg/m3等等。
2、各层的结构布置图（包括）(1)预制板的布置(板的选用、板缝尺寸及配筋)。
(2)现浇板的配筋(板上、下钢筋，板厚尺寸)。
(3)关于过梁布置及轻隔墙。
(4)雨蓬、阳台、挑檐布置和其剖面详图。
(5)楼梯布置。
采用X型斜线表示楼梯间，并注明楼梯间另详。
尽量用板式楼梯，方便设计及施工，也较美观。
(6)板顶标高。
可在图名下说明大多数的板厚及板顶标高，厨厕及其它特殊处在其房间上另外标明。
(7)梁布置及其编号，应按层编号，如L-1-XX，1指1层，XX为梁的编号。
柱布置及编号。
(8)板上开洞(厨、厕、电气及设备)洞口尺寸及其附加筋，附加筋不必一定锚入板支座，从洞边锚入La即可。
(9)屋面上人孔、通气孔位置及详图。
(10)在平面图上不能表达清楚的细节要加剖面，可在建筑墙体剖面做法的基础上，对应画结构详图。
3、基础平面图及详图(1)在柱下扩展基础宽度较宽(大于4米)或地基不均匀及地基较软时宜采用柱下条基。
并应考虑节点处基础底面积双向重复使用的不利因素，适当加宽基础。
(2)当基础下有防空洞或枯井等时，可做一大厚板将其跨过。
(3)混凝土基础下应做垫层。
当有防水层时，应考虑防水层厚度。
(4)建筑地段较好，基础埋深大于3米时，应建议甲方做地下室。
(5)地下室外墙为混凝土时，相应的楼层处梁和基础梁可取消。
(6)抗震缝、伸缩缝在地面以下可不设缝，连接处应加强。
但沉降缝两侧墙体基础一定要分开。
(7)新建建筑物基础不宜深于周围已有基础。
(8)独立基础偏心不能过大，必要时可与相近的柱做成柱下条基。
(9)采用独立柱基时，独立基础受弯配筋不必满足最小配筋率要求，除非此基础非常重要，但配筋也不得过小。
框架结构设计要点分析框架结构设计要点分析⼀、设计等级及控制指标（通常情况）1.根据《建筑结构可靠度设计统⼀标准》GB50068—2001,⼯程结构设计使⽤年限为50年。
2.⼯程建筑结构设计安全等级为⼆级，结构重要性系数γ。
＝1.03.⼯程地基基础设计等级为丙级。
4.根据《岩⼟⼯程地质勘察报告》，确定场地类别为类；5.根据《建筑抗震设计规范》GB50011—2001,确定⼯程抗震设防烈度，设计基本地震加速度值，设计地震分组，⽔平地震影响系数最⼤值，特征周期，阻尼⽐。
6.⼯程建筑抗震设防标准为⼄类（《建筑⼯程抗震设防分类标准》新版规定）；7.⼯程混凝⼟裂缝控制限值：与⽔、⼟直接接触的构件和露天环境构件允许裂缝宽度为0.2mm，室内环境构件允许裂缝宽度为0.3mm。
⼆、平⾯及竖向布置1.为了保证框架结构的抗震安全，结构应具有必要的承载⼒、刚度、稳定性、延性及耗能等性能。
结构平⾯形状和⽴⾯体型应尽可能简单、规则，使各部分刚度均匀对称，减少结构扭转的可能性。
2.框架结构应在纵横两个⽅向布置成双向刚接框架，也就是说，应尽量避免形成单跨框架。
3.框架结构按抗震设计时，不应采⽤部分由砌体墙承重之混合形式。
框架结构中的楼梯间及局部出屋顶的楼梯间、⽔箱间等，应采⽤框架承重，不应采⽤砌体墙承重。
4.在抗震设防地区，应遵循强柱弱梁、强剪弱弯、强节点强锚固的设计原则，以形成延性框架。
三、荷载1.楼⾯荷载楼⾯荷载按《建筑结构荷载规范》GB50009-2001以及《全国民⽤建筑⼯程设计技术措施（结构篇）》（2003版）的相关规定取值。
单位：kN/m22.墙体荷载1)外墙单位⾼度线荷载：墙重度X墙厚+0.05X20;内墙单位⾼度线荷载：墙重度X墙厚+0.04X20;2)计算墙体线荷载时注意扣除梁⾼；3)墙体有⼤⾯积开洞时注意计算荷载时要扣除洞⼝重量。
3.荷载的输⼊要准确，不可偏⼩，也不可随意放⼤。
四、结构材料信息1.混凝⼟：⼩型的框架结构单体可考虑⽤C25级混凝⼟。

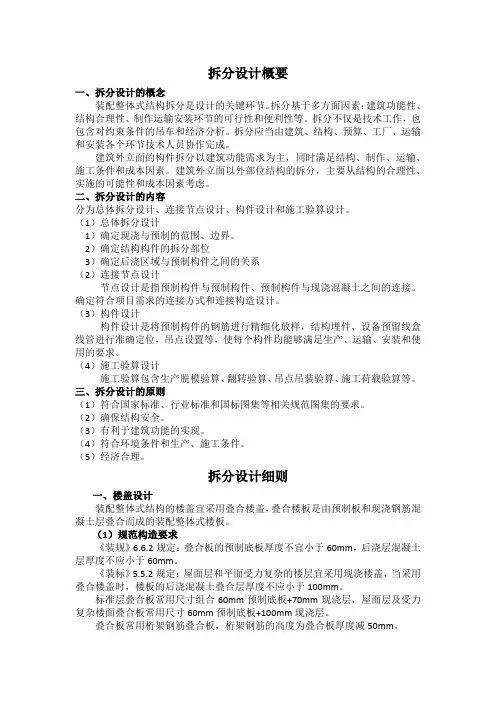

拆分设计概要一、拆分设计的概念装配整体式结构拆分是设计的关键环节。
拆分基于多方面因素：建筑功能性、结构合理性、制作运输安装环节的可行性和便利性等。
拆分不仅是技术工作，也包含对约束条件的吊车和经济分析。
拆分应当由建筑、结构、预算、工厂、运输和安装各个环节技术人员协作完成。
建筑外立面的构件拆分以建筑功能需求为主，同时满足结构、制作、运输、施工条件和成本因素。
建筑外立面以外部位结构的拆分，主要从结构的合理性、实施的可能性和成本因素考虑。
二、拆分设计的内容分为总体拆分设计、连接节点设计、构件设计和施工验算设计。
（1）总体拆分设计1）确定现浇与预制的范围、边界。
2）确定结构构件的拆分部位3）确定后浇区域与预制构件之间的关系（2）连接节点设计节点设计是指预制构件与预制构件、预制构件与现浇混凝土之间的连接。
确定符合项目需求的连接方式和连接构造设计。
（3）构件设计构件设计是将预制构件的钢筋进行精细化放样，结构埋件、设备预留线盒线管进行准确定位，吊点设置等，使每个构件均能够满足生产、运输、安装和使用的要求。
（4）施工验算设计施工验算包含生产脱模验算、翻转验算、吊点吊装验算、施工荷载验算等。
三、拆分设计的原则（1）符合国家标准、行业标准和国标图集等相关规范图集的要求。
（2）确保结构安全。
（3）有利于建筑功能的实现。
（4）符合环境条件和生产、施工条件。
（5）经济合理。
拆分设计细则一、楼盖设计装配整体式结构的楼盖宜采用叠合楼盖，叠合楼板是由预制板和现浇钢筋混凝土层叠合而成的装配整体式楼板。
（1）规范构造要求《装规》6.6.2规定：叠合板的预制底板厚度不宜小于60mm，后浇层混凝土层厚度不应小于60mm。
《装标》5.5.2规定：屋面层和平面受力复杂的楼层宜采用现浇楼盖，当采用叠合楼盖时，楼板的后浇混凝土叠合层厚度不应小于100mm。
标准层叠合板常用尺寸组合60mm预制底板+70mm现浇层，屋面层及受力复杂楼面叠合板常用尺寸60mm预制底板+100mm现浇层。
第一章概述1、对于高层建筑，抵抗水平荷载成为结构设计需要解决的主要问题2、荷载效应：由荷载引起的结构内力、位移、速度、加速度等3、高层建筑结构设计，主要是抗水平力设计4、高层建筑结构的材料主要为钢、钢筋和混凝土5、按采用的材料，高层建筑的结构构件可分为钢构件、钢筋混凝土构件及组合构件，组合构件是指型钢或钢管与混凝土组合的构件6、按采用的材料，高层建筑结构的类型可分为钢结构、钢筋混凝土结构、混合结构，混合结构包括由全部构件为组合构件的结构，钢构件与钢筋混凝土组成的结构，钢构件与组合结构组成的结构，钢筋混凝土构件与组合构件组成的结构等7、钢结构以及混合结构的钢材宜采用Q235等级B、C、D的碳素结构钢及Q345等级B、C、D、E的低合金高强度结构钢8、混凝土的强度等级，框支梁、框支柱及抗震等级为一级的框架梁、柱、节点核心区，不应低于C30；构造柱、芯柱、圈梁及其他各类构件，不应低于C20；剪力墙不宜超过C60；其他构件，9度时不宜超过C60，八度时不宜超过C70第二章结构体系1、高层建筑的结构体系包括框架结构、框架-剪力墙结构、剪力墙结构、筒体结构、巨型结构。
2、框架结构的设计要点：（1）必须在两个主轴方向上设置框架，以抵抗各自方向的水平力。
（2）抗震框架结构的梁柱不允许铰接，必须采用梁端能传递弯矩的刚接，以使结构具有良好的整体性和比较大的刚度。
（3）甲、乙类建筑以及高度大于24m的丙类建筑，不应采用单跨框架结构。
（4）承重体系主要取决于楼板布置。
（5）沿建筑高度，柱网尺寸和梁截面尺寸一般不变。
在建筑比较高的情况下，柱的截面尺寸沿建筑高度减小。
（6)侧向刚度小，总高度受到限制。
（7）框架结构的非承重墙宜采用轻质材料，减轻对结构抗震的不利影响。
（8）不应采用部分由框架承重、部分由砌体墙承重的混合承重形式。
（9）框架结构中的楼、电梯间及局部出屋顶的的电梯机房、楼梯间、水箱间等，应采用框架承重，不应采用砌体墙承重。
结构设计100问及答问题1：楼梯间荷载建模过程中如何输入？答案：方法1 在楼梯间板厚度定义为0，恒活载大小按楼梯间取，这种方法比较便捷快速方法2 楼梯间直接全房间开洞，楼梯梁上算一半梯板荷载，注意在平台梁位置不要漏了集中荷载。
[设计问题]坡屋面如何建模?答案:1.关于坡屋面的层高,应该算到坡屋面屋檐的位置,也有说应该算到坡屋面屋檐和屋脊的1/2位置.2.建坡屋面的时候可以使用"上节点高"命令设置节点的高度,这样就可以更加直观的看到整个结构的形状,但要注意的问题是,虽然设置了节点高度,从立体模型看是坡屋面的效果,这样建的模和按平屋面建的模的计算结果是一样的.所以一定要把荷载计算清楚,不要掉了荷载!! 用tat计算小高层，需要控制哪些参数？是和satwe控制一样吗？答案:TAT SATWE PMSAP 的OUT文本控制的参数基本差不多，不过在软件的实现操作输出上有些区别，我觉的高层建筑可以几个软件都计算一边，对结果做一个比较，取最合理的结果。
问题：框架结构计算时，梁柱箍筋间距如何考虑？答案：框架梁存在集中荷载，宜取为100；框架柱一般情况下不存在集中荷载，宜为200，但当框架柱计算长度范围内有集中荷载时，还是应该区别考虑的！因为程序中考虑非加密区箍筋间距为200，这样就带来了这个问题！但是取100和200所计算出的非加密区箍筋面积应该这样采用。
问题：独立基础变阶要演算抗剪，配筋按照抗弯计算，但是配筋有没有最小配筋率的问题？？答案：我觉得既然是抗弯构建，应该满足最小配筋率的问题，否则配筋没有意思（我自己认为的答案，资料上没有找到，请高手点拨）问题3：长宽比大于2小于3的板宜按双向板计算，请问怎么计算，查表没有系数，我是说的手算，高手赐教，我等待回答问题4: 如何确定柱截面，梁截面和楼板厚度回答: 梁截面估算：梁高与跨度的关系主梁一般取为跨度的1/8~1/12 次梁一般取为跨度的1/12~1/15 悬挑梁一般取为悬臂长的1/6 梁宽主梁200，250，300……次梁200……跨度较小的厨房和厕所可以取到120，150……楼板厚度估算：单向板：短边的1/35 双向板：短边的1/40 悬臂板：悬臂长的1/10 同时要遵守混凝土规范10.1.1中对板的最小厚度规定一般的估柱截面的方法：A=（受荷面积*层数*12~15）/（fc*轴压比）轴压比一般取0.8(框架) 0.5(异框) f c--------柱混凝土抗压强度设计值A--------柱的截面面积用tat计算小高层，需要控制哪些参数？是和satwe控制一样吗？求答案中...(1)、TAT--它是一个空间杆件程序，对柱、墙、梁都是采用杆件模型来模拟的，特殊的就是剪力墙是采用薄壁柱原理来计算的，在它的单元刚度矩阵中多了一个翘曲自由度θ’，相应的力矩多了双力矩。
抗震设防烈度6、7度地区A级高度剪力墙结构设计要点一、整体规定◆A级高度乙类、丙类高层建筑的剪力墙结构最大适用高度：◇全部落地剪力墙——6度、7度抗震时，分别为140、120m◇部分框支剪力墙——6度、7度抗震时，分别为120、100m◇A级高度甲类高层建筑的剪力墙结构最大适用高度：6度、7度抗震时，将本地区设防烈度提高一级后，应符合上述要求（说明：房屋高度指室外地面至主要屋面高度，不包括局部突出屋面的电梯机房、水箱、构架等高度）◆结构的最大高宽比；◇6和7度抗震时，分别为6、5◆质量与刚度分布明显不对称、不均匀的结构，应计算双向水平地震作用下的扭转影响；◇其他情况，应计算单向水平地震作用的扭转影响◆考虑非承重墙的刚度影响，结构自振周期折减系数取值0.9～1.0◆平面规则检查，需满足：◇形状：平面长度不宜过长（图1），L/B宜符合表3.4.3的要求；平面突出部分的长度l、l/b宜符合表1的要求；建筑平面不宜采不宜过大、宽度b不宜过小(图1)，l/Bmax用角部重叠或细腰形平面布置。
（图2）图1 建筑平面示意图2 角部重叠和细腰形平面示意◇扭转：1、在考虑偶然偏心影响的规定水平地震力作用下，楼层竖向构件最大的水平位移和层间位移，A级高度高层建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.5倍；《高规》第10章所指的复杂高层建筑不宜大于该楼层平均值的1.2倍，不应大于该楼层平均值的1.4倍。
注：当楼层的最大层间位移角不大于0.4/1000时，该楼层竖向构件的最大水平位移和层间位移与该楼层平均值的比值可适当放松，但不应大于1.6。
2、结构扭转为主的第一自振周期Tt 与平动为主的第一自振周期T1之比，A级高度高层建筑不应大于0.9，《高规》第10章所指的复杂高层建筑不应大于0.85。
◇楼板：1、当楼板平面比较狭长、有较大的凹入或开洞而使楼板有较大削弱时，应在设计中考虑楼板削弱产生的不利影响；2、有效楼板宽度不宜小于该层楼面宽度的50%；楼板开洞总面积不宜超过楼面面积的30%；3、在扣除凹入或开洞后，楼板在任一方向的最小净宽度不宜小于5m，且开洞后每一边的楼板净宽度不应小于2m。
剪力墙结构设计要点整体规定◆A级高度乙类、丙类高层建筑的剪力墙结构最大适用高度:全部落地剪力墙-—非抗震、6度、7度、8度、9度抗震时,分别为150、140、120、100、60m部分框支剪力墙—-非抗震、6度、7度、8度抗震时，分别为130、120、100、80m，9度抗震时不宜采用A级高度甲类高层建筑的剪力墙结构最大适用高度：6度、7度、8度抗震时，将本地区设防烈度提高一级后，按乙类、丙类建筑采用9度抗震时,应专门研究（说明:房屋高度指室外地面至主要屋面高度，不包括局部突出屋面的电梯机房、水箱、构架等高度)◆B级高度乙类、丙类高层建筑的剪力墙结构最大适用高度：全部落地剪力墙-—非抗震、6度、7度、8度抗震时，分别为180、170、150、130m部分框支剪力墙——非抗震、6度、7度、8度抗震时，分别为150、140、120、100mB级高度甲类高层建筑的剪力墙结构最大适用高度:6度、7度抗震时，按本地区设防烈度提高一级后，按乙类、丙类建筑采用8度抗震时，应专门研究◆结构的最大高宽比：A级高度——非抗震、6度、7度、8度、9度抗震时，分别为6、6、6、5、4B级高度-—非抗震、6度、7度、8度抗震时,分别为8、7、7、6◆质量与刚度分布明显不对称、不均匀的结构，应计算双向水平地震作用下的扭转影响；其他情况，应计算单向水平地震作用的扭转影响◆考虑非承重墙的刚度影响，结构自振周期折减系数取值0。
9～1。
0◆平面规则检查，需满足：扭转：A级高度——B级高度、混合结构高层、复杂高层—-楼板：有效楼板宽≥该层楼板典型宽度的50％开洞面积≤该层楼面面积的30％无较大的楼层错层凹凸：平面凹进的一侧尺寸≤相应投影方向总尺寸的30%◆竖向规则检查,需满足：侧向刚度：除顶层外，局部收进的水平向尺寸≤相邻下一层的25％楼层承载力：A级高度——抗侧力结构的层间受剪承载力（宜)≥相邻上一层的80％薄弱层抗侧力结构的受剪承载力（应)≥相邻上一层的65%B级高度——抗侧力结构的层间受剪承载力（应）≥相邻上一层的75％（说明：楼层层间抗侧力结构受剪承载力指在所考虑的水平地震作用方向，该层全部柱及剪力墙的受剪承载力之和）竖向连续：竖向抗侧力构件（柱、抗震墙、抗震支撑）的内力不得由水平转换构件（梁等)向下传递◆水平位移验算：多遇地震作用下的最大层间位移角≤罕遇地震作用下的薄弱层层间弹塑性位移角≤1/120◆舒适度要求：高度超过150m的高层建筑，按10年一遇的风荷载取值计算的顺风向与横风向结构顶点的最大加速度限值为：住宅、公寓0。
框架结构设计步骤及要点1.结构设计说明：主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。
如混凝土的含碱量不得超过3kg/m3等等。
2.各层的结构布置图：包括:(1).预制板的布置(板的选用、板缝尺寸及配筋)。
标注预制板的块数和类型时,不要采用对角线的形式。
因为此种方法易造成线的交叉,宜采用水平线或垂直线的方法,相同类型的房间直接标房间类型号。
应全楼统一编号，可减少设计工作量，也方便施工人员看图。
板缝尽量为40,此种板缝可不配筋或加一根筋。
布板时从房间里面往外布板,尽量采用宽板,现浇板带留在靠窗处,现浇板带宽最好≥200(考虑水暖的立管穿板)。
如果构造上要求有整浇层时,板缝应大于60。
整浇层厚50,配双向φ6@250,混凝土C20。
纯框架结构一般不需要加整浇层。
构造柱处不得布预制板。
地下车库由于防火要求不可用预制板。
框架结构不宜使用长向板，否则长向板与框架梁平行相接处易出现裂缝。
建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。
(2).现浇板的配筋(板上、下钢筋，板厚尺寸)。
板厚一般取120、140、160、180四种尺寸或120、150、180三种尺寸。
尽量用二级钢包括直径φ10（目前供货较少）的二级钢，直径≥12的受力钢筋，除吊钩外，不得采用一级钢。
钢筋宜大直径大间距，但间距不大于200，间距尽量用200。
(一般跨度小于6.6米的板的裂缝均可满足要求)。
跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排钢筋多少上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。
顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋，拉通筋均应按受拉搭接钢筋。
板配筋相同时，仅标出板号即可。
一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。
框架结构设计的过程和要点主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。
如混凝土的含碱量不得超过3kg/m3等等。
关键字：框架结构设计1.结构设计说明主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。
如混凝土的含碱量不得超过3kg/m3等等。
2.各层的结构布置图，包括：（1）预制板的布置（板的选用、板缝尺寸及配筋）标注预制板的块数和类型时，不要采用对角线的形式。
因为此种方法易造成线的交叉，宜采用水平线或垂直线的方法，相同类型的房间直接标房间类型号。
应全楼统一编号，可减少设计工作量，也方便施工人员看图。
板缝尽量为40，此种板缝可不配筋或加一根筋。
布板时从房间里面往外布板，尽量采用宽板，现浇板带留在靠窗处，现浇板带宽最好≥200（考虑水暖的立管穿板）如果构造上要求有整浇层时，板缝应大于60.整浇层厚50，配双向φ6@250，混凝土C20.纯框架结构一般不需要加整浇层。
构造柱处不得布预制板。
地下车库由于防火要求不可用预制板。
框架结构不宜使用长向板，否则长向板与框架梁平行相接处易出现裂缝。
建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。
对楼层净高很敏感、跨度超过6.9米或不符合模数时可采用SP板，SP板120厚可做到7.2米跨。
（2）现浇板的配筋（板上、下钢筋，板厚尺寸）板厚一般取120、140、160、180四种尺寸或120、150、180三种尺寸。
尽量用二级钢包括直径φ10（目前供货较少）的二级钢，直径≥12的受力钢筋，除吊钩外，不得采用一级钢。
钢筋宜大直径大间距，但间距不大于200，间距尽量用200. （一般跨度小于6.6米的板的裂缝均可满足要求）跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ8@200.板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。
8.1.1厂房结构的组成1横向框架由柱和它所支撑的屋架组成，是厂房的主要承重体系，承受结构的自重、风、雪荷载和吊车梁的竖向和横向荷载，并把这些荷载传递到基础。
2 屋盖结构承担屋盖荷载的结构体系，包括横向框架的横梁、托架、中间屋架、天窗架、檩条等。
3 支撑体系包括屋盖部分的支撑和柱间支撑等，它一方面与柱、吊车梁等组成厂房的纵向框架，承担纵向水平荷载；另一方面又把主要承重体系由个别的平面结构连成空间的整体结构，从而保证了厂房结构所必需的刚度和稳定。
4 吊车梁和制动梁（或制动桁架）主要承受吊车梁竖向及水平荷载，并将这些荷载传导横向框架和纵向框架上。
5 墙架承受墙体的自重和风荷载。
8.1.2厂房结构的设计步骤1、建筑方面首先要对厂房的建筑和结构进行合理的规划，使其满足工艺和施工要求，并考虑将来可能发生的生产流程变化和发展，然后根据工艺设计确定车间平面及高度方向的主要尺寸，同时布置柱网和温度伸缩缝，选择主要承重框架的形式，并确定框架的主要尺寸；布置屋盖结构、支撑体系及墙架体系。
2、结构设计方面结构方案确定以后，即可按设计资料进行静力计算、构件及连接设计，最后绘制施工图，设计时应尽量采用构件及连接的标准图集。
8.1.3柱网和温度伸缩缝的布置进行柱网布置时,应注意以下几方面的问题：满足生产工艺的要求满足结构的要求符合经济合理的要求符合柱距规定要求温度伸缩缝温度变化将引起结构变形，使厂房结构产生温度应力。
故当厂房平面尺寸较大时，为避免产生过大的温度变形和温度应力，应在厂房的横向或纵向设置温度伸缩缝。
温度伸缩缝的布置决定与厂房的纵向和横向长度。
8.2厂房结构的框架形式厂房的主要承重结构通常采用框架体系，因为框架体系的横向刚度较大，且能形成矩形的内部空间，便于桥式吊车运行，能满足使用上的要求。
框架的跨度L0 框架的跨度，一般取为上部柱中心线间的横向距离，可由下式定出：L0=LK+2S 式中LK——桥式吊车的跨度S ——由吊车梁轴线至上段柱轴线的距离，应满足下式要求：S=B+D+ b1 /2 B——吊车桥架悬伸长度，可由行车样本查得；D ——吊车外缘和柱内边缘之间的必要孔隙：b1——上段柱宽度。
结构设计的100个设计要点方案阶段1.建设场地不能选在危险地段。
由于结构设计在建设场地的选择中一般是被动的接受方，因此，在结构方案及初步设计阶段，应特别注重对建设场地的再判别。
对不利地段，应根据不利程度采取相应的技术措施。
2.山地建筑尤其需要注意总平布置。
山区建筑场地应根据地质、地形条件和使用要求,因地制宜设置符合抗震设防要求的边坡工程;边坡附近的建筑基础应进行抗震稳定性设计。
建筑基础与土质、强风化岩质边坡应留有足够的距离,其值应根据抗震设防烈度的高低确定,并采取措施避免地震时地基基础破坏。
当需要在条状突出的山嘴、高耸孤立的山丘、非岩石的陡坡、河岸和边坡边缘等不利地段建造丙类及丙类以上建筑时,除保证其在地震作用下的稳定性外,尚应估计不利地段对设计地震动参数可能产生的放大作用,其地震影响系数最大值应乘以增大系数。
其值可根据不利地段的具体情况确定,在1.1~1.6范围内采用。
此条为强条;台地边缘建筑地震力放大系数也意味着单体建筑成本的增加。
实际上,有时边坡支护的费用可能远远大于边坡上单体的费用。
曾经有的方案设计单位布置总平时将18~33层的高层布置在悬崖边缘或跨越十多米高的边坡,这些都是对结构及地质不了解才会产生的错误。
3.是否有地下室。
高层建筑宜设地下室；对无地下室的高层建筑，应满足规范对埋置深度的要求。
4.高度问题室内外高差是多少，房屋高度是多少，房屋高度有没有超限。
5.结构高宽比问题设计规定，6、7度抗震设防烈度时，框架-剪力墙结构、剪力墙结构高宽比不宜超过6。
高宽比控制的目的在于对高层建筑结构刚度、整体稳定、承载能力和经济合理性（主要影响结构设计的经济性，对超高层建筑，当高宽比大于7时，结构设计难度大，费用高）的宏观控制。
6.结构设计应与建筑师密切合作优化建筑设计和结构布置。
采取必要的结构和施工措施尽量避免设置各类结构缝（伸缩缝、沉降缝、防震缝）。
当必须设置时，应符合现行规范有关缝的要求，并根据建筑使用要求、结构平面和竖向布置的情况、地基情况、基础类型、结构刚度以及荷载、作用的差异、抗震要求等条件、综合考虑后确定。
各缝宜合并布置，并应按规范的规定采取可靠的构造措施和保证必要的缝宽，防止地震时发生碰撞导致破坏。
结构长度大于规范时,应设置伸缩缝,高层建筑结构伸缩缝的最大间距:框架结构为55m,剪力墙结构为45m。
7.结构平面布置不规则问题1）扭转不规则，规定水平力作用下位移比大于1.2；2）凹凸不规则，平面凹进的尺寸，大于相应投影方向总尺寸的30%；3）楼板局部不连续，楼板的尺寸和平面刚度急剧变化，例如，有效楼板宽度小于该层楼板典型宽度的50%或开洞面积大于该层楼面面积的30%，或较大的楼层错层。
8.限制结构长宽比结构长宽比6、7度不应大于6。
限制长宽比，其目的就是要在结构设计中控制长矩形平面的使用，当平面的长宽比大于3时，虽然未超过规范规定的限值，但已对抗侧力构件（如剪力墙等）的设置及楼盖结构的整体性提出了较高要求。
框架抗-震墙及板柱-抗震墙结构以及框支层中，楼板的整体性对结构的协同工作影响很大，结构设计时应特别注意加强楼板的整体性及面内刚度。
9.不宜采用角部重叠的平面图形或细腰形平面图形。
10.当楼板平面比较狭长、有较大的凹入和开洞时,应在设计中考虑楼板削弱产生的不利影响。
楼面凹入或开洞尺寸不宜大于楼面宽度的一半;楼板开洞总面积不宜超过楼面面积的30%;在扣除凹入或开洞后,楼板在任一方向的最小净宽度不宜小于5m,且开洞后每一边的楼板净宽度不应小于2m。
11.艹字形、井字形等外伸长度较大的建筑,当中央部分楼、电梯间使楼板有较大削弱时,应加强楼板以及连接部位墙体的构造措施,必要时还可在外伸段凹槽处设置连接梁或连接板。
12.建筑平面不规则、凹凸多、周长必然长,建筑及结构以及节能造价必定较建筑平面规则的高,更不用说结构为克服平面不规则产生的造价提高。
13.结构竖向布置不规则问题1）侧向刚度不规则，该层的侧向刚度小于相邻上一层的70%或小于其上相邻三个楼层侧向刚度平均值的80%；除顶层或出屋面小建筑外，局部收进的水平向尺寸大于相邻下一层的25%。
2）竖向抗侧力构件不连续，竖向抗侧力构件（柱、抗震墙、抗震支撑）的内力由水平转换构件（梁、桁架等）向下传递。
3）楼层承载力突变，抗侧力结构的层间受剪承载力小于相邻上一楼层的80%。
14.楼层质量沿高度宜均匀分布，楼层质量不宜大于相邻下部楼层质量的1.5倍。
15.地下室顶板覆土问题建筑为考虑景观需要,往往要求在地下室顶板上要求较厚的覆土考虑绿化,而结构往往因甲方造价或用钢量的要求,希望覆土较薄以减轻荷载,因为地下室顶板考虑抗裂要求,梁板的配筋都很大,且覆土越厚,地下室底板及外墙也越在地面以下,底板及周边侧墙承受的水压力越大。
一般情况下,覆土0.6m以上可植草、1.5m以上可种树,若地下室较大,考虑水专业走管坡度、覆土至少0.8~0.9m;建筑总平面布置时,消防车道大部分尽量布置在地下室顶板以外,减少顶板承受的荷载,以节约造价。
16.地下水位问题在满足基础埋置深度及地下室净高的前提下,地下室底板标高越高越好,底板及周边侧墙承受的水压力越小,底板及周边侧墙厚度及配筋也越小,造价越低。
17.地下室集水坑布置尽量布置在承台边缘、不要布置在外墙边缘,尤其是消防电梯的集水坑,可加大长宽、减小深度,以利于施工,确保边坡安全。
曾经有一个工程,消防电梯的集水坑从地下室底板再往下挖3.2m深,布置于地下室外墙边缘,经建筑、结构与水专业配合后,将集水坑移置地下室的中部,既保证边坡安全,又加快施工进度,节约施工造价。
18.地下室及上部管道井布置须注意结构柱、梁偏位问题,建筑、设备专业须确认,以保证管道井的净尺寸;有的工程建筑认为梁为200宽,而实际地下室或上部的梁往往大于200,柱或混凝土大梁有向管道井内偏,影响了管道井的尺寸,造成后期平面调整(平面布置紧凑时往往不好调整)或影响使用。
19.梁、柱偏位问题注意核对建筑外立面、停车、管道井、电梯井等,不能影响停车、管道井、电梯的使用,部分柱外凸时,为保证立面统一,柱断面不能收缩。
20.地下室及架空层停车位问题须注意柱网布置、柱尺寸大小及偏位,停3部车至少柱净距7.2m,2部车至少柱净距4.8m,建筑轴线尺寸须注意柱子大小,必要时柱子可布置为长方形,要注意地下室顶有覆土及消防车道时,柱子不可能太小。
21.地下室及上部层高问题净高须满足建筑规范要求,梁高1/10~1/15L,跨度大、荷载大、又有裂缝要求的梁,梁高至少1/10~1/12L,其他部位宽扁梁可做到1/15L,但宽扁梁造价会增大;预应力梁可做到1/15~1/18L,但须注意梁两端柱头很大,可能影响建筑的平面布置,比如影响走道宽度布置等。
净高须考虑设备走管问题,一般空调管至少0.45m,电桥架至少0.15m,喷淋至少0.10m;当梁较高时可考虑穿梁,穿梁洞口结构有相应的位置与尺寸的要求,需要建筑、结构、设备各专业配合;梁开洞问题:洞口大小<=1/3h梁高,尽量布置在梁高中部,梁剪力最小的部位即梁1/3跨度位置。
22.剪力墙开洞问题建筑开的门洞或窗户及设备的穿墙洞口都爱沿着柱角或墙角,结构则要求洞口不能影响到剪力墙暗柱、端柱、翼墙等主要受力构件,洞口上下对齐,建筑与设备需要了解在柱或剪力墙拐角外边缘算起300范围内为剪力墙约束边缘构件或构造边缘构件,是高层结构的竖向主要受力构件,不能破坏。
23.柱的问题注意尽量避免短柱,例柱边尽量不布置门窗,否则常为短柱,短柱柱箍筋须全长加密,造价提高且抗震不利。
24.楼梯净高问题尤其地下室、商场层、顶层等注意核对,特别三、四跑梯,建筑设计此部分时须注意核对剖面并与结构核对梯梁跨度、高度,必要时可要求结构调整梯梁位置或要求做折板梯；半层处梯梁须注意核对:与建筑立面是否矛盾,有的建筑立面窗户全对齐与半层处梯梁布置矛盾;若梯梁外有幕墙等,须注意梯梁内退;有些楼梯半层梯平台板在房屋内部,半层处梯梁须注意核对:与半平台处消火栓、配电箱内嵌布置是否矛盾。
25.屋顶栏板、女儿墙问题建筑物大屋面以上仅靠悬臂受力的女儿墙高度不应超过3m,不应采用砌体的女儿墙,应采用钢筋混凝土女儿墙。
悬臂受力的女儿墙高度大于 1.8m栏板已至少15cm,不太经济,建议加斜撑或构架以受力合理且降低造价。
26.弧形墙、悬挑加悬挑梁不利,墙体易开裂。
27.是否有较大跨度。
28.是否有较大的荷载。
29.确定设防烈度、设防类别。
30.结构体系选型、楼盖选型。
31.确定抗震等级、确定嵌固部位。
32.建模试算看看参数，而不是拍脑袋决定。
画图之前1）楼梯、错层是否有和常规项目异同之处，楼梯间的梁是否碰头。
楼梯间休息平台下面的净高是否满足要求。
2）是否有幕墙，是否有特殊造型需要结构处理和避让。
3）电梯井净宽是否达到极限，梁柱均不能偏里。
4）电梯机房净高是否影响屋面梁。
5）上层剪力墙是否落地，是否影响了地下室车库道路或者出口。
7）基础是否有软弱下卧层，桩型选择是否和甲方沟通。
8）是否有层高太小，柱子太大形成的短柱。
9）特殊的梁标高需要降低的，应注意。
10）角柱是否点上。
11）一二级框架角柱应全高加密。
12）节点核心区验算。
13）雨棚、空调板、天沟、飘窗的梁的地方，要增加抗扭钢筋。
14）构造柱是否画上。
15）特殊地方是否加强，楼板开洞等等。
16）后浇带是否考虑。
画图1）首先做好模板之后套在建筑图上看一遍，梁的位置是否影响下一层的观感，有没有在下一层填充墙的顶端（墙是不是顶到板），板开洞位置是否和建筑一致，柱子、墙上下截面是否对齐，和建筑的偏心是否一致。
2）总说明内容要改完全，考过来的层高表，说明等信息要过一遍核对改全，增加这次需要的比如吊筋说明，构造柱说明等。
3）画节点大样的时候，建筑可能不了解结构布置，自己要结合结构主体的梁柱，看是否能实现，复杂地方看怎么实现更好，有的需要返提给建筑。
4）注意pkpm计算结果中的轴压比，接近限制时，应在画图时人为加强。
5）外围框架梁未到窗顶时，注意是否留够180mm过梁高度。
6）降板降梁的位置，标高。
7）大样节点图，得对好。
8）地基处理方式是否正确。
9）结构对楼梯是否碰头最好也顺便检查下，建筑结构主动配合，可以减少很多工作量。
10）注意各个构件的标高。
建模之前1）洞是否超限。
2）体型是否超限。
3）外围窗户留给结构梁的高度。
4）楼面荷载是否确定电梯机房是否7.0屋面是否为上人屋面。
5）地震作用和场地类别抗震等级是否匹配。
6）楼层净高要求对梁高影响。
7）出屋面电梯间是否体量太小，有没有从上到下的不贯通的柱子。
8）建模之前是否考虑建筑超长是否需要加伸缩缝，伸缩缝宽度还应满足抗震缝的要求，抗震设防烈度、设防类别、结构形式、房屋建筑高度确定建筑抗震等级。
