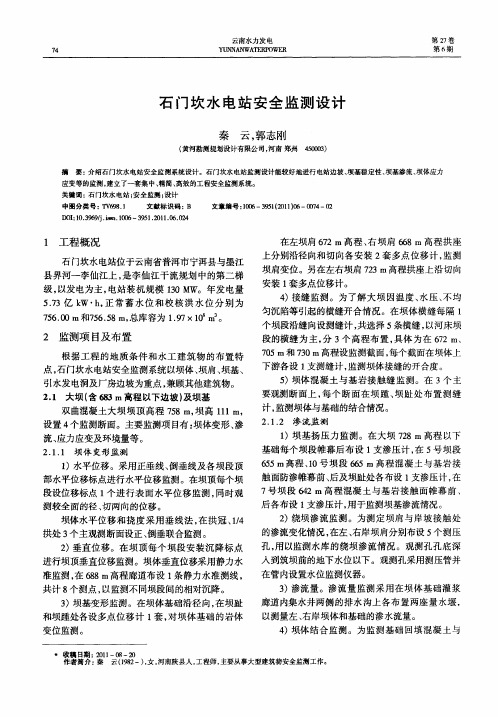

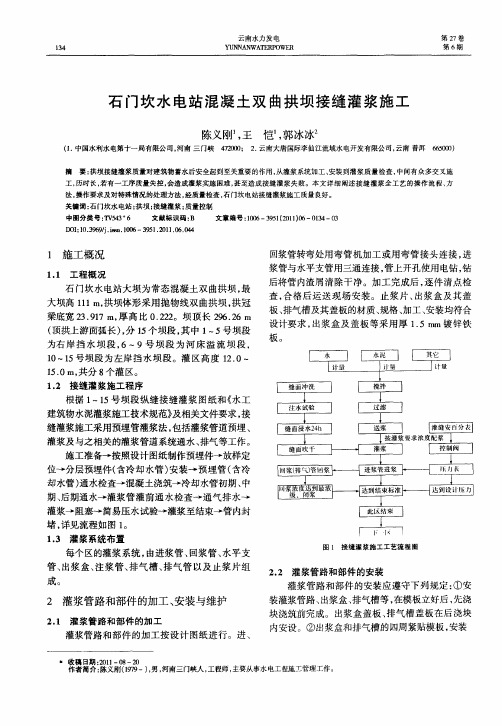

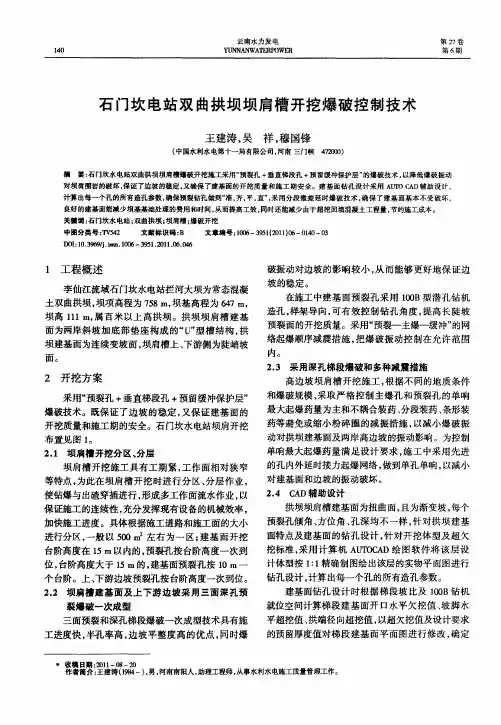

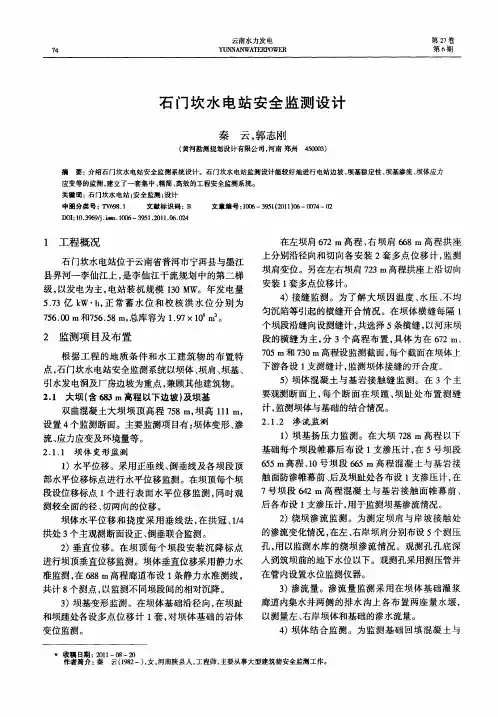

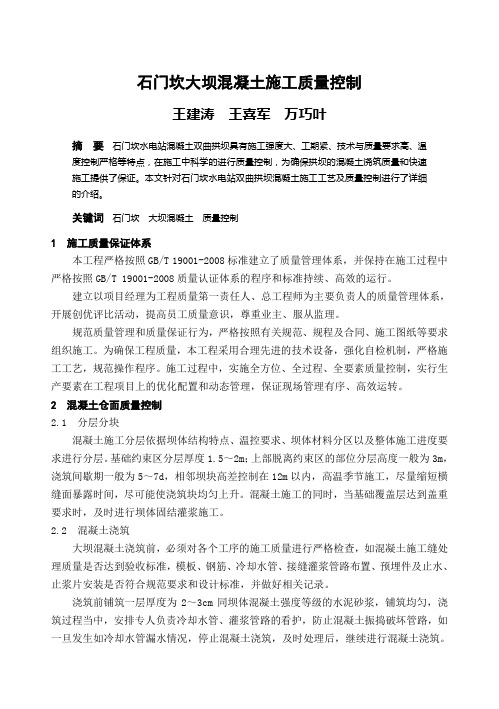

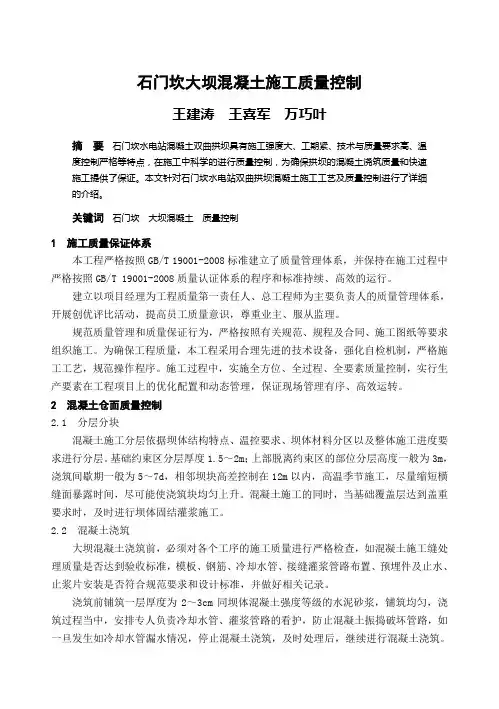

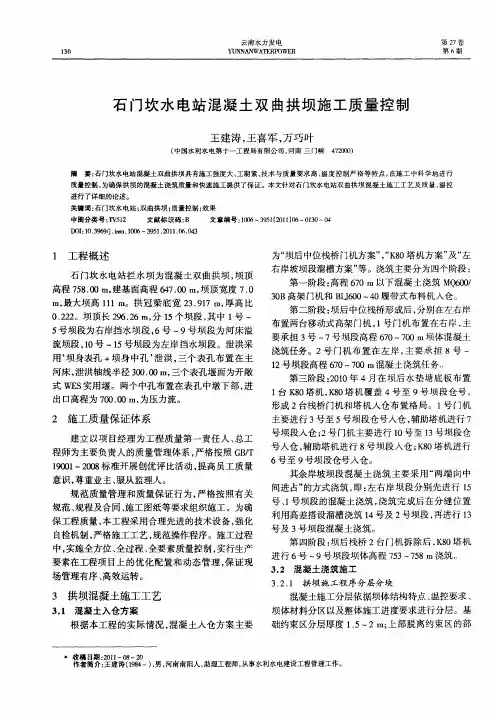

石门坎大坝混凝土施工质量控制王建涛王喜军万巧叶摘要石门坎水电站混凝土双曲拱坝具有施工强度大、工期紧、技术与质量要求高、温度控制严格等特点，在施工中科学的进行质量控制，为确保拱坝的混凝土浇筑质量和快速施工提供了保证。
本文针对石门坎水电站双曲拱坝混凝土施工工艺及质量控制进行了详细的介绍。
关键词石门坎大坝混凝土质量控制1 施工质量保证体系本工程严格按照GB/T 19001-2008标准建立了质量管理体系，并保持在施工过程中严格按照GB/T 19001-2008质量认证体系的程序和标准持续、高效的运行。
建立以项目经理为工程质量第一责任人、总工程师为主要负责人的质量管理体系，开展创优评比活动，提高员工质量意识，尊重业主、服从监理。
规范质量管理和质量保证行为，严格按照有关规范、规程及合同、施工图纸等要求组织施工。
为确保工程质量，本工程采用合理先进的技术设备，强化自检机制，严格施工工艺，规范操作程序。
施工过程中，实施全方位、全过程、全要素质量控制，实行生产要素在工程项目上的优化配置和动态管理，保证现场管理有序、高效运转。
2 混凝土仓面质量控制2.1 分层分块混凝土施工分层依据坝体结构特点、温控要求、坝体材料分区以及整体施工进度要求进行分层。
基础约束区分层厚度1.5～2m；上部脱离约束区的部位分层高度一般为3m，浇筑间歇期一般为5～7d，相邻坝块高差控制在12m以内，高温季节施工，尽量缩短横缝面暴露时间，尽可能使浇筑块均匀上升。
混凝土施工的同时，当基础覆盖层达到盖重要求时，及时进行坝体固结灌浆施工。
2.2 混凝土浇筑大坝混凝土浇筑前，必须对各个工序的施工质量进行严格检查，如混凝土施工缝处理质量是否达到验收标准，模板、钢筋、冷却水管、接缝灌浆管路布置、预埋件及止水、止浆片安装是否符合规范要求和设计标准，并做好相关记录。
浇筑前铺筑一层厚度为2～3cm同坝体混凝土强度等级的水泥砂浆，铺筑均匀，浇筑过程当中，安排专人负责冷却水管、灌浆管路的看护，防止混凝土振捣破坏管路，如一旦发生如冷却水管漏水情况，停止混凝土浇筑，及时处理后，继续进行混凝土浇筑。
石门坎水电站双曲拱坝施工测量穆国锋辛晓涛摘要本文介绍了石门坎水电站双曲拱坝施工测量放样计算的原理和施工测量的要求，通过实测采集大坝体型数据对采用平面多卡模板在大坝施工测量中出现的拟合误差及大坝体型控制和提高精确度进行分析。
并提出减少混凝土体型误差在施工测量可以采用的措施，提高放样速度及精确度。
关键词石门坎双曲拱坝施工测量1 工程概况石门坎水电站大坝为混凝土双曲拱坝，坝顶高程EL758.00m，建基高程EL647.00m，坝顶宽7.0m，最大坝高111.0m。
拱坝体形采用抛物线双曲拱坝，顶拱中心角75.326，拱坝中心线方位角NW76°00′00″。
拱冠梁底宽23.917m，厚高比0.222。
坝顶长296 .26m(顶拱上游面弧长)，泄洪消能中心线方位角为NW76°53′45″，与拱坝中心线夹角为0.896°，泄洪轴线为半径300.00m，2 控制测量2.1 测量方案（1）施工控制网的检测。
按照业主提供的测量控制网点，根据《水电水利工程施工测量规范》(DL/T5173-2003)的相关要求对其控制网校核，对观测成果进行检测，校核边长，角度进行各项改正，归算后使用《南方平差易2002》进行平差计算成果。
日常注意巡视基本导线点，及时恢复被破坏的控制点，并定期复测其控制点。
（2）控制点加密测量。
根据业主提供的首级控制点布设施工测量加密控制导线网。
水平角观测采用左，右角观测4测回，边长与高差相向观测4测回，由仪器自动进行气象改正和距离改化，仪器高和棱镜采用钢尺量测2次，读至mm，取平均值，采用严密平差计算法，严格检测各项精度指标。
（3）高程控制测量按照四等三角高程的规范要求进行施测，与布设四等基本导线一起同时进行。
衬砌阶段的高程控制测量，采用二等水准测量将水准点引坝内，经各项改正后，再将控制成果发放。
从而满足严格的混凝土外观平整度要求。
3 测量放样3.1 施工平面坐标系统为了能够更加简捷的对大坝进行细部放样，首先要建立一套适合现场放样的新的施工坐标系统。

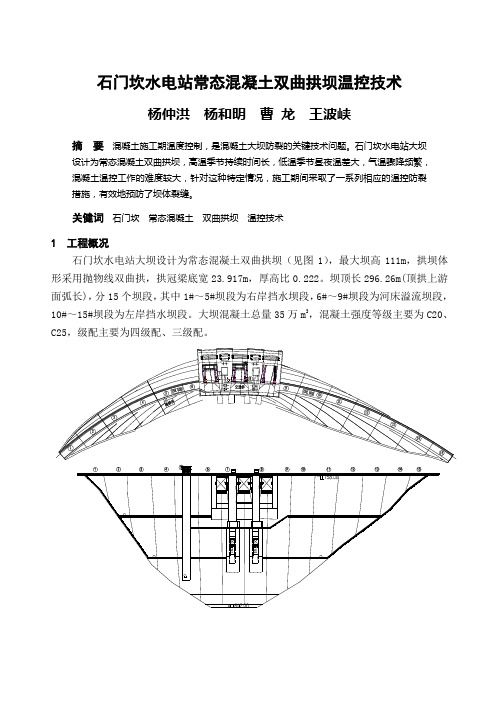

石门坎水电站常态混凝土双曲拱坝温控技术杨仲洪杨和明曹龙王波峡摘要混凝土施工期温度控制，是混凝土大坝防裂的关键技术问题。
石门坎水电站大坝设计为常态混凝土双曲拱坝，高温季节持续时间长，低温季节昼夜温差大，气温骤降频繁，混凝土温控工作的难度较大，针对这种特定情况，施工期间采取了一系列相应的温控防裂措施，有效地预防了坝体裂缝。
关健词石门坎常态混凝土双曲拱坝温控技术1 工程概况石门坎水电站大坝设计为常态混凝土双曲拱坝（见图1），最大坝高111m，拱坝体形采用抛物线双曲拱，拱冠梁底宽23.917m，厚高比0.222。
坝顶长296.26m(顶拱上游面弧长)，分15个坝段，其中1#～5#坝段为右岸挡水坝段，6#～9#坝段为河床溢流坝段，10#～15#坝段为左岸挡水坝段。
大坝混凝土总量35万m3，混凝土强度等级主要为C20、C25，级配主要为四级配、三级配。
图1 拱坝平面、立面图2 温控标准2.1 基础温差基础温差见表1。
注：L为混凝土浇筑块长边尺寸2.2 混凝土内部最高温度混凝土内部最高温度见表2。
2.3 上、下浇筑层温差当上层混凝土短间歇均匀上升的浇筑高度大于0.5L（L为混凝土浇筑块长边尺寸）时，允许上、下浇筑层温差15～20℃，浇筑面长期暴露时，采用较小值。
老混凝土位于约束区时，上下层温差为15℃，老混凝土位于非约束区时，上下层温差为18℃。
2.4 内外温差混凝土块体内平均最高温度与各月最低日平均气温温差控制标准为20～33℃。
2.5 封拱温度封拱温度见表3。
3 基本资料3.1 气象、水温资料坝址区域属北亚热带高原季风气候，地处低纬度，受季风、地形的影响，形成复杂多变的气候特征。
坝址区多年平均气温18.3℃，极端最高气温33.8℃，极端最低气温-2.3℃，全年为无霜期。
坝址区多年的平均气温统计表见表4。
3.2混凝土出机口温度、浇筑温度根据设计给定的混凝土浇筑温度、气温，计算出在各个时段下混凝土的出机口温度见表5。

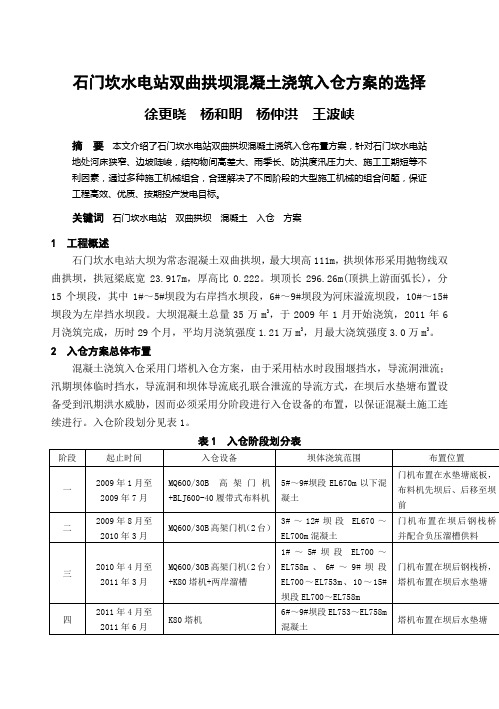

石门坎水电站双曲拱坝混凝土浇筑入仓方案的选择徐更晓杨和明杨仲洪王波峡摘要本文介绍了石门坎水电站双曲拱坝混凝土浇筑入仓布置方案，针对石门坎水电站地处河床狭窄、边坡陡峻，结构物间高差大、雨季长、防洪度汛压力大、施工工期短等不利因素，通过多种施工机械组合，合理解决了不同阶段的大型施工机械的组合问题，保证工程高效、优质、按期投产发电目标。
关键词石门坎水电站双曲拱坝混凝土入仓方案1 工程概述石门坎水电站大坝为常态混凝土双曲拱坝，最大坝高111m，拱坝体形采用抛物线双曲拱坝，拱冠梁底宽23.917m，厚高比0.222。
坝顶长296.26m(顶拱上游面弧长)，分15个坝段，其中1#～5#坝段为右岸挡水坝段，6#～9#坝段为河床溢流坝段，10#～15#坝段为左岸挡水坝段。
大坝混凝土总量35万m3，于2009年1月开始浇筑，2011年6月浇筑完成，历时29个月，平均月浇筑强度1.21万m3，月最大浇筑强度3.0万m3。
2 入仓方案总体布置混凝土浇筑入仓采用门塔机入仓方案，由于采用枯水时段围堰挡水，导流洞泄流；汛期坝体临时挡水，导流洞和坝体导流底孔联合泄流的导流方式，在坝后水垫塘布置设备受到汛期洪水威胁，因而必须采用分阶段进行入仓设备的布置，以保证混凝土施工连续进行。
入仓阶段划分见表1。
2.1 入仓设备性能参数2.1.1 MQ600/30B高架门机参数工作幅度17～50m，变幅钢丝绳卷绕速度31.5m/min，吊重水平移动速度9.6m/min，最小幅度至最大幅度变幅时间 3.5min，回转速度0.68r/min，360°回转，行走速度20m/min，行走范围150m，轨距7.0m，最大起重垂直轮压490kN，全机重量231.5t。
起重性能见图1图1 高架门机起重性能曲线2.1.2 BLJ600-40履带式布料机参数底盘宽度4300（3400）mm，履带宽度760mm，履带轨距3540（2640）mm，主机宽度3.4m（履带未开展），主机高度6300mm，底盘离地间隙348mm，卸料口至地面最大高度22.5m，回转中心至配重外缘半径7.5m，回转中心至伸缩臂顶端距离40m。
峡口电站双曲拱坝施工测量方法探析摘要：本文探析了峡口双曲拱坝的放样实例，对双曲拱坝施工中的施工测量控制网的建立、现场施工放点、施工模板顶口和样架点位抽检进行了探析。
关键词：双曲拱坝测量方法峡口双曲拱坝外形结构复杂，其主体形状呈双曲拱形，大坝施工轴线纵横交叉，点线之间相互关系复杂，泄洪结构曲线涉及消能施工要求严格，点位误差控制在0.8cm以内，因此本工程的测量工作显得尤为重要。
施工放样作为单元工程开工的头道工序并贯穿于整个工程的施工过程，其正确与否是十分重要的，为指导工程施工，确保工程质量，测量工作应采取“先控制后细部，从整体到局部”的程序进行。
1、控制测量根据工程特点和现场环境条件，按便于观测、长期保存使用的原则，在施工现场埋设若干个测量控制点，组成一个完全能满足平面放样、高程传递需要的施工专用控制网。
由于峡口电站地形山高坡陡,测量控制网的选点工作难度大,对现场地形进行了勘踏,反复比较,调整图形结构,改变网的类型及各元素的先验权,以满足规范要求。
经测量监理工程师同意设四等导线，共4个网点。
1#点采用钢架标，其余三点均为砼观测墩（2#、3#、4#、），顶部均埋设强制对中基座，分布于坝址河段左右两岸。
利用设计单位提供的Z2坐标及起算方位角（Z2→Z3）为77°10′08.7″进行了外业观测。
观测测量的仪器和量具由具备计量检测资质的专业机构进行全面的检定，并在其检定有效期内使用。
观测仪器为TOPCON311，测角精度：±2秒，测距精度：±（2mm±2ppm）内业平差使用应用程序：PAPN(Ver1.20)先验测边中误差=2.5sec。
先验测边中误差之固定误差=2mm,先验测边中误差之比例误差=2PPm。
首级施工测量控制建立后，对5#砼标墩，6#钢标进行首级加密。
加密按四等标准进行，由于全站仪测距的高精度，考虑到5#砼标位置2#、3#、1#的平面位置关系，以及导线平差软件的优势，布设了附合导线。
石门坎水电站双曲拱坝施工测量
穆国锋辛晓涛
摘要本文介绍了石门坎水电站双曲拱坝施工测量放样计算的原理和施工测量的
要求，通过实测采集大坝体型数据对采用平面多卡模板在大坝施工测量中出现的拟合
误差及大坝体型控制和提高精确度进行分析。
并提出减少混凝土体型误差在施工测量
可以采用的措施，提高放样速度及精确度。
关键词石门坎双曲拱坝施工测量
1 工程概况
石门坎水电站大坝为混凝土双曲拱坝，坝顶高程EL758.00m，建基高程EL647.00m ，坝顶宽7.0m，最大坝高111.0m。
拱坝体形采用抛物线双曲拱坝，顶拱中心角75.326，拱坝中心线方位角NW76°00′00″。
拱冠梁底宽23.917m，厚高比0.222。
坝顶长296 .26m(顶拱上游面弧长)，泄洪消能中心线方位角为NW76°53′45″，与拱坝中心线夹角为0.896°，泄洪轴线为半径300.00m，
2 控制测量
2.1 测量方案
（1）施工控制网的检测。
按照业主提供的测量控制网点，根据《水电水利工程施工测量规范》(DL/T5173-2003)的相关要求对其控制网校核，对观测成果进行检测，校核边长，角度进行各项改正，归算后使用《南方平差易2002》进行平差计算成果。
日常注意巡视基本导线点，及时恢复被破坏的控制点，并定期复测其控制点。
（2）控制点加密测量。
根据业主提供的首级控制点布设施工测量加密控制导线网。
水平角观测采用左，右角观测4测回，边长与高差相向观测4测回，由仪器自动进行气象改正和距离改化，仪器高和棱镜采用钢尺量测2次，读至mm，取平均值，采用严密平差计算法，严格检测各项精度指标。
（3）高程控制测量按照四等三角高程的规范要求进行施测，与布设四等基本导线一起同时进行。
衬砌阶段的高程控制测量，采用二等水准测量将水准点引坝内，经各项改正后，再将控制成果发放。
从而满足严格的混凝土外观平整度要求。
3 测量放样
3.1 施工平面坐标系统
为了能够更加简捷的对大坝进行细部放样，首先要建立一套适合现场放样的新的施工坐标系统。
以大坝中心线与坝轴线的交点为原点，（如图1）通过建立轴线坐标系统，可以很方便的利用全站仪进行现场放样。
3.2 双曲拱坝的参数及编程公式
表2 拱坝几何参数的插值系数表
根据参考方程式与公式，可以将双曲拱坝的设计参数套用在公式中进行计算，经过研究改进编写了一套用于双曲拱坝的计算程序，提高放样速度及精确度。
3.3 应用CASIO fx-4850P 编制双曲拱坝放样程序
拱坝程序一个以主程序，二个子程序组成。
为了方便阅读，本文省略了子程序。
双曲拱坝编制过程如下：
Defm 50
“1.Zp⇒XY 2.XYZ⇒UD”:L
“XSH UDZB YES(1)NO(0)”:0
T=1:I=1:J=1
Lbl 1
L=1⇒(ZU):Z“Z”:U“p”：≠>（XYZ）:X“X”:Y“Y”:Z“Z”:X=X-?
K=?-Z
省略………
L=2⇒Prog“Z JSZXJ”:K=?*Y/Abs Y-U
Prog”Z JSGDZXJ”:T=?⇒“ERR:GC CHCHFW”◢
Goto 1
I=W:Porg “Z JSHC”:R=J
I=U:Prog “Z JSHC”:S=J
T=?⇒“ERR:CHCHGD HC=”:Abs(S-R) ◢
U≧0⇒T=B+(C-B)*(S/R)^?: ≠>T=B+(D-B)*(S/R)^?
U≧0⇒G=E/?*(tan U)2-A: ≠>G=F/?*(tan U)2-A
G=G+?
U≧0⇒H=E*tan U: ≠>H=F*tan U
L=?⇒X=X+?:Pol((X-G,Y-H):P=T/?-I:K=cos K-cos J
L=2⇒Abs K(?⇒P≧0⇒“⇒U”:P◢
≠>“⇒D”:Abs P◢
≠>P≧0⇒“⇒D”:P◢
≠>“⇒U ”:Abs P◢
≠>“X=”:G◢
“Y=”:H◢
“T/?=”:T/?◢
L=?⇒“P=”:U→DMS◢
O=1⇒”XU=”:G-T/？*cos U◢
“YU=”:H+T/?*sinU ◢“XD=”:G+T/?*cos U◢
“YU=”:H-T/?*sin U◢ Goto1
通过上面例举的程序，就可以应用此程序很方便的计算出多卡模板在大坝上的偏差，或是坝体曲面结构变化区间，还可以计算出大坝体型在任意空间的变化。
从而实现快速精确放样的目的。
4 测量内业处理
根据实际测量的经验，整理了一套内业绘制断面的程序。
首先在EXCEL中编制了一套公式。
公式主要计算双曲拱坝在任意高程上的平面上下游拱圈数据，并对其进行数据格式转换，在CAD下绘制断面图。
第一步：在表格中的“高程”一栏填入要绘制断面图的高程，EXCEL表格即可自动计算出该高程断面图各点平面坐标。
第二步：用鼠标选中EXCEL表中CAD绘图辅助栏“上游拱圈数据”，点击菜单栏“编辑”—“复制”，将数据复制到剪贴板。
第三步：打开AutoCAD，点击“多段线”命令，在命令行的最后空白处点击鼠标右键，弹出子菜单，点击“粘贴”。
第四步：返回EXCEL表中，用鼠标选中CAD绘图辅助栏“下游拱圈数据”，点击菜单栏“编辑”—“复制”，将数据复制到剪贴板。
第五步：回到AutoCAD，在命令行的最后空白处点击鼠标右键，弹出子菜单，点击“粘贴”，然后回车，即可绘出该高程断面图。
5 结语
在国家特大型水利水电工程建设当中，随着高科技的元素在工程测量的应用，对工程测量的控制精度提出了更高的标准，无论从测量技术、测量设备以及测量人员的综合素质方面都做出了更高的要求。
石门坎水电站工程建设中，测量工作的顺利开展和各种创新技术的实践应用是分不开的。
