XXX水电站大坝及引水发电系统建筑安装工程大坝开挖专项施工方案合同编号：XXX-2017-007批准：校核：编制：中国水利水电第XXX工程局有限公司XXX水电站项目经理部20XX年X月X日XXX水电站大坝及引水发电系统建筑安装工程大坝开挖专项施工方案一、概述XX水电站位于XX省XX市境内，系XX干流（XX干流湖北段）水电规划三级中的第二个梯级，上游为XX水电站，下游为XX水电站。
XXX水电站距XX市XX乡集镇约10km，XX乡距XX市 88km，距重庆黔江区 108km。
枢纽工程由碾压混凝土拱坝、坝身泄洪系统、右岸引水系统及地面厂房组成。
大坝坝顶高程468.00m，最大坝高69.5m，开发任务以发电为主。
1、大坝开挖及支护施工项目⑴大坝坝肩、基坑土石方开挖及支护；⑵消能设施土石方开挖；⑶灌浆平洞开挖；⑷左岸交通支洞开挖；⑸左岸挂壁路开挖。
2 、大坝开挖及支护主要工程量见下表：大坝开挖及支护主要工程量3、地形、地貌和水文地质条件XXX坝址位于峡口塘峡谷出口段，接长顺电站库区尾水。
坝址区为峡谷中低山区，坝址处谷底高程 398～403m，河床宽 15 米左右。
设计坝顶高程 468m 时河谷宽 40 米左右。
两岸峰顶高程 600～950m，相对高差 200～550m。
右岸山体呈带状，山顶平坦，走向 NE向，与区域构造线一致；左岸山体宽厚，山顶较平坦，边坡呈陡、缓相间阶梯状。
河谷两岸呈不对称“U”型，左岸陡，右岸呈陡、缓阶梯状。
拱坝坝线处基本上为对称的“U”型峡谷，河流流向 NW286°。
左岸为陡坡，近似直立，右岸较左岸略缓，下陡上缓。
枯水期水面宽 24m，正常蓄水位时河谷宽45m 左右。
一般时期水深 3.5m 左右，砂卵石层厚 1.5m 左右。
两岸基岩裸露，在高程 450m 以下为寒武系上统毛田组灰色中--厚层状结晶白云岩；在高程 450m 以上为奥陶系下统南津关组深灰色中--厚层状灰质白云岩。

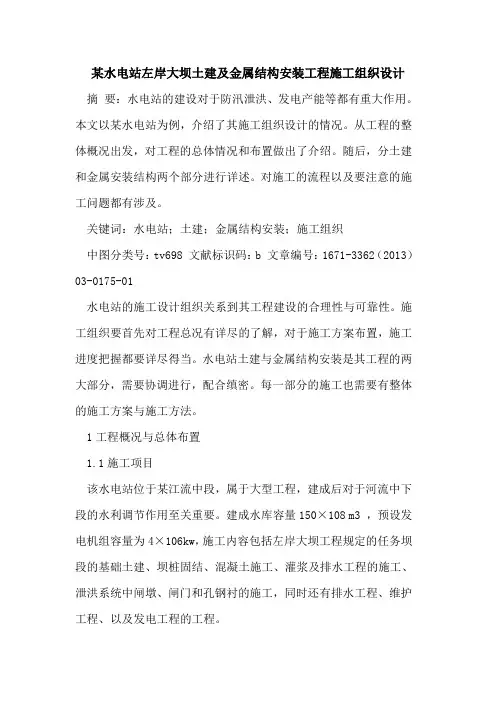

某水电站左岸大坝土建及金属结构安装工程施工组织设计摘要：水电站的建设对于防汛泄洪、发电产能等都有重大作用。
本文以某水电站为例，介绍了其施工组织设计的情况。
从工程的整体概况出发，对工程的总体情况和布置做出了介绍。
随后，分土建和金属安装结构两个部分进行详述。
对施工的流程以及要注意的施工问题都有涉及。
关键词：水电站；土建；金属结构安装；施工组织中图分类号：tv698 文献标识码：b 文章编号：1671-3362（2013）03-0175-01水电站的施工设计组织关系到其工程建设的合理性与可靠性。
施工组织要首先对工程总况有详尽的了解，对于施工方案布置，施工进度把握都要详尽得当。
水电站土建与金属结构安装是其工程的两大部分，需要协调进行，配合缜密。
每一部分的施工也需要有整体的施工方案与施工方法。
1工程概况与总体布置1.1施工项目该水电站位于某江流中段，属于大型工程，建成后对于河流中下段的水利调节作用至关重要。
建成水库容量150×108 m3 ，预设发电机组容量为4×106kw，施工内容包括左岸大坝工程规定的任务坝段的基础土建、坝桩固结、混凝土施工、灌浆及排水工程的施工、泄洪系统中闸墩、闸门和孔钢衬的施工，同时还有排水工程、维护工程、以及发电工程的工程。
施工前，对于工程量要有大体的估算，包括混凝土在各个环节的用量、各类金属的用量、闸门安装以及发电机组的详尽情况都要在施工组织之前完全掌握。
1.2施工水文地理条件该江流支流少，源头远，径流集中。
建坝地址历年的水文条件包括降水量、气温、湿度、风等情况。
统计发现，该江流源头由冰雪补水，随着气温升高水流逐渐加大，水流量相对较为稳定，以7、8月份流量最大。
地质条件方面，坝址选在该河流中段，河流基面呈倒金字塔状，河面宽度在110m左右，深度在15m。
1.3现场施工条件由于水电站的建设工程浩大，需要的运输量也十分庞大，故施工条件的了解对于施工组织设计意义重大。
赛珠水电站厂区C2标工程施工组织设计目录一、编制说明 (3)二、编制依据和原则 (6)1、编制依据 (6)2、编制原则 (6)三、施工措施 (7)1、厂房施工 (7)2、主变洞和开关室施工 (8)3、压力管道施工 (9)4、引水隧洞 (9)5、调压井 (10)6、金属结构制安 (13)7、机电安装提交专项措施 (21)四、增加临建工程或辅助设施 (21)1、砂石骨料加工 (21)2、混凝土浇筑系统 (21)3、金属结构制造厂 (21)4、修配站 (21)5、建立材料库和堆放场 (22)五、施工进度控制 (22)（一）施工进度控制 (22)（二）施工工期保证措施 (32)1、施工组织保证措施 (32)2、技术管理保证措施 (32)3、施工资源管理保证措施 (33)4、进度管理保证措施 (33)5、关键项目进度专项措施 (33)六、后续主要施工机械设备配置 (34)七、劳动力投入计划 (36)1、开挖期各部位劳动力投入情况（平均） (36)2、浇筑期各部位劳动力投入情况（平均） (36)3、金属结构及机电安装人员。
(37)八、质量保证措施 (37)九、安全保证措施 (37)1、加强洞室开挖期间施工安全管理 (37)2、加强洞口处施工安全 (38)3、斜（竖）井开挖施工安全措施 (38)4、洞室钻孔安全措施 (38)5、洞室爆破安全措施 (38)6、洞室通风与防尘安全措施 (39)7、洞室出碴安全措施 (39)8、洞室支护和浇筑安全措施 (39)9、洞内电气设备安全措施 (40)10、洞室防水防火措施 (40)11、雨季、汛期施工安全措施 (40)十、文明施工、环保及职业健康 (41)十一、需要发包方解决的问题 (41)1、流动资金支持 (41)2、进场道路完善 (41)3、尽可能保证供电质量，减少由于电压不稳和停电对工程进度造成的影响。
424、及时供应主材，尤其是调压井及压力管道地区的主材供应及时到位。

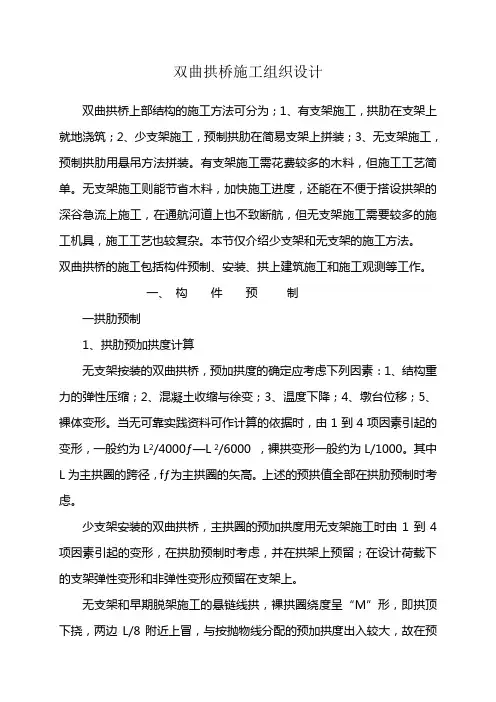

双曲拱桥施工组织设计双曲拱桥上部结构的施工方法可分为；1、有支架施工，拱肋在支架上就地浇筑；2、少支架施工，预制拱肋在简易支架上拼装；3、无支架施工，预制拱肋用悬吊方法拼装。
有支架施工需花费较多的木料，但施工工艺简单。
无支架施工则能节省木料，加快施工进度，还能在不便于搭设拱架的深谷急流上施工，在通航河道上也不致断航，但无支架施工需要较多的施工机具，施工工艺也较复杂。
本节仅介绍少支架和无支架的施工方法。
双曲拱桥的施工包括构件预制、安装、拱上建筑施工和施工观测等工作。
一、构件预制一拱肋预制1、拱肋预加拱度计算无支架按装的双曲拱桥，预加拱度的确定应考虑下列因素：1、结构重力的弹性压缩；2、混凝土收缩与徐变；3、温度下降；4、墩台位移；5、裸体变形。
当无可靠实践资料可作计算的依据时，由1到4项因素引起的变形，一般约为L2/4000ƒ—L 2/6000 ，裸拱变形一般约为L/1000。
其中L为主拱圈的跨径，fƒ为主拱圈的矢高。
上述的预拱值全部在拱肋预制时考虑。
少支架安装的双曲拱桥，主拱圈的预加拱度用无支架施工时由1到4项因素引起的变形，在拱肋预制时考虑，并在拱架上预留；在设计荷载下的支架弹性变形和非弹性变形应预留在支架上。
无支架和早期脱架施工的悬链线拱，裸拱圈绕度呈“M”形，即拱顶下挠，两边L/8附近上冒，与按抛物线分配的预加拱度出入较大，故在预拱度设置时，将原设计矢高加高至fƒ+Õ（Õ为拱顶预加拱度），然后将原设计的悬链线轴系数m降低半级（或一级），以新的矢高和新的拱轴系数计算各点坐标作为施工放样的坐标。
施工坐标减去设计坐标，就是预加拱度值。
这样设置的预加拱度实际上就是在拱顶处预加正值，在L/8处预留负值（图6-141）。
待拱圈变形后，施工时拱轴线正好符合（或接近）设计拱轴线。
拱肋分段长度计算拱肋预制方法拱肋预制一般可分立式预制和预制两种。
立式预制的构件状态和构件在结构中的状态相同，起吊时受力较好，预制所占的场地也卧式预制是将拱肋立面平卧在场地上浇筑。
龙江水电站枢纽工程混凝土椭圆双曲薄拱坝设计优化
夏辉;刘洋;吕君卓;金辉;吉士道
【期刊名称】《中国水利》
【年(卷),期】2014(000)004
【总页数】2页(P37,54)
【作者】夏辉;刘洋;吕君卓;金辉;吉士道
【作者单位】中水东北勘测设计研究有限责任公司,130021,长春;中水东北勘测设计研究有限责任公司,130021,长春;中水东北勘测设计研究有限责任公司,130021,长春;中水东北勘测设计研究有限责任公司,130021,长春;中水东北勘测设计研究有限责任公司,130021,长春
【正文语种】中文
【中图分类】TV22
【相关文献】
1.龙江水电站枢纽工程椭圆双曲拱坝优化设计 [J], 李润伟;景建伟;萎德全
2.盖下坝水电站混凝土椭圆双曲拱坝设计 [J], 张喜武;李润伟;王晓丽;夏辉;韩韬
3.龙江水电站枢纽工程双曲拱坝混凝土施工质量控制 [J], 钱康;何建武;周亮;张晓燕
4.龙江水电站枢纽工程双曲拱坝施工综述 [J], 张文山;林山;阴承德;
5.碾压混凝土双曲拱坝、重力坝边坡开挖爆破技术的研究——以贵州大花水水电站碾压砼双曲拱坝为例 [J], 李晓红
因版权原因，仅展示原文概要，查看原文内容请购买。
碾压砼双曲拱坝混凝土施工方案大坝采用抛物线双曲拱坝坝型。
主要参数如下：坝顶宽度5m，拱冠梁处坝底最大厚度17m，坝肩拱座处最大厚度为17m；坝顶高程304m，建基面最低高程205m，最大坝高99m。
坝顶上游弧长（即坝轴线长）224.236m。
坝体分缝：大坝底部中心弧长93.623m；顶部中心弧长224.236m，其中，在左半拱132.819m，右半拱91.417m。
大坝从左至右设2道横缝、3道诱导缝。
3个泄洪表孔布置在河床坝段（位于4＃坝段）。
1浇筑前的准备工作碾压混凝土施工的特点是快速、连续的高度机械化施工，整个生产系统和任何一个环节出现故障，不协调或不配套情况，都会影响工程进度、质量及碾压混凝土特点的发挥。
（1）准备在主体工程混凝土浇筑前，对砂石骨料生产系统、原材料供应、混凝土制备、运输、铺筑、碾压和检测等设备的能力，工况，以及施工措施结合现场碾压试验进行检查，当其符合有关技术要求后，才能开始施工。
（2）现场碾压试验现场碾压试验是对室内试验混凝土配合比设计各项物理力学性能指标及混凝土的可浇筑性的全面验证，同时对施工现场条件下的设备性能、效率进行测试，对各工艺、工序进行验证，根据现场碾压试验结果修正出现的问题，通过碾压试验要达到以下目的。
1、验证碾压混凝土配合比设计各项参数和拌和系统实际生产能力，确定混凝土拌和时间、投料顺序，以及测试混凝土密度、含气量、强度、温度、稠度等。
2、确定装卸车及消除骨料分离方法，确定运输车速。
3、确定摊铺方法，控制摊铺厚度，观察摊铺过程中骨料分离程度，找出解决办法。
4、确定造缝方法及时间。
5、验证振动碾性能，确定碾压遍数、速度、时间、检测碾压混凝土VC值、温度、密度与时间的变化关系。
6、确定变态混凝土浇筑方法和碾压混凝土结合部位的压实与振捣方法。
7、确定封仓方法与封仓时间。
8、检测模板安装调校时间，确定模板安装方法。
9、确定混凝土层面的处理方法，养护时间与方法，冲毛时间，确定气温与冲毛时间关系。
