G211200射频卡智能水控器使用说明书郑州新开普电子股份有限公司目录一、产品简介 (3)1、功能特点 (3)2、工作原理 (4)二、使用说明 (5)1、开机显示 (5)2、系统初始化 (5)3、消费 (6)三、施工说明 (7)1、外形图 (7)2、安装图 (7)3、接线方法 (8)4、供电方案 (8)5、布线规范 (9)四、提示信息及常见问题处理 (12)1、提示符说明 (12)2、常见问题的处理 (12)五、注意事项 (13)一、产品简介1、功能特点G211200射频卡智能水控器是郑州新开普电子股份有限公司开发生产的一款节水型智能卡水控产品。
该产品能实现按计时、计流量收费，可广泛应用于淋浴、开水房和公用水龙头等处，具有体积小，重量轻，功耗低，寿命长，防窃水等优点。
●安全供电模式。
采用220V交流经隔离变压器降为24V安全电压后给水控器集中供电，并加装漏电保护开关。
●采用Mifare卡，符合ISO/ICE 14443A标准，数据安全可靠。
●控制器采用全密封防水设计。
●采用6位数码显示各种金额和状态，具有阀门开关、联网指示。
●使用先扣钱后供水的消费模式，最小扣钱单位可达1分钱。
●采用红外开关控制阀门，使用寿命远远大于按钮开关。
●可根据情况灵活的选择水控器工作模式：计时或计流。
●计流时，启用断线保护，能够实现窃水处理。
●通过RS－485通信线，能够实现黑名单处理、上传消费记录。
2、工作原理3、性能指标二、使用说明1、开机显示上电，显示版本号“SC-X.XX”，然后依次显示终端类型“L---XX”、显示端口号“Pn-xxx”、地址号“dn-xxx”，显示状态之间间隔2-4s。
“L---XX”说明如下：XX=01、02、03、04中的一个，分别表示计时淋浴、计时开水、计流淋浴、计流开水，其中L表示联网版。
2、系统初始化1)放系统卡。
传系统注册码，显示“SYS---”，表示系统注册码传成功，显示状态持续2s后，显示地址号“dn-xxx”。
JFS智能水表使用说明书科技有限公司（使用前请仔细阅读说明书）1一、用途及范围：用来计量及控制流经自来水管道水的体积总量。
该表具有高可靠性，高精度、低功耗的特点。
各项参数符合国标（GB/T778.1-3-2007）和城镇建设行业标准（CJ/T133-2012）的要求.二、功能特点：1、使用射频卡，无任何外露电极, 防潮性能较好，使用方便。
2、用户卡经过双密钥加密，一卡一密。
3、具有一卡一表，或一卡多表的功能。
24、具有剩余水量不足时，提示用户及时购水。
5、具有电池电压过低时，提示用户更换电池。
6、具有数据回读功能，当用户持卡到管理中心购水时，可以将该卡所对应水表中的累计用水量，电池状态，干扰次数等回读到管理中心。
7、始动流量小，精度高。
8、显示功能：对于本次购水量，剩余水量，累计用水量等参数可以在液晶屏上进行有效的显示，用户可以通过用户卡查看表中的剩余水量和累计用水量信息。
三、技术参数说明：1、技术指标：3使用温度： 0℃-40℃（冷水） 0℃-90℃（热水）使用湿度：≤95% 工作电压： 3.0V-3.6V静态工作电流：≤3μA液晶屏显示范围：00000.0-99999.9防护等级：IP652、最大误差：电子显示读数和机械读数最大误差为±0.15%3、流量指标：5四、 使用说明：1、用户开户：水表安装后在没有刷用户卡时阀门已经开启，这时使用的是本水表的透支水量，当用户第一次向该表刷用户卡时，表明该表已开户，将自动扣除已用水量。
2、用户购水：用户将购过水的用户卡放到水表的射频感应区，模块就会显示如图1，显示“”说明正在交换数据 ，接着6显示新购量如图2图1（正在交换数据）图2（本次新购1 m 3）3、读数方法：用户平时想查看自己的用水情况时，将用户卡放到水表的射频感应区唤醒水表，这时在液晶屏上依次显示您最新的累计用水量，剩余水量、新购水量等参数如下图：7（说明刷卡正确）（显示累计水量为１０７.2 m 3）（显示剩余水量为５５.９m 3）（显示本次新购３０m 3）４、刷卡错误：如用户在刷卡的过程中刷卡太快或者没放对最佳位置时将会显示错卡字符接着显示累计、剩余、新购水量。
埃美柯集团宁波时代仪表有限公司产品手册PRODUCT CATALOG 宁波时代仪表有限公司NINGBO SHIDAI INSTRUMENT CO.,LTD.400-808-8886时代仪表生产的“埃美柯”牌商标为中国著名商标，以及“最具市场竞争力品牌”。
“管理有心、生产用心、品质尽心、交货放心、服务贴心、客户安心”是我们长期奉行的经营理念，致力于高品质、高档次的新品开发是我们持之以恒的努力方向，以精良的品质和服务，最佳的性价比去赢得更多消费者的青睐。
埃美柯让⼈们⽣活更为美好。
注：使用时信号线应接一个上拉电阻，阻值为几K到几百K，功率为1/4W。
阻值越大，霍尔元件功耗越小。
一般选4.7K。
型号 公称口径LXHF-8直饮冷水水表暖通阀工作参数▲Ⅱ型▲Ⅰ型工作电压：2.55V~3.66V 本产品是将NB-IOT物联网通讯技超薄、小巧、大屏幕100%现场保护同时运行多个独立程序,16M的快闪内存4种通讯接口主要技术参数公称口径mm 准确度等级常用流量 Q3Q/Q=8031Q/Q=1.6213m/h10 2.5系统架构图智能抄表系统自来水公司燃气公司电力公司大型物业管理公司小区B小区A公共电话网/GPRS INTERNET 互联网集中器接连线无电力载波节点电力载波节点电力线采集器采集器扩展网表单元表单元表单元（每条扩展网总线传输距离可达300米）（每条扩展网总线传输距离可达300米）（每条扩展网总线传输距离可达300米）红外抄表节点手抄器扩展网扩展网表单元（每条扩展网总线传输距离可达300米）扩展网表单元表单元表单元表单元表单元扩展网（每条扩展网总线传输距离可达300米）采集器采集器RS485/M-BUS总线离距输传线总干主条每个04接可米0021达可器继中网干主网继中中继器扩展网网干主网继中（每条中继总线传输距离可达300米）主控机：在各公司主控机上安装智能抄表系统管理软件，由该系统软件发出抄表指令，集中器做出相应的响应，完成抄表任务。
射频卡智能水表的使用方法智能水表是一种通过射频卡进行读数和管理的水表。
射频卡智能水表的使用方法相对简单，下面将详细介绍。
一、射频卡智能水表的基本组成射频卡智能水表主要由水表本体和射频卡两部分组成。
水表本体负责测量和记录水表读数，射频卡则是用于与水表进行通信和数据传输的关键设备。
二、射频卡智能水表的使用流程1. 准备工作在使用射频卡智能水表之前，首先需要确认自己是否具备一张有效的射频卡。
如果没有，可以向相关水表管理部门申请或购买一张射频卡。
2. 刷卡开阀拿起射频卡，将其靠近水表上的感应区域，待感应区域上的指示灯亮起后，将射频卡保持在该位置，直到感应区域上的指示灯熄灭。
这样，就完成了刷卡开阀的操作。
3. 用水记录当水表开阀后，就可以正常使用水源。
水表会自动测量和记录用水量，并将数据存储在水表本体中。
用户可以在需要时使用射频卡进行查询。
4. 查询用水量用户可通过将射频卡靠近水表感应区域，待指示灯亮起后，将射频卡保持在该位置，直到指示灯熄灭，即可查询到当前的用水量。
部分射频卡智能水表还可以显示历史用水记录等详细信息。
5. 刷卡关阀当不再需要使用水源时，可以通过刷卡关阀的操作关闭水表。
具体操作与刷卡开阀类似，只需将射频卡靠近感应区域，待指示灯亮起后保持一段时间，直到指示灯熄灭即可。
三、射频卡智能水表的注意事项1. 使用射频卡时，应注意不要将射频卡弯曲、折叠或放置在高温或潮湿的环境中，以免损坏射频卡。
2. 在操作射频卡智能水表时，切勿用力过猛或使用尖锐物品对水表本体进行划伤，以免影响水表的正常工作。
3. 当射频卡智能水表出现故障或异常情况时，应立即联系相关水表管理部门进行维修或更换。
4. 在使用射频卡查询用水量时，应注意及时关注射频卡上显示的数据，并与自己的用水情况进行对比，以便及时发现和解决用水异常问题。
四、射频卡智能水表的优势1. 射频卡智能水表可以实现远程抄表和管理，省去了传统人工抄表的繁琐过程，提高了抄表的准确性和效率。

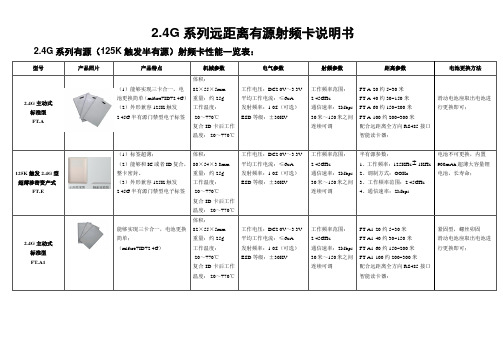

2.4G系列远距离有源射频卡说明书2.4G系列有源（125K触发半有源）射频卡性能一览表：型号产品照片产品特点机械参数电气参数射频参数距离参数电池更换方法2.4G主动式标准型FT-A （1）能够实现三卡合一，电池更换简单（mifare+ID+2.4G）（2）外形兼容125K触发2.45G半有源门禁型电子标签体积：82×55×5mm重量：约25g工作温度：-20～+70℃复合ID卡后工作温度：-20～+70℃工作电压：DC2.0V～3.3V平均工作电流：≤6uA发射频率：1.0S（可选）ESD等级：±30KV工作频率范围：2.45GHz通信速率：2Mbps30米～150米之间连续可调FT-A-20约5~30米FT-A-40约30~150米FT-A-60约150~200米FT-A-100约200~300米配合远距离全方向RS485接口智能读卡器：滑动电池座取出电池进行更换即可；125K触发2.4G型超薄涉密资产式FT-E （1）标签超薄；（2）能够和IC或者ID复合，整卡密封。
（3）外形兼容125K触发2.45G半有源门禁型电子标签体积：80×54×3.8mm重量：约25g工作温度：-20～+70℃复合ID卡后工作温度：-20～+70℃工作电压：DC2.0V～3.3V平均工作电流：≤6uA发射频率：1.0S（可选）ESD等级：±30KV工作频率范围：2.45GHz通信速率：2Mbps30米～150米之间连续可调半有源参数：1、工作频率：125KHz 1KHz2、调制方式：OOKc3、工作频率范围：2.45GHz4、通信速率：2Mbps电池不可更换，内置900mAh超薄大容量锂电池，长寿命；2.4G主动式标准型FT-A1 能够实现三卡合一，电池更换简单；（mifare+ID+2.4G）体积：82×55×5mm重量：约25g工作温度：-20～+70℃复合ID卡后工作温度：-20～+70℃工作电压：DC2.0V～3.3V平均工作电流：≤6uA发射频率：1.0S（可选）ESD等级：±30KV工作频率范围：2.45GHz通信速率：2Mbps30米～150米之间连续可调FT-A1-20约5~30米FT-A1-40约30~150米FT-A1-60约150~200米FT-A1-100约200~300米配合远距离全方向RS485接口智能读卡器：紧固型，螺丝卯固滑动电池座取出电池进行更换即可；2.4G主动式煤矿人员卡FT-M125K被动触发标签体积小，质量轻，方便粘贴在物体表面，更换电池简单1节CR2032纽扣电池体积：φ33×8.5mm重量：约18g工作温度：-20～+70℃工作电压：DC2.0V～3.3V平均工作电流：≤8uA发射频率：1.0SESD等级：±8 KV工作频率范围：2.4～2.5GHz通信速率：1Mbps配合全向读卡器：85米配合定向读卡器：在20～200米之间连续可调使用螺丝刀拆除上盖，可直接更换电池，再重新安装上外壳即可2.4G主动式钥匙扣型FT-J 外形美观，钥匙扣式挂带设计，电池更换简单1节CR2032纽扣电池体积：57.5×32×11mm重量：约26g工作温度：-20～+70℃工作电压：DC2.0V～3.3V平均工作电流：≤8uA发射频率：1.0SESD等级：±8 KV工作频率范围：2.4～2.5GHz通信速率：1Mbps配合全向读卡器：85米配合定向读卡器：在20～150米之间连续可调使用螺丝刀拆除上盖，可直接更换电池，再重新安装上外壳即可2.4G主动式按键报警型FT-B可升级为125K被动触发标签能够实现三卡合一，电池更换简单，有太阳能功能功能（mifare+ID+2.4G）与读卡器配套使用能够实现按键报警功能体积：86×55×8.0mm重量：约32g工作温度：-20～+70℃工作电压：DC2.0V～3.3V平均工作电流：≤8uA发射频率：1.0SESD等级：±8 KV工作频率范围：2.4～2.5GHz通信速率：1Mbps配合全向读卡器：85米配合定向读卡器：在20～150米之间连续可调。
射频卡水表与接触式水表相比，方便在
无需把卡插进表里，只需刷一下即可，
尤其是一些特殊的环境，比如水表安装
的高度比较高，插卡是够不到水表的，
只有射频卡水表也就感应式的卡可以
很容易的够得到。
将卡放到对应水表的感应区，水表读取卡中可用水量，然后打开阀门，正常供水。
水表中可用水量用完后，阀门关闭，用户持卡到售水点购水，然后将充值后的用户卡放到水表感应区，重复一次的过程。
用户所持有的非接触式ic卡有供水部门发售，用户持卡购水充值后可正常靠卡用水。
预购吨数用完后，用户持卡到售水点再次购水充值。
如今的射频卡水表是越来越人性化了，不仅为供水单位着想，能够与营业所直接进行数据交换，减少工作人员的工作量，更加能够提高生活质素，而使用者可以通过银行结算的等方法进行结算，大大减少了附加值，能够让人们有更多的时间享受生活。
射频卡系列用户手册V3.0版射频卡系列用户手册射频卡系列用户手册V3.0版目录1、使用须知 (1)2、机器菜单选项 (2)3、登记和验证过程 (4)3.1用户登记 (4)3.1.1 射频卡登记 (4)3.1.2 密码登记 (5)3.1.3卡+密码登记 (6)3.1.4 HID卡登记★ (7)3.1.5 Mifare卡登记★ (7)3.2验证方式 (7)3.2.1 射频卡验证 (7)3.2.2 密码验证 (7)3.3管理者登记 (8)3.4删除登记数据 (10)4、设置 (11)4.1系统设置 (11)4.1.1时间设置 (12)4.1.2时间显示方式★ (12)4.1.3语言★ (13)4.1.4格式 (13)4.1.5夏令时（时区设置） (14)4.1.6高级设置 (15)4.2电源管理 (17)4.2.1定时开机 (17)4.2.2定时休眠 (17)4.2.3空闲设置与空闲时间 (18)4.2.4定时响铃和响铃时长 (18)4.2.5定时状态转换 (18)4.3通讯设置 (21)4.4记录设置 (22)目录4.5GPRS★ (22)4.6门禁功能设置★ (24)4.6.1门禁功能简述 (25)4.6.2门禁验证流程 (26)4.6.3功能介绍 (27)4.6.4 胁迫报警设置 (35)4.6.5 错按报警 (37)4.6.6 组验证类型 (37)4.7自动检测 (38)5、U盘管理★ (43)5.1下载考勤数据 (43)5.2 下载员工数据 (44)5.3 上传员工数据 (44)5.4 下载短消息 (44)5.5 上传短消息 (44)6、系统信息 (45)7、解除报警 (46)8、查看考勤记录 (47)9、常见问题解答 (50)10、附录 (51)发卡功能 (51)U盘管理 (52)状态键 (53)定时响铃 (53)M ODEM功能 (54)GPRS功能 (55)WIFI功能 (55)查询功能 (56)打印功能 (56)短消息 (57)多种验证方式 (58)射频卡系列用户手册V3.0版EM只读卡 (59)HID卡 (59)M IFARE卡 (60)ICLASS卡 (60)反潜功能 (60)W EB S ERVER 门禁 (62)自动收集IP地址 (63)W IEGAND协议 (63)S OAP接口 (66)后备电池（M INI-UPS） (68)9位码 (69)定时同步 (69)夏令时（时区设置） (70)指定时段播放语音（按时段、按组） (70)工作号码 (71)DHCP (72)用户分组 (73)注意：“★”注明的菜单项只在特定的射频卡考勤机或是定制的射频卡考勤机中才有，本手册正文中会特别说明。

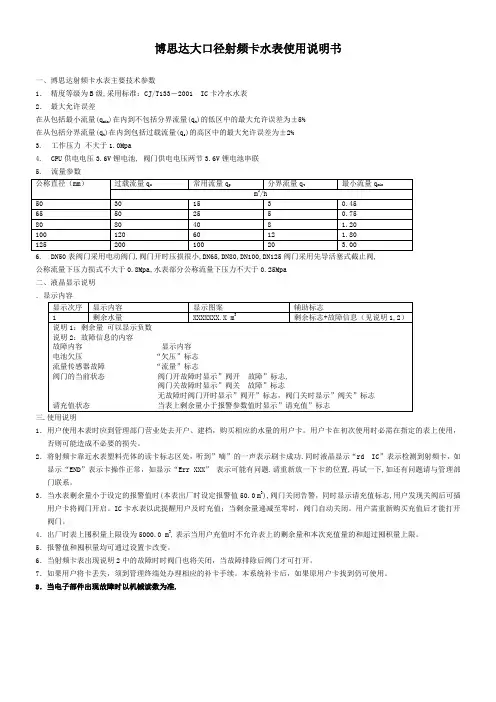

博思达大口径射频卡水表使用说明书一、博思达射频卡水表主要技术参数1．精度等级为B级,采用标准：CJ/T133－2001 IC卡冷水水表2．最大允许误差在从包括最小流量(q min)在内到不包括分界流量(q t)的低区中的最大允许误差为±5%在从包括分界流量(q t)在内到包括过载流量(q s)的高区中的最大允许误差为±2%3.工作压力不大于1.0Mpa4.CPU供电电压3.6V锂电池, 阀门供电电压两节3.6V锂电池串联5.流量参数6.DN50表阀门采用电动阀门,阀门开时压损很小,DN65,DN80,DN100,DN125阀门采用先导活塞式截止阀,公称流量下压力损式不大于0.8Mpa,水表部分公称流量下压力不大于0.25Mpa二、液晶显示说明．显示内容三.使用说明1．用户使用本表时应到管理部门营业处去开户、建档，购买相应的水量的用户卡。
用户卡在初次使用时必需在指定的表上使用，否则可能造成不必要的损失。
2．将射频卡靠近水表塑料壳体的读卡标志区处，听到”嘀”的一声表示刷卡成功.同时液晶显示“rd IC”表示检测到射频卡，如显示“END”表示卡操作正常，如显示“E rr XXX”表示可能有问题.请重新放一下卡的位置,再试一下,如还有问题请与管理部门联系。
3．当水表剩余量小于设定的报警值时(本表出厂时设定报警值50.0 m3),阀门关闭告警，同时显示请充值标志,用户发现关阀后可插用户卡将阀门开启。
IC卡水表以此提醒用户及时充值；当剩余量递减至零时，阀门自动关闭。
用户需重新购买充值后才能打开阀门。
4．出厂时表上囤积量上限设为5000.0 m3, 表示当用户充值时不允许表上的剩余量和本次充值量的和超过囤积量上限。
5．报警值和囤积量均可通过设置卡改变。
6．当射频卡表出现说明2中的故障时时阀门也将关闭，当故障排除后阀门才可打开。
7．如果用户将卡丢失，须到管理终端处办理相应的补卡手续。
本系统补卡后，如果原用户卡找到仍可使用。

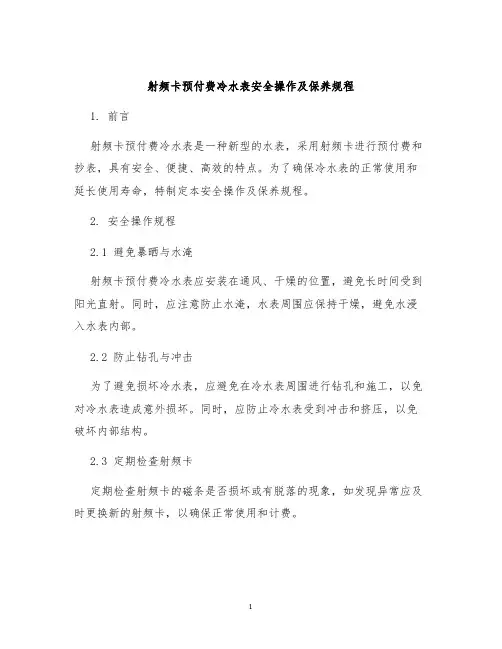

射频卡预付费冷水表安全操作及保养规程1. 前言射频卡预付费冷水表是一种新型的水表，采用射频卡进行预付费和抄表，具有安全、便捷、高效的特点。
为了确保冷水表的正常使用和延长使用寿命，特制定本安全操作及保养规程。
2. 安全操作规程2.1 避免暴晒与水淹射频卡预付费冷水表应安装在通风、干燥的位置，避免长时间受到阳光直射。
同时，应注意防止水淹，水表周围应保持干燥，避免水浸入水表内部。
2.2 防止钻孔与冲击为了避免损坏冷水表，应避免在冷水表周围进行钻孔和施工，以免对冷水表造成意外损坏。
同时，应防止冷水表受到冲击和挤压，以免破坏内部结构。
2.3 定期检查射频卡定期检查射频卡的磁条是否损坏或有脱落的现象，如发现异常应及时更换新的射频卡，以确保正常使用和计费。
2.4 禁止私自拆卸和改装非专业人员禁止私自拆卸和改装冷水表，如需更换或维修冷水表，应由专业人员操作，以免对冷水表造成损坏或危险。
3. 保养规程3.1 定期清洁水表外观定期清洁水表外观，可使用清洁布擦拭水表的表面，保持水表整洁干净。
3.2 清理水表周围环境清理水表周围的杂物，确保水表周围的通风畅通，避免杂物进入水表内部影响正常使用。
3.3 检查管道漏水情况定期检查冷水表所连接的管道是否有漏水现象，如发现漏水应及时修复，避免浪费水资源和影响计费准确性。
3.4 注意保护阀门和水表接口保护水表的阀门和水表接口，避免受到撞击和损坏。
在使用过程中，应轻拿轻放，避免硬物碰撞造成损坏。
3.5 定期维护和保养定期进行冷水表的维护和保养，如清理积水、润滑阀门等，确保冷水表的正常运行。
4. 总结射频卡预付费冷水表的安全操作及保养规程对于保障冷水表的正常使用和延长使用寿命具有重要的作用。
用户在使用过程中应遵守相关规定，定期进行清洁和保养工作，确保冷水表的安全高效运行。
同时，用户应定期检查射频卡的磁条情况，如发现异常及时更换，避免计费错误造成损失。
通过合理的使用和维护，可以确保冷水表的长期可靠运作，并提供准确的计费信息，最大限度地满足用户需求。
射频卡水表( DN15-DN50)
使用说明书
冀制00000218
泊头市普惠仪表有限公司
,
本水表是用来计量流经自来水管道水的体积总量的仪表, 适用于单向、非脉冲水流。
智能射频卡( 冷水、热水、纯净水) 水表以自来水行业最常见, 无故障, 普通湿式水表为母体表, 采用国际上最新微功耗, 超大型大规模集成电脑芯片模块, 以高集成化工业手段而设计制造的可靠电子控制器, 配以本公司研发的超低功耗, 大扭距输出的无压损电机控制阀等相结合生产制造的新一代智能化水表, 是集预付费, 自动计费, 报警及防止不当使用等功能于一体的高品质产品。
具有计量准确, 性能可靠, 结构先进等特点, 产品性能指标符合建设部CJ/T 133—标准和本企业标准, 主要用于住宅和企业用水的计量与收费工作, 该水表是以自来水公司和房产物业公司等水管部门现代管理的理想计量收费器具。
一、主要技术性能:
1．被测水温: 0º—40ºC( 热水表0º—90 ºC)
2．水表的公称压力1Mpa
3．流量表: ( 流量范围见下表)
4．水表的最大允计误差: 从包括最小流最Q1至不包括分界流量( Q2) 的低区±5%包括分界流量( Q2) 至包括过载流量( Q4) 的高区±2%。
5．管道的水压度大于0.02 Mpa.
6相对湿度≤90%
7工作电压: 3V
8模块静态功耗 <8 u A , 平均功耗<10 u A
9卡型号:ATMEL－T5557
二、性能特点:
➢非接触式射频卡的使用寿命大大提高;
➢密闭整体模块可应用于高湿高温环境,防水、尘、静电对电路的损坏;
➢电路经优化设计, 抗干扰性能强, 易于维护;
➢卡的使用温在-40 到 +85 °C;
➢卡内嵌全球唯一64 位序列号, 具有可追溯性。
➢卡内有密码设置和写保护, 保证数据安全;
三、功能介绍:
➢水量计量: 采集并存贮机械水表的计量数据, 能够记录剩余水量, 累积充值量、累计用水量。
➢显示功能: 能够显示十种状态中文提示, 四种状态符号提示。
➢报警功能: 两级报警功能, 分为: 显示报警提示和关阀报警提示。
➢查询功能: 经过相关功能卡显示表内计量数据, 并经过卡回抄表内数据。
➢限购功能: 可预设”限购水量”防止用户囤积水量。
➢阀门控制功能: 用户购水用尽时关闭阀门, 重新购水开启阀门。
可按用水量自动进行阀门维护。
( 默认15 m.3且大致一个月自动维护一次) ;当磁
攻击时关闭阀门。
关阀报警时关闭阀门。
电源电压低时关闭阀门。
➢退购功能: 可凭专用”退购卡”退还用户水表中的剩余量。
➢防磁攻击: 磁场靠近或采样信号线被剪断时, 将自动关闭阀门。
➢一卡多表: 可经过设置一张用户卡对应3块子表。
➢电池电压检测: 表内备有大容量锂锰电池, 可供水表长期使用;
四、使用说明:
射频卡智能冷水表计量和监控数据是经过水表和液晶显示并用射频卡传递数据, 液晶显示如下图所示:
图一射频卡水表液晶布局
A显示水量体积单位: m.3
B显示容量为四位整数, 一位小数。
C 特定状态显示内容为: ”本次购量”, ”剩余用量”, ”累计用量”, ”
阀关”,”阀开”, ”交费””换电池”, ”限制本次购量”, ”卡错”, ”
攻击”, ”换电池”, ”E-01[EE错]”, ”E-03[受磁攻击]”, ”E-07[内
部电池电压过低]”。
1．显示”本次购量”: 即本次存入用户卡购买的水量, 将射频卡放在读卡位置即显示”本次购量XXXM”, 然后会累加到原来剩余用量。
2．显示”剩余用量”。
即每次读用户卡或到显示报警水量时, 均显示”剩余用量XXXM”。
3．显示”累计用量”。
即使用用户卡充值及查询时, 到最后一项显示为”累计用量XXXM”。
表示此水表总共使用的水量。
4．显示”交费”: 表示已购水量已经达到警惕水量, 应及时购水。
5．显示”卡错”: 读卡距离太远或是不是本水表的射频, 再使用本水表的射频卡。
6．显示”换电池”: 表示电池欠压, 应及时换电池。
7．显示”阀关”: 表示水表阀门处于关闭状态。
8．显示”阀开”: 表示阀门打开。
9．显示”限制本次购量”: 表示超过限购水量。
10．显示”E-01”: 表示水表电路板故障。
11．显示”Ｅrr３””检漏”: 表示水表收到强磁干扰, 或采样信号线被剪断请及时检查纠正。
五、外形尺寸:
水表连接尺寸如图: ( 图3)
六、安装使用说明:
1、选用水表规格应该以常见流量为宜, 不能单凭管道口径来确定水表口径。
水表使用时被测水的水温和水压应符合主要技术性能1和2条要求。
2、水表安装时表壳上的箭头方向必须与水流方向一致, 安装必须水平, 安装
地点应能防止暴晒, 污染和水淹, 且便于拆装和观察, 寒冬季节应采取保
温措施。
3、锅炉进水端安装水表时必须安装止回阀, 防止热水和蒸汽回流损坏水表。
4、水表和仪表罩壳上严禁搁置任何物品。
应注意, 防湿, 防潮, 严禁水滴渗
入水表和仪表内损坏仪表, 影响用户正常使用。
5、长期使用后, 杂物堵塞或零件磨损等原因引起误差。
水表上的铅封用户不
得启动, 发现不正常现象应通知自来水公司或物业公司检修。
6、特别告示: 注意安装预留尺寸必须符合水表外形尺寸安装要求, 由于预支
留尺寸不足造成水表外壳受损坏, 责任自负。
七、配件:
智能射频卡( 冷水、热水、纯净水) 水表配备接管, 连接螺母, 橡胶密封圈2只。
八、用户卡使用功能说明:
1、购水充值:
使用已购水充值的用户卡后, 水表将卡内所购水量加入原剩余水量中, 并依次显示””。
