智能水表使用说明书目录一、概述二、技术参数三、操作(使用)说明四、安装说明五、故障处理说明六、附件一、概述系列智能表是按照 CJ/T133-2007中华人民共和国城镇建设行业标准《IC 卡冷水水表》和中华人民共和国国家标准 GB/T778-2007 《饮用冷水水表和热水水表》的技术要求,由公司设计生产制造。
该系列智能表技术先进、性能优良、结构合理、计量准确、可靠。
该智能表具有以下显著特点:1、始动好;2、基表采用四位指针、五位字轮,明确、易读;3、阀门采用悬浮结构、开关扭矩小;寿命长、可靠;4、表阀一体,结构合理;二、主要技术参数1、流量范围2、相对误差2.1 从包括最小流量至分界流量(不含)的流量低区,最大允许误差为±5%;2.2 从包括分界流量至过载流量(含)的流量高区,当水温≤30°时;最大允许误差为±2%;当水温>30°时;最大允许误差为±3%。
3、工作温度:冷水水表:0.1℃~30℃;热水水表:0.1℃~90℃;4、工作压力:≤1.0MPa5、压力损失:≤0.063MPa6、安装环境:B类-安装在户内的固定式IC卡水表7、电磁环境:E1-住宅、商业和轻工业8、工作电流:静态:( 5~6)uA9、工作环境温度:5℃~55℃;10、流动剖面敏感度等级:U10、D5。
11、存储环境温度:-5℃~55℃;12、安装尺寸与重量水表外形示意图:安装尺寸与重量表三、操作使用用户使用本表时应到管理部门营业处去开户、建档,购买相应的水量的用户卡。
用户卡在初次使用时必需在指定的表上使用,否则可能造成不必要的损失。
将射频卡靠近水表塑料壳体的读卡标志区处,按动按键,听到”嘀”的一声表示刷卡成功.在按按键的同时液晶显示“rd IC”表示检测到射频卡,如显示“END”表示卡操作正常,如显示“E rr XXX”表示可能有问题.请重新放一下卡的位置,再试一下,如还有问题请与管理部门联系.当水表剩余量小于设定的报警值时(本表出厂时设定报警值2.0 m3),阀门关闭告警,同时显示请充值标志,用户发现关阀后可刷用户卡或按按键将阀门开启。

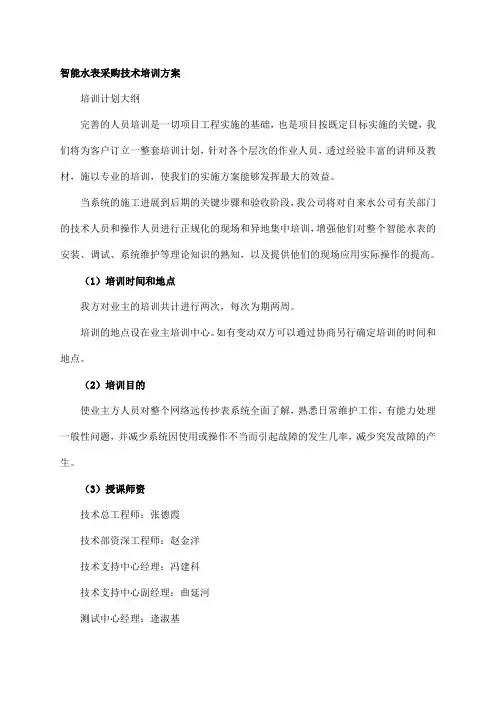

智能水表采购技术培训方案培训计划大纲完善的人员培训是一切项目工程实施的基础,也是项目按既定目标实施的关键,我们将为客户订立一整套培训计划,针对各个层次的作业人员,透过经验丰富的讲师及教材,施以专业的培训,使我们的实施方案能够发挥最大的效益。
当系统的施工进展到后期的关键步骤和验收阶段,我公司将对自来水公司有关部门的技术人员和操作人员进行正规化的现场和异地集中培训,增强他们对整个智能水表的安装、调试、系统维护等理论知识的熟知,以及提供他们的现场应用实际操作的提高。
(1)培训时间和地点我方对业主的培训共计进行两次,每次为期两周。
培训的地点设在业主培训中心。
如有变动双方可以通过协商另行确定培训的时间和地点。
(2)培训目的使业主方人员对整个网络远传抄表系统全面了解,熟悉日常维护工作,有能力处理一般性问题,并减少系统因使用或操作不当而引起故障的发生几率,减少突发故障的产生。
(3)授课师资技术总工程师:张德霞技术部资深工程师:赵金洋技术支持中心经理:冯建科技术支持中心副经理:曲延河测试中心经理:逄淑基工程中心经理:陈成来(4)培训内容首先在培训之前,我单位提供的设备及系统验收合格前一个月内,编写一本简单实用的设备及系统应用操作手册。
培训内容可分为面向操作人员和面向管理人员两类。
前者注重实际操作,后者偏重系统整体结构、功能和管理等。
面向操作人员(实际使用者)的培训内容主要包括:1.水表、抄表设备、集中器等主要设备、器件的作用安装位置;2.维护规程及简单故障判定排除。
面向管理人员(系统维护管理者)的培训内容主要包括:1.抄表系统的理论基础原理结构;2.抄表管理系统总体结构及各模块相互间的关系;3.系统重要参数的设定和修改;4.水表抄取数据的统计报表打印。
按照远传水表安装、远传水表布线、水表与采集器接线、采集器与集中器连接组网、手持抄表设备对远传水表的调试、集中器采集器设备调试、抄表管理平台安装、抄表管理平台与集中器连接调试、整个网络抄表系统调试、超标管理系统与收费软件的对接等等进行划分,针对一般使用人员、管理人员和系统高级管理员提供以下两个层次的培训:1)远传水表使用培训人员经培训后应能达到独立、熟练地操作和使用相关设备和应用软件对远传水表进行维护及抄数功能,在出现故障时可准确描述故障现象,并在遥控指导下可进行简单的查障操作。
智能水表的使用指南智能水表的使用指南智能水表作为一种新型的水表技术,可以帮助用户更好地管理和节约用水。
本文将为您介绍智能水表的使用指南,并探讨其在节水和环保方面的优势。
一、智能水表简介智能水表是基于物联网技术的高科技产品,它通过传感器和通信模块实时监测和记录用水量。
相比传统水表,智能水表具有更高的数据准确性、实时性和可视化特点,能够提供用户用水数据的详细情况和趋势分析。
二、智能水表的安装和设置1. 安装:智能水表的安装一般交由专业人员进行,确保安装正确并接入电源和网络。
2. 设置:用户需要根据实际情况设置水表的基本信息,如住户人数、价格信息等,以确保数据的准确性和个性化服务。
三、智能水表的使用方法1. 实时监测:智能水表可以通过手机应用或网页平台实时查看当前用水情况,包括用水量、用水时段等。
用户可以定期查看数据,了解自己的用水习惯和消费状况。
2. 节水提醒:智能水表可以设定阈值,一旦超过设定的水量限制,系统会通过手机推送或短信提醒用户,帮助用户及时发现和纠正不合理的用水行为,从而节约用水。
3. 数据分析:智能水表可以对历史用水数据进行分析和统计,生成用水报告和图表,帮助用户了解不同时间段的用水情况和用水趋势,从而进行合理的调整和规划。
4. 远程控制:部分智能水表支持远程控制功能,用户可以通过手机应用或网页平台对水表进行控制,如远程抄表、关闭水源等,方便用户的用水管理。
5. 共享数据:智能水表可以将用水数据分享给第三方平台,如水务部门或社区管理单位,以便他们进行用水管控和统计分析,促进社会的节水意识和水资源的合理利用。
四、智能水表的优势1. 提高用水管理效率:智能水表的实时监测和数据分析功能,可以帮助用户及时了解用水情况,发现和解决用水问题,提高用水管理的效率和准确性。
2. 节约水资源:通过智能水表的节水提醒和数据分析,用户可以合理调整用水习惯,减少不必要的浪费,从而节约宝贵的水资源,更好地保护环境。
智能水表使用说明书目录一、概述二、技术参数三、操作(使用)说明四、安装说明五、故障处理说明六、附件一、概述系列智能表是按照CJ/T133-2007中华人民共和国城镇建设行业标准《IC卡冷水水表》和中华人民共和国国家标准GB/T778-2007 《饮用冷水水表和热水水表》的技术要求,由公司设计生产制造。
该系列智能表技术先进、性能优良、结构合理、计量准确、可靠。
该智能表具有以下显著特点:1、始动好;2、基表采用四位指针、五位字轮,明确、易读;3、阀门采用悬浮结构、开关扭矩小;寿命长、可靠;4、表阀一体,结构合理;二、主要技术参数1、流量范围2、相对误差2.1 从包括最小流量至分界流量(不含)的流量低区,最大允许误差为±5%;2.2 从包括分界流量至过载流量(含)的流量高区,当水温≤30°时;最大允许误差为±2%;当水温>30°时;最大允许误差为±3%。
3、工作温度:冷水水表:0.1℃~30℃;热水水表:0.1℃~90℃;4、工作压力:≤1.0MPa5、压力损失:≤0.063MPa6、安装环境:B类-安装在户内的固定式IC卡水表7、电磁环境:E1-住宅、商业和轻工业8、工作电流:静态:( 5~6)uA9、工作环境温度:5℃~55℃;10、流动剖面敏感度等级:U10、D5。
11、存储环境温度:-5℃~55℃;12、安装尺寸与重量水表外形示意图:安装尺寸与重量表三、操作使用用户使用本表时应到管理部门营业处去开户、建档,购买相应的水量的用户卡。
用户卡在初次使用时必需在指定的表上使用,否则可能造成不必要的损失。
将射频卡靠近水表塑料壳体的读卡标志区处,按动按键,听到”嘀”的一声表示刷卡成功.在按按键的同时液晶显示“rd IC”表示检测到射频卡,如显示“END”表示卡操作正常,如显示“E rr XXX”表示可能有问题.请重新放一下卡的位置,再试一下,如还有问题请与管理部门联系.当水表剩余量小于设定的报警值时(本表出厂时设定报警值2.0 m3),阀门关闭告警,同时显示请充值标志,用户发现关阀后可刷用户卡或按按键将阀门开启。

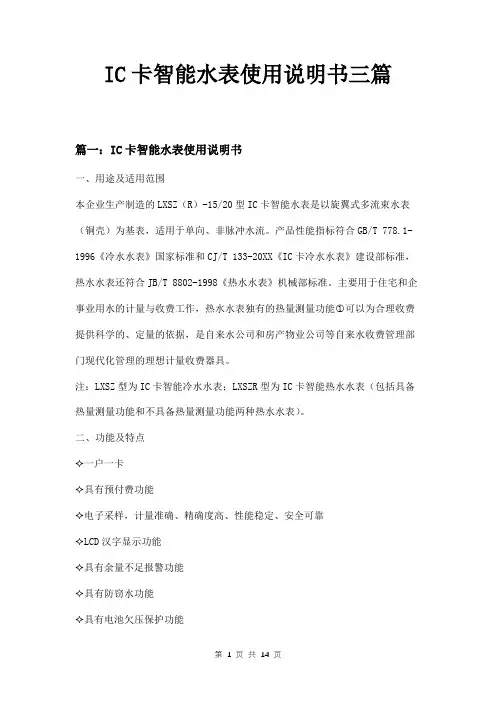

IC卡智能水表使用说明书三篇篇一:IC卡智能水表使用说明书一、用途及适用范围本企业生产制造的LXSZ(R)-15/20型IC卡智能水表是以旋翼式多流束水表(铜壳)为基表,适用于单向、非脉冲水流。
产品性能指标符合GB/T 778.1-1996《冷水水表》国家标准和CJ/T 133-20XX《IC卡冷水水表》建设部标准,热水水表还符合JB/T 8802-1998《热水水表》机械部标准。
主要用于住宅和企事业用水的计量与收费工作,热水水表独有的热量测量功能○1可以为合理收费提供科学的、定量的依据,是自来水公司和房产物业公司等自来水收费管理部门现代化管理的理想计量收费器具。
注:LXSZ型为IC卡智能冷水水表;LXSZR型为IC卡智能热水水表(包括具备热量测量功能和不具备热量测量功能两种热水水表)。
二、功能及特点✧一户一卡✧具有预付费功能✧电子采样,计量准确、精确度高、性能稳定、安全可靠✧LCD汉字显示功能✧具有余量不足报警功能✧具有防窃水功能✧具有电池欠压保护功能✧具有阀门自动维护功能✧具有数据回抄功能✧具有赊欠功能✧多种事件记录功能,12个月用水量、最近100天用水量记录功能✧最近100天热量记录功能○1✧内置精确时钟,可实现阶梯收费(配合管理软件)✧支持水、电、气、热“一卡通”功能三、主要技术参数原理框图如下:注:冷水表不具备测温元件。
控制器通过安装在基表上的电子发讯装置采集基表的水量脉冲信息,换算成为相应的用水量。
(热水水表基表上安装有数字温度传感器,用于测量热水温度,环境水温可以预先设定,通过用水量和用水温度可以积算出用热量○1。
)IC 卡作为信息载体,可以用于设置表内参数、充值、回读表内信息或者发出特定的控制指令。
LCD 显示水表状态、水量信息。
电机和减速机构用于控制阀门。
电池提供能源。
五、使用 水表显示说明请换电池干扰开关购余总断线月请充值泄漏数值显示:冷水表显示6位整数,1位小数;热水表显示4位整数,3位小数; 时间显示:第一位显示上“-”表示年、月、日;第一位显示下“-”表示时、M 3 ℃kWh○1 ○1分、秒;“8”:1到8表示分表号,“0”表示未开户(不显示表明未做系统设置);请换电池:电池电压低,需要更换电池;请换电池:电池电压过低,已进入关阀保护模式;请充值:剩余水量小于预设报警水量,提示用户及时充值;请充值:可用水量为零,进入关阀保护模式;月:当月用量总:总用量购:本次购量余:表内余量▲:指示计量单位;:阀门处于人为控制状态,含强制开关阀、维护开关阀、测试开关阀;开:阀门处于打开状态;关:阀门处于关闭状态;泄漏:水表处于泄漏状态;断线:水量传感器断线(或者温度传感器断线○1),进入关阀保护模式;干扰:违规操作表计或水量传感器损坏,进入关阀保护模式。

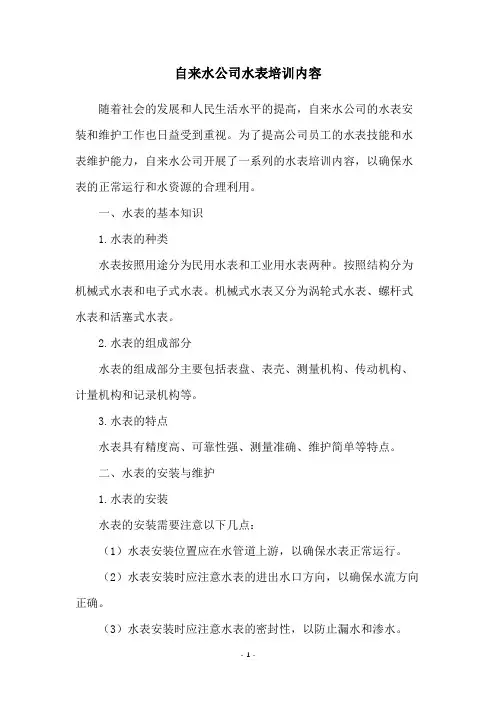

自来水公司水表培训内容随着社会的发展和人民生活水平的提高,自来水公司的水表安装和维护工作也日益受到重视。
为了提高公司员工的水表技能和水表维护能力,自来水公司开展了一系列的水表培训内容,以确保水表的正常运行和水资源的合理利用。
一、水表的基本知识1.水表的种类水表按照用途分为民用水表和工业用水表两种。
按照结构分为机械式水表和电子式水表。
机械式水表又分为涡轮式水表、螺杆式水表和活塞式水表。
2.水表的组成部分水表的组成部分主要包括表盘、表壳、测量机构、传动机构、计量机构和记录机构等。
3.水表的特点水表具有精度高、可靠性强、测量准确、维护简单等特点。
二、水表的安装与维护1.水表的安装水表的安装需要注意以下几点:(1)水表安装位置应在水管道上游,以确保水表正常运行。
(2)水表安装时应注意水表的进出水口方向,以确保水流方向正确。
(3)水表安装时应注意水表的密封性,以防止漏水和渗水。
(4)水表安装后应进行调试,以确保水表的测量准确。
2.水表的维护水表的维护需要注意以下几点:(1)定期清洗水表,以确保水表的测量准确。
(2)定期检查水表的密封性,以防止漏水和渗水。
(3)定期检查水表的机械部件,以确保水表的正常运行。
(4)定期更换水表的电池,以确保电子式水表的正常运行。
三、水表的故障处理1.水表出现漏水水表出现漏水的原因主要有水表密封不严、水表机械部件磨损、水表被撞击等。
处理方法为更换密封垫、更换机械部件、更换整个水表等。
2.水表出现卡表现象水表出现卡表现象的原因主要有水表机械部件卡住、水表进口处堵塞等。
处理方法为清洗水管道、更换机械部件等。
3.水表出现误差水表出现误差的原因主要有水表机械部件磨损、水表被撞击等。
处理方法为更换机械部件、更换整个水表等。
四、水表的使用注意事项1.水表的使用过程中不要受到外力的撞击,以防止水表被损坏。
2.水表的使用过程中不要受到高温、低温、潮湿等影响,以防止水表出现故障。
3.水表的使用过程中不要随意拆卸和更换水表的部件,以防止水表出现故障。

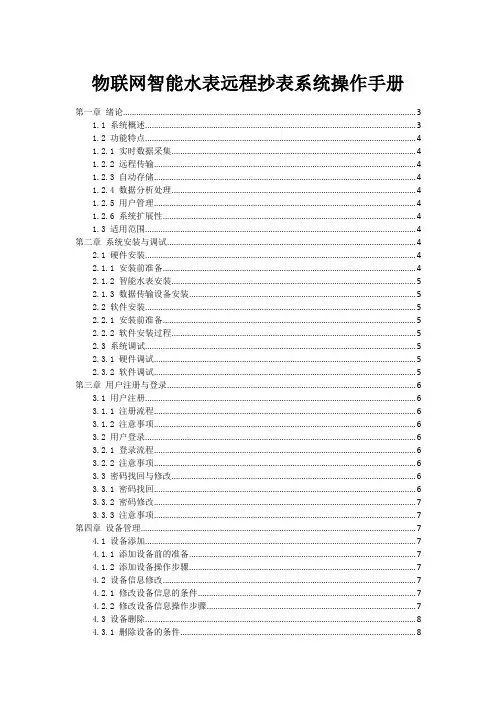

物联网智能水表远程抄表系统操作手册第一章绪论 (3)1.1 系统概述 (3)1.2 功能特点 (4)1.2.1 实时数据采集 (4)1.2.2 远程传输 (4)1.2.3 自动存储 (4)1.2.4 数据分析处理 (4)1.2.5 用户管理 (4)1.2.6 系统扩展性 (4)1.3 适用范围 (4)第二章系统安装与调试 (4)2.1 硬件安装 (4)2.1.1 安装前准备 (4)2.1.2 智能水表安装 (5)2.1.3 数据传输设备安装 (5)2.2 软件安装 (5)2.2.1 安装前准备 (5)2.2.2 软件安装过程 (5)2.3 系统调试 (5)2.3.1 硬件调试 (5)2.3.2 软件调试 (5)第三章用户注册与登录 (6)3.1 用户注册 (6)3.1.1 注册流程 (6)3.1.2 注意事项 (6)3.2 用户登录 (6)3.2.1 登录流程 (6)3.2.2 注意事项 (6)3.3 密码找回与修改 (6)3.3.1 密码找回 (6)3.3.2 密码修改 (7)3.3.3 注意事项 (7)第四章设备管理 (7)4.1 设备添加 (7)4.1.1 添加设备前的准备 (7)4.1.2 添加设备操作步骤 (7)4.2 设备信息修改 (7)4.2.1 修改设备信息的条件 (7)4.2.2 修改设备信息操作步骤 (7)4.3 设备删除 (8)4.3.1 删除设备的条件 (8)第五章数据采集与传输 (8)5.1 数据采集 (8)5.1.1 采集内容 (8)5.1.2 采集方式 (8)5.1.3 采集频率 (8)5.2 数据传输 (9)5.2.1 传输方式 (9)5.2.2 传输过程 (9)5.2.3 数据加密 (9)5.3 数据存储 (9)5.3.1 存储方式 (9)5.3.2 存储结构 (9)5.3.3 数据备份 (9)第六章报警与通知 (9)6.1 报警设置 (9)6.1.1 报警类型 (10)6.1.2 报警阈值设置 (10)6.1.3 报警解除 (10)6.2 报警查询 (10)6.2.1 报警记录查询 (10)6.2.2 报警处理 (10)6.3 通知推送 (11)6.3.1 通知类型 (11)6.3.2 通知推送设置 (11)6.3.3 通知推送查看 (11)第七章数据查询与分析 (11)7.1 数据查询 (11)7.1.1 查询条件设置 (11)7.1.2 查询结果展示 (11)7.1.3 查询结果排序 (11)7.1.4 查询历史数据 (11)7.2 数据分析 (12)7.2.1 用水量统计 (12)7.2.2 用水趋势分析 (12)7.2.3 异常用水检测 (12)7.2.4 用户用水对比 (12)7.3 报表导出 (12)7.3.1 报表格式设置 (12)7.3.2 报表导出 (12)7.3.3 报表发送 (12)第八章系统维护与升级 (12)8.1 系统维护 (12)8.1.1 维护目的 (12)8.1.3 维护周期 (13)8.1.4 维护流程 (13)8.2 系统升级 (13)8.2.1 升级目的 (13)8.2.2 升级内容 (13)8.2.3 升级周期 (13)8.2.4 升级流程 (13)8.3 备份与恢复 (13)8.3.1 备份目的 (13)8.3.2 备份内容 (13)8.3.3 备份周期 (14)8.3.4 备份流程 (14)8.3.5 恢复流程 (14)第九章常见问题与解决方案 (14)9.1 硬件故障处理 (14)9.1.1 水表电池电量不足 (14)9.1.2 水表传感器损坏 (14)9.1.3 水表通信模块故障 (14)9.1.4 水表硬件故障 (14)9.2 软件故障处理 (14)9.2.1 系统软件升级失败 (15)9.2.2 数据采集异常 (15)9.2.3 系统软件运行异常 (15)9.3 网络故障处理 (15)9.3.1 网络连接中断 (15)9.3.2 网络速度慢 (15)9.3.3 网络攻击与安全 (15)第十章联系我们 (15)10.1 客户服务 (15)10.2 技术支持 (16)10.3 售后服务 (16)第一章绪论1.1 系统概述物联网智能水表远程抄表系统,是一种基于物联网技术,集数据采集、传输、处理于一体的高效智能管理系统。

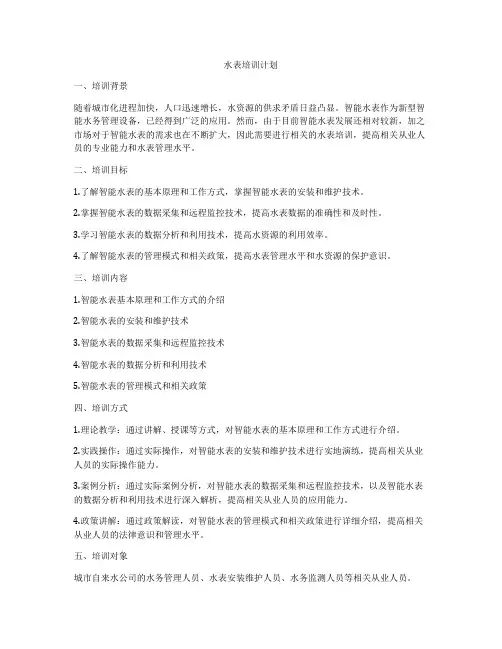

一、培训背景随着城市化进程加快,人口迅速增长,水资源的供求矛盾日益凸显。
智能水表作为新型智能水务管理设备,已经得到广泛的应用。
然而,由于目前智能水表发展还相对较新,加之市场对于智能水表的需求也在不断扩大,因此需要进行相关的水表培训,提高相关从业人员的专业能力和水表管理水平。
二、培训目标1.了解智能水表的基本原理和工作方式,掌握智能水表的安装和维护技术。
2.掌握智能水表的数据采集和远程监控技术,提高水表数据的准确性和及时性。
3.学习智能水表的数据分析和利用技术,提高水资源的利用效率。
4.了解智能水表的管理模式和相关政策,提高水表管理水平和水资源的保护意识。
三、培训内容1.智能水表基本原理和工作方式的介绍2.智能水表的安装和维护技术3.智能水表的数据采集和远程监控技术4.智能水表的数据分析和利用技术5.智能水表的管理模式和相关政策四、培训方式1.理论教学:通过讲解、授课等方式,对智能水表的基本原理和工作方式进行介绍。
2.实践操作:通过实际操作,对智能水表的安装和维护技术进行实地演练,提高相关从业人员的实际操作能力。
3.案例分析:通过实际案例分析,对智能水表的数据采集和远程监控技术,以及智能水表的数据分析和利用技术进行深入解析,提高相关从业人员的应用能力。
4.政策讲解:通过政策解读,对智能水表的管理模式和相关政策进行详细介绍,提高相关从业人员的法律意识和管理水平。
五、培训对象城市自来水公司的水务管理人员、水表安装维护人员、水务监测人员等相关从业人员。
本次培训计划为期5天,每天8小时,共40个小时。
七、培训地点培训地点将安排在城市自来水公司的培训中心或指定的会议室进行。
八、培训考核1.理论考核:对学员进行理论知识考核,考察其对智能水表的基本原理和工作方式的掌握程度。
2.实践考核:对学员进行实际操作考核,考察其对智能水表的安装和维护技术的实践能力。
3.案例分析考核:对学员进行案例分析考核,考察其对智能水表的数据采集和远程监控技术、以及数据分析和利用技术的应用能力。
智能水表使用教程(共3页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--智能水表使用教程家家户户都安装了智能水表,但是而对于初次使用者来说,如何正确使用智能水表是他们关注的重点。
下面我们以慧怡顺水水表厂生产的智能水表为例,详细介绍下射频卡智能水表使用教程,以便用户查阅了解!智能水表使用教程分为配套供应、安装、使用说明、用户卡功能说明以及用户须知注意事项这5个部分组成,我们一步一步的介绍下:一、配套供应:1、智能水表1个2、铜接管2个3、热收缩膜2张4、水表使用说明书1份5、水表IC卡卡3张,清零卡,设置卡,用户卡6、水表系统一套二、安装:1、将防拆热收缩膜套在水表的接管螺母上,然后用电吹风对准防拆热收缩膜处吹或用90℃以上的热水对准防拆热收缩膜浇淋,其热收缩膜即进行收缩而按接管螺母的形状将其箍紧。
水表安装时表壳上的箭头方向必须与水流方向一致,安装必须水平,安装地点应能防止曝晒、受污染和水淹,且便于拆装和观察的场所,寒冬季节应采取防冻措施。
2、水表和仪表罩壳上严禁搁置任何物品。
注意防湿、防潮,严禁水滴渗入水表和仪表内损坏仪表,影响用户正常使用。
3、锅炉进水端安装冷水水表时必须装止回阀,防止热水和蒸汽回流损坏水表。
4、长期使用后,杂物堵塞或零件磨损等原因引起误差,须检修后使用。
水表壳体不得拆卸,发现不正常现象应通知管理部门检修。
5、特别告示:注意安装预留尺寸必须符合水表外形尺寸安装要求,以免由于预留尺寸不足造成水表外壳受拉力损坏。
三、水表使用说明用户需要手持IC卡去水管理部门缴纳一定的水费,再将IC卡插入家中的水表卡槽里(或者刷一下)就能开阀门使用水了。
射频卡智能冷水表计量和监控数据是通过水表和液晶显示并用射频卡传递数据,液晶显示如下图所示:A显示水量体积单位:B显示容量为五位整数。
C 特定状态显示内容为:“本次购量”,“剩余用量”,“累计用量”,“阀关”,“阀开”,“交费”“换电池”,“限制本次购量”,“卡错”,“攻击”,“换电池”,“E-01[EE错]”,“E-03[受磁攻击]”,“E-07[内部电池电压过低]”。
