制造部(DIP)培训教材____电子元件识别

新入职人员培训教材电 子元件识别
2020/11/21
新入职人员培训教材电子元件识别
¨ 一﹑電阻
1﹒種類﹕
¨ a 按製作材料可分為﹕碳膜電阻﹑金屬膜電阻﹑線繞電阻和
¨
水泥電阻等。其中常用的為碳膜電阻﹐而水泥電阻則常用
¨
於大功率電器中或用作負載。
¨ b 按功率大小可為1/8w以下(Chip)1/8w﹑1/4w﹑1/2w﹑1w﹑
¨ 色環表示法兩種﹐因而電阻阻值的讀數也有兩種﹕ ¨ a 數字表示法﹕此表示法常用於CHIP元件中。辨認時數字之 ¨ 前兩位為有效數字﹐而第三位為倍率。 ¨ 例如﹕ ¨ 334 表示﹕33×104Ω=330 KΩ 275 表示﹕27×105Ω=2.7 MΩ
新入职人员培训教材电子元件识别
b.色環表示法﹕
¨ c 820 KΩ 用四環及五環表示(四環誤差為金﹐
¨
五環誤差為棕)
¨ 四環﹕灰紅黃金﹔五環﹕灰紅黑橙棕
新入职人员培训教材电子元件识别
¨ 二﹑電容﹕
﹒ ¨ 1 種類﹕按極性可分為有極性電容和無極性電容。其中常用的
有極性電容為電解電容和鉭質電容。無極性電容常用的有陶瓷電
容(又稱瓷片電容)和塑膠電容(又稱麥拉電容)。
223J
10uf 50v
前者體積大﹐損耗大﹐後者體積小﹐損耗小﹐性能較穩定。極性 區分﹕長腳為正﹐短腳為負﹔負極有一條灰帶。常用單位為UF級。
新入职人员培训教材电子元件识别
¨ 5﹒陶瓷電容﹕(CC)
¨ 右上邊的電容為常用的陶瓷電容﹐其中有一橫的50V﹐二橫的
為100V﹐而沒有一橫的為500V﹐容量為0.022UF。
b ¨
電阻的換算﹕1MΩ = 1000KΩ = 106Ω 1Ω = 10-3 KΩ =

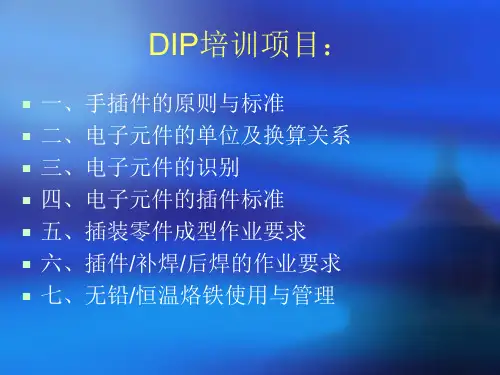

DIP制程基础知识培训教材DIP培训项目：一、手插件的原则与标准二、电子元件的单位及换算关系“有铅专用”字样的周转箱三、电子元件的识别四、电子元件的插件标准五、插装零件成型作业要求六、插件/补焊/后焊的作业要求七、无铅/恒温烙铁使用与管理名词解释：DIP：dual in—line package 双内线包装（泛指手插件)一、DIP Manual Assembly Rule1.双手并用：需左右手交替作业。

如预备动作：当左手插件，右手要做好插件准备(极性识别），可以随时将零件插入，反之亦然，尽量缩短等待的间. 2。

插件顺序原则：A、零件由小至大插件(可防止大零件挡手）.B、水平方向由右至左插件（输送带由左至右流线）。

C、垂直方向由上至下插件（可避免手碰到下方零件）3.外观相同但规格不同之零件，不排在同一站或相邻站.4.含固定脚之零件,需于前3站插件完毕(防止引起跳件）.5.有方向性零件之插件原则：A、方向相同之零件排于同一站。

B、不同方向之零件不排在同一站。

6.PCB 板上无印刷及标识、防呆孔时，将正确插件及零件位置图片作标识。

7。

同一站内零件种类（盒）以不超过五种为原则（可保持零件盒在正常作业范围内）.8.零件盒摆放位置顺序需与双手动作顺序相符。

9。

分开作业:左右手的零件要分开,不可右手抓左边零件槽的零件、左手抓右边的零件。

10。

排站时，以一人插6—8 颗零件时，效率最佳。

最大工作区域装配点最佳工作区域作业员插件标准作业范围：最佳工作范围：以肩算起水平180 度47。

4CM. 正常工作范围：以肩算起水平180 度57。

0CM。

最大工作范围：以肩算起水平180 度72。

9CM。

二、生产中所用电子元件的单位及换算关系电阻：1Mohm=103Kohm=106oh电容:1F=106μF=109nF=1012PF电感：1H=103mH=106μH电压:1KV=103V=106mV电流：1A=103mA=106μA频率：1MHz=103KHz=106Hz三、色环电阻中颜色与数值的对应关系黑0 100棕1 101 ±1%红2 102 ±2%橙3 103黄4 104绿5 105兰6 106紫7 107灰8 108白9 109金银有效值倍率误差10—1 ±5％10-2 ±10％±0。

6.PCB板上无印刷及标识、防呆孔时,将正确插件及 零件位置图片作标识.
7.同一站内零件种类（盒）以不超过五种为原则 （可保持零件盒在正常作业范围内）.
8.零件盒摆放位置顺序需与双手动作顺序相符. 9.分开作业:左右手的零件要分开,不可右手抓左边零
件槽的零件、左手抓右边的零件. 10.排站时,以一人插6-8颗零件时，效率最佳.
应的调整）；
c.元件脚成型印痕（损伤）深度不得超过元件脚的直径的10%。
四、电子元件插件标准
1.二极管插件标准
四、电子元件插件标准
四、电子元件插件标准
5.保险丝座&蜂鸣器
6.三极管&稳压管
四、电子元件插件标准
7.桥式整流二极管(桥堆）
8. I C
四、电子元件插件标准
9.插 座
10.变压器
五、插装零件成型作业要求
1.功率小于1W的二极管、电阻、色环电感、保险管、磁珠、色环电容等 元器件的成型(卧式)。
3独石电容、瓷片电容、钽电容、金膜（绦沦）电容等元器件的成型。 BA
5.3.1图示说明： A共进 3.2±0.1mm外协 6.0±0.2mm B随不同产品进行调整 要求： 元件成型后元器件的包漆部分不能插入PCB板（成型时，从引脚非包漆
部分算起）； b.元件脚跨距B与PCB板焊孔间距应一致。 c.元件脚成型印痕（损伤）深度不得超过元件脚直径的10%。 d.元件脚包漆部分允许有轻微裂缝或碎裂， 破裂处不得延至元件体本身漆皮部分， 下列允许接收的图示：
五、插装零件成型作业要求
4.电解电容、晶振（立插）、发光二极管、大功率立插电感等元器件成 型。
图示说明： A共进 3.2±0.1mm外协 6.0±0.2mm B随不同产品进行调整 要求： a.元件成型后元件体（以最突点算起）应平贴PCB板；元件外表不能损

四、二极管： 1.二极管分正负极，是有极性的元件。 a.圆柱状在表面用一道白色或黑色色环标示 负端，通常二极管的型号也标示在表面。 b.片状SMD二极管常用白色或压痕标示在 负端，件上不标参数。
2.二极管的种类：
D ZD LED 3.二极管的单向导电性： *当电流从它的正向流过时,它的电阻很小,当 电流从它的负极流过时,它的电阻很大,所以 二极管是一种有极性的元件。 4.LED：发光二极管，分单色光、双色光。 *极性：用平边、缺口、点、长的管脚表示， 须与PCB上标记一致。
b.四色环电阻：用四道颜色环来表示电阻的 阻值与误差，第一色环，第二色环表示顺 序的两位有效数字，第三色环表示有效数 字后“0”的个数，第四色环表示误差：金色 表示±5%，银色表示±10%。注意：无色 表示± 20%。 例：电阻色环依次为红、棕、黄、金，其阻 值为：21*104=210KΩ，误差为±5%。 记为：210KΩ±5%。 *若色环标记为红、红、橙、银，则其阻值为 多少？
8.电阻的功率： 电阻的功率P（W）=I*V=I*I*R=V*V/R 单位：瓦特（W），千瓦（KW） a.从额定功率分有：1/16W，1/8W，1/4W， 1/2W，1W，2W，3W…等。 b.功率由形状大小可以区分,体积越大，功率 越大。 c.一般來說電阻本身顏色越深,功率越大,否則 相反. d.當電阻阻值相同時功率大的可以代替功率 小的,反之不可.
c.五色环电阻: 是一种精密电阻（误差小于 2%）, 用五道色环来表示电阻阻值,方法与 四色环电阻相同,只是它为第一,第二,第三色 环为有效数值,第四色环为有效数字后”0” 的个数,第五色环表示误差: 用棕色表示 ±1%, 红色为±2%, 绿色为±0.5%,蓝色为 ±0.25%,紫色为±0.1% 。 例：如一电阻的色环颜色依次为：黄、紫、 绿、棕、棕，则该电阻阻值为： 475*101Ω=4.75KΩ，误差为±1% *如果色环依次为：红、红、黑、棕、绿， 其阻值与误差为多少？
