元件識別指南第 1 頁共 12 頁===============================================================================(訓練教材)制訂日期：修訂日期：編寫人：審核人：批准人：1.0 目的制訂本指南﹐規範公司的各層工作人員認識及辯別日常工作中常用的各類元件．2.0 范圍公司主要產品(電腦主機板)中的電子元件認識:2.1工作中最常用的電子元件有﹕電阻﹑電容﹑電感﹑晶體管(包括二極管﹑發光二極管及三极管)﹑晶體﹑晶振(振蕩器)和集成電路(IC)。

2.2 連接器件主要有﹕插槽﹑插針﹑插座等。

2.3 其它一些五金塑膠散件﹕散熱片﹑膠釘﹑跳線鐵絲等。

3.0 責任3.1 公司的各層工作人員﹐正確認識及辯別日常操作中常用的各類元件﹐結合產品BOM的學習并應掌握以下基礎知識或內容﹕A) 從外觀就能看出該元件的種類﹐名稱以及是否有極性(方向性)。

B) 從元件表面的標記就能讀出該元件的容量﹐允許誤差范圍等參數。

C) 能辯識各類元件在線路板上的絲印圖。

D) 知道在作業過程中不同元件需注意的事項。

3.2 本指南由品管部負責編制;4.0 電子元件4.1 電阻電阻用“R”表示﹐它的基本單位是歐姆(Ω)1MΩ(兆歐)=1000KΩ(千歐)=Ω公司常用的電阻有三種﹕色環電阻﹑排型電阻和片狀電阻。

4.1.1 色環電阻色環電阻的外觀如圖示﹕圖1 五色環電阻圖2 四色環電阻較大的兩頭叫金屬帽﹐中間几道有顏色的圈叫色環﹐這些色環是用來表示該電阻的阻值和范圍的﹐共有12種顏色﹐它們分別代表不同的數字(其中金色和銀色表誤差)﹕顏色棕紅橙黃綠藍紫灰白黑金銀代表數字 1 2 3 4 5 6 7 8 9 0 +5% +10%我們常用的色環電阻有四色環電阻(如圖2)和五色環電阻(如圖1)﹕1).四色環電阻(普通電阻)﹕電阻外表上有四道色環﹕這四道環﹐首先是要分出哪道是第一環﹑第二環﹑第三環和第四環﹕標在金屬帽上的那道環叫第一環﹐表示電阻值的最高位﹐也表示讀值的方向。

电子元件识别大全4.0 电子组件4.1 电阻电阻用“R”表示﹐它的基本单位是欧姆(Ω)1MΩ(兆欧)=1000KΩ(千欧)=1000000Ω公司常用的电阻有三种﹕色环电阻﹑排型电阻和片状电阻。

4.1.1 色环电阻色环电阻的外观如图示﹕图1 五色环电阻图2 四色环电阻较大的两头叫金属帽﹐中间几道有颜色的圈叫色环﹐这些色环是用来表示该电阻的阻值和范围的﹐共有12种颜色﹐它们分别代表不同的数字(其中金色和银色表误差)﹕颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 +5% +10% 我们常用的色环电阻有四色环电阻(如图2)和五色环电阻(如图1)﹕1).四色环电阻(普通电阻)﹕电阻外表上有四道色环﹕这四道环﹐首先是要分出哪道是第一环﹑第二环﹑第三环和第四环﹕标在金属帽上的那道环叫第一环﹐表示电阻值的最高位﹐也表示读值的方向。

如黄色表示最高位为四﹐紧挨第一环的叫第二环﹐表示电阻值的次高位﹐如紫色表示次高位为7﹔紧挨第2环的叫第3环﹐表示次高位后“0”的个数,如橙色表示后面有3个0﹔最后一环叫第4环﹐表示误差范围﹐一般仅用金色或银色表示﹐如为金色﹐则表示误差范围在+5%之间﹐如为银色﹐则表示误差范围在+10%之间。

例如:某电阻色环颜色顺序为:黄-紫-橙-银,表示该电阻的阻值为﹕47000Ω=47KΩ,误差范围﹕+10%之间。

2).五色环电阻(精密电阻)﹕它的阻值可精确到+1%﹐电阻外表上有5道色环﹐读取阻值和误差范围的方法与四色环电阻大体相同﹐仅以下两点不同﹕A* 有些五色环电阻﹐两端的金属都有色环。

这种电阻都会有4道色环相对靠近﹐集中在一起﹐而另一道色环则远离那4道色环﹐单独标在金属帽上的色环是表误差的第5环。

B* 五色环电阻增加了第3道色环表示阻值的低位﹐第五环表示误差范围。

4.1.2 片状电阻1).SMD排型电阻(简称排阻)﹐排阻的外型如图3﹐它没有极性。

它的内部结构实际上是由多个小电阻排列在一起﹐所以叫排阻。

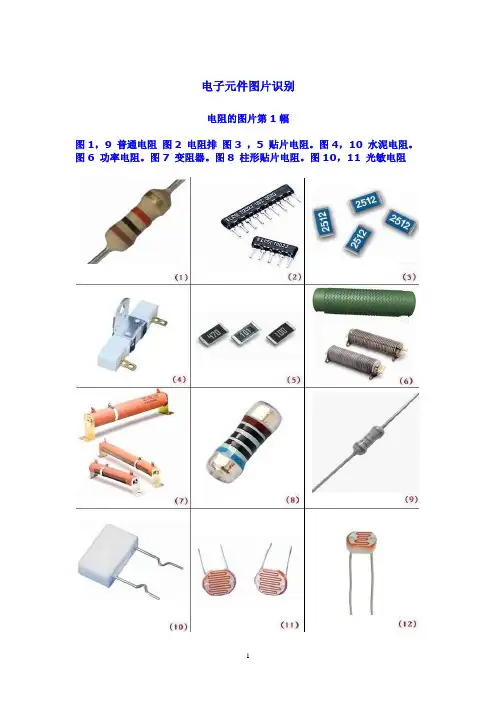

电子元件图片识别电阻的图片第1幅图1，9 普通电阻图2 电阻排图3 ，5 贴片电阻。

图4，10 水泥电阻。

图6 功率电阻。

图7 变阻器。

图8 柱形贴片电阻。

图10，11 光敏电阻电阻的图片第2幅图1，2，3，4 大功率电阻。

图5，6，7，8压敏电阻。

图9 线绕陶瓷电阻电阻的图片第3幅电容分类图片-各种电容器图片各种电容器图片第1幅图1 胆电容。

图2 灯具电容器。

图3 MKPH电容。

图4 MET电容。

图5，10 PEI电容，图6，胆贴片电容。

图7 MPE电容。

图8贴片电容。

图11 轴向电解电容器。

图12 MPP电容各种电容器图片第2幅图1 PPN电容。

图2 PET电容。

图3 MEA电容图4MPB 电容。

图5 PPT 电容。

图6 MPT电容。

图7电解电容器。

图8 MET电容。

图9 MKPH电容。

图10，11电机用电容。

图12 MKS电容。

各种电容器图片第3幅：图1 MKS电容。

图2 瓷片电容。

图3 ，4 MKP电容。

图5 贴片电解电容。

图6 史普瑞电容Sprague Orange Drop Capacitors。

图7 电机用电容。

图8 MKT电容。

图9陶瓷各种电容器图片第4幅：图1 MKS电容。

图3，8 云母电容。

图4 MPP电容。

图5 MKP电容。

图9 MEP电容。

图10 MPP电容。

图11 PPN电容。

图12 PEI电容。

各种电容器图片第5幅：图1，2，3，陶瓷电容器。

图4 色环陶瓷电容。

图5，10，11，电机起动及运行电容器。

图12充放电用电容各种电容器图片第6幅：图1 双连调谐电容。

图2微调电容。

图3 四连调谐电容。

图4 单连调谐电容二极管的图片第1幅：图1 一般指高压二极管。

图2汽车发电机用二极管。

图3，5玻璃封装小电流二极管。

图4 砷化镓红外发光二极管。

图6 激光二极管。

图7 双二极管。

图8 大电流二极管模块。

图9 大电流二极管。

图10，11 发光二极管数码管二极管的图片第2幅：图1，2，3，4 普通二极管。

常用电子元器件的识别图解一、电阻电阻在电路中用“R”加数字表示，如：R13表示编号为13的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

电缆接头墙壁开槽机浮球液位控制器电线快速接头电线穿管器配电柜接线图水电装修价格电子元件电阻器的符号参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

1MΩ=1000KΩ=1000000Ω数标法主要用于贴片等小体积的电路，如：103 表示10000Ω（10后面加3个0）也就是10K墙壁开槽机电缆接头电线快速接头浮球液位控制器电线穿管器电子元件配电柜接线图母线槽贴片电阻识别色环标注法使用最多，现举例如下：碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。

在电阻上有三道或者四道色环。

靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图1所示。

第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零。

第四道色环表示阻值的误差。

色环颜色所代表的数字或者意义见表1。

电缆接头墙壁开槽机电线快速接头浮球液位控制器电线穿管器电子元件水电装修价格配电柜接线图色环电阻器的表示方法表1 色环颜色所代表的数字或意义这个电阻的阻值就是2000欧，误差是±5%。

如下图。

电缆接头电线快速接头墙壁开槽机浮球液位控制器电线穿管器配电柜接线图母线槽电子元件红、黑、红、金。

阻值是2000欧=2k双比如有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是15欧，误差是±20%。

色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。

但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。
