更换10kV避雷器跌落开关标准化作业指导书样本

编号：SM/X07-001 更换10KV避雷器（跌落开关）
标准化作业指导书
编制单位：审批单位：
编写：生技部：
审核：安监部：
批准：总工（副总）：
作业负责人：
计划作业日期年月日时至年月日时
实际作业日期年月日时至年月日时
1 适用范围
本作业指导书用于更换10KV避雷器（跌落开关）工作。

2 引用标准
2.1 国家电网安监[2005]83号电力安全工作规程（变电站和发电厂电气部分） 2.2 国家电网安监[2005]83号电力安全工作规程（电力线路部分）
2.3 国家电网安监[2005]145号电力生产事故调查规程
2.4 国家电网总[2003]407号安全生产工作规定
2.5《国家电网公司电力建设安全工作规程》（架空电力线路部分）（试行）
2.6 DL/T572-1995《电力变压器运行规程》
3 标准化作业流程图
4、勘察单
现场勘察单
5、工序、工艺卡（一）
工序、工艺卡（二）
6、工器具、材料准备
工器具指导卡
确认人：
材料指导卡
确认人：
7、执行情况评估表。

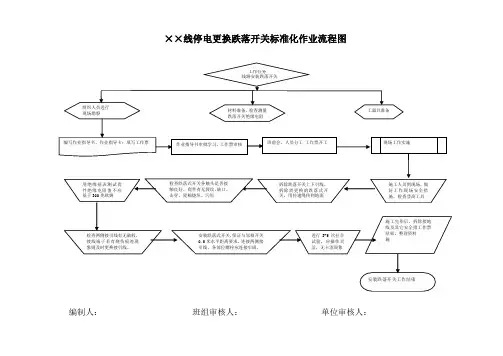

××线停电更换跌落开关标准化作业流程图
编制人：班组审核人：单位审核人：
编号: ZDS-20211001 ××线停电更换跌落开关标准化作业指导书
编写：年月日审核：年月日批准：年月日工作负责人：
作业日期年月日至年月日内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于××供电局10kV××线更换跌落开关作业。

1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。

2、引用文件
2.1国家电网公司《电力安全工作规程（电力线路部分）》
2.2GB50173-1992 《电气装置安装工程35kV及以下架空电力线路施工及验收规范》
2.3内蒙古东部电力有限公司《架空配电线路安装检修规程》
2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》
3、人员分工
4、材料
5、工器具
6、风险分析及防范措施
8、作业内容。

带电更换避雷器作业指导书
3.1 适用范围
本作业指导书适用于配电线路线路带电更换避雷器。

本作业指导书包含了带电作业工序、工艺质量记录卡。

3.2 规范性引用文件
下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

3.2.1《电业安全工作规程》﹝电力线路部分﹞（DL409-1991）
3.2.2《带电作业技术管理制度》（国家电网公司1997）
3.2.3《带电作业操作导则》（国家电网公司1997）
3.2.4《配电线路带电作业技术导则》GB/T 18857-2003
3.2.5《架空配电线路及设备运行规程》SD 292-88
3.3 天气及作业现场要求
3.3.1带电作业工作应在良好天气下进行。

如遇雷、雨、雪、雾天气不得进行带电作业。

风力大于5级
1。

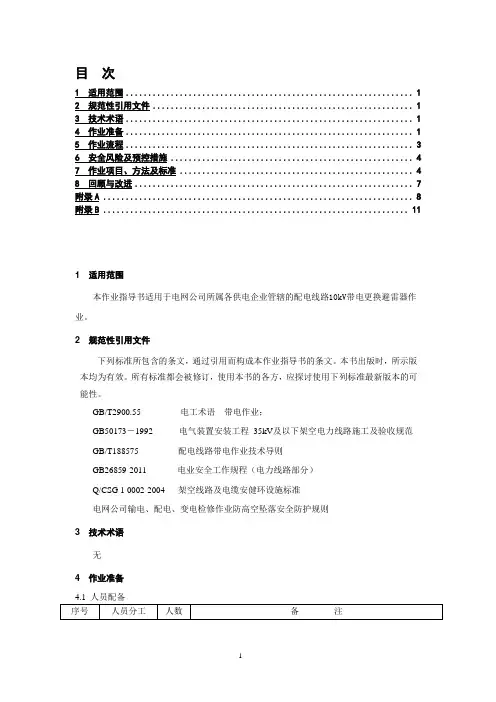

目次1 适用范围 (1)2 规范性引用文件 (1)3 技术术语 (1)4 作业准备 (1)5 作业流程 (3)6 安全风险及预控措施 (4)7 作业项目、方法及标准 (4)8 回顾与改进 (7)附录A (8)附录B (11)1 适用范围本作业指导书适用于电网公司所属各供电企业管辖的配电线路10kV带电更换避雷器作业。

2 规范性引用文件下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。

GB/T2900.55 电工术语带电作业；GB50173－1992 电气装置安装工程35kV及以下架空电力线路施工及验收规范GB/T188575 配电线路带电作业技术导则GB26859-2011 电业安全工作规程（电力线路部分）Q/CSG 1 0002-2004 架空线路及电缆安健环设施标准电网公司输电、配电、变电检修作业防高空坠落安全防护规则3 技术术语无4 作业准备4.1 人员配备序号人员分工人数备注1 工作负责人 1 通过单位“三种”人考试合格，持电工证、登高证、带电作业证，具备三年及以上配网带电作业实际工作经验的人员担任且需经本企业技术负责人批准并书面公布2 安全员 1 通过单位“三种”人考试合格，持电工证、登高证、带电作业证，具备三年及以上配电带电作业实际工作经验的人员担任3 作业人员 2 通过单位“三种”人考试合格，具备电工证、登高证、持带电作业证4 合计 4 所有工作人员需通过每年一次的GB26859-2011电业安全工作规程（电力线路部分）年度考试、“两票”考试合格，经过必要的技能技术培训，具备带电作业资质，可根据实际情况安排人员。

4.2 技术资料序号内容标准备注（是否完成）1 设备情况调查掌握作业线路运行及缺陷情况2 技术资料准备作业指导书GB/T188575 配电线路带电作业技术导则历史作业数据记录现场作业表单4.3 物品配置表1：安全防护用品及安全标识序号名称规格单位数量备注1 绝缘安全帽顶 4 区别于安全帽2 绝缘网衣件 23 绝缘肩套件 24 绝缘手套副 25 绝缘鞋副 26 绝缘安全带条 27 安全围栏套若干8 安全桩个10表2：工器具及仪器仪表序号名称规格单位数量备注1 带电作业车辆 12 绝缘毯张 63 横担遮蔽罩个 34 绝缘毯夹个若干5 绝缘夹钳把 26 绝缘绳条 1序号名称规格单位数量备注1 带电作业车辆 17 绝缘扳手把若干8 个人工具套 29 验电笔支 110 高压电流测量仪个 1表3：消耗性材料序号名称规格单位数量备注1 避雷器个 35 作业流程流程开始1.工前准备2.办理工作票（单）3.安全措施布置4.车辆、工器具布置5.作业位置就位6.绝缘隔离作业7.带电更换避雷器作业8.质量检查，现场清理9.工作终结、资料归档结束作业流程图6 安全风险及预控措施序号危害名称细分危险种类产生风险条件控制措施1车辆操作（带电作业车绝缘斗臂部分）设备损坏车辆落脚地面出现塌陷、下沉；绝缘臂摇摆过大，导致车辆翻车或损坏。

10k V线路停电应急更换避雷器作业指导书
10kV线路停电应急更换避雷器作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
作业负责人:
作业日期年月日时至年月日时
国网天津武清公司
收集于网络，如有侵权请联系管理员删除
1.范围
本指导书适用于国网天津武清公司10kV***线路停电应急更换避雷器作业。

2 .引用文件
DL/TG02－1996《架空绝缘配电线路施工及验收规程》
国家电网公司《电力安全工作规程（线路部分）》
《工作票、操作票制度实施细则》
Q/TGS 1011-2006 10kV及以下架空配电线路及设备运行规程
3 .修前准备
3.1准备工作安排
收集于网络，如有侵权请联系管理员删除
3.2 工作要求
3.3 工器具
收集于网络，如有侵权请联系管理员删除
3.4作业风险分析及安全控制措施
收集于网络，如有侵权请联系管理员删除
3.5 作业分工
收集于网络，如有侵权请联系管理员删除
4 作业程序
4.1 开工
4.2 作业内容及标准
收集于网络，如有侵权请联系管理员删除
收集于网络，如有侵权请联系管理员删除
4.3 竣工
收集于网络，如有侵权请联系管理员删除
5.验收总结
收集于网络，如有侵权请联系管理员删除。

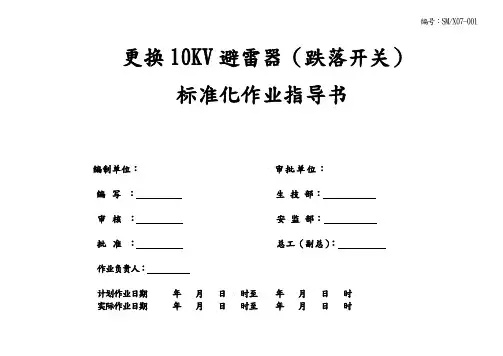

编号：SM/X07-001
更换10KV避雷器（跌落开关）
标准化作业指导书
编制单位：审批单位：
编写：生技部：
审核：安监部：
批准：总工（副总）：
作业负责人：
计划作业日期年月日时至年月日时
实际作业日期年月日时至年月日时
1 适用范围
本作业指导书用于更换10KV避雷器（跌落开关）工作。

2 引用标准
国家电网安监[2005]83号电力安全工作规程（变电站和发电厂电气部分）国家电网安监[2005]83号电力安全工作规程（电力线路部分）
国家电网安监[2005]145号电力生产事故调查规程
国家电网总[2003]407号安全生产工作规定
《国家电网公司电力建设安全工作规程》（架空电力线路部分）（试行）
2.6 DL/T572-1995《电力变压器运行规程》
3 标准化作业流程图
4、勘察单
现场勘察单
5、工序、工艺卡（一）
工序、工艺卡（二）
6、工器具、材料准备
工器具指导卡
确认人：
材料指导卡
确认人：
7、执行情况评估表。

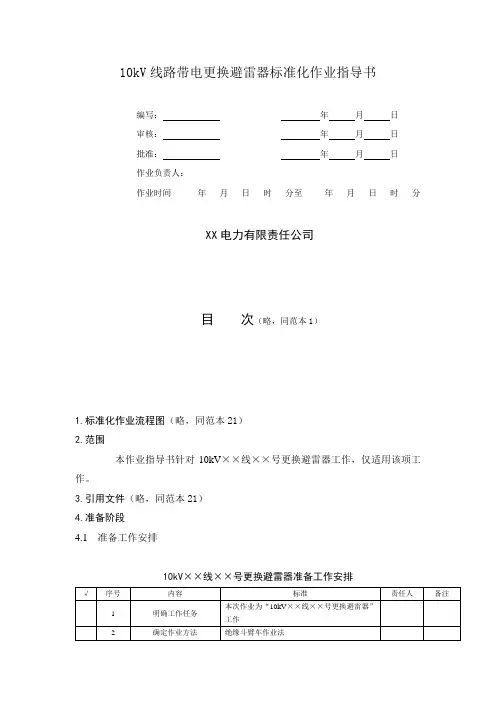

10kV线路带电更换避雷器标准化作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业时间年月日时分至年月日时分XX电力有限责任公司目次（略，同范本1）1.标准化作业流程图（略，同范本21）2.范围本作业指导书针对10kV××线××号更换避雷器工作，仅适用该项工作。

3.引用文件（略，同范本21）4.准备阶段4.1 准备工作安排10kV××线××号更换避雷器准备工作安排4.2作业人员要求10kV××线××号更换避雷器作业人员要求（略，同范本21）4.3工器具准备10kV××线××号更换避雷器作业工器具准备工器具准备人：工器具收回人：年月日4.4 材料准备10kV××线××号更换避雷器作业材料准备材料准备人：材料收回人：年月日4.5 定置图及围栏图10kV××线××号更换避雷器作业定置图及围栏图4.6 危险点分析及安全控制措施10kV××线××号更换避雷器作业危险点分析及安全控制措施√序号危险点安全控制措施1 不加绝缘档板易出事故安全距离不够，必须加绝缘档板，防止相间短路2 人身感电作业人员必须穿戴齐全个人绝缘防护用具（包括绝缘手套、绝缘安全帽、绝缘衣或袖套、绝缘鞋或靴）3 高空坠落斗内作业人员必须系好安全带，戴好安全帽并执行《高空带电作业绝缘斗臂车使用管理办法》4 遮蔽工作不完善易出事故严格按照带电作业操作规程中更换跌落式的遮蔽顺序（由近至远、由大到小、由低到高、先带电体后接地体）进行遮蔽5 易伤行人作业现场按标准设置防护围栏，专人看守，禁止行人入内6 臂车升降发生碰撞斗臂车升降过程中注意避开带电体及障碍物7 作业人员同时进行两相作业易发生短路事故作业人员严禁同时进行两相作业，一人操作，一人负责监护签名确认4.7 作业人员分工10kV××线××号更换避雷器作业人员分工（略，同范本21）5.作业阶段5.1 开工10kV××线××号更换避雷器作业开工（略，同范本21）5.2 作业内容、步骤及工艺标准10kV××线××号更换避雷器作业内容、步骤及工艺标准5.3 竣工10kV××线××号更换避雷器作业竣工（略，同范本21）6. 总结阶段6.1 验收总结10kV××线××号更换避雷器验收总结（略，同范本3）6.2 指导书执行情况评估10kV××线××号更换避雷器指导书执行情况评估（略，同范本3）。

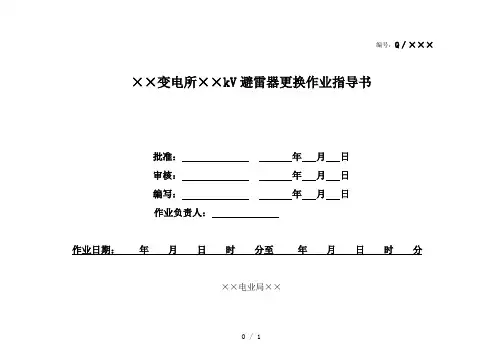

编号：Q／×××××变电所××kV避雷器更换作业指导书批准：年月日审核：年月日编写：年月日作业负责人：作业日期：年月日时分至年月日时分××电业局××审批栏1 范围本作业指导书适用于××变电所××kV避雷器更换工作。

2 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修改，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

国家电网安监[2005]83号电力安全工作规程(变电站和发电厂电气部分)DL 5009.3-1997 电力建设安全工作规程（变电所部分）GBJ 147-1990 电气装置安装工程高压电气施工及验收规范及其条文说明电安生[1994]227号电业安全工作规程（热力和机械）避雷器安装使用说明书DL/T 596-1996 电力设备预防性试验规程省公司2000年下发的预防性试验实施导则3 修前准备3.1 准备工作安排3.2 人员要求3.3 备品备件3.4 工器具3.5 材料3.6避雷器更换作业定置图及围栏示意图3.7 危险点分析3.8 安全措施3.9 人员分工4 ×变×kV避雷器更换作业流程图5 作业程序及作业标准5.1 开工5.2 施工电源的使用5.3 检修内容及工艺标准5.4 竣工6 验收记录7 作业指导书执行情况评估8 附录8.1 主要设备型号及参数（参考性附录）××kV氧化锌避雷器主要技术参数8.1 停、带电示意图（本资料素材和资料部分来自网络，仅供参考。

请预览后才下载，期待您的好评与关注！）。

1．标准化作业流程图
变电检修标准化作业流程
2．范围
本作业指导书针对XXX变电所XXXkV避雷器更换工作（避雷器新装、维护及绝试工作参照本作业指导书执行）。

3．引用文件
《电业安全工作规程（热力和机械部分）》水电部1978年颁
《电业安全工作规程（发电厂和变电所电气部分）》DL 408-91
《变电所管理规范（试行）》辽电生（2004）101号
《电气装置安装工程高压电器施工及验收规范》GBJ 147-90
4．准备阶段
4.1准备工作安排
XXX变电所XXXkV避雷器更换准备工作安排
4.2作业人员要求
XXX变电所XXXkV避雷器更换作业人员要求
4.3工器具
XXX变电所XXXkV避雷器更换工器具
4.4备品备件及材料
XXX变电所XXXkV避雷器更换备品备件及材料
4.5定置图及围栏图
XXX 变电所XXXkV 避雷器更换作业定置图及围栏图
作业间隔
相邻间隔
相邻间隔
4.7人员分工
XXX变电所XXXkV避雷器更换作业人员分工
5．设备检修流程图
XXX变电所XXXkV避雷器更换设备检修流程图
6．作业程序及作业标准6．1开工
6．4检修内容及工艺标准
6．5竣工
XXX变电所XXXkV避雷器更换竣工
7．验收
XXX变电所XXXkV避雷器更换验收
8．作业指导书执行情况评估。

10kV线路停电应急更换跌落式熔断器作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
作业负责人:
作业日期年月日时至年月日时
国网天津武清公司
1.范围
本指导书适用于国网天津武清公司10kV***线路停电应急更换跌落式熔断器作业。

2.引用文件
DL/TG02 —1996《架空绝缘配电线路施工及验收规程》
国家电网公司《电力安全工作规程（线路部分）》
《工作票、操作票制度实施细则》
Q/TGS 1011-2006 10kV 及以下架空配电线路及设备运行规程
3•修前准备
3.1准备工作安排
3.2工作要求
3.3工器具
3.4作业风险分析及安全控制措施
3.5作业分工
4作业程序
4.1 开工
4.2作业内容及标准
4.3竣工
5验收总结
教育之通病是教用脑的人不用手，不教用手的人用脑，所以一无所能。

教育革命的对策是手脑联盟，结果是手与脑的力量都可以大到不可思议。

避雷器更换作业指导书
1．标准化作业流程图
变电检修标准化作业流程
2．范围
本作业指导书针对XXX变电所XXXkV避雷器更换⼯作（避雷器新装、维护及绝试⼯作参照本作业指导书执⾏）。

3．引⽤⽂件《电业安全⼯作规程（热⼒和机械部分）》⽔电部1978年颁
《电业安全⼯作规程（发电⼚和变电所电⽓部分）》 DL 408-91
《变电所管理规范（试⾏）》辽电⽣（2004）101号
《电⽓装置安装⼯程⾼压电器施⼯及验收规范》 GBJ 147-90
4．准备阶段
4.1准备⼯作安排
XXX变电所XXXkV避雷器更换准备⼯作安排
4.2作业⼈员要求
XXX变电所XXXkV避雷器更换作业⼈员要求
4.3⼯器具
XXX变电所XXXkV避雷器更换⼯器具
4.4备品备件及材料
XXX变电所XXXkV避雷器更换备品备件及材料
4.5定置图及围栏图
XXX 变电所XXXkV 避雷器更换作业定置图及围栏图
4.6危险点分析及安全控制措施
XXX 变电所XXXkV 避雷器更换作业危险点分析及安全控制措施
4.7⼈员分⼯
XXX变电所XXXkV避雷器更换作业⼈员分⼯
5．设备检修流程图
XXX变电所XXXkV避雷器更换设备检修流程图
6．作业程序及作业标准6．1开⼯
6．2检修电源的使⽤
6．3动⽕
6．4检修内容及⼯艺标准
XXX变电所XXXkV避雷器更换检修内容及⼯艺标准
6．5竣⼯
XXX变电所XXXkV避雷器更换竣⼯
7．验收
XXX变电所XXXkV避雷器更换验收
8．作业指导书执⾏情况评估。

编号：SM/X07-001
更换10KV避雷器（跌落开关）
标准化作业指导书
编制单位：审批单位：
编写：生技部：
审核：安监部：
批准：总工（副总）：
作业负责人：
计划作业日期年月日时至年月日时
实际作业日期年月日时至年月日时
1 适用范围
本作业指导书用于 更换10KV 避雷器（跌落开关） 工作。

2 引用标准
国家电网安监[2005]83号 电力安全工作规程（变电站和发电厂电气部分） 国家电网安监[2005]83号 电力安全工作规程（电力线路部分） 国家电网安监[2005]145号 电力生产事故调查规程
国家电网总[2003]407号 安全生产工作规定
《国家电网公司电力建设安全工作规程》（架空电力线路部分）（试行） 2.6 DL/T572-1995《电力变压器运行规程》
3 标准化作业流程图
4、勘察单
5、工序、工艺卡（一）
更换10KV避雷器（跌落开关）标准化作业指导书
工序、工艺卡（二）
6、工器具、材料准备
工器具指导卡
确认人：
材料指导卡
7、执行情况评估表
指导书执行情况评估表。

编号：Q/TCN PDJXDD006-2006 10kV带电作业更换跌落式熔断器指导书
编制：年月日
审核：年月日
批准：年月日
作业负责：
作业日期年月日时至年月日时
天津市电力公司城南供电分公司供电所
1范围
本作业指导书适用于城南供电分公司带电更换跌落式熔断器工作。

2引用文件
《电业安全工作规程》（发电厂和变电所部分）
《电业安全工作规程》（电力线路部分）
《工作票、操作票制度实施细则》
《高空带电作业绝缘斗臂车使用管理办法》
分公司质量管理体系文件（质量手册和程序文件）
3工作前准备
3.1准备工作安排
3.2人员要求
3.3工器具
3.4危险点分析
3.5安全措施
3.6作业分工
4作业程序
4.1开工
4.2作业内容及标准
4.3竣工
5验收总结
6指导书执行情况评估。

10kV高压跌落式熔断器安装作业指导书1目的1.1本指导书对10kV高压跌落式熔断器停电安装工作的操作程序及作业方法进行控制,保证高压跌落式熔断器安装工作的作业质量及作业人员的人身安全；1.2持续改进质量、环境和职业安全健康管理体系的基础和依据；1.3用作学习与培训教材，以提高人员素质和技术水平。

2适用范围2.1本标准适用于停电安装高压跌落式熔断器工作。

3 规范性引用文件下列标准所包含的条文，通过在本指导书中引用而构成为本指导书的条文。

本指导书出版时，所示版本均为有效。

所有标准都会被修订，使用本指导书的各方应探讨使用下列标准最新版本的可能性。

3.1中华人民共和国能源部：DL409—91《电业安全工作规程》；3.2中国南方电网有限责任公司企业标准Q／CSG 1 0005—2004《电气工作票技术规范》；设计验收规范。

4 支持文件4.1施工方案；4.2安装说明书。

5 安全措施5.2.1杆上施工作业应在天气良好下进行。

如遇雷（可闻雷声或可见闪电）、雨、雾不得进行杆上作业,风力大于5级（10.7m/s）、天气温度高于37摄氏度、一般不宜进行杆上施工作业。

6 作业准备6.1 作业资源6.1.1 人力。

工作负责人1人，杆上电工2人，地面电工1人。

6.1.1.1工作负责人1) 负责本工作的人员分工及工作程序安排；2) 负责作业过程监督及检查。

6.1.1.2工作人员1）按工作负责人的布置完成本职工作。

6.1.2 记录6.1.3 工器具6.1.4 文件6.1.4.1合格证，产品说明书；6.1.4.2作业指导书。

8作业中可能出现的主要异常现象及对策8.1作业过程中，传递工具或设备的绳索出现断裂的对策8.1.1地面无关人员不应在电杆下逗留，快速将隔离开关降到地面，以免设备损坏；8.1.2更换合格的绳索才能继续进行施工。

9作业后验收与交接9.1质量要求9.1.1工作结束后，由工作负责人进行工程质量检查，并填写施工记录。

10KV跌落开关安装标准化作业流程图及指导书1000字一、前言10KV跌落开关是电力系统中非常关键的一种设备，它主要是用于控制电力线路的开关，以保障电力系统的安全稳定运行。

在安装10KV 跌落开关时，必须按照标准化的作业流程进行，以确保设备的安全可靠。

因此，本文将针对10KV跌落开关的安装作业流程进行详细介绍，希望能对电力从业人员带来帮助。

二、作业流程1. 设备准备在安装10KV跌落开关之前，首先要准备好相应的设备和工具，包括电力电缆、电缆接头、跌落开关、绝缘手套、钳子、螺丝刀、扳手等，确保设备完好、操作工具齐全。

2. 电缆组装将电缆搬运到安装位置，进行电缆尺寸测量，根据测量结果进行电缆截取和捻合。

将电缆接头与电缆相连接，接头的质量要求高，必须检查接头的防水、绝缘等情况。

3. 开关安装在开关安装前，首先要进行安装环境的检查，确保安全指示灯、接地电阻等符合要求。

安装时，要进行开关油封密封、机构紧固严密等工作，确保开关能够正常使用。

4. 调试安装完成后要进行开关的电气和机械检查。

在电气调试时，要检查开关的额定电压、额定电流和短路电流等情况，确保开关的连接和接地等方面符合要求。

在机械调试时，要检查开关机构的运转情况和行程、开关锁定等情况。

5. 安全测试开关安装和调试完成后，必须进行安全测试，并测试开关状态检测的灵敏性和可靠性。

测试时，要根据安全标准和要求，确定测试数据的实测范围，确保测试结果准确可靠。

6. 安装文档安装完成后，要对所安装的设备进行相关文件的记录和整理，包括设备使用说明、验收单、用户签字等。

这些文件是安装历程中的重要证明，也是设备维护和管理的基础。

三、安装指导书1. 安装人员必须经过专业培训，并获得有关证书。

2. 在安装之前，必须进行安全检查和准备工作，确保电源、电线、接头、工具等均没有问题。

3. 在安装环境中，必须保持清洁和秩序，避免灰尘、杂物等污染设备。

4. 在安装电缆和接头时，必须根据标准规定进行，确保电缆与接头的质量符合要求。
