SVG动态无功补偿培训教程SVG（Static Var Generator）是一种用于无功补偿的静态设备，能够实时调节无功功率并保持系统功率因数在设定值范围内。
这种设备在电力系统中广泛应用，用于提高电网的稳定性和电能质量。
因此，学习SVG动态无功补偿的培训教程对于电力工程师和相关领域的从业人员来说是非常重要的。
一、SVG动态无功补偿的原理与作用SVG动态无功补偿的原理是通过控制其电流输出来改变电网的无功功率，进而调节系统的功率因数。
SVG通过控制其电压和电流的相位差来实现无功补偿。
当电网需要补偿无功功率时，SVG能够主动增加无功功率；当电网需要吸收无功功率时，SVG能够主动减少无功功率。
通过实时调节无功功率，SVG可以保持电网的功率因数在设定值范围内并提高电能质量。
二、SVG动态无功补偿的优点1.快速响应：SVG能够在毫秒级别实现无功功率的调节，相比传统的无功补偿设备（如电抗器和电容器），响应速度更快，能够更好地应对电网负荷的变化。
2.精准补偿：SVG能够精确控制无功功率的调节量，使系统维持在设定的功率因数范围内。
无论是低负载还是高负载时，都能够有效地补偿无功功率。
3.减少损耗：SVG通过保持系统功率因数在最佳范围内，减少了输电线路和电气设备的损耗，提高了电能的利用效率。
4.提高电能质量：SVG能够消除电网的谐波和提供电压稳定性，改善电网的电能质量，减少电能质量问题对终端设备的影响。
三、SVG动态无功补偿的应用1.电厂：SVG能够调节并补偿电厂的无功功率，提高电站的稳定性和可靠性。
2.变电站：SVG能够控制变电站的无功功率，改善电网的功率因数，减少无功功率引起的负荷损耗。
3.工业设备：SVG能够提供稳定的无功功率补偿，改善电能质量，降低电机的运行成本。
4.输电线路：SVG能够减少输电线路的无功功率损耗，降低能耗并提高输电效率。
四、SVG动态无功补偿的调试和维护为了确保SVG动态无功补偿系统的正常运行，需要进行调试和维护。

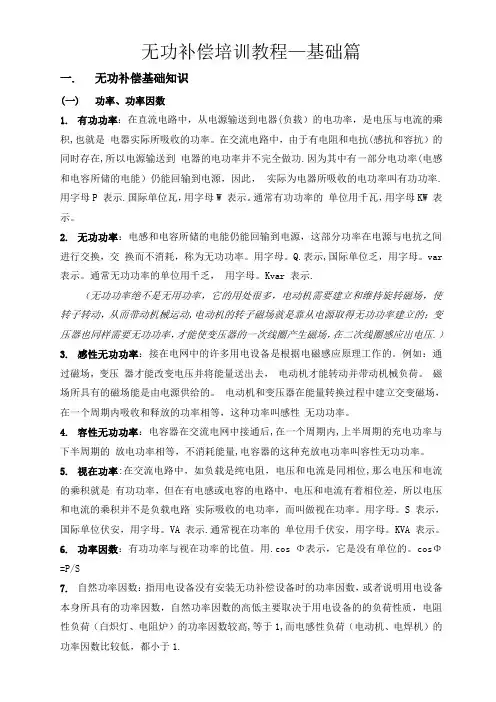

无功补偿培训教程—基础篇一. 无功补偿基础知识(一)功率、功率因数1.有功功率：在直流电路中，从电源输送到电器(负载）的电功率，是电压与电流的乘积,也就是电器实际所吸收的功率。
在交流电路中，由于有电阻和电抗(感抗和容抗）的同时存在,所以电源输送到电器的电功率并不完全做功.因为其中有一部分电功率(电感和电容所储的电能）仍能回输到电源，因此，实际为电器所吸收的电功率叫有功功率.用字母P 表示.国际单位瓦，用字母W 表示。
通常有功功率的单位用千瓦，用字母KW 表示。
2.无功功率：电感和电容所储的电能仍能回输到电源，这部分功率在电源与电抗之间进行交换，交换而不消耗，称为无功功率。
用字母。
Q.表示,国际单位乏，用字母。
var 表示。
通常无功功率的单位用千乏，用字母。
Kvar 表示.（无功功率绝不是无用功率，它的用处很多，电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动,电动机的转子磁场就是靠从电源取得无功功率建立的；变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在二次线圈感应出电压.）3.感性无功功率：接在电网中的许多用电设备是根据电磁感应原理工作的。
例如：通过磁场，变压器才能改变电压并将能量送出去，电动机才能转动并带动机械负荷。
磁场所具有的磁场能是由电源供给的。
电动机和变压器在能量转换过程中建立交变磁场，在一个周期内吸收和释放的功率相等，这种功率叫感性无功功率。
4.容性无功功率：电容器在交流电网中接通后,在一个周期内,上半周期的充电功率与下半周期的放电功率相等，不消耗能量,电容器的这种充放电功率叫容性无功功率。
5.视在功率:在交流电路中，如负载是纯电阻，电压和电流是同相位,那么电压和电流的乘积就是有功功率，但在有电感或电容的电路中，电压和电流有着相位差，所以电压和电流的乘积并不是负载电路实际吸收的电功率，而叫做视在功率。
用字母。
S 表示，国际单位伏安，用字母。
VA 表示.通常视在功率的单位用千伏安，用字母。
技能培训课件-无功补偿基础知识(一)无功补偿是现代电力系统中的一项重要技术，它可以使电力系统的负荷、电压稳定性和无功功率得到改善。
随着电力系统的复杂性不断提高，掌握无功补偿的基础知识显得越来越重要。
本文将从以下几个方面介绍无功补偿的基础知识。
一、无功补偿的概念和作用无功功率是电路中流动的电流和电压之间的相位差产生的，它在电力系统中增加负载，使得电力系统的负荷、电压稳定性和无功功率都会受到影响。
为了解决这个问题，我们可以采用无功补偿的方法来控制电流和电压之间的相位差，从而降低无功功率在电力系统中的影响。
无功补偿可以通过调整电网阻抗的特性、改变电源的输出特性、调整变压器的连接方式等多种方式来实现。
二、无功补偿技术的分类和原理根据无功补偿的方法不同，它可以分为静止无功补偿和动态无功补偿两种。
静止无功补偿主要是通过电容器、电抗器等电子元件来实现，而动态无功补偿则主要是通过采用可控电力电子器件，例如STATCOM、SVC等来实现。
无论是静止无功补偿还是动态无功补偿，都是通过改变电网的特性参数，来改变电网的无功功率流。
三、无功补偿技术的应用场景无功补偿技术的应用场景非常广泛，可以用于电力系统的各个领域。
例如，在输电线路中，通过采用无功补偿技术可以避免因无功功率导致的过载问题；在电力变压器中，通过增加电容器等无功补偿装置，可以改善电力变压器的性能参数，避免负载电流的大幅度变化，从而提高电力系统的电压稳定性和供电质量。
四、无功补偿技术的未来发展方向虽然无功补偿技术已经得到广泛的应用，但是随着工业化、城市化进程的不断加速，对电力系统的负荷和安全要求也在不断提高。
因此，未来的无功补偿技术不仅需要提高无功补偿的效率和稳定性，还需要采用智能化控制技术、多源协调控制技术、大数据分析和优化技术等，来解决电力系统中的无功问题。
总之，无功补偿技术作为电力系统中的重要技术，掌握无功补偿的基础知识对于电力工程师和技术人员来说是非常必要的。
培 训 资 料目 录 培训对象培训目的培训内容一、电网知识二、低压配电系统1. 低压断路器2. 智能配电3. 低压配电开关4. 熔断器5. 变压器6. 漏电保护装置三、电网中的谐波与抑制1、国家对公共电网谐波含量的标准2、电网谐波源的产生3、电网谐波的危害4、电网谐波的抑制措施四、无功补偿知识1、无功补偿简介2、基本原理3、无功补偿的意义4、无功补偿系统的投切方式5、无功补偿系统的控制方式6、滤波补偿系统7、无功动态补偿装置工作原理与结构特点8、无功补偿方式分类9、无功补偿举例10、补偿常出现的问题11、无功补偿应用12、无功补偿应用选型的因素13、智能低压无功补偿关于智能低压无功补偿的概述与传统无功补偿装置的对比图及特点智能低压无功补偿装置市场发展现状及未来发展趋势分析培训对象电力设计院、社会设计院配电设计人员：电力局三产、私人成套厂安装调试人员、代理商营销及电气技术人员等等培训目的为了解决电网的无功补偿知识，了解和学习智能低压无功补偿南德电气智能电容器产品，掌握南德电气智能电容器在电网中的运行及补偿效果培训内容一、电网知识在电力系统中，联系发电和用电的设施和设备的统称。
属于输送和分配电能的中间环节，它主要由联结成网的送电线路、变电所、配电所和配电线路组成。
通常把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网，简称电网。
在现代电网的发展过程中，各国结合其电力工业发展的具体情况，通过不同领域的研究和实践，形成了各自的发展方向和技术路线，也反映出各国对未来电网发展模式的不同理解。
近年来，随着各种先进技术在电网中的广泛应用，智能化已经成为电网发展的必然趋势，发展智能电网已在世界范围内形成共识。
从技术发展和应用的角度看，世界各国、各领域的专家、学者普遍认同以下观点：智能电网是将先进的传感测量技术、信息通信技术、分析决策技术、自动控制技术和能源电力技术相结合，并与电网基础设施高度集成而形成的新型现代化电网。
在电流三角形中，功率因数为 0.7 时，无功电流与有功电流相等，都为 400×0.7=280A 那么功率因数提高到1 补偿容量为 280/1.44=194KVAR功率因数提高到 0.97时，无功电流为 280/4=70A （功率因数为 0.97 时，无功比有功 为 1：4） ，则补偿的无功电流为 280-70=210A此时补偿容量为 210/1.44=146KVAR当总电流为 250A 时，有功功率为 250A×0.4KV×0.7×1.732=121KW当功率因数为 0.97 时，无功与有功之比为 1/4，所以此时无功剩余为 121/4=30KV AR 这时一次侧总无功为30+4536/24/30=36.3KV AR此时无功与有功之比为 36.3/121=1/3.3功率因数 0.85 时无功与有功之比为 1/1.6所以能消除力率电费〖例题 4〗、有一台 10 回路 200KVAR 的电容柜，计算一下可控硅消耗的电能？10 回路的电容柜，共有可控硅 20 只，每路容量为 20KVAR,每只可控硅的导通时的压降 在 0.9V—1V 之间。
