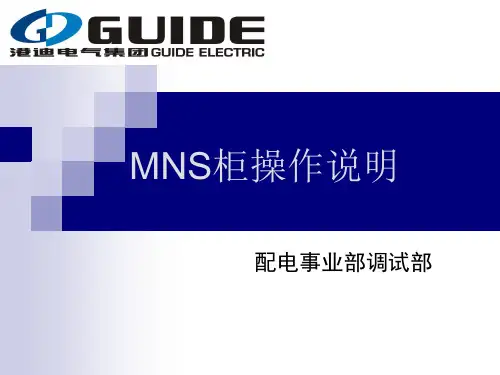

MNS柜培训教材
- 格式:doc
- 大小:102.50 KB
- 文档页数:12

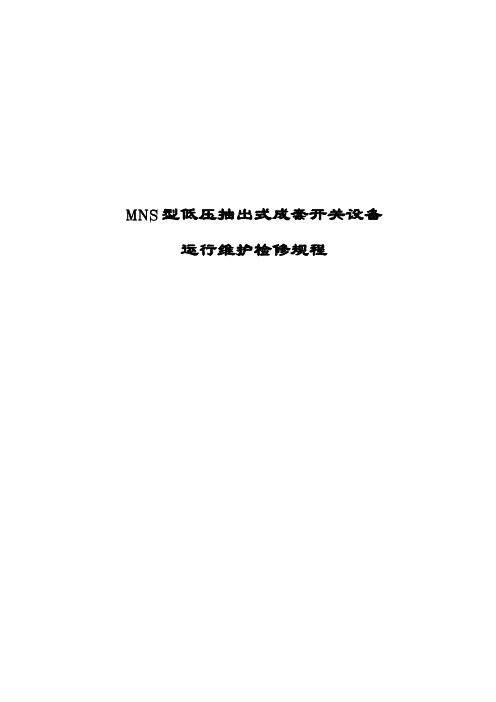

MNS型低压抽出式成套开关设备运行维护检修规程MNS型低压抽出式成套开关设备运行、维护、检修规程1范围1.1 本规程适用于盛隆电气集团有限公司生产的MNS型低压抽出式开关设备,规定了该产品的一般运行、日常维护作业、检修等要求。
1.2 不同的用户对设备运行有不同的内部管理要求,因此运行规程由运行单位根据各自的系统接线方式,负荷特点另行制订,因此开关柜制造厂提供的运行规程仅供参考.2产品概述2.1 MNS型低压抽出式开关设备适用于交流50Hz~60Hz,额定工作电压660V及以下的电力系统,作为发电、输电、配电、电能转换和分配的设备控制。
2。
2 本产品符合GB7251。
1《低压成套开关设备和控制设备》标准和 JB/T9661《低压抽出式开关设备》行业标准以及IEC60439—1、VDE0660第5部份标准。
3引用标准MNS型低压抽出式开关设备符合下列标准和规范1)GB/T14048。
1—93 低压开关设备及控制设备总则;2)GB7251-1997 低压成套开关设备及控制设备;3)JB/T9661—1999 低压抽出式成套开关设备;4)GB7949—87 绝缘导体和裸导体的颜色标志;5)GB4208—93 外壳防护等级;6)GB7947—87 绝缘导体和裸导体的颜色标志;7)GB2682-1998 电工成套装置中的指示灯和按钮颜色.4主要技术参数4.1 额定电压:AC400V4。
2 额定绝缘电压:AC690V4。
3 额定频率:50HZ4。
4 额定峰值耐受电流:176kA;4。
5 额定短时耐受电流(1s有效值):80kA.4.6 辅助回路电压:交流220V,仪表回路—220V。
4.7 电气间隙、爬电距离和隔离距离4。
7。
1 设备内电器元件的电器间隙和爬电距离符合各自相关标准中规定的距离,而且在正常使用条件下也得到保证.电气间隙≥12mm,爬电距离≥20mm;4。
7。
2 功能单元处于分离位置时,它的主电路插接件裸露带电部件与垂直母线或静触头的隔离距离应≥20mm。
MNS型低压抽出式开关柜一、概述MNS型低压抽出式开关柜是由模块化组件组装而成的组合型抽出式低压开关柜(以下简称装置)。
本装置适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区,高层建筑等场所,作为交流50~60Hz、额定工作电压660V及以下的低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时,能满足与计算机接口的特殊需要装置是根据电力部门、广大电力用户及设计部门的要求,为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要,本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。
产品具有分断,接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点,可以作为新型低压抽出式开关柜供用户选用。
本装置符合IEC439、VDE660第5部分和GB7251.1-2005《低压成套开关设备和控制设备》国家标准,JB/T9661-1999《低压抽出式成套开关设备》专业标准。
二、产品型号及含义M N SZ-智能化产品N-四极产品P1-单台断路器P2-二台断路器P3-三台断路器类别MH-MCC后出线,MC-MCC侧出线M3-MCC(3×630A以上)后出线M4-MCC(3×630A以上)侧出线基本类型A-标准型,B-经济型,C-高防护等级型水平母线额定电流代号或设计序号1-水平母线额定电流≤2500A2-水平母线额定电流≤4000A3-水平母线额定电流≤5000A低压抽出式开关柜三、产品特点MNS系统与传统产品相比,具有更多优越性,其技术水平达到九十年代国际先进水平。
●设计紧凑:以较小的空间容纳较多的功能单元;●结构通用性强,组装灵活:采用25mm模数设计,方便柜内空间分割及抽屉加深的可能,能满足各种结构形式、防护等级及使用环境的要求;●采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元,用户可根据需要任意选用组装。
MNS低压抽屉柜技术手册簿MNS低压抽屉柜技术手册簿1、产品介绍1.1 概述1.2 技术特点1.3 适用范围2、结构与组成2.1 外观结构2.2 内部组成2.3 电力连接2.4 操作界面3、电气性能3.1 额定电压3.2 额定电流3.3 开路保护3.4 短路保护3.5 过载保护3.6 电气寿命4、安装与调试4.1 安装要求4.2 布置与安装4.3 连接与接线4.4 调试流程4.5 调试注意事项5、使用与维护5.1 启动与停机5.2 操作要点5.3 维护保养5.4 故障处理5.5 安全注意事项6、附件附件1、抽屉柜尺寸图附件2、电气连接示意图附件3、装配工艺流程图附件4、技术参数表格7、法律名词及注释7.1 低压电器:根据国家标准,额定电压低于1000V的电器设备。
7.2 过载保护:通过在设计中引入过载保护装置,当电路超过额定负载时,能自动切断电路,保护设备和线路安全。
7.3 短路保护:通过在设计中引入短路保护装置,当电路出现短路故障时,能迅速切断电路,防止电流过大造成设备损坏或起火。
7.4 电气寿命:抽屉柜正常运行的时间,通常以小时为单位。
8、本文档涉及附件:附件1、抽屉柜尺寸图附件2、电气连接示意图附件3、装配工艺流程图附件4、技术参数表格9、本文所涉及的法律名词及注释:7.1 低压电器:根据国家标准,额定电压低于1000V的电器设备。
7.2 过载保护:通过在设计中引入过载保护装置,当电路超过额定负载时,能自动切断电路,保护设备和线路安全。
7.3 短路保护:通过在设计中引入短路保护装置,当电路出现短路故障时,能迅速切断电路,防止电流过大造成设备损坏或起火。
7.4 电气寿命:抽屉柜正常运行的时间,通常以小时为单位。
MNS低压抽屉柜技术手册MNS低压抽屉柜是一种广泛应用于电力系统、工矿企业、商业楼宇等领域的低压开关装置,它可用于电力系统的输配电、控制及保护。
MNS低压抽屉柜出现以来,已取代了传统的低压开关柜,具有操作方便、配置灵活、维护简便等优点,该设备通过模块化设计思想,使设备可复用、可升级、可扩展,大大提高设备的使用寿命和经济效益。
一、MNS低压抽屉柜的构成MNS低压抽屉柜的组成主要包括底座、组合单元(抽屉)、断路器、接触器、继电器、仪表、控制电源逆变器、门、照明等元件,这些元件共同组成了MNS抽屉柜的基本结构。
以上所述元件中,应注意的是组合单元(抽屉)部分,抽屉是MNS低压抽屉柜的核心部分,其主要功能是把电气元件组成成一个单独的单元,这个单元可插拔式的放置在底座上,使设备的安装、维修更为简便。
二、MNS低压抽屉柜的应用MNS低压抽屉柜广泛应用于输配电、控制及保护,根据不同用户的需求,它可针对于不同的电气装置进行配置,如电压互感器、电流互感器、电流互感器及压力变送器等。
根据不同的应用场景,MNS低压抽屉柜也有不同的规格,例如1100A以上MNS低压抽屉柜用于电厂和电网输电系统;630A到1100A的低压抽屉柜则适用于石化、冶金、机床制造等工矿企业;200A以下的低压抽屉柜则广泛用于商业楼宇的配电系统中。
三、MNS低压抽屉柜的优点1. 技术先进MNS低压抽屉柜采用国内外先进的技术,具有高可靠性、互换性好、防护能力强等优点。
2. 结构紧凑MNS低压抽屉柜的结构紧凑、造型美观,可整齐的排列运行,使安装和检修更加方便。
3. 配置灵活MNS低压抽屉柜的抽屉(组合单元)可以根据用户的需求进行不同的组合配置,可达到多种不同的系统要求。
4. 安全可靠MNS低压抽屉柜采取的保护措施包括插头、保险丝、断路器、空气开关、接触器、继电器、隔离开关等,使其具有非常高的安全性和可靠性。
四、MNS低压抽屉柜的后期维护对于MNS低压抽屉柜的后期维护,需要注意以下几点:1. 定期检查开关柜内各元件的接线情况,防止松动或断裂。
MNS低压开关柜产品说明书页脚内容0注意!对开关柜的任何操作都应预先阅读本说明书。
开关柜的安装和使用必须遵守标准和规范中对于电气产品的规定,必须遵守本说明书的要求。
开关柜必须安装在适合的室内环境中。
对开关柜的任何操作和维护都应由经过预先培训的专业电气人员进行。
禁止把开关柜置于超出其额定负载的情况下运行。
必须注意开关柜上的任何带电危险标记。
对开关柜的任何违规操作均可能损坏设备,甚至引起严重事故。
应把本手册放在可以方便拿到的地方。
应由专业人员负责电气设备的安全管理。
页脚内容1目录1总则1.1 概述1.2 标准与规范1.3 使用条件2 结构形式与技术参数2.1 电气数据2.2 防护等级2.3 结构形式2.3.1 结构形式概述页脚内容22.3.2 抽出式开关柜2.3.2.1 母线系统2.3.2.2 抽屉单元2.3.2.3 PC柜2.3.2.4 无功功率补偿柜2.3.2.5 进出线电缆室2.3.2.6 外形尺寸与重量2.3.3 插拔式/固定式开关柜2.3.3.1 母线系统2.3.3.2 功能单元2.3.3.3 PC和无功功率补偿柜2.3.3.4 进出线电缆室2.3.3.5 外形尺寸与重量3 主要电气元件介绍3.1 一次回路3.2 二次回路页脚内容34 主结线方案5 运输与保管5.1 运输5.2 交货与中间保管6 基础与现场安装6.1安装现场的一般要求6.2 配电室平面布置方案6.3 开关柜的基础6.3.1 以配电室地板作为基础6.3.2 混凝土地坪上的基础框架6.3.2 电缆沟施工6.4 开关柜的安装6.5 母线的安装6.6 电力电缆和控制电缆的安装6.7 开关柜的接地6.8 安装的收尾页脚内容47 开关柜的运行7.1起动前的准备工作7.2 起动7.3 开关柜的操作7.3.1 框架式断路器的操作7.3.2 抽屉式开关柜的操作7.3.2.1 8E/4和8E/2抽屉单元的操作7.3.2.2 8E、16E、24E抽屉单元的操作7.3.3 横刀熔单元的操作7.3.4 插拔式开关柜的操作8 维护8.1 检查8.2 保养8.3 损坏元件的更换9 备品备件和专用工具页脚内容5页脚内容61. 总则1.1概述MNS 是采用标准模件、由工厂组装(FBA )的低压开关柜,它适用于交流50/60Hz ,额定工作电压≤660V ,额定电流6300A 及以下的供配电系统,作为电能分配、转换、控制和无功功率补偿之用。
M N S型低压抽出式开关柜技术规范书1、我方所提供开关设备的总体说明:1.1低压开关设备的型号规格:MNS是一种模块化、多功能的低压配电配;应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压、配电和电动机控制系统..MNS采用的柜体结构具有高度的灵活性..根据不同客户的需要或不同的使用场合;柜体内可安装多种型号及规格元器件..根据不同的用电设备;多种类型的馈电单元可以装在同一列柜或同一台柜中;如:馈电回路与电动机控制回路可混装在一起..MNS是一种全系列的低压开关柜;可以满足您全方位的需要;适用于4000A以下的所有低压系统..MNS可以提供高水准的可靠性和安全性、人性化的设计;加强了对人身和设备安全所需的保护..MNS为全组装式结构;其特有的型材结构及连接方式以及对各种元器件的兼容性;可满足苟刻工期及供电边续性的要求..1.2低压开关设备的主要材料:主构架柜体基础结构是由C型材装配组成;C型型材是以E=25mm为模数安装孔的钢板弯制而成;全部框架及内层隔板都作镀锌钝化处理;四周门板;侧板则作喷塑涂漆..1.3低压开关设备的技术特点:1.3.1MNS系列低压开关柜包括固定技术和抽屉技术..选用材料又分钢板结构技术和塑料结构技术..技术水平达到当代国际水平..1.3.2设计紧凑;以较小的空间能容纳较多的功能单元..1.3.3结构通用性强;组装灵活:以便25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求..1.3.4采用标准模块设计:分别可成保护、操作、转换、控制、调节、测定、指示等标准单元;用户可根据需要任意组装;以便200余种组装件可以组成不同方案的框架结构和抽屉单元..1.3.5安全性:大量采用高强度阻燃型工程塑料组件;有效加强防护安全性能..1.3.6技术性能高:主要参数达到当代国际水平..1.3.7压缩场所:三化程度高;可大大压缩储存和运输预制件的场所..1.3.8装配方便:不需要特殊复杂工具..1.3.9进线柜选用施耐德HWN1600A/D/1600A/3P/LSILCD-MT16;HWN2500A/D/2500A/3P/LSILCD型断路器:出线柜由大小抽屉组装而成;各回路主开关采用高分断塑壳断路器选用施耐德HB250N、HB400N、HWN400A、HWN630A、HWN800A开关..1.3.10MCC柜根据需要可组成单面操作柜或双面操作柜;每一柜体又固定分隔成三个小室;即主母线室、电器室和电缆室..1.3.11单元有可靠的机械连锁装置..1.3.12上、下层抽屉之间有带通风孔的镀锌金属地板相隔离;较小的8E/4、8E/2抽屉其四周均为阻燃型工程塑料件;故相邻回路之间有较强的绝缘隔离作用..1.3.13抽屉类型:有五种标准尺寸;都是以8E200mm高度为基准:8E/4:在8E高度空间组装4个抽屉单元8E/2:在8E高度空间组装2个抽屉单元1.3.138E:在8E高度空间组装1个抽屉单元16E:在16E400㎜高度空间组装1个抽屉单元24E:在24E600㎜高度空间组装1个抽屉单元五种抽屉单元可在一个柜体中作单一组装;也可作混合组装;一个柜体中作单一组装最多容纳单元数见表1所示..1.4低压抽出式开关柜主要元件清单;1.5低压开关柜主要技术参数:1.5.1额定绝缘电压:660V1.5.2额定工作电压:660V1.5.3主母线最大工作电流:2000A1.5.4主母线短时耐受电流1S:100KA有效值1.5.5主母线短时峰值电流:250KA1.5.6配电母线垂直母线最大工作电流:1000A配电母线垂直母线短时峰值电流标准型:90KA最大.加强型:130KA最大.防护等级防护等级IP30对大于2.5固体防护IP40对大于1.0固体防护IP54对尘埃和任意方向喷作防护2、低压开关柜生产遵循的标准:我方提供的低压开关柜符合以下标准:IEC439-11992低压成套开关设备和控制设备GB7251-1997低压成套开关设备GB1207额定电压3、低压开关柜使用环境条件:3.1海拔高度:≤2000米;3.2环境温度:-5℃~+40℃最大日温差:15℃;3.3相对湿度:最高温度为40℃时不超过50%;在较低温度时允许有较大的相对湿度:20℃≤90%;3.4安装时垂直面的倾度≤5%;且开关柜相对平整..3.5开关安装在无剧烈震动;不足以使电器元件受到不有腐蚀的场所..3.6污染等级Ⅲ..4、低压开关柜主要技术4.1系统概况:系统额定电压:380V660V系统最高电流:≤2000A系统额定频率:50Hz4.2安装地点:户内4.3接线方式:单母线;单母分段4.4开关柜基本参数:4.4.1名称型号:低压抽出式开关柜MNS4.4.2额定频率:50Hz4.4.3额定电压:380V4.5开关柜结构:4.5.1开关柜柜体的基础结构构架采用C型型材装配而成;C型型材是以E=25㎜为模数安装孔的钢板弯板而成;全部构架及内层隔板都作镀锌钝化处理;四周门板;侧板则作油漆涂覆..柜体基本尺寸如表2、3所示..4.7主要电器元件4.7.1主要电器元件的选用原则立足与引进技术;国内能成系列批量生产;又能满足高性能的要求..4.7.2电源及馈线单元断路器主选施耐德品牌断路器..该品牌断路器具有性能好、结构紧凑、重量较轻、系列性强的特点..价格相对较低;维护使用方便;各项性能指标满足本装置的要求..4.7.3抽屉单元电动机控制单元、部分馈电单元断路器选用施耐德HB250N、HB400N、HWN400A、HWN630A、HWN800A系列塑壳断路器;这些开关均有性能好、结构紧凑、短飞弧或无飞弧、技术经济指标高的特点;能满足本装置的要求..4.7.5熔断器主选上海华通NT系列..4.7.6交流接触器选用施耐德LC1-DMKM7C系列..5、技术文件和图纸5.1商务合同生效半个月内;我方向买方提供下列技术文件3份..总装图基础图电气原理图:5.2订货单位于合同签定后七天内;向供货方提供二次原理接线图..5.3产品出厂时;供货方将提供每台开关柜合格证书和安装使用说明书及本工程叁套完整的出厂文件..我方也可以代买方提供设计6、开关柜的试验6.1型式试验我方投标时保证提供权威部门的型式试验报告..型式试验符合GB7251.1:型式试验和部分型式试验成套设备的规定..6.2出厂检验每台低压开关柜均在工厂内进行整台组装并进行出厂检验;出厂检验的技术数据随产品一起交付需方..产品在拆装前对关键的连接部位和部件作好标记..6.2.2回路的工频耐压实验含局部放电实验..6.2.3辅助回路和控制回路的工频耐压实验6.2.4测量主回路电阻..6.2.5机械性能、机械操作及机械防止误操作装置电气联锁装置功能的实验..6.2.6仪表、继电保护校验及线正确性的鉴定..6.2.7在使用中可以互换的具有同样额定值和结构的组件;检验互换性..。
MNS低压开关柜产品说明书注意!对开关柜的任何操作都应预先阅读本说明书。
开关柜的安装和使用必须遵守标准和规范中对于电气产品的规定,必须遵守本说明书的要求。
开关柜必须安装在适合的室内环境中。
对开关柜的任何操作和维护都应由经过预先培训的专业电气人员进行。
禁止把开关柜置于超出其额定负载的情况下运行。
必须注意开关柜上的任何带电危险标记。
对开关柜的任何违规操作均可能损坏设备,甚至引起严重事故。
应把本手册放在可以方便拿到的地方。
应由专业人员负责电气设备的安全管理。
目录1总则1.1 概述1.2 标准与规范1.3 使用条件2 结构形式与技术参数2.1 电气数据2.2 防护等级2.3 结构形式2.3.1 结构形式概述2.3.2 抽出式开关柜2.3.2.1 母线系统2.3.2.2 抽屉单元2.3.2.3 PC柜2.3.2.4 无功功率补偿柜2.3.2.5 进出线电缆室2.3.2.6 外形尺寸与重量2.3.3 插拔式/固定式开关柜2.3.3.1 母线系统2.3.3.2 功能单元2.3.3.3 PC和无功功率补偿柜2.3.3.4 进出线电缆室2.3.3.5 外形尺寸与重量3 主要电气元件介绍3.1 一次回路3.2 二次回路4 主结线方案5 运输与保管5.1 运输5.2 交货与中间保管6 基础与现场安装6.1安装现场的一般要求6.2 配电室平面布置方案6.3 开关柜的基础6.3.1 以配电室地板作为基础6.3.2 混凝土地坪上的基础框架6.3.2 电缆沟施工6.4 开关柜的安装6.5 母线的安装6.6 电力电缆和控制电缆的安装6.7 开关柜的接地6.8 安装的收尾7 开关柜的运行7.1起动前的准备工作7.2 起动7.3 开关柜的操作7.3.1 框架式断路器的操作7.3.2 抽屉式开关柜的操作7.3.2.1 8E/4和8E/2抽屉单元的操作7.3.2.2 8E、16E、24E抽屉单元的操作7.3.3 横刀熔单元的操作7.3.4 插拔式开关柜的操作8 维护8.1 检查8.2 保养8.3 损坏元件的更换9 备品备件和专用工具1.总则1.1概述MNS是采用标准模件、由工厂组装(FBA)的低压开关柜,它适用于交流50/60Hz,额定工作电压≤660V,额定电流6300A及以下的供配电系统,作为电能分配、转换、控制和无功功率补偿之用。
2、MNS技术说明书MNS低压开关柜技术说明书1.适用范围MNS型低压开关柜适用于交流50HZ,额定工作电压690V及以下的系统,用于发电厂、变配电所、石油化工、工矿企业、高层建筑、车站码头等动力、照明配电系统中作为电能的分配、保护和监控之用。
2.技术标准2.1MNS型低压开关柜符合下列技术标准●GB1207-86电压互感器●GB1208-87电流互感器●GB3983.1-89低电压并联电容器●GB4942.4-93低压电器外壳防护等级●GB7251.1-1997低压成套开关设备●GB7261-87继电器及继电保护装置基本试验方法●GB9166-88低压成套开关设备基本试验方法●GB10231-88保护继电器的结构型式与基本技术导则●GB13539-92低压熔断器●GB/T14048.1-93低压开关设备和控制设备●GB/T9661-1999低压抽出式成套开关设备●GB50171-92电气装置安装工程盘、柜及二次回路接线施工及验收规范●IEC51直接动作指标模拟电气测量仪器及其附件●IEC129交流断路器和接地保护●IEC185电流互感器●IEC186电压互感器●IEC255继电器●IEC269低压熔断器●IEC439-1.1992低压成套开关设备和控制设备●IEC446绝缘和非绝缘导体的色标●IEC73指示灯和按钮的色标●IEC947低压开关设备控制设备●CECS49:93低压开关设备控制设备3使用环境条件3.1周围空气温度不高于☞40 C,不低于-30 C,并且24h内其平均温度不高于+35 C。
3.2大气条件,空气清洁,相对湿度在最高温度为+40 C时不超过50%。
在较低温度时允许有较高的相对湿度。
例如:+20 C时相对湿度为90%。
但应考虑到由于温度的变化,有可能会偶然地产生适度的凝露。
3.3海拔高度不超过20XXm。
3.4地震烈度8度;3.5运行于无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
MNS低压开关柜使用说明书(全)目录1一般信息 (3)1.1一般信息 (3)1.2技术参数 (4)1.2.1 使用环境 (4)1.2.2装置的技术参数 (5)1.3安全建议 (5)2发货 (5)2.1包装 (6)2.2收货 (7)2.3搬运 (7)2.4存放 (10)3安装 (10)3.1现场准备 (10)3.2并柜 (11)3.3母排连接 (13)3.3.1母线系统介绍 (13)3.3.2主母排连接 (15)3.3.3接地排连接 (18)3.4动力电缆连接 (19)3.5二次回路接线 (20)3.6最终安装步骤 (21)3.7基本检查 (21)3.8设备首次通电 (21)4操作 (22)4.1设备操作 (22)4.1.1进线回路的操作 (22)4.1.1.1断路器操作说明: (23)4.1.2抽屉单元的操作 (23)4.1.2.1 8E/4、8E/2抽屉单元的操作 (24)4.1.2.2 8E、16E、24E抽屉单元的操作 (25)4.1.3抽屉的抽出与插入 (28)4.1.4抽屉单元的紧急解锁 (29)4.2设备内元器件操作 (29)4.3维护 (29)4.3.1开关柜中固定安装部分的维护 (29)4.3.2抽屉维护 (30)4.3.3通电前检查 (30)4.3.4故障发生之后的维护 (30)4.3.5预防性维护的频度 (31)4.5扩展 (32)4.5.1订货时所需信息 (32)4.5.2增加回路 (32)4.5.3增加一面柜子 (33)4.6常见问题 (33)1一般信息1.1一般信息MNS低压成套开关柜是根据我国电力发展的需要,参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜,其技术参数符合IEC60439-1,和GB7251.1-2005《低压成套开关设备和控制设备》,适应各种供电、配电的需要,能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。
图1.1-1 低压MNS柜图MNS开关柜骨架采用特殊的C型材,模数为25mm,其设计紧凑,结构通用性强,组装灵活,模块化设计,能满足各种结构形式、防护等级及使用环境的要求其主要参数达到当代国际技术水平。
MNS型低压抽出式成套开关设备运行维护检修规程MNS型低压抽出式成套开关设备运行、维护、检修规程1范围1.1 本规程适用于盛隆电气集团有限公司生产的MNS型低压抽出式开关设备,规定了该产品的一般运行、日常维护作业、检修等要求。
1.2 不同的用户对设备运行有不同的内部管理要求,因此运行规程由运行单位根据各自的系统接线方式,负荷特点另行制订,因此开关柜制造厂提供的运行规程仅供参考。
2产品概述2.1 MNS型低压抽出式开关设备适用于交流50Hz~60Hz,额定工作电压660V及以下的电力系统,作为发电、输电、配电、电能转换和分配的设备控制。
2.2 本产品符合GB7251.1《低压成套开关设备和控制设备》标准和 JB/T9661《低压抽出式开关设备》行业标准以及IEC60439-1、VDE0660第5部份标准。
3引用标准MNS型低压抽出式开关设备符合下列标准和规范1)GB/T14048.1-93 低压开关设备及控制设备总则;2)GB7251-1997 低压成套开关设备及控制设备;3)JB/T9661-1999 低压抽出式成套开关设备;4)GB7949-87 绝缘导体和裸导体的颜色标志;5)GB4208-93 外壳防护等级;6)GB7947-87 绝缘导体和裸导体的颜色标志;7)GB2682-1998 电工成套装置中的指示灯和按钮颜色。
4主要技术参数4.1 额定电压:AC400V4.2 额定绝缘电压:AC690V4.3 额定频率:50HZ4.4 额定峰值耐受电流:176kA;4.5 额定短时耐受电流(1s有效值):80kA。
4.6 辅助回路电压:交流220V,仪表回路-220V。
4.7 电气间隙、爬电距离和隔离距离4.7.1 设备内电器元件的电器间隙和爬电距离符合各自相关标准中规定的距离,而且在正常使用条件下也得到保证。
电气间隙≥12mm,爬电距离≥20mm;4.7.2 功能单元处于分离位置时,它的主电路插接件裸露带电部件与垂直母线或静触头的隔离距离应≥20mm。
4.8 防护等级:符合IEC529、DIN40050标准,外壳防护等级IP3X;5维护检修要求5.1日常维护要求应参照厂家提供的产品使用说明书进行。
5.2维护作业内容要求见表16配电装置技术规范6.1 框架式断路器运行与维护检查6.1.1投运前检查项目(1)母线及开关本体周围清洁无杂物和遗留工具等。
(2)断路器三相均在断开位置(3)弹簧储能机构在送上电源后储能正常。
(4)开关柜面板上的LED指示灯分别表示断路器与/或接触器合分闸状态,指示是否正确。
(5)所有馈线开关是否均处在分断状态6.1.2异常运行及事故处理6.1.2.1开关在运行或备用状态下,信号灯熄灭时,应检查:(1)信号灯是否损坏,电源和控制熔丝是否良好。
(2)控制开关接点是否接触良好,控制回路是否断线。
(3)开关的辅助接点是否接触不良。
6.1.2.2断路器拒绝合闸的处理:(1)检查控制母线电压是否过低,控制回路熔丝是否熔断,接触是否良好,控制开关或合闸按钮接点是否良好。
(2)开关本身的辅助接点是否良好。
(3)合闸线圈是否开路或短路,合闸线圈是否良好无松动无烧毁相象。
(4)铁芯是否卡住、操作机构是否失灵。
(5)机构是否可以正常储能。
(6)开关不在试验位置或工作位置上。
(7)外部条件闭锁该开关合闸(例如隔离手车非正常位置闭锁母联开关合闸)。
6.2 抽屉单元6.2.1投运前检查项目。
(1)抽屉单元内清洁无杂物和遗留工具等。
(2)断路器三相均在断开位置。
(3)该单元线路完好无短路,终端无人员工作。
6.2.2单元断路器无法合闸的处理:(1)抽屉功能单元右下侧所带导轨联锁机构操作手柄是否处在:“连接位置”。
(2)抽屉是否已经插入到位,一次插件连接正常。
(3)单元内空气开关分合闸转动机构连杆上的锁舌是否灵活无卡涩(4)空气开关是否处在脱扣状态,(5)空气开关在脱扣状态下需用单元面板上分合闸操作手柄在水平位置逆时转60度复位6.2.3抽屉单元使用注意事项:(1)导轨联锁机构操作手柄指示的“连接位置”、“试验位置”和“分离位置”,各个位置均有明显的符号标志,只有在主回路断开且分合闸操作手柄在水平的状态下才能转动联锁机构操作手柄并正确使用其各个位置功能。
(2)同类型功能单元具有良好的互换性,一旦发生故障,可在不影响相邻回路供电的情况下迅速更换故障单元。
(3)外形尺寸相同但功能不同的抽屉单元不可以互换。
(4)功能相同但额定电流不同的抽屉单元不可以互换。
(5)功能单元在开断短路故障电流后,应仔细检查开关主触头及主回路插接件的烧蚀程度,必要时可用细砂纸修整后使用。
(6)主回路插接件、二次插接件、抽屉导轨应定期检查其润滑情况,一般每6个月检查一次,最长间隔时间不大于12个月。
(7)检修时可将操作手柄上红色挂栓拉出加挂锁,以免误将抽屉单元插入运行。
(8)选用的润滑剂不能造成开关、抽屉部件的腐蚀、降低绝缘或其它有害影响,采用中性凡士林作为润滑剂是比较常见的选择。
(9)断路器的电流整定值应当满足设计图纸要求,当负荷出现变化时,保护电流整定值应当予以修正。
(电流整定值修正参考断路器使用说明书)(10)精密贵重元件如软启动器、变频器等的操作使用和维护应当依据各自的产品使用手册进行。
6.3 无功补偿柜运行与维护检查6.3.1投运前检查项目:(1)母线及开关本体内清洁无杂物和遗留工具等。
(2)开关柜面板上的手动投入开关在“停”位置(3)开关柜下方面板的LED指示灯亮表示电容投入状态,熄灭表示电容切除状态,指示是否正确。
(4)面板上的温度控制装置是否已经打开。
投运时一定要打开温度控制器以免电容器长时间投运造成开关柜内温度过高6.3.2异常运行及事故处理6.3.2.1电容回路在投入状态下,信号灯熄灭时,应检查:(1)信号灯是否损坏,电源和控制熔丝是否完好。
(2)接触器辅助接点是否接触良好,控制回路是否断线。
6.3.2.2电容回路无法正常投入,切除处理:(1)手动投切控制开关或自动控制器接点是否完好。
(2)电源和控制熔丝是否完好,控制回路是否断线。
(3)交流接触器铁心线圈是否有异常或烧毁。
(4)热继电器电流整定值设定正确,控制接点开断是否完好。
主回路及单回路熔断器是否有故障已经熔断。
回路上熔断器熔断切不可缺相运行,立即用厂家所配备的专用工具拔除更换,以免造成电容器烧毁事故6.3.3.自动补偿控制器使用6.3.3.1运行:(1)将开关柜面板上控制开关置于“自动”位置。
(2)设定整定值如功率因素0.95、时间30秒左右等(具体根据用户系统运行情况参考自动控制器使用说明书进行设定)(3)检查LED显示的C OSФ与面板上的功率因素表一致。
(4)先用控制器本体手动控制功能检查一下投切完好再返回自动控制。
6.3.3.2异常运行及事故处理6.3.3.2.1过压,欠压报警:(1)检查控制器设置值中电压设置是否合理。
(2)转动开关柜面板上电压转换开关查看系统电压是否正常。
6.3.3.2.2欠流报警:(1)利用检测工具测量是否有取样电流。
(2)进线柜上的取样电流互感器有无异常。
(3)取样电流回路是否开路。
6.3.3.2.3控制器工作异常(1)电源和控制熔丝是否良好,控制回路是否断线。
(2)开关柜面板上的“手动”、“自动”控制转换开关和控制器上的“手动”、“自动”控制切换是否均处在自动位置。
(3)C OSФ设定值投入切除门限是否正确。
(4)取样电流,电压是否正确,通常情况下电流取进线开关侧A相,电压取本体B、C 两相。
7 运行操作规范7.1 两路电源进线+母联运行7.1.1 这是最常见的配置运行方式,也称单母线分段运行方式。
系统示意图见图1。
Ⅰ段母线Ⅱ段母线1#进线母联2#进线图17.1.2 在正常运行的情况下,由于QF1、QF2、QF3之间设有电气联锁,3台真空断路器只能有2台可以合闸,第3台断路器被闭锁,无法合闸。
“×”…………表示合闸“—”…………表示分闸7.1.3 本工程配电系统的远期设计运行方式是上表中“运行方式1”,即两路进线同时供电,两段母线分列运行,母联断路器QF3断开,当任意一段进线开关跳闸后手动合母联断路器QF3对本段继续供电。
7.1.4 本工程近期只能实现一路电源供电,因此首期投运时的运行方式是表中“运行方式2”或“运行方式3”,即1路进线电源供电,母联断路器QF3合闸,两段母线由同一路电源供电。
在另一路电源没有供电之前,系统是没有备用电源的。
7.4 两路电源进线供电方式7.4.1 一些小容量配电所采用两路电源一用一备供电,断路器投运方式见下表:母线1#进线2#进线图27.4.2 在这种配置方式下,1#进线开关合闸工作时,2#进线开关完全处于备用状态,只有当1#进线开关分闸,2#进线开关才可以合闸,并闭锁1#进线开关,不让其合闸,反之亦然。
参考材料:1.施耐德MT\NSX断路器产品使用说明书。
2.无功补偿自动控制器使用说明书。
3.MNS型低压抽出式成套开关设备技术条件。
