盐渍土的工程性质

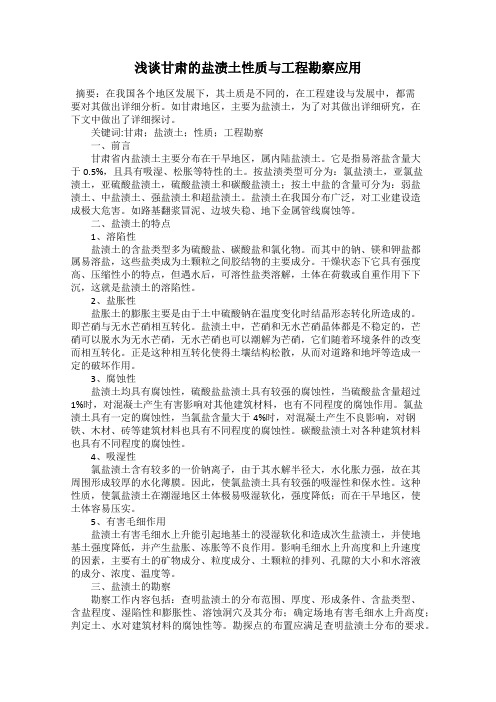

浅谈甘肃的盐渍土性质与工程勘察应用摘要：在我国各个地区发展下，其土质是不同的，在工程建设与发展中，都需要对其做出详细分析。

如甘肃地区，主要为盐渍土，为了对其做出详细研究，在下文中做出了详细探讨。

关键词:甘肃；盐渍土；性质；工程勘察一、前言甘肃省内盐渍土主要分布在干旱地区，属内陆盐渍土。

它是指易溶盐含量大于0.5%，且具有吸湿、松胀等特性的土。

按盐渍类型可分为：氯盐渍土，亚氯盐渍土，亚硫酸盐渍土，硫酸盐渍土和碳酸盐渍土；按土中盐的含量可分为：弱盐渍土、中盐渍土、强盐渍土和超盐渍土。

盐渍土在我国分布广泛，对工业建设造成极大危害。

如路基翻浆冒泥、边坡失稳、地下金属管线腐蚀等。

二、盐渍土的特点1、溶陷性盐渍土的含盐类型多为硫酸盐、碳酸盐和氯化物。

而其中的钠、镁和钾盐都属易溶盐，这些盐类成为土颗粒之间胶结物的主要成分。

干燥状态下它具有强度高、压缩性小的特点，但遇水后，可溶性盐类溶解，土体在荷载或自重作用下下沉，这就是盐渍土的溶陷性。

2、盐胀性盐胀土的膨胀主要是由于土中硫酸钠在温度变化时结晶形态转化所造成的。

即芒硝与无水芒硝相互转化。

盐渍土中，芒硝和无水芒硝晶体都是不稳定的，芒硝可以脱水为无水芒硝，无水芒硝也可以潮解为芒硝，它们随着环境条件的改变而相互转化。

正是这种相互转化使得土壤结构松散，从而对道路和地坪等造成一定的破坏作用。

3、腐蚀性盐渍土均具有腐蚀性，硫酸盐盐渍土具有较强的腐蚀性，当硫酸盐含量超过1%时，对混凝土产生有害影响对其他建筑材料，也有不同程度的腐蚀作用。

氯盐渍土具有一定的腐蚀性，当氯盐含量大于4%时，对混凝土产生不良影响，对钢铁、木材、砖等建筑材料也具有不同程度的腐蚀性。

碳酸盐渍土对各种建筑材料也具有不同程度的腐蚀性。

4、吸湿性氯盐渍土含有较多的一价钠离子，由于其水解半径大，水化胀力强，故在其周围形成较厚的水化薄膜。

因此，使氯盐渍土具有较强的吸湿性和保水性。

这种性质，使氯盐渍土在潮湿地区土体极易吸湿软化，强度降低；而在干旱地区，使土体容易压实。

浅谈盐渍土对工程的影响及评价1前言盐渍土是盐土和碱土以及各种盐化、碱化土壤的总称。

土体内易溶盐含量大于0.3%且小于20%并具有溶陷及盐胀等特性的土称为盐渍土。

盐渍土地基浸水后会产生溶陷，硫酸盐渍土等地基，在温度湿度变化时，会产生体积膨胀，盐渍土中的硫酸根离子氯离子等会导致建筑物和地下材料设施（混凝土、钢筋等）的腐蚀，综上所述，盐渍土地基对工程具有较强的危害性。

2盐渍土对工程的影响危害1.盐渍土溶陷性对工程的影响危害盐渍土溶陷性指因水对土中盐类的溶解和迁移作用而产生的土体沉陷，在盐渍土地区。

如果拟建建筑物地基遭遇水的侵蚀时候（如粉土粉砂等），建筑物除了因粉土湿陷等产生的自身地基沉降外，因水对地基土体的盐类溶解会产生额外的沉陷，因土体中盐类溶解，拟建建筑物地基基础强度丧失，地基土基础性质发生改变，承载力下降，地基土沉陷，会对工程产生较大影响。

1.盐渍土盐胀性对工程的影响危害盐渍土盐胀性是指因温度或者含水量变化而产生的土体体积增大的现象，按盐渍土含盐化学成分来说一般硫酸盐渍土地区及亚硫酸盐渍土地区易发生盐胀。

当盐渍土地基中硫酸钠含量小于1%，且使用环境条件不变时，可不计盐胀性对建筑物的影响。

对设计等级为甲级、乙级的建筑物，每一建设厂区或同一地质单元应进行不少于三组的现场浸水试验；对于设计等级为丙级的建筑物，可进行室内盐胀性试验。

盐胀性对公路路基有较大影响，会使路面每年因温度及含水量周期变化使公路路面不均匀膨胀，形成鼓包开裂等；对普通建筑会出现墙体和地坪的开裂。

因为盐渍土的盐胀性会对工程产生较大影响。

1.盐渍土腐蚀性对工程的影响危害盐渍土的腐蚀性对工程危害最大，在工程勘察中，主要评价盐渍土中硫酸盐及氯盐，地基土中氯盐会对混凝土结构中钢筋产生较大的腐蚀性，当混凝土浇筑质量不佳或者长期冻融等使钢筋混凝土中混凝土保护层破坏产生裂缝等情况时，地基土中氯离子会对钢筋产生强烈的腐蚀作用从而使钢筋混凝土抗剪性能严重下滑从而影响结构强度；地基土中硫酸根离子会对混凝土结构及烧结黏土砖等产生腐蚀作用，影响混凝土抗压强度从而影响整个建筑地基结构的强度，在进行工程建设勘察活动时候，应把盐渍土的腐蚀性放到重要位置上，采用合理的地基处理办法及防腐措施，以延长建筑物及地基基础设施的耐久性及安全性。

盐渍土路基施工技术总结一、盐渍土的定义1．水溶盐与易溶盐盐是由金属离子（包括氨离子）和酸根离子组成的化合物。

按其在水中的溶解度大小，分为易溶盐、中溶盐和难溶盐三种 常见的易溶盐：Nacl 、Mgcl 2、Cacl 2、Na 2SO 4、MgSO 4、Na 2CO 3、NaHCO 3、KNO 3、NaNO 3常见的中溶盐：CaSO 4常见的难溶盐：CaCO 32．定义碱土是土壤胶体吸附代换性钠离子较多，或含有碳酸钠、重碳酸钠，因而呈碱性反应的土。

而盐渍土是不同程度盐碱化图的总称。

一般地：在公路工程中，地表以下1.0m 范围内易溶盐含量平均大于0.3%的土称为盐渍土。

二、盐渍土的分类1、 盐渍土按含盐性质分类表 表 1注：离子的含量以100g 干土内的mg 当量计2. 分级（按盐渍化程度分类）盐渍土按盐渍化程度分类表 表2--241so cl ---++241323so cl HCO co注：离子的含量以100g干土内的mg当量计三、盐渍土的工程性质及工程问题一、主要工程性质（一）氯化物盐渍土1．土的液、塑限随着含盐量的增大而减小，需在低含水量下压实。

2．湿化后密度降低，强度丧失快；干后有粘固性，使得土很硬。

3．含盐量多，有结晶时压实后遇水，出现孔隙空洞。

所以压实时注意含盐量。

最佳含盐量5%～8%（轻型标准）；3%～6%（重型标准）。

4．结晶时体积不变化。

不会出现盐胀导致土体结构破坏。

( 二）硫酸盐渍土1．土的液、塑限随着含盐量增大而增大，压实时需较大含水量。

2．湿化强度降低，含盐量越大，强度降低越多，干时粘固性小。

3．密实度随含盐量的增加而降低，当含盐量超过2%时，松胀严重。

4．结晶时体积膨胀。

若土中含有氯盐和硫酸盐，则性质介于二者之间。

（三）碳酸盐渍土1．液、塑限随含盐量的增加而增大，故压实时需较大含水量。

2．密实度随含盐量的增加而降低，最佳含水量随含盐量的增加而增大。

Na2CO3含量超过0.5%时，膨胀量显著增大。

盐渍土工程性质1 氯盐渍土主要工程性质1.1 氯盐渍土的物理性质氯盐渍土中主要含有氯化钠（NaCl）和氯化钾（KCl），其次为氯化钙、氯化镁等易溶盐类。

在天然土层中地表盐壳的氯盐多呈结晶状态，而下部的氯盐则溶于土中水呈溶液状态存在。

1）溶解度在易溶盐中氯盐是溶解度最高的盐类，除氯化钙之外，其余氯盐的溶解度基本不受温度变化的影响（见表11-2）。

因此，氯盐的淋失作用明显，不论在什么季节，只要有水的作用，就会出现不同程度的淋失现象。

在氯盐渍土地基上修筑机场道面和公路路面，在大雨过后发生沉陷，就是由于土基中盐分溶失所致。

表11-2 不同温度下的溶解度（%）2）冰点氯盐溶液的冰点较纯水有显著的降低，并随溶液浓度的增大而降低，如表11-3所示。

氯盐的这一特点，对防治高寒地区土基冻胀有益处。

表11-3 溶液浓度与冰点变化关系3）吸湿性氯盐具有较强的吸湿性，其晶体可从空气中吸收超过自身干重量数倍的水分，使含盐土质变软。

故氯盐渍土有“吸湿盐渍土”之称。

这种现象也叫“泛潮”，其影响因素很多，如降雨、气压、风、温度及湿度等，但主要因素是空气中的相对湿度。

据观测，泛潮时空气相对湿度一般在40%以上。

氯盐渍土吸湿影响深度，只限于表层，最大只有12cm，见表11-4。

这一深度不足以影响土基的稳定性，并且还有利于干旱地区土基的施工与养护。

表11-4 氯盐吸湿影响深度1.2 氯盐渍土的力学性质1）抗剪强度氯盐渍土的抗剪强度与含盐量的关系见图11-1。

氯盐渍土的内摩擦角与含盐量的关系见图11-2。

图11-3所示为氯盐渍土的黏聚力与含盐量的关系。

图11-1 氯盐渍土的抗剪强度与含盐量关系图11-2 氯盐渍土的内摩擦角与含盐量关系图11-3 氯盐渍土的黏聚力与含盐量关系由图11-1可以看出，同一试件在一定含水量条件下，随着含盐量的增加，土的抗剪强度下降，当含盐量超过一定量时（约8%），土的抗剪强度又逐渐增大，至接近或超过非盐渍土的抗剪强度。

公路工程盐渍土路基施工技术设计分析公路交通是现代交通运输的重要组成部分，公路的质量和技术水平直接影响着交通运输的安全和效率。

而公路的建设则需要考虑到各种地质条件，其中盐渍土是一种特殊地质条件，对公路工程的设计和施工提出了很高的要求，本文就公路工程盐渍土路基的施工技术进行分析和设计。

一、盐渍土的特点盐渍土是指土壤中含有较高的盐类，其中主要成分有氯化物、硫酸盐和碳酸盐等。

干燥时，这些盐类会结晶并析出，影响土壤的结构和强度；潮湿时，盐类会溶解在水中，通过渗透和蒸发，使土壤中的盐分浓度逐渐增大，对道路的工程性能造成一定的影响。

盐渍土具有以下主要特点：1. 盐分渗透性强：盐类在水中易溶解，通过土壤孔隙的渗透和土壤水分的蒸发，盐分会逐渐向上渗透到路面层和基层，影响公路的强度和稳定性。

2. 盐分结晶性：干燥时，土壤中的盐类会结晶并析出，导致土壤中的颗粒间距加大，影响土壤的结构和强度。

3. 盐分含量高：盐渍土中盐分的含量一般较高，这会导致土壤的化学性质发生变化，影响土壤的工程性能。

针对盐渍土路基的特点，应采取相应的施工技术来解决问题，确保公路的质量和安全。

1. 土壤改良技术：针对盐渍土中盐分含量高的问题，可以采用土壤改良技术来降低土壤中的盐分含量。

常用的方法有水洗法、冲洗法和盐分迁移分解法等。

通过水洗和冲洗的方法能够将土壤中的盐分冲刷掉，而盐分迁移分解法则是通过添加化学物质来实现盐分的迁移和分解。

2. 增加路基的抗盐渗透性：针对盐分渗透性强的问题，可以采用增加路基的抗盐渗透性来解决。

常用的方法有铺设防渗层和加密路基养护等。

铺设防渗层是在路基表面铺设一层防渗材料，阻止盐分的渗透和侵害路基；加密路基养护则是通过增加路基的密实度和提高路基的抗渗透性来阻止盐分的渗透。

3. 控制土壤湿度：盐渍土在潮湿时盐分溶解在水中会对路基造成影响，因此需要控制土壤的湿度。

常用的方法有合理排水和排盐、加强路基的保温等。

合理排水和排盐是通过设置排水系统和处理排水的方式来控制土壤的湿度和盐分浓度；加强路基的保温则是通过采取保温措施来减少土壤的蒸发和盐分析出。

盐渍土特殊性质摘要：本文选取新疆罗布泊工程详细勘察的资料数据作为依据，首先对盐渍土的特殊性质进行分析，然后结合工程实例来测定其含水量，以供参考。

关键词：盐渍土；特殊性质；含水量；测定1.盐渍土的特殊性质什么是盐渍土？盐渍土的判别应符合如下要求：（1）岩土中含有石膏、芒硝、岩盐（硫酸盐或氯化物）等易溶盐，其含量大于0.3%，（2）自然环境具有溶陷、盐胀等特性。

盐渍土有自己独特的性质：首先，盐渍土的三相组成与一般土不同，液相中含有盐溶液，固相中含有结晶盐，尤其是易溶的结晶盐。

它们的相转变对土的大部分物理指标均有影响，因而，测定非盐渍土物理性质指标的常规土工试验方法对盐渍土不完全适用，对土的颗粒分析、塑限和液限试验结果以及重度、含水量等给出的不正确评价，会导致对土的名称和状态等的错误判断。

其次，盐渍土中的盐遇水溶解后，土的物理和力学性质指标均会发生变化，其强度会发生变化，其强度指标明显降低，所以盐渍土地基不能同一般的地基一样只考虑天然条件下的原始物理和力学性质指标。

第三，盐渍土地基浸水后，因盐溶解而产生地基溶陷。

地基溶陷量的大小主要取决于易溶盐的性质、含量及分布形态；取决于盐渍土的类别、原始结构状态和土层厚度；取决于浸水量、浸水时间和方式；取决于渗透方式和土的渗透性等。

第四，某些盐渍土（如含硫酸钠的土）地基，在温度或湿度变化时，会产生体积膨胀，对建筑和地面设施造成危害。

这种由于盐胀引起的地基变形的大小，取决于土中硫酸钠含量的多少以及土中温度和湿度的大小。

第五，盐渍土中的盐溶液会导致建筑物和地下设施的材料腐蚀。

腐蚀程度取决于材料的性质和状态以及盐溶液的浓度等。

2.工程实例含水量测定分析结合新疆罗布泊工程详细勘察的资料数据，做以下简单分析：目前 ,勘察单位测定盐渍土的含水量通常采用下式式中:w ——把盐看作土骨架的一部分的含水量 ,即土样所要求的含水量 %;——土样中含水质量 , g;——干土质量 ,即土样中土颗粒质量 , g;——土样中含盐质量 , g。
