输电线路常用架空导、地线型号表示及含义

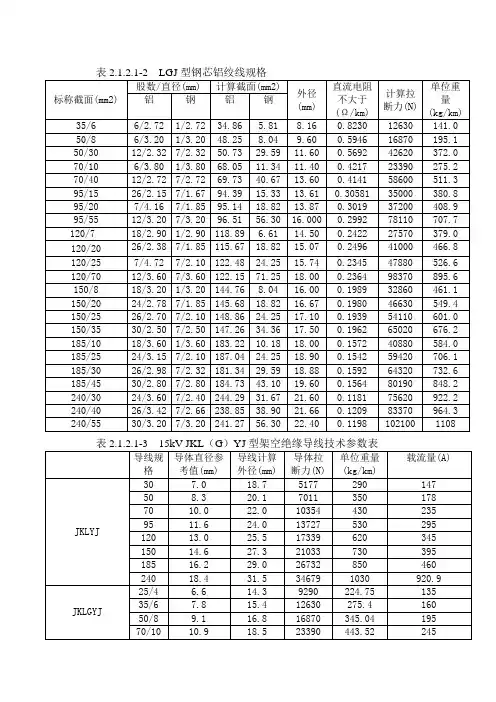

表2.1.2.1-2 LGJ型钢芯铝绞线规格
表2.1.2.1-3 15kV JKL（G）YJ型架空绝缘导线技术参数表
表2.1.2.1-4 镀锌钢绞线技术参数表
表3.1.2.3-2 交联聚乙烯平行集束绝缘架空电缆
表 3.1.2.3-3 BV、BLV型450/750V铜芯和铝芯聚氯乙烯绝缘电线
变压器额定电流的计算公式为输入额定电流：容量/√3/输入电压/效率输出额定电流：容量/√3/输出电压例如: 10KV/0.4KV 200KVA 效率0.95 的油侵变压器高压侧最大额定电流为12A 低压侧最大额定电流为288A
二次侧近似1.44*KVA(变压器容量,规格10kV/0.4kV)
口诀a ：
容量除以电压值，其商乘六除以十。

单位KV
对于高压为10KV低压为0.4KV的50KVA的变压器二次侧的最大电流是:50*1.44=72A。

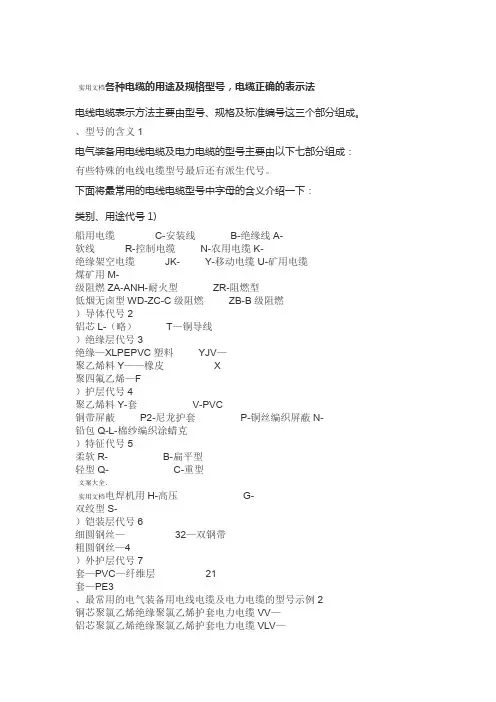

实用文档各种电缆的用途及规格型号，电缆正确的表示法电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。

、型号的含义1电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：类别、用途代号1)船用电缆C-安装线B-绝缘线A-软线R-控制电缆N-农用电缆K-绝缘架空电缆JK-Y-移动电缆U-矿用电缆煤矿用M-级阻燃ZA-ANH-耐火型ZR-阻燃型低烟无卤型WD-ZC-C级阻燃ZB-B级阻燃）导体代号2铝芯L-（略）T—铜导线）绝缘层代号3绝缘—XLPEPVC塑料YJV—聚乙烯料Y——橡皮X聚四氟乙烯—F）护层代号4聚乙烯料Y-套V-PVC铜带屏蔽P2-尼龙护套P-铜丝编织屏蔽N-铅包Q-L-棉纱编织涂蜡克）特征代号5柔软R-B-扁平型轻型Q-C-重型文案大全．实用文档电焊机用H-高压G-双绞型S-）铠装层代号6细圆钢丝—32—双钢带粗圆钢丝—4）外护层代号7套—PVC—纤维层21套—PE3、最常用的电气装备用电线电缆及电力电缆的型号示例2铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV22—聚氯乙烯绝缘聚氯乙烯护套控制电缆—KVV，一般用途单芯硬导体无护套电缆BV）—简称227IEC 01（BV，一般用途单芯软导体无护套电缆RV—简称227IEC 02 （RV），轻型聚氯乙烯护套电缆BVV—简称227IEC 10（BVV），轻型聚氯乙烯护套软线简称RVV（RVV）—227IEC 52，普通聚氯乙烯护套软线RVV简称RVV）—227IEC 53（铜芯聚氯乙烯绝缘电线—BV铜芯聚氯乙烯绝缘软电缆—BVR铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆—BVVB交联聚乙烯绝缘架空电缆JKLYJ—重型橡套软电缆YCW—YC、中型橡套软电缆—YZ、YZW轻型橡套软电缆YQW—YQ、电焊机电缆—YH文案大全．实用文档、规格3规格又由额定电压、芯数及标称截面组成。

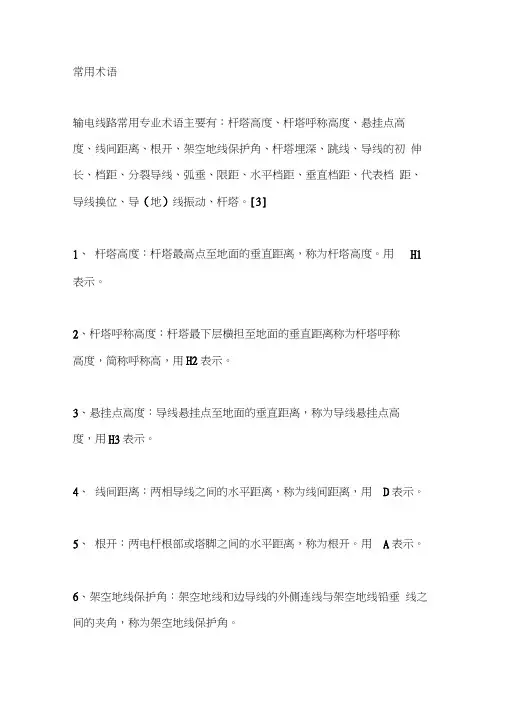

⼀⽂让您了解所有架空输电线路导线及导线型号1、导线材料及型号根据《电⼯术语架空线路》（GB/T 2900.51-1998）术语定义，通过电流的单股线或不相互绝缘的多股线组成的绞线称为导线（conducto）。

导线除具有良好的导电性能外，还应有⾜够的机械强度和较好的耐震、抗腐蚀性能，密度也尽可能⼩。

根据以上要求铜是理想的导线材料，其导电性能和机械强度均好，但价格较贵，除特殊需要外，输电线路⼀般不⽤。

铝质轻价廉，导电性能仅次于铜，但机械强度较低，抗腐蚀性也较差，不易在污秽区使⽤。

铝合⾦的导电性能与铝相近，机械强度接近铜，价格却⽐铜低，并具有良好的抗腐蚀性能，不⾜之处是铝合⾦受振动断股的现象⽐较严重。

钢具有较⾼的机械强度，价格低，但导电性能差，防腐蚀性能差，⼀般需镀锌处理抗防腐。

根据以上各种材料的性能，采⽤同⼀材料综合考虑⽆法满⾜其性能要求，故⼀般除合⾦导线外都采⽤两种或多种材料多股进⾏绞合使⽤。

⽬前是常⽤的导线主要有钢芯铝绞线、铝包钢芯铝绞线、钢芯铝合⾦绞线、铝合⾦芯铝绞线、中强度铝合⾦绞线等导线。

具体见下表：（图⽂点击放⼤阅读）注：1、铝绞线、铝合⾦绞线、钢芯铝绞线、防腐型钢芯铝绞线、钢芯铝合⾦绞线、防腐型钢芯铝合⾦绞线、铝合⾦芯铝绞线、铝包钢芯铝绞线、铝包钢芯铝合⾦绞线、防腐型铝包钢芯铝合⾦绞线、钢绞线、铝包钢绞线等执⾏标准为GB 1179-2017。

铝包钢绞线还有其冶⾦⾏业标准《铝包钢绞线》(YB/T 124-201)其命名⽅法与GB 1179-2017有⼀定的差异（其命名为：LBGJ-截⾯-导电率AC），其电⼒⾏业中主要以国家标准GB 1179-2017命名为主。

钢绞线有其冶⾦⾏业标准《镀锌钢绞线》（YB/T 5004-2012），其命名⽅法与GB 1179-2017有⼀定的差异（其命名为：结构 × 公称直径 - 抗拉强度 -钢绞线内钢丝锌层级别），其电⼒⾏业中主要以冶⾦⾏业标准YB/T 5004-2012 命名为主，本次主要介绍导线，所以这⾥不再介绍。

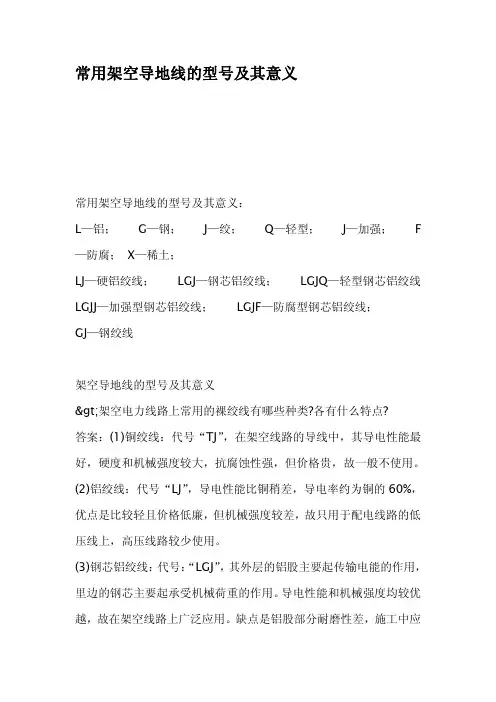

常用架空导地线的型号及其意义常用架空导地线的型号及其意义：L—铝；G—钢；J—绞；Q—轻型；J—加强；F —防腐；X—稀土；LJ—硬铝绞线；LGJ—钢芯铝绞线；LGJQ—轻型钢芯铝绞线LGJJ—加强型钢芯铝绞线；LGJF—防腐型钢芯铝绞线；GJ—钢绞线架空导地线的型号及其意义>架空电力线路上常用的裸绞线有哪些种类?各有什么特点?答案：(1)铜绞线：代号“TJ”，在架空线路的导线中，其导电性能最好，硬度和机械强度较大，抗腐蚀性强，但价格贵，故一般不使用。

(2)铝绞线：代号“LJ”，导电性能比铜稍差，导电率约为铜的60%，优点是比较轻且价格低廉，但机械强度较差，故只用于配电线路的低压线上，高压线路较少使用。

(3)钢芯铝绞线：代号：“LGJ”，其外层的铝股主要起传输电能的作用，里边的钢芯主要起承受机械荷重的作用。

导电性能和机械强度均较优越，故在架空线路上广泛应用。

缺点是铝股部分耐磨性差，施工中应防止损伤。

(4)轻型钢芯铝绞线：代号“LGJQ”，它与相同标称截面的钢芯铝绞线相比较，铝股部分的截面基本相同，而钢芯的截面要小一个等级，相应综合拉断力也小些，故称轻型钢芯铝绞线。

(5)加强型钢芯铝绞线：代号“LGJJ”，它与相同标称截面的钢芯铝绞线相比较，铝股部分的截面基本相同，而钢芯的截面要大一个等级，相应的综合拉断力也大一些，故称加强型钢芯铝绞线。

(6)镀锌钢绞线：代号“GJ”，机械强度大，但导电性能差，普遍用于避雷线，一般不用做导线。

但在个别的大跨越档，考虑到使用其他导线强度不够，也有以镀锌钢绞线作导线的。

(7)铝镁合金绞线：代号“HLJ”(热处理型铝铁硅合金绞线)、“HL2J”(非热处理型铝镁硅合金绞线)、“HL2GJ”(非热处理型钢芯铝镁硅合金绞线)，其导电性能接近于铝，导电率约为纯铝的80%～90%；机械强度接近于钢，和钢芯铝绞线相当，但其机械强度的裕度较小，性脆，抗振动性能较差。

(8)扩径钢芯铝绞线：代号“LGJK”(或“K”)，与相同截面的钢芯铝绞线相比，其直径要大一个等级，导电性能好。

架空输电线路电气参数计算一、提资参数表格式二、线路参数的计算：1.3倍。

导线的直流电阻可在导线产品样本中查到。

当线路的相导线为两分裂导线时，相当于两根导线并联，则其电阻应除以2。

多分裂导线以此类推。

1）单回路单导线的正序电抗：X1＝0.0029f lg(d m/r e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；r e－导线的有效半径，（m）；r e≈0.779rr－导线的半径，（m）。

2）单回路相分裂导线的正序电抗：X1＝0.0029f lg(d m/R e) Ω/km 式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；R e－相分裂导线的有效半径，（m）;n＝2 R e＝（r e S）1/2n＝4 R e＝1.091（r e S3）1/4n＝6 R e＝1.349（r e S5）1/6S－分裂间距，（m）。

3）双回路线路的正序电抗：X1＝0.0029f lg (d m/R e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）； a 。

c′。

dm＝12√（d ab d ac d a b′d ac′‵d ba d bc d ba′d bc′d ca d cb d ca′d cb′） b 。

b′。

d ab d bc ……分别为三相双回路导线间的轮换距离，（m）； c 。

a′。

R e－相分裂导线的有效半径，（m）;R e＝6√（r e3 d aa′d bb′d cc′）国内常用导线的线路正序电抗查《电力工程高压送电线路设计手册》第二版 P18～P19查表时注意：1）弄清计算线路有代表性的塔型（用得多的塔型），或有两种塔型时，用加权平均计算出线路的几何均距。

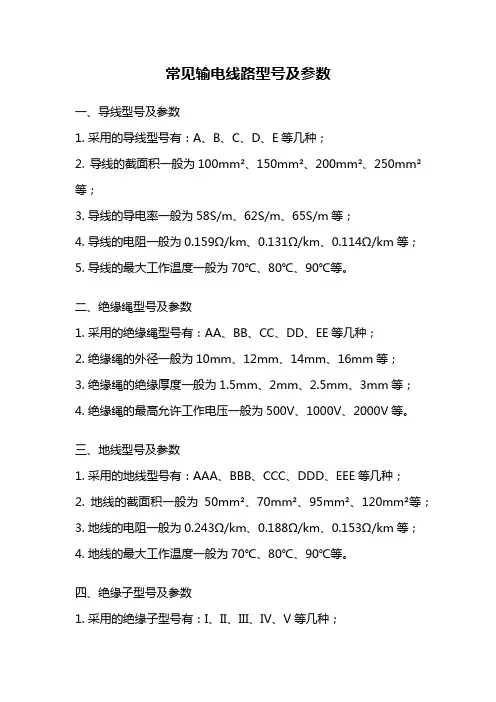

常见输电线路型号及参数一、导线型号及参数1. 采用的导线型号有：A、B、C、D、E等几种；2. 导线的截面积一般为100mm²、150mm²、200mm²、250mm²等；3. 导线的导电率一般为58S/m、62S/m、65S/m等；4. 导线的电阻一般为0.159Ω/km、0.131Ω/km、0.114Ω/km等；5. 导线的最大工作温度一般为70℃、80℃、90℃等。

二、绝缘绳型号及参数1. 采用的绝缘绳型号有：AA、BB、CC、DD、EE等几种；2. 绝缘绳的外径一般为10mm、12mm、14mm、16mm等；3. 绝缘绳的绝缘厚度一般为1.5mm、2mm、2.5mm、3mm等；4. 绝缘绳的最高允许工作电压一般为500V、1000V、2000V等。

三、地线型号及参数1. 采用的地线型号有：AAA、BBB、CCC、DDD、EEE等几种；2. 地线的截面积一般为50mm²、70mm²、95mm²、120mm²等；3. 地线的电阻一般为0.243Ω/km、0.188Ω/km、0.153Ω/km等；4. 地线的最大工作温度一般为70℃、80℃、90℃等。

四、绝缘子型号及参数1. 采用的绝缘子型号有：I、II、III、IV、V等几种；2. 绝缘子的材料一般有陶瓷、玻璃纤维增强塑料、硅橡胶等；3. 绝缘子的工作电压一般为10kV、35kV、110kV、220kV等；4. 绝缘子的耐电弧距离一般为20mm、30mm、40mm、50mm 等。

五、架空线路杆塔型号及参数1. 采用的杆塔型号有：I型、II型、III型、IV型、V型等几种；2. 杆塔的材料一般有钢管、钢板、混凝土等；3. 杆塔的高度一般为10m、15m、20m、25m等；4. 杆塔的最大承受风速一般为25m/s、30m/s、35m/s、40m/s等。

六、输电线路综合参数1. 输电线路的额定电压一般有10kV、35kV、110kV、220kV等；2. 输电线路的额定电流一般有50A、100A、200A、400A等；3. 输电线路的最大短路电流一般有1kA、5kA、10kA、20kA等；4. 输电线路的最大跨越距离一般有100m、200m、500m、1000m等。

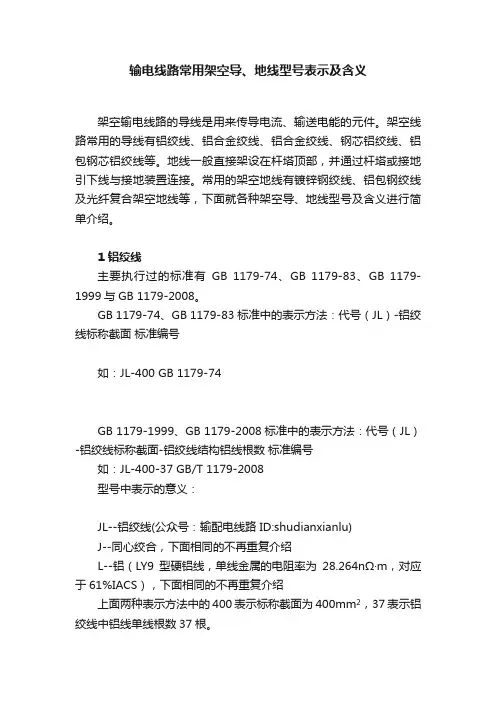

输电线路常用架空导、地线型号表示及含义架空输电线路的导线是用来传导电流、输送电能的元件。

架空线路常用的导线有铝绞线、铝合金绞线、铝合金绞线、钢芯铝绞线、铝包钢芯铝绞线等。

地线一般直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。

常用的架空地线有镀锌钢绞线、铝包钢绞线及光纤复合架空地线等，下面就各种架空导、地线型号及含义进行简单介绍。

1 铝绞线主要执行过的标准有GB 1179-74、GB 1179-83、GB 1179-1999与GB 1179-2008。

GB 1179-74、GB 1179-83标准中的表示方法：代号（JL）-铝绞线标称截面标准编号如：JL-400 GB 1179-74GB 1179-1999、GB 1179-2008标准中的表示方法：代号（JL）-铝绞线标称截面-铝绞线结构铝线根数标准编号如：JL-400-37 GB/T 1179-2008型号中表示的意义：JL--铝绞线(公众号：输配电线路 ID:shudianxianlu)J--同心绞合，下面相同的不再重复介绍L--铝（LY9型硬铝线，单线金属的电阻率为28.264nΩ·m，对应于61%IACS），下面相同的不再重复介绍上面两种表示方法中的400表示标称截面为400mm2，37表示铝绞线中铝线单线根数37根。

2 铝合金绞线主要执行过的标准有 GB 9329-88、GB 1179-1999与GB 1179-2008。

GB 9329-88标准中的表示方法：代号-铝合金绞线标称截面标准编号如：LH A J-400 GB 9329-88型号中表示的意义：LH A J--热处理铝镁硅合金绞线LH B J--热处理铝镁硅稀土合金绞线型号中400表示铝合金绞线标称截面为400mm2。

GB 1179-1999与GB 1179-2008标准中的表示方法：代号-铝合金绞线标称截面-铝合金绞线结构中铝合金线根数标准编号如：JLHA2-300-19 GB 1179-2008型号中表示的意义：JLHA1--热处理铝镁硅合金绞线JLHA2--热处理铝镁硅稀土合金绞线(公众号：输配电线路ID:shudianxianlu)LHA1--高强度铝合金线（单线金属的电阻率为32.840nΩ·m，对应于52.5%IACS）LHA2--高强度铝合金线（单线金属的电阻率为32.530nΩ·m，对应于53%IACS）型号中400表示铝合金绞线标称截面为400mm2，19表示铝合金绞线中铝合金线单线根数19根。

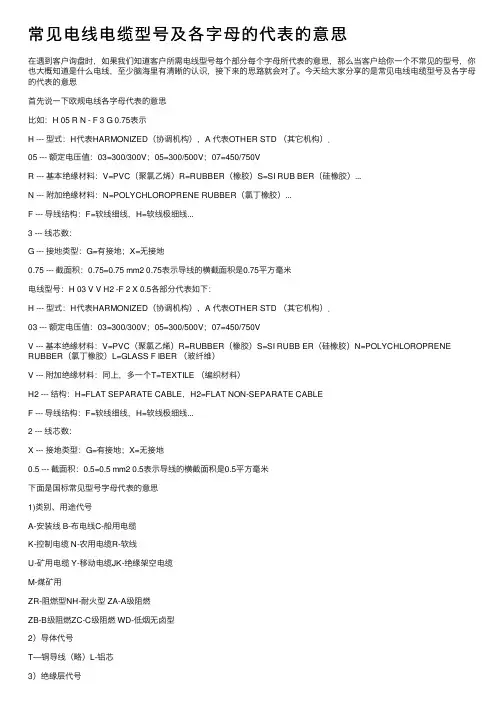

常见电线电缆型号及各字母的代表的意思在遇到客户询盘时，如果我们知道客户所需电线型号每个部分每个字母所代表的意思，那么当客户给你⼀个不常见的型号，你也⼤概知道是什么电线，⾄少脑海⾥有清晰的认识，接下来的思路就会对了。
