输电线路常用架空导、地线型号表示及含义

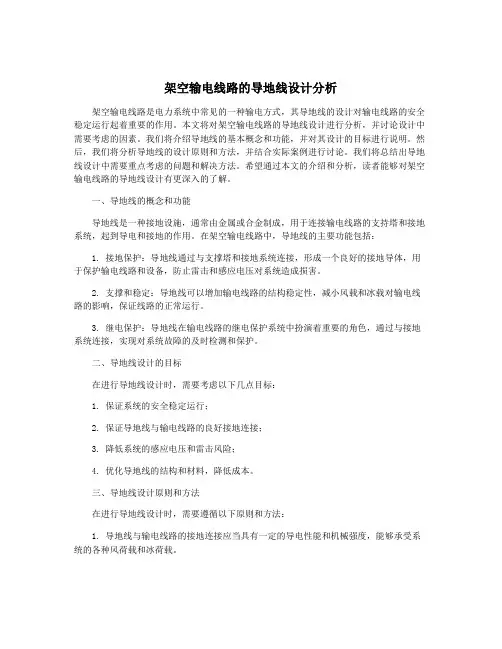

架空输电线路的导地线设计分析架空输电线路是电力系统中常见的一种输电方式，其导地线的设计对输电线路的安全稳定运行起着重要的作用。

本文将对架空输电线路的导地线设计进行分析，并讨论设计中需要考虑的因素。

我们将介绍导地线的基本概念和功能，并对其设计的目标进行说明。

然后，我们将分析导地线的设计原则和方法，并结合实际案例进行讨论。

我们将总结出导地线设计中需要重点考虑的问题和解决方法。

希望通过本文的介绍和分析，读者能够对架空输电线路的导地线设计有更深入的了解。

一、导地线的概念和功能导地线是一种接地设施，通常由金属或合金制成，用于连接输电线路的支持塔和接地系统，起到导电和接地的作用。

在架空输电线路中，导地线的主要功能包括：1. 接地保护：导地线通过与支撑塔和接地系统连接，形成一个良好的接地导体，用于保护输电线路和设备，防止雷击和感应电压对系统造成损害。

2. 支撑和稳定：导地线可以增加输电线路的结构稳定性，减小风载和冰载对输电线路的影响，保证线路的正常运行。

3. 继电保护：导地线在输电线路的继电保护系统中扮演着重要的角色，通过与接地系统连接，实现对系统故障的及时检测和保护。

二、导地线设计的目标在进行导地线设计时，需要考虑以下几点目标：1. 保证系统的安全稳定运行；2. 保证导地线与输电线路的良好接地连接；3. 降低系统的感应电压和雷击风险；4. 优化导地线的结构和材料，降低成本。

三、导地线设计原则和方法在进行导地线设计时，需要遵循以下原则和方法：1. 导地线与输电线路的接地连接应当具有一定的导电性能和机械强度，能够承受系统的各种风荷载和冰荷载。

2. 导地线的选择应当考虑材料的导电性能、耐腐蚀性能和机械性能，常见的导地线材料包括镀锌钢丝、铝合金线、镀锌钢丝铝绞线等。

3. 导地线的敷设应当考虑输电线路的地形和环境条件，保证导地线的牢固性和接地效果。

4. 导地线的电气参数应当满足系统的要求，包括接地电阻、绝缘电阻和接地电流容量等。

常用电缆型号各部分代号及其含义————————————————————————————————作者：————————————————————————————————日期：2常用电缆型号各部分代号及其含义类别、用处导体绝缘内保护层特征外保护层派生裸导线L---铝线T---铜线G---钢线J---绞制R---柔软Y---硬电力电缆V---塑料X---胶皮L---铝V---聚氯乙烯X---胶皮Y---聚乙烯H---胶套Q---铅包V---塑料护套P---屏蔽D---不滴油1---一级防腐2---二级防腐9---内铠装110---110KV120---120KV150---150KV电气装备电线电缆B---绝缘线DJ--计算机用线K---控制电缆R---软线（缆）Y---移动电缆ZR--阻燃V---聚氯乙烯X---胶皮XF---氯丁胶皮XG---硅胶皮Y---聚乙烯G---胶套P---屏蔽V---聚乙烯C---重型G---高压H---电焊机用Q---轻型R---柔软T---耐热Y---白蚁Z---中型0---相应的裸外护层32---镀锡铜丝编织2---铜带饶包3---铝箔/聚酯膜复合带饶包1---第一种（户外用）2---第二种0.3--拉断力0.3t(2400N)105---耐热150°通信电缆H----通信电缆HJ---局用电缆HP---配线电缆HU--矿用电缆G---铁心Z---纸V---聚氯乙烯Y---聚乙烯YF---泡沫聚乙烯X---橡胶Q---铅F---复合物V---塑料VV--双层塑料X---橡胶C---自承式J---交换机用P---屏蔽R---软结构T---填石灰膏Q---相应的裸外护层1---纤维外皮2---聚氯乙烯3---聚乙烯T---热带型电缆敷设端头的预留长度序号项目名称预留长度说明1 电缆敷设弛度、波形、万度、交叉 2.5% 按电缆全长计算2 电缆进入建筑物 2.0m 按规范规定最小值3 电缆进入沟内或吊架时引上（下）预留 1.5m 按规范规定最小值4 变电所进线、出线 1.5m 按规范规定最小值5 电力电缆终端头 1.5m 检修余量最小值6 电缆中间接头盒两端预留2.0m 检修余量最小值7 电缆进控制屏、保护屏及模拟盘等高+宽按盘面尺寸8 高压开关柜及低压配电盘、箱 2.0m 盘下进出线9 电缆进电动机0.5m 从电机接线盒起算10 厂用变压器 3.0m 从地平起算11 电缆绕过梁柱等增加长度按实际算按被绕物断面计算12 电梯电缆与电缆架固定处每处0.5m 规范最小值配管工程管子及敷设部分分类和代号序号管子材质敷设部位敷设方式代号1金属管电线管砖、混凝土结构配管砖、混凝土结构配管钢结构支架、钢索配管明配明配MASR2 钢管砖、混凝土结构配管砖、混凝土结构配管钢模板配管钢结构支架、钢索配管明配暗配暗配MAASR3 防爆钢管砖、混凝土结构配管砖、混凝土结构配管钢模板支架配管塔器照明配管明配暗配MAM4 可挠金属套管砖、混凝土结构配管吊棚内敷设暗配暗配MACC 金属软管5 塑料管硬聚氯乙烯管砖、混凝土结构配管砖、混凝土结构配管钢索配管明配明配MAM6 刚性阻燃管砖、混凝土结构配管吊棚内敷设明配暗配MACC7 半硬质阻燃管砖、混凝土结构、钢模板配管暗配 A8 半硬质阻燃管埋地DA电缆弯曲半径与电缆外径比值电缆护套类型电力电缆其它电缆单芯多芯多芯金属护套铅25D 15D 15D铝30D皱纹铝套和皱纹钢套20D非金属护套20D 15D 无铠装：10D，有铠装：15 D 连接设备导线预留长度（每一根线）序号项目预留长度说明1 各种开关箱、柜、板宽+高盘面尺寸2 独立安装（无箱、盘）的铁壳开关、闸刀开关、启动器、母线槽进出线盒等0.3m已安装对象中心算3 由地坪管子出口引至动力接线箱 1.0m 以管口计算4 电源与管内导线连接（管内穿线与软、硬母线接头）1.5m以管口计算5 出户线 1.5 m 以管口计算线路敷设方式的文字代号表达内容标注代号对照英文汉语拼音本资料塑制线槽PR XC VXC 硬质塑制管PC VG VG 半硬质塑制管FEC ZVG BYG 可挠型塑制管KRG 薄电线管TC DG DG 厚电线管G 水煤气钢管SC G GG 金属线槽SR GC GXC 电缆桥架CT瓷夹PL CJ塑制夹PCL VT蛇皮管CP瓷瓶、瓷柱式绝缘子K CP轨型护套线GBV线路敷设部位的文字代号表达内容标注代号对照英文汉语拼音本资料沿钢索敷设SR S S `沿屋架敷设BE LM LM 沿柱敷设CLE ZM ZM 沿墙敷设WE QM QM 沿天棚或顶棚敷设CE PM PM 在能进入的吊顶内敷设ACE PNM PNM 暗设在梁内BC LA LA 暗设在柱内CLC ZA ZA 暗设在墙内WC QA QA 暗设在地坪内FC DA DA 暗设在顶棚内CC PA PA 暗设在不能进入的吊顶内ACC PNA PNA架空线路导线截面MM2线路导线种类高压线路高压线路主干线分干线分支线主干线分干线分支线铝绞线、铝合金线120 70 35 70 50 35 钢芯铝绞线120 70 35 70 50 35 铜绞线——16 50 35 16架空线路导线最小截面MM2线路导线种类高压线路低压线路居民区非居民区铝绞线、铝合金线35 2516钢芯铝绞线2516铜绞线16 直径3.2mm 架空线路导线的最小距离M 线路导线种类＜40 50 60 70 80 90 100高压0.60 .065 .0.70 0.75 0.85 0.90 1.00 低压0.30 0.40 0.45 - - - -架空线路档距M电压地区高压低压城区40~~50 30~~45居民区35~~50 30~~40郊区50~~100 40~~60导线与地面的最小距离M线路通过地区线路电压高压低压居民区 6.50 6.00非居民区 5.50 5.00交通困难地区 4.50 4.00导线与山坡、峭壁、石之间最小净距M线路通过地区线路电压高压低压步行可达到的山坡 4.50 3.00步行不能达到的山坡、峭壁、岩石 1.50 1.00 导线与街道绿化树之间的最小距离M最大弧垂时的垂直距离最大风偏时的水平距离高压低压高压低压1.50 1.002.00 1.00电杆埋设深度M杆高8 9 10 11 12 13 15 埋深 1.50 1.60 1.70 1.80 1.90 2.00 2.30。

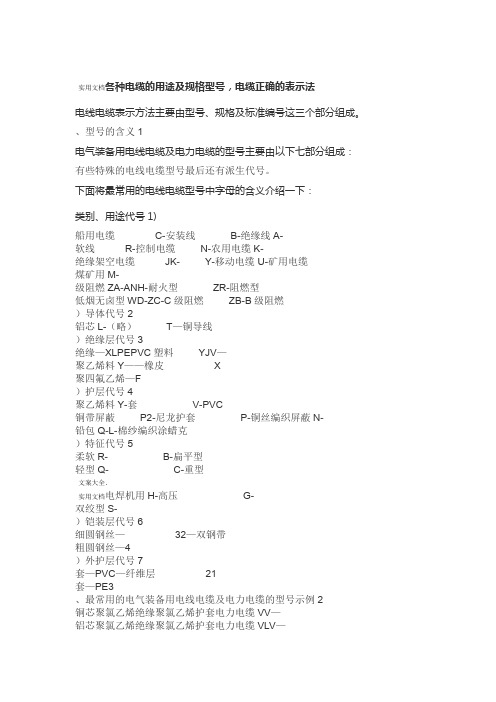

实用文档各种电缆的用途及规格型号，电缆正确的表示法电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。

、型号的含义1电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：类别、用途代号1)船用电缆C-安装线B-绝缘线A-软线R-控制电缆N-农用电缆K-绝缘架空电缆JK-Y-移动电缆U-矿用电缆煤矿用M-级阻燃ZA-ANH-耐火型ZR-阻燃型低烟无卤型WD-ZC-C级阻燃ZB-B级阻燃）导体代号2铝芯L-（略）T—铜导线）绝缘层代号3绝缘—XLPEPVC塑料YJV—聚乙烯料Y——橡皮X聚四氟乙烯—F）护层代号4聚乙烯料Y-套V-PVC铜带屏蔽P2-尼龙护套P-铜丝编织屏蔽N-铅包Q-L-棉纱编织涂蜡克）特征代号5柔软R-B-扁平型轻型Q-C-重型文案大全．实用文档电焊机用H-高压G-双绞型S-）铠装层代号6细圆钢丝—32—双钢带粗圆钢丝—4）外护层代号7套—PVC—纤维层21套—PE3、最常用的电气装备用电线电缆及电力电缆的型号示例2铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV22—聚氯乙烯绝缘聚氯乙烯护套控制电缆—KVV，一般用途单芯硬导体无护套电缆BV）—简称227IEC 01（BV，一般用途单芯软导体无护套电缆RV—简称227IEC 02 （RV），轻型聚氯乙烯护套电缆BVV—简称227IEC 10（BVV），轻型聚氯乙烯护套软线简称RVV（RVV）—227IEC 52，普通聚氯乙烯护套软线RVV简称RVV）—227IEC 53（铜芯聚氯乙烯绝缘电线—BV铜芯聚氯乙烯绝缘软电缆—BVR铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆—BVVB交联聚乙烯绝缘架空电缆JKLYJ—重型橡套软电缆YCW—YC、中型橡套软电缆—YZ、YZW轻型橡套软电缆YQW—YQ、电焊机电缆—YH文案大全．实用文档、规格3规格又由额定电压、芯数及标称截面组成。

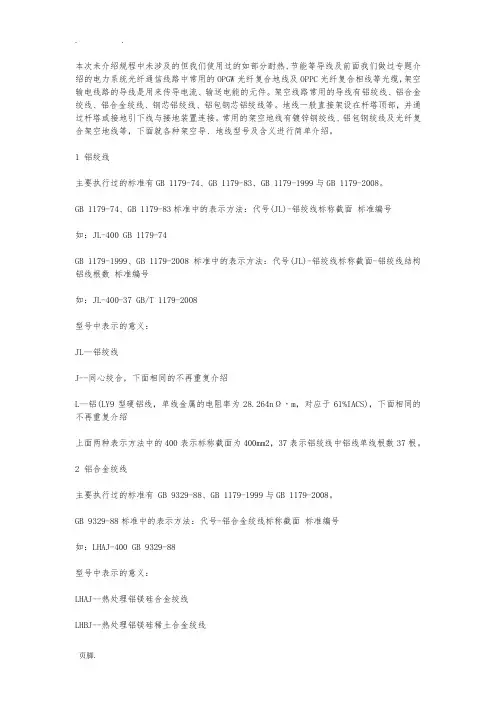

本次未介绍规程中未涉及的但我们使用过的如部分耐热、节能等导线及前面我们做过专题介绍的电力系统光纤通信线路中常用的OPGW光纤复合地线及OPPC光纤复合相线等光缆，架空输电线路的导线是用来传导电流、输送电能的元件。

架空线路常用的导线有铝绞线、铝合金绞线、铝合金绞线、钢芯铝绞线、铝包钢芯铝绞线等。

地线一般直接架设在杆塔顶部，并通过杆塔或接地引下线与接地装置连接。

常用的架空地线有镀锌钢绞线、铝包钢绞线及光纤复合架空地线等，下面就各种架空导、地线型号及含义进行简单介绍。

1 铝绞线主要执行过的标准有GB 1179-74、GB 1179-83、GB 1179-1999与GB 1179-2008。

GB 1179-74、GB 1179-83标准中的表示方法：代号(JL)-铝绞线标称截面标准编号如：JL-400 GB 1179-74GB 1179-1999、GB 1179-2008标准中的表示方法：代号(JL)-铝绞线标称截面-铝绞线结构铝线根数标准编号如：JL-400-37 GB/T 1179-2008型号中表示的意义：JL--铝绞线J--同心绞合，下面相同的不再重复介绍L--铝(LY9型硬铝线，单线金属的电阻率为28.264nΩ˙m，对应于61%IACS)，下面相同的不再重复介绍上面两种表示方法中的400表示标称截面为400mm2，37表示铝绞线中铝线单线根数37根。

2 铝合金绞线主要执行过的标准有 GB 9329-88、GB 1179-1999与GB 1179-2008。

GB 9329-88标准中的表示方法：代号-铝合金绞线标称截面标准编号如：LHAJ-400 GB 9329-88型号中表示的意义：LHAJ--热处理铝镁硅合金绞线LHBJ--热处理铝镁硅稀土合金绞线型号中400表示铝合金绞线标称截面为400mm2。

GB 1179-1999与GB 1179-2008标准中的表示方法：代号-铝合金绞线标称截面-铝合金绞线结构中铝合金线根数标准编号如：JLHA2-300-19 GB 1179-2008型号中表示的意义：JLHA1--热处理铝镁硅合金绞线JLHA2--热处理铝镁硅稀土合金绞线LHA1--高强度铝合金线(单线金属的电阻率为32.840nΩ˙m，对应于52.5%IACS)LHA2--高强度铝合金线(单线金属的电阻率为32.530nΩ˙m，对应于53%IACS)型号中400表示铝合金绞线标称截面为400mm2，19表示铝合金绞线中铝合金线单线根数19根。

⼀⽂让您了解所有架空输电线路导线及导线型号1、导线材料及型号根据《电⼯术语架空线路》（GB/T 2900.51-1998）术语定义，通过电流的单股线或不相互绝缘的多股线组成的绞线称为导线（conducto）。

导线除具有良好的导电性能外，还应有⾜够的机械强度和较好的耐震、抗腐蚀性能，密度也尽可能⼩。

根据以上要求铜是理想的导线材料，其导电性能和机械强度均好，但价格较贵，除特殊需要外，输电线路⼀般不⽤。

铝质轻价廉，导电性能仅次于铜，但机械强度较低，抗腐蚀性也较差，不易在污秽区使⽤。

铝合⾦的导电性能与铝相近，机械强度接近铜，价格却⽐铜低，并具有良好的抗腐蚀性能，不⾜之处是铝合⾦受振动断股的现象⽐较严重。

钢具有较⾼的机械强度，价格低，但导电性能差，防腐蚀性能差，⼀般需镀锌处理抗防腐。

根据以上各种材料的性能，采⽤同⼀材料综合考虑⽆法满⾜其性能要求，故⼀般除合⾦导线外都采⽤两种或多种材料多股进⾏绞合使⽤。

⽬前是常⽤的导线主要有钢芯铝绞线、铝包钢芯铝绞线、钢芯铝合⾦绞线、铝合⾦芯铝绞线、中强度铝合⾦绞线等导线。

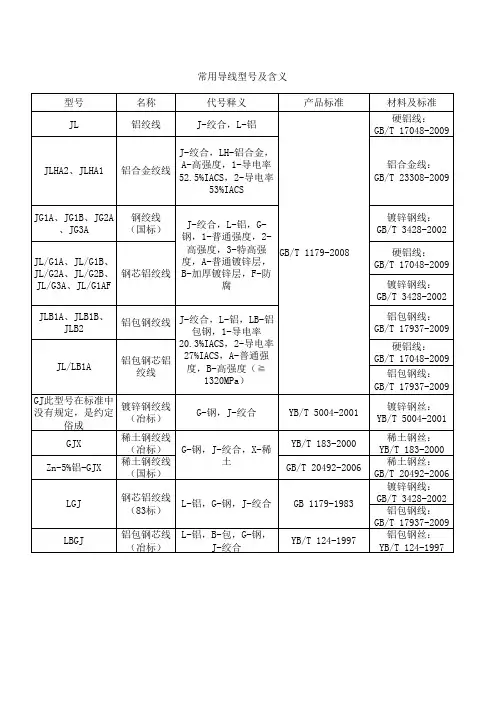

具体见下表：（图⽂点击放⼤阅读）注：1、铝绞线、铝合⾦绞线、钢芯铝绞线、防腐型钢芯铝绞线、钢芯铝合⾦绞线、防腐型钢芯铝合⾦绞线、铝合⾦芯铝绞线、铝包钢芯铝绞线、铝包钢芯铝合⾦绞线、防腐型铝包钢芯铝合⾦绞线、钢绞线、铝包钢绞线等执⾏标准为GB 1179-2017。

铝包钢绞线还有其冶⾦⾏业标准《铝包钢绞线》(YB/T 124-201)其命名⽅法与GB 1179-2017有⼀定的差异（其命名为：LBGJ-截⾯-导电率AC），其电⼒⾏业中主要以国家标准GB 1179-2017命名为主。

钢绞线有其冶⾦⾏业标准《镀锌钢绞线》（YB/T 5004-2012），其命名⽅法与GB 1179-2017有⼀定的差异（其命名为：结构 × 公称直径 - 抗拉强度 -钢绞线内钢丝锌层级别），其电⼒⾏业中主要以冶⾦⾏业标准YB/T 5004-2012 命名为主，本次主要介绍导线，所以这⾥不再介绍。

常用架空导地线的型号及其意义常用架空导地线的型号及其意义：L—铝；G—钢；J—绞；Q—轻型；J—加强；F —防腐；X—稀土；LJ—硬铝绞线；LGJ—钢芯铝绞线；LGJQ—轻型钢芯铝绞线LGJJ—加强型钢芯铝绞线；LGJF—防腐型钢芯铝绞线；GJ—钢绞线架空导地线的型号及其意义>架空电力线路上常用的裸绞线有哪些种类?各有什么特点?答案：(1)铜绞线：代号“TJ”，在架空线路的导线中，其导电性能最好，硬度和机械强度较大，抗腐蚀性强，但价格贵，故一般不使用。

(2)铝绞线：代号“LJ”，导电性能比铜稍差，导电率约为铜的60%，优点是比较轻且价格低廉，但机械强度较差，故只用于配电线路的低压线上，高压线路较少使用。

(3)钢芯铝绞线：代号：“LGJ”，其外层的铝股主要起传输电能的作用，里边的钢芯主要起承受机械荷重的作用。

导电性能和机械强度均较优越，故在架空线路上广泛应用。

缺点是铝股部分耐磨性差，施工中应防止损伤。

(4)轻型钢芯铝绞线：代号“LGJQ”，它与相同标称截面的钢芯铝绞线相比较，铝股部分的截面基本相同，而钢芯的截面要小一个等级，相应综合拉断力也小些，故称轻型钢芯铝绞线。

(5)加强型钢芯铝绞线：代号“LGJJ”，它与相同标称截面的钢芯铝绞线相比较，铝股部分的截面基本相同，而钢芯的截面要大一个等级，相应的综合拉断力也大一些，故称加强型钢芯铝绞线。

(6)镀锌钢绞线：代号“GJ”，机械强度大，但导电性能差，普遍用于避雷线，一般不用做导线。

但在个别的大跨越档，考虑到使用其他导线强度不够，也有以镀锌钢绞线作导线的。

(7)铝镁合金绞线：代号“HLJ”(热处理型铝铁硅合金绞线)、“HL2J”(非热处理型铝镁硅合金绞线)、“HL2GJ”(非热处理型钢芯铝镁硅合金绞线)，其导电性能接近于铝，导电率约为纯铝的80%～90%；机械强度接近于钢，和钢芯铝绞线相当，但其机械强度的裕度较小，性脆，抗振动性能较差。

(8)扩径钢芯铝绞线：代号“LGJK”(或“K”)，与相同截面的钢芯铝绞线相比，其直径要大一个等级，导电性能好。

常见输电线路型号及参数一、导线型号及参数1. 采用的导线型号有：A、B、C、D、E等几种；2. 导线的截面积一般为100mm²、150mm²、200mm²、250mm²等；3. 导线的导电率一般为58S/m、62S/m、65S/m等；4. 导线的电阻一般为0.159Ω/km、0.131Ω/km、0.114Ω/km等；5. 导线的最大工作温度一般为70℃、80℃、90℃等。

二、绝缘绳型号及参数1. 采用的绝缘绳型号有：AA、BB、CC、DD、EE等几种；2. 绝缘绳的外径一般为10mm、12mm、14mm、16mm等；3. 绝缘绳的绝缘厚度一般为1.5mm、2mm、2.5mm、3mm等；4. 绝缘绳的最高允许工作电压一般为500V、1000V、2000V等。

三、地线型号及参数1. 采用的地线型号有：AAA、BBB、CCC、DDD、EEE等几种；2. 地线的截面积一般为50mm²、70mm²、95mm²、120mm²等；3. 地线的电阻一般为0.243Ω/km、0.188Ω/km、0.153Ω/km等；4. 地线的最大工作温度一般为70℃、80℃、90℃等。

四、绝缘子型号及参数1. 采用的绝缘子型号有：I、II、III、IV、V等几种；2. 绝缘子的材料一般有陶瓷、玻璃纤维增强塑料、硅橡胶等；3. 绝缘子的工作电压一般为10kV、35kV、110kV、220kV等；4. 绝缘子的耐电弧距离一般为20mm、30mm、40mm、50mm 等。

五、架空线路杆塔型号及参数1. 采用的杆塔型号有：I型、II型、III型、IV型、V型等几种；2. 杆塔的材料一般有钢管、钢板、混凝土等；3. 杆塔的高度一般为10m、15m、20m、25m等；4. 杆塔的最大承受风速一般为25m/s、30m/s、35m/s、40m/s等。

六、输电线路综合参数1. 输电线路的额定电压一般有10kV、35kV、110kV、220kV等；2. 输电线路的额定电流一般有50A、100A、200A、400A等；3. 输电线路的最大短路电流一般有1kA、5kA、10kA、20kA等；4. 输电线路的最大跨越距离一般有100m、200m、500m、1000m等。
