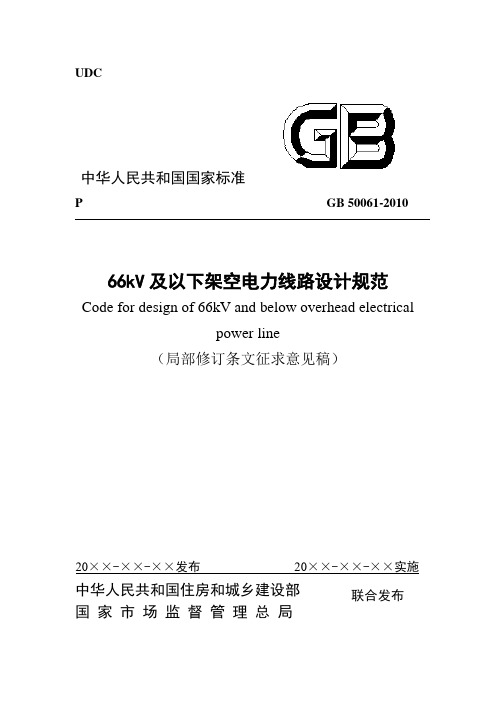

66kV及以下架空电力线路设计规范局部修订条文征求意见稿2021
UDC中华人民共和国国家标准P GB 50061-201066kV及以下架空电力线路设计规范Code for design of 66kV and below overhead electricalpower line（局部修订条文征求意见稿）20××-××-××发布20××-××-××实施中华人民共和国住房和城乡建设部联合发布国家市场监督管理总局《66kV及以下架空电力线路设计规范》GB50061-2010局部修订条文对照表（方框部分为删除内容，下划线部分为增加内容）2345678910313233中华人民共和国国家标准66kV及以下架空电力线路设计规范GB 50061条文说明342 术语和符号2.1.8~2.1.9本条引用了《标称电压高于1000V架空线路绝缘子第1部分交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则》GB/T1001.1中的术语。
2.1.13～2.1.16 本条引用《交流电气装置的过电压保护和绝缘配合设计规范》GB/T 50064中的相关术语。
353 路径3.0.3 科学合理地选择架空电力线路路径，是架空电力线路路径安全运行、施工方便、造价合理的基本保证，也会提高架空电力线路路径的综合经济技术效益和社会效益。
本条提出的要求是基本原则，在具体工程设计中应根据实际情况贯彻执行。
影响路径的主要因素概括起来为下述三个方面：1）与规划布局的关系，工程环境条件等自然因素；2）线路施工、运行和其它设施互相影响及交通条件；3）远、近期的结合。
因此，应在正确处理好上述因素基础上，统筹兼顾、经济合理的选出路径方案。
《电力设施保护条例》规定在现有电力线路保护区内不得兴建建筑物、构筑物，并规定新建架空电力线路一般不得跨越房屋，且不得跨越储存易燃、易爆物品仓库的区域。
本条第5款根据《建筑设计防火规范》GB 50016规定了架空电力线与甲、乙类厂房（仓库），可燃材料堆垛，甲、乙、丙类液体储罐，液化石油气储罐，可燃、助燃气体储罐的最小水平距离要求。
输电线路局部更换架空地线作业指导书
5.3 耐张段 输电线路中两相邻耐张杆塔之间所包含的线路段。
5.4 弧垂 导线两悬点连线上的任意一点到架空导线间的垂直距离称该点弧垂。通常所说的弧垂是指与导线两
悬点连线平行的架空导线切线间的垂直距离。 5.5 画印
1
Q/YNDW 113.2.012-2005
紧线时在满足弧垂要求后，在导线表面上挂点处的相应位置所作的印记。 5.6 锚线
qyndw11320122005附录a地线展放等级评定标准及检查方法表评定标准允许偏差性质检查验收项目合格优良检查方法关键地线规格符合设计要求核对图纸实物检关键因施工损伤补修管处理符合规范第715条第7177114条平均每5kg线路不超过1个补修检查记录现场检查关键因施工损伤接续管处理符合规范第716条第7177114条平均每公里线路不超过1个接续检查记录现场检查关键同一档内连接管与补修管数量符合规范第729检查记录现场检查外观地线外观质量符合规定检查记录现场检查10qyndw11320122005附录b紧线质量等级标准及检查方法表评定标准允许偏差性质检查验收项目合格优良检查方法关键对交叉跨越物及对地距离符合设计要求经纬仪测量关键耐张连接金具符合设计要求与原设计图纸核对重要跳线制作符合规范要求曲线平滑美观观察110kv52542220kv重要地线弧垂紧线当时大跨越1最大1m08最大08m经纬仪和钢尺110kv200150220kv及以上300250重要地线相间弧垂偏差mm大跨越500400经纬仪和钢尺外观地线弧垂符合设计要求线间距均匀协调美观观察11qyndw11320122005附录c输电线路检修报告检修内容及项目
2
Q/YNDW 113.2.012-2005
号、明确分工，做好安全保护措施。作业前工作负责人应对起重工作和工器具进行全面检查， 无异常方可作业。 6.4.2 起重机械如绞磨、汽车吊、手摇绞磨等必须安置平稳牢固，并设有制动和逆制装置。 6.4.3 当重物吊离地面后，工作负责人应再检查各受力部位，无异常情况后方可正式起吊。 6.4.4 在起吊牵引过程中，受力钢丝绳的周围、上下方、内角侧和地线下方，严禁有人停留 和通过。 6.4.5 使用开门滑车，应将开门的钩环扣紧，必要时用绑线扎牢，防止绳索自动跑出。 6.4.6 起重时，在起重机械的滚筒上至少应绕有 5 圈钢丝绳，拖尾钢丝绳应随时拉紧，并由 有经验的人负责。 6.4.7 起重工器具应妥善保管，定期检查试验。钢丝绳应定期浸油，发现有断丝、断股或损 伤严重者，严禁使用。 6.4.8 绳索在使用前必须仔细检查，所承受的荷重不准超过规定：麻绳、棕绳用作一般荷重 吊绳时，按其截面 10N/mm²计算，用作捆绑时按 5 N/mm²计算，在受潮湿状态下，允许荷重减 少一半。 6.5 搭拆跨越架工作时要避免倒架伤人和摔跌 6.5.1 高处用的跨越架，必须能承受站在上面的人员和材料重量之和，并留有一定的安全裕 度。 6.5.2 跨越架必须搭设牢固，绑扎用的铁线必须符合要求。 6.5.3 搭设跨越架必须由专人负责统一指挥，立杆和支杆的底端要埋入地下，深度应视土质 情况决定，埋杆时要将土夯实，必要时绑设地横木。 6.5.4 搭设跨越架，工作负责人要始终监护、检查，发现问题及时纠正处理。 6.5.5 禁止在脚手架上超重聚集人员，或放置超过荷重的材料，造成脚手架倒塌。 6.5.6 拆除脚手架时，应遵守下列规定：
5.4 弧垂 导线两悬点连线上的任意一点到架空导线间的垂直距离称该点弧垂。通常所说的弧垂是指与导线两
悬点连线平行的架空导线切线间的垂直距离。 5.5 画印
1
Q/YNDW 113.2.012-2005
紧线时在满足弧垂要求后，在导线表面上挂点处的相应位置所作的印记。 5.6 锚线
qyndw11320122005附录a地线展放等级评定标准及检查方法表评定标准允许偏差性质检查验收项目合格优良检查方法关键地线规格符合设计要求核对图纸实物检关键因施工损伤补修管处理符合规范第715条第7177114条平均每5kg线路不超过1个补修检查记录现场检查关键因施工损伤接续管处理符合规范第716条第7177114条平均每公里线路不超过1个接续检查记录现场检查关键同一档内连接管与补修管数量符合规范第729检查记录现场检查外观地线外观质量符合规定检查记录现场检查10qyndw11320122005附录b紧线质量等级标准及检查方法表评定标准允许偏差性质检查验收项目合格优良检查方法关键对交叉跨越物及对地距离符合设计要求经纬仪测量关键耐张连接金具符合设计要求与原设计图纸核对重要跳线制作符合规范要求曲线平滑美观观察110kv52542220kv重要地线弧垂紧线当时大跨越1最大1m08最大08m经纬仪和钢尺110kv200150220kv及以上300250重要地线相间弧垂偏差mm大跨越500400经纬仪和钢尺外观地线弧垂符合设计要求线间距均匀协调美观观察11qyndw11320122005附录c输电线路检修报告检修内容及项目
2
Q/YNDW 113.2.012-2005
号、明确分工，做好安全保护措施。作业前工作负责人应对起重工作和工器具进行全面检查， 无异常方可作业。 6.4.2 起重机械如绞磨、汽车吊、手摇绞磨等必须安置平稳牢固，并设有制动和逆制装置。 6.4.3 当重物吊离地面后，工作负责人应再检查各受力部位，无异常情况后方可正式起吊。 6.4.4 在起吊牵引过程中，受力钢丝绳的周围、上下方、内角侧和地线下方，严禁有人停留 和通过。 6.4.5 使用开门滑车，应将开门的钩环扣紧，必要时用绑线扎牢，防止绳索自动跑出。 6.4.6 起重时，在起重机械的滚筒上至少应绕有 5 圈钢丝绳，拖尾钢丝绳应随时拉紧，并由 有经验的人负责。 6.4.7 起重工器具应妥善保管，定期检查试验。钢丝绳应定期浸油，发现有断丝、断股或损 伤严重者，严禁使用。 6.4.8 绳索在使用前必须仔细检查，所承受的荷重不准超过规定：麻绳、棕绳用作一般荷重 吊绳时，按其截面 10N/mm²计算，用作捆绑时按 5 N/mm²计算，在受潮湿状态下，允许荷重减 少一半。 6.5 搭拆跨越架工作时要避免倒架伤人和摔跌 6.5.1 高处用的跨越架，必须能承受站在上面的人员和材料重量之和，并留有一定的安全裕 度。 6.5.2 跨越架必须搭设牢固，绑扎用的铁线必须符合要求。 6.5.3 搭设跨越架必须由专人负责统一指挥，立杆和支杆的底端要埋入地下，深度应视土质 情况决定，埋杆时要将土夯实，必要时绑设地横木。 6.5.4 搭设跨越架，工作负责人要始终监护、检查，发现问题及时纠正处理。 6.5.5 禁止在脚手架上超重聚集人员，或放置超过荷重的材料，造成脚手架倒塌。 6.5.6 拆除脚手架时，应遵守下列规定：
电力线路质量通病防治措施修订稿
15
线路防护质量通病防治
设计单位应给出杆塔标牌的固定位置、螺栓的规格。线路杆号牌、标示牌、警示牌安装要牢固、规范，应面向小号侧，或面向道路或人员活动方向。杆塔基础应按照设计要求做好护坡和排水沟，靠近季节性河流和容易冲刷的杆塔基础要有相应的保护措施。多回路铁塔色标漆涂刷要清晰简洁、干净，涂刷色标工作最好在地面完成，以防止瓷瓶、铁塔污染。
单位工程
十堰郧县南化110kV线路工程
监理单位
湖北环宇工程建设监理有限公司
开工日期
2015年11月16日
工程地点
十堰郧县南化镇
竣工日期
2016年06月18日
序号
防治项目
主要措施
1
设计定位质量通病防治
要求设计单位线路路径确定后要取得当地政府的许可协议，其协议内容应满足设计及施工需要；选择塔位时充分考虑施工及运行维护的要求；统一接地螺栓孔的位置、个数，明确其作用；架空避雷线与变电站架构的连接应有便于接地电阻测量的断开点。
8
铁塔构件变形、镀锌层磨损等质量通病防治
对塔材的运输和装卸，采取防止变形及磨损的措施；塔材进场检验时，必要时对塔材材质和锌层厚度进行复检；悬浮抱杆下拉线的设置宜采用吊装带，当采用钢丝绳时必须对被绑扎的部位进行保护；塔材吊点位置要合理，过宽塔片、过长交叉材要采取补强措施，绑扎吊点处要设置圆木并绑扎衬垫材料保护；地面转向滑车严禁直接利用塔腿、基础立柱代替地锚使用。应设专用卡具，或在塔腿内侧跟部设置的滑车锚固铁件或锚固孔；严禁强行组装造成构件变形。
电力线路质量通病防治措施
十堰郧县南化110kV输电线路工程
质量通病防治措施
施工单位（章）
2015年11月08日
十堰郧县南化110kV输电线路工程审签页
线路防护质量通病防治
设计单位应给出杆塔标牌的固定位置、螺栓的规格。线路杆号牌、标示牌、警示牌安装要牢固、规范，应面向小号侧，或面向道路或人员活动方向。杆塔基础应按照设计要求做好护坡和排水沟，靠近季节性河流和容易冲刷的杆塔基础要有相应的保护措施。多回路铁塔色标漆涂刷要清晰简洁、干净，涂刷色标工作最好在地面完成，以防止瓷瓶、铁塔污染。
单位工程
十堰郧县南化110kV线路工程
监理单位
湖北环宇工程建设监理有限公司
开工日期
2015年11月16日
工程地点
十堰郧县南化镇
竣工日期
2016年06月18日
序号
防治项目
主要措施
1
设计定位质量通病防治
要求设计单位线路路径确定后要取得当地政府的许可协议，其协议内容应满足设计及施工需要；选择塔位时充分考虑施工及运行维护的要求；统一接地螺栓孔的位置、个数，明确其作用；架空避雷线与变电站架构的连接应有便于接地电阻测量的断开点。
8
铁塔构件变形、镀锌层磨损等质量通病防治
对塔材的运输和装卸，采取防止变形及磨损的措施；塔材进场检验时，必要时对塔材材质和锌层厚度进行复检；悬浮抱杆下拉线的设置宜采用吊装带，当采用钢丝绳时必须对被绑扎的部位进行保护；塔材吊点位置要合理，过宽塔片、过长交叉材要采取补强措施，绑扎吊点处要设置圆木并绑扎衬垫材料保护；地面转向滑车严禁直接利用塔腿、基础立柱代替地锚使用。应设专用卡具，或在塔腿内侧跟部设置的滑车锚固铁件或锚固孔；严禁强行组装造成构件变形。
电力线路质量通病防治措施
十堰郧县南化110kV输电线路工程
质量通病防治措施
施工单位（章）
2015年11月08日
十堰郧县南化110kV输电线路工程审签页
《110kv+750kv架空输电线路施工及验收规范》与《110+50
《110kv 750kv架空输电线路施工及验收规范》与《110 50《110kV~750kV架空输电线路施工及验收规范》与《110~500kV架空送电线路施工及验收规范》差异综述1、增加了第二章术语、增加了第三章基本规定、在测量章节中删除了视距法测距，增加了卫星定位测量、在现场浇筑基础工程中，试块的养护修订为标准养护、在架线工程中删除了爆压工艺内容。
总则1、第1.0.3条:架空输电线路工程应按照批准和经会审的设计文件施工。
需要变更设计时，应经原设计单位确认。
第1.0.4条:架空输电线路工程施工前应有经审批的施工组织设计文件和配套的施工方案等技术文件。
(旧版本为第1.0.3条:架空送电线路工程必须按照批准的设计文件和经有关方面会审的设计施工图施工。
当需要变更设计时，应经设计单位同意)。
2、第1.0.5条:采用新技术、新工艺、新流程、新装备和新材料应经过试验、测试及试点验证，判定符合本规范要求时，方可采用(旧版本为第1.0.4条:新技术、新材料、新工艺必须经过试验、测试及试点验证，判定符合本规范要求时方可采用)。
述语增加第2.0.1条:卫星定位测量:利用2台或2台以上接收机同时接收多颗定位卫星信号，确定地面点相对位置的方法。
第2.0.2条:卫星定位:通过卫星定位测量的空间位置精度因子，来直观地计算并显示所观测卫星的几何分布状况。
第2.0.3条:对地距离:在规定条件下，任何带电部分与地之间的最小距离。
第2.0.4条:水胶比:水泥混凝土或砂浆中拌和水(不包括骨料吸收的水)与胶凝材料的质量比。
第2.0.5条:多年冻土:持续2年或2年以上冻结不融的土层，又称永久冻土。
第2.0.6条:热棒:一种由碳素无缝钢管制成的高效热导装置，具有独特的单向传热性能:热量只能从地面下端向地面上端传输，反向不能传热。
第2.0.7条:接地降阻模块:由低电阻材料预制成固定形状的接地单元。
原材料及器材的检验1、增加第3.0.3条:“并应根据检验结果确定是否使用或降级使用”。
对输电线路架空地线接地方式探讨 熊权义
对输电线路架空地线接地方式探讨熊权义摘要：光纤复合架空地线（OPGW）是由输电线路架空地线与光纤复合而成，兼具地线防雷和通信的功能。
文章主要对输电线路光纤复合架空地线接地方式进行了简要分析，以供参考。
关键词：输电线路；架空地线；特点；方式光纤复合架空地线（OPGW）不但兼具地线和光缆的双重功能，而且还能有效提高电力杆塔的利用效率，节省电力建设的投资。
OPGW作为高压输电线路的屏蔽线、防雷线和通信线，不但能对电力导线抗雷闪放电提供保护，而且能在高压输电线路发生短路故障时起屏蔽作用，减少短路电流对电网和通信网的干扰和负面影响。
光纤复合架空地线目前所采用的接地方式均为逐塔接地。
在线路运行中,逐塔接地的OPGW中将有感应电流流过,从而产生一定的电能损耗。
在整个线路工程全寿命使用期间,OPGW所消耗的总电能很大。
因此,本文重点分析了分段绝缘单点接地方式,对建设“节能型、环保型”输电线路具有积极意义。
1架空地线概述架空地线装设在导线上方，且直接接地，作为防雷保护之用，以减少雷击导线的机会，提高线路的耐雷水平，降低雷击跳闸率，保证线路安全送电。
架空线路距离长，且暴露在旷野之中，遭受雷击的机会较多，应根据网路的电压等级、负荷的重要性，以及所经地段雷电日的多少和投资情况，可沿全线或仅在变电所进、出线段装设架空地线。
雷电是客观的自然现象，是无法防止的。
架空地线的工作原理和避雷针是一样的，它是架设在架空线路上方的金属导线，并接地良好。
它能有效地将雷电的放电引入大地。
当架空线路遇到雷击时，可能打在线缆上，也可能打在电杆上。
雷击线缆时，在线缆上将产生远高于线路电压的所谓“过电压”。
而避雷线可以保护住线缆，使雷尽量落在避雷线上，并通过电杆上的金属部分和埋设在地下的接地装置，使雷电流流入大地。
在雷击不严重的110千伏及较低电压的线路上，通常仅在靠近变电所两公里左右范围内装设架空地线，作为变电所进线的防雷措施。
架空地线一般使用镀锌钢绞线架设，常用的截面是25、35、50、70平方毫米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输电线路架空地线 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-输电线路架空地线输配电线路*大飞1、概述架空输电线路一般由基础、杆塔、金具、绝缘子、导线、地线（含OPGW光缆）、接地设施等部分组成（如下图）。
在架空输电线路导线上方，为尽量避免输电线路导线直接遭受雷击而架设的电力线，既为架空地线（简称地线），又称为避雷线。
架空地线除具有防雷作用以外还具有短路电流分流的重要作用。
图架空输电线路的基本组成架空输电线路分布广、地处旷野、纵横交错，延绵数百公里，在雷雨季节容易遭受雷击而引起送电中断，成为电力系统中发生停电事故的主要原因之一。
安装架空地线可以减少雷害事故，提高线路运行的安全性。
架空地线是高压输电线路结构的重要组成部分。
高压、超高压及特高压变电所占地面积广，要求防直击雷的区域大，安装避雷针会有困难，因而有时也采用架空地线保护，架空地线都是架设在被保护的导线上方。
在线路上方出现雷云对地面放电时，雷闪通道容易首先击中架空地线，使雷电流进入大地，以保护导线正常送电。
同时，架空地线还有电磁屏蔽作用，当线路附近雷云对地面放电时，可以降低在导线上引起的雷电感应过电压，减少雷电直接击于导线的机会。
架空地线必须与杆塔接地装置牢固相连，以保证遭受雷击后能将雷电流可靠地导入大地，降低塔顶电位，并且避免雷击点电位突然升高而造成反击，提高耐雷水平。
图雷击地线（雷击杆塔与地线为反击雷）据统计数据显示，生活用电及工农业用电中，电力系统断电跳闸事故主要因素分别为雷击、人为或是自然灾害等，而其中雷电导致跳闸约占总跳闸数的40%~70%，尤其是在多雷、土壤电阻率高、地形复杂的地区雷击故障尤为突出。
相关资料表面，日本50%以上事故的雷击输电线路引起，美国275kV~500kV总长为2700km的输电线路连续三年雷害事故占总事故的比例高达60%。
天气变化是不可控因素，所以只能在人力可控范围内，提高输电系统的安全性及防灾性。
架空地线就是电力系统减灾防灾的一项重要技术措施。
输电线路架空地线运用实践表明，架空地线能有效防止雷电直击输电导线；当雷击输电线路杆塔时，架空地线能起到分流作用，减小杆塔塔顶电位，防止雷电反击；当雷击输电线路附近大地时，架空地线能起到屏蔽作用，降低输电导线上的感应雷过电压。
2 作用防止雷击导线减少了雷电直击导线的机会，降低了线路绝缘承受的雷电过电压幅值。
当雷击于塔顶或地线上时，塔身电位很高，加在绝缘子串上的电压等于塔身电位与导线电位之差，这个电压一般远比雷电直接击中导线时绝缘子串上的电压低，不会导致闪络放电。
但是，如果接地电阻很大，则塔身电位将会很高，这时就会发生逆闪络，也就是通常说的“反击”。
雷电流分流作用当雷击塔顶时，架空地线对雷电流有分流的作用，减少流入杆塔的雷电流，使杆塔顶电位降低。
对导线有耦合作用当雷击塔顶或地线时，由于耦合，导线电位将抬高，所以耦合可使绝缘子串上的电压降低。
因此，为了减少“反击”，在接地电阻很难降低时，可以利用架空地线的分流、耦合性质，在导线下面再增加一条耦合地线。
对导线有屏蔽作用由于架空地线接地，所以可以起到屏蔽感应雷对导线的作用，降低感应雷过电压。
具备通信功能常规的架空地线经过适当改装，把光纤放置在以铝包钢线绞制成的具地线与通信双重功能的架空地线 --光纤复合架空地线（OPGW），它具有避雷、通信等多种功能。
3、防雷原理架设架空地线是高压、超高压及特高压线路防雷的基本措施，架设于输电线路杆塔顶端，其保护原理是：当雷云放电接近地面时，它使地面电场发生畸变，在架空地线顶端，形成局部电场强度集中空间，以影响雷电先导放电的发展方向，引导雷电向架空地线放电，再通过接地引下线和接地装置将雷电流引入大地，从而使被保护物体免受雷击。
架空地线的材料一般是镀锌钢绞线、铝包钢绞线和光纤复合架空地线，特殊情况下也用钢芯铝绞线、铜包钢绞线或镁铝合金绞线。
架空地线在杆塔上的位置如下图所示。
图架空地线在杆塔上的位置架空地线使雷云先导放电电场畸变的范围（即高度）是有限的。
当雷电先导刚开始形成时，架空地线不能影响它的发展路径，如下图左图所示，只有当雷电先导通道发展到离地面一定高度H（称为定向高度）时，架空地线才可能影响雷电先导的发展方向，如下图右图所示，使雷电先导通道沿着电场强度最大的方向击向架空地线。
这个雷电定向高度H与架空地线架设高度h有关，根据模拟实验，h≤30 m，H≈20h；h>30 m时，H≈600h。
图架空地线对雷电先导发展的影响4、类型架空地线由于不负担输送电流的功能，所以不要求具有与导线相同的导电率和导线截面，架空地线一般采用镀锌钢绞线。
镀锌钢绞线因为导电性能、防腐性能差，多用于以前的老线路，近年来，国内外架空输电线路采用良导线架空地线的也较多，即用铝合金或铝包钢导线制成的架空地线。
这种地线导电性能较好，可以改善线路输电性能，减轻对邻近通信线的干扰。
由于铝包钢绞线具有高机械性能、高导电性和良好的抗腐蚀性的优点，现在国内多采用铝包钢绞线。
随着电力工业的迅速发展，电力系统现代化管理水平的提高，在电力系统内部需要传递的信息形式和信息容量日益增多。
综合光纤通信的传输容量大、速度快、适于远距离传输、能抗电磁感应和串音干扰等优点，铝包钢线的高机械性能、高导电性和良好的抗腐蚀性，把光纤放置在以铝包钢线绞制成的具地线与通信双重功能的架空地线叫光纤复合架空地线，一般称作OPGW光缆。
OPGW光缆具有防雷、通信等多种功能，由于光纤具有抗电磁干扰、自重轻等特点，它可以安装在输电线路杆塔顶部而不必考虑最佳架挂位置和电磁腐蚀等问题，所以OPGW光缆现在在架空输电线路地线中应用较多。
采用OPGW光缆作为架空地线具有许多优点：①传输信号损耗小，通信质量高，光缆的芯数可以较多；②安全性好，不易被盗割，也不易遭到破坏性枪击；③适应用于多种电压等级的输电线路；④光缆与常规地线同为一体，避免了重复建设和维护的巨大费用。
工程中采用多大的架空地线，不同冰区与不同的导线截面对于的截面是不一样的，除满足规程要求的截面要求外，还需要满足因线路发生故障时，地线上会通过很大的短路电流，使地线温度急剧升高，很可能导致地线损坏，因此，选择的架架空地线还应满足热稳定的要求。
图架空地线5、保护角架空输电线路需要采用架空地线将被保护的导线全部置于它的保护范围内。
此保护范围通常用保护角α来表示，α角是指架空地线与最外侧的导线所处的平面和架空地线垂直于地面的平面之间所构成的夹角（如下图所示）。
保护角越小，架空地线就越可靠的保护线路。
图?单地线保护角示意图单架空地线，为介绍保护角，可提高架空地线的悬挂高度，但会增加杆塔重量，导致造价升高。
架空地线就越可靠的保护线路。
一般架空单地线保护角α不大于25°为宜。
图?双地线保护角示意图双架空地线的保护范围大于单架空地线，在设计中可以采用地线外移的方法，减少架空地线的保护角，增强地线保护的可靠性。
实际经验证明，只要双架空地线之间的距离不大于架空地线与中间导线高度差的5倍，中间导线便可以可靠保护。
对于采用双架空地线的输电线路，单回路塔330kV及以下线路的保护角α不宜大于15°；单回路塔500kV~750kV及以下线路的保护角α不宜大于10°；对于同塔双回或多回路110kV线路的保护角α不宜大于10°；220kV及以上的线路的保护角α不宜大于0°。
6、架设原则地线架设在导线上方，综合考虑架空地线的保护范围、保护角度及经济型三方面的因素，在满足耐雷水平后架空地线架设需满足下列要求。
3kV~10kV 混凝土杆架空电力线路，在多雷区可架设地线。
35kV 架空电力线路在变电站（所）进出线段宜架设地线，加挂地线长度一般宜为~ 。
66kV 架空电力线路年平均雷暴日数为30d 以上的地区，宜沿全线架设地线。
110kV 输电线路宜沿全线架设地线，在年平均雷暴日数不超过15d 或运行经验证明雷电活动轻微的地区，可不架设地线。
无地线的输电线路，宜在变电站或发电广的进线段架设1km~2km 地线。
220kV~330kV 输电线路应沿全线架设地线，年平均雷暴日数不超过15d 的地区或运行经验证明雷电活动轻微的地区，可架设单地线，山区宜架设双地线。
500kV~750kV 输电线路应沿全线架设双地线。
当采用双地线时，两根地线之间的距离不大于地线与导线间垂直距离的5倍。
750kV及以下架空输电线路一般档距的档距中央，导线与地线在档距中央的距离，在+15℃气温，无风无冰条件时，应不小于S≥+1?式计算的值，式中S为计算档导线与地线在档距中央的距离(m)，L为计算档档距(m)。
具体可以参考《》。
7、节能要求我国110 kV及以上输电线路架空地线主要有普通地线(镀锌钢绞线、铝包钢绞线等)和光纤复合架空地线2种，基于防雷和通信考虑，架空地线大多采取逐基接地方式，由于架空地线与导线间存在电磁感应，架空地线中产生较大的感应电流。
广东电网在对1条双地线都逐基接地500 kV线路架空地线感应电流实测时架空地线感应电流达70 A，电能损耗达 x104 kW "h/a"km，可见，对于电压等级较高的输电线路架空地线电能损耗不容忽视，但传统输配电线损计算只考虑导线电能损耗，其大小基于负荷电流和导线电阻，对架空地线电能损耗未足够重视。
为减小架空地线逐基接地或多点接地引起的电磁感应电流及电能损耗，实现架空地线节能，并综合考虑架空地线防雷、通信性能，一般用带放电间隙绝缘子使之与杆塔相互绝缘，利用间隙（一般放电间隙距离取20mm~30mm，需要融冰时放电间隙距离可取50mm~100mm）引导雷电流入地，这样，可利用架空地线作为载波通道并减少电能感应损耗。
由于架空绝缘地线与杆塔相连接的带放电间隙的绝缘子的间隙的距离不易整定，整定距离过小，雷击时的工频续流不易切断，大负荷电流时的高感应电压可能导致间隙长期击穿放电，对地线金具、OPGW等产生危害；整定距离过大，短路故障时地线绝缘子不易击穿，不能起到很好的分流效果，同时对电力系统的保护装置及通信产生不利的影响。
为降低架空地线逐塔接地引起的由于电磁感应在架空地线回路或架空地线与大地回路产生的电磁感应电流及电能损耗，同时解决采用架空绝缘地线因间隙的距离整定过小或过大产生的危害，电压等级较高的线路宜采用分段绝缘单点接地的方式，接地点可设置在架空地线端部或中部。
线路正常运行时(对应经济电流密度)，地线端部因导、地线间电磁耦合，架空地线上产生的电磁感应电压宜限制在1000V及以下，当地线电磁感应电压未超过1000V 时，宜采用单点接地方式；当电磁感应电压超过1000V 时，为降低地线端部感应电压，宜采用地线分段或地线换位、导地线配合换位等方式等措施降低绝缘架空地线单点接地时端部电磁感应电压。
