输电线路架空地线接地方式对线路零序参数的影响分析

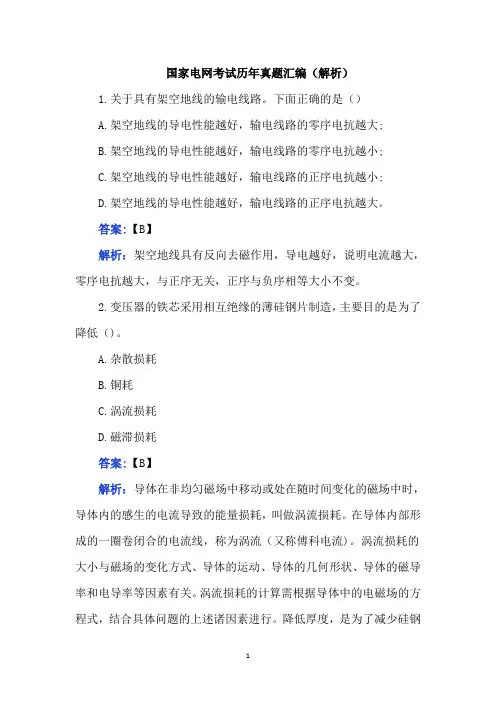

国家电网考试历年真题汇编（解析）1.关于具有架空地线的输电线路。

下面正确的是（）A.架空地线的导电性能越好，输电线路的零序电抗越大;B.架空地线的导电性能越好，输电线路的零序电抗越小;C.架空地线的导电性能越好，输电线路的正序电抗越小;D.架空地线的导电性能越好，输电线路的正序电抗越大。

答案:【B】解析：架空地线具有反向去磁作用，导电越好，说明电流越大，零序电抗越大，与正序无关，正序与负序相等大小不变。

2.变压器的铁芯采用相互绝缘的薄硅钢片制造，主要目的是为了降低（)。

A.杂散损耗B.铜耗C.涡流损耗D.磁滞损耗答案:【B】解析：导体在非均匀磁场中移动或处在随时间变化的磁场中时，导体内的感生的电流导致的能量损耗，叫做涡流损耗。

在导体内部形成的一圈卷闭合的电流线，称为涡流（又称傅科电流)。

涡流损耗的大小与磁场的变化方式、导体的运动、导体的几何形状、导体的磁导率和电导率等因素有关。

涡流损耗的计算需根据导体中的电磁场的方程式，结合具体问题的上述诸因素进行。

降低厚度，是为了减少硅钢片中的涡流损耗，使用取向硅钢，是因为取向硅钢有高磁导率。

3.下列说法正确的是（）A.B.变压器带纯电阻负载时，当负载电流增加，输出电压一定不变C.变压器中铁耗为可变损耗，因为它随电源电压而变D.变压器中铜耗为不变损耗，因为折算时保持它不变答案：【A】解析：变压器短路试验是为了测量绕组的电阻和电抗参数，空载试验是为了测取铁芯的电和电纳（漏抗):变压器绕组损耗（铜损)与电流有关，故也称为可变损耗，变压器铁芯损耗与电压有关，电压规定的可变动范围小，认为电压基本上不变动，故称为不变损耗:变压器带负载运行时，当接入纯电阻负载时，当负载增加时，传输功率不变时，输出的电压是会变小的。

通过以上分析可知选项【A】为正确答案。

4.电力线路的等值电路中，电阻参数R主要反映电流流过线路产生的（）A.热效应B.电场效应C.磁场效应D.电晕损耗答案:【A】解析：根据电力线路的等值电路可知，线路的电阻反映线路产生的热效应，电抗反映线路的磁场效应，电导反映线路的电晕损耗，对地电容反映线路产生的电场效应，故正确答案选A5.下列关于等值电的电阻说法正确的是（）A.等值电路中各绕组的电阻，是各绕组实际电阻按照变压器变比归算的同一电压等级的电阻值B.等值电路中各绕组的电阻就是各绕组的实际电阻C.等值电路中各绕组的电阻是各绕组的等效电阻归算的同一电压等级的电阻值D.等值电路中各绕组的电阻一定为正值，因为绕组总有电阻存在答案:【B】解析：各绕组中的电阻是按等效电阻进行归算的，有可能出现负值情况6.关于具有架空地线的输电线路，下面说法正确的是（）A.架空地线的导电性能越好，输电线路的零序电抗越大B.架空地线的导电性能越好，输电线路的零序电抗越小C.架空地线的导电性能越好，输电线路的正序电抗越小D.架空地线的导电性能越好，输电线路的正序电抗越大答案:【B】解析：对于具有架空地线的输电线路，当输电线路流过零序电流时，架空地线和大地共同构成零序电流的回路，架空地线电流与线路电流方向相反，故其磁场对输电线路的磁场作用其去磁作用，若架空地线的导电性能越好，它与大地分流时分得的电流越大(构成并联电路)，则去磁的作用越强虽，此时线路零序电抗则越小。

浅谈架空输电线路参数分析摘要: 电力架空输电线路的参数分析，比较了这些线路的特点和差异，对产生差异的原因进行理论分析，得出共性规律，并对实际测量中发现的问题及处理措施进行了详细介绍，提出了在实际测量中应注意的问题。

关键词: 输电线路;技术分析;测量0 引言输电线工频参数包括正序、负序、零序阻抗，正序、零序电容。

输电线是静止元件，其正、负序阻抗相同。

电力系绕正常运行时，电源是对称的，则测量工频参数时，所用的试验电源必须对称，相序必须与变电站的工作电源隔离，常使用隔离变压器隔离。

新建高压输电线路在投运前，除检查线路绝缘、核对相序、测量直流电阻外，还应测量各种工频参数，作为计算系统短路电流、继电保护整定、推算潮流分布和选择合理运行方式的实际依据。

本文对近期新建或改建的6 条500kv 和6 条220 kv 架空输电线路，2 条220 kv 及2 条110 kv 电力电缆的工频参数的测量结果进行了理论分析，得到一些有意义的结论。

1、测量方法及结果输电线路工频参数的测量中的传统试验方法，主要测量设备是pmm21 型多功能测试仪（该仪器可同时测量单相或三相的电压、电流、功率、相位等参数并可以存储）。

1. 1 直流电阻测量较短线路的直流电阻测量必须考虑测试引下线的电阻，建议测量时首先将测试侧线路地刀合上，测量接线附加电阻。

测量的接线(附加) 直阻为011～012ω，线路长度较短时这个电阻不可忽略。

所测500kv 线路导线型号4 ×l gj x2300/ 40 ，换算到20 °c单位长度直阻为01028ω/ km。

通常实际测量的线路正序电阻比直流电阻应略大，且单位长度的直阻值有分散性，必须实际测量。

1. 2 正序阻抗测量:算得单导线电抗值约014ω/ km ，而分裂根数为2 、3 、4 时，电抗分别降低到0133 、0130 、0128ω/ km左右。

在测量正序阻抗时，要求线路末端三相短路不接地。

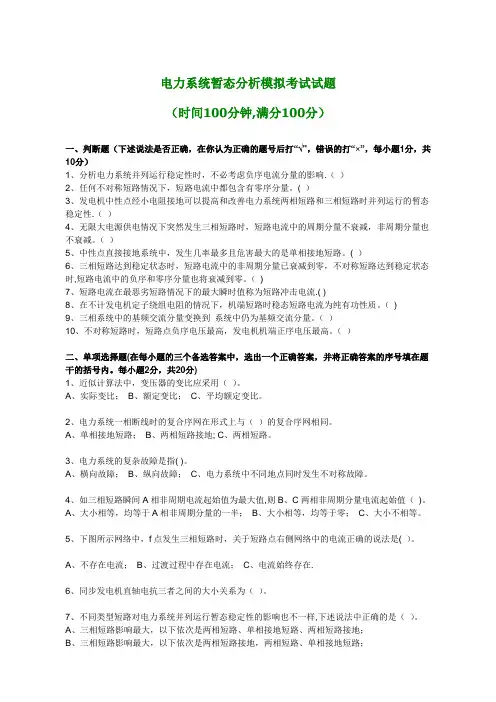

电力系统暂态分析模拟考试试题（时间100分钟，满分100分）一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题1分，共10分）1、分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响。

（）2、任何不对称短路情况下，短路电流中都包含有零序分量。

（）3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。

（）4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。

（）5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。

（）6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时，短路电流中的负序和零序分量也将衰减到零。

（）7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。

（）8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。

（）9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。

（）10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。

（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共20分)1、近似计算法中，变压器的变比应采用（）。

A、实际变比；B、额定变比；C、平均额定变比。

2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。

A、单相接地短路；B、两相短路接地；C、两相短路。

3、电力系统的复杂故障是指（）。

A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。

4、如三相短路瞬间A相非周期电流起始值为最大值，则B、C两相非周期分量电流起始值（）。

A、大小相等，均等于A相非周期分量的一半；B、大小相等，均等于零；C、大小不相等。

5、下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是（）。

10kV架空线路零序CT安装位置对零序电流保护的影响分析摘要：现有主力火电机组10kV高压厂用配电设计中，主流的配电线路均为绝缘电缆，在设计中并未考虑线路零序CT安装位置对10kV架空裸导线线路零序保护的影响，随着直供电政策的颁布，发电企业大用户直供电项目取得突飞猛进的发展，大多数直供电项目中为了成本控制，输电线路往往采用架空裸导线这种设计方式，架空裸导线运行环境比绝缘电缆复杂、恶劣，架空裸导线存在被雷击的情况，因此，高压开关柜内零序CT与避雷器的安装位置对零序保护有很大的影响，本文针对发电企业在直供电项目设计验收中，对采用10kV架空线路裸导线配电方式下零序CT安装位置对零序电流保护影响进行分析，希望能够引起广大同仁的重视。

关键词：架空线路；零序保护；安装位置1、10kV架空线路零序CT安装位置存在的问题二郎电厂一期工程高压厂用电系统电压采用10kV一级电压，每台机设2段高压厂用母线、高厂变选用1台分裂变，单元机组设置1台高压厂用工作变压器，采用无载调压分裂变，接线方式为D/yn1-yn1，低压侧中性点经小电阻接地；2台机组共用一台高压启动备用变压器，采用有载调压分裂变，接线方式为Yn/yn12-yn12+d，高压侧中性点直接接地，低压侧中性点经小电阻接地。

在未开展直供电项目前，10kV高压厂用系统馈线开关配置了北京四方公司生产的CSC237A、CSC237C数字式电动机综合保护装置以及CSC241C、CSC241G数字式厂用变保护装置，在原有CT配置配置情况下，对于各种故障状态，各保护均能正确动作，但随着直供电项目不断取得突破，我厂已经成功签署三个直供电项目，直供电项目均采用10kV电压等级输电，在用户端采用变压器进行380V电压等级配电，由于用户用电容量均小于2000kVA，因而馈线开关选择不带差动保护功能的CSC241C变压器保护装置，第一、二个项目由于距离较近，采用了电缆沟道敷设绝缘电缆的方式进行配电，变压器保护装置对于各种故障仍能正确动作，第三个直供电项目用户距离我厂较远，综合考虑到降低成本，采用了架空裸导线线路配电方式，在馈线开关原有的CT配置（如图1）情况下，开关柜内反映相电流的三只电流互感器安装在真空断路器下口与避雷器上端之间，这三只CT构成了开关配电线路以及变压器的电流速断、过电流、负序过流、电流加速保护，这些保护能较好的切除配电线路以及变压器各种相间故障。

电力系统暂态分析模拟考试试题（时间100分钟，满分100分）一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题1分，共10分）1、分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响。

（）2、任何不对称短路情况下，短路电流中都包含有零序分量。

（）3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。

（）4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。

（）5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。

（）6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时，短路电流中的负序和零序分量也将衰减到零。

（）7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。

（）8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。

（）9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。

（）10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。

（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共20分)1、近似计算法中，变压器的变比应采用（）。

A、实际变比；B、额定变比；C、平均额定变比。

2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。

A、单相接地短路；B、两相短路接地；C、两相短路。

3、电力系统的复杂故障是指（）。

A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。

4、如三相短路瞬间A相非周期电流起始值为最大值，则B、C两相非周期分量电流起始值（）。

A、大小相等，均等于A相非周期分量的一半；B、大小相等，均等于零；C、大小不相等。

5、下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是（）。

国家电网招聘考试电气工程专业知识（多项选择题）模拟试卷8(题后含答案及解析)全部题型 2. 多项选择题多项选择题1．影响架空线的零序电抗的因素有( )。

A．架空线路的架设方式B．架空线路的架设结构C．架空线路的材料D．架空回路有无地线正确答案：A,B,C,D。

2．关于对称分量法，正序负序零序的特点正确的是( )。

“ value1=“A”>A．” value1=“B”>B．” value1=“C”>C．D．零序分量：大小相等，相位不相同正确答案：A,B,C。

解析：正序分量特点：顺时针方向为负序分量特点：逆时针方向为零序分量特点：大小相等，相位相同，即．3．平行架设的两回三相架空输电线路中通过方向相同的零序电流时，下列说法正确的有( )。

A．如果三相导线不是对称排列，则每两个“导线一大地”回路间的互电抗是不相等的B．零序电抗比正序电抗几乎大三倍，这是由于零序电流三相同相位，相间的互感使每相的等值电感增大的缘故C．平行架设的两回三相架空输电线中通过方向相同的零序电流时，第一回路的任意两相对第三相的互感产生助磁作用D．第二回路的所有三相对第一回路的第三相的互感也产生助磁作用正确答案：A,B,C,D。

4．架空地线对线路零序阻抗的影响，下列说法正确的有( )。

A．由于架空地线的影响，线路的零序阻抗将增大B．由于架空地线的影响，线路的零序阻抗将减小C．架空地线相当于导线旁边的一个短路线圈，它对导线起去磁作用D．架空地线相当于导线旁边的一个短路线圈，它对导线起增磁作用正确答案：B,C。

5．下列故障存在零序电流的有( )。

A．三相短路B．两相短路C．单相短路D．两相短路接地正确答案：C,D。

6．下列说法正确的有( )。

A．中性点不接地系统发生单相接地短路时，中性点电位升至相电压B．中性点不接地系统发生单相接地故障时，非故障相电压升至线电压C．两相短路不接地没有零序分量且正序和负序电流大小相等，方向相同D．两相短路，非故障相电压等于故障前电压，故障相电压幅值降低一半正确答案：A,B,D。

1、什么是动力系统、电力系统、电力网？答:通常把发电企业的动力设施、设备和发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能热能生产、输送、分配、使用的统一整体称为动力系统；把由发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统；把由输电、变电、配电设备及相应的辅助系统组成的联系发电与用电的统一整体称为电力网。

2、现代电网有哪些特点?答:1、由较强的超高压系统构成主网架。

2、各电网之间联系较强,电压等级相对简化。

3、具有足够的调峰、调频、调压容量,能够实现自动发电控制,有较高的供电可靠性。

4、具有相应的安全稳定控制系统,高度自动化的监控系统和高度现代化的通信系统。

5、具有适应电力市场运营的技术支持系统,有利于合理利用能源。

3、区域电网互联的意义与作用是什么?答：1、可以合理利用能源,加强环境保护,有利于电力工业的可持续发展。

2、可安装大容量、高效能火电机组、水电机组和核电机组,有利于降低造价,节约能源,加快电力建设速度。

3、可以利用时差、温差,错开用电高峰,利用各地区用电的非同时性进行负荷调整,减少备用容量和装机容量。

4、可以在各地区之间互供电力、互通有无、互为备用,可减少事故备用容量,增强抵御事故能力,提高电网安全水平和供电可靠性。

5、能承受较大的冲击负荷,有利于改善电能质量。

6、可以跨流域调节水电,并在更大范围内进行水火电经济调度,取得更大的经济效益。

4、电网无功补偿的原则是什么?答:电网无功补偿的原则是电网无功补偿应基本上按分层分区和就地平衡原则考虑,并应能随负荷或电压进行调整,保证系统各枢纽点的电压在正常和事故后均能满足规定的要求,避免经长距离线路或多级变压器传送无功功率。

5、简述电力系统电压特性与频率特性的区别是什么?答：电力系统的频率特性取决于负荷的频率特性和发电机的频率特性(负荷随频率的变化而变化的特性叫负荷的频率特性。

发电机组的出力随频率的变化而变化的特性叫发电机的频率特性）,它是由系统的有功负荷平衡决定的,且与网络结构(网络阻抗）关系不大。

架空输电线路电气参数计算一、提资参数表格式二、线路参数的计算：1.3倍。

导线的直流电阻可在导线产品样本中查到。

当线路的相导线为两分裂导线时，相当于两根导线并联，则其电阻应除以2。

多分裂导线以此类推。

1）单回路单导线的正序电抗：X1＝0.0029f lg(d m/r e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；r e－导线的有效半径，（m）；r e≈0.779rr－导线的半径，（m）。

2）单回路相分裂导线的正序电抗：X1＝0.0029f lg(d m/R e) Ω/km 式中f－频率（Hz）;d m－相导线间的几何均距，（m）；dm＝3√（d ab d bc d ca）d ab d bc d ca －分别为三相导线间的距离，（m）；R e－相分裂导线的有效半径，（m）;n＝2 R e＝（r e S）1/2n＝4 R e＝1.091（r e S3）1/4n＝6 R e＝1.349（r e S5）1/6S－分裂间距，（m）。

3）双回路线路的正序电抗：X1＝0.0029f lg (d m/R e) Ω/km式中f－频率（Hz）;d m－相导线间的几何均距，（m）； a 。

c′。

dm＝12√（d ab d ac d a b′d ac′‵d ba d bc d ba′d bc′d ca d cb d ca′d cb′） b 。

b′。

d ab d bc ……分别为三相双回路导线间的轮换距离，（m）； c 。

a′。

R e－相分裂导线的有效半径，（m）;R e＝6√（r e3 d aa′d bb′d cc′）国内常用导线的线路正序电抗查《电力工程高压送电线路设计手册》第二版 P18～P19查表时注意：1）弄清计算线路有代表性的塔型（用得多的塔型），或有两种塔型时，用加权平均计算出线路的几何均距。

接地零序电流
零序电流是接地故障时的一个重要指标。

当系统中发生接地短路，例如电动机发生“碰壳”故障时，其金属外壳将相线和零线直接接通，导致单相接地故障。

由于故障带的零序电压会随着传输距离衰减，离故障点越远，零序电压越低，因此在大多数情况下，短路电流的数值足以使安装在线路上的熔断器或其他过流保护装置动作，从而切断电源。

这种短路电流即为零序电流。

零序电流保护是一种重要的保护措施。

当电力系统运行过程中出现不对称时，例如平行线路间的影响，可能导致临近线路零序电流的异常产生，造成继电器误动作。

为了防止这种误判误动，一般会通过设置限定值或方向元件来提高监测精度。

同时，零序方向电流保护也是一种重要的保护方式。

当单相接地短路时，零序电流的方向会发生变化，出现反向零序电流。

这时需要零序方向元件，加强对零序电流方向的判别，形成方向保护。

以上信息仅供参考，建议咨询电气工程师或查阅相关文献，获取更专业的解答。

1。

电力系统暂态分析模拟考试试题（时间100分钟,满分100分）一、判断题（下述说法是否正确，在你认为正确的题号后打“√"，错误的打“×”，每小题1分，共10分）1、分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响.（）2、任何不对称短路情况下，短路电流中都包含有零序分量。

( ）3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性.（）4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。

（）5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。

( ）6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时,短路电流中的负序和零序分量也将衰减到零。

（)7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流.( )8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。

（)9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。

（）10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。

（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共20分)1、近似计算法中，变压器的变比应采用（）。

A、实际变比；B、额定变比；C、平均额定变比。

2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。

A、单相接地短路；B、两相短路接地;C、两相短路。

3、电力系统的复杂故障是指( )。

A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。

4、如三相短路瞬间A相非周期电流起始值为最大值,则B、C两相非周期分量电流起始值（)。

A、大小相等，均等于A相非周期分量的一半；B、大小相等，均等于零；C、大小不相等。

5、下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是( ）。

电力系统分析一、填空题1．中性点不接地系统,发生单相接地故障时，故障相电压为。

2．当计算电抗X js> 时,短路电流的周期分量保持不变。

3．输电线路的正序阻抗与负序阻抗大小。

4．电力系统中，各支路的电流分布系数的和等于.5．电力系统中无功电源包括调相机、静止补偿器、发电机和。

6．电力系统中发电机调压一般是采用调压方式。

7．正常条件下，输电线路的电导参数认为等于。

8．采用分裂导线后，线路的自然功率比普通线路的 .9．冲击电流的计算是短路故障发生后周期的可能短路电流的最大值.10．、有功日负荷预测的依据是曲线。

11. 电力系统静态稳定性的判据。

12. 系统f点发生a、c两相短路时的原始边界条件为。

13。

Y/D-11接线的变压器,其D侧正序电流超前Y侧正序电流度14. 电力系统接线图分为和电气接线图.15. K s表示的单位调节功率，K G表示发电机的单位调节功率16. 影响变压器零序电抗的因素有变压器的类型，中性点是否接地，以及绕组接线方式.17。

系统发生不对称短路时,从故障点到发电机，正序电压。

18. 已知系统的基准电压U B，基准容量S B,则阻抗的基准值为。

19。

如果短路点距异步电动机端点较近时,有可能,异步电动机改作发电机运转,将向系统供出反馈电流.20。

频率的变化取决于系统的功率的变化。

21. 电力系统运行的基本要求有供电可靠性、良好的电能质量和。

22 当负荷在两台机组间分配时，如果燃料耗量微增率相等，则所需要的总的燃料。

23. 一次调频由发电机的进行,二次调频由发电机的进行.24. 电力网的损耗电量占供电量的百分值叫做电力网的。

25. 加速过程中发电机输出电磁功率所作的功减速过程中转子消耗的动能，系统才能保持暂态稳定。

26. 中枢点的调压方式有常调压、和顺调压。

27。

二次调频可以实现调频。

28. 发电机的额定电压比系统额定电压%.29.以等值电源容量为基准容量的转移电抗称为。

30. 系统有功功率不足时，系统的频率将。

正序、负序、零序什么是正序、负序、零序？对于非电气专业的人来说，这个问题或许困扰了许久。

就我个人感觉来讲，当初在学校学的时候也困惑了很久，确实不是非常好理解。

用最简单的语言概括如下：当前世界上的交流电力系统一般都是ABC三相的，而电力系统的正序，负序，零序分量便是根据ABC三相的顺序来定的。

正序：A相领先B相120度，B相领先C相120度，C相领先A相120度。

(ABC)负序：A相落后B相120度，B相落后C相120度，C相落后A相120度。

(BAC)零序：ABC三相相位相同，哪一相也不领先，也不落后。

系统里面什么时候分别用到什么保护？三相短路故障和正常运行时，系统里面是正序。

单相接地故障时候，系统有正序、负序和零序分量。

两相短路故障时候，系统有正序和负序分量。

两相短路接地故障时，系统有正序、负序和零序分量。

对称分量法基本概念和简单计算正常运行的电力系统，三相电压、三相电流均应基本为正相序，根据负荷情况（感性或容性），电压超前或滞后电流1个角度（Φ），如图1。

对称分量法是分析电力系统三相不平衡的有效方法，其基本思想是把三相不平衡的电流、电压分解成三组对称的正序相量、负序相量和零序相量，这样就可把电力系统不平衡的问题转化成平衡问题进行处理。

在三相电路中，对于任意一组不对称的三相相量（电压或电流），可以分解为三组三相对称的分量。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。

当选择A相作为基准相时，三相相量与其对称分量之间的关系（如电流）为：I A=Ia1+Ia2+Ia0--------------------------------------------○1I B=Ib1+Ib2+Ib0=α2 Ia1+αIa2 + Ia0------------○2I C=Ic1+Ic2+Ic0=α Ia1+α2 Ia2+Ia0-------------○3对于正序分量：Ib1=α2 Ia1，Ic1=αIa1对于负序分量：Ib2=αIa2，Ic2=α2Ia2对于零序分量：Ia0= Ib0 = Ic0式中，α为运算子，α=1∠120°，有α2＝1∠240°，α3＝1，α+α2+1=0由各相电流求电流序分量：I1=Ia1= 1/3(I A +αI B +α2 I C)I2=Ia2= 1/3(I A +α2 I B +αI C)I0=Ia0= 1/3(I A +I B +I C)以上3个等式可以通过代数方法或物理意义（方法）求解。

2023年国家电网招聘之电工类押题练习试题B卷含答案单选题（共40题）1、无间隙金属氧化物避雷针在75%直流1mA参考电压下的泄漏电流应不大于（)微安。

A.10B.25C.50D.100【答案】 C2、变压器消耗的无功功率是（）。

A.感性B.容性C.0D.不确定【答案】 A3、电加热是将电能转化成热能，相当于火力发电的一种逆变转化，但从（）的角度，是很不经济的。

A.能量转换B.质量变化C.节能效果【答案】 A4、下列因素中，不会影响液体电介质击穿电压的是（）。

A.电压的频率B.温度C.电场的均匀程度D.杂质【答案】 A5、在电网络分析中，不受复合支路参考方向影响的矩阵是（）A.元件导纳阵B.支路导纳阵C.电压源列向量D.电流源列向量【答案】 A6、关于中等长度线路下述说法中错误的是（）A.长度为100km～300km的架空输电线路属于中等长度线路B.潮流计算中中等长度线路采用集中参数π型等值电路作为数学模型C.潮流计算中中等长度线路可以忽略电导和电纳的影响D.潮流计算中中等长度线路可以不考虑分布参数的影响【答案】 C7、2008 年，欧洲提出了“欧洲超级电网”概念，设想构建泛欧洲大电网，实现（）电源在全欧洲消纳。

A.北部风电B.南部太阳能C.欧洲水电D.其他选项均正确【答案】 D8、当母线上发生故障时，下列关于故障点的电流说法正确的是（）A.故障点的电流为各点电流之和B.故障点的电流为最小C.故障点的电流为正常的负荷电流D.以上都不对【答案】 A9、己知某系统的安全净距 A1=100mm ，带电部分至网状遮栏间的电气净距为（）。

A.850mmB.200mmC.2600mmD.2100mm【答案】 B10、不是牛顿潮流算法的缺点（）A.占用内存大B.计算时间长C.病态系统敏感D.初值敏感【答案】 C11、在网络损耗中，与负荷的平方成正比称为（）。

A.机械损耗B.厂用电损耗C.不变损耗D.可变损耗【答案】 D12、容量相同双绕组的自祸变压器和普通变压器相比（）A.自藕变压器的铜损耗和铁损耗以及励磁电流都比较小B.自祸变压器的铜损耗和铁损耗以及励磁电流都比较大C.自相变压器的重量及外形尺寸都比较大D.普通变压器的重量及外形尺寸都比较小【答案】 A13、发电机与变压器直接连接，中间不设母线的接线方式称为（ )A.单母线接线B.单母分段接线C.桥形接线D.单元接线【答案】 D14、电压损耗是指( )。

第41卷第4期2021年4月电力自动化设备Electric Power Automation Equipment Vol.41No.4 Apr.2021输电线路零序参数的实用计算方法及系统王开白1，姜雨萌2，刘家庆1，晁璞璞2，孙正伟1，鲍斌1，李卫星2（1.国家电网公司东北分部，辽宁沈阳110000；2.哈尔滨工业大学电气工程及自动化学院，黑龙江哈尔滨150001）摘要：基于对输电线路参数计算方法的理论推导，分析影响输电线路参数工程计算精度的主要因素。

针对输电线路沿线各段土壤电阻率变化较大且不易准确获取的问题，提出根据同一线路走廊内已投运线路实测参数反推沿线等效电阻率的方法；针对输电线路的局部同塔、局部平行及杆塔多样性特征，提出采用分段计算和杆塔参数简化处理方法；通过研究地线不同接地形式对零序参数的影响，结合实际调研分析，对理论计算公式进行了改进。

基于MATLAB的AppDesigner，开发了输电线路参数辨识系统，结果表明，通过实用化改进，明显提升了输电线路参数计算的精度和工程实用性。

关键词：输电线路；参数辨识；实用计算；软件开发中图分类号：TM773文献标志码：A DOI：10.16081/j.epae.2021030190引言输电线路电气参数是电力系统计算、保护整定计算等工作的基础资料，关系到电力系统安全稳定运行［1-3］。

随着电网结构愈加复杂，输电线路间存在电磁耦合关系的情况越来越普遍，基于Carson公式的经典理论计算方法已无法满足工程对结果精度的要求，且实用性较差。

近年来，基于数据采集与监视控制系统（SCADA）、相量测量装置（PMU）及故障录波数据的输电线路参数计算方法相继被提出［4-7］。

在输电工程设计阶段，由于不具备实测条件，评估输电线路参数是否满足设计要求仍需要依靠理论计算［8-9］。

我国规定110kV及以上电压等级线路需要实际测量，实测结果的准确性需要有理论计算结果作为判断依据，如：投运前的离线测量结果或利用SCADA、PMU及故障录波数据计算输电线路参数，其均需要与理论计算结果相对比。

电力系统分析考试题一、判断题1、分析电力系统机电暂态过程时，通常认为电磁暂态过程已经结束,即不再考虑发电机内部的电磁暂态过程。

（√）2、短路冲击电流出现在短路发生后约半个周期。

（√）3、不管发电机的各个绕组是由超导体还是非超导体构成，短路电流中的非周期分量都将逐渐衰减到零。

(×)4、当发电机定子绕组之间的互感系数为常数时，发电机为隐极机。

(√）5、电力系统发生不对称短路时，不仅短路点三相参数不对称，电力系统其他部分三相参数也将成为三相不对称的。

（×）6、不管架空输电线路是否假设避雷线,其负序电抗都是一样的。

（√)7、电力系统发生不对称接地短路时，故障处三相电压不对称分解出的零序电压是电力系统中出现零序电流的原因。

(√）8、小干扰法既可用于电力系统静态稳定性的分析，也可用于电力系统暂态稳定性的分析. (×）9、线路串联电容器可以提高电力系统并列运行的静态稳定性。

(√）10、从严格的意义上讲，电力系统总是处于暂态过程之中。

(√）11、无限大电源的频率保持不变，而电压却随着负荷的变化而变化，负荷越大，电源的端电压越低。

(×)12、不管同步发电机的类型如何，定子绕组与转子绕组之间互感系数都是变化的。

（√）13、对称分量法只能用于线性电力系统不对称故障的分析计算。

（叠加）（√）14、派克变换前后，发电机气隙中的磁场保持不变. (√)15、具有架空地线的输电线路,架空地线的导电性能越强,输电线路的零序阻抗越大。

(×）16、不对称短路时,发电机机端的零序电压最高。

（×）17、同步发电机转子的惯性时间常数JT反映了转子惯性的大小。

(√) 18、短路计算时的计算电抗是以发电机的额定容量为基准的电抗标幺值。

(√）19、切除部分负荷是在电力系统静态稳定性有被破坏的危机情况下，采取的临时措施。

（√）20、变压器中性点经小电阻接地可以提高接地短路情况下电力系统并列运行的暂态稳定性（√)21、对称分量法不能用于非线性电力网的不对称短路分析。

浅析影响输电线路零序阻抗参数测量的因素及削减方法摘要输电线路零序阻抗是进行潮流计算、短路计算、继电保护整定计算等的重要参数。

实测时由于难以将所有存在互感耦合的输电线路全部停电，传统测量方法难以消除干扰的影响；同时接地阻抗对于短距离输电线路零序阻抗测量的影响也不能忽视。

本文在传统测量方法基础上对其进行改进，对消除实测时的干扰因素进行了研究。

【关键词】输电线路零序阻抗测量方法影响因素目前，国内外获取线路零序参数有公式计算法和实地测量2 种办法。

由于计算公式中涉及到大地电阻率和等值深度这2 个随地理条件而变化的不确定参数，使得公式计算值和实际值有很大的差异，因此，中国继电保护规程规定零序参数必须实测。

1传统测量方法及计算1.1 测量方法测量零序阻抗的接线图如图1 所示。

测量时将末端三相短路接地，在始端施加单相交流电压。

根据测得的电流、电压及功率，计算出每相每公里的零序参数。

1.2 计算公式2相邻输电线路的干扰对测量结果的影响及削减方法通常在使用传统测量方法测量时，会受到相邻输电线路对其的干扰，使得测量结果产生很大的误差。

即便使用异频电源测量，由于互感的存在，加在被测线路上的异频电流同样可以在运行线路上感应出相应频率的电压，进而又反过来影响到被测线路。

本文在传统测量方法上进行改进，对相邻输电线路的干扰具有一定的削减作用。

2.1 测量方法接线方式与传统测量方法一致，只需要在正极性测量完成后换极性再测量一次。

不过应该保证实验电源一致，正极性测量与负极性测量施加的电压相同。

2.2 计算公式当线路没有感应电压时，正极性与负极性测量时的实验数据应一致，线路阻抗即为试验电压与试验电流之比。

当相邻输电线路对测量线路有干扰时，如图2所示，设线路阻抗为乙干扰电压为Ug，实验电压为U,电流为I，正极性测量时电压值为U1，电流值为11，负极性测量时电压值为U2,电流值为12试验换极性时间很短，可以认为对测量线路的干扰电压未变，则可以有图3 和图4 所示电压和电流向量图。

零序电抗标幺值和有名值范文模板及概述说明1. 引言1.1 概述本文主要研究和探讨的是零序电抗标幺值和有名值的概念、计算方法以及其在实际应用中的影响因素。

在电力系统中，零序电抗是指三相对地感应电动势的阻抗，它在系统故障和不平衡运行时起到了重要作用。

为了更好地理解和评估电力系统中的零序电抗，我们需要了解其标幺值和有名值之间的关系，并针对具体情况进行合理的选择。

1.2 文章结构本文将分为五个部分进行论述。

首先，介绍引言部分，包括概述、文章结构和目的；然后，在第二部分中将详细阐述零序电抗标幺值的定义、概念、表示方法和影响因素；接着，在第三部分中将探讨零序电抗有名值的定义、计算方法，并通过实际应用案例进行分析，并介绍相关标准和规范要求；在第四部分中，将对比分析并讨论零序电抗标幺值和有名值之间的差异性、适用场景并提供选择指南，并探讨可能产生的问题以及解决方案；最后，在第五部分中进行总结，并提炼关键观点，展望未来发展趋势。

1.3 目的本文的目的是帮助读者更全面地了解和掌握零序电抗标幺值和有名值的概念、计算方法以及实际应用中的相关问题。

通过对比分析和讨论，读者将能够清晰地认识到标幺值与有名值之间的差异性，并根据具体场景选择合适的数值指导工作实践。

同时，我们也将探讨可能出现的问题，并提供相应的解决方案参考，以便读者在实际工作中能够处理相关挑战并做出正确判断。

最后，文章也将对未来零序电抗标幺值和有名值的发展趋势进行展望。

2. 零序电抗标幺值：2.1 定义和概念：在电力系统中，零序电抗是指三相对称故障中的电流和电压之间的相位差。

它反映了电力设备对于零序故障电流的阻抗特性。

零序电抗标幺值是将零序电抗以基准值进行归一化处理得到的无量纲量。

一般来说，标幺值是用于比较不同系统或设备之间的阻抗差异。

2.2 表示方法：零序电抗标幺值可以用复数表示，即有实部和虚部。

实部表示零序电抗的阻性部分，而虚部表示其感性部分。

也可以通过标明角度来表示相位信息，常用单位是度或弧度。

输电线路架空地线接地方式对线路零序参数的影响分析摘要：输电线路架空地线在逐塔接地方面产生的电能损耗较大，为了避免这一问题而催生出多种节能接地方式，如单点接地等。

通常输电线路零序阻抗的降低会对线路零序方向保护和线路接地距离保护的工作可靠性产生直接影响，这就需要详细分析接地方式对线路零序参数的影响，对架空地线的零序参数进行准确把握，科学设置线路的保护参数，从而实现线路的正常运行。

本文就针对输电线路架空地线接地方式对线路零序参数的影响进行分析和探讨。

关键词：输电线路；架空地线；接地方式；零序参数；影响一、输电线路零序参数计算模型（一）接地方式与零序回路架空地线的接地方式与零序回路主要为：①逐基接地：架空地线在逐基接地过程中，线路的零序电流回路如图1所示，其中三相零序电流为3I0，各相导向流过的零序电流分别为Ia0、Ib0、Ico，而Ig0和Ie0分别是线路和大地返回的零序电流，各支路的零序电流满足公式：3I0=Ie0+Ig0=Iao+Ib0+Ico[1]。

②架空地线2点接地时的线路零序电流如图2所示。

③单点接地：架空地线单点接地时的线路零序电流如图3所示，各支路的零序电路满足公式：3I0=Ie0=Iao+Ib0+Ico。

（二）输电线路与零序阻抗计算的模型对于输电线路模型而言，其是以220kV单回线路为基础，选用ATP-EMTP软件π模型，其中线路的长度和档距分别为15km和300m，导线的型号为2×LGI-300/40，40cm是其分裂间距；杆塔选用ZB型式，接地电阻为15Ω，线路运行电流为600A。

零序阻抗计算模型的构建是以不同接地方式为依据，涉及单点接地、逐基接地、3点接地、2点接地等，将变电站接地电阻接入到三相导线末端短接，而首端并联接零序电压U0=1000∠90°V，通过计算得出三相零序电流3I0。

（三）地线绝缘子动作计算模型线路出现单相接地故障时，需要对沿线地线绝缘子的运动情况进行计算，其中地线绝缘子的保护间隙距离可取20mm，对严重情况进行考虑时，取湿工频放电电压13kV，杆塔接地电阻和两端变电站接地电阻分别为15Ω和0.5Ω。
