最全钢丝绳规格大全
最全钢丝绳规格大全
用多根或多股细钢丝拧成的挠性绳索，钢丝绳是由多层钢丝捻成股，再以绳芯为中心，由一定数量股捻绕成螺旋状的绳。

在物料搬运机械中，供提升、牵引、拉紧和承载之用。

钢丝绳的强度高、自重轻、工作平稳、不易骤然整根折断，工作可靠。

一、镀锌钢丝绳规格
二、国标钢丝绳规格
三、英制钢丝绳规格
四、徐工汽车吊钢丝绳规格
五、长江汽车吊钢丝绳规格
六、塔机钢丝绳规格
七、吊车钢丝绳规格
八、电动葫芦钢丝绳规格

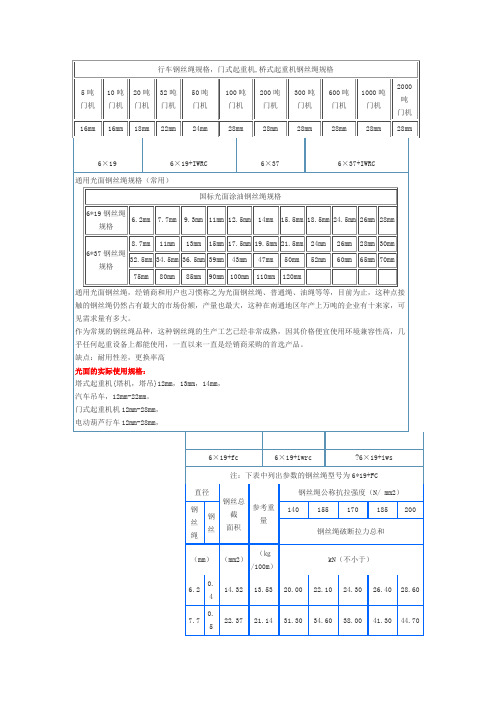

九、行车钢丝绳规格。

Toyo钢丝绳电动葫芦参数表1
TOYO环链电动葫芦是国际知名品牌，它运行效率高，钢构壳体，轻巧坚固，高强度吊钩和链条保证你的使用安全，吊上吊下都有极限开头装置，使电机自动停止。

相序保护装置，电磁制动装置。

CDI型钢丝绳电动葫芦运行速度8米每分，电机具有散热好，使用寿命长的特点，电动葫芦可以在高
强度工作场合长时间工作而不触发热保护，导致钢丝绳电动葫芦无法使用。

起重电机：电动葫芦为旁磁式
三相电机，采用B级绝缘，电机设计有停转即刹车的旁磁机构，使用安全可靠。

型电动葫芦参数。

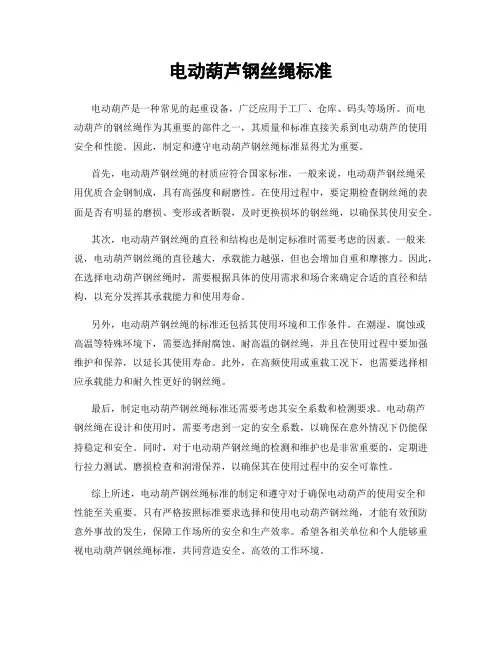

电动葫芦钢丝绳标准电动葫芦是一种常见的起重设备，广泛应用于工厂、仓库、码头等场所。

而电动葫芦的钢丝绳作为其重要的部件之一，其质量和标准直接关系到电动葫芦的使用安全和性能。

因此，制定和遵守电动葫芦钢丝绳标准显得尤为重要。

首先，电动葫芦钢丝绳的材质应符合国家标准，一般来说，电动葫芦钢丝绳采用优质合金钢制成，具有高强度和耐磨性。

在使用过程中，要定期检查钢丝绳的表面是否有明显的磨损、变形或者断裂，及时更换损坏的钢丝绳，以确保其使用安全。

其次，电动葫芦钢丝绳的直径和结构也是制定标准时需要考虑的因素。

一般来说，电动葫芦钢丝绳的直径越大，承载能力越强，但也会增加自重和摩擦力。

因此，在选择电动葫芦钢丝绳时，需要根据具体的使用需求和场合来确定合适的直径和结构，以充分发挥其承载能力和使用寿命。

另外，电动葫芦钢丝绳的标准还包括其使用环境和工作条件。

在潮湿、腐蚀或高温等特殊环境下，需要选择耐腐蚀、耐高温的钢丝绳，并且在使用过程中要加强维护和保养，以延长其使用寿命。

此外，在高频使用或重载工况下，也需要选择相应承载能力和耐久性更好的钢丝绳。

最后，制定电动葫芦钢丝绳标准还需要考虑其安全系数和检测要求。

电动葫芦钢丝绳在设计和使用时，需要考虑到一定的安全系数，以确保在意外情况下仍能保持稳定和安全。

同时，对于电动葫芦钢丝绳的检测和维护也是非常重要的，定期进行拉力测试、磨损检查和润滑保养，以确保其在使用过程中的安全可靠性。

综上所述，电动葫芦钢丝绳标准的制定和遵守对于确保电动葫芦的使用安全和性能至关重要。

只有严格按照标准要求选择和使用电动葫芦钢丝绳，才能有效预防意外事故的发生，保障工作场所的安全和生产效率。

希望各相关单位和个人能够重视电动葫芦钢丝绳标准，共同营造安全、高效的工作环境。

钢丝绳规格解读Company number：【0089WT-8898YT-W8CCB-BUUT-202108】>>>用绳（软丝）镀锌钢丝绳，渔业防腐矿用，行车门机起重机，汽车吊车，塔机塔吊汽车吊车，塔机塔吊，起重机，电动葫芦行车股不旋转绳多层股面接触绳打桩机专用(模拉锻打)三角股(锻打工艺)高速电梯专用绳电梯用绳S、W、SW、Fi都是代表钢丝绳小股钢丝粗细丝搭配，S:西鲁式的小股捻制方法，W:瓦伦吞式的小股捻制方法，SW:专业术语叫西瓦式（西鲁式和瓦伦吞式相结合的）,很多用户叫粗包细钢丝绳Fi:代表填充式小股捻制方法。

请看下表小股的区别。

S和W基本都是在18盘上一次捻制成型的。

常用的结构有 6*19S，6*19W,8*19S（电梯钢丝绳），那么SW和Fi基本都是36盘上捻制的。

SW有6*26SW，6*31SW，6*36SW。

而Fi基本有两种：6*25Fi，6*29Fi，当然这种绳子也可以做8股的。

国外一般生产8*26SW类似于这样的结构。

如果里面再加7*7（iwrc）钢芯，比如6*31SW+iwrc的钢丝绳。

钢丝绳绳芯分为钢芯和麻芯，钢芯主要有1*7,1*19,1*37,7*7。

而麻芯统称FC，国家标准主要有两种，一种为天然麻芯，一种是合成纤维芯PPC，也叫PP，天然麻芯也叫NF，主要分为两种：黄麻和剑麻，黄麻成本低，但是剑麻的支撑力和韧性比黄麻好，电梯钢丝绳里面基本用剑麻芯或者PPC，锻打钢丝绳中间绳芯基本用高品质的PPC。

但是现在南通钢丝绳厂制造一般用途的钢丝绳中，用的纱麻芯。

这种绳芯成本相对比黄麻还要低，但是没有黄麻好，但是比纯的纱芯好。

南通很多小规格钢丝绳基本都是用纱芯作为绳芯。

其柔软，支撑力差，成本低。

有些钢丝绳厂11mm的甚至也用纯纱芯，这是严重偷工减料。

NAT则代表光面钢丝绳，光面钢丝绳有光面涂油钢丝绳，光面不涂油钢丝绳，一般都是光面涂油钢丝绳。

而镀锌钢丝绳是用Z来表示的。

一、文字说明部分1、产品概述D1型系列钢丝绳电动葫芦系在原CD、MD型基础上的改进型产品。

它具有结构紧凑、轻巧、安全可靠、零部件通用程度大，互换性强、单重起重能力高、维修方便等特点，是目前用途广泛，深受欢迎的轻型起重设备。

该葫芦有固定式和小车式两类。

固定式又分为“A1、A2、A3、A4”四种型式，见图3，可直接安装在构架上使用；小车式具有运行功能，可安装在轨道上使用。

CD1型为単速起升，MD1型为常速和慢速两档起升。

本厂主要生产载重0.25t~20t，起什高度3m~30m系列电动葫芦，亦可根据您的需要设计、制造非标系列电动葫芦。

2、主要用途小车式葫芦可安装在多种形式的起重机上或悬挂在工字钢梁上，直线或曲线往复吊运重物，固定式葫芦可安装在固定支撑上作垂直的或不同角度的卷扬起吊用。

本产品广泛用于工矿企业、铁路、码头、仓库、料场等场所，是目前生产作业中改善劳动条件、提高劳动效率的必备机械。

3、适用范围及工作条件本产品适用于在温度-25℃~+40℃，湿度≤85%，海拔1000m以下，无火灾，爆炸危险和腐蚀性介质的环境中工作。

禁止吊运融化金属和有毒、易燃、易爆物品。

本产品所适用的电源为交流三相、50HZ、380V；工作类型为中级。

使用中机构工作级别每提高一级，其额定起吊量必须相应降低20%。

4、产品规格型号及其外形结构4．1 规格型号及外形结构4.2 CD1 MD1型电动葫芦规格型号参数技术参数和外形安装尺寸见表44.3 外形结构图见图1~图155、传动结构与工作原理CD1 MD1型电动葫芦主要由三部分组成，一为提升机构；二为运行机构（固定式则无）；三为电器装置。

5.1 起什机构起升机构由起升电机通过联轴器经减速器空心轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。

起升高度H=6m时，用一个爪型联轴器联接电机轴和减速器的输入轴。

H>=9m时增设中间轴和刚性联轴器。

H》=18m时配一支持架加强中间轴和刚性，保证转动平稳。

电动葫芦明细表规格型号CD15T---6M MD15T---6M 备注起重量T 5 5起升高度M 6 6运行速度m/min 8 0.8---8运行轨道32---45c电源三相交流380V 50HZ起重电机功率KW 7.5 7.5 转速m/min 1400 1400 电流 A 18 18运行电机功率KW 0.8 0.8 转速m/min 1380 1380 电流 A 2.4 2.4起重辅助电机功率KW 0.8 转速m/min 1380 电流 A 2.4钢丝绳绳经mm 15 15 长度m 16.43 16.43 规格6x37+1 6x37+1工作制度中级Fc=25%(一)、型号：本系列电动葫芦是在CD、MD、HC型电动葫芦的基础上改进设计的轻小型起重设备，有CD1 和MD1 种型号。

CD1型0.5t--5t 电动葫芦起升速度(8m/min)；MD 型0.5t--5t 起升速度(0.8--8m/min)，CD1型10t 起升速度(7 m/min)；MD型10t 起升速度(0.7--7 m/min)，HC型16(20)t 起升速度(3.5 m/min)；HM型16(20)t 起升速度(0.35--3.5 m/min)。

(二)、用途CD1和MD1电动葫芦悬挂安装在工字钢轨道（直线、曲线）上或固定在结构架上，吊运各种重物。

常与电动单梁、电动双梁桥式、葫芦门式起重机等配套。

广泛使用于工厂、矿山、铁路、码头、仓库及服务性行业。

是一种能适应多种工况使用的起重设备，它尤能胜任下列工作：1、用于公共设施、建筑起吊搬运2、用于机械加工工厂，设备安装、机床上零部件的装卸，成品的搬运3、用于流水线生产4、用作简单的升降设备，搬运物品、提升货物(三)、适应范围CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦，基准工作级别M3，接电持续率为25%，每小时的等效起动次数不超过120 次。

葫芦主电路的额定电压为交流380 伏，额定频率为50 赫。

钢丝绳规格型号大全分类电线电缆用绞线钢丝规格： 1*7-0.85mm 1*7-1mm 1*7-1.2mm 1*19-1mm 1*19-1.2mm 1*19-1.5mm 1*19-2.0mm 以上规格主要电线电缆公司制造小规格电缆，一些大型电缆，光缆公司会用到1*7-2.4mm 1*7-2.7mm 1*7-3.0mm电线电缆用绞线钢丝规格：1*7-0.85mm 1*7-1mm 1*7-1.2mm 1*19-1mm 1*19-1.2mm 1*19-1.5mm 1*19-2.0mm 以上规格主要电线电缆公司制造小规格电缆，一些大型电缆，光缆公司会用到1*7-2.4mm 1*7-2.7mm 1*7-3.0mm 1*7-3.96mm1*7-4.8mm 甚至更大的规格，这些规格主要用于大型通讯工程。

当然有些光缆用光缆钢丝，0.45mm 0.7mm 0.8mm 0.9mm 1.0mm 1.2mm 1.4mm 1.6mm 等等。

其中0.45mm和1.0mm用量最大。

光缆钢丝一般是磷化钢丝，而且对磷化层有要求。

光缆钢丝除了磷化钢丝，还有特殊要求的用镀锌钢丝，镀锌钢丝分为热镀锌钢丝和电镀锌钢丝，镀锌对锌层含量有要求（具体镀锌标准参数在20118-2006标准查询）进口汽车吊车钢丝绳规格8*29Fi+IWRC：10mm，11mm,12mm，13mm,14mm，16mm，18mm.进口汽车吊车钢丝绳规格也有：8*19W+iwrc，8*19S+iwrc，8*36SW+IWRC。

8股钢芯钢丝绳有其接触面大，破断拉力大，反捻的钢芯和不旋转钢丝绳具有防旋转，防扭的作用。

汽车吊车钢丝绳，强烈推荐8股钢芯钢丝绳。

塔机钢丝绳，塔吊钢丝绳，建筑塔式起重机/塔吊用钢丝绳规格:12mm、13mm、14m,型号18*7,35W*7,线接触钢丝绳规格：6*29Fi-12.5mm，13mm，14mm。

塔机钢丝绳，塔吊钢丝绳，最早的规格型号6*19,6*37，直径一般是11mm，12.5mm，13mm。
