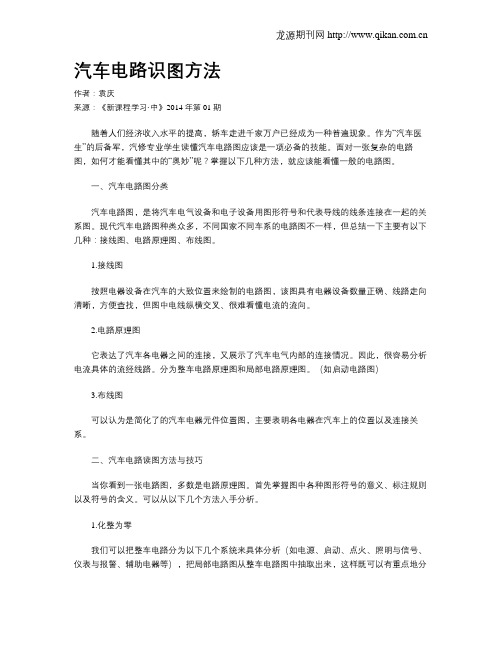

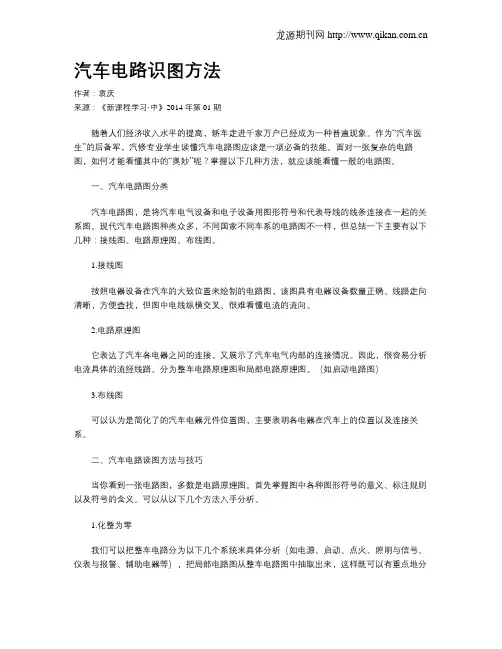

汽车电路识图方法作者：袁庆来源：《新课程学习·中》2014年第01期随着人们经济收入水平的提高，轿车走进千家万户已经成为一种普遍现象。
作为“汽车医生”的后备军，汽修专业学生读懂汽车电路图应该是一项必备的技能。
面对一张复杂的电路图，如何才能看懂其中的“奥妙”呢？掌握以下几种方法，就应该能看懂一般的电路图。
一、汽车电路图分类汽车电路图，是将汽车电气设备和电子设备用图形符号和代表导线的线条连接在一起的关系图。
现代汽车电路图种类众多，不同国家不同车系的电路图不一样，但总结一下主要有以下几种：接线图、电路原理图、布线图。
1.接线图按照电器设备在汽车的大致位置来绘制的电路图，该图具有电器设备数量正确、线路走向清晰，方便查找，但图中电线纵横交叉、很难看懂电流的流向。
2.电路原理图它表达了汽车各电器之间的连接，又展示了汽车电气内部的连接情况。
因此，很容易分析电流具体的流经线路。
分为整车电路原理图和局部电路原理图。
（如启动电路图）3.布线图可以认为是简化了的汽车电器元件位置图，主要表明各电器在汽车上的位置以及连接关系。
二、汽车电路读图方法与技巧当你看到一张电路图，多数是电路原理图。
首先掌握图中各种图形符号的意义、标注规则以及符号的含义。
可以从以下几个方法入手分析。
1.化整为零我们可以把整车电路分为以下几个系统来具体分析（如电源、启动、点火、照明与信号、仪表与报警、辅助电器等），把局部电路图从整车电路图中抽取出来，这样既可以有重点地分析某一系统，还能找出与其他系统相关联的线路，也避免了眉毛胡子一把抓，越看越糊涂的现象。
2.继电器的工作状态对于一些复杂的电路，通常采用各种型号的继电器进行控制。
掌握继电器的工作特性，有助于我们分析电路。
对于含有线圈和触点的继电器，可以把它分成两个电路来分析，一个是触点连接的主电路，另一个是线圈工作的控制电路。
主电路中的触点何时闭合，关键是看控制电路中的线圈是否有电流，只有线圈中有电流流过之后，常开触点才闭合，主电路导线才通电。
汽车电器基本电路的典型结构与识图方法基本电路就是各种类型的汽车必须具备的电路。
虽然不同的汽车使用的器件可能不一样，但都必须具有基本电路。
汽车电器基本电路的典型结构图1-11是一种较典型的汽车电器基本电路，许多汽车电路原理图都与该电路类似或大同小异。
为了帮助读图，在该图的上部给出了其下部各个系统电路的功能，主要由电源、启动、充电、点火、仪表、喇叭、照明和信号、制动、刮水各个单元电路构成。
图1-11 典型的汽车电器基本电路示意图汽车电器基本电路识图方法在识读汽车电器基本电路图时，可采用一个单元电路一个单元电路地找出其相应的元器件，对元器件的有关基础知识也应有所了解，并读通其电流走向，最终使整个原理图一目了然。
汽车电器基本电路的识读很重要，是识读各种复杂汽车电路图的基础，初学者应熟练掌握，以便于举一反三去识读其他各种汽车电路。
本书以下几章分别介绍汽车电器基本电路的识读方法及其有关的基础知识。
(1)了解汽车基本电气电路图的结构特点汽车电气电路结构原理图从左至右将整车电路分成若干个功能独立区，每个区域都由一个控制单元回路来实现其功能。
(2)找出各控制单元回路的电流通路(走向)，且经过哪些用电器装置①在电路图上找到蓄电池或发电机、充电系统、启动机之间的连线关系，以及控制总开关的位置。
②确定全车电气线路的电源“正极线”与“负极线”的位置，一般来讲，电源正极线在图的上方，负极线(搭铁线或接地线)在图的下方。
③充电电路是整车电路的主干，它确定了蓄电池和发电机之间的关系。
④找出电源总开关控制单元电路。
⑤找出照明单元电路，代表指示单元电路、信号单元电路及辅助用电单元电路的位置和相互关系。
(3)基本电气电路图识读方法①要按照用电设备的功能识别出基本电气电路中主要用电设备的分布位置。
②识别出基本电气电路中各用电设备是通过什么方法(如插接器)进行连接的，且找出单元回路的构成情况。
③了解基本电气电路中导线的类型、规格、颜色，以及电流通过的线路、电器及流向等情况。
e6先行者技术培训学员手册2012.032、e6先行者新车型安全驾驶2.1 了解e6e6要包括车速表、功率表、信息显示的主窗口。
课堂笔记2.2 驾驶操作2.3 避免急加速2.4 易见故障的简单判断与处理方法课堂笔记3、e6先行者新车型充电知识课堂笔记3.1充电站充电3.2 家用充电柜充电（C10充电柜）3.3 家用220V充电课堂笔记4、e6先行者新车型维修注意事项4.1 整车高压用电设备：4.2 维修辅料4.3 标准操作4.4 维修操作“十诫”课堂笔记二、e6先行者新车型电器培训1、e6先行者整车电器系统图1.1 e6先行者整车系统图（能量传递路线）1.2 e6先行者整车CAN网络图2、e6先行者高压电器部分2.1 e6先行者高压部分电器分布2.1.1 动力电池动力电池的漏电检测：课堂笔记工具：工具：1、万用表（能精确到小数点后4位） 2、100KΩ电阻检测步骤一：检测步骤二：比较V正和V负，选择电压大的进行下一步；（例如V正>V负）检测步骤四：2.1.2 维修开关2.1.3 高压配电箱作用：位置：课堂笔记系统图：终端诊断：端子线色2.1.4电源管理器作用：位置：电源管理器系统能够对电源系统的状态参数进行实时监控，比较重要的状态参数有：终端诊断：2.1.5 DC-DC 及空调驱动器 作用：位置：参数：e6先行者 DC-DC 变换器总成主要包含两个12V DC-DC 变换器12V-1 DC-DC 变换器：输入：200V~400V 输出：13.8V/100A ，最大110A ； 12V-2 DC-DC 变换器：输入：200V~400V 输出：13.8V/70A ，最大100A ； 具有输入过欠压，输出过欠压、过流保护，过温保护，CAN 通讯等功能。
系统框图：课堂笔记外部链接：课堂笔记终端诊断：端子B11→车身地 B12→车身地2.1.6 车载充电器 作用：位置：课堂笔记参数介绍：输入参数输入电压：220V/AC输入电流：交流额定14A（满功率充电：使用16A以上充电桩或者类似供电设备）交流额定8A（涓流充电：使用家用插座或者16A以下供电设备）输出参数高压输出：200VDC~400VDC（给车载高压电池包充电）低压输出：12VDC（给车载蓄电池充电）系统框图：车载充电器的故障判定：交流充电枪的故障判定：2.1.7软关断作用：位置：外部连接：空调压缩机： 工作电压：330V制冷剂型号和加注量：R134a 550g 压缩机油型号和加注量：RL68H 120mlPTC 加热电阻：3.2 e6先行者低压各部件介绍3.2.1 组合仪表课堂笔记3.2.2 智能钥匙系统作用：各部件的分布：智能钥匙控制器：课堂笔记转向轴锁：启动按钮：三个作用是：高频接收器：课堂笔记智能钥匙系统控制器匹配方法：第一步：第二布：第三步：第四步：第五步：第六步：第七步：第八步：第九步：第十步：3.2.3 多媒体系统系统框图：预约充电：课堂笔记作用：即时充电方法：3.2.4 胎压监测系统胎压监测模块：胎压监测控制模块：系统结构：胎压监测模块的匹配：课堂笔记课堂笔记匹配状态界面最多持续30s后会提示匹配结果。
汽车电路图（原理图、线束图、电器设备图）的识读方法一汽车电路原理图的识读方法1.掌握汽车电器设备的结构与工作原理掌握汽车电路原理图中电器设备的结构与工作原理是识读电路原理图的基础。
在掌握电路原理图中电器设备的结构与工作原理之后再去分析电路原理图中各电器设备的连接关系，电路故障就会变得很容易，读懂汽车电路原理图也就变得相对容易。
2.牢记汽车电器设备符号汽车电路原理图是利用电器设备符号代替电器设备来表现电器设备结构及电器设备间关系的，因此牢记汽车电器设备符号是读懂汽车电路原理图所必需的。
3.判断汽车电路原理图的类型根据汽车电器系统的工作原理可把汽车电路原理图分为电控电路原理图和非电控电路原理图。
若是电控电路原理图，则可以以电控单元为核心把电路原理图分为四部分，即：①电控单元信号输入电路；②执行器工作电路；③电控单元电源电路；④其他电器设备电路。
若是非电控电路原理图，则可以从用电器入手，然后根据用电器找出控制器。
若控制器为继电器，则要先分析继电器线圈电路，然后再分析继电器控制用电器电路。
应注意继电器有时候不止控制一个用电器，这时候应对电路加以区分。
在电路图中无论是继电器还是控制开关都处于断开停止工作状态。
4.利用用电器回路原则汽车上的用电器都必须在蓄电池正负极之间构成完整的闭合回路才能工作。
可以利用该原则从用电器入手来对汽车电路进行分析。
5.注意电路图中的共用导线无论是经熔断器还是铰接点连接在一起的导线都具有共同作用，例如可以是电源线、接地线、信号线等。
在电路图中凡是不经用电器而直接连接在一起的导线，只要其中有一根导线具有的作用（例如电源线），则其他导线都具有该作用（都是电源线）。
特别是在有电控单元控制的电路里，为了减少电控单元的端子数和简化电控单元电路，共用导线的电路特别常见。
传感器经常共用电源线、接地线但绝不会共用信号线。
执行器会共用电源线、接地线甚至控制线。
在阅读分析带有电控单元时的电路应特别注意。
汽车电路识图（综合版）第一章汽车电路基础第一节汽车电路的概念及组成一汽车电路的概念二汽车电路的组成三汽车电路的特点第二节汽车电路基础一直接控制电路和间接控制电路二非电控电路三电控电路第二章汽车电路图的分类与识读方法第一节汽车电路图的分类一汽车电器布线图二汽车电路原理图三汽车线束图四汽车电器设备定位图第二节汽车电路图的识读方法一汽车电路原理图的识读方法二汽车线束图的识读方法三汽车定位图的识读方法第三章汽车电路图识读示例第一节概述一汽车电器符号二汽车电路导线标注三汽车电器设备端子标注四汽车电路缩略语第二节汽车电路识图示例一上海通用汽车电路识图示例二一汽丰田汽车电路识图示例三上海大众汽车电路识图示例四一汽大众汽车电路识图示例五双龙汽车电路识图示例六长安福特汽车电路识图示例七北京现代汽车电路识图示例八海南马自达汽车电路识图示例九神龙富康汽车电路识图示例十东风悦达起亚汽车电路识图示例十一、中国汽车电路图符号及含义十二、中国汽车常见报警灯和指示灯标志第四章汽车各系统电路分析及识图第一节充电系统一充电系统概述二发电机的组成及工作原理三充电系统工作状态指示电路四充电系统识图示例五电压调节器识图示例六故障检修第二节启动系统一启动系统简述二启动机的组成及工作原理三启动系统识图示例1四启动系统识图示例2五故障检修第三节电源分配系统一电源分配系统概述二电源分配系统的组成及工作原理三电源分配系统电路识图示例第四节发动机电控系统一发动机电控系统概述二M7-Motronic发动机电控系统识图示例三广州本田雅阁发动机电控系统识图示例第五节防抱死制动系统一防抱死制动系统概述二防抱死制动系统的组成及工作原理三防抱死制动系统识图示例四故障检修第六节自动变速器电控系统一自动变速器电控系统概述二自动变速器电控系统的组成及工作原理三自动变速器电控系统识图示例四故障检修第七节空调系统一空调系统概述二空调系统的组成三广州本田飞度汽车空调系统识图示例四一汽大众速腾空调系统识图示例第八节防盗系统一防盗系统的组成及工作原理二防盗系统识图示例三故障检修第九节安全气囊系统一安全气囊系统概述二安全气囊系统的组成及工作原理三安全气囊系统识图示例四故障检修第十节中央门锁系统一中央门锁系统概述二中央门锁系统的组成及工作原理三中央门锁系统识图示例第十一节巡航控制系统一巡航控制系统概述二巡航控制系统的组成及工作原理三巡航控制系统识图示例四故障检修第十二节仪表系统一仪表系统概述二仪表系统的组成及工作原理三仪表装置系统识图示例四故障检修第十三节刮水器和洗涤器一刮水器和洗涤器概述二刮水器和洗涤器系统电路识图示例三故障检修第十四节辅助电器一辅助电器概述二辅助电器的组成及工作原理三后车窗除霜和后视镜加热电路识图示例四驾驶员侧电动座椅电路识图示例五天窗电路识图示例第十五节照明与信号装置一照明与信号装置结构特点二故障检修第十六节故障自诊断系统一故障自诊断系统概述二故障自诊断系统的组成及工作原理三自诊断系统诊断插座电路识图示例第十七节车载网络系统一车载网络系统概述二车载网络系统的组成及工作原理三车载网络系统识图示例第十八节中央集控门锁一中央集控门锁概述二中央集控门锁系统识图示例第十九节电动后视镜一电动后视镜概述二电动后视镜系统识图示例。
新手篇—轻松看懂汽车电路图（中）三、充电系统工作状态指示电路为了让驾驶员随时地了解充电系统的工作状态，特别是发电机的工作状态。
在充电系统中设置了指示电路。
指示器有电压表、电流表和充电指示灯三种形式。
现代汽车上普遍采用充电指示灯来指示充电系统的工作状态。
充电指示灯的控制方式主要有开关控制和充电指示灯两端电压差控制。
1．开关控制充电指示灯由继电器、电控单元等控制元件进行控制，用继电器进行控制的其中一种方式的工作原理如图4-9所示。
继电器电磁线圈与发电机中性点相连。
在点火开关置于ON位但不启动发动机时，发电机静止，中性点电压为零，继电器触点闭合，蓄电池向充电指示灯供电点亮充电指示灯。
充电指示灯的电路：蓄电池→点火开关→充电指示灯→继电器触点→接地。
在启动发动机后，当发电机输出电压大于规定电压后，发电机中性点向继电器线圈供电，继电器线圈触点断开，熄灭充电指示灯。
对于由电控单元控制发电机输出电压的车型来说，电控单元通过监测发电机的工作状态来控制发电机充电指示灯的点亮与熄灭。
2．充电指示灯两端电压差控制对于采用充电指示灯两端电压差来控制充电指示灯的发电机来说，充电指示灯串联在发电机和蓄电池之间，其工作原理如图4-10所示。
当点火开关置于ON位置但不启动发动机时，蓄电池向充电指示灯供电，点亮充电指示灯。
充电指示灯电路：蓄电池→点火开关S→充电指示灯HL→电压调节器“＋”→电压调节器“F” →发电机励磁线圈→接地。
当发电机运转时，充电指示灯两端的电位相等，电压为0，充电指示灯熄灭。
四、充电系统识图示例北京现代汽车充电系统电路如图4-11所示。
1．励磁线圈电路蓄电池B＋→点火开关→励磁电阻→发动机室接线盒“JM09”端子→发动机室接线盒连接器JC02的“C12”端子→发电机连接器C91上2号端子→励磁线圈→电压调节器Tr1→发电机接地。
2．蓄电池充电电路发电机蓄电池B＋→熔断器1120A→蓄电池→蓄电池接地→发电机接地。
